比亚迪S6智能钥匙系统维修手册

系统框图系统概述照明系统为汽车夜间行驶提供照明，车外照明灯具主要有前照灯、倒车灯、牌照灯、雾灯等，车内照明灯具主要有仪表灯、室内灯、行李箱灯、门灯、各开关背光灯等。

各种灯具装在各自所需照明的位置，并配以各自的控制开关和线路及熔断器等，组成照明系统。

照明系统同时带有信号提示功能，产生光信号，向其它车辆的司机和行人发出警告，以引起注意，确保车辆行驶的安全，包括转向信号、制动信号、危险警告信号及示廓信号、倒车信号等诊断流程1 把车开进维修间用户所述故障分析：向用户询问车辆状况和故障产生时的环境。

2 检查蓄电池电压标准电压值：11~14V如果电压值低于11V，在进行NEXT之前请充电或更换蓄电池。

3 参考故障症状表结果进行故障不在故障症状表中A故障在故障症状表中 B4 全面分析与诊断车上检查；检查MCU端子。

7 结束故障症状表前照灯系统故障症状可能导致故障发生的部位前照灯都不亮 1.保险2.前大灯继电器3.组合开关4.后雾灯开关5.BCM6.线束近光灯不亮（一边） 7.灯泡8.保险9.线束近光灯不亮（两边都不亮） 1.组合开关2.保险3.灯泡4.线束远光灯不亮（一边） 1.灯泡2.保险3.线束远光灯不亮（两边都不亮） 1.组合开关2.保险3.灯泡4.线束前灯灯光昏暗（亮度不够） 1.近光灯灯泡2.远光灯灯泡3.蓄电池电压4.线束前雾灯系统故障症状 可能导致故障发生的部位组合开关处于小灯或近光灯位置时，打前雾灯开关时前雾灯不亮（一个） 1.灯泡2.线束组合开关处于小灯或近光灯位置时，打前雾灯开关时前雾灯不亮（两个都不亮） 1.保险2.组合开关3.前雾灯继电器4.灯泡5.线束后雾灯系统故障症状 可能导致故障发生的部位 组合开关处于小灯档且前雾灯打开或组合开关处于大灯档位置时，打后雾灯开关时后雾灯不亮（一个） 1.灯泡2.线束组合开关处于小灯档且前雾灯打开或组合开关处于大灯档位置时，打后雾灯开关时后雾灯不亮（两个都不亮） 1.保险2.组合开关3.后雾灯开关4.灯泡5.线束转向和危险报警系统故障症状 可能导致故障发生的部位转向灯不工作（一个或几个）1.转向灯2.线束转向灯全不工作 1.保险2.闪光继电器3.组合开关4.转向灯5.线束按下危险报警开关时转向灯不工作（转向时正常） 1.危险报警开关2.闪光继电器3.线束一侧转向灯全不亮 1.组合开关（对应转向开关）2.闪光继电器3.转向灯4.线束制动灯系统故障症状 可能导致故障发生的部位只有一个或两个制动灯不亮 1.制动灯2.线束制动灯不亮（高位和左右制动灯都不亮） 1.保险2.制动灯开关3.制动灯4.线束位置灯和牌照灯系统故障症状 可能导致故障发生的部位只有一个或几个位置灯或牌照灯不亮 1．位置灯 2．线束位置灯和牌照灯都不亮 1.保险2.小灯继电器3.组合开关4.BCM5.位置灯6.线束倒车灯系统故障症状 可能导致故障发生的部位倒档时倒车灯不亮（一个） 1.灯泡2.线束两边倒车灯都不亮 1.倒车灯开关2.灯泡3.线束室内灯系统故障症状 可能导致故障发生的部位室内灯都不亮 1.保险2.线束门内板灯或行李箱灯不亮 1.门内板灯/行李箱灯2.门灯开关/行李箱灯开关3.线束前后室内灯不亮 1.室内灯总成2.线束背光灯不亮故障症状 可能导致故障发生的部位警告灯开关背光不亮 1.告警开关2.线束点烟器背光不亮 1.点烟器2.线束方向盘背光不亮 1.方向盘开关2.线束大灯调节功能大灯调节开关不起作用 1.大灯调节开关2.大灯调节电机3.线束。

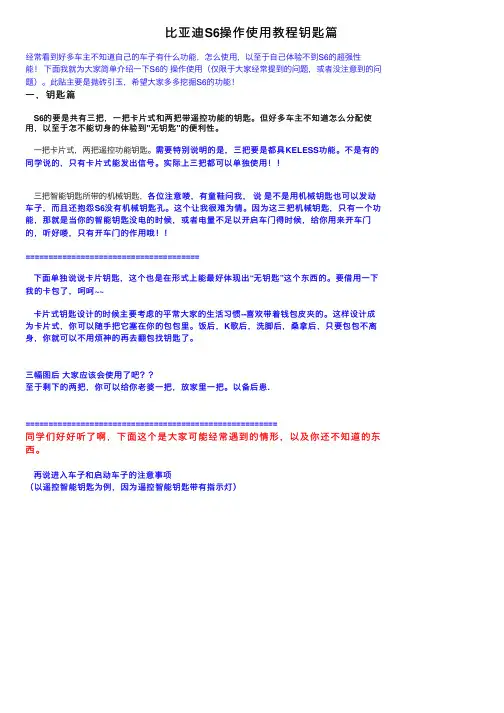

⽐亚迪S6操作使⽤教程钥匙篇经常看到好多车主不知道⾃⼰的车⼦有什么功能，怎么使⽤，以⾄于⾃⼰体验不到S6的超强性能！下⾯我就为⼤家简单介绍⼀下S6的操作使⽤（仅限于⼤家经常提到的问题，或者没注意到的问题）。

此贴主要是抛砖引⽟，希望⼤家多多挖掘S6的功能！⼀，钥匙篇S6的要是共有三把，⼀把卡⽚式和两把带遥控功能的钥匙。

但好多车主不知道怎么分配使⽤，以⾄于怎不能切⾝的体验到"⽆钥匙"的便利性。

⼀把卡⽚式，两把遥控功能钥匙。

需要特别说明的是，三把要是都具KELESS功能。

不是有的同学说的，只有卡⽚式能发出信号。

实际上三把都可以单独使⽤！！三把智能钥匙所带的机械钥匙，各位注意喽，有童鞋问我，说是不是⽤机械钥匙也可以发动车⼦，⽽且还抱怨S6没有机械钥匙孔。

这个让我很难为情。

因为这三把机械钥匙，只有⼀个功能，那就是当你的智能钥匙没电的时候，或者电量不⾜以开启车门得时候，给你⽤来开车门的，听好喽，只有开车门的作⽤哦！！======================================下⾯单独说说卡⽚钥匙，这个也是在形式上能最好体现出“⽆钥匙”这个东西的。

要借⽤⼀下我的卡包了，呵呵~~卡⽚式钥匙设计的时候主要考虑的平常⼤家的⽣活习惯--喜欢带着钱包⽪夹的。

这样设计成为卡⽚式，你可以随⼿把它塞在你的包包⾥。

饭后，K歌后，洗脚后，桑拿后，只要包包不离⾝，你就可以不⽤烦神的再去翻包找钥匙了。

三幅图后⼤家应该会使⽤了吧？？⾄于剩下的两把，你可以给你⽼婆⼀把，放家⾥⼀把。

以备后患.=======================================================同学们好好听了啊，下⾯这个是⼤家可能经常遇到的情形，以及你还不知道的东西。

再说进⼊车⼦和启动车⼦的注意事项（以遥控智能钥匙为例，因为遥控智能钥匙带有指⽰灯）⾸先是靠近车⼦，当然了，不⽤靠这么近，我主要是为例拍照⽅便才靠这么近的，呵呵。

比亚迪S6智能钥匙系统维修手册（可编辑）比亚迪S6智能钥匙系统维修手册智能钥匙系统 S6 乘用车维修手册智能钥匙系统组件位置系统框图系统概述诊断流程故障症状表终端诊断全面诊断流程智能钥匙系统 S6 乘用车维修手册组件位置智能钥匙系统 S6 乘用车维修手册系统框图智能钥匙系统 S6 乘用车维修手册智能钥匙系统概述除了传统的机械钥匙及电子钥匙控制门锁,本车还增加了智能钥匙系统,驾驶员不需要对汽车钥匙作任何操作, 如按钮动作等, 便可执行开门, 转向轴锁解锁, 启动发动机等动作,只要驾驶员随身携带智能钥匙。

整套系统通过 I-Key ECU 控制,当 I-Key ECU 探测到钥匙在某个探测区域范围内, 对钥匙进行探测与验证, 并发送运行的信号给相关执行动作的 ECU ,完成整套系统工作。

探测系统是由 5 个探测天线(车内 3 个,车外 2 个)和 1 个高频接收器组成,探测车内有效范围及车外一定的范围。

提示:不要将钥匙放在高温区域。

不要用硬物击打或摔钥匙。

将钥匙远离磁场区。

当门上锁并进入防盗状态后如果不使用车,将钥匙远离车辆, 因为车辆自动寻卡通讯会消耗蓄电池的电量。

智能钥匙系统 S6 乘用车维修手册注意:以下情况下,智能钥匙系统可能失效钥匙蓄电池电量不足。

检测系统附近有很强的磁场或电场如 TV 信号塔等。

钥匙被金属物体屏蔽。

钥匙与手机放在一起。

附近另外一辆车同时也在进行智能钥匙系统工作。

钥匙即使在探测范围内, 但不能寻到钥匙, 将钥匙靠近磁卡天线位置。

智能钥匙系统 S6 乘用车维修手册诊断流程提示: 第 4 步用诊断仪分析1 把车开进维修间NEXT2 检查蓄电池电压正常电压值:11V~14V如果电压值低于 11V ,在进行下一步之前请充电或更换蓄电池.NEXT3 参考故障诊断表结果跳到结果在症状诊断表中 A 结果不在诊断表中 BA 跳到第 5 步B4 全面分析系统NEXT5 调整,维修或更换NEXT6 确认测试NEXT7 结束智能钥匙系统 S6 乘用车维修手册故障症状表故障症状可能发生部位 1 高频接收器2 I-Key ECU 电子钥匙及卡式钥匙不能进行开锁解锁动作3 BCM4 线束1 I-Key ECU仅微动开关不能开锁解锁动2 车外探测天线及微动开关总成作4 线束1 钥匙2 启动按钮2 I-Key ECU无法上电3 转向轴锁4 BCM5 线束故障诊断码:DTC 含义故障范围B2270-00 智能钥匙系统控制器故障 I-Key 系统控制器 B2271-00 钥匙高频接收器故障高频接收器,线束,I-Key 系统控制器 B2272-00 左前门把手探测天线通讯故障左前门把手探测天线、线束、I-Key系统控制器B2273-00 左前门把手微动开关常闭故障微动开关,线束,I-Key 系统控制器B2274-00 右前门把手探测天线通讯故障右前门把手探测天线、线束、I-Key ECUB2275-00 右前门把手微动开关常闭故障微动开关 B2277-00 车内探测天线通讯故障探测天线、线束、I-Key ECUB2278-00 钥匙 ID 不匹配钥匙、I-Key 系统控制器 B2279-00启动按钮故障启动按钮、线束B227B-00 转向轴锁密码不匹配转向轴锁、系统控制器智能钥匙系统 S6 乘用车维修手册终端诊断1检查 I-Key ECU(a )拔下 I-Key ECU K36 ,K35 连接器。

比亚迪G6智能钥匙系统维修手册G6 轿车维修手册第七章智能钥匙系统组件位置2系统框图3系统概述4诊断流程6故障症状表 8故障码表9终端诊断. 10全面诊断流程 12 G6 轿车维修手册组件位置车内探测天线总成(行李箱)高频接收模块启动按钮车外探测天线总成- 探测天线I-Key ECU- 微动开关 G6 轿车维修手册系统框图 G6 轿车维修手册系统概述除了传统的机械钥匙及电子智能钥匙控制门锁, 本车还增加了电子智能钥匙系统, 驾驶员不需要对汽车钥匙作任何操作 , 如按钮动作等, 便可执行开门, 转向轴锁解锁, 启动发动机等动作, 只要驾驶员随身携带电子智能钥匙。

整个系统通过一个智能钥匙系统控制器控制 ,当智能钥匙系统控制器探测到钥匙在某个探测区域范围内, 对钥匙进行探测与验证, 并发送运行的信号给相关执行动作的 ECU ,完成整个系统工作。

探测系统是由 6 个探测天线总成(车内 4 个,车外 2 个) 和 1 个高频接收模块组成, 探测车内有效范围及车外一定的范围。

注意: 不要将钥匙放在高温区域。

不要用硬物击打或摔钥匙。

将钥匙远离磁场区。

当门上锁并进入防盗状态后如果不使用车,将钥匙远离车辆,因为车辆自动寻卡功通讯会消耗蓄电池的电。

G6 轿车维修手册以下情况下,电子智能钥匙系统可能失效钥匙蓄电池电量不足。

检测系统附近有很强的磁场或电场如 TV 信号塔等。

钥匙被金属物体屏蔽。

钥匙与手机放在一起。

附近另外一辆车同时也在进行电子智能钥匙系统工作。

钥匙即使在探测范围内,但不能寻到钥匙时,将钥匙靠近磁卡天线位置。

G6 轿车维修手册诊断流程提示:按照此流程诊断故障第 4 步用诊断仪分析1 把车开进维修间NEXT2 检查蓄电池电压正常电压值:11V~14V如果电压值低于 11V , 在进行下一步之前请充电或更换蓄电池.NEXT3 使用诊断仪诊断(a )使用诊断仪读取故障码结果跳到有故障码输出 A无故障码输出 BA跳到第 6 步B4 参考故障症状表结果跳到结果在症状诊断表中 C结果不在诊断表中 DC 跳到第 6 步D G6 轿车维修手册5 全面分析系统NEXT6 参考故障诊断表进入对应流程进行调整,维修或更换NEXT7 确认测试NEXT8 结束 G6 轿车维修手册故障症状表故障症状可能发生故障部位电子智能钥匙的所有遥控功能不 1电子智能钥匙工作 (持有合法钥匙, 且在遥控区 2高频接收器域) 3I-key ECU4BCM5线束或连接器遥控功能正常, 但操作左前门微动 1左前门把手微动开关开关无动作 (持有合法钥匙, 且在 2左前门把手探测天线探测区域) 3I-key ECU4线束或连接器遥控功能正常, 但操作右前门微动 1右前门把手微动开关开关无动作 (持有合法钥匙, 且在 2右前门把手探测天线3I-key ECU探测区域)4线束或连接器遥控功能正常, 但操作车后微动开 1车后微动开关关无动作 (持有合法钥匙, 且在探 2车后探测天线测区域) 3I-key ECU4线束或连接器车内探测天线无法识别钥匙 (持有 1车内探测天线(前、中、后) 合法钥匙,且在探测区域) 2I-key ECU3线束或连接器无电模式下启动不能正常工作 1启动按钮2智能钥匙3线束或连接器 G6 轿车维修手册故障码表DTC 故障描述故障范围B2270-00 智能钥匙系统控制器故障 I-key ECUB2271-00 左前门把手探测天线回路故障左前门把手探测天线I-key ECU线束或连接器B2272-00 右前门把手探测天线回路故障右前门把手探测天线I-key ECU线束或连接器B2274-00 左前门把手微动开关常闭故障左前门把手微动开关I-key ECU线束或连接器B2275-00 右前门把手微动开关常闭故障右前门把手微动开关I-key ECU线束或连接器B2276-00 行李箱 (后车探测) 天线故障 (预车后探测天线留) I-key ECU线束或连接器B2277-00 行李箱 (后车探测) 微动开关常闭车后微动开关故障(预留) I-key ECU线束或连接器B2278-00 读卡器启动按钮故障启动按钮B227C-00 车内前部探测天线回路故障车内探测天线(前) I-key ECU线束或连接器B227A-00 高频接收器模块故障高频接收器B227B-00 转向轴锁密码不匹配转向轴锁B227D-00 车内中部探测天线回路故障车内探测天线(中) I-key ECU线束或连接器B227E-00 车内后部探测天线回路故障车内探测天线(后) I-key ECU线束或连接器B227F-00 1 号钥匙故障 1 号钥匙B2280-00 2 号钥匙故障 2 号钥匙B2281-00 3 号钥匙故障 3 号钥匙 G6 轿车维修手册终端诊断1. 检查 I-key ECU(a )从 I-key ECU G49 连接器后端引线。

诊断流程按照此流程诊断故障1 把车开进维修间用户所述故障分析：向用户询问车辆状况和故障产生时的环境。

2 检查蓄电池电压标准电压值:11V~14V（a） 如果电压值低于11V，在进行NEXT之前请充电或更换蓄电池．3 车上检查组合仪表SRS故障指示灯电路自诊断：（a） 将电源档位上到ON档，进入SRS系统自检。

（b） 观察故障指示灯亮灭情况。

结果进行亮5s后熄灭 OK保持高亮不熄 NG4 用故障诊断仪诊断（a） 将故障诊断仪接到故障诊断接口（b） 按照诊断仪上的提示读出故障代码（DTC）结果进行有故障码输出 A没有故障码输出 B5 对照故障诊断码列表进入全面诊断流程对应故障点检修6 直接进入全面诊断流程7 结束故障码列表DTC 故障描述故障范围B1600-00 驾驶员正面安全气囊未连接驾驶员安全气囊回路 B160A-00 驾驶员正面安全气囊阻值为0B1610-00 副驾驶正面安全气囊未连接副驾驶安全气囊回路 B161A-00 前排乘员正面安全气囊阻值为0B1654-00 左前正面碰撞传感器未连接左前碰传感器回路 B1655-00 左前正面碰撞传感器对地短路B165D-00 右前正面碰撞传感器未连接右前碰传感器回路 B165E-00 右前正面碰撞传感器对地短路B1693-00 地线连接不良B1694-00 电源电压过低电源电路 B1695-00 电源电压过高U1330-00 收到的车速信号超出范围--------U1332-00 CAN车速故障--------电路原理图终端诊断检查SRS 系统ECU端子（板端接插件）1.拔下ECU上连接器G10、M40，测量线束端连接器各端子间电压及阻值端子编号线色端子描述测试条件正常值G10-1-车身地 R 电源信号 ON档电 10-14V G10-2-G10-13 ——左前碰传感器始终——G10-3-G10-14 ——右前碰传感器始终——G10-8-车身地 V B-CAN-L信号始终 1.5-2.5V G10-9-车身地 P B-CAN-H信号始终 2.5-3.5V G10-10-车身地——碰撞解锁信号输出————G10-11-车身地 B 接地（碰撞解锁信号地）始终小于1ΩG10-12-车身地 B 接地始终小于1ΩG10-21- G10-22 G/R 前排乘员安全气囊始终 2.0±0.4ΩG10-23- G10-24 Y/R 时钟弹簧始终 2.0±0.4Ω全面诊断流程检查前，做好以下检查前准备工作1 从蓄电池上拆下负极搭铁线，并等待至少90s2 拆下驾驶员和前排乘员安全气囊模块，存放安全气囊模块时，注意正面朝上3 断开DAB连接器、PAB连接器、安全气囊电子控制单元连接器。

byd汽车维修手册1. 汽车维修手册简介欢迎使用BYD汽车维修手册！本手册旨在为BYD汽车的车主、驾驶员和修理工程师提供详细的维修指导和技术支持。

通过按照本手册中的步骤进行维修，您可以更好地了解您的车辆，同时确保其处于最佳的工作状态。

2. 安全准则在进行任何汽车维修之前，请务必遵守以下安全准则：- 在室外进行维修时，选取一个平坦、干燥且安全的工作区域。

- 使用正确的个人防护装备，如手套、眼镜和耳机等。

- 在停车前，确保车辆已完全关闭，并且禁止点燃任何火种。

- 遵守所有相应的操作规范和警示标识。

3. 常见问题解答本章节将回答一些车辆维修过程中经常出现的常见问题，包括但不限于：- 车辆起动困难或无法起动。

- 发动机异响或漏油。

- 刹车系统失灵或制动效果不佳。

- 车辆无法换挡或换挡困难。

- 电气系统故障或电瓶电量不足等。

4. 基本维护这一部分将介绍BYD汽车的基本维护，包括：- 检查并更换发动机机油、机滤和空滤。

- 检查并更换刹车片、制动液和刹车油。

- 检查并更换火花塞和点火线圈。

- 检查并充气轮胎。

5. 故障排除与维修本章节将提供一系列故障排除指南和维修步骤，以帮助您解决可能发生的各种问题。

从简单的电池更换到复杂的驱动系统修复，我们将为您提供逐步指导。

6. 维护时间表BYD汽车的每个车型都有特定的维护时间表。

本章节将列出每个维护项目及其相应的里程或时间间隔。

按照正确的维护时间表进行维护，能够延长车辆的寿命并提高安全性能。

7. 常见故障代码BYD汽车配备了先进的故障诊断系统，可以通过识别车辆上的故障代码来定位和解决问题。

本手册将提供一份常见故障代码列表，帮助您更好地了解您的车辆并在需要时采取正确的措施。

8. 售后服务和维修支持BYD汽车一直致力于提供优质的售后服务和维修支持。

如果您在使用维修手册的过程中遇到任何问题，或者需要额外的技术支持，请联系我们的客户服务部门。

我们将竭诚为您提供专业的帮助和指导。

比亚迪S6多媒体系统维修手册多媒体系统 S6 乘用车维修手册多媒体系统组件位置系统框图系统概述诊断流程故障症状表ECU端子全面诊断流程多媒体系统 S6 乘用车维修手册组件位置多媒体系统 S6 乘用车维修手册多媒体系统 S6 乘用车维修手册多媒体系统 S6 乘用车维修手册系统框图多媒体系统 S6 乘用车维修手册多媒体系统概述警告:DVD 播放主机是通过激光束镭射实现的, 放射性泄露可能造成危险,请务必按照说明操作。

本多媒体系统是结合数字影像以及多机一体的系列产品,让您的爱车变成一台小型的移动式影音剧院,不管是播放光盘影音、观看 TV,还是收听 AM/FM广播、智能 GPS 导航,都尽善尽美地满足您的要求。

主要组成部件:多媒体主机(DVD,收音机,TV)中控面板多功能方向盘外置功放扬声器(两高音扬声器、两前门扬声器、两后门扬声器)外置天线GPS 天线1 DVD主机概述(a)DVD 机通过激光镭射扫描刻在光盘上的数字信号,并传送信号给其他媒体组件进行播放。

提示:不要拆卸主机任何组件不要向主机插入除 12厘米标准光盘之外的东西(b)可用光盘 DVD、VCD、MP3、CD、WMA 格式的光盘(c)光盘清洗提示:不要用镜头清洗液清洗,可能对 DVD主机造成影响。

(1)如果灰尘在光盘表面上,请用柔软的干布如眼镜布从光盘中心沿径向向外擦拭。

提示:用手按光盘或用硬布擦拭光盘可能造成光盘表面划伤。

2 MP3/WMA 文件播放(a)可播放的 MP3、WMA格式的文件(c)文件名只有扩展名为“.mp3”“.wma”格式的文件才能够被识别并播放。

以后缀名“.mp3”“.wma”保存文件多媒体系统 S6 乘用车维修手册3 收音机描述(a)收音频段收音机波段:AM:522KHz~1620KHzFM:87.5MHz~108.0MHz(b)FM 与 AM 的广播范围有很大不同,有时 AM 能够很清楚的收到,但 FM(立体声)不能收到,FM(立体声)服务区很小,并且更易于受到静电或其它类型的干扰(如,噪音)。

比亚迪S6组合仪表维修手册（可编辑）比亚迪S6组合仪表维修手册组合仪表 S6 乘用车维修手册组合仪表组件位置系统框图系统概述诊断流程故障症状表故障诊断码全面诊断流程准备工具拆卸与安装组合仪表 S6 乘用车维修手册组件位置组合仪表 S6 乘用车维修手册系统框图信息表发送节点接收节点信息传输类型 1.左前门状态2.右前门状态3.左后门状态4.右后门状态5.驾驶员安全带开关信号BCM 组合仪表 CAN6.整车状态7.行李箱信号8.智能钥匙系统警告灯信号 9.蜂鸣器控制信号10.电源档位信号1.SRS故障指示灯驱动信号 SRS 组合仪表 CAN2.PAB_SW信号组合开关组合仪表 1.尾灯开关信号 CAN 组合仪表 S6 乘用车维修手册2.近光灯开关信号3.远光灯开关信号4.前雾灯开关信号5.后雾灯开关信号CAN多功能屏 1.调光档位置信号 SRS 1.副驾安全带信号 CAN 组合仪表多媒体系统 1.驻车制动开关信号 CAN多媒体系统、ECM 1.油位信号 CAN 1.探测不到钥匙信号2.钥匙在车内信号Keyless 组合仪表 CAN 3.钥匙在读卡器区域信号 4.钥匙电池电量信号 1.发动机故障 MIL相关故障信号2.冷却液温度错误信号3.车速信号错误信号4.发动机转速错误信号5.EBD故障信号6.ABS故障信号7.发动机转速信号CAN网关组合仪表8.车速信号9.发动机状态信号10.冷却液温度信号 11.Service报警灯12.档位信号13.瞬时燃油量信号 14.燃油消耗总量信号发电系统组合仪表 1.充电系统灯硬线1.左转向信号指示灯灯光系统组合仪表硬线2.右转向信号指示灯组合仪表室内灯系统 1.背光驱动信号硬线组合仪表 S6 乘用车维修手册系统概述本组合仪表是一种液晶式组合仪表,位于驾驶员正前方、转向管柱的上部。

包括安装件和电气连接等部分。

所有组合仪表的电路组成单一线束,用接插件在组合仪表壳体背面连接。

无钥匙系统组件位置无钥匙系统概述诊断流程电路原理图故障症状表全面诊断流程拆装过程组件位置图片无钥匙系统概述除了传统的机械钥匙及电子钥匙控制门锁，本车还增加了无钥匙系统，驾驶员不需要对汽车钥匙作任何操作，如按钮动作等，便可执行开门，转向轴锁解锁，启动发动机等动作，只要驾驶员随身携带智能钥匙。

整个系统通过一个keyless ECU控制，当keyless ECU 探测到钥匙在某个探测区域范围内，对钥匙进行探测与验证，并发送运行的信号给相关执行动作的ECU，完成整个系统工作。

探测系统是由5个探测天线（车内3个，车外2个）和1个高频接收器组成，探测车内有效范围及车外一定的范围。

注意：●不要将钥匙放在高温区域。

●不要用硬物击打或摔钥匙。

●将钥匙远离磁场区。

远离车辆，因为车辆自动寻卡功通讯会消耗蓄电池的电。

●以下情况下，无钥匙系统可能失效●钥匙蓄电池电量不足。

●检测系统附近有很强的磁场或电场如TV信号塔等。

●钥匙被金属物体屏蔽。

●钥匙与手机放在一起。

●附近另外一辆车同时也在进行无钥匙系统工作。

●钥匙即是在探测范围内，但不能寻到钥匙，将钥匙靠近磁卡天线位置。

诊断流程提示:●按照此流程诊断故障 ●第4步用诊断仪检查故障码1把车开进维修间2客户所述进行记录分析3 检查蓄电池电压标准电压值: 11V-14V如果电压值低于11V ，在进行NEXT 之前请充电或 更换蓄电池．4 使用故障诊断仪结果跳到 诊断仪无故障码输出 A 诊断仪有故障码输出B5 参考故障症状表结果跳到 结果在故障症状表中 A 结果不在故障症状表中B6 全面分析系统7 调整，维修或更换8 确认测试9 结束电路原理图故障症状表故障症状可能发生部位无钥匙系统不工作，遥控钥匙不起作用1.微动开关2.智能钥匙3.keyless ECU4.车外探测天线5.高频接收器6.BCM7.门锁8.线束无钥匙系统不工作，遥控钥匙起作用1.遥控钥匙2.keyless ECU3.BCM4.线束驾驶员侧无钥匙系统不起作用1.左前门微动开光2.keyless ECU3.左前门探测天线4.线束副驾驶员侧无钥匙系统不起作用1.右前门微动开关2.keyless ECU3.右前门探测天线4.线束准备工作工具智能扳手13#力矩扳手10#套筒一字起梅花扳手全面诊断流程1检查中控门锁（a ）用机械钥匙执行开锁闭锁动作。
