比亚迪S6车483发动机维修手册概要

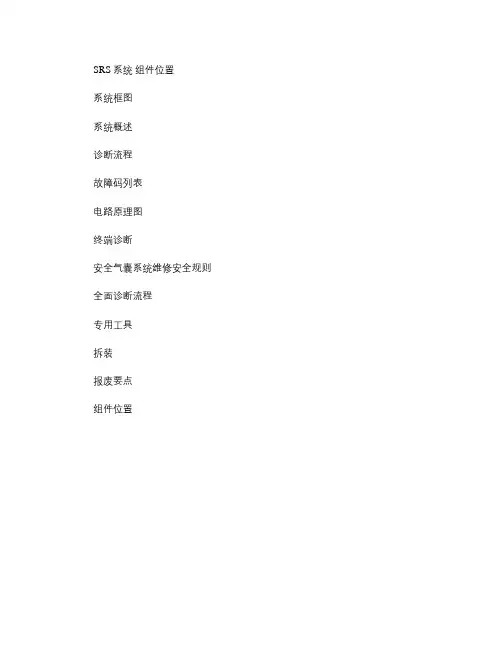

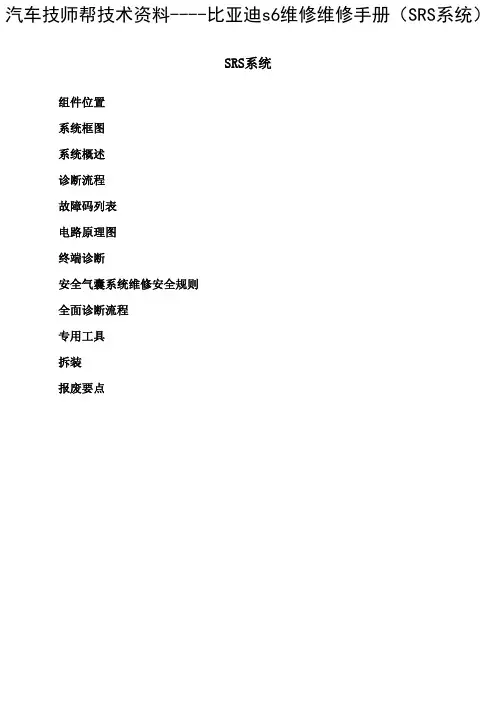

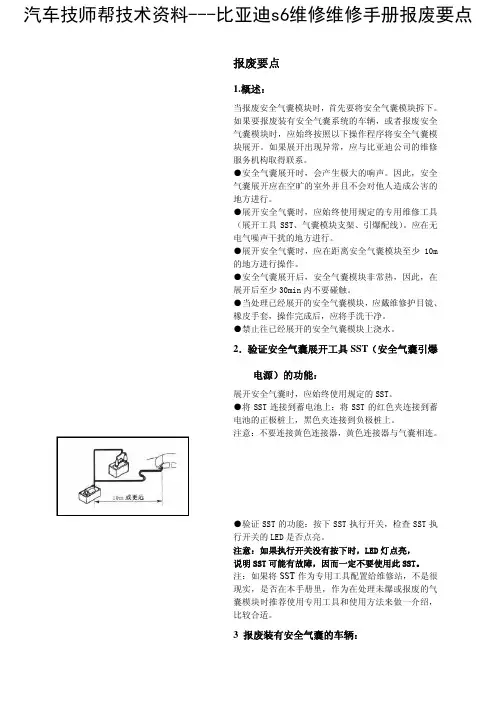

SRS系统组件位置系统框图系统概述诊断流程故障码列表电路原理图终端诊断安全气囊系统维修安全规则全面诊断流程专用工具拆装报废要点组件位置汽车技师帮技术资料----比亚迪s6维修维修手册(SRS系统系统框图系统概述汽车安全分为主动安全系统和被动安全系统。

主动安全是指预先发现危险的能力,如风挡玻璃视野、灯光系统、反光镜等;预先回避危险的能力,如转向系统、制动系统、驱动防滑、行驶平稳控制系统。

被动安全是指避免或减轻乘员所受伤害,如安全带、安全气囊等。

本节安全气囊系统是被动式、可膨胀的、辅助保护系统,简称 SRS 。

装有这种系统的车辆可以很快由“ SRS-AIR-BAG ” 标志来辨别。

驾驶员安全气囊标志铸压在方向盘中间的装饰盖上, 而乘客安全气囊标志铸压在杂物箱上方仪表板上。

配有安全气囊系统的车辆也可由组合仪表安全气囊故障指示灯来识别(如左图 ,每次将电源上到 ON 档电作为系统故障测试,组合仪表的安全气囊故障指示灯点亮约 5秒钟。

安全气囊系统由下列主要部件组成:1.前碰传感器2.安全气囊 ECU (电子控制单元3. SRS 警告灯4.时钟弹簧5.驾驶员安全气囊模块(安全气囊充气装置6.侧碰传感器(装有时7.前排座椅侧安全气囊模块(装有时8.帘式安全气囊模块(装有时9.前排乘员安全气囊模块(安全气囊充气装置 10.安全带报警传感器(装有时●安全气囊电子控制单元安装在汽车中轴线,在中控面板下方的位置,如果由于碰撞而造成蓄电池电压过低或电源断开,此时安全气囊电子控制单元仍可持续工作100ms 以上。

●驾驶员安全气囊 (DAB安装在转向盘中央饰盖内, 不可分解, DAB包括气体发生器、气袋、饰盖以及支架等辅件。

DAB 的功用是接收来自安全气囊电子控制单元的点火信号,引燃气体发生器,产生大量气体,给气袋充气,形成气垫,保护乘员。

●时钟弹簧安装在组合开关之上,时钟弹簧由螺旋形电缆、转子、壳体、线束及辅助结构件等组成。

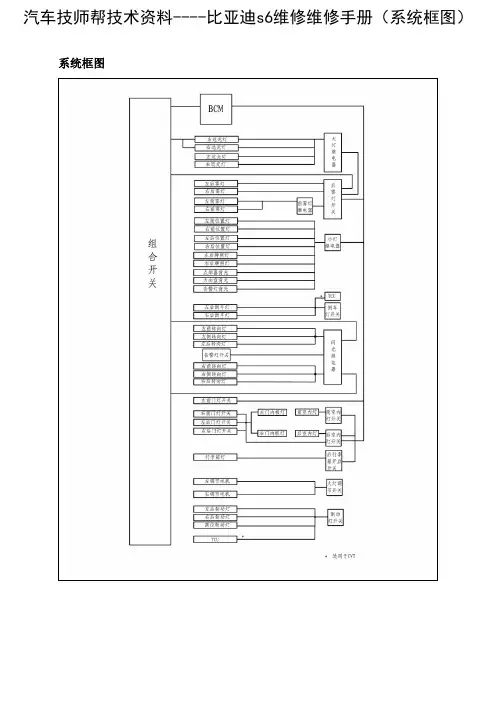

系统框图系统概述照明系统为汽车夜间行驶提供照明，车外照明灯具主要有前照灯、倒车灯、牌照灯、雾灯等，车内照明灯具主要有仪表灯、室内灯、行李箱灯、门灯、各开关背光灯等。

各种灯具装在各自所需照明的位置，并配以各自的控制开关和线路及熔断器等，组成照明系统。

照明系统同时带有信号提示功能，产生光信号，向其它车辆的司机和行人发出警告，以引起注意，确保车辆行驶的安全，包括转向信号、制动信号、危险警告信号及示廓信号、倒车信号等诊断流程1 把车开进维修间用户所述故障分析：向用户询问车辆状况和故障产生时的环境。

2 检查蓄电池电压标准电压值：11~14V如果电压值低于11V，在进行NEXT之前请充电或更换蓄电池。

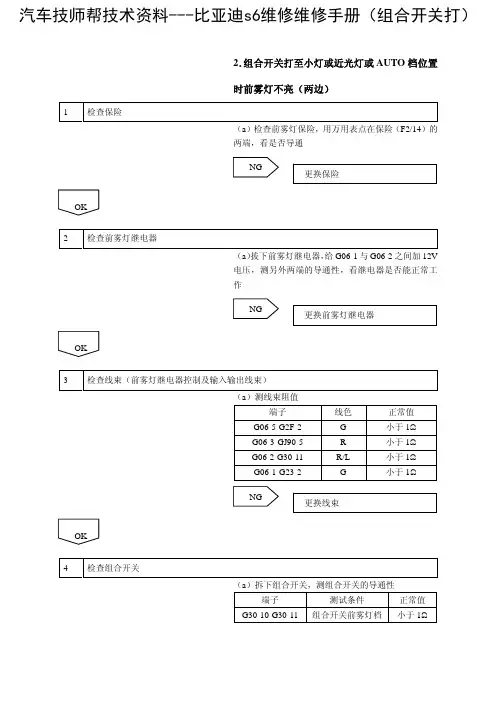

3 参考故障症状表结果进行故障不在故障症状表中A故障在故障症状表中 B4 全面分析与诊断车上检查；检查MCU端子。

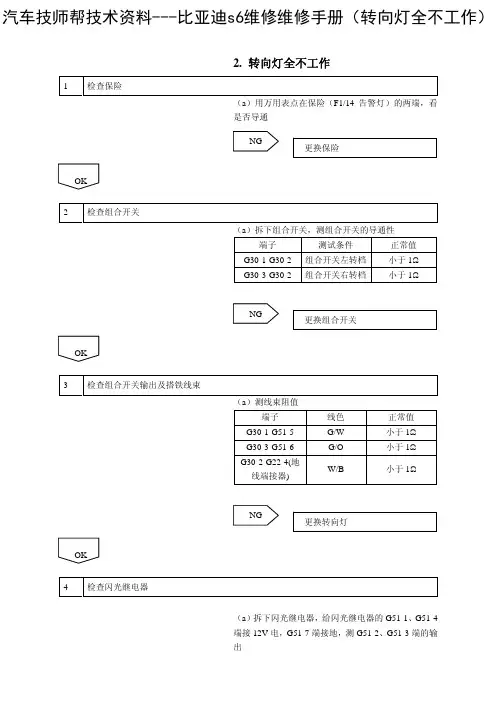

7 结束故障症状表前照灯系统故障症状可能导致故障发生的部位前照灯都不亮 1.保险2.前大灯继电器3.组合开关4.后雾灯开关5.BCM6.线束近光灯不亮（一边） 7.灯泡8.保险9.线束近光灯不亮（两边都不亮） 1.组合开关2.保险3.灯泡4.线束远光灯不亮（一边） 1.灯泡2.保险3.线束远光灯不亮（两边都不亮） 1.组合开关2.保险3.灯泡4.线束前灯灯光昏暗（亮度不够） 1.近光灯灯泡2.远光灯灯泡3.蓄电池电压4.线束前雾灯系统故障症状 可能导致故障发生的部位组合开关处于小灯或近光灯位置时，打前雾灯开关时前雾灯不亮（一个） 1.灯泡2.线束组合开关处于小灯或近光灯位置时，打前雾灯开关时前雾灯不亮（两个都不亮） 1.保险2.组合开关3.前雾灯继电器4.灯泡5.线束后雾灯系统故障症状 可能导致故障发生的部位 组合开关处于小灯档且前雾灯打开或组合开关处于大灯档位置时，打后雾灯开关时后雾灯不亮（一个） 1.灯泡2.线束组合开关处于小灯档且前雾灯打开或组合开关处于大灯档位置时，打后雾灯开关时后雾灯不亮（两个都不亮） 1.保险2.组合开关3.后雾灯开关4.灯泡5.线束转向和危险报警系统故障症状 可能导致故障发生的部位转向灯不工作（一个或几个）1.转向灯2.线束转向灯全不工作 1.保险2.闪光继电器3.组合开关4.转向灯5.线束按下危险报警开关时转向灯不工作（转向时正常） 1.危险报警开关2.闪光继电器3.线束一侧转向灯全不亮 1.组合开关（对应转向开关）2.闪光继电器3.转向灯4.线束制动灯系统故障症状 可能导致故障发生的部位只有一个或两个制动灯不亮 1.制动灯2.线束制动灯不亮（高位和左右制动灯都不亮） 1.保险2.制动灯开关3.制动灯4.线束位置灯和牌照灯系统故障症状 可能导致故障发生的部位只有一个或几个位置灯或牌照灯不亮 1．位置灯 2．线束位置灯和牌照灯都不亮 1.保险2.小灯继电器3.组合开关4.BCM5.位置灯6.线束倒车灯系统故障症状 可能导致故障发生的部位倒档时倒车灯不亮（一个） 1.灯泡2.线束两边倒车灯都不亮 1.倒车灯开关2.灯泡3.线束室内灯系统故障症状 可能导致故障发生的部位室内灯都不亮 1.保险2.线束门内板灯或行李箱灯不亮 1.门内板灯/行李箱灯2.门灯开关/行李箱灯开关3.线束前后室内灯不亮 1.室内灯总成2.线束背光灯不亮故障症状 可能导致故障发生的部位警告灯开关背光不亮 1.告警开关2.线束点烟器背光不亮 1.点烟器2.线束方向盘背光不亮 1.方向盘开关2.线束大灯调节功能大灯调节开关不起作用 1.大灯调节开关2.大灯调节电机3.线束。

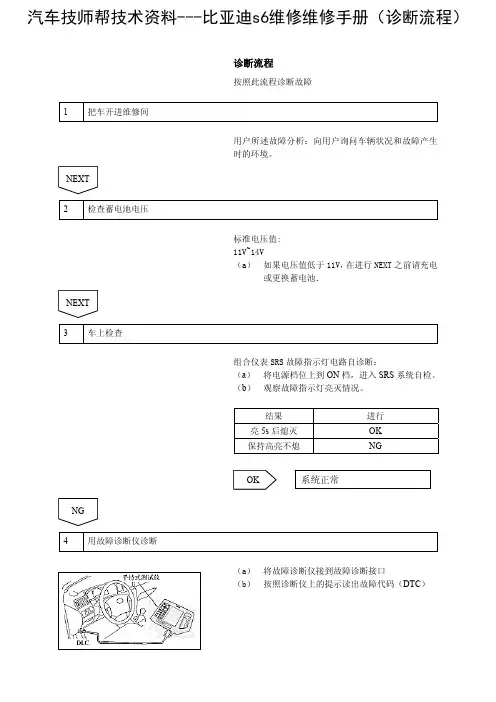

诊断流程按照此流程诊断故障1 把车开进维修间用户所述故障分析：向用户询问车辆状况和故障产生时的环境。

2 检查蓄电池电压标准电压值:11V~14V（a） 如果电压值低于11V，在进行NEXT之前请充电或更换蓄电池．3 车上检查组合仪表SRS故障指示灯电路自诊断：（a） 将电源档位上到ON档，进入SRS系统自检。

（b） 观察故障指示灯亮灭情况。

结果进行亮5s后熄灭 OK保持高亮不熄 NG4 用故障诊断仪诊断（a） 将故障诊断仪接到故障诊断接口（b） 按照诊断仪上的提示读出故障代码（DTC）结果进行有故障码输出 A没有故障码输出 B5 对照故障诊断码列表进入全面诊断流程对应故障点检修6 直接进入全面诊断流程7 结束故障码列表DTC 故障描述故障范围B1600-00 驾驶员正面安全气囊未连接驾驶员安全气囊回路 B160A-00 驾驶员正面安全气囊阻值为0B1610-00 副驾驶正面安全气囊未连接副驾驶安全气囊回路 B161A-00 前排乘员正面安全气囊阻值为0B1654-00 左前正面碰撞传感器未连接左前碰传感器回路 B1655-00 左前正面碰撞传感器对地短路B165D-00 右前正面碰撞传感器未连接右前碰传感器回路 B165E-00 右前正面碰撞传感器对地短路B1693-00 地线连接不良B1694-00 电源电压过低电源电路 B1695-00 电源电压过高U1330-00 收到的车速信号超出范围--------U1332-00 CAN车速故障--------电路原理图终端诊断检查SRS 系统ECU端子（板端接插件）1.拔下ECU上连接器G10、M40，测量线束端连接器各端子间电压及阻值端子编号线色端子描述测试条件正常值G10-1-车身地 R 电源信号 ON档电 10-14V G10-2-G10-13 ——左前碰传感器始终——G10-3-G10-14 ——右前碰传感器始终——G10-8-车身地 V B-CAN-L信号始终 1.5-2.5V G10-9-车身地 P B-CAN-H信号始终 2.5-3.5V G10-10-车身地——碰撞解锁信号输出————G10-11-车身地 B 接地（碰撞解锁信号地）始终小于1ΩG10-12-车身地 B 接地始终小于1ΩG10-21- G10-22 G/R 前排乘员安全气囊始终 2.0±0.4ΩG10-23- G10-24 Y/R 时钟弹簧始终 2.0±0.4Ω全面诊断流程检查前，做好以下检查前准备工作1 从蓄电池上拆下负极搭铁线，并等待至少90s2 拆下驾驶员和前排乘员安全气囊模块，存放安全气囊模块时，注意正面朝上3 断开DAB连接器、PAB连接器、安全气囊电子控制单元连接器。

发动机附件目录第一章进气和排气系统 (3)第一节组件位置索引 (3)1.1、进气系统 (3)1.2、排气系统 (3)第二节进气系统空气滤清器的更换 (4)2.1、空气滤清器的更换 (4)2.2、空气滤清器滤芯的更换 (5)2.3、谐振腔吹塑管的拆卸与安装 (6)第三节节气门体 (6)3.1、节气门拉线的调整 (6)3.2、节气门拉线的拆卸/安装 (6)第四节排气系统的检测 (7)4.1、483排气系统催化器的检测 (7)第二章发动机冷却系统 (8)第一节发动机冷却系统 (8)1.1、组件位置索引 (8)1.2、散热器盖的测试 (9)1.3、散热器的测试 (9)1.4、风扇电机的测试 (9)1.5、水泵的检测 (9)1.6、水泵的更换 (9)1.7、冷却液的检查与更换 (10)1.8、节温器的测试与更换 (11)1.9、散热器和风扇的更换 (12)1.10、水道的拆装 (13)第三章燃油和排放系统 (14)第一节概述 (14)1.1、专用工具 (14)1.2、一般故障检修信息 (14)第二节燃油供给系统 (15)2.1、组件位置索引 (15)2.2.燃油泵电路的故障检测 (15)2.3、燃油压力的释放 (16)2.4、燃油压力测试 (16)2.5、燃油箱的排干 (17)2.6、燃油管路的检测 (17)2.7、燃油压力调节器的更换 (19)2.8、燃油滤清器的更换 (19)2.9、燃油泵的更换 (19)2.10、燃油箱的更换 (20)第三节EVAP（燃油蒸发排放）系统 (22)3.1、组件位置索引 (22)3.2、EVAP系统故障检修 (22)3.3、EVAP双通阀的测试 (23)3.4、活性碳罐的更换 (23)3.5、EVAP碳罐净化阀的更换 (24)第一章进气和排气系统第一节组件位置索引1.1、进气系统1.2、排气系统第二节进气系统空气滤清器的更换2.1、空气滤清器的更换进气系统空气滤清器的拆卸／安装（1）拆下螺栓（ A ）。

目录第一章发动机 (3)第一节概述................................................................................................ .. 3一、主要技术参数............................................................................................ .. 3二、维修技术数据............................................................................................ .. 4三、BYD473QB/QE汽油机拧紧力矩表.............................................................. .. 6四、BYD473Q汽油机差异件清单 (8)第二节气缸盖 ................................................................................................... .. 9一、气门间隙调节............................................................................................ .. 9二、曲轴减振皮带轮的拆卸与安装 (10)三、正时链条的拆卸与安装 (10)四、曲轴前油封的安装 (19)五、气缸盖罩的拆卸 (19)六、气缸盖的拆卸 (20)七、凸轮轴链轮的拆卸与安装 (26)八、凸轮轴相位传感器信号板的更换 (31)九、气缸盖翘曲检测 (33)十、摇臂总成的拆卸 (34)十一、摇臂与摇臂轴的分解与重新组装 (35)十二、摇臂与摇臂轴的检测 (37)十三、凸轮轴的拆卸 (38)十四、凸轮轴的检测 (39)十五、气门、气门弹簧及气门油封的拆卸 (40)十六、气门的检测 (40)十七、气门挺杆与气门导管间隙的检测 (41)十八、气门导管的更换 (42)十九、气门座的检修 (45)二十、气门、气门弹簧及气门油封的安装 (47)二十一、凸轮轴的安装 (49)二十二、摇臂总成的安装 (50)二十三、气缸盖的安装 (50)二十四、气缸盖罩的安装 (58)第三节气缸体 (60)一、连杆和曲轴轴向间隙的检测 (62)二、曲轴主轴瓦的更换 (63)三、连杆轴瓦的更换 (66)四、油底壳的拆卸 (69)五、曲轴和活塞的拆卸 (71)六、曲轴的检测 (74)七、气缸体和活塞的检测 (76)八、活塞、活塞销和连杆的更换 (79)九、连杆螺栓的检测 (86)十、曲轴的安装 (86)1十一、油底壳的安装...................................................................................... .. 89第二章润滑系统...................................................................................................... . 92一、机油压力开关的检测 (93)二、机油压力的测试...................................................................................... .. 93三、发动机机油的更换.................................................................................... . 94四、发动机机油滤清器的更换......................................................................... . 94五、机油滤清器连接螺管的更换 (95)六、机油泵的大修 (97)七、迷宫盖板的安装 (100)八、机油压力开关的更换.............................................................................. . 101第三章进气歧管和排气系统 (103)一、进气歧管的拆卸与安装 (103)二、排气歧管的拆卸与安装 (104)第四章发动机冷却系统.............................................................................................. . 105一、调温器的检测......................................................................................... . 106二、水泵的检测........................................................................................... .. 106三、水泵的更换........................................................................................... .. 107四、调温器的更换......................................................................................... . 107五、冷却液温度传感器的更换...................................................................... .. 108第五章燃油和排放系统.............................................................................................. . 1092第一章发动机第一节概述BYD473QB/QE 发动机采用我公司自主研发的电子控制燃油喷射系统，具备先进的自诊断功能。

比亚迪S6手动变速箱（F5M41-T3）维修手册手动变速箱S6 乘用车维修手册第一节概述1.1 结构参数变速器型号 F5M41-T3型式手动 5 档最终传动减速比 4.333(78:18)轴间距离(mm) 78-126-204全长 (mm)390外廓尺寸(长×宽×高) (mm)390×543×3651 档 3.583(43:12)2 档 1.947(37:19)3 档 1.379(43:32)齿轮传动比4 档 1.030(41:42)5 档 0.767(37:46)倒档 3.416(41:12)差速器齿轮尺寸 5 号一档 0.98二档 0.98三档 0.98传动效率四档 0.98五档 0.98倒档 0.97一档Φ71 双锥二档Φ71 双锥同步环尺寸三档Φ71 双锥(mm)四档Φ71 双锥同步环型式五档Φ71 双锥倒档无同步器换档杠杆比 55/22.37 换档控制机构选档杠杆比 60/35控制方式液压遥控式分离叉杠杆比 1.726 离合器控制机构液压缸尺寸 mm 22.22 分离轴承自动调心式齿轮比 28/36速度传感器型式电子式SAE 粘度分类 80W-90北方夏季、75W-90(北方冬季)80W-90或 85W-140(南方全年)润滑油API 分类 GL-4 以上油量(L) 2.1净重(不含离合41器)(kg) 手动变速箱S6 乘用车维修手册1.2 检修守则1)准备好零件箱以及零件架,用来放置拆卸、分解的零部件,放置时必须有次序,必要时做上标记,避免发生混乱、放错。

2)检修铝合金部件时要十分小心,避免加工表面的损伤。

3)准备好充足的辅助材料,以便在检修时随时取用。

4)对有标准拧紧力矩要求的螺栓和其它紧固零件,按照要求数值使用专用工具拧紧。

5)进行检修后,一次性用品应当报废,换上新品。

6)使用正确的拆卸工具进行拆卸与装配。

7)工作时尽可能参照本检修手册的内容。
