矢量网络分析仪基础知识和S参数的测量..

矢量网络分析仪使用教程矢量网络分析仪（Vector Network Analyzer，简称VNA）是一种用于测量和分析电磁器件和电路的工具。

它可以通过模拟和数字信号处理技术，对电压和电流的振幅、相位以及其它参数进行精确测量。

本教程将介绍如何正确使用矢量网络分析仪进行测试和分析。

1. 连接仪器：首先，将矢量网络分析仪的射频输出端口与待测设备连接。

确保连接的线缆和连接头无损坏，并保持良好接触。

接下来，将矢量网络分析仪的射频输入端口与信号源连接，用以提供测试信号。

同样，确保连接线缆无损坏，保持良好接触。

2. 设置测试参数：通过矢量网络分析仪的操作界面，设置测试参数。

通常包括频率范围、功率级别、带宽等。

根据测试的需求，选择适当的参数设置。

3. 校准：在进行任何测试之前，必须进行校准。

校准过程旨在消除测试系统中的误差，确保测量结果的准确性。

常见的校准方法包括开路校准、短路校准和负载校准。

根据厂家提供的说明书，按照指示进行校准操作。

4. 进行测量：校准完成后，可以开始进行测量。

根据需要选择所需的测量参数，如S参数、功率、相位等。

通过修改测试参数，可以获取更详细的信息。

5. 分析数据：测量完成后，可以对数据进行分析。

矢量网络分析仪通常提供丰富的数据分析和显示功能。

可以通过画图、计算和查看不同参数的数值等方式，深入了解被测设备的性能特征。

6. 导出结果：最后，将测量结果导出到计算机或其他设备中。

矢量网络分析仪通常提供多种数据导出格式，如CSV、TXT 等。

选择合适的格式，并保存数据。

以上是使用矢量网络分析仪的基本步骤。

根据具体的应用场景和要求，可能还需要进行更复杂的操作和分析。

因此，在实际使用中，建议参考矢量网络分析仪的用户手册和厂家提供的技术支持，以获得更详细的指导和帮助。

矢量网络分析仪的使用一、实验目的1.初步掌握矢量网络分析仪的操作使用方法;2.掌握使用矢量网络分析仪测量微带传输线在不同滤波器下的s参数，幅值，相角（arg），损耗，驻波比;二、实验仪器射频微波与天线的接收装置，两根SMA线三、实验内容及步骤1.连接带通滤波器的滤波输入和矢量分析仪的DET端口，滤波输出和矢量分析仪的DUT端口，可通过显示屏观察S11反射系数和S21传输系数的特性参数。

2.利用鼠标点击device选择cmo3，此时可以通过图形上方S11下拉箭头处进行参数切换。

3.再次点击device选择sweep parameters设置频率范围和频点，带通滤波器频率范围为1500MHZ-3000MHZ，低通滤波器为200MHZ-3000MHZ，频点设为500。

4.点击左下角加号可显示图中频率对应的数值，拖动滑块可改变频率。

四、实验结果及分析1、低通滤波器相对电平（mag(s11)）-11.3dB相位（arg）-11.3°模值（|z|）82Ω实部（z_re(s11)）79.6Ω虚部（z_im(s11)）-19.8Ω驻波比（swr(s11)）1.742、高通滤波器相对电平（mag(s11)）-12.2dB相位（arg）-22.4°模值（|z|）78.6Ω8实部（z_re(s11)）77.2Ω虚部（z_im(s11)）-15.1Ω驻波比（swr(s11)）1.663、带通滤波器相对电平（mag(s11)）-7.1dB相位（arg）-39.2°模值（|z|）96.7Ω实部（z_re(s11)）79.2Ω虚部（z_im(s11)）-55.1Ω驻波比（swr(s11)）2.604、带阻滤波器相对电平（mag(s11)）-6.6dB相位（arg）-4.3°模值（|z|）137.7Ω实部（z_re(s11)）136.9Ω虚部（z_im(s11)）-11.7Ω驻波比（swr(s11)）2.765、带通滤波器LTCC相位（arg）-15°模值（|z|）58Ω实部（z_re(s11)）40Ω虚部（z_im(s11)）42Ω驻波比（swr(s11)）2.6。

矢量网络分析仪使用教程矢量网络分析仪（Vector Network Analyzer，简称VNA）是一种用于测量和分析电磁网络参数的高精度仪器。

它主要用于测试和优化射频和微波器件的性能，如天线、滤波器、放大器、集成电路等。

本文将为您提供一份针对矢量网络分析仪的使用教程，帮助您快速上手使用该仪器。

一、仪器介绍矢量网络分析仪是一种精密仪器，主要由信号源、接收器和调制器等组成。

它能够通过在被测设备上施加相应的输入信号，并测量输出信号的幅度和相位，从而计算出设备的散射参数（S-parameters）。

矢量网络分析仪通常具有高精度、宽频率范围和高灵敏度等特点，能够提供准确的测量结果。

二、基本操作1. 连接被测设备：首先，将矢量网络分析仪的输出端口与被测设备的输入端口连接，确保连接牢固。

如果被测设备具有多个端口，需要逐个连接。

2. 仪器校准：在测量之前，需要对矢量网络分析仪进行校准，以确保测量结果的准确性。

通常有三种常见的校准方法：全开路校准、全短路校准和全负载校准。

具体的校准方法可以根据被测设备的性质和实际需求进行选择。

3. 设置测量参数：在测量之前，需要设置一些测量参数，如频率范围、功率级别、测量类型等。

这些参数可以根据被测设备的特性和实际需求进行调整。

4. 启动测量：配置好测量参数后，可以开始进行测量。

在测量过程中，矢量网络分析仪会自动控制信号源和接收器，并采集输入和输出信号的数据。

5. 数据分析：测量完成后，可以通过矢量网络分析仪的软件对测量数据进行分析和处理。

常见的数据处理操作包括绘制频率响应图、计算散射参数、优化器件设计等。

三、注意事项1. 确保连接正确：在使用矢量网络分析仪进行测量前，需要确保所有连接正确无误，以避免测量误差的发生。

同时，还需要确保连接的电缆和连接器的质量良好，以减小测量误差。

2. 避免干扰源：在进行测量时，需要避免与其他无关信号源相互干扰，如电源噪音、射频噪声等。

可以通过在实验室中采取屏蔽措施来减小干扰。

矢量网络分析仪知识一、概述（一）用途矢量网络分析仪是微波毫米波测试仪器领域中最为重要、应用最为广泛的一种高精度智能化测试仪器，在业界享有“微波/毫米波测试仪器之王”的美誉，主要用于被测网络散射参量双向S参数的幅频、相频及群时延等特性信息的测量，广泛应用于以相控阵雷达为代表的新一代军用电子装备研制、生产、维修和计量等领域，还可以应用于精确制导、隐身及反隐身、航空航天、卫星通信、雷达侦测和监视、教学实验以及天线与RCS测试、元器件测试、材料测试等诸多领域。

（二）分类与特点矢量网络分析仪可以分为分体式矢量网络分析仪、一体化矢量网络分析仪、高性能矢量网络分析仪、脉冲矢量网络分析仪、毫米波矢量网络分析仪、多端口矢量网络分析仪、非线性矢量网络分析仪、便携式矢量网络分析仪、矢量网络分析仪模块（目前只有VXI总线形式)等类型产品。

●分体式矢量网络分析仪特点采用积木式结构，以主机、信号源、S参数测试装置、控制机等独立设备系统集成，配置灵活，技术指标较高，系列化产品工作频段覆盖45MHz～170GHz，但体积庞大、连接复杂、对操作要求高，已逐渐被一体化、高性能矢量网络分析仪替代。

●一体化矢量网络分析仪特点采用集成式结构，将信号源、S参数测试装置、幅相接收机等集成在一个机箱内，体积小、测试方便，代表着矢量网络分析仪体系结构的发展方向。

早期的一体化矢量网络分析仪工作频率主要为20GHz以内，目前正向高性能的新一代产品线全面过渡。

●高性能矢量网络分析仪特点采用基于多处理器的嵌入式计算机平台、基于模块化的多级倍频稳幅和宽带混频接收架构以及基于Windows操作系统的多线程实时测量软件平台，操作方便，扩展灵活，技术指标较之以往产品有质的提升，工作频段覆盖300kHz～67GHz，突破基于平台式体系架构设计的自主产品发展理论，代表着矢量网络分析仪的主要发展方向。

●脉冲矢量网络分析仪特点以微波脉冲调制信号作为激励信号，在继承连续波矢量网络分析仪宽频带、高精度和高速测量特点的基础上，能够在实时测量状态下获得被测电子元器件和电子装备在脉冲调制激励信号状态下的幅频、相频和群时延特性信息，满足新体制军用电子装备的测试需求，目前可实现100ns脉冲窄带信号测量，工作频率上限可达40GHz。

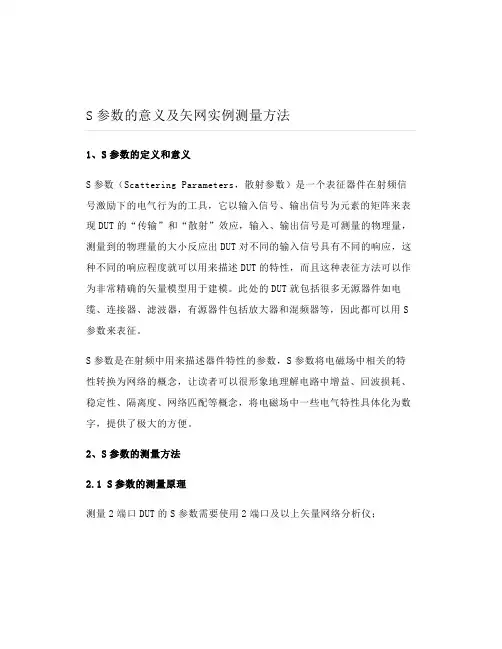

S参数的意义及矢网实例测量方法1、S参数的定义和意义S参数（Scattering Parameters，散射参数）是一个表征器件在射频信号激励下的电气行为的工具，它以输入信号、输出信号为元素的矩阵来表现DUT的“传输”和“散射”效应，输入、输出信号是可测量的物理量，测量到的物理量的大小反应出DUT对不同的输入信号具有不同的响应，这种不同的响应程度就可以用来描述DUT的特性，而且这种表征方法可以作为非常精确的矢量模型用于建模。

此处的DUT就包括很多无源器件如电缆、连接器、滤波器，有源器件包括放大器和混频器等，因此都可以用S 参数来表征。

S参数是在射频中用来描述器件特性的参数，S参数将电磁场中相关的特性转换为网络的概念，让读者可以很形象地理解电路中增益、回波损耗、稳定性、隔离度、网络匹配等概念，将电磁场中一些电气特性具体化为数字，提供了极大的方便。

2、S参数的测量方法2.1 S参数的测量原理测量2端口DUT的S参数需要使用2端口及以上矢量网络分析仪；图2.1 S参数测量硬件框体图2.2 2端口矢量网络分析仪简要结构Sout-in:out =analyzer port number where the device signal output is measured (receiver)in =analyzer port number where the signal is applied (incident) to the device (source)S11测量原理：当矢网Source1-OUT1输出信号经过reference接收机R1输出到DUTport1，接收机A接收DUT port1反射回来的功率，测量比值被称为回波损耗，S11=20log(a/r1),单位dB。

图2.3 S11的信号传输路径S21测量原理：当矢网Source1-OUT1输出信号经过reference接收机R1输出到DUTport1，接收机B接收DUT port2输出的功率，测量比值被称为正向传输，S21=20log(b/r1),单位dB。

矢量网络分析仪使用说明书第一章前言1. E836B网络分析仪具有以下技术特点：①高性能测量接收机E8362A网络分析仪采用基于混频器的实现方式，使该仪表具有当今微波网络分析仪中最高的测量灵敏度度。

测量频率范围：10M~20GHz;接收机数量：4台接收机测量灵敏度：-120dBm接收机测量参数；幅度和相位。

迹线噪声：0.005dB(在中频带宽为10KHz时)②完整的测量能力该网络分析可以工作在以下测量状态：频域扫描状态：测量激励信号为功率固定，频率变化信号。

考察被测在不同频率激励状态下等离子参数的变化；功率扫描状态：测量激励信号为频率固定，功率扫描变化信号。

考察被测在不同功率激励状态下参数的变化；连续波状态：测量激励信号为频率固定，功率固定信号。

考察被测等离子在固定激励状态下，响应状态参数的波动变化，E8362A最大测量时间长度可达到3000秒；时间域测量状态：通过将被测的频率响应通过IFFT变化到时间域得到其时域冲击响应，考察被测等离子响应信号的空中分布特性。

E8362AIFFT运算点数为160001点，可保证时域测量的分辨率和测量时间宽度。

③强大的分析能力E8362A基于PC的window2000操作平台，可内置各种分析软件，不需要外置PC 进行数据处理，编程方式为COM/DCOM，保证测试的速度。

仪表内置嵌入、去嵌入及端口延伸等功能，可直接消除测量天线对测量结果的影响，或进行其它补偿运算处理。

④高测量速度E8262A高性能接收机可确保高测量精度的同时具有快测量速度，具体指标为：35us/测量点，14ms/刷新（400点）。

保证对被测等离子的瞬态响应进行捕捉分析。

⑤多测试状态同时完成E8262A可支持16个测试通道，各通道可工作在不同的测量状态。

利用该功能，可以综合不同分析方法从不同角度来对一个现象进行研究。

⑥良好的可扩展性E8263A采用开放的发射/接收组成框架，用户可以根据测量的具体要求改变仪表的测量连接状态，还可以把需要的外部信号处理过程组合到仪表内部，例如：当被测需要更大激励功率时，可将推动方法器连接到仪表相应端口，该放大器引起的测试误差可以通过仪表的校准过程消除。

S参数定义、矢量网络分析仪基础知识及S参数测量§1 基本知识1.1 射频网络这里所指的网络是指一个盒子，不管大小如何，中间装的什么，我们并不一定知道，它只要是对外接有一个同轴连接器，我们就称其为单端口网络，它上面若装有两个同轴连接器则称为两端口网络。

注意：这儿的网络与计算机网络并不是一回事，计算机网络是比较复杂的多端（口）网络，这儿主要是指各种各样简单的射频器件（射频网络），而不是互连成网的网络。

1．单端口网络习惯上又叫负载Z L。

因为只有一个口，总是接在最后又称终端负载。

最常见的有负载、短路器等，复杂一点的有滑动负载、滑动短路器等。

➢单端口网络的电参数通常用阻抗或导纳表示，在射频范畴用反射系数Γ（回损、驻波比、S11）更方便些。

2．两端口网络最常见、最简单的两端口网络就是一根两端装有连接器的射频电缆。

➢匹配特性两端口网络一端接精密负载（标阻）后，在另一端测得的反射系数，可用来表征匹配特性。

➢传输系数与插损对于一个两端口网络除匹配特性（反射系数）外, 还有一个传输特性，即经过网络与不经过网络的电压之比叫作传输系数T。

插损（IL）= 20Log│T│dB ，一般为负值，但有时也不记负号，Φ即相移。

V2➢两端口的四个散射参量测量两端口网络的电参数，一般用上述的插损与回损已足，但对考究的场合会用到散射参量。

两端口网络的散射参量有4个，即S11、S21、S12、S22。

S参数的基本定义：S11：端口2匹配时，端口1的反射系数Г及输入驻波，描述器件输入端的匹配情况，S11=a2/a1;也可用输入回波损耗RL=-2Olg(ρ)（能量方面的反应）表示。

S22：端口1匹配时，端口2输出驻波，描述器件输出端的匹配情况，S22=b2/b1。

S21：增益或插损，描述信号经过器件后被放大的倍数或者衰减量。

S21=b1/a1. 对于无源网络即传输系数T或插损，对放大器即增益。

S12：反向隔离度，描述器件输出端的信号对输入端的影响，S12=a2/b2。

S参数定义矢量网络分析仪基础知识和S参数测量S参数是描述线性电路的重要参数，用于描述电路的传输特性。

S参数测量是设计和分析微波电路的重要手段。

本文将介绍S参数的定义、矢量网络分析仪基础知识和S参数测量的方法。

1.S参数定义S参数，即散射参数（Scattering parameters），是描述电路的传输特性的一组参数。

在一个多端口网络中，每个端口都可以分别看作是一个发射端口和一个接收端口。

S参数描述了从发射端口射入电磁波与接收端口接收的电磁波之间的关系。

一个二端口网络的S参数通常用S11、S12、S21和S22来表示。

其中，S11表示从端口1发射的波经过网络后返回端口1的比例系数，S12表示从端口2发射的波经过网络后到达端口1的比例系数，S21表示从端口1发射的波经过网络后到达端口2的比例系数，S22表示从端口2发射的波经过网络后返回端口2的比例系数。

S参数是复数，可以用幅度和相位表示。

2.矢量网络分析仪基础知识矢量网络分析仪是用于测量和分析S参数的仪器。

它可以测量信号的幅度和相位，并绘制相应的频率响应曲线。

矢量网络分析仪通常由发射器、接收器、参考源、功率传感器和频率合成器等部分组成。

矢量网络分析仪通过提供一定频率范围内的连续信号，对待测电路的输入和输出进行测量，并计算出S参数。

在测量过程中，需要将待测电路与矢量网络分析仪连接，通过校准步骤来消除测试线路的误差，确保测量的准确性。

3.S参数测量方法S参数测量通常分为基于功率反射法和功率传输法两种方法。

基于功率反射法的S参数测量是通过测量待测网络的反射功率和传输功率来计算S参数。

该方法适用于测量反射系数较大的网络，如天线。

基于功率传输法的S参数测量是通过测量待测网络的输入功率和输出功率来计算S参数。

该方法适用于测量传输系数较大的网络，如放大器。

在进行S参数测量时，需要进行一系列的校准步骤来消除测试系统中的误差。

常见的校准方法包括短路校准、开路校准和负载校准等。

S参数定义矢量网络分析仪基础知识和S参数测量S参数（Scattering parameters）是一种描述线性电路的频率响应的参数，常用于微波电路和高频电路的设计和分析。

S参数以复数形式表示，包括幅度和相位两个部分，可以描述信号在电路中的功率传递和反射情况。

S参数通常用Sij表示，其中i和j分别表示信号源和负载之间的端口编号。

S11表示输入端口处的反射系数，S22表示输出端口处的反射系数，S21表示从输入端口到输出端口的传输系数，S12表示从输出端口到输入端口的传输系数。

参数的值一般是一个复数，包括幅度和相位两个部分。

矢量网络分析仪基础知识:矢量网络分析仪（Vector Network Analyzer，简称VNA）是用于测量和分析电路的频率响应的仪器。

它能够通过发送和接收信号来测量电路的散射参数，并可以对信号进行幅度和相位的测量。

矢量网络分析仪有多个端口，其中一个端口连接信号源，其他端口用来连接待测电路。

通过在不同频率下测量电路的散射参数，可以得到电路的频率响应，从而了解电路的传输和反射情况。

S参数测量:S参数可以通过矢量网络分析仪来测量。

测量时，信号源会向待测电路的一个端口发送信号，而其他端口的信号会被矢量网络分析仪接收并测量。

具体的S参数测量步骤如下:1.连接待测电路和矢量网络分析仪，确保连接正确。

2.设置矢量网络分析仪的频率范围和步进大小。

3.将矢量网络分析仪设置为"测量模式"，并选择要测量的S参数。

4.开始测量，矢量网络分析仪会依次在每个频率点上测量S参数的幅度和相位。

5.测量完成后，可以通过矢量网络分析仪显示屏上的图表或数据来查看测量结果。

也可以将测量结果导出进行进一步的分析和处理。

S参数测量可以帮助工程师了解电路在不同频率下的传输和反射情况，并用于电路的设计和优化。

在微波电路和高频电路的设计和分析中，S参数测量是一项重要的技术。

基于PNA矢量网络分析仪的脉冲信号的S参数测量解决方案传统上，矢量网络分析仪被用来测量组件的连续波形(CW)S参数性能。

在这些操作环境下，分析仪常常作为窄带测量仪器工作。

它向组件传输已知的CW频率并测量CW频率响应。

如果我们想查看单个CW频率的响应，我们可以在频率看到单个的频谱。

分析仪具有一个内置的源和接收器，它们被设计成工作在同步模式下，利用窄带检测来测量组件的频率相应。

大多数的分析仪可以配置用来对许多频率进行频率扫描。

在某些情况下，加到组件上的信号必须以一定的速度和持续时间进行脉冲调制(开关)。

如果我们要查看一个单音脉冲调制的频率响应，它将包含无数的频率成分从而使标准窄带VNA的使用变得很困难。

本文讲述了如何使用Agilent科技公司的PNA矢量网络分析仪进行配置并获得准确测量脉冲信号的S 参数。

为了查看一个脉冲调制信号的频率响应的频谱是什么样子，我们首先从数学上分析时域响应。

公式1给出了一个脉冲调制信号的时域关系。

它的产生步骤是首先建立一个用脉宽为PW的矩形窗加窗的信号。

然后产生一个shah函数，这个函数包含一个间隔为1/PRF的周期脉冲序列，其中PRF是脉冲重复频率。

这也同可以看作是间隔和脉冲周期相等的脉冲。

而后加窗信号和shah函数卷积，产生一个和脉冲调制信号相应的周期脉冲串：为了查看这个信号在频域的样子，对脉冲调制信号y(t)进行傅立叶变换：式2表明脉冲调制信号的频谱是一个抽样的sinc函数，抽样点(信号呈现)和脉冲重复频率(PRF)相等。

图1的左面给出在PRF为1.69kHz和脉冲宽度7μs情况下脉冲调制谱的样子。

图1的右面给出在放大脉冲基调条件下同样的脉冲调制谱。

频谱具有距离基调nPRF的成分，其中n是谐波数。

基音包含测量信息。

PRF音是基音的制造物，靠近基音的频谱成分具有相对高的幅度。

PNA矢量网络分析仪通过对微波能量进行窄带检测来工作。

它把接收信号下变频到中频(IF)，然后数字化(在离散间隔上抽样)并进行数字滤波，从而进行显示和分析。

矢量网络分析仪知识一、概述（一）用途矢量网络分析仪是微波毫米波测试仪器领域中最为重要、应用最为广泛的一种高精度智能化测试仪器，在业界享有“微波/毫米波测试仪器之王”的美誉，主要用于被测网络散射参量双向S参数的幅频、相频及群时延等特性信息的测量，广泛应用于以相控阵雷达为代表的新一代军用电子装备研制、生产、维修和计量等领域，还可以应用于精确制导、隐身及反隐身、航空航天、卫星通信、雷达侦测和监视、教学实验以及天线与RCS测试、元器件测试、材料测试等诸多领域。

（二）分类与特点矢量网络分析仪可以分为分体式矢量网络分析仪、一体化矢量网络分析仪、高性能矢量网络分析仪、脉冲矢量网络分析仪、毫米波矢量网络分析仪、多端口矢量网络分析仪、非线性矢量网络分析仪、便携式矢量网络分析仪、矢量网络分析仪模块（目前只有VXI总线形式)等类型产品。

●分体式矢量网络分析仪特点采用积木式结构，以主机、信号源、S参数测试装置、控制机等独立设备系统集成，配置灵活，技术指标较高，系列化产品工作频段覆盖45MHz～170GHz，但体积庞大、连接复杂、对操作要求高，已逐渐被一体化、高性能矢量网络分析仪替代。

●一体化矢量网络分析仪特点采用集成式结构，将信号源、S参数测试装置、幅相接收机等集成在一个机箱内，体积小、测试方便，代表着矢量网络分析仪体系结构的发展方向。

早期的一体化矢量网络分析仪工作频率主要为20GHz以内，目前正向高性能的新一代产品线全面过渡。

●高性能矢量网络分析仪特点采用基于多处理器的嵌入式计算机平台、基于模块化的多级倍频稳幅和宽带混频接收架构以及基于Windows操作系统的多线程实时测量软件平台，操作方便，扩展灵活，技术指标较之以往产品有质的提升，工作频段覆盖300kHz～67GHz，突破基于平台式体系架构设计的自主产品发展理论，代表着矢量网络分析仪的主要发展方向。

●脉冲矢量网络分析仪特点以微波脉冲调制信号作为激励信号，在继承连续波矢量网络分析仪宽频带、高精度和高速测量特点的基础上，能够在实时测量状态下获得被测电子元器件和电子装备在脉冲调制激励信号状态下的幅频、相频和群时延特性信息，满足新体制军用电子装备的测试需求，目前可实现100ns脉冲窄带信号测量，工作频率上限可达40GHz。

矢量网络分析仪基础知识及S参数测量§1 基本知识1.1 射频网络这里所指的网络是指一个盒子，不管大小如何，中间装的什么，我们并不一定知道，它只要是对外接有一个同轴连接器，我们就称其为单端口网络，它上面若装有两个同轴连接器则称为两端口网络。

注意：这儿的网络与计算机网络并不是一回事，计算机网络是比较复杂的多端（口）网络，这儿主要是指各种各样简单的射频器件（射频网络），而不是互连成网的网络。

1．单端口网络习惯上又叫负载ZL。

因为只有一个口，总是接在zui后又称终端负载。

zui常见的有负载、短路器等，复杂一点的有滑动负载、滑动短路器等。

单端口网络的电参数通常用阻抗或导纳表示，在射频畴用反射系数Γ（回损、驻波比、S11）更方便些。

2．两端口网络 zui常见、zui简单的两端口网络就是一根两端装有连接器的射频电缆。

匹配特性两端口网络一端接精密负载（标阻）后，在另一端测得的反射系数，可用来表征匹配特性。

传输系数与插损对于一个两端口网络除匹配特性（反射系数）外, 还有一个传输特性，即经过网络与不经过网络的电压之比叫作传输系数T。

插损（IL） = 20Log│T│dB ，一般为负值，但有时也不记负号，Φ即相移。

两端口的四个散射参量测量两端口网络的电参数，一般用上述的插损与回损已足，但对考究的场合会用到散射参量。

两端口网络的散射参量有4个，即S11、S21、S12、S22。

这里仅简单的（但不严格）带上一笔。

S11与网络输出端接上匹配负载后的输入反射系数Г相当。

注意：它是网络的失配，不是负载的失配。

负载不好测出的Γ，要经过修正才能得到S11 。

S21与网络输出端匹配时的电压和输入端电压比值相当，对于无源网络即传输系数T或插损，对放大器即增益。

上述两项是zui常用的。

S12即网络输出端对输入端的影响，对不可逆器件常称隔离度。

S22即由输出端向网络看的网络本身引入的反射系数。

中高档矢网可以交替或同时显示经过全端口校正的四个参数，普及型矢网不具备这种能力，只有插头重新连接才能测得4个参数，而且没有作全端口校正。

矢量网络分析仪介绍矢量网络分析仪（Vector Network Analyzer，VNA）是现代无线通信领域中不可或缺的测试设备之一，用来测量网络中各个点之间的复数反射系数、传输系数、延迟等特征参数。

它的应用场景非常广泛，包括电磁兼容性测试，毫米波通信测试，天线设计优化，信号测量分析，信号灵敏度研究等。

矢量网络分析仪一般是由频率源，微波信号传输和接收件，数据处理与显示设备组成。

通过矢量网络分析仪可以获得电路中各个测试端口的传输参数，包括S参数，即散射参数。

S参数是指有源器件或无源器件中存在的散射系数，包括反射系数（S11，S22）和传输系数（S21，S12）两种。

反射系数和传输系数是矢量网络分析仪的明星参数，因为它们能够完整地描述某个端口的性能，并可以用它们来计算其他参数，如误差系数、电功率、噪声系数等。

S11反射系数表征能量从端口1反射回同一端口1的程度，S22反射系数则是表征能量从端口2反射回同一端口2的程度。

而S21传输系数则反映了从端口1到端口2的传输效率，S12则反映了从端口2到端口1的传输效率。

除了S参数，矢量网络分析仪还可以进行时域仿真，即测量电路中不同信号随时间的变化情况。

矢量网络分析仪还可以进行功率扫描测试，测试器件的故障情况。

除了传统的基础测试外，矢量网络分析仪还有一些应用领域的拓展。

电磁兼容性测试：电磁兼容性是指不同设备之间共享和保护电磁环境的能力。

矢量网络分析仪可以用于电磁兼容性测试中，测量不同设备之间的干扰和抗干扰能力。

毫米波通信测试：毫米波通信是5G通信的关键技术之一，用于实现高速数据传输。

矢量网络分析仪可以在毫米波波段进行测试，测量毫米波通信信号的传输和反射特性。

天线设计优化：天线是无线通信领域中的关键组件之一，它的性能直接影响到通信质量。

矢量网络分析仪可以测量不同天线设计的反射系数、辐射模式和带宽等特征参数，来实现天线设计的优化。

信号测量分析：在实际应用场景中，矢量网络分析仪可以用于测量和分析信号的特性，如时域特性、频域特性、噪声特性等。
