矢量网络分析仪的基本原理

网络分析仪工作原理及使用要点本文简要介绍41所生产的AV362O矢量网络分析的测量基本工作原理以及正确使用矢量网络分析测量电缆传输及反射性能的注意事项。

1.DUT对射频信号的响应矢量网络分析仪信号源产生一测试信号，当测试信号通过待测件时，一部分信号被反射，另一部分则被传输。

图１说明了测试信号通过被测器件（DUT）后的响应。

图１ DUT 对信号的响应2.整机原理：矢量网络分析仪用于测量器件和网络的反射特性和传输特性，主要包括合成信号源、S 参数测试装置、幅相接收机和显示部分。

合成信号源产生30k～6GHz的信号，此信号与幅相接收机中心频率实现同步扫描；S参数测试装置用于分离被测件的入射信号R、反射信号A 和传输信号B；幅相接收机将射频信号转换成频率固定的中频信号，为了真实测量出被测网络的幅度特性、相位特性，要求在频率变换过程中，被测信号幅度信息和相位信息都不能丢失，因此必须采用系统锁相技术；显示部分将测量结果以各种形式显示出来。

其原理框图如图２所示：图２ 矢量网络分析仪整机原理框图矢量网络分析内置合成信号源产生30k～6GHz的信号，经过S参数测试装置分成两路，一路作为参考信号R，另一路作为激励信号，激励信号经过被测件后产生反射信号A和传输信号B，由S参数测试装置进行分离，R、A、B三路射频信号在幅相接收机中进行下变频，产生4kHz的中频信号，由于采用系统锁相技术，合成扫频信号源和幅相接收机同在一个锁相环路中，共用同一时基，因此被测网络的幅度信息和相位信息包含在4kHz的中频信号中，此中频信号经过A/D模拟数字变换器转换为数字信号，嵌入式计算机和数字信号处理器（DSP）从数字信号中提取被测网络的幅度信息和相位信息，通过比值运算求出被测网络的S参数，最后把测试结果以图形或数据的形式显示在液晶屏幕上。

◆ 合成信号源：由3～6GHz YIG振荡器、3.8GHz介质振荡器、源模块组件、时钟参考和小数环组成。

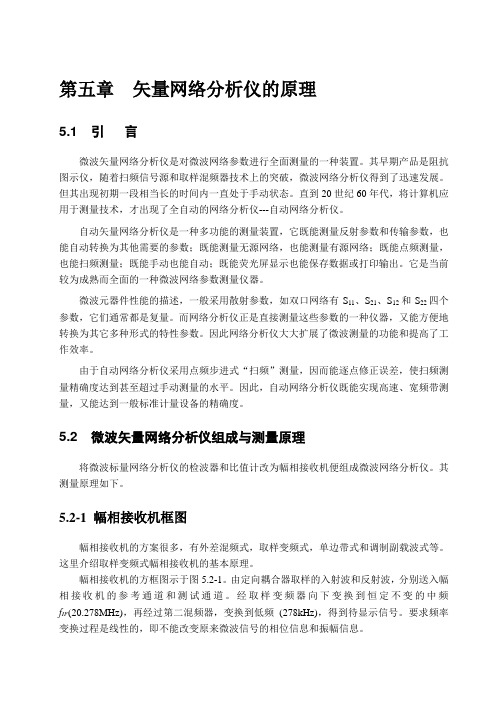

第五章矢量网络分析仪的原理5.1 引言微波矢量网络分析仪是对微波网络参数进行全面测量的一种装置。

其早期产品是阻抗图示仪，随着扫频信号源和取样混频器技术上的突破，微波网络分析仪得到了迅速发展。

但其出现初期一段相当长的时间内一直处于手动状态。

直到20世纪60年代，将计算机应用于测量技术，才出现了全自动的网络分析仪---自动网络分析仪。

自动矢量网络分析仪是一种多功能的测量装置，它既能测量反射参数和传输参数，也能自动转换为其他需要的参数；既能测量无源网络，也能测量有源网络；既能点频测量，也能扫频测量；既能手动也能自动；既能荧光屏显示也能保存数据或打印输出。

它是当前较为成熟而全面的一种微波网络参数测量仪器。

微波元器件性能的描述，一般采用散射参数，如双口网络有S11、S21、S12和S22四个参数，它们通常都是复量。

而网络分析仪正是直接测量这些参数的一种仪器，又能方便地转换为其它多种形式的特性参数。

因此网络分析仪大大扩展了微波测量的功能和提高了工作效率。

由于自动网络分析仪采用点频步进式“扫频”测量，因而能逐点修正误差，使扫频测量精确度达到甚至超过手动测量的水平。

因此，自动网络分析仪既能实现高速、宽频带测量，又能达到一般标准计量设备的精确度。

5.2 微波矢量网络分析仪组成与测量原理将微波标量网络分析仪的检波器和比值计改为幅相接收机便组成微波网络分析仪。

其测量原理如下。

5.2-1 幅相接收机框图幅相接收机的方案很多，有外差混频式，取样变频式，单边带式和调制副载波式等。

这里介绍取样变频式幅相接收机的基本原理。

幅相接收机的方框图示于图5.2-1。

由定向耦合器取样的入射波和反射波，分别送入幅相接收机的参考通道和测试通道。

经取样变频器向下变换到恒定不变的中频f IF(20.278MHz)，再经过第二混频器，变换到低频(278kHz)，得到待显示信号。

要求频率变换过程是线性的，即不能改变原来微波信号的相位信息和振幅信息。

矢量信号分析仪原理
矢量信号分析仪是一种广泛应用于电信、无线通信、雷达等领域的测试仪器，用于对复杂信号进行分析和测量。

它可以同时测量信号的幅度和相位，并绘制在频率域上的频谱图。

矢量信号分析仪的原理是基于频谱分析和时域采样的原理。

当输入信号进入仪器时，它首先被分成一系列时域采样的数据点。

然后利用傅里叶变换将这些数据点转换为频域上的频谱图，显示出信号在不同频率上的能量分布。

在分析过程中，矢量信号分析仪通过对信号进行幅度和相位的解调，得到信号在不同频率上的相对强度和相位信息。

这些信息可以帮助工程师了解信号的特性和性能，并进行相应的优化和调整。

此外，矢量信号分析仪还可以通过多种数学运算和滤波器对信号进行进一步的处理和分析。

例如，可以对信号进行包络检测、频率偏移检测、调制深度检测等，以获取更全面的信号特性信息。

总的来说，矢量信号分析仪通过将信号转换为频域上的频谱图，并解调信号的幅度和相位信息，实现对复杂信号的分析和测量。

它在无线通信系统和其他领域中具有重要的应用价值，可以帮助工程师进行信号调优和系统优化。

高效矢量网络分析仪自动测试方法随着网络技术的发展，网络分析仪已经成为了现代网络维护人员必备的工具之一。

矢量网络分析仪比起传统的网络分析仪具有更高的分辨率、更快的速度、更高的动态范围和更丰富的分析能力，因此被广泛应用于网络测试与分析领域。

本文将介绍一种基于高效矢量网络分析仪的自动测试方法，以提高测试效率和质量。

一、测试目标和原理网络分析仪主要用于分析和测试网络连接质量和性能，包括网络时延、吞吐量、丢包率等指标。

对于高效矢量网络分析仪来说，主要测试目标包括：1. 测试网络带宽和吞吐量2. 进行网络延迟测试，包括网络时延、延迟抖动等指标3. 分析网络丢包，包括网络丢包率、重传率等指标4. 检测网络设备的频谱响应和信噪比5. 对网络质量进行全面评估，包括网络稳定性、可靠性、带宽利用率等指标高效矢量网络分析仪主要原理是利用时间和频率上的采样进行信号分析，在不同的频段上测量信号的功率和相位，来分析信号的传输特性和性能指标。

其具体测试方式可以通过设置测试参数和测试场景来完成。

二、自动测试流程自动测试流程的设计需要考虑到测试类型、测试环境和测试资源等因素，以确保测试的准确性和稳定性。

一般包括以下步骤：1. 定义测试目标和测试方式：根据测试需求和场景，确定测试类型、测试对象、测试时长和测试方式等参数。

2. 设置测试参数：根据测试目标和测试方式，设置测试参数，包括采样率、带宽、中心频率、阈值等，也可以针对不同的应用场景进行优化设置。

3. 开始测试：启动高效矢量网络分析仪，并按照设置好的测试参数进行测试。

可以采用单点测试或多点测试的方式，对不同的网络节点和链路进行测试。

4. 数据分析：将测试结果导出并进行数据分析，包括对网络时延、网络吞吐量、网络丢包率等指标进行分析和对比。

5. 生成测试报告：将分析结果整理成测试报告，并进行可视化展示，方便用户进行快速检索和预览。

三、自动测试的优势相比于传统的手动测试方式，自动测试具有以下优势：1. 提高测试的效率和质量：自动测试能够大大节约测试时间和人力成本，避免了人为因素带来的误差，提高了测试的精确性和准确性。

矢量网络分析仪基础知识及S参数测量矢量网络分析仪基础知识及S参数测量§1 基本知识1.1 射频网络这里所指的网络是指一个盒子，不管大小如何，中间装的什么，我们并不一定知道，它只要是对外接有一个同轴连接器，我们就称其为单端口网络，它上面若装有两个同轴连接器则称为两端口网络。

注意：这儿的网络与计算机网络并不是一回事，计算机网络是比较复杂的多端（口）网络，这儿主要是指各种各样简单的射频器件（射频网络），而不是互连成网的网络。

1．单端口网络习惯上又叫负载ZL。

因为只有一个口，总是接在zui后又称终端负载。

zui常见的有负载、短路器等，复杂一点的有滑动负载、滑动短路器等。

单端口网络的电参数通常用阻抗或导纳表示，在射频范畴用反射系数Γ（回损、驻波比、S11）更方便些。

2．两端口网络zui常见、zui简单的两端口网络就是一根两端装有连接器的射频电缆。

匹配特性两端口网络一端接精密负载（标阻）后，在另一端测得的反射系数，可用来表征匹配特性。

传输系数与插损对于一个两端口网络除匹配特性（反射系数）外, 还有一个传输特性，即经过网络与不经过网络的电压之比叫作传输系数T。

插损（IL）= 20Log│T│dB ，一般为负值，但有时也不记负号，Φ即相移。

两端口的四个散射参量测量两端口网络的电参数，一般用上述的插损与回损已足，但对考究的场合会用到散射参量。

两端口网络的散射参量有4个，即S11、S21、S12、S22。

这里仅简单的（但不严格）带上一笔。

S11与网络输出端接上匹配负载后的输入反射系数Г相当。

注意：它是网络的失配，不是负载的失配。

负载不好测出的Γ，要经过修正才能得到S11 。

S21与网络输出端匹配时的电压和输入端电压比值相当，对于无源网络即传输系数T或插损，对放大器即增益。

上述两项是zui常用的。

S12即网络输出端对输入端的影响，对不可逆器件常称隔离度。

S22即由输出端向网络看的网络本身引入的反射系数。

中高档矢网可以交替或同时显示经过全端口校正的四个参数，普及型矢网不具备这种能力，只有插头重新连接才能测得4个参数，而且没有作全端口校正。

矢量信号分析仪简介矢量信号分析仪（Vector Signal Analyzer，VSA）是一种用于分析无线通信信号的测试仪器。

VSA可以对信号的幅度、相位、频率和调制等参数进行精确测量和分析。

通过对信号进行深入的分析，VSA可以用来解决很多无线通信领域的技术问题。

原理VSA的原理基于两个基本公式：傅里叶变换和IQ分解。

傅里叶变换被用于将时间域数据转换为频域数据，通过分析这些频域数据可以得到信号特性如频率和带宽等。

而IQ分解则是将复杂数据信号分解成两个分别表示振幅和相位的信号。

这使得VSA能够分离并分析调制信号中的振幅和相位部分，从而可以对调制信号进行更精确的测量和分析。

功能VSA具有许多有用的功能，主要包括：1. 频谱分析VSA可以对输入信号进行频谱分析，以确定信号的频率构成。

这个功能对于分析复杂调制信号的频谱特性非常重要。

VSA可以确定信号的中心频率、带宽、谱形等参数。

通过精确的频谱分析，可以确定信号的带宽和功率等重要参数。

2. 时域分析VSA可以将信号转换到时域进行分析。

这使得用户可以对信号的时域特性进行监测和评估。

这包括信号的峰值、波形、时延和脉冲响应等参数。

通过时域分析，用户可以精确了解信号的内容和特性，从而更好的对信号进行分析和处理。

3. 调制分析调制分析是VSA的核心功能之一。

通过将信号进行IQ分解，用户可以准确测量和分析信号中的调制参数。

这包括信号的带宽、调制深度、调制类型、调制误差等。

通过精确的调制分析，用户可以对调制信号进行更好的评估和优化。

4. 无线协议分析VSA可以对多种无线通信协议进行分析，如LTE、WCDMA、Wi-Fi、Bluetooth 等。

通过对协议进行解码和分析，用户可以深入理解无线通信的内部机制和运作方式。

这个功能对于无线通信开发和协议优化非常重要。

应用VSA在无线通信领域有着广泛的应用。

以下是一些常见的应用场景：1. 信号测量和分析VSA主要用于对无线通信信号的测量和分析。

阻抗分析仪的原理介绍阻抗分析仪（Impedance Analyzer），又称为矢量网络分析仪（Vector Network Analyzer），是一种常见的测试仪器，用于测量电路或材料对交流电的阻抗响应。

它是大多数电子、电力、测量、无线电和通信专业的必备工具，广泛应用于电子行业的研发、生产和维护中。

阻抗概念在介绍阻抗分析仪的原理之前，我们先来了解一下阻抗的概念。

阻抗是指一个电路或器件对交流电作出的电阻和电抗的综合响应。

在交流电路中，阻抗是由电阻、电感和电容构成的，它的大小和相位角度表示了电路对交流电的响应特征。

阻抗分析仪的作用就是通过测量电路或材料对交流电的阻抗响应，分析其频率特性、相位特性和幅值特性，从而得到该电路或材料的物理特性和电性能。

原理介绍阻抗分析仪实际上是由一台信号发生器和一台频率响应分析仪组成的系统。

信号发生器产生一定频率的交流信号，经过被测试电路或材料阻抗后，由频率响应分析仪检测信号的频率、幅值和相位，根据检测到的数据进行计算和分析，最终得到电路或材料的阻抗特性。

具体的工作原理如下：1.信号源产生一定频率的正弦信号，并将信号输入到测试端口。

2.测试端口将信号输送到被测试电路或材料，电路或材料对交流信号作出阻抗响应。

3.频率响应分析仪将响应信号从电路或材料输出端口检测并分析。

4.频率响应分析仪将检测到的数据传输到控制器，控制器计算电路或材料的阻抗特性，并将结果显示在屏幕上或存储到计算机中。

优势和应用阻抗分析仪作为一种重要的测试仪器，具有以下优势：1.精度高：阻抗分析仪是一种基于数值模拟和计算机辅助设计的仪器，可以对电路或材料的阻抗特性进行高精度的测量和分析。

2.频率范围广：阻抗分析仪可以测量的频率范围非常广，从 kHz 数量级到 GHz 数量级都可以覆盖，能够满足不同应用领域的需求。

3.数据可信度高：阻抗分析仪的数据处理和分析软件成熟，可以通过数据校正、修正和比对来提升测试结果的可信度。

网络分析仪的原理是怎样的呢1. 网络分析仪的定义网络分析仪（Network Analyzer）是一种电子测试仪器，用于测量和分析电路或系统中的射频（RF）和微波（MW）信号。

由于射频和微波信号相当复杂和高频，因此需要专门的仪器对其进行测量和分析。

网络分析仪是一种高科技仪器，主要用于电路设计和测试、通信网络的调试等领域。

2. 网络分析仪的分类网络分析仪大致可以分为下面三类：•矢量网络分析仪（VNA）：是一种能够同时测量反射系数和传输系数的仪器。

矢量网络分析仪能够提供广泛的频率范围和高精度的测量。

•谱分析仪（SA）：是一种能够对电磁波进行频谱分析的仪器。

谱分析仪可以计算出信号的频率、带宽、功率、调制等参数。

•时间域反射仪（TDR）：是一种利用脉冲反射原理对电缆进行测量的仪器。

时间域反射仪能够显示出信号的反射点和传播路径，可用于电缆测试及其他信号的传输性质分析。

3. 网络分析仪的原理网络分析仪的原理是基于斯密特（S-Parameter）和传输参数（T-Parameter）理论的。

通过对被测器件采集反射系数和传输系数两部分数据，在傅里叶变换后得到被测件的传输函数、几何参数、材料特性等物理量。

其中，反射系数和传输系数的测量是通过射频源、向前传输系数测量器和向后反射系数测量器三者共同构成的系统来完成的。

网络分析仪的工作原理可以分为以下几个步骤：1.用射频信号源产生一定频率和幅度的射频信号。

2.将产生的信号输入到矢量网络分析仪的端口1，并通过射频源调整端口2的幅度和相位，使其与端口1的信号相位一致。

3.将被测器件接在端口1和端口2之间，并调整射频源的频率范围，观察反射系数和传输系数的变化，获得反射系数和传输系数的曲线。

4.分析反射系数和传输系数的曲线，得到被测器件的射频特性和传输特性等物理参数。

4. 网络分析仪的应用网络分析仪广泛应用于电路设计和测试、通信网络的调试、天线设计、射频元器件的测试等领域。

其中，电路测试是网络分析仪最主要的应用之一。

网络分析仪工作原理網絡分析儀工作原理矢量网络分析仪,它本身自带了一个信号发生器，可以对一个频段进行频率扫描. 如果是单端口测量的话，将激励信号加在端口上，通过测量反射回来信号的幅度和相位，就可以判断出阻抗或者反射情况。

而对于双端口测量，则还可以测量传输参数。

由于受分布参数等影响明显，所以网络分析仪使用之前必须进行校准。

校准是为了消除系统误差在双端口校准中总共12项误差常用OSLT或TRL校准方法網絡分析儀常見問題：网络分析仪在使用中遇到的几个问题：我刚接触网络分析仪，手上又没有什么资料，只能摸索着使用!在使用中遇到一些扰人的问题，总结如下：1。

网络分析仪的校准还是不清楚!校准中通常所说的是选定基准平面，比如我我从port口接一跟电缆线,用电缆线测试产品的性能，电缆线与产品接头的一段就是所谓的基准面！第一：比如我选择750mm与选择1000mm 的电缆线,对测试产品到底有没有影响，按照校准原则,只要校准平面我选贼与产品的接口处,前面的不管是什么，都能校准好的!问：电缆线的指标，VSWR与插损的大小对产品指标到底有没有影响!比如我的电缆线的VSWR是1。

2，但是我的产品的VSWR是1.15，这样的线对指标有没有影响？还有线的插损对指标有没影响！？第二:一般情况下我是用两端口的,在两端口的时候，校准直通时要用到机械校准件中的一个直通（因为我的电缆线都是SMA接头的），但是直通是有一定的插损的。

为了比较,我用电子校准校准件校准再测量产品，发现机械校准的直通确实对产品的插损有影响的！测试同一个产品，我用电子校准的测的比用机械的插损要大0.08—0，15个dB的！问：电子校准件与机械校准件是有区别的吗？我用安捷伦的电子校准件能否给安立的仪器校准呢？还有一个问题，我想用网分仪测试电缆线的好坏，想了几个办法如下,感觉都不是完美!1.电缆线一端接port口,一端接匹配负载（负载假设是新的，能做到完全匹配），然后用网分仪分析VSWR，这样的问题是网分仪port口我没校准，这样的结果能做为电缆线好坏的参考么`？2。

矢量网络分析仪矢量网络分析仪是一种用于测量电路参数并分析信号传输性能的仪器。

它通常用于测试无线电频率器件、天线和电缆等。

工作原理矢量网络分析仪通过在设备端口发送测试信号并测量信号在设备输入端口处的幅度和相位响应来评估设备性能。

该仪器能够测量设备的反射损耗、传输损耗、驻波比等参数，从而帮助工程师优化电路设计。

矢量网络分析仪通过控制测试频率和功率等参数，可以测量各种射频和微波设备的性能。

应用领域矢量网络分析仪在通信、雷达、卫星通信等领域都得到广泛应用。

在通信系统中，矢量网络分析仪可用于评估天线性能、分析信号传输特性，从而提高系统性能和稳定性。

在雷达系统中，矢量网络分析仪可以用于测试反射损耗、驻波比等参数，帮助工程师调试和优化系统。

在卫星通信系统中，矢量网络分析仪可以用于测试信号传输质量，确保通信系统正常运行。

常见类型根据测试频率范围不同，矢量网络分析仪可以分为LF、HF、VHF、UHF、SHF、EHF等不同类型。

同时，根据测试端口数量，还可以分为单口和多口矢量网络分析仪。

一般来说，多口矢量网络分析仪可同时测量多个端口之间的相互作用，适用于复杂系统的测试和分析。

矢量网络分析仪的发展趋势随着通信技术的发展和射频微波领域的不断创新，矢量网络分析仪的性能要求也越来越高。

未来，矢量网络分析仪将更加智能化，具有更高的测量精度和频率覆盖范围，以满足日益复杂的电路设计和测试需求。

同时，随着5G技术的广泛应用，矢量网络分析仪在通信系统中的重要性将进一步提升。

总结矢量网络分析仪作为一种重要的电子测量仪器，在射频微波领域有着广泛的应用。

它可以帮助工程师评估设备性能，优化电路设计，提高系统性能和稳定性。

随着技术的不断进步，矢量网络分析仪将不断演化，更好地满足工程师对电路测试的需求。

矢量分析仪矢量分析仪是一种广泛应用于科学研究、工程设计和数据分析等领域的仪器设备。

它能够对矢量量进行测量和分析，提供准确的数据结果和可视化图像，为用户提供可靠的参考和决策依据。

本文将介绍矢量分析仪的原理、分类、应用以及未来发展趋势。

矢量分析仪的原理是基于电磁场的测量和分析。

它通过使用电场、磁场和频率等相关参数来描述矢量量，并将其转化为数字信号进行处理。

矢量分析仪采用了先进的传感器技术和信号处理算法，能够对矢量量进行高精度的测量和分析。

根据使用的原理和测量对象的不同，矢量分析仪可以分为多种类型。

常见的包括频谱矢量分析仪、网络矢量分析仪、功率矢量分析仪等。

频谱矢量分析仪主要用于分析和测试信号的频谱特性，可以对信号的频率、幅度、相位等进行准确的测量和分析。

网络矢量分析仪主要用于测试和分析网络参数，可以测量和分析网络的传输特性和阻抗匹配等关键指标。

功率矢量分析仪主要用于测量和分析功率信号的相关参数，可以对功率的分布、增益、损耗等进行精确的测量和分析。

矢量分析仪在科学研究、工程设计和数据分析等领域有着广泛的应用。

在科学研究中，矢量分析仪可以用于分析和测试天文信号、无线电信号和光学信号等，为科学家提供准确的观测数据和研究结果。

在工程设计中，矢量分析仪可以用于测试和分析电路、无线通信系统和雷达等设备的性能和参数，为工程师提供设计和优化的参考依据。

在数据分析中，矢量分析仪可以对大量的矢量量进行测量和分析，提取有用的信息和模式，并为数据科学家提供重要的分析工具和方法。

随着科学技术的不断进步和应用需求的不断增加，矢量分析仪也在不断发展和完善。

未来，矢量分析仪将朝着更高精度、更宽频率范围和更多功能的方向发展。

同时，随着智能化技术的快速发展，矢量分析仪也将与人工智能等先进技术相结合，提供更智能化的数据分析和决策支持。

例如，矢量分析仪可以通过机器学习算法对海量数据进行深度学习和模式识别，从而提高数据分析和预测的准确性和效率。

矢量网络分析仪矢量网络分析仪（VNA）是一种高级电子测试仪器，广泛应用于射频（RF）和微波领域。

它能够测量和分析电路中的信号参数，包括幅度、相位和频率等。

矢量网络分析仪通过发送和接收测试信号，可以帮助工程师们更好地理解和优化电路性能，提高系统的可靠性和性能。

矢量网络分析仪主要由两个部分组成：测试仪器和测试件。

测试仪器通常由一台发送器和一台接收器组成。

发送器用于产生测试信号，并通过传输线将信号发送到被测件上。

接收器则用于接收被测件返回的信号，并分析其参数。

在测试过程中，矢量网络分析仪会测量并记录信号的幅度和相位差等信息，进而通过数学计算来分析电路的传输特性。

矢量网络分析仪具有许多优点。

首先，它能够提供高精度的测量结果。

通过精确的硬件设计和先进的校准算法，矢量网络分析仪能够在广泛频率范围内提供高度准确的测量结果。

其次，它能够快速地测量多个参数。

与传统的多台仪器相比，矢量网络分析仪可以同时测量多种参数，提高了测试效率。

此外，矢量网络分析仪还具有广泛的应用范围。

它可以应用于无线通信、雷达、卫星通信、微波通信等领域，对电路的性能进行监测和调试。

在实际应用中，矢量网络分析仪能够帮助工程师们解决许多问题。

首先，它可以帮助检测电路的频率响应特性。

通过测量输入和输出信号的幅度和相位差，工程师们可以了解电路在不同频率下的传输特性，进而进行优化。

其次，矢量网络分析仪可以帮助识别电路中的故障。

当电路出现问题时，通过测量和比较不同节点的信号参数，工程师们可以精确定位故障位置，并进行修复。

此外，矢量网络分析仪还可以进行网络参数的测量和校准，确保系统的稳定性和可靠性。

然而，矢量网络分析仪也存在一些局限性。

首先，它的价格较高，不是所有的企业和个人都能够承担得起。

其次，矢量网络分析仪操作起来较为复杂，需要一定的专业知识和经验。

因此，在使用矢量网络分析仪时，需要具备一定的技术能力和实践经验。

此外，矢量网络分析仪的测量精度也受到环境和测试件影响，需要进行适当的校准和校验。

矢量网络分析仪知识一、概述（一）用途矢量网络分析仪是微波毫米波测试仪器领域中最为重要、应用最为广泛的一种高精度智能化测试仪器，在业界享有“微波/毫米波测试仪器之王”的美誉，主要用于被测网络散射参量双向S参数的幅频、相频及群时延等特性信息的测量，广泛应用于以相控阵雷达为代表的新一代军用电子装备研制、生产、维修和计量等领域，还可以应用于精确制导、隐身及反隐身、航空航天、卫星通信、雷达侦测和监视、教学实验以及天线与RCS测试、元器件测试、材料测试等诸多领域。

（二）分类与特点矢量网络分析仪可以分为分体式矢量网络分析仪、一体化矢量网络分析仪、高性能矢量网络分析仪、脉冲矢量网络分析仪、毫米波矢量网络分析仪、多端口矢量网络分析仪、非线性矢量网络分析仪、便携式矢量网络分析仪、矢量网络分析仪模块（目前只有VXI总线形式)等类型产品。

●分体式矢量网络分析仪特点采用积木式结构，以主机、信号源、S参数测试装置、控制机等独立设备系统集成，配置灵活，技术指标较高，系列化产品工作频段覆盖45MHz～170GHz，但体积庞大、连接复杂、对操作要求高，已逐渐被一体化、高性能矢量网络分析仪替代。

●一体化矢量网络分析仪特点采用集成式结构，将信号源、S参数测试装置、幅相接收机等集成在一个机箱内，体积小、测试方便，代表着矢量网络分析仪体系结构的发展方向。

早期的一体化矢量网络分析仪工作频率主要为20GHz以内，目前正向高性能的新一代产品线全面过渡。

●高性能矢量网络分析仪特点采用基于多处理器的嵌入式计算机平台、基于模块化的多级倍频稳幅和宽带混频接收架构以及基于Windows操作系统的多线程实时测量软件平台，操作方便，扩展灵活，技术指标较之以往产品有质的提升，工作频段覆盖300kHz～67GHz，突破基于平台式体系架构设计的自主产品发展理论，代表着矢量网络分析仪的主要发展方向。

●脉冲矢量网络分析仪特点以微波脉冲调制信号作为激励信号，在继承连续波矢量网络分析仪宽频带、高精度和高速测量特点的基础上，能够在实时测量状态下获得被测电子元器件和电子装备在脉冲调制激励信号状态下的幅频、相频和群时延特性信息，满足新体制军用电子装备的测试需求，目前可实现100ns脉冲窄带信号测量，工作频率上限可达40GHz。

矢量网络分析仪介绍矢量网络分析仪（Vector Network Analyzer，VNA）是现代无线通信领域中不可或缺的测试设备之一，用来测量网络中各个点之间的复数反射系数、传输系数、延迟等特征参数。

它的应用场景非常广泛，包括电磁兼容性测试，毫米波通信测试，天线设计优化，信号测量分析，信号灵敏度研究等。

矢量网络分析仪一般是由频率源，微波信号传输和接收件，数据处理与显示设备组成。

通过矢量网络分析仪可以获得电路中各个测试端口的传输参数，包括S参数，即散射参数。

S参数是指有源器件或无源器件中存在的散射系数，包括反射系数（S11，S22）和传输系数（S21，S12）两种。

反射系数和传输系数是矢量网络分析仪的明星参数，因为它们能够完整地描述某个端口的性能，并可以用它们来计算其他参数，如误差系数、电功率、噪声系数等。

S11反射系数表征能量从端口1反射回同一端口1的程度，S22反射系数则是表征能量从端口2反射回同一端口2的程度。

而S21传输系数则反映了从端口1到端口2的传输效率，S12则反映了从端口2到端口1的传输效率。

除了S参数，矢量网络分析仪还可以进行时域仿真，即测量电路中不同信号随时间的变化情况。

矢量网络分析仪还可以进行功率扫描测试，测试器件的故障情况。

除了传统的基础测试外，矢量网络分析仪还有一些应用领域的拓展。

电磁兼容性测试：电磁兼容性是指不同设备之间共享和保护电磁环境的能力。

矢量网络分析仪可以用于电磁兼容性测试中，测量不同设备之间的干扰和抗干扰能力。

毫米波通信测试：毫米波通信是5G通信的关键技术之一，用于实现高速数据传输。

矢量网络分析仪可以在毫米波波段进行测试，测量毫米波通信信号的传输和反射特性。

天线设计优化：天线是无线通信领域中的关键组件之一，它的性能直接影响到通信质量。

矢量网络分析仪可以测量不同天线设计的反射系数、辐射模式和带宽等特征参数，来实现天线设计的优化。

信号测量分析：在实际应用场景中，矢量网络分析仪可以用于测量和分析信号的特性，如时域特性、频域特性、噪声特性等。
