矢量网络分析仪

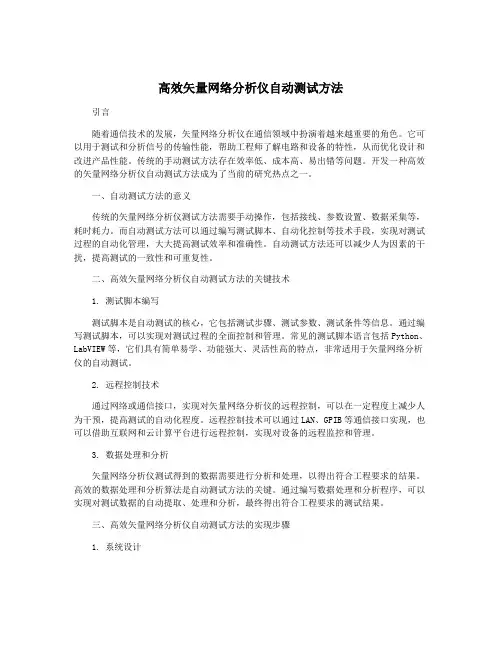

高效矢量网络分析仪自动测试方法引言随着通信技术的发展，矢量网络分析仪在通信领域中扮演着越来越重要的角色。

它可以用于测试和分析信号的传输性能，帮助工程师了解电路和设备的特性，从而优化设计和改进产品性能。

传统的手动测试方法存在效率低、成本高、易出错等问题。

开发一种高效的矢量网络分析仪自动测试方法成为了当前的研究热点之一。

一、自动测试方法的意义传统的矢量网络分析仪测试方法需要手动操作，包括接线、参数设置、数据采集等，耗时耗力。

而自动测试方法可以通过编写测试脚本、自动化控制等技术手段，实现对测试过程的自动化管理，大大提高测试效率和准确性。

自动测试方法还可以减少人为因素的干扰，提高测试的一致性和可重复性。

二、高效矢量网络分析仪自动测试方法的关键技术1. 测试脚本编写测试脚本是自动测试的核心，它包括测试步骤、测试参数、测试条件等信息。

通过编写测试脚本，可以实现对测试过程的全面控制和管理。

常见的测试脚本语言包括Python、LabVIEW等，它们具有简单易学、功能强大、灵活性高的特点，非常适用于矢量网络分析仪的自动测试。

2. 远程控制技术通过网络或通信接口，实现对矢量网络分析仪的远程控制，可以在一定程度上减少人为干预，提高测试的自动化程度。

远程控制技术可以通过LAN、GPIB等通信接口实现，也可以借助互联网和云计算平台进行远程控制，实现对设备的远程监控和管理。

3. 数据处理和分析矢量网络分析仪测试得到的数据需要进行分析和处理，以得出符合工程要求的结果。

高效的数据处理和分析算法是自动测试方法的关键。

通过编写数据处理和分析程序，可以实现对测试数据的自动提取、处理和分析，最终得出符合工程要求的测试结果。

三、高效矢量网络分析仪自动测试方法的实现步骤1. 系统设计首先需要设计测试系统的结构和组成，明确测试的目的、要求和流程。

考虑相关设备的选择和布局、测试脚本的编写、数据处理和分析算法的设计等方面，进行系统的整体设计。

2. 测试脚本编写根据系统设计的要求，编写相应的测试脚本。

矢量网络分析仪的使用一、实验目的1.初步掌握矢量网络分析仪的操作使用方法;2.掌握使用矢量网络分析仪测量微带传输线在不同滤波器下的s参数，幅值，相角（arg），损耗，驻波比;二、实验仪器射频微波与天线的接收装置，两根SMA线三、实验内容及步骤1.连接带通滤波器的滤波输入和矢量分析仪的DET端口，滤波输出和矢量分析仪的DUT端口，可通过显示屏观察S11反射系数和S21传输系数的特性参数。

2.利用鼠标点击device选择cmo3，此时可以通过图形上方S11下拉箭头处进行参数切换。

3.再次点击device选择sweep parameters设置频率范围和频点，带通滤波器频率范围为1500MHZ-3000MHZ，低通滤波器为200MHZ-3000MHZ，频点设为500。

4.点击左下角加号可显示图中频率对应的数值，拖动滑块可改变频率。

四、实验结果及分析1、低通滤波器相对电平（mag(s11)）-11.3dB相位（arg）-11.3°模值（|z|）82Ω实部（z_re(s11)）79.6Ω虚部（z_im(s11)）-19.8Ω驻波比（swr(s11)）1.742、高通滤波器相对电平（mag(s11)）-12.2dB相位（arg）-22.4°模值（|z|）78.6Ω8实部（z_re(s11)）77.2Ω虚部（z_im(s11)）-15.1Ω驻波比（swr(s11)）1.663、带通滤波器相对电平（mag(s11)）-7.1dB相位（arg）-39.2°模值（|z|）96.7Ω实部（z_re(s11)）79.2Ω虚部（z_im(s11)）-55.1Ω驻波比（swr(s11)）2.604、带阻滤波器相对电平（mag(s11)）-6.6dB相位（arg）-4.3°模值（|z|）137.7Ω实部（z_re(s11)）136.9Ω虚部（z_im(s11)）-11.7Ω驻波比（swr(s11)）2.765、带通滤波器LTCC相位（arg）-15°模值（|z|）58Ω实部（z_re(s11)）40Ω虚部（z_im(s11)）42Ω驻波比（swr(s11)）2.6。

矢量网络分析仪使用教程矢量网络分析仪（Vector Network Analyzer，简称VNA）是一种用于测量和分析电磁网络参数的高精度仪器。

它主要用于测试和优化射频和微波器件的性能，如天线、滤波器、放大器、集成电路等。

本文将为您提供一份针对矢量网络分析仪的使用教程，帮助您快速上手使用该仪器。

一、仪器介绍矢量网络分析仪是一种精密仪器，主要由信号源、接收器和调制器等组成。

它能够通过在被测设备上施加相应的输入信号，并测量输出信号的幅度和相位，从而计算出设备的散射参数（S-parameters）。

矢量网络分析仪通常具有高精度、宽频率范围和高灵敏度等特点，能够提供准确的测量结果。

二、基本操作1. 连接被测设备：首先，将矢量网络分析仪的输出端口与被测设备的输入端口连接，确保连接牢固。

如果被测设备具有多个端口，需要逐个连接。

2. 仪器校准：在测量之前，需要对矢量网络分析仪进行校准，以确保测量结果的准确性。

通常有三种常见的校准方法：全开路校准、全短路校准和全负载校准。

具体的校准方法可以根据被测设备的性质和实际需求进行选择。

3. 设置测量参数：在测量之前，需要设置一些测量参数，如频率范围、功率级别、测量类型等。

这些参数可以根据被测设备的特性和实际需求进行调整。

4. 启动测量：配置好测量参数后，可以开始进行测量。

在测量过程中，矢量网络分析仪会自动控制信号源和接收器，并采集输入和输出信号的数据。

5. 数据分析：测量完成后，可以通过矢量网络分析仪的软件对测量数据进行分析和处理。

常见的数据处理操作包括绘制频率响应图、计算散射参数、优化器件设计等。

三、注意事项1. 确保连接正确：在使用矢量网络分析仪进行测量前，需要确保所有连接正确无误，以避免测量误差的发生。

同时，还需要确保连接的电缆和连接器的质量良好，以减小测量误差。

2. 避免干扰源：在进行测量时，需要避免与其他无关信号源相互干扰，如电源噪音、射频噪声等。

可以通过在实验室中采取屏蔽措施来减小干扰。

矢量网络分析仪的原理介绍矢量网络分析仪（Vector Network Analyzer，简称VNA）是用于测量微波电路参数的一种测试仪器。

它可以同时测量幅度和相位，由此可以得到电路的S参数，进而确定电路的电学特性。

原理VNA的核心是一组相互独立的大功率信号源和敏感的接收器，它们分别通过大量的各向异性元件、耦合器以及各种整流器、差分与单端平衡器和放大器等等电路连接起来。

VNA中最基本的组件是频率控制单元，它使用一个可变频率信号源来生成一个宽频信号作为输入信号，并令它经过电路中的传输诸元、非线性元件、各种过渡网络等，从而获得电路的各种参数。

VNA的工作原理可以简单地分为以下几个步骤：1.VNA内置的信号源生成一个可变频率的信号，并将该信号通过耦合器输入待测电路中；2.信号在待测电路中进行传播，经过一些变化，并从待测电路中输出；3.输出信号再通过耦合器进入VNA中的接收器，接收器将输出的信号与输入的信号进行比较，以测量待测电路的各种参数；4.VNA将测量所得的各种参数进行处理，即可确定待测电路的S参数。

优点VNA具有以下几个优点：1.高精度和高灵敏度：VNA的测量精度通常可达到0.1 dB，接近于理论计算值，测试范围也非常宽；2.测量速度快：VNA的测量速度通常可以达到数毫秒，节省了大量的时间；3.大量的参数：VNA可以测量电路的各种参数，如S参数、Y参数、Z参数等等；4.多功能应用：VNA不仅可以测量微波电路，也可以用于其他领域如光学、无线通信等。

应用VNA的主要应用领域有以下几个：1.无线通信：VNA可以测量各种无线通信设备的电学特性，如天线、滤波器、变频器等等；2.微波电路设计和生产：VNA可以帮助设计人员快速准确地了解电路的性能，并帮助改进电路设计；3.光学：VNA可以用于测量光学器件的特性，并对光学器件进行性能评估；4.材料研究：VNA可以帮助研究人员了解各种特性材料的电学特性。

总结矢量网络分析仪是一种常用的微波测试仪器，它可以测量电路的各种参数，具有高精度和高灵敏度等优点，已经成为无线通信、微波电路设计和生产、光学、材料研究等领域必备的测试仪器。

NanoVNA-F V3便携式矢量网络分析仪用户手册Rev.1.0(适用于V0.5.0版本固件)杭州矢志信息科技有限公司Hangzhou SYSJOINT Information Technology Co.,Ltd.目录1.产品简介 (1)1.1.关于NanoVNA-F V3 (1)1.2.产品特点 (1)1.3.技术指标 (2)1.4.VNA基础知识 (3)2.产品外观 (4)3.用户界面 (5)3.1.主界面 (5)3.2.菜单 (8)3.3.键盘 (8)4.菜单功能 (9)4.1.显示 (9)4.2.标记 (12)4.3.频率设置 (14)4.4.校准 (16)4.5.回调/保存 (20)4.6.时域变换TDR (20)4.7.设置 (22)4.8.存储功能 (25)5.用户自定义信息 (25)6.夜间模式 (25)7.上位机 (26)8.串口命令 (28)8.1.连接串口 (28)8.2.命令详解 (30)9.固件升级 (39)1.产品简介1.1.关于NanoVNA-F V3NanoVNA-F V3是一款便携式矢量网络分析仪（Vector Network Analyzer,VNA），测量频率范围1MHz~6GHz，可测量S11和S21参数，其中，S11动态范围50dB，S21动态范围65dB。

NanoVNA-F V3可用于测试MF/HF/VHF/UHF/SHF频段的各类天线，如短波天线、ISM频段天线、WiFi天线、蓝牙天线、GPS天线等，也可用于测量滤波器、放大器、衰减器、电缆、功分器、耦合器、双工器等射频组件，并支持幅频曲线、相频曲线、驻波比、史密斯圆图、极坐标、群时延等多种显示格式。

此外，NanoVNA-F V3还具有TDR功能，可用于测量电缆长度。

NanoVNA-F V3采用全金属机壳设计，坚固耐用，并可有效屏蔽电磁干扰。

机身尺寸125mmx75mmx20mm，小巧便携。

机身采用SMA型射频接头，并配备了高品质SMA延长缆，方便连接各类被测件。

矢网分析仪原理目录1.一类独一无二的仪器2.网络分析仪的发展3.网络分析理论4.网络分析仪测量方法5.网络分析仪架构6.误差和不确定度7.校准8.工序要求9.一台仪器，多种应用10.其它资源:1. 一类独一无二的仪器网络分析仪是一类功能强大的仪器，正确使用时，可以达到极高的精度。

它的应用也十分广泛，在很多行业都不可或缺，尤其对测量射频(RF)元件和设备的线性特性方面非常有用。

现代网络分析仪还可用于更具体的应用，例如，信号完整性和材料测量。

随着NI PXIe - 5632的问世，用户可轻松地将网络分析仪应用于设计验证和生产线测试中，完全摆脱传统网络分析仪成本高、占地面积大的束缚。

2. 网络分析仪的发展矢量网络分析仪，比如图1所示的NI PXIe-5632可用于测量设备的幅度、相位和阻抗。

由于网络分析仪是一种封闭的激励-响应系统，因此可在测量RF特性时实现绝佳的精度。

而充分理解网络分析仪的基本原理对于最大限度地受益于网络分析仪至关重要。

图1.NI PXIe-5632矢量网络分析仪在过去的十年中，矢量网络分析仪由于其较低的成本和高效的制造技术受到越来越多业内人士的青睐，其风头已经盖过标量网络分析仪。

虽然网络分析理论已经存在了数十年，但是直到20世纪80年代初期第一台现代独立台式分析仪才诞生。

在此之前，网络分析仪身形庞大复杂，由众多仪器和外部器件组合而成，且功能有限。

NI PXIe-5632的推出标志着网络分析仪发展的又一个里程碑，它将矢量网络分析功能成功地添加到软件定义的灵活PXI模块化仪器平台。

通常我们需要大量的测量实践，才能精确地测量幅值和相位参数，避免重大错误。

在部分射频仪器中，由于测量的不确定性，小误差很可能会被忽略不计，而对于网络分析仪等精确的仪器，这些小误差却是不容忽视的。

3. 网络分析理论网络是一个高频率使用术语，具有很多种现代的定义。

就网络分析而言，网络指一组内部相互关联的电子元器件。

S参数定义矢量网络分析仪基础知识和S参数测量S参数是描述线性电路的重要参数，用于描述电路的传输特性。

S参数测量是设计和分析微波电路的重要手段。

本文将介绍S参数的定义、矢量网络分析仪基础知识和S参数测量的方法。

1.S参数定义S参数，即散射参数（Scattering parameters），是描述电路的传输特性的一组参数。

在一个多端口网络中，每个端口都可以分别看作是一个发射端口和一个接收端口。

S参数描述了从发射端口射入电磁波与接收端口接收的电磁波之间的关系。

一个二端口网络的S参数通常用S11、S12、S21和S22来表示。

其中，S11表示从端口1发射的波经过网络后返回端口1的比例系数，S12表示从端口2发射的波经过网络后到达端口1的比例系数，S21表示从端口1发射的波经过网络后到达端口2的比例系数，S22表示从端口2发射的波经过网络后返回端口2的比例系数。

S参数是复数，可以用幅度和相位表示。

2.矢量网络分析仪基础知识矢量网络分析仪是用于测量和分析S参数的仪器。

它可以测量信号的幅度和相位，并绘制相应的频率响应曲线。

矢量网络分析仪通常由发射器、接收器、参考源、功率传感器和频率合成器等部分组成。

矢量网络分析仪通过提供一定频率范围内的连续信号，对待测电路的输入和输出进行测量，并计算出S参数。

在测量过程中，需要将待测电路与矢量网络分析仪连接，通过校准步骤来消除测试线路的误差，确保测量的准确性。

3.S参数测量方法S参数测量通常分为基于功率反射法和功率传输法两种方法。

基于功率反射法的S参数测量是通过测量待测网络的反射功率和传输功率来计算S参数。

该方法适用于测量反射系数较大的网络，如天线。

基于功率传输法的S参数测量是通过测量待测网络的输入功率和输出功率来计算S参数。

该方法适用于测量传输系数较大的网络，如放大器。

在进行S参数测量时，需要进行一系列的校准步骤来消除测试系统中的误差。

常见的校准方法包括短路校准、开路校准和负载校准等。

S参数定义矢量网络分析仪基础知识和S参数测量S参数（Scattering parameters）是一种描述线性电路的频率响应的参数，常用于微波电路和高频电路的设计和分析。

S参数以复数形式表示，包括幅度和相位两个部分，可以描述信号在电路中的功率传递和反射情况。

S参数通常用Sij表示，其中i和j分别表示信号源和负载之间的端口编号。

S11表示输入端口处的反射系数，S22表示输出端口处的反射系数，S21表示从输入端口到输出端口的传输系数，S12表示从输出端口到输入端口的传输系数。

参数的值一般是一个复数，包括幅度和相位两个部分。

矢量网络分析仪基础知识:矢量网络分析仪（Vector Network Analyzer，简称VNA）是用于测量和分析电路的频率响应的仪器。

它能够通过发送和接收信号来测量电路的散射参数，并可以对信号进行幅度和相位的测量。

矢量网络分析仪有多个端口，其中一个端口连接信号源，其他端口用来连接待测电路。

通过在不同频率下测量电路的散射参数，可以得到电路的频率响应，从而了解电路的传输和反射情况。

S参数测量:S参数可以通过矢量网络分析仪来测量。

测量时，信号源会向待测电路的一个端口发送信号，而其他端口的信号会被矢量网络分析仪接收并测量。

具体的S参数测量步骤如下:1.连接待测电路和矢量网络分析仪，确保连接正确。

2.设置矢量网络分析仪的频率范围和步进大小。

3.将矢量网络分析仪设置为"测量模式"，并选择要测量的S参数。

4.开始测量，矢量网络分析仪会依次在每个频率点上测量S参数的幅度和相位。

5.测量完成后，可以通过矢量网络分析仪显示屏上的图表或数据来查看测量结果。

也可以将测量结果导出进行进一步的分析和处理。

S参数测量可以帮助工程师了解电路在不同频率下的传输和反射情况，并用于电路的设计和优化。

在微波电路和高频电路的设计和分析中，S参数测量是一项重要的技术。

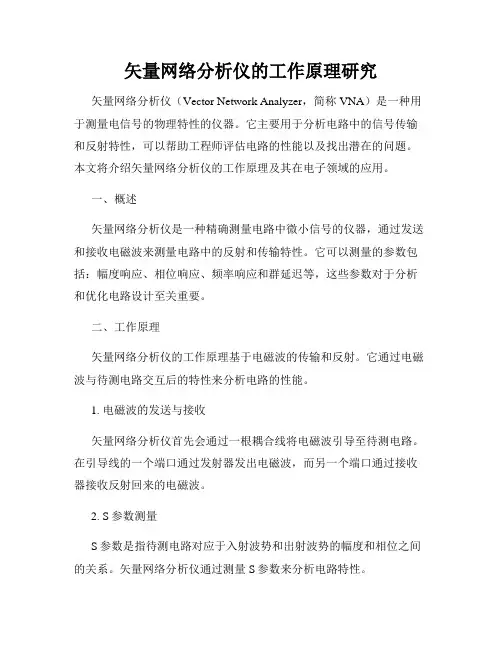

矢量网络分析仪的工作原理研究矢量网络分析仪（Vector Network Analyzer，简称VNA）是一种用于测量电信号的物理特性的仪器。

它主要用于分析电路中的信号传输和反射特性，可以帮助工程师评估电路的性能以及找出潜在的问题。

本文将介绍矢量网络分析仪的工作原理及其在电子领域的应用。

一、概述矢量网络分析仪是一种精确测量电路中微小信号的仪器，通过发送和接收电磁波来测量电路中的反射和传输特性。

它可以测量的参数包括：幅度响应、相位响应、频率响应和群延迟等，这些参数对于分析和优化电路设计至关重要。

二、工作原理矢量网络分析仪的工作原理基于电磁波的传输和反射。

它通过电磁波与待测电路交互后的特性来分析电路的性能。

1. 电磁波的发送与接收矢量网络分析仪首先会通过一根耦合线将电磁波引导至待测电路。

在引导线的一个端口通过发射器发出电磁波，而另一个端口通过接收器接收反射回来的电磁波。

2. S参数测量S参数是指待测电路对应于入射波势和出射波势的幅度和相位之间的关系。

矢量网络分析仪通过测量S参数来分析电路特性。

2.1 反射系数的测量当电磁波传输至待测电路时，部分电磁波会被电路反射回来。

矢量网络分析仪通过测量反射系数（Reflection Coefficient）来评估电路对入射波的反射情况。

2.2 传输系数的测量除了反射系数，矢量网络分析仪还可以测量电路对电磁波传输的影响。

传输系数（Transmission Coefficient）用于表示电路中电磁波的传输效果。

3. 参数计算和结果显示通过测量反射系数和传输系数，矢量网络分析仪可以计算得到其他参数，如增益、驻波比、相位差等。

这些参数可用于评估电路的性能，并可通过显示器或计算机界面进行实时显示。

三、应用领域矢量网络分析仪广泛应用于电子领域的多个方面。

以下是几个常见的应用领域：1. 无线通信矢量网络分析仪在无线通信系统中起到了至关重要的作用。

它可以用于测量天线的电气特性、射频功率放大器的增益、射频滤波器的频率响应等。

矢量网络分析仪的基本原理目录一、内容概览 (2)1.1 矢量网络分析仪的重要性 (3)1.2 矢量网络分析仪的应用领域 (4)二、矢量网络分析仪的基本原理概述 (5)2.1 矢量信号与标量信号的差异 (6)2.2 矢量网络分析仪的工作原理 (7)三、矢量网络分析仪的主要组成部分 (8)3.1 射频模块 (10)3.2 混频器模块 (11)3.3 功率计模块 (12)3.4 天线与开关模块 (13)3.5 控制与显示模块 (14)四、矢量网络分析仪的工作流程 (15)4.1 开启仪器 (17)4.2 连接测试夹具 (17)4.3 设置测试参数 (18)4.4 执行测试 (20)4.5 分析测试结果 (21)五、矢量网络分析仪的测量原理 (22)5.1 矢量电压与电流的计算 (23)5.2 矢量信号的幅度与相位测量 (24)5.3 矢量网络的阻抗与导纳计算 (25)六、矢量网络分析仪的性能指标 (27)6.1 测量范围 (28)6.2 分辨率 (29)七、矢量网络分析仪的选择与使用注意事项 (30)7.1 根据需求选择合适的矢量网络分析仪 (32)7.2 使用前的准备工作 (33)7.3 测试过程中的注意事项 (34)7.4 测试后的数据处理与结果分析 (35)八、结论 (37)8.1 矢量网络分析仪在现代无线通信领域的应用价值 (37)8.2 对矢量网络分析仪未来发展的展望 (38)一、内容概览矢量网络分析仪（Vector Network Analyzer，VNA）是一种先进的微波测量设备，用于评估射频（RF）和微波系统的性能。

它通过精确测量和计算传输功率、反射功率以及其它关键参数，帮助工程师设计和优化无线通信系统、雷达系统和卫星通信系统等。

VNA的工作原理基于电磁波的叠加和干涉。

当一束电磁波通过一个同相位、同频率的平面波信号与一个反射波信号叠加时，会产生一个矢量信号。

这个矢量信号包含了关于系统性能的有用信息，如回波损耗、插入损耗、传输系数等。

系列矢量网络分析仪安全操作及保养规程引言本文档旨在为使用矢量网络分析仪的操作人员提供安全操作和正确的保养方法，以确保设备的安全运行和延长其使用寿命。

请在使用矢量网络分析仪之前仔细阅读本文档，并按照文中规定执行操作。

安全操作规程1.在操作矢量网络分析仪之前，请确保已仔细阅读并理解设备的用户手册，并熟悉设备的基本原理和操作方法。

2.确保工作区域清洁整洁，并远离任何可能引起静电干扰的物质。

3.当前，操作人员应穿着适当的防静电服，并使用相关的静电防护器件，以避免对设备造成静电损害。

4.在操作设备之前，应检查设备及其附件的完整性，并确保所有连接和插头都正常连接。

5.切勿使用损坏的设备或配件，如发现损坏的部分，应立即向维护人员报告并更换。

6.在接通设备电源之前，确保电源开关处于关闭状态，以避免电源突然接通时设备损坏或危险发生。

7.在设备运行期间，应注意观察设备的运行状态，如发现任何异常情况（如异常噪声、烟雾等），应立即停止操作并联系维修人员。

8.使用正确的操作方法和指示进行设备操作，避免过度施加力量或无理切换开关，以防止设备发生电路或功能损坏。

9.在操作设备之前，务必使用正确的电源电压和频率。

10.在设备操作完成后，应正确关闭电源开关，并在操作结束时进行正确的设备关机。

保养规程1.定期检查设备的外观，确保设备表面干净整洁。

2.使用专用的清洁剂和软布清洁设备的表面。

切勿使用酸性或碱性清洁剂，以免损坏设备的外壳。

3.如果设备的连接接口有污垢或氧化物，请使用专用的清洁工具将其清理干净，以确保良好的连接。

4.定期校准设备，以确保其测量结果的准确性。

请参考设备手册中的校准步骤，或联系维修人员进行校准。

5.在设备长时间未使用时，应将设备放置在干燥的环境中，并用防尘罩覆盖设备，以防止灰尘积聚。

6.避免设备暴露在高温、潮湿或腐蚀性环境中，以免影响设备的性能。

7.如果设备需要长时间存放，建议先将其清洁干净，然后放置在适当的包装盒中，并存放在干燥、阴凉的地方。

罗德与施瓦茨 R&S®ZNC 矢量网络分析仪1ZNC 3矢量网络分析仪性能稳定面向未来的平台测试与测量产品手册| 01.002ZNC 3矢量网络分析仪简介对于网络分析仪，用户的期望是高可靠性，卓越的操作便捷性、高精度和大动态范围。

凭借先进的技术和用户友好的操作设计，罗德与施瓦茨在R&S®ZNC 矢量分析仪中实现了所有这些特性。

该网络分析仪的工作频率覆盖9 kHz 至3 GHz ，理想适用于移动通信和电子产品行业中的应用。

ZNC 是研发、生产和检修如滤波器和电缆等射频组件的最佳选择。

ZNC 拥有双向测试装置，可用于测量有源和无源 UT 的全部4个S 参数。

此外，提供的校准方法适用于产品研发和生产过程中的各种测试和测量环境。

该分析仪具有卓越的温度稳定度性和长期稳定性，可以连续数天不间断地测量，且无需重新校准。

这种双端口分析仪纵向尺寸小、结构紧凑，可以为测量预留充足的工作台空间。

该产品能耗低，采用了先进的冷却设计，因而工作噪音极低。

此外，低能耗也进一步降低了运行成本，对环境更加友好。

主要特点J频率范围：9 kHz 至3 GHz J动态范围：130 dB （最大值）J扫描时间短：11 ms 即可扫描完401个点J高温度稳定性：0.01 dB/ºC （典型值）J宽功率扫描范围：–50 dBm 至+13 dBm J中频带宽：1 Hz 至300 kHz J支持手动和自动校准J低迹线噪声：10 kHz IF 中频带宽时仅0.004 dB RMS J高分辨率、12.1" 大型显示屏J触摸屏用户界面北京海洋兴业科技股份有限公司（证券代码：839145）罗德与施瓦茨 ZNC 矢量网络分析仪 3ZNC 3矢量网络分析仪优点和主要特性速度快，精度高、可靠性好 — 高效率开发和生产的保证 J测量时间短 J 100 dB 动态范围时可达20次扫描/秒，可以直接用于滤波器调整J分段扫描速度快，精度高 J可以快速切换仪器的不同设置 J多种分析功能，迹线分析极其简便 J 支持时域分析，可用于故障距离(DTF)测量和滤波器调试Z 第4页网络分析更加简易J菜单结构简洁、清晰，操作效率高 J 可针对每个测量任务，对显示配置进行优化Z 第6页校准简便 — 支持手动或自动校准 J每个测试应用均可找到最佳校准方法 JT SM （直通, 短路, 匹配）—仅需五步操作即可完成全校准 J操作简便、无错误 — 30秒即可完成自动校准 J 高温度稳定性，可以支持长时校准间隔Z 第8页高价值性投资 J面向未来的应用 J测试系统的升级无需重新编制系统软件 J 支持多种用户语言的操作界面Z 第10页北京海洋兴业科技股份有限公司（证券代码：839145）4快速度、高精确和高可靠性—高效率产品研发和生产的保证采用分段扫描的滤波器测量测量时间短ZNB 具有测量速度快的特性，这得益于以下原因：信号合成器的设置时间短；直到显示模块的高速数据处理通路；高速LAN 或IEC/IEEE 总线将数据传输至控制器。

高效矢量网络分析仪自动测试方法高效矢量网络分析仪（Vector Network Analyzer，VNA）是一种用于测量微波器件特性的仪器，通常被用于无线通讯、卫星通讯、无线电电视和雷达等领域。

针对多次测试同一样本或需要大规模测试的场景，可以采用自动测试方法，提高测试效率。

本文将介绍高效矢量网络分析仪自动测试方法。

一、自动测试系统原理矢量网络分析仪可以测量S参数，S参数是描述线性网络传输特性的参数，包括幅度和相位信息。

自动测试系统可以自动控制VNA，执行测试任务并保存测试结果。

自动测试系统一般包括测试计划、测试执行、测试分析和测试报告等步骤。

测试计划：包括测试样本的信息（如样本数量、名称、测量频率范围等）、测试参数（如功率、带宽等）和测试模式（如扫频模式、点频模式等）等信息。

测试执行：自动测试系统会执行测试计划中的测试任务，对每个测试样本在指定的频率范围内进行测试，并保存测试结果。

测试分析：对测试结果进行分析，验证测试数据的准确性。

测试报告：将测试结果输出为报告，包括图表和数据表格。

自动测试系统的组成包括自动测量控制器、测试仪器、测试软件和测试固件等。

自动测量控制器：成为测试平台，用于控制测试仪器的各种参数（如频率、功率、灵敏度等），也可以预设多种参数组合，可以快速执行测试任务，也可以实现自动调整测试参数并得到正确的结果。

控制器通常通过串行端口、USB或以太网等接口与计算机或其他工作站连接，与测试软件相互配合，实现自动化控制测试仪器。

测试仪器：主要包括高效矢量网络分析仪(VNA)、功率计、信号源、负载和开关等。

测试仪器必须能够支持自动方式控制，并通过指定的接口与计算机和控制器通信。

测试软件：测试软件是自动测试系统的核心，提供测试计划的管理、测试执行的自动化、测试结果的分析、测试报告的生成等功能。

测试固件：测试固件是安装在测试仪器上的，通常包括测试程序、控制参数和测试过程中自动收集到的数据等信息。

高效矢量网络分析仪自动测试方法随着通信技术的不断发展，矢量网络分析仪在电信、无线通信、微波领域等方面得到了广泛的应用。

矢量网络分析仪是一种用于测量电路、天线等无线电频率特性的仪器，其能够实现高精度、高速度的测试。

由于矢量网络分析仪的测试过程通常需要手动操作，测试效率较低，且容易出现人为错误。

研究高效矢量网络分析仪自动测试方法对于提高测试效率、减少测试成本具有重要意义。

1.提高测试效率矢量网络分析仪在测试某些复杂电路或器件时，需要进行大量的参数调整和测试操作。

传统的手动测试方法需要操作人员不断调整仪器参数，并进行测试操作，耗时耗力。

而自动测试方法可以通过编程的方式实现对矢量网络分析仪的控制，实现自动化测试，大大提高了测试效率。

2.减少测试成本人为操作容易出现错误，导致测试数据不准确，同时手动测试工作量大，测试成本较高。

而自动测试方法可以减少人为错误，提高测试准确度，并且节约人力成本，降低测试成本。

3.实现远程监控通过自动测试方法，可以实现对矢量网络分析仪的远程控制和监控，使得测试过程更加灵活和便捷。

1.控制软件开发实现矢量网络分析仪自动测试的第一步是开发控制软件。

控制软件需要能够实现对矢量网络分析仪的控制和数据采集功能。

通常采用LabVIEW、MATLAB等软件开发平台进行控制软件的开发，根据测试需求编写相应的控制程序。

2.建立测试模型在控制软件中，需要建立相应的测试模型，包括测试参数设置、测试流程设置等。

针对不同的测试对象，可以建立不同的测试模型，以满足不同的测试需求。

3.参数自动调整在进行测试时，需要根据测试模型设定相应的测试参数，如频率范围、功率水平等。

通过控制软件实现对矢量网络分析仪参数的自动调整，以适应不同的测试要求。

4.数据采集和分析在测试过程中，需要实时采集测试数据，并对数据进行分析和处理。

通过控制软件实现对测试数据的实时采集和图表显示，并可以根据需要进行数据处理和统计分析，提取测试结果。

矢量网络分析仪知识一、概述（一）用途矢量网络分析仪是微波毫米波测试仪器领域中最为重要、应用最为广泛的一种高精度智能化测试仪器，在业界享有“微波/毫米波测试仪器之王”的美誉，主要用于被测网络散射参量双向S参数的幅频、相频及群时延等特性信息的测量，广泛应用于以相控阵雷达为代表的新一代军用电子装备研制、生产、维修和计量等领域，还可以应用于精确制导、隐身及反隐身、航空航天、卫星通信、雷达侦测和监视、教学实验以及天线与RCS测试、元器件测试、材料测试等诸多领域。

（二）分类与特点矢量网络分析仪可以分为分体式矢量网络分析仪、一体化矢量网络分析仪、高性能矢量网络分析仪、脉冲矢量网络分析仪、毫米波矢量网络分析仪、多端口矢量网络分析仪、非线性矢量网络分析仪、便携式矢量网络分析仪、矢量网络分析仪模块（目前只有VXI总线形式)等类型产品。

●分体式矢量网络分析仪特点采用积木式结构，以主机、信号源、S参数测试装置、控制机等独立设备系统集成，配置灵活，技术指标较高，系列化产品工作频段覆盖45MHz～170GHz，但体积庞大、连接复杂、对操作要求高，已逐渐被一体化、高性能矢量网络分析仪替代。

●一体化矢量网络分析仪特点采用集成式结构，将信号源、S参数测试装置、幅相接收机等集成在一个机箱内，体积小、测试方便，代表着矢量网络分析仪体系结构的发展方向。

早期的一体化矢量网络分析仪工作频率主要为20GHz以内，目前正向高性能的新一代产品线全面过渡。

●高性能矢量网络分析仪特点采用基于多处理器的嵌入式计算机平台、基于模块化的多级倍频稳幅和宽带混频接收架构以及基于Windows操作系统的多线程实时测量软件平台，操作方便，扩展灵活，技术指标较之以往产品有质的提升，工作频段覆盖300kHz～67GHz，突破基于平台式体系架构设计的自主产品发展理论，代表着矢量网络分析仪的主要发展方向。

●脉冲矢量网络分析仪特点以微波脉冲调制信号作为激励信号，在继承连续波矢量网络分析仪宽频带、高精度和高速测量特点的基础上，能够在实时测量状态下获得被测电子元器件和电子装备在脉冲调制激励信号状态下的幅频、相频和群时延特性信息，满足新体制军用电子装备的测试需求，目前可实现100ns脉冲窄带信号测量，工作频率上限可达40GHz。

矢量网络分析仪介绍矢量网络分析仪（Vector Network Analyzer，VNA）是现代无线通信领域中不可或缺的测试设备之一，用来测量网络中各个点之间的复数反射系数、传输系数、延迟等特征参数。

它的应用场景非常广泛，包括电磁兼容性测试，毫米波通信测试，天线设计优化，信号测量分析，信号灵敏度研究等。

矢量网络分析仪一般是由频率源，微波信号传输和接收件，数据处理与显示设备组成。

通过矢量网络分析仪可以获得电路中各个测试端口的传输参数，包括S参数，即散射参数。

S参数是指有源器件或无源器件中存在的散射系数，包括反射系数（S11，S22）和传输系数（S21，S12）两种。

反射系数和传输系数是矢量网络分析仪的明星参数，因为它们能够完整地描述某个端口的性能，并可以用它们来计算其他参数，如误差系数、电功率、噪声系数等。

S11反射系数表征能量从端口1反射回同一端口1的程度，S22反射系数则是表征能量从端口2反射回同一端口2的程度。

而S21传输系数则反映了从端口1到端口2的传输效率，S12则反映了从端口2到端口1的传输效率。

除了S参数，矢量网络分析仪还可以进行时域仿真，即测量电路中不同信号随时间的变化情况。

矢量网络分析仪还可以进行功率扫描测试，测试器件的故障情况。

除了传统的基础测试外，矢量网络分析仪还有一些应用领域的拓展。

电磁兼容性测试：电磁兼容性是指不同设备之间共享和保护电磁环境的能力。

矢量网络分析仪可以用于电磁兼容性测试中，测量不同设备之间的干扰和抗干扰能力。

毫米波通信测试：毫米波通信是5G通信的关键技术之一，用于实现高速数据传输。

矢量网络分析仪可以在毫米波波段进行测试，测量毫米波通信信号的传输和反射特性。

天线设计优化：天线是无线通信领域中的关键组件之一，它的性能直接影响到通信质量。

矢量网络分析仪可以测量不同天线设计的反射系数、辐射模式和带宽等特征参数，来实现天线设计的优化。

信号测量分析：在实际应用场景中，矢量网络分析仪可以用于测量和分析信号的特性，如时域特性、频域特性、噪声特性等。
