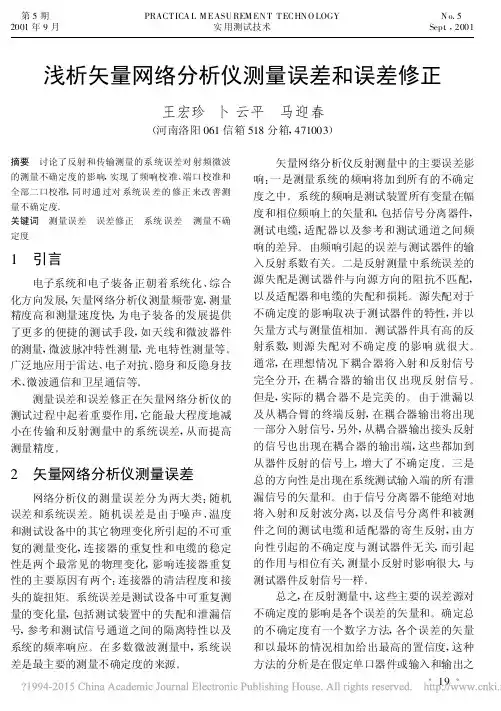

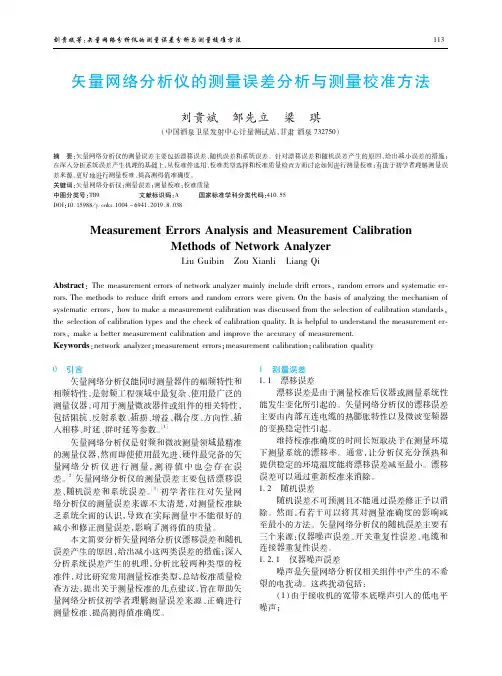

矢量网络分析仪的误差分析和处理一、矢量网络分析仪的误差来源矢量网络分析仪的测量的误差主要有漂移误差、随机误差、系统误差这三大种类。

1、漂移误差漂移误差是由于进行校准之后仪器或测试系统性能发生变化所引起，主要由测试装置内部互连电缆的热膨胀特性以及微波变频器的变换稳定性引起,且可以通过重新校准来消除.校准维持精确的时间范围取决于在测试环境下测试系统所经受到的漂移速率。

通常,提供稳定的环境温度便能将漂移减至最小。

2、随机误差随机误差是不可预测的且不能通过误差予以消除，然而，有若干可以将其对测量精度的影响减至最小的方法，以下是随机误差的三个主要来源：（1）仪器噪声误差噪声是分析仪元件中产生的不希望的电扰动。

这些扰动包括：接收机的宽带本底噪声引起的低电平噪声；测试装置内部本振源的本底噪声和相位噪声引起的高电平噪声或迹线数据抖动。

可以通过采取以下一种或多种措施来减小噪声误差:提高馈至被测装置的源功率；减小中频带宽；应用多次测量扫描平均.1（2）开关重复性误差分析仪中使用了用来转换源衰减器设置的机械射频开关。

有时，机械射频开关动作时，触点的闭合不同于其上次动作的闭合。

在分析仪内部出现这种情况时,便会严重影响测量的精度。

在关键性测量期间，避免转换衰减器设置，可以减小开关重复性误差的影响。

(3）连接器重复性误差连接器的磨损会改变电性能。

可以通过实施良好的连接器维护方法来减小连接器的重复性误差。

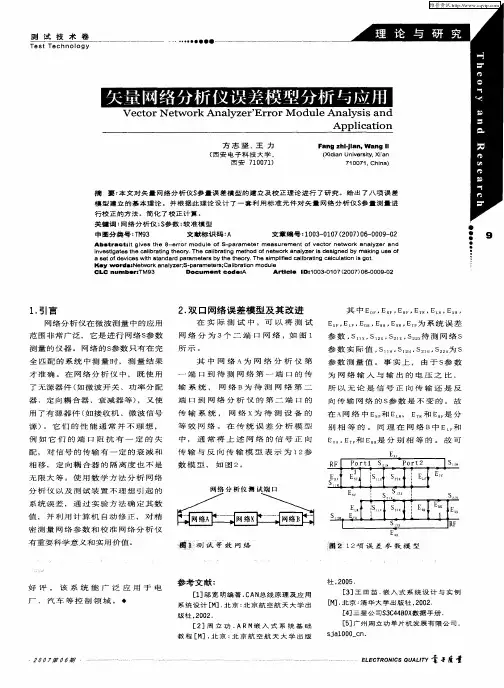

3、系统误差系统误差是由分析仪和测试装置中的不完善性所引起。

系统误差是重复误差（因而可预测），且假定不随时间变化，可以在校准过程中加以确定，且可以在测量期间用数学方法减小。

系统误差决不能完全消除，由于校准过程的局限性而总是存在某些残余误差，残余(测量校准后的）系统误差来自下列因素：校准标准的不完善性、连接器界面、互连电缆、仪表.反射测量产生下列三项系统误差：方向性、源匹配、频率响应反射跟踪。

传输测量产生下列三项系统误差：隔离、负载匹配、频率响应传输跟踪。

矢量网络分析仪测量不确定度汇报人：2023-11-30•引言•测量不确定度的来源•测量不确定度的评估方法•矢量网络分析仪测量不确定度的实例分析目•测量不确定度的控制与改进措施•结论与展望录引言目的和背景测量不确定度的定义与重要性矢量网络分析仪简介测量不确定度的来源01020304环境因素影响01020304测量方法与操作过程误差测量方法的不完善操作过程中的人为误差测量不确定度的评估方法根据误差来源进行估计01020304仪器误差环境影响人员操作测试附件0102利用标准物质进行校准通过重复测量进行评估根据重复测量结果计算平均值、标准偏差和不确定度。

采用统计分析方法计算标准偏差矢量网络分析仪测量不确定度的实例分析使用标准电阻进行校准，可以消除测量系统的系统误差，提高测量的准确性。

校准标准将标准电阻连接到矢量网络分析仪的输操作流程标准电阻的误差、连接线的误差、测不确定度来源010203校准标准将标准电容连接到矢量网络分析仪的输入端口，通过校准程序进行校准，然后使用校准后的数据进行测量。

操作流程不确定度来源校准标准操作流程不确定度来源030201实例三：使用标准频率计进行校准测量不确定度的控制与改进措施采用高稳定的参考源进行校准，确保仪器在长时间内保持稳定的测量性能。

对仪器进行定期的全面校准和维护，确保各项指标符合相关标准。

选用高性能的矢量网络分析仪，具备更高的频率覆盖范围和更低的相位噪声。

提高仪器精度规范操作流程010203定期对矢量网络分析仪进行维护和保养，确保其机械和电气性能处于良好状态。

使用高质量的射频电缆和连接器，避免由于电缆质量差引起的测量误差。

采用现代测量技术，如自动校准和远程校准，提高校准的准确性和效率。

定期维护与校准仪器学习并采用最新的矢量网络分析技术，提高测量分辨率和精度。

研究并开发新型的测量算法和技术，降低测量不确定度。

参加相关学术会议和研讨会，了解最新的测量技术发展趋势和应用。

采用更先进的测量方法与技术结论与展望量化误差提高测量可靠性保证测量结果的准确性测量不确定度在矢量网络分析仪中的重要性未来研究方向与展望发展新型测量技术增强智能化和自动化拓展应用领域感谢观看。

矢量网络分析仪的误差分析和处理作者：汪源来源：《科技资讯》2016年第08期摘要：矢量网络分析仪的主要测试目标是电磁波，通过对电磁波的测试，可以为微波元器件的应用和设计的提供参考，促使微波元器件的功能性可以得到有效的发挥。

但是在实际的测试过程中，误差是切实存在的，影响测试的效果和测量的质量，使得的测量结果不能有效的对真实情况进行反应。

为此，需要科学的展开误差分析工作，为误差处理提供助力，提高微波元器件的功能性。

以下该文就矢量网络分析仪误差分析展开探讨，结合实际的测量情况，提出有效的误差处理措施，旨在为相关技术人员提供参考，促使矢量网络分析仪的功能性可以得到进一步提升，提高其测量的精确度和可靠性。

关键词：矢量网络分析仪误差分析处理中图分类号：TP393.06 文献标识码：A 文章编号：1672-3791（2016）03（b）-0017-02矢量网络分析仪对现代微波技术、计算机技术等具有直接的影响，具有测量简单，效果明显的特点，而且矢量网络分析仪的可以被视为一种万用表，具有良好的应用价值和发展空间。

主要是对器件和网络的反射特性和的传输特性展开测量工作，促使元器件的可以得到有效的设计和应用。

但是在实际的矢量网络分析仪应用时，误差会影响测量的精度和测量的准确性。

需要科学的展开误差分析工作，明确的误差的来源和误差的影响，值等有效的处理措施，使得矢量网络分析仪的功能性和测量准确性可以得到进一步的提升，推动相关产业的持续健康发展。

1 矢量网络分析仪的相关概述矢量网络分析仪是一种具有良好应用价值和应用空间的测量仪器，主要用于电磁波的测试，对器件的基本情况进行判断，为元器件的应用和设计提供参考，具有较高的测量精度和准确度。

近年来，科学技术的不断优化和完善，矢量网络分析仪的测量速度、精度，乃至智能化水平得到了进一步的提升。

矢量网络分析仪在实际的工作中，由合成信号源，并生成扫频信号，并完成同步扫描，在对各类信号进行转化和处理，规避信息丢失的情况。

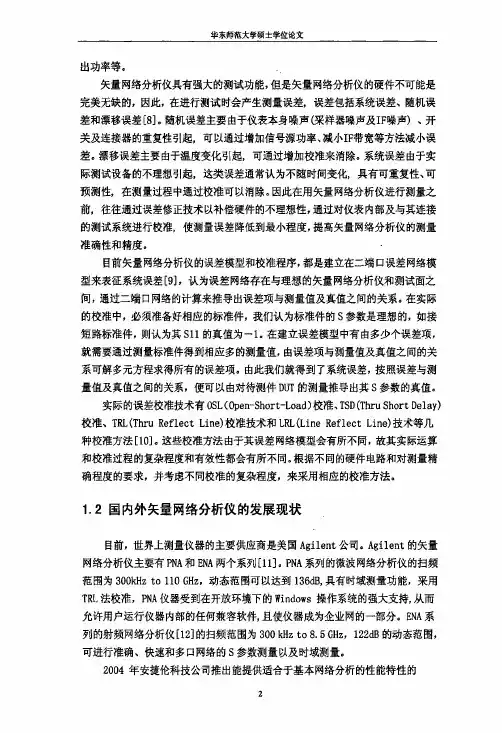

第五章：射频矢量网络分析仪的应用程序的实现由第四章的分析可知，要实现这个Ｐｃ机上的应用程序，主要须实现数据处理部分、用户界面、图形显示以及串口通信四个部分。

用户界面包括所有的控制项的编写，包括菜单、各种控件的编写；数据处理包括将接受的数据转换为所需格式和各种参数计算的算法；图形显示主要包括ｓ参数幅度信息／相位信息以及Ｓｍｉｔｈ圆图的显示；通信部分主要是上位机的程序的编写。

对于下位机Ｐ８９Ｃ５１单片机需要接受并上传Ａ／Ｄ转换的数据，实现与计算机串口通信。

５．１用户界面的编写５．１．１用户界面由图４．６用户界面的设计，可见编写该界面主要是编写菜单、用户设置部分着两个部分。

图形及相应的数据信息的显示在后续的图形显示一节详细讨论。

用户界面是用ＶｉｓｕａｌＣ＋＋６．０的ＭＦＣ类库编写的。

基本要实现的界面如图５—３所示，需要编写校准菜单和测量菜单，分别如图５－１和５－２所示。

图５－３用户界面ｍ＿Ｏｐｅｎｃｏｍ．ＥｎａｂｌｅＷｉｎｄｏｗ（ＦＡＬＳＥ）：／／禁用打开按钮图５－６添加按钮控件的对象３）ＣＥｄｉｔ类的使用在图５－３中的频率范围的输入是通过编辑控件实现的，显示Ｑ、Ｉ相差也是通过其实现的。

编辑控件的使用同按钮控件相似，这里不再赘述。

编辑控件也需要在ＭＦｃＣｌａｓｓＷｉｚａｒｄ中添加变量，编辑控件的变量和ＩＤ对应这图５—３中的起始频率输入，获得用户输入的文本，须调用ＣＥｄｉｔ类的成员函数ＧｅｔＷｉｎｄｏｗＴｅｘｔ（ＣＳｔｒｉｎｇｓ），该函数的作用是将从控件中获得文本放在字符串ｓ中，ＣＳｔｒｉｎｇ是字符串类，在后面几节会说明。

实现代码：ｍ＿Ｓｔａｒｔｆ．ＧｅｔＷｉｎｄｏｗＴｅｘｔ（ＣＳｔｒｉｎｇｓ）；当然ＣＥｄｉｔ类还有许多成员函数，可以实现很多功能，如获取输入文本的字符串长度的函数ＧｅｔＬｅｎｇｔｈＯ等。

这些常用的ＭＦＣ类见相关书籍［４０］’［４４］。

５．２数据处理数据处理模块是整个软件的关键部分。

从串口采集上来的数据为经过ＡＤ转换的数字信号，以５ｖ为ＡＤＣ芯片ＴＬＣ５４９的参考电平，则从ＡＤ８３０２出来的０—１．８Ｖ的直流电压即为十六进制的ＯＯＨ－５ＣＨ，必须先将其转换为０—１．８Ｖ表示方式。

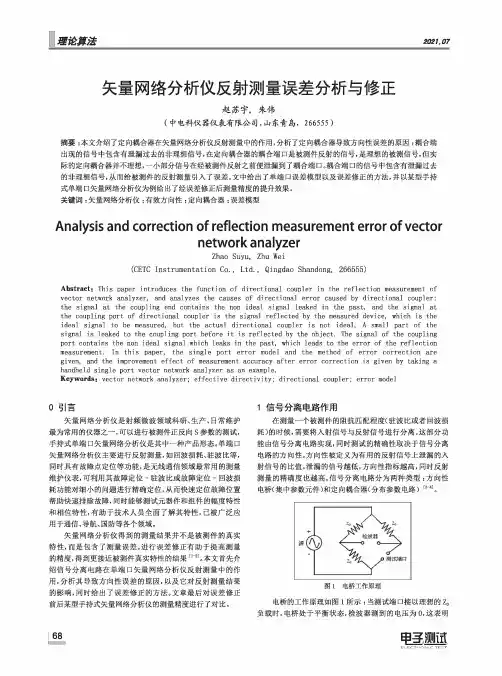

理论算法2021.07矢量网络分析仪反射测量误差分析与修正赵苏宇，朱伟(中电科仪器仪表有限公司，山东青岛，266555 )摘要：本文介绍了定向耦合器在矢量网络分析仪反射测量中的作用，分析了定向耦合器导致方向性误差的原因：耦合端出现的信号中包含有泄漏过去的非理想信号，在定向耦合器的耦合端口是被测件反射的信号，是理想的被测信号,但实 际的定向耦合器并不理想，一小部分信号在经被测件反射之前便泄漏到了耦合端口。
