牵引变电所运行电能质量分析牵引变电所运行电能质量分析摘要:随近年来着我国电气化铁道的迅速发展，由电力牵引引起的电能质量问题越来越引起人们的关注。
电力牵引是指在电气化铁路上行驶的电力机车，它是单项大功率非线性负荷。
相对于电力系统其它负荷，电力机车由于存在功率大、分布广、冲击力强、三相不对称等特性，因此在其沿铁路移动用电过程中必然会有较大的负序电流和高次谐波注入电网，从而影响电网电能质量。
本文主要分析电力牵引负荷产生负序电流和高次谐波的规律，并提出对应的治理措施，这对于保证电力系统正常运行和提高铁路部门的经济效益都有十分重要的意义。
关键词：牵引变电所电能质量引言随着我国电力市场的不断完善，电力部门不仅要满足用户对电力数量的不断增长的要求，还必须满足较高电能质量的要求，为用户提供安全、可靠、清洁的电力能源成为电力部门获取利润的先决条件，也是实现良好社会效益的唯一手段。
因此，电能质量的好坏直接关系到包括电力工业在内的工商业系统，乃至整个国民经济的发展前景，对于我国这样的发展中国家更具有不可忽略的现实意义和战略意义。
为了保护电网的安全运行和用户的安全用电，迫切需要加强对电网电能质量进行监测和综合分析，掌握电网的电能质量水平和状况，依照国家标准进行在线评估采用统计规律。
从而使电能质量指标参数供给广大电力工作者、用户以及决策领导层进行分析应用，采取防范措施，限制强干扰源，从而确保电力系统的安全、可靠、经济运行，保护电力用户的合法效益。
一、电能质量的基本概念电能质量描述的是通过公用电网共计用户端得交流电能的品质。
理想状态的公用电网以恒定频率、正弦波形和标准电压对用户供电。
在三相交流电力系统中，各相的电压和电流应该处于幅值大小相等，相位互差120度得对称状态。
由于系统各元件（发电机、变压器、线路等）参数并不是理想线性和对称的，负荷性质各异且随机变化，加之调控手段的不完善以及运行操作、外来干扰个各种故障等原因，这种理想状态在实际中是不可能存在的，由此就产生了电网运行、电气设备和用电中的各种问题，为尽量减少、避免这些问题，就需要对电力系统运行参数及电能参数有一定的限制，由此也就引起了电能质量的概念。
故障定位系统（录波）解决方案政策背景国家电网公司在2019年“两会”上做出了全面推进“三型两网”建设，加快打造具有全球竞争力的世界一流能源互联网企业的战略部署。
建设泛在电力物联网将为电网运行更安全、管理更精益、投资更精准、服务更优质开辟一条新路，同时也可以充分发挥电网独特优势，开拓数字经济这一巨大蓝海市场。
建设泛在电力物联网是落实“三型两网、世界一流”战略目标的核心任务。
方案需求输电线路分布广泛、线路跨度大，运维难度高；恶劣环境中，线路故障定位准确度低；传统人工巡线方式效率低。
方案介绍故障定位系统（录波）解决方案，适用于6~35KV配电网架空线路，用于实时监测电力线路和运行状态及故障点检测、定位，是一套具有远程传输能力的分布监控、集中管理、即时通知型的配电线路故障定位系统。
在非故障情况下，实时监测电网负荷变化，起到预防线路故障；在电力线路发生短路、接地故障时及时显示故障位置，指导运维人员快速排除故障、恢复供电，为电力线路的安全稳定运行提供保障和智能化决策依据。
系统组成：采集单元：故障指示器是整个系统架构的基础，适用于配电网架空线路。
依托创新的小电流自取电技术和无线通信技术，采集单元可实时上报监测数据。
汇集单元：汇集单元是系统中核⼼传感单元与系统主站交互的桥梁，借助短距⽆线和远程⽆线混合组⽹技术，通过采⽤太阳能和免维护蓄电池主备供电的⾼可靠电源系统，保证系统稳定可靠，电⼒⼯作⼈员可对线路⼯况信息和故障信息实时监测。
主站系统：主站接收到故障信息后，结合GIS系统，迅速给出故障具体地理位置和故障类型的指示信息，帮助运维人员迅速赶走赴现场，排除故障。
方案价值1、系统运行安全、稳定，平台画面风格简洁、操作简单，并且功能齐全，可满足用户的全部需求。
2、实时监测线路状态，快速定位并提示故障位置，并配合APP应用，手机短信推送告警等多种提示方式提升用户的使用体验。
3、无需亲临现场，就可对设备进行远程参数配置，以及对采集单元及汇集单元进行远程升级，方便设备的维护管理。
电能质量问题分析与解决方案研究近年来，随着现代工业和生活中对电力依赖性的不断增加，电能质量问题也日益引起人们的关注。
电能质量问题指的是电力供应中的各种电压波动、电压闪变、电流谐波等现象对设备和系统稳定运行造成的干扰。
本文将分析电能质量问题的原因，并探讨一些解决方案。
1. 电能质量问题的原因分析1.1 电力负荷增加导致的电能质量问题随着经济的发展和人们生活水平的提高，电力负荷不断增加，这直接导致了电能质量问题的出现。
电力系统中的电力设备由于负荷过大而超负荷运行，引起电压波动、闪变等问题，影响电力供应的稳定性。
此外，高负荷运行还会增加电力线路阻抗和电力设备的损耗，进一步影响电能质量。
1.2 新能源接入导致的电能质量问题近年来，新能源发电逐渐得到推广和应用，如太阳能发电、风力发电等。
然而，新能源发电的不稳定性和间歇性导致了电网负荷的不稳定，造成电能质量问题的出现。
此外，新能源发电中的逆变器等设备也会引入电压谐波等问题。
1.3 电力设备老化引起的电能质量问题随着电力设备的使用时间的增加，设备老化现象不可避免。
设备老化会导致电气接触不良、绝缘性能下降等问题，进而引发电能质量问题。
例如，老化的电缆会出现电感增加、电阻增加等影响电能质量的问题。
2. 电能质量问题的解决方案2.1 电力系统的线路改造和设备更换针对电力负荷增加导致的电能质量问题，可以通过对电力系统的线路进行改造和设备更换来解决。
例如，增设补偿装置来减小线路阻抗和提高电力传输能力，同时采用先进的电力设备和技术来减小设备损耗和电压波动。
2.2 新能源发电系统的优化设计对于新能源发电导致的电能质量问题，可以通过优化设计来解决。
例如，增加新能源发电系统中的储能设备，提高系统的稳定性，减小电力波动。
同时，对逆变器等设备进行优化，降低谐波污染。
2.3 定期检测和维护电力设备为了解决电力设备老化导致的电能质量问题，定期检测和维护电力设备是必不可少的。
通过定期的设备检查和维护，可以及时发现设备老化问题，并采取合适的措施进行修复或更换，保证电力设备的正常运行，减小电能质量问题发生的可能性。

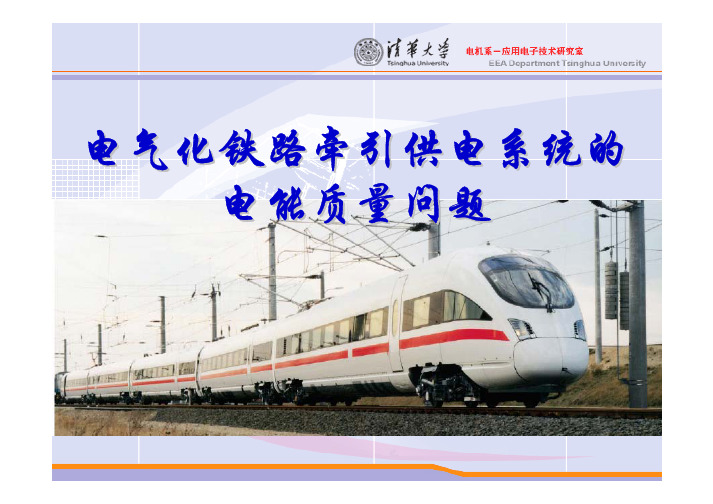

电气化铁路牵引供电系统的电能质量问题电气化铁道发展过程／年1958～19781033世界第25100001997世界第8200520000亚洲第一、世界第三俄罗斯：4万km以上德国：2万km以上202050000国务院批准：《中长期铁路网规划》（／km ）所建成的里程数污染设备（电力电子）应用和敏感设备（计算机）应用进入人口稠密经济发达地区干扰不容忽视。
