北交大17春《牵引供电系统》第二次作业参考答案（2018 年 10 月 6 日----2018 年 11 月 6 日）1.电气化铁道牵引变压器的接线方式有哪些？各有何特点？2.当前高速铁路普遍采用的变压器接线方式是哪一种？为什么？3.变压器的计算容量，校核容量，最大容量，安装容量有何不同？4.变压器的过负荷能力对变压器容量有和影响？5.变压器的备用方式对变压器容量的选择有何影响？当前高速铁路采用的是那种备用方式？6、计算题：沪宁线（单线考虑）某变电所（镇江变电所）供电分区内：列车运行密度N=25对/天，假设每列列车牵引能耗A=1750KVA H所有列车累计运行时间56min,供电分区内有6个车站，该变电所采用三相变压器，固定备用，请确定该变电所的安装容量。

7、牵引网阻抗是什么？牵引网阻抗包含哪些回路，请画出单线铁路等值电路图。

8、牵引网阻抗的影响因素是什么？9、如何计算牵引网阻抗？10、计算牵引网阻抗有何意义？11、如何测量牵引网阻抗？12、计算：新建合肥至上海（按单线考虑）客专，接触网采用GJ-70+GLCA100/215已知数据：导线有效电阻R仁0.184欧/公里，当量系数A=0.95计算半径9.025毫米；等导线有效电阻R仁0.184欧/公里，当量系数A=0.95承力索GJ-70计算参数：有效电阻R2=1.93欧/公里，当量系数A=0.95计算半径5.75毫米；等导线有效电阻R2=0.184 欧/公里，当量系数B=0.1导线高度H仁6200毫米；结构高度h=1500毫米；驰度f=700毫米钢轨参数：有效电阻R3=0.18欧/公里；计算半径96.5毫米；当量系数A=0.16 ；等值半径15.4毫米；大地土壤电导率:-=10°/i」cm试计算牵引网阻抗。

1.常用的有四种接线方式：平衡变压器（阻抗匹配，非阻抗匹配；斯科特（Scoot ）接线方式；三相接线方式；单相接线方式；特点：平衡变压器与斯科特变压器的利用率较高，对系统的不对称影响最低；单相的容量可以很大，但对系统影响较大，三相变压器利用率接近0.79-0.82 ，制造工艺成熟，质量稳定，有中性点，但对系统的影响较大。

北交《城市轨道交通牵引电气化概论》在线作业一-0010下面哪项不是鼠笼式异步电动机的启动方式____________。

A:直接启动B:定子串电容启动C:星形/三角形启动D:自耦变压器启动参考选项：B三只二极管并联时，每只分担电路总电流的____________两个部分组成。

A:全部B:三分之一C:六分之一D:九分之一参考选项：B我国城市轨道交通第三轨供电的额定电压为____________。

A:700VB:750VC:800VD:1500V参考选项：B下面哪个不是异步电动机的调速方法____________。

A:变极调速B:变转差率调速C:变频调速D:变阻调速参考选项：D整流机组温度保护由____________两个部分组成。

A:母线温度保护和二极管温度保护B:变压器温度保护和母线温度保护C:二极管温度保护和整流器温度保护D:变压器温度保护和整流器温度保护参考选项：D三电平逆变器向三相电动机供电时，电机的相电压为____________阶梯波。

A:12B:11C:10D:6参考选项：A两电平逆变器向三相电动机供电时，电机的相电压为____________阶梯波。

A:12B:11C:10D:6参考选项：D下列哪项属于城市轨道交通用电负荷的特点：____________。

A:静态稳定性B:动态稳定性C:非连续性D:固定性参考选项：C下列属于城市轨道交通供电的中压网络的电压等级的是：____________。

A:220VB:380VC:750VD:35kV参考选项：D获得旋转磁场的充分条件是三相绕组的首端或尾端在空间额位置必须互差____________。

A:30°B:60°C:120°D:240°参考选项：C下列哪项不是主变电所选址原则：____________。

A:远离负荷中心B:满足中压网络电缆压降要求C:应和城市规划、城市电网规划相协调D:便于电缆线路引入、引出参考选项：A辅助电源系统主要包括____________、蓄电池、直流电源部分三部分。

机车电力牵引控制班级学号姓名一、填空（每空1分，共20分）1．电力机车的电气线路按其作用的不同，可分为、和三大部分。

2．有级调速电力机车如SS1型机车，它有个调压级和有级消磁。

3．为了保证电力机车正常运行，机车上设有辅助电路和辅助机械装置。

4．6K型机车采用牵引电动机，当机车运行于高速区域时，通过控制的办法来达到规定的磁场削弱系数。

5．斩波器主要由组合而成。

6．电源电流谐波与等因素有关系，且不同斩波器情况也不一样。

7．利用二点式逆变器，只能把中间直流回路的接到电动机上去。

8．东风4型内燃机车励磁电路的调整就是保证在不同主手柄下牵引发电机励磁电流随负载电流的变化而按相应的形曲线变化。

9．对于城市电车或地铁动车，一般由直流的接触网供电。

10．为了机车能安全可靠地工作，必须设置可靠的保护系统，以便在出现各种不利的能及时地采取防护措施。

11．单闭环调节系统对于都有抑制作用，因为一切扰动最终都要反映到被调量上来，都可以通过测出被调量的偏差而进行调节。

12．系统动态特性的数学表达式，叫做。

13．SS1型机车设有两个两位置开关，即开关和。

14．6G型机车为六轴机车，六台牵引电动机分成两组，每组三台牵引电动机。

二、名词解释（每题4分，共20分）1．四象限脉冲整流器：2．恒压运行：3．调速性能指标：4．斩波器：5、交-直流传动方式：三、简答题（每题5分，共30分）1．串激牵引电机有哪些优缺点？2．电阻制动有哪些优缺点？3．电力机车上可能发生的过电压有哪几种？4．移相电路分为哪几种？各有什么用途？5采用异步电机作牵引电机有哪些优点？四、叙述题（每题10分，共计10分）细述SS1型电力机车司机控制器的转换手柄与调速手柄之间的机械联锁作用。

电力牵引控制系统复习题一、填空1．电力机车的电气线路按其作用的不同，可分为主电路、控制电路和辅助电路三大部分。

2．有级调速电力机车如SS1型机车，它有33 个调压级和三级有级消磁。

3．为了保证电力机车正常运行，机车上设有三相交流辅助电路和辅助机械装置。

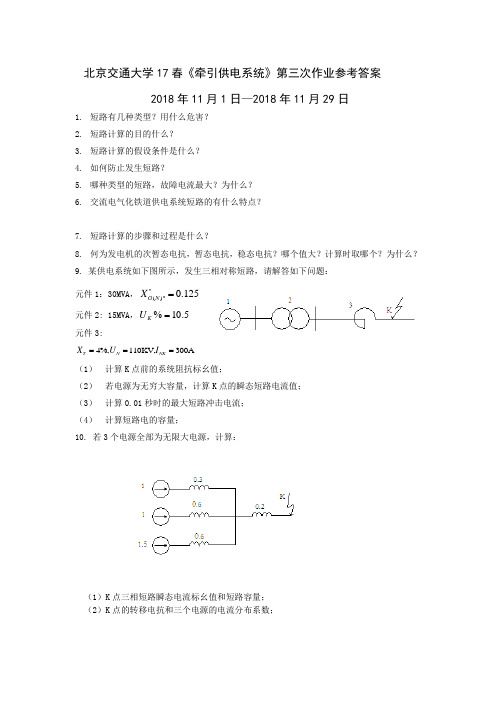

北京交通大学17春《牵引供电系统》第三次作业参考答案2018年11月1日—2018年11月29日1. 短路有几种类型？用什么危害？2. 短路计算的目的什么？3. 短路计算的假设条件是什么？4. 如何防止发生短路？5. 哪种类型的短路，故障电流最大？为什么？6. 交流电气化铁道供电系统短路的有什么特点？7. 短路计算的步骤和过程是什么？8. 何为发电机的次暂态电抗，暂态电抗，稳态电抗？哪个值大？计算时取哪个？为什么？9. 某供电系统如下图所示，发生三相对称短路，请解答如下问题：元件1：30MVA ，125.0'')*(=N G X元件2: 15MVA ，5.10%=K U元件3:4%,110KV,300A T N NK X U I === （1） 计算K 点前的系统阻抗标幺值；（2） 若电源为无穷大容量，计算K 点的瞬态短路电流值；（3） 计算0.01秒时的最大短路冲击电流；（4） 计算短路电的容量；10. 若3个电源全部为无限大电源，计算：（1）K 点三相短路瞬态电流标幺值和短路容量；（2）K 点的转移电抗和三个电源的电流分布系数；11、试分析下图，做出的正序、负序和零序网络图。

1. 供电系统短路有四种类型；单相接地短路，发生概率较高；两相接地短路，两相短路，三相对称短路；电气化铁路通常发生单相接地短路的情况较多；短路的危害： 短路的大电流造成设备受损，短路的电弧高温危及人身与设备安全，短路造成系统震荡，短路会造成无线电及通讯干扰；2. 短路计算的目的： 选择高压电气设备的容量，动稳定条件，热稳定条件，导体截面选择中性点运行方式，确定继电保护的整定值3. 短路计算的假设条件：A ： 不计过渡电阻的金属性短路，B ：不计系统电容效应，C ：高压网络不计电阻（当电抗值大于三倍电阻值时），以上为主条件，主要附加条件有3项，其中发电机功角一致，不计变压器励磁电流，短路前系统对称运行；4. A ： 从系统设计开始，科学计算，科学论证，采用先进方法进行科学合理的设计出图，保证优质设计；B ： 施工与安装要严格按规程规范操作，精密施工，正确安装，严格监理，严格验收，严格试验；C ： 运营管理和检修要规范，科学，符合设备运行与检修规律，培训与培养设备检修与管理的工程师，技术员，和维修试验人员，不断提升专业技能与劳动素质，开发人力资源，5. 在一般情况下，三相对称短路的短路电流最大，但也有例外：如零序阻抗较小的网络单相短路电流往往较大，在环网结构中，两相短路电流可能较大，6. 先根据列车能耗，走形时间，区间带电概率，运行密度（每昼夜对数），列车电流，供电臂电流等确定变压器计算容量（最小容量）；按列车紧密运行条件和馈线重供电臂最大短时平均电流确定变压器的最大容量；按变压器过负荷能力，对变压器容量校核（校核容量）；根据备用方式（一般固定备用）在产品序列中选取，即可得到安装容量。
