数字化医用诊断X射线机操作规程

数字化医用诊断X射线机操作规程一、使用方法1.加电顺序：①闭合机房配电盒电源总闸，接通设备和计算机使用的交流电源:可看到控制机箱电源指示灯亮；②接通控制机箱上电源按钮"①气即按下控制机箱''If''棚，开启设备；③开启技术工作站(Worker)计算机；④按下手控盒上的高压发生器开启按键"开"，开启高压发生器；⑤按下探测器电源盒上的开启按键"开"，开启探测器；⑥开启报告打印机:⑦机器预热30分钟后，就处于正常工作状态。

2.训管:①启动计算机并按操作员手册加载运行程序:②依次按60kV、10mA、O.Is， 80kV、20mA、O. Is， 100kV， 25mA、O. Is 的扫描条件，时间间隔30s，曝光3次，使球管逐渐加热，以防球管突然升温而损坏:3.调整拍片位置:①请将患者的待检部位置于胸片架的合适位置(尽量置于胸片架的中心位置);②设备对位是通过按升降上下按钮，手动调节对位上下行按钮，控制胸片架的上下位置，使病人的下巴正好位于胸片架上的脖托上.调整拍片位置时，使用激光灯，激光灯对人的眼睛有害，请注意眼睛③拍片工作人员关好屏蔽门，可以按下列步骤进行操作拍片。

第一步:录入病历信息点"新病历"按钮，系统开始进行新病历的建立，并对新病历进行初始化操作，自动产生ID号和检查时间，收费显示为"0"，其他项为空白:在病历录入区快速、准确地录入病历信息:点"保存"按钮，系统保存录入的病历信息: 第二步:采集X线图像:病人摆位及调整位置(激光灯红色指示线对位);设置扫描条件，根据实际情况设置拍片体位、病人体型，系统能自动给出拍片条件CkV、mA、s、mAs);点"采集"按钮，系统弹出对话框，提示病人吸气、屏气后，点"确认"开始扫描，并在几秒钟内显示X线图像:采集结束。

医用X射线机安全操作规程1. 概述本文档旨在为医用X射线机的操作人员提供安全操作规程，以确保患者和操作人员的安全。

以下是医用X射线机的安全操作指南。

2. 操作人员要求2.1 操作人员必须接受相关的培训，并持有合法的操作许可证。

2.2 操作人员应具备相关的医学知识和技能，以能够正确操作医用X射线机。

2.3 操作人员应熟悉医用X射线机的操作手册和相关安全要求。

3. 患者安全3.1 在进行X射线检查前，操作人员必须与患者进行沟通，说明检查目的和步骤，并告知可能的风险。

3.2 操作人员应确保患者正确排除金属或其他可能干扰检查结果的物品。

3.3 操作人员必须选择适当的辐射剂量，以保证获得良好的图像质量的同时减少辐射对患者的影响。

4. 操作环境安全4.1 医用X射线机应放置在经过防护设计和评估的射线检查室内。

4.2 射线检查室应设置防护措施，包括防护屏、防护衣等，以保证操作人员在射线照射下的安全。

4.3 使用医用X射线机时，必须关闭室内其他电子设备，避免干扰。

5. 设备操作安全5.1 操作人员必须定期检查医用X射线机的运行状态和安全性能。

5.2 操作人员应按照操作手册的要求进行设备开启、调整和关闭操作，确保正常运行。

5.3 操作人员在操作医用X射线机时应注意保持设备的清洁和维护，及时清理灰尘和污垢。

6. 紧急情况处理6.1 操作人员必须了解医用X射线机发生紧急情况时的紧急停机操作步骤。

6.2 操作人员在紧急情况发生时应保持冷静，并立即采取适当的应对措施，确保患者和操作人员的安全。

7. 安全记录和事故报告7.1 操作人员应记录每次X射线检查的相关信息，包括患者的个人信息、辐射剂量、检查结果等。

7.2 发生任何设备故障、事故或异常情况时，操作人员必须及时向上级报告，并进行事故记录和事故分析。

8. 总结本文档列出了医用X射线机的安全操作规程，涵盖了操作人员要求、患者安全、操作环境安全、设备操作安全、紧急情况处理以及安全记录和事故报告等方面。

DR数字X机操作规程1. 引言本文档旨在介绍DR数字X机的操作规程，包括开机、关机、参数设置、操作步骤等内容。

操作者请仔细阅读本文档并按照规程进行操作，以确保设备正常运行和操作安全。

2. 设备概述DR数字X机是一种用于医学影像采集和处理的设备，在临床诊断、治疗和科研方面具有重要作用。

设备具有高清晰度、低辐射剂量等特点，广泛应用于骨科、胸科、牙科等领域。

3. 操作环境要求•温度：20~25摄氏度•湿度：40%~60%•电源：稳定的交流电源4. 操作步骤4.1 开机操作1.确保设备与电源连接正常，电源开关处于关闭状态。

2.打开设备机箱，检查设备内部有无异物，确保设备干净整洁。

3.按照设备背面螺丝图示，将机箱内的螺丝全部拧松。

4.将机箱内的电源线、数据线等连接好，确保连接牢固。

5.关闭机箱，将所有螺丝全部拧紧，确保机箱封闭完全。

6.打开电源开关，待设备启动完成后，开始进行后续操作。

4.2 关机操作1.结束所有操作，并保存相关数据。

2.关闭设备软件，确保所有程序已经退出。

3.关闭电源开关，待所有指示灯全部熄灭后，可以切断电源。

4.3 参数设置1.打开设备软件，进入参数设置界面。

2.根据所需的采集模式、分辨率等要求，进行相应的参数设置。

3.确认设置无误后，保存参数设置并退出设置界面。

4.4 操作步骤1.操作者通过设备软件预览采集区域，并选择所需的采集区域。

2.根据实际需求，对采集区域进行标记、测量等操作。

3.根据采集要求，选择合适的采集模式和参数设置。

4.点击采集按钮，启动采集过程。

5.采集完成后，及时保存相关数据，以便后续处理和分析。

5. 安全注意事项•操作者需严格按照操作规程进行操作，禁止进行未授权的操作。

•操作者需保证设备周围环境整洁、通风，并定期对设备进行清洁和维护。

•操作者在操作过程中需佩戴适当的防护设备，如手套、口罩等。

•如设备发生故障或其他异常情况，请立即停止使用，并联系维修人员处理。

6. 维护与保养•每次使用结束后，对设备进行清洁和消毒。

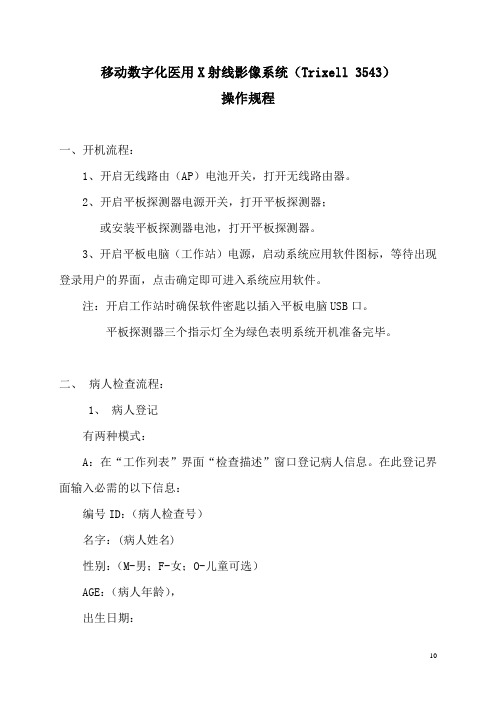

移动数字化医用X射线影像系统（Trixell 3543）操作规程一、开机流程：1、开启无线路由（AP）电池开关，打开无线路由器。

2、开启平板探测器电源开关，打开平板探测器；或安装平板探测器电池，打开平板探测器。

3、开启平板电脑（工作站）电源，启动系统应用软件图标，等待出现登录用户的界面，点击确定即可进入系统应用软件。

注：开启工作站时确保软件密匙以插入平板电脑USB口。

平板探测器三个指示灯全为绿色表明系统开机准备完毕。

二、病人检查流程：1、病人登记有两种模式：A：在“工作列表”界面“检查描述”窗口登记病人信息。

在此登记界面输入必需的以下信息：编号ID：（病人检查号）名字：(病人姓名)性别：（M-男；F-女；O-儿童可选）AGE：（病人年龄），出生日期：录入完毕后点击“确定”B：病人信息已通过RIS Worklist完成登记，只需进入“工作列表”界面，系统会自动更新生成病人信息。

2、曝光前准备在“工作列表”界面选择登记好的病人信息后双点击（或点击“检查开始”）进入曝光控制界面，再在曝光控制界面右侧点击“显示检查”进入窗口后选择病人投照的部位条件，点击“添加”-“确定”，完成曝光前准备。

注：病人投照多个部位时在此一并添加完毕。

3、病人摆位在进入曝光控制界面并选择好部位条件后，医生将平板探测器置于病人要检查的部位，并按照不同部位调节X光机SID距离、束光器光圈大小，光圈包含范围即射线范围等。

并告知病人保持体位不动。

4、正式曝光病人位置摆好情况下，医生点击曝光控制界面右下的AED曝光键，界面左侧“R”曝光准备指示灯亮起，按下X光机曝光按钮正式曝光，此时可以听到“滴”的一声，完成了曝光过程。

5、图像确认。

曝光后在平板工作站上显示出病人图像，此时可以病人符号标记、旋转、剪切、窗宽窗位调整等功能，之后按下“保存”图标病人图像正式完成处理。

若还有其他部位请按照此流程继续曝光确认，若结束检查，请点击“工作列表”回到病人列表界面。

X射线机操作规程1. 引言本操作规程旨在指导使用者正确操作X射线机，确保其安全使用以及遵守相关法规和安全标准。

操作人员应严格按照本规程进行操作，确保X射线机的正常运行和使用。

2. 术语与定义•X射线机：指使用X射线进行成像或检测的设备，常用于医疗诊断、安全检测等领域。

•操作人员：指被授权操作X射线机的人员。

•安全标准：指国家相关法规和标准中规定的X射线机的安全使用要求。

3. 操作前准备在进行X射线机操作之前，操作人员需完成以下准备工作：1.确保操作人员具备使用X射线机的资质和授权。

2.检查X射线机是否正常运行，包括但不限于机器电源、防护装置、故障指示灯等。

3.查阅相关手册和操作说明，了解X射线机的基本原理和操作步骤。

4. 操作流程4.1 打开X射线机1.推开X射线机房门。

2.检查X射线机电源是否正常连接。

3.打开X射线机电源开关。

4.等待X射线机启动完毕，并确认其运行状态正常。

4.2 设置参数1.根据具体需求，设置X射线机的操作参数，包括但不限于电压、电流、曝光时间等。

2.确保所设置的参数符合安全标准，并根据需要进行合理的调整。

4.3 进行操作1.将要检测或成像的物体放置在X射线机的检测区域内。

2.根据需要，选择合适的触发方式（如手动触发或自动触发）。

3.在确认操作环境安全的前提下，进行X射线机的启动。

4.4 实时监控1.在进行X射线检测或成像时，操作人员应时刻监控操作过程，确保其安全进行。

2.如有异常情况或危险情况发生，立即停止操作，并采取相应的应急措施。

4.5 操作结束1.检查X射线机是否运行完毕，可以正常关闭。

2.关闭X射线机电源开关。

3.关闭X射线机房门。

4.整理操作环境，回收和存储相关设备和材料。

5. 安全措施在使用X射线机的过程中，操作人员应遵守以下安全措施：1.穿戴防护设备，包括但不限于X射线防护衣、手套、眼镜等。

2.在操作区域周围设置明显的警示标志，防止未经授权人员进入。

3.确保X射线机的安全防护装置完好，并按照要求定期检查和维护。

温馨小提示：本文主要介绍的是关于X 射线机操作规程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇X 射线机操作规程能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

X 射线机操作规程（大纲）一、X射线机基本知识1.1X射线原理1.2X射线机的组成与分类1.3X射线机的应用领域二、X射线机操作前准备2.1操作人员资质与培训2.2工作场所与环境要求2.3设备检查与维护2.4安全防护措施三、X射线机操作步骤3.1开机准备3.2设备调试3.3检测操作3.4关闭设备四、X射线机使用注意事项4.1设备操作安全4.2检测对象与样品准备4.3环境保护与辐射防护4.4紧急情况处理五、X射线机维护与保养5.1日常维护与保养5.2故障排除与维修5.3检测设备校准5.4备品备件管理六、X射线机相关法律法规与标准6.1法律法规6.2行业标准与规范6.3质量管理体系七、X射线机应用案例与拓展7.1典型应用案例7.2技术发展趋势7.3市场前景与行业动态一、X射线机基本知识1.1 X射线原理X射线是一种波长极短、能量很高的电磁波，它具有较强的穿透能力，可以穿透许多物质，包括金属、木材、纸张等。

X射线产生的原理是基于电子与物质的相互作用。

当高速运动的电子与物质原子核或内层电子发生相互作用时，电子会被弹射出来，产生新的电子-空穴对。

这些新产生的电子-空穴对又会与其他电子发生相互作用，继续产生更多的电子-空穴对。

X射线机1.操作规程1.1X 射线机的安装1.1.1将控制箱放在平坦的地方，且与 X 射线发生器距离保持在 20 米以上。

面板向上，打开机箱盖，断开电源开关。

1.1.2将接地线一端接到控制器接地端子上，另一端接到专用接地线上。

1.1.3用连接电缆将控制器和 X 射线发生器连接起来，并保证接触良好。

1.1.4用电源电缆将供电电源连接到控制器上。

1.2X 射线机启动操作1.2.1合上电源开关，冷却风扇转动，计时器显示前次曝光时间，约 15 秒钟后，蜂鸣器鸣叫一声，“备妥”灯亮。

1.2.2将计时器显示值调节到所需的曝光时间。

1.2.3根据所连接的发生器，对照相应的刻度，将电压调节旋钮调节到所需要的千伏值。

1.2.4按“高压开”按钮，“高压”灯开始闪烁，X 射线发生器开始工作。

此时计时器显示值逐渐减少。

1.2.5当计时器显示“0.0”时表明曝光时间已到，机器自动切断高压，蜂鸣器鸣叫一声之后计时器逐渐回到前次预定值，准备下一次曝光。

1.2.6机器工作时间与休息时间应按 1：1 比例进行。

1.2.7若控制器连接的是 3005 型发生器，请在合上电源开关后，第一次开高压前，使用 3005 切换按钮将控制器换到 3005 方式。

在其它时间按动此按钮无效。

操作 3005 切换按钮时需连续按住按钮 5 秒钟以上，3005 指示灯才会变亮，表明控制器已切换到 3005 方式。

若按住 3005 切换按钮 5 秒钟以上，3005 指示灯仍然不亮，说明控制器有故障，需要检修。

2.维护保养2.1机器每天使用前都要进行简单的训机，根据 X 射线管的工作电压大小来选定时间，一般训机到最高千伏的时间应不小于 5 分钟。

2.2射线机属贵重精密设备，在使用中应轻拿轻放，非工作时应放置在干燥通风处。

2.3 X 射线发生器构造脆弱，是 X 射线机的易损设备，在使用、搬运和运输途中应防撞、防摔、防震。

2.4 X 射线发生器在施工中应采取安全可靠的固定、支垫、绑扎措施，防止仪器坠落发生事故。

X射线数字成像检测系统操作规程一、X射线数字成像检测是一项新技术，操作人员应认真学习有关知识和安全操作方法。

二、X射线数字成像检测系统由探伤责任人管理，由RT Ⅱ级人员进行操作，操作人员应对本套设备正常运转负责。

三、每天开机前要检查设备安全状况。

四、X射线实时成像系统操作：1.开机顺序：稳压电源开关→控制台电源开关→水冷开关→铅门开关。

2.将带有焊缝识别标记的气瓶放入铅房，人员撤离，关闭铅门。

3.准备就绪后按“预调”开关，将电流、电压预调到工艺上规定的值。

4.按“高压”开关，“高压”红灯亮表示探伤开始。

5.C型臂移动、旋转辊转动，对气瓶的焊缝进行数字成像检测。

6.检测完毕后，关闭高压，让循环冷却水箱继续工作十分钟后关机，然后关闭电源。

7.探伤机停止工作超过24小时，重新工作前要对探伤机进行训机。

五、计算机图像系统操作开机操作：操作人员严格按照规定程序顺序输入计算机。

六、气瓶焊缝X射线数字成像检测1.气瓶焊缝探伤分A“纵缝”和B“环缝”两种。

2.对气瓶焊缝进行100%数字成像检测。

3.“数字采集”:严格按GB/T17925-2011标准规定进行数字成像检测，图像应记录保存。

4.“数字采集”在气瓶静止状态下进行，每次拍片完毕，检测工装移动或转动。

对下一条焊缝进行数字成像检测，直至所有焊缝数字成像检测完毕。

5.数字成像检测后，检测图像资料保存在计算机硬盘内或刻录光盘。

七、检测图像评定1.图像的评定由RT Ⅱ级人员进行评定。

2.图像评定在图像评定专用计算机上进行。

3.严格按JB/T4703.2—2015射线检测、GB/T17925-2011 标准进行评定。

4.打印探伤报告，评定人员在报告上签名确认，探伤报告应妥善保存。

5.评定后的图像资料应备份到硬盘或光盘上。

八、检测图像保存1.图像保存环境要求：干燥独立的空间、避免电磁、辐射、湿度小于70%、温度控制在18°～27防磁的要求：采用防磁的文件柜。

x射线机操作规程X射线机操作规程一、操作准备1. 确保实施射线检查的场所安全，排除一切可能影响射线机正常工作的因素，如电源、防护措施等；2. 保持机器外部清洁，确保灵活运转；3. 检查X射线机各部位是否正常，如机架、激光器、触摸屏等是否完好无损。

二、人员防护1. 操作人员必须佩戴专用的防护设备，包括防护眼镜、隔离衣、手套等，确保自身安全；2. 禁止非相关人员进入射线检查区域，确保周围人员不受辐射伤害。

三、启动射线机1. 打开射线机电源，确保开机过程中各指示灯正常亮起；2. 确保齐全的图像数据传输设备，包括计算机、显示器等；3. 系统启动后，进行基线校正，确保图像质量稳定和准确；4. 确保选择正确的成像模式，根据需求进行设置。

四、操作步骤1. 操作前，检查病人信息是否正确输入，包括姓名、年龄、检查部位等；2. 请病人按要求脱掉与检查部位有关的金属饰品、衣物等；3. 确保病人的正确体位，根据需要使用定位器和固定装置；4. 操作人员保持与控制台一定距离进行操作，避免辐射伤害；5. 根据不同检查部位，选择合适的参数，包括管电压、管电流等；6. 使用激光对准检查部位，确保准确成像；7. 启动射线机进行成像，确保图像清晰可见；8. 检查结束后，关闭射线机电源，保持机器清洁。

五、事故处理1. 若操作过程中出现异常情况，如设备故障、患者不适等，立即停止检查，并通知相关人员进行处理；2. 若发生射线泄漏事故，立即采取避难措施，确保人员安全，并通知专业人员处理；3. 将事故情况详细记录，并进行事故原因分析和改进措施制定。

六、日常维护1. 定期对射线机进行维护保养，包括清洁、紧固螺丝、更换磁带等；2. 定期检查X射线输出是否符合标准要求，进行必要的调整；3. 定期进行操作人员的健康检查，确保操作人员没有受到辐射影响。

七、注意事项1. 紧急情况下，不得停用防护设备，必要时可采取额外的保护措施；2. 不得私自更改射线机参数，如必要，需经过专业人员的指导和批准；3. 遵守相关的操作规程和安全操作规定，确保射线机的正常运行和操作人员的安全。

X线机操作规程
一、使用原则
1、在曝光过程中，不可以临时调节各种技术按钮，以免损伤机器；
2、在使用过程中，留意设备情况，若有异常，及时关机;
3、在使用过程中，严防机件强烈震动，移动部件时，注意空间是否
有障碍物;
4、射线机如停机时间较长，需将球管预热后方可投入使用。

二、X射线机的普通操作步骤
1、闭合外电源总开关，打开稳压器;
2、接通机器电源开关及控制面板上的电源开关，机器系统自检;
3、根据检查需要进行技术参数挑选；
4、根据翯要选择曝光条件；
5、以上各部件调节完毕，患者投照体位摆好，做好患者、受检者或
陪护人员的必要防护;
6、工作人员应确保机房各防护门处于关闭状态;
7、确认各步骤完成后，再次检查操作台的曝光条件，一切预备就绪，即可曝光;
8、工作结束，先切断机器电源和后切断外电源，将机器恢复到原始
状态。
