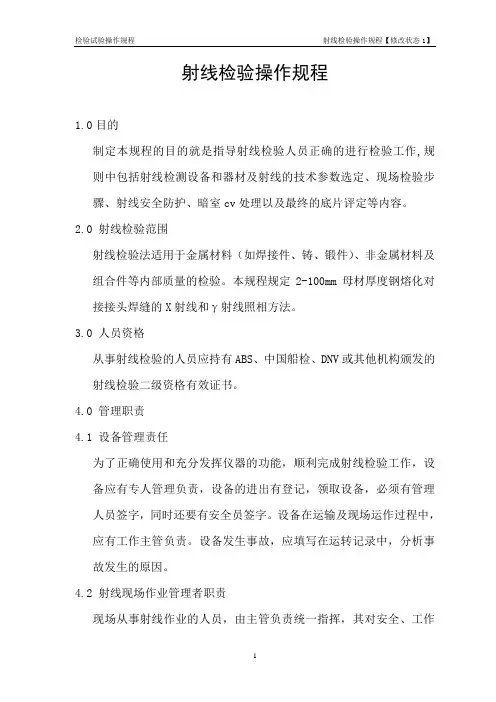

射线检验操作规程1.0目的制定本规程的目的就是指导射线检验人员正确的进行检验工作,规则中包括射线检测设备和器材及射线的技术参数选定、现场检验步骤、射线安全防护、暗室cv处理以及最终的底片评定等内容。
2.0 射线检验范围射线检验法适用于金属材料（如焊接件、铸、锻件）、非金属材料及组合件等内部质量的检验。
本规程规定2-100mm母材厚度钢熔化对接接头焊缝的X射线和γ射线照相方法。
3.0 人员资格从事射线检验的人员应持有ABS、中国船检、DNV或其他机构颁发的射线检验二级资格有效证书。
4.0 管理职责4.1 设备管理责任为了正确使用和充分发挥仪器的功能，顺利完成射线检验工作，设备应有专人管理负责，设备的进出有登记，领取设备，必须有管理人员签字，同时还要有安全员签字。
设备在运输及现场运作过程中，应有工作主管负责。
设备发生事故，应填写在运转记录中，分析事故发生的原因。
4.2 射线现场作业管理者职责现场从事射线作业的人员，由主管负责统一指挥，其对安全、工作质量负责。
4.3 暗室的管理职责暗室操作人员应严格按自动洗片机操作规程操作，随时注意自动洗片机的运转情况，严格调试控制显、定影温度和烘干温度，检查显、定影的补充情况，以及辊子运转情况是否良好，发现异常应随时停机检查处理。
手工冲片装置等应精心使用和保管显、定影的化学药品，按规定必须要有质量合格证明，应按规定的比例和顺序配制显、定影液。
胶片不应大量存放暗室，应随用随领，以防变质。
暗室红灯应调整适当的亮速，以防底片产生附加灰雾度。
4.4 评片职责具有II级及以上资格的检验人员才能评片，评片人应在了解射线照相操作人员所提供的实际操作情况及参考图纸和原始记录的基础上，进行底片评定，然后签发射线报告，评片人员应对评定的底片和报告负有责任。
评片报告、档案资料应按年、月，按一定的编排顺序装订成册归入档案，由专人进行管理，一般底片和档案资料报告等技术文件存期为5年，压力容器方面的底片和技术文件资料为7年。

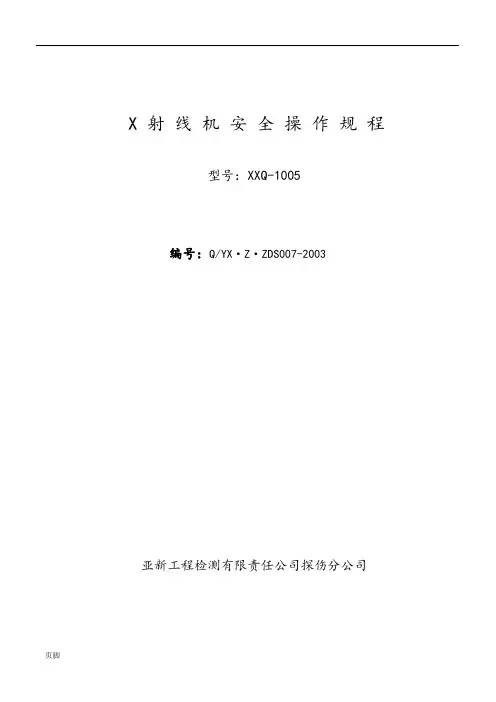

X 射线机安全操作规程型号：XXQ-1005编号：Q/YX·Z·ZDS007-2003亚新工程检测有限责任公司探伤分公司X 射线机安全操作规程1 开机前的准备1.1 检查射线机SF6气压是否符合标准。
1.2 确认冷却风扇正常运转。
1.3 在工厂区使用，电网电压波动较大，要接上适合容量的稳压电源。
1.4 所有电缆线不要接触油脂和腐蚀性介质。
1.5 接好电源电缆，确认电源符合要求。
1.6 接好控制电缆，旋牢固定帽；电缆线要理顺，不要系结。
1.7 机器用接地线接地，并不得接触水和腐蚀介质。
2 运行维护保养要点2.1 新购置的和停用一月的射线机，使用前要按说明书训机。
2.1.1 打开电源开关，将电压旋纽旋至最低值处，30KV。
2.1.2 待准备灯亮，按“高压开关”。
2.1.3 每隔半分钟升一档5KV，如果“KV”灯灭，降一档等半分钟再升档。
2.1.4 定时时间到，必须等相同时间后再送高压。
2.1.5 高压送到所需的值，训机结束。
2.2 机器不得长时间使用2.3 工作时间与休息时间应达到1:1，休息时间，应使冷却风扇继续转动。
2.4 X射线发生器SF6气体压力低于0.35Mpa时禁止使用。
2.5 使用时注意不要让其工作状态超过规定的各种额定值。
2.6 操作时适当采取延长曝光时间，缩短焦距等措施，以尽量降低高电压。
2.7 当发现工作中的机器有放电声，必须停机检查，确认处理后再使用。
2.8 当保险管熔断应查找原因，不得盲目加大保险丝容量。
3 停机操作3.1 送高压时严禁停机，关断高压后关上机器电源开关。
3.2 拨下电源电缆、控制电缆和接地线，各种电缆线缠完应放到指定地点。
4 维护保养周期4.1 使用后应立即擦拭清洁整理，然后放到指定地点。
4.2 停用一月，再用必须训机。
4.3 专责人员至少每三个月进行巡回检查一次并记录。
4.4 每年由公司设备员进行一次全面检查。
5 射线机的搬运和保管5.1 射线机要保存在干燥、常温和通风良好的仪器室。
X射线安检设备操作手册广州市克金安防科技有限公司2010年版目录一、前言二、系统概述三、设备安装四、系统操作五、保养维护一、前言克金X射线安全检查设备是目前全球科技领先的X射线成像系统。
该设备综合了高低能阵列探测器、数字化图像处理技术和计算机即时图像显示技术等诸多优点，为用户提供高效可靠和具有服务功能的高质量图像。
为了使广大用户对本设备有全面的了解，同时也更方便的使用该设备，特编写了此用户手册。
本手册全面地介绍了克金X射线安全检查设备的工作原理以及如何调整维护、维护和保养。
在使用X射线安全检查设备前，请仔细阅读本手册。
对于用户不遵守安全规范而损坏了设备，本公司不承担任何责任。
本设备应由接受过正规培训的人员操作。
为避免射线的危害，操作人员必须始终严格遵守射线防护规则。
广州市克金安防科技有限公司拥有本手册的版权。
未经本公司或其授权代理的书面许可，不得以任何形式的手段复制本手册。
由于时间精力有限，该手册难免有疏漏和不足之处，敬请广大用户、专家给予批评指正。
二、系统概述1. 工作原理设备是借助于输送带将被检查行李送入X射线检查通道而完成检查的。
行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线射线源发射X射线束。
一束经过准直器的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。
探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理。
2. 技术指标一般指标通道尺寸：500*300 650*500 800*650 1000*800 1000*1000 传送带速度：0.2m/s传送带最大负荷：200kg分辨力：直径0.10mm金属线穿透力：>30mm胶卷安全性：对ISO1600胶卷安全泄漏剂量：<1.5µGy/hX射线发生器管电流：0.4mA~1.2mA管电压：100~160KV射线束发散角：60°冷却方式：密封式油冷工作周期：100%图像系统X射线传感器：L形光电二极管阵列探测器显示器：高分辨率22英寸液晶显示器多能高穿透：显示高能多穿透彩色/黑白图像：彩色/黑白图像切换部分剔除：有机物、无机物、混合物剔除图像锐化：边缘锐化效果图像放大：图像放大效果图像增亮：图像亮度逐级加亮图像细化：图像细节度增加图像检索：图像回放搜索报警：对不可穿透或可疑物报警图像回拉：显示已过图像安装数据工作温度/湿度：0℃~45℃/20%~95%（不冷凝）储存温度/湿度：-20℃~60℃/20%~95%（不冷凝）工作电压：220V AC（±10%）功率损耗：1.0KW（最大）噪声级：<65dB其他功能时间日期显示操作员识别急停工作状态显示外接打印机端口外接U盘接口X射线状态识别3. 主要用途X射线安全检查设备广泛适用于机场、火车站、汽车站、政府机关大楼、大使馆、会议中心、会展中心、酒店、商场、大型活动、邮局、学校、物流行业、工业检测等场所。

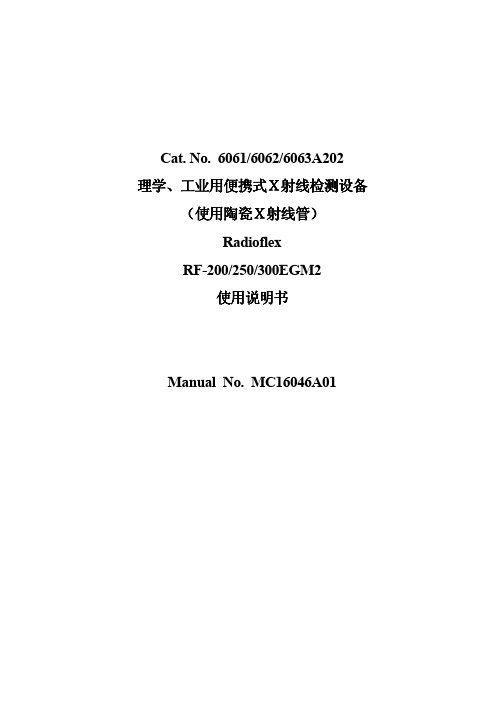

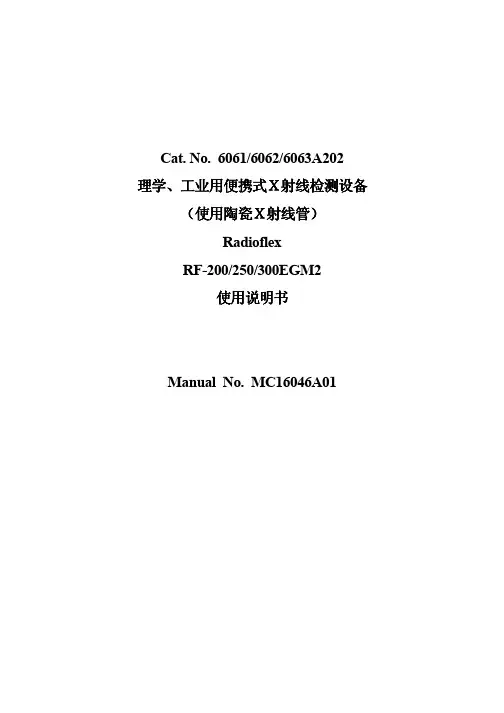

Cat. No. 6061/6062/6063A202 理学理学、、工业用便携式工业用便携式ＸＸ射线检测设备（使用陶瓷使用陶瓷ＸＸ射线管射线管））Radioflex RF-200/250/300EGM2使用说明书Manual No. MC16046A01目录1．概要 (1)2．规格 (2)３．构成 (3)3.1Ｘ射线发生器 (3)3.2 控制器 (4)3.3附件 (5)４．保安电路 (6)５．设置和使用方法 (7)5.1 设置 (7)5.2 与门开关的联动 (7)5.3连接电缆 (8)5.4 Ｘ射线的发生和停止 (8)5.5 老化（Ｘ射线管的试运转） (10)5.6错误码和错误内容的说明 (11)６．使用注意事项和维护 (12)6.1 控制器和电缆类 (12)6.2设备的停用时间和使用后的冷却 (12)6.3发生器 (12)７．故障排除 (13)7.1 打开电源开关，定时器也不亮灯、或冷却扇不动作 (13)7.2“READY”指示灯不亮灯 (13)7.3“X-RAY ON”之后和其它故障 (13)7.4 老化动作的故障 (14)８．消耗品 (15)8.1 控制器和电缆类 (15)8.2发生器 (15)９．设备的搬运和有关运输包装的注意事项 (16)9.1 用车辆搬运 (16)9.2 运输包装 (16)10．标准曝光线图....................................................................................................................错误！未定义书签。
初版：：2007. 7. 17初版本设备是为了提高操作性而新设计的控制器。
本全自动式Ｘ射线透射检测设备采用气体绝缘阳极接地方式，特别适合于现场的Ｘ射线透射检测，比传统机型更小更轻，实现了操作自动化和节能化。
只要设定好管电压和曝光时间，操作人员只需按下按钮，就能方便地反复进行拍摄。
上方检测目录一、产品主要参数一览表 (2)二、产品概述 (5)三、工作原理简述 (5)四、使用说明 (6)五、注意事项 (11)六、维修指南 (12)七、曝光参考曲线表 (13)一、产品主要技术参数一览表SF系列XXG、XXQ系列二、产品概述我公司生产的SF系列X射线探伤机和XXQ、XXG系列X射线探伤机,采用变频和恒频脉冲式控制技术，具有结构新颖、携带方便、功能齐全等特点，系统采用微机控制和调节，模块化结构，保证了整机的稳定性与可靠性，并且维修特别方便，具有齐全的保护功能，适用范围宽；各种参数设定、工作状态、保护动作都有语言用汉语提示，方便了用户的使用，防止各种违章操作，设备设有训机功能，提高了整机的使用寿命。
本机的X射线发生器采用气体绝缘强迫风冷阳极接地式，具有体积小、重量轻等优点。
该产品适用于高空作业、薄钢材、小型、中型、大型容器类焊接工程、造船业、锅炉管道焊缝、石化工程、飞机制造、维修业、汽车工业、国防工业等部门的无损检测。
整机特点可归纳如下：●采用微机控制，模块化结构，自动化程度高，抗干扰能力强，工作可靠；●参数设置、工作过程、故障指示采用LED数码管和LED指示灯，同时配以汉语语音提示；●自带训机键，可方便对设备老练；●XXG、XXQ曝光时间与休息时间严格按1：1进行；SF系列X射线探伤机为连续工作型。
●根据不同的输出电压，采用不同的启动频率，提高工作效率。
●防尘防水彩色薄膜面板，语言提示键盘，可以迅速准确地选择曝光参数；●具有灵敏的过压、欠压、过流、欠流、超温等保护功能；●独特的安全锁设计，使操作人员免受意外的射线伤害；●配有安全射线指示灯插座，可接射线指示灯●配有探伤室用门机连锁接线端子，可随时连接铅门开关，确保人员安全。
●具有宽的千伏选择范围，解决了其它系列探伤机透照厚度范围窄的难题；●延时曝光功能，可设置小于10分钟的延时曝光时间，以便操作人员远离现场；●自动测试电网电压特性，故可配接各种发电机可靠工作，●采用探伤机专用快速接插件、及特种高强度连接电缆。

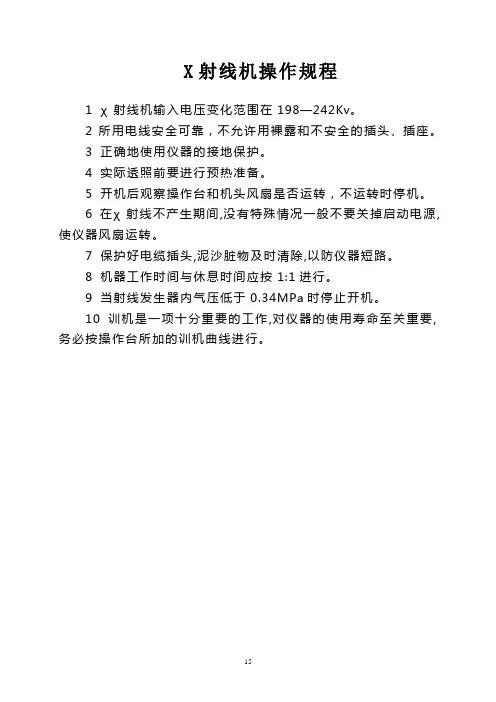

X射线机操作规程1 χ射线机输入电压变化范围在198—242Kv。
2 所用电线安全可靠，不允许用裸露和不安全的插头、插座。
3 正确地使用仪器的接地保护。
4 实际透照前要进行预热准备。
5 开机后观察操作台和机头风扇是否运转，不运转时停机。
6 在χ射线不产生期间,没有特殊情况一般不要关掉启动电源,使仪器风扇运转。
7 保护好电缆插头,泥沙脏物及时清除,以防仪器短路。
8 机器工作时间与休息时间应按1:1进行。
9 当射线发生器内气压低于0.34MPa时停止开机。
10 训机是一项十分重要的工作,对仪器的使用寿命至关重要,务必按操作台所加的训机曲线进行。
γ射线探伤仪操作规程1.γ源存放规定1.1γ源的存放场所必须事先经公司安监部、公安保卫部批准。
1.2应存放在专用的贮藏室内，不得与易燃、易爆、腐蚀性物质一起存放。
1.3存放γ源的贮藏室或容器不得设置在可能有落物的下方,人员密集、施工（交通）道两旁。
1.4放置在再次屏蔽的特殊容器和金属箱内，以保证非工作人员接受的辐射当量不超过《放射防护规定》的要求。
1.5施工现场不得存放射源。
如需短时间存放时，需经有关领导批准，并设置围栏及醒目的标志，而且安全放置在再次屏蔽的特殊容器内。
1.6射源应指定专人管理，定期检测。
射源容器必须加双锁。
1.7γ源存放区，必须由公安保卫部设岗守卫，并要求值勤人员明确职责。
1.8射源存放地点需经安监部、公安保卫部及当地防疫站检查认可，不得任意改动。
2 现场运输2.1 从贮藏室中取出γ射线机前，必需用剂量仪监测γ射线机是否处于正常状态，然后才允许至少两名工作人员同时把γ源从储藏室中取出。
2.2可用毛竹杆抬，必要时可采用绳子或吊车带。
γ射线必须绑架牢固，人机相距必须大于0.5m。
夜间运输必须使用必要的照明工具，否则按违章处理。
2.3使用前应全面检查γ射线机质量，包括软管有无破损、软管内金属系统有无翘起、γ机是否处于完好使用状态。
检查结果及时报告领导，确存在质量问题的应组织人员维修或通知厂家派人来修理。
产品使用说明书上方检测目录一、产品主要参数一览表 (2)二、产品概述 (5)三、工作原理简述 (5)四、使用说明 (6)五、注意事项 (11)六、维修指南 (12)七、曝光参考曲线表 (13)一、产品主要技术参数一览表SF系列XXG、XXQ系列二、产品概述我公司生产的SF系列X射线探伤机和XXQ、XXG系列X射线探伤机，采用变频和恒频脉冲式控制技术，具有结构新颖、携带方便、功能齐全等特点,系统采用微机控制和调节，模块化结构,保证了整机的稳定性与可靠性,并且维修特别方便，具有齐全的保护功能,适用范围宽；各种参数设定、工作状态、保护动作都有语言用汉语提示,方便了用户的使用，防止各种违章操作，设备设有训机功能，提高了整机的使用寿命。
本机的X射线发生器采用气体绝缘强迫风冷阳极接地式，具有体积小、重量轻等优点。
该产品适用于高空作业、薄钢材、小型、中型、大型容器类焊接工程、造船业、锅炉管道焊缝、石化工程、飞机制造、维修业、汽车工业、国防工业等部门的无损检测。
整机特点可归纳如下:●采用微机控制，模块化结构，自动化程度高,抗干扰能力强，工作可靠；●参数设置、工作过程、故障指示采用LED数码管和LED指示灯，同时配以汉语语音提示;●自带训机键，可方便对设备老练;●XXG、XXQ曝光时间与休息时间严格按1：1进行；SF系列X射线探伤机为连续工作型。
●根据不同的输出电压，采用不同的启动频率，提高工作效率。
●防尘防水彩色薄膜面板，语言提示键盘,可以迅速准确地选择曝光参数；●具有灵敏的过压、欠压、过流、欠流、超温等保护功能;●独特的安全锁设计，使操作人员免受意外的射线伤害;●配有安全射线指示灯插座，可接射线指示灯●配有探伤室用门机连锁接线端子，可随时连接铅门开关，确保人员安全。
●具有宽的千伏选择范围,解决了其它系列探伤机透照厚度范围窄的难题；●延时曝光功能，可设置小于10分钟的延时曝光时间,以便操作人员远离现场；●自动测试电网电压特性，故可配接各种发电机可靠工作，●采用探伤机专用快速接插件、及特种高强度连接电缆.;●可累计显示曝光次数,以便了解设备的使用情况。
X射线机拍照及洗相操作规程一、准备工作1.将洗片机打开。
2.将照射物（鱼准备好，麻醉待照）准备好。
3.片盒内装好胶片。
二、X射线机拍照步骤及注意事项（一）X射线机拍照步骤1.在黑暗或红灯照明条件下将胶片装入片盒，然后将片盒（暗盒）放置于X射线机垂直下方，片盒平面（无按钮一面）向上，将照射物置于片盒上，焦频距1m（一般X射线机距片盒1m），焦频距最小不能低于90cm。
2.打开X射线机，根据照射物厚度调整千伏与毫安秒（见表1），然后调整曝光区域至光野合适。
3.拍照，拍照人撤离X射线机室，并将其门关闭，在安全距离内（一般在无铅衣、铅门等保护下，拍照安全距离为离X射线机2m以上。
）按住遥控器开关，直到听到“滴”的一声后松开，拍照结束。
4.关闭X射线机主机电源，将照射物取走放置原处，开始洗相。
（二）注意事项1.一般照射物多为鱼等带水物，片盒上应铺设一层保鲜膜等物质防止水或其他液体进入片盒，损害感光屏。
2.新胶片远离X射线机，避免拍照时x射线损害新胶片。
3.拍照时，一定保持X射线机主机稳定，照射物平稳。
4.拍照时，提前松开遥控器，将出现Err14，按主机千伏或毫安秒按钮可解除错误警告，使主机恢复正常。
5.洗片机预热期间，不能进行x射线机拍照。
6. 使用前将铅门关了，在小KV时（40KV，0.5mA/s）预照射一下。
如果无故障，科正常使用。
三、洗相及注意事项（一）洗相步骤1.自动洗片机提前30min钟打开，预热完成后进入待机状态(只有电源指示灯常亮)，即可洗片。
2.一般自动洗片机洗片温度为30℃，时间为105秒。
如果药品时间使用时间较长，洗片温度和时间可适当调高或加长。
温度越高图案越黑（温度不能超过35℃），时间越长图案越黑。
3.每次洗第一张片前，让洗片机过2-3张废片，避免洗片轴加上的药品结晶等物质影响洗片。
4.在黑暗或红灯照明条件下，取出已曝光胶片，从洗片机输送口靠左侧纵向或横向送入。
等禁止输片灯（红色“×”号灯）灭后，即可打开暗室灯。
