lc1d25手册类型：使用手册lc1d25操作手册1. 概述lc1d25是一款高性能的电磁接触器，常用于电气控制系统中的起动与停止功能。
本手册将详细介绍lc1d25的技术规格、安装方法和操作步骤，以便用户正确使用和维护lc1d25。
2. 技术规格lc1d25的技术规格如下：- 额定电流：25A- 额定工作电压：220VAC- 控制电压范围：24-690VAC- 机械寿命：100万次3. 安装为了确保lc1d25的正常运行，以下是正确的安装步骤：- 将lc1d25安装在适当的位置，并确保周围空间足够以便散热。
- 使用正确的电缆和线路连接lc1d25，确保连接牢固无松动。
- 根据需要，将lc1d25固定在电气控制柜或设备上。
- 检查所有连接，确保没有损坏或松动的部件。
4. 操作步骤遵循以下步骤操作lc1d25：1. 打开电源开关，确保电源供应正常。
2. 使用合适的控制按钮或开关将lc1d25接通。
3. 当需要停止时，使用相应的按钮或开关将lc1d25断开。
4. 定期检查lc1d25的工作状态和连接是否正常。
5. 如果发现任何异常情况，立即断开电源并寻求专业人员的帮助。
5. 维护与保养为了确保lc1d25的可靠性和长期使用，以下是一些建议的维护和保养措施：- 定期清洁lc1d25，防止灰尘和污垢积聚影响其工作。
- 检查lc1d25的连接螺钉和电缆，确保无松动或腐蚀现象。
- 定期检查lc1d25的触点，如果发现磨损或氧化，及时更换。
- 在使用过程中，如果发现明显故障或异常噪音，请立即停止使用并联系专业人员。
6. 故障排除以下是一些常见故障及其排除方法：- lc1d25无法启动：检查电源供应是否正常，检查电缆连接是否牢固。
- lc1d25频繁断开：检查控制按钮或开关是否正常，触点是否磨损。
- lc1d25工作时发出异常噪音：立即停止使用，检查触点是否松动或损坏。
注意事项：- 在进行任何操作之前，务必切断电源，以免发生电击或其他意外事故。

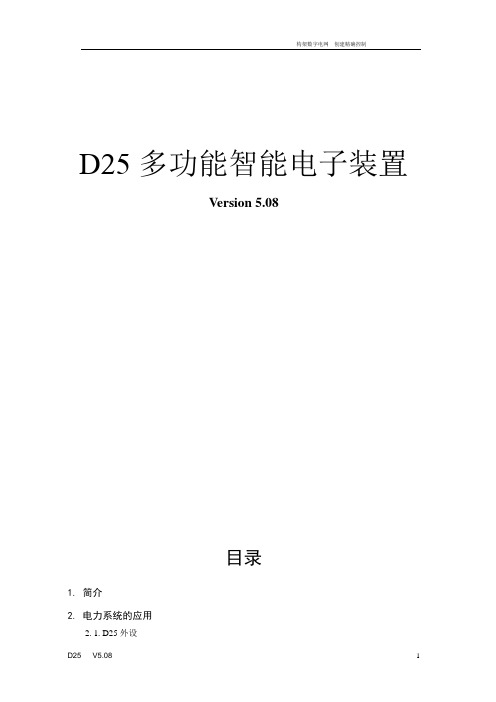

D25多功能智能电子装置Version 5.08目录1. 简介2. 电力系统的应用2. 1. D25外设2. 2. D25串行链路2. 3. D25智能节点3. D25组态选择4. 硬件结构4. 1. D25 DAC4. 2. D25 AIF4. 3. D25 S4. 4. D25 K4. 5. D25 A4. 6. D25 WT C4. 7. D25 端子板4. 8. D25 XCOM模块4. 9. D25 电源5. 功能5. 1. 交流模拟量测量5. 2. 线性滤波5. 3. 线路频率5. 4. 电能质量监测5. 5. 电能测量5. 6. 电能值5. 7. 模拟事件/测量报告5. 8. 需量测量5. 9. 故障记录5. 10. 故障检测5.11. 同期检测5. 12. 交流模拟量报警5. 13. 直流模拟量测量5. 14. 状态量输入5. 15. 控制量输出5. 16. 辅助控制量输出5. 17. 通用时间码5. 18. IED通讯6. 附加功能6. 1. 可编程逻辑控制6. 2. 保护6. 3. 网络支持6. 4. 通讯规约6. 5. 其它应用7. 维护与组态7. 1. 维护口7. 2. D25显示7. 3. ConfigPro8. 物理特点8. 1. 外壳8. 2. 现场接线9. 标准与保护10. 性能11. D25选型表1. 简介D25是GE 公司生产的智能测控单元，它综合了全世界不同厂家测控单元的特点，在测控单元设备的网络通信，操作闭锁，可编程控制、数据和故障录波、电能质量和谐波测量、同期检测和控制，数据采集控制上都有其独有的技术特点。
可以广泛应用于变电站、发电厂、水电站、泵站以及铁路、交通、石油、化工等对可靠和安全有极高要求的设备监视、控制和数据通信领域。
D25多功能智能电子设备是一个具备了处理电力系统各种测量和控制功能并具有强大通信能力的产品，其领先的技术和完备的功能是国际国内同类产品所无法比拟的。
一、概述本控制器用于控制电动转换开关、接触器、电动操作空气开关，实现双电源自动切换。
该控制器采用微机技术，AD数据采集，可同时监测两路三相电源的过压、欠压、断相。
液晶显示器可实时显示测量电压值及各种状态信息。
该控制器对所有系统参数及可选控制功能均可通过中文液晶设置菜单进行现场设置及更改， 485通讯接口，可实现三遥功能。
为满足现场要求控制器可实现自动返回、故障返回、复位返回三种切换方式,也可选择电源I或电源II为首选电源及市电-市电、市电-油机切换。
二、电气性能及功能1工作电源：交流型：AC230V（±20%）,50HZ2 环境温度： -10°C～70°C3 电源Ⅰ/电源Ⅱ电压检测•单相或三相 AC230V/380V•±1%精度4 可任意选电源I或电源II为首选电源5.可选择自动返回（自投自复）、故障返回（互为备用）、复位返回（自投不自复）6.可选择控制器为市电/市电或市电/油机工作模式7 火灾报警信号联动---转换到零位（DC24V输入）8.过流跳闸自动报警9.转换开关位置信号采集（有源AC110-280V）10.可编程输出: 负载在电源Ⅰ负载在电源Ⅱ电源Ⅰ正常电源Ⅱ正常双电源正常启动油机( 230V 5A )11 转换控制输出•转换位置Ⅰ输出 ( 常开230V 5A )•切换位置Ⅱ输出 ( 常开230V 5A )•切换位置0输出 ( 常开230V 5A )12.RS232/485通讯接口•可遥控、遥测、遥信13.转换延迟--由位置I转到位置II的延迟0-255秒14.返回延迟--由位置II转到位置I的延迟0-255秒15.冷机延迟--在市电/油机模式开关返回到位置I后停止油机运行延迟0-255秒16.转换到中间位延迟0-11秒注:若将可编程输出设置成（启动油机）则控制器为市电/油机工作模式三、操作及显示液晶屏自动循环显示如下内容第一行第二行第一行显示内容•电源I正常•电源II正常•电源I故障•电源II故障•自动工作方式•手动---位置I•手动---位置II•手动---位置O•遥控---位置I•遥控---位置II•位置II >位置I•位置I >位置II•跳闸或接线故障--------开关过流跳闸或位置返馈线联接错误•火警联动-----------------接收到火警联动信号•转换延迟XXX秒-----主电源转换到备用电源的延迟•返回延迟XXX秒-----备电源转换到主电源的延迟•冷机延迟XXX秒-----油机/市电工作模式，转换开关返回到市电取消启动油机信号注. 当电源I或电源II失电时转换到位置O功能无效第二行显示内容•第一路相电压/线电压 PI XXXV XXXV XXXV•第二路相电压/线电压 PII XXXV XXXV XXXV•电源I断相•电源II断相四、控制器遥测-遥信-遥控功能通过计算机通讯接口可进行远端遥控及电量采集。
CFJD25机械电子式风速表使用说明书警告：1.严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！2.严禁使用本说明书规定以外的电池！3.严禁在井下充电！CFJD25机械电子式风速表使用说明书一概述1、产品特点CFJD25机械电子式风速表采用微处理器技术，3位数码管显示，所测得的风速值或平均风速值直接显示，显示清晰、明亮，同时具有数据存储功能。
体积小、重量轻、操作简捷、维护方便，风速表采用薄膜轻触开关，密封性能好，准确可靠。
2、主要用途及使用范围风速表采用先进的微处理器芯片设计的智能化仪表，适用于含有瓦斯爆炸危险的煤矿井下精确测定瞬时风速和任意时间内的平均风速，也适用于气象、交通、建筑、化工、仓库及空气动力学研究等场合的风速测量。
3、型号的组成及其代表意义Ｃ:测定器Ｆ：风速ＪＤ：机械电子式25：测量范围：m/s4、使用环境条件a)工作温度：0℃～40℃b)相对湿度：≤95%（25℃）c)气压：（80～106）kPad)风速（0～8）m/se)具有甲烷或煤尘爆炸性危险的煤矿井下。
5、防爆类型：矿用本质安全型，防爆标志ＥxibI二工作原理与结构1、结构1、结构：①翼轮、②三脚架、③外壳、④面板、⑤电路板、⑥镍氢电池组、⑦铭牌、⑧下盖、⑨充电接触钉。
2、工作原理：测量时由于叶轮旋转对光电传感器形成遮挡，每遮挡一次就产生一个光脉冲信号，脉冲信号经计数器传送到微处理器进行运算处理后，经显示器显示或存入存储器保存起来。
三技术特征1、主要性能1）风速表采用3位LED显示，能够准确测量并显示瞬时风速值和读取任意时间内的平均风速值。
2）风速表的电源由ＡＡＡ型700mAh/3.6镍氢电池，串联1.4Ω/16W的限流电阻，用环氧树脂灌封为一体，构成仪器的本质安全电池组件。
额定电压Ue：3.6V，最高输出电压Uo：4.1，最大输出电流Io：2.4.2、主要参数风表类型规格型号测量范围（m/s）中、高速风表CFJD25 0.5～25规格型号风速范围起动风速基本误差允许零位漂移CFJD25 0.5～25 ≤0.4≤0.3 ±0.11、外型尺寸：50×25×155mm2、重量：≤180g五使用方法风表操作有两种模式，由操作键控制转换。
目录1. 概述2．主要功能3. 工作原理4. 规格型号5. 技术指标6. 电表的安装和接线7. 面板及符号说明8. 运输和存储9. 保证期限1. 概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量正向、反向的有功电能以及正向和反向的无功电能，能依据相应费率和需量等要求进行处理。
并可显示当前各相电流电压及电网频率。
全部性能指标符合GB/T 17883《0.2S级和0.5S级静止式交流有功电能表》和GB/T 17215《1级和2级静止式交流有功电能表》国家标准对多功能电能表的各项技术要求，其通讯符合DL/T 645《多功能表通讯规约》的要求。
本系列产品具有四种费率、12个时段、多个时区及日时段表、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口、手动停电唤醒等功能，其性能稳定，精确度高，操作方便，是适应电能管理现代化的理想计量器具。
2. 主要功能2.1 分时计量正向有功和反向有功电能；2.2 可计量有功总电能及A、B、C分相有功电能；2.3 分时计量正向无功和反向无功电能，正向无功和反向无功计量方式可设置；2.4 分时计量正向有功、正向无功最大需量及其最大需量发生时间；2.5 可编程多个时区、费率、日时段、公共假日及多套日时段表；2.6 可实时测量各相电流、电压、功率、功率因数等参数；2.7 具有失压、失流、编程、需量清零、电池工作时间和电表运行时间等事件记录；2.8 具有历史12个月正向有功用电量记录功能；2.9 具有有功和无功测试端口，光电隔离；2.10 可通过掌上电脑非接触式（红外通讯）设表（预编程）、抄表；2.11 具有RS485远程通讯接口，通过RS485接口与PC机或掌上电脑进行通讯；2.12 可以在停电的状态下不附加任何外置直流电源进行抄表，通过红外遥控器现场查看数据；2.13 具有事件报警及故障报警功能；2.14 通过LCD显示电能表的运行状态、各种参数设置情况和各种计量数据；2.15 可实现参数自动轮显，轮显的参数（最多32项）和轮显时间、顺序可任意设置；2.16 具有编程和编程禁止功能；2.17 具有电量清零及需量复位功能；2.18 具有电量冻结、整点负荷等功能；2.19 电池更换简单容易。
第三章 D25智能采集装置及LCD显示操作箱第一节 D25智装置结构及功能 (3)1.1 手册概述 (3)1.2 产品概述 (4)1.3 安装 (5)1.4 技术规格 (8)第二节 D25硬件模块 (12)2.1 硬件结构 (12)2.2 状态量配置 (19)2.3 控制量配置 (23)2.4 直流模拟量输入配置 (28)2.5 交流模拟量配置 (29)2.6 通讯配置 (35)第三节 D25功能检验 (37)3.1 装置功能检验 (37)3.2 软件及诊断程序 (43)第四节 D25操作闭锁及检同期 (46)4.1D25闭锁功能 (46)4.2 D25闭锁软件配置 (50)4.3 D25同期功能原理 (53)4.4D25同期软件配置 (58)第五节 D25软件组态及维护 (63)5.1 D25软件组态 (63)5.2 D25板件维护。
(66)5.3D25故障对策 (71)5.4D25升级及诊断调试 (74)第六节 LCD显示操作箱 (75)6.1 LCD简介 (75)6.2 LCD软件功能 (75)6.3 Formbuilder3.02安装、运行、退出 (78)6.4 错误和提示 (84)第一节 D25智装置结构及功能1.1 手册概述本手册包含D25多功能IED安装和配置所需的信息。
产品概述章节叙述了D25的不同组件本手册其它部分叙述：z硬件、软件和通讯组件的安装和配置；z D25的使用、维护和故障消除。
本手册是按GE HARRIS D25 多功能IED安装和配置的，建议顺序的逻辑序列编辑的。
本手册的读者本用户手册是针对那些已知晓电力工业个人计算机术语、GE HARRIS 控制系统产品以及其它工业产品。
例如：继电保护器、表计、电压调节器等方面知识的D25用户使用的。
本手册的常规表示本手册对所提到的论题和操作步骤所用的术语与WINDOWS的术语相同。
程序指令表是按其执行的次序编写的，其它信息表也给出。
键盘上的特殊用小一号的大写字母标出如：〈ENTER〉，〈ALT〉，〈BACKSPACE〉。
对话窗上的按键以同一方式标明：〈OK〉，〈MOVE〉。
本手册始终以Click表示按下和释放一个鼠标按钮（除非另有说明，均为鼠标左按钮）。
Press 通常表示按下键盘上的一个键。
你要输入计算机中的字或指令在本手册中均以斜体字表示，（例如写入指令diskcopy a:b:<ENTER>）.安全注意点要遵守本手册中的全部安全注意点和指示。
应用D25多功能IED前应通读和理解本手册，牢记这些内容，以备日后应用和备查。
所有交流电压和电流端子都装有防护罩，以防止偶然触及。
用户不需要触及端子组或从其上拆下任何导线，以从D25中取出任何组件或PCB（印刷电路板），拆下带有危险高电压的模块要用为此设计的内藏PCB拉手取出。
永远要用所提供的拉手。
Local/remoate(当地/远方开关在D25面板上）有一个机械的保护器以防止偶然误操作，此开关可以锁定在每一位置。
维护人员应是对电气设备在技术和安全上都熟悉的人。
D25中的所有电子组件是对静电放电危险敏感的。
应该遵守有关标准规定对手持电子组件时的注意事项。
维修和拔出组件之前，应断开电源1.2 产品概述D25是第三代“超级IED”（Intelligent Electronic Device智能电子设备）。
它是集对变电站模拟量测量、状态量监视、开关量控制以及装置通讯等多功能应用为一体的超级智能设备。
D25可作为可编程逻辑控制器，变电站LAN节点，IED及开关柜级控制器，计费级表计（未验证），电力质量监视器和事故、事件（波形）记录器，它还是一个极好的远动终端装置（RTU）。
D25的灵活性和可伸缩性使它成为先进的变电站监控和自动化应用的优秀选择。
它能适应开关量状态输入、交流或直流模拟量输入和控制量输出。
通讯的灵活性表现为提供了双RS-232串行通讯口或双以太LAN口（DNP/UDP/IP），传统的IED的两个串行接口和扩充的GE Harris接口库使D25可以和超过75种不同IED连接。
时间同步和维护接口支持ConfigPro,ProLogic和WESMAINT。
D25提供的所有这些特性均符合IEEE-IEC和CE Mark的质量要求。
作为一个LAN的节点，D25支持与其它IED或节点做点对点和客户机/服务器方式应用。
如GE HARRIS D200和PowerLin Acess图形用户界面以及文件传输和虚拟“通过环路”（“Loop Through”）连接以支持内部功能和连接IED S。
当配备有串行接口时，D25可作为单独的IED，PLC或RTU支持GE HARRIS的60多种规约，其中包括DNP和MMS。
D25的关键组件可分为3类：硬件、软件和通讯金属机箱内装有基本硬件，基本软件和通讯设施，以作为有完整功能的独立控制系统。
面板上的LED指示灯提供了实时的D25运行状态的信息。
机箱还能安装不同选项的扩充模块以增加D25的功能。
扩充模块包括：状态量输入模块，状态量输出模块，直流模拟量输入模块，交流模拟量输入模块，双串口通讯模块，双亿太网通讯模块。
D25采用先进的多处理器设计用以提供大量顶级的功能，这使得即使在执行LAN点对点和文件传输应用的同时，还能监视15个模拟通道的波形和事件记录，96个状态通道上的事件顺序（SOE）并执行PLC算法。
D25在一个小型机箱内配置有：开关状态输入、交流模拟量输入、直流模拟量输入和开关控制量输出。
1.3 安装本章叙述如何安装一个D25 IED和在系统组态（配置）前的各个步骤。
检查小心地将D25从其包装箱中取出，查看整个装置以确定其在运输中未发生任何可见的损伤。
下图表明从箱中取出的D25 IED外形硬件安装把D25放在机柜中预定的位置上，上紧四个螺栓把D25稳定的固定在机柜的导轨上，按照本用户手册中的说明可靠牢固地连接D25背面的全部接线。
前面板前面板上有三个用户接口组件Ⅱ插座用以与PC连接。
z WESMAINT +z多个LED灯用以表示D25的状态和XCOM的通讯的运行情况。
z当地/远方控制开关，用以设定当地和远方操作。
WESMAINT+Ⅱ连接器Ⅱ插座是D25的标准组件。
其作用为通过WESMAINT +Ⅱ电缆前面板上的WESMAINT +（公司惯称Download电缆）与PC机进行通讯，观察D25运行状态并对D25进行维护。
z提供当地维护和检验功能；z用选够的ConfigPro软件下载组态数据；z从D25上载D25运行参数，检验观察D25运行信息；ⅡⅡ支持RS232信号其速率固定为9600bps。
连接PC用一根WESMAINT + z WESMAINT +电缆（GE HARRIS#977-0084-96）。
前面LED灯指示POWE（绿灯）:电源指示灯RUN（绿灯）：D25运行状态指示灯IED1（左右各一个红灯）：左侧表示COM3口发送数据状态，右侧表示COM3口接受数据状态。
IED2（左右各一个红灯）：左侧表示COM4口发送数据状态，右侧表示COM4口接受数据状态。
XCOM1（左右各一个红灯）：左侧表示COM5或以太网口1发送数据状态，右侧表示COM5或以太网口1口接受数据状态。
XCOM2（左右各一个红灯）：左侧表示COM6或以太网口2发送数据状态，右侧表示COM6或以太网口2口接受数据状态。
LOCAL/REMOATE SWITCH 切换按钮当LOCAL/REMOATE SWITCH 切换按钮打在Disable 侧，D25装置的所有的开关量控制输出都将被屏蔽。
此时装置的LOCAL/REMOATE 指示灯亮绿灯。
当LOCAL/REMOATE SWITCH 切换按钮打在Enable 侧，D25装置可以输出开关量控制。
此时装置的LOCAL/REMOATE 指示灯亮红灯。
总结：当D25装置正常运行时，并且系统组态配有K 卡，则前面板的各灯指示状态如下：POWER （绿）灯长亮，RUN （绿）灯有频率的闪烁（大概间隔1s ），如果使用了COM3-COM6口通讯则相应的串口的收发信号指示灯交替闪烁LOCAL/REMOATE SWITCH 切换按钮打在Enable 侧，LOACAL/REMOATE 指示灯亮红灯。
注：如果系统组态没有配置K 卡，则无论LOCAL/REMOATE SWITCH 切换按钮打在Disable 或Enable 侧LOACAL/REMOATE 指示灯均亮绿灯。
背面板连接器永久性安装于D25背面板上，供通讯、电源、状态输入、控制输出和交流输出之用。
AC INPUTS VT4, VT5 VT6orCT10, CT11, CT12(TB7 - 12)AC INPUTS VT1, VT2, VT3(TB1 - 6)XCOMPOWER SUPPLY (TB19 - 24)AUXILIARY CONTROL SERIAL PORTS背面板连接器 电源-- Wetting+ Wetting+/L-- /NAux.Ground+内部辅助电源（+Wetting ） 24V 或48V ，在于D25订货时确定 -内部辅助电源（-Wetting ） 24V 或48V 在于D25订货时确定+/L 用直流电源时为正极，当用交流电源时为相线 -/N 当用直流电源时为负极，当用交流电源时为中线保护地 在D25运行前连接好保护接地螺栓，保护接地螺栓与电源的接地端相连，并可用于屏蔽接地点。
连接电源1． 打开端子盒盖的螺栓，把螺丝放在一边。
2． 取下端子盒盖。
3． 如用直流电源供电，应当正确的把直流电源接到端子盒上的+/L 和-/N 连接点。
4． 如用交流电源供电，应当把交流电源的相线接到端子盒上+/L 连接点，把交流电源的中线接到于-/N 连接点。
注：参看ConfigPro 在线帮助对端子盒和组态的叙述。
注意确认D25电源输入模块型号，以确定输入电压等级（通常使用的有110VDC 与220VDC ）。
工厂调试时请特别注意此项，如果操作错误会导致电源模块烧毁。
D25的金属壳在接地螺栓上接地，需使用单独的黄/绿导线把D25和设备的保护接地系统相连接。
1.4 技术规格 电源要求20-60V dc 或70-150V dc /115 V ac 或250 V dc /220 V ac 标称值，功耗@45瓦（最大） CPU 和内存主处理器：Motorola 68360@25MHZ DSP 协处理器：ADSP2101@20MHZ I/o 处理器：Motorola 68HC11@4MHZ程序存贮器：256或512KB EPROM ，2MB FLASH ROM数据内存：标准：NVRAM 2MB可选RAM最大直4MB（除标准NVRAM以外）通讯口XCOM口（2）：E1A232/485 38400bps(软件设定)或Ethernet 10Base 2 IED口（2）：EIA232/485 38400bps(软件设定)Ⅱ维护口：Wsmaint+ EIA 232 9600bpsD25显示器口：EIA232/485 9600bps(软件设定)交流模量测量直接从CT和PT输入交流模拟量，一到六个三相电路模拟量输入：15个交流模拟量输入，经变压器隔离采样速率：每周波64次A/D分辨率：12位加符号位交流电压输入标称值：120Vrms或220Vrms量程：63.5V，69.3V，110V，120V或220V 标称值的0%至250%过电压：250%标称值，连续；350%标准值一分钟负载：小于0.1VA准确度：±0.2%满量程（25℃）交流电流输入标称值：1A或5Arms.量程：2%到1600%标称值过电流：4倍标称值--连续30倍标称值--10秒100倍标称值--1秒负载：0.01ohm准确度：±0.2%满量程（5倍标称值以下）计算数据：功率支持1,2,2.5和3元件测量的计算提供有功、无功和视在功率及功率因数电能量：能累加器kWh,kVAh,kVARh送入，送出故障测定：对称份量电路不平衡测定法线路频率：量程60HZ的代表：55-65HZ准确度0.01HZ50HZ的代表：45-55HZ准确度0.01HZ录波功能：在多达96个状态输入点并发和进行模拟通道的波形和事件记录。
