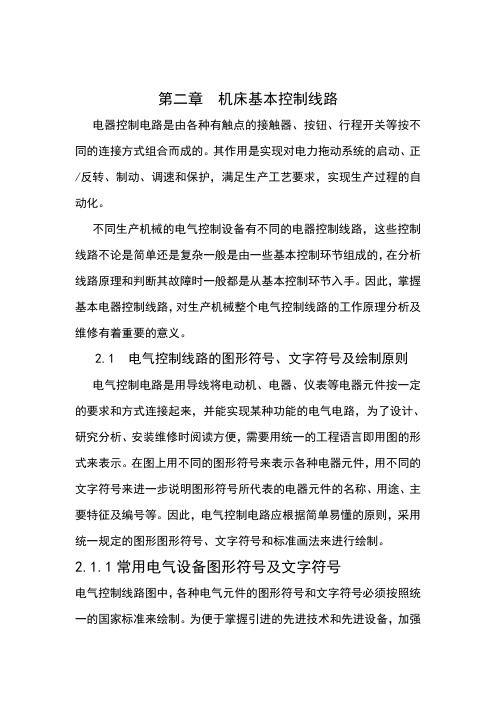

第二章机床基本控制线路电器控制电路是由各种有触点的接触器、按钮、行程开关等按不同的连接方式组合而成的。
其作用是实现对电力拖动系统的启动、正/反转、制动、调速和保护,满足生产工艺要求,实现生产过程的自动化。
不同生产机械的电气控制设备有不同的电器控制线路,这些控制线路不论是简单还是复杂一般是由一些基本控制环节组成的,在分析线路原理和判断其故障时一般都是从基本控制环节入手。
因此,掌握基本电器控制线路,对生产机械整个电气控制线路的工作原理分析及维修有着重要的意义。
2.1 电气控制线路的图形符号、文字符号及绘制原则电气控制电路是用导线将电动机、电器、仪表等电器元件按一定的要求和方式连接起来,并能实现某种功能的电气电路,为了设计、研究分析、安装维修时阅读方便,需要用统一的工程语言即用图的形式来表示。
在图上用不同的图形符号来表示各种电器元件,用不同的文字符号来进一步说明图形符号所代表的电器元件的名称、用途、主要特征及编号等。
因此,电气控制电路应根据简单易懂的原则,采用统一规定的图形图形符号、文字符号和标准画法来进行绘制。
2.1.1常用电气设备图形符号及文字符号电气控制线路图中,各种电气元件的图形符号和文字符号必须按照统一的国家标准来绘制。
为便于掌握引进的先进技术和先进设备,加强国际间的交流,国家标准局颁布了GB4728-1984《电气图用符号》、GB 6988-1987《电气制图》和GB 7159-1987《电气技术中的文字符号制定通则》。
规定从1990年1月1日起,电气控制线路中的图形和文字符号必须符合最新的国家标准。
一些常用的电气符号和文字符号如表2-1所示。
2.1.2电气控制线路图绘制原则生产机械电气控制线路常用电气控制原理、接线图和布置图来表示。
1.电气控制原理图绘制、识读原则电气控制原理图是根据生产机械运动形式对电气控制系统的要求,采用国家统一规定的电气图形符号和文字符号,按照电气设备和电器的工作顺序,详细表示电路、设备或成套装置的组成和连接关系,而不考虑其实际位置的一种简图。
