常用机床电气控制线路(1)随着机械设备技术不断的发展和更新，现今越来越多的机床采用了电气控制系统。
电气控制线路则是机床电气控制系统的核心部分。
下面，我们将讲解一下常用机床电气控制线路相关的知识。
一、机床电气控制系统简介机床电气控制系统一般包含三个部分：输入部分、处理部分和输出部分。
输入部分通常由开关、按钮、传感器等组成，主要用于接收人的指令和反馈机床状态。
处理部分则是电气控制系统的核心部分，主要由PLC等控制器、计算机等控制设备组成。
输出部分则通过输出开关、电磁阀等设备向机床传达指令。
二、常用电气控制线路的分类1. 单相线路和三相线路单相线路适用于功率较小的机床，如电火花放电机等，其控制线路一般只需通过单相电源进行连接。
而三相线路适用于功率较大的机床，如数控车床、剪板机等，其控制线路则需要接入三相电源。
2. 直流电气控制系统和交流电气控制系统直流电气控制系统应用比较广泛，其特点是控制精度高、启动减速平稳。
而交流电气控制系统则具有结构简单易于维护以及成本低的优势。
3. 按钮控制线路和脚踏控制线路按钮控制线路适用于需要较高操作频次的机床，其控制线路中需设置照明开关、启动按钮、停止按钮等。
而脚踏控制线路则适合于对安全性要求较高的机床，如剪板机等。
三、机床电气控制线路的注意事项1. 连线前一定要先查看线路图，并判断各线的方向和位置是否正确。
2. 接线前一定要进行电源和备电源的切断。
3. 在操作中一定要遵循安全规定，避免触电等事故的发生。
4. 定时进行电路检测和维修，以确保机床电气控制线路的长时间稳定运行。
总结起来，机床电气控制线路虽然运行稳定可靠，但是也需要我们在平时的工作中予以充分的关注和维护。
所以，在使用机床时，一定要按照规定的方法进行操作，以确保操作的安全性和机床的稳定性。
车床电气线路分析车床是一种常用的机械设备，用于加工金属和其他材料。
在车床的使用过程中，电气线路是至关重要的系统之一，对车床的正常运行起着重要的作用。
下面将对车床电气线路进行详细的分析。
车床的电气线路由电源系统、控制系统和电机系统组成。
电源系统提供车床所需的电能，包括主电源和控制电源。
主电源是车床的主要电源，通常是交流电。
控制电源是用来供给车床的控制系统和电机系统的低压直流电源。
控制系统是车床的核心部分，通过控制电路来实现车床的各种工作方式和运动控制。
控制系统主要包括主控制电路、操作控制电路和保护电路。
主控制电路是车床的主要控制部分，它通过对电机系统的控制来实现车床的各种工作方式。
主控制电路通常由控制开关、控制按钮和接触器组成。
控制开关用于选择车床的工作方式，如正转、反转和停止等。
控制按钮用于手动控制车床的运动，如快速进给和手动进给。
接触器是控制开关和电机之间的连接，通过控制开关的操作来控制电机的运行。
操作控制电路是通过控制按钮来实现对车床运动的控制。
操作控制电路通常包括按钮开关、继电器和接触器等组件。
按钮开关用于选择车床的运动方式，如手动、自动和急停等。
继电器是控制按钮和电机之间的连接，通过按钮的操作来控制电机的运行。
接触器用于控制车床的转向和速度。
保护电路是用来保护车床和操作人员的安全的电路系统。
保护电路主要包括短路保护、过载保护和接地保护等。
短路保护用于检测车床电气线路中的短路情况，并采取相应的保护措施，如断开电路或切断电源。
过载保护用于检测车床电气线路中的过载情况，并采取相应的保护措施，如断开电路或切断电源。
接地保护用于检测车床电气线路中的接地故障，并采取相应的保护措施，如切断电源。
电机系统是车床的动力系统，通过电动机提供驱动力。
电机系统通常由主电机和辅助电机组成。
主电机是车床的主要驱动力，通过转动主轴来实现工件的加工。
辅助电机用于控制车床的各种辅助装置，如进给机构、冷却系统和刀具升降装置等。
常用机床电气控制线路引言机床是制造业中常见的设备，用于加工金属和其他工件。
机床的电气控制线路起着关键的作用，控制着机床的运行和加工过程。
本文将介绍常用的机床电气控制线路，包括常见的控制元件和其组合方式。
1. 电路图符号在了解机床电气控制线路之前，首先需要了解一些电路图中常用的符号。
下面是一些常见的电路图符号及其含义：•开关：表示开关元件，可用来控制电流的通断。
•电动机：表示机床中使用的电动机。
•继电器：表示继电器元件，用来控制电流的通断，通常用于较大电流的控制。
•传感器：表示用于检测机床中的状态或位置的传感器。
•接触器：表示接触器元件，用来控制电流的通断，通常用于较大电流的控制。
•电阻：表示电阻元件，用来控制电路中的电阻值。
2. 基本电控线路常用的机床电气控制线路可分为多个基本电控线路，下面将介绍其中的几种常见的线路。
2.1. 单向转动电机控制线路单向转动电机控制线路用于控制电机的单向转动，通常用于控制机床中的主轴或进给轴。
该线路包括一个控制开关和一个电动机，控制开关用于控制电流的通断，从而控制电机的工作状态。
电路图示例：_控制开关------| | || |电动机--------|___|2.2. 正反转电机控制线路正反转电机控制线路用于控制电机的正反转运动，通常用于控制机床中的主轴或进给轴。
该线路包括一个正转控制开关、一个反转控制开关和一个电动机，两个控制开关用于控制电流的通断，从而控制电机的运行方向。
电路图示例：_正转开关----| | || |反转开关----|_____|_____|电动机--------|___|2.3. 进给控制线路进给控制线路用于控制机床中的进给轴的运动，包括前进和后退运动。
该线路包括一个进给正转控制开关、一个进给停止控制开关和一个进给反转控制开关，以及一个电动机。
三个控制开关用于控制电流的通断，从而控制电机的运行方向和进给速度。
电路图示例：_______ ________|_____|进给停止-----|_____|-----|______| 进给反转||_______进给正转---------|_____|-------|______|_______|电动机--------|______|3. 简单控制线路示例下面是一个简单的机床电气控制线路示例，用于控制机床中的一个进给轴的正反转和停止。

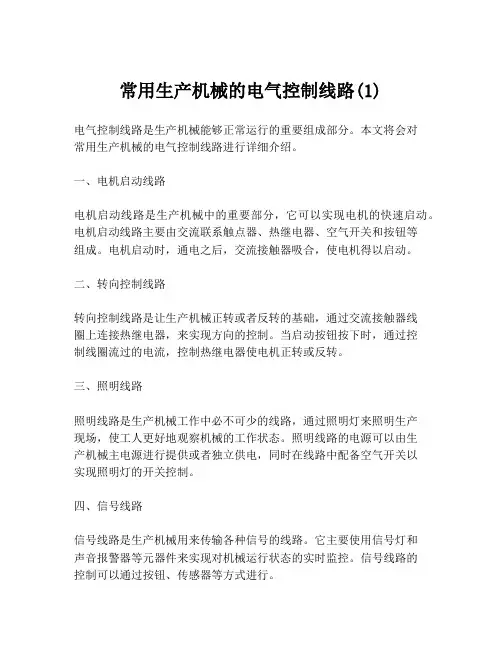

常用生产机械的电气控制线路(1)
电气控制线路是生产机械能够正常运行的重要组成部分。
本文将会对
常用生产机械的电气控制线路进行详细介绍。
一、电机启动线路
电机启动线路是生产机械中的重要部分，它可以实现电机的快速启动。
电机启动线路主要由交流联系触点器、热继电器、空气开关和按钮等
组成。
电机启动时，通电之后，交流接触器吸合，使电机得以启动。
二、转向控制线路
转向控制线路是让生产机械正转或者反转的基础，通过交流接触器线
圈上连接热继电器，来实现方向的控制。
当启动按钮按下时，通过控
制线圈流过的电流，控制热继电器使电机正转或反转。
三、照明线路
照明线路是生产机械工作中必不可少的线路，通过照明灯来照明生产
现场，使工人更好地观察机械的工作状态。
照明线路的电源可以由生
产机械主电源进行提供或者独立供电，同时在线路中配备空气开关以
实现照明灯的开关控制。
四、信号线路
信号线路是生产机械用来传输各种信号的线路。
它主要使用信号灯和
声音报警器等元器件来实现对机械运行状态的实时监控。
信号线路的
控制可以通过按钮、传感器等方式进行。
五、智能控制系统
智能控制系统是近年来生产机械趋向的发展方向，为生产机械的稳定性以及安全性的提高起到了非常重要的作用。
智能控制系统的核心部件是PLC控制器，其采集和处理来自各个部分的监控信号，通过控制交流接触器等硬件元件实现机械运作。
总之，在生产机械中的电气控制线路扮演着十分重要的角色，不仅可以提高生产机械的自动化程度，还能够保证生产机械的稳定可靠性。
机床电气控制线路基本环节概述机床电气控制线路是机床系统中的重要组成部分，它负责控制机床的各个运动部分，以实现各种加工操作。
本文将介绍机床电气控制线路的基本环节，包括电源输入、电气元件、控制器和传感器等内容。
电源输入机床电气控制线路的第一个环节是电源输入。
机床通常使用三相交流电作为电源。
三相电源具有稳定的电压和较低的失真，能够提供足够的电能以满足机床的工作需求。
在机床电气控制线路中，通常采用三相电源输入方式，以保证机床系统的稳定性和可靠性。
在机床电气控制线路中，常见的电气元件包括接触器、继电器、断路器、变压器和开关等。
这些电气元件用于控制机床的开关动作和电路的连接与断开，保证机床系统的正常运行。
接触器接触器是一种电磁开关，广泛应用于机床电气控制线路中。
接触器能够实现远距离的控制，具有较高的容量和可靠性。
在机床电气控制线路中，接触器常用于控制机床的电动机启停和正反转等动作。
继电器继电器是一种电气装置，用于在电路中实现信号的接通和断开。
继电器能够将小电流信号转化为大电流信号，以控制机床系统的各个动作部分。
在机床电气控制线路中，继电器常用于控制机床的多路切换和信号转换等操作。
断路器是一种保护设备，它能够在电路中检测到过载电流和短路故障时自动断开电源。
断路器能够有效保护机床电气控制线路和设备免受电流过载和短路故障的损害，并提供重要的安全保护。
变压器变压器是一种电气设备，它能够将交流电能转换为不同电压级别的电能。
在机床电气控制线路中，变压器常用于调整电路中的电压和电流，以满足不同电器设备的工作要求。
开关开关是机床电气控制线路中最基本的元件之一，用于控制电路的通断。
开关的种类繁多，常见的有单档开关、双档开关、限位开关和按钮开关等。
开关能够实现机床系统的手动和自动控制，是机床电气控制线路中的核心组件之一。
控制器是机床电气控制线路中负责控制和调节机床工作状态的重要组成部分。
控制器通常由微处理器、存储器、输入输出接口和控制算法等部分组成。
第三章 常用机床的电气控制线路金属切削机床是机械加工的主要设备。
本章主要介绍几种常用机床电气控制线路的工作原理。
本章要求：（１）会分析常用机床（如CA６１４０普通车床、M７１３０平面磨床、M７４７５B平面磨床、Z３５摇臂钻床、Z３０４０摇臂钻床、X６２W万能铣床与T６８卧式镗床）的电气控制原理。
（２）了解常用机床控制线路的常见故障及排除方法。
第一节 普通车床的电气控制线路车床是机械加工中使用最广泛的一种机床，约占机床总数的２５％～５０％左右。
在各种车床中，应用最多的是普通车床。
普通车床可以用来车削工件的外圆、内圆、端面和螺纹等，并可以装上钻头或铰刀等进行钻孔和铰孔等加工。
型号的含义为：C A6140车床结构上与C6140不同最大车削直径为400mm 卧式车床系卧式车床组下面以CA６１４０普通车床为例来进行分析。
一、主要结构和运动情况CA６１４０普通车床的主要结构如图３－１所示。
切削时，主运动是工件作旋转运动，也就是产生车削的运动；进给运动是刀具作直线移动，也就是使切削能连续进行下去的运动。
电动机的动力，由三角带通过主轴箱传给主轴。
变换主轴箱外的手柄位置，可以改变主轴的转速。
主轴通过卡盘带动工件作旋转运动。
主轴一般只要求单方向旋转，只有在车螺纹时才需要用反转来退刀。
CA６１４０用操纵手柄通过摩擦离合器来改变主轴旋转方向，别的车床也有用改变电动机的正反转向来改变主轴转向的。
CA６１４０车床的进给运动消耗的功率很小，且车螺纹时要求主轴的旋转角度与进给的移动距离之间保持一定的比例，所以也由主轴电动机拖动，不再另加单独的电动机拖动。
主轴电动机传来的动力，经过主轴箱、挂轮架传到进给箱，再由光杠或丝杠传到溜板箱，使溜板箱带动刀架沿图３－１ CA６１４０普通车床结构示意图床身导轨作纵向走刀运动；或者传到横溜板，使刀架作横向走刀运动。
所谓纵向运动，是指相对于操作者作向左或向右的运动。
所谓横向运动，就是指相对于操作者往前或往后的运动。
