最新常用机床电气控制线路安装与维修试题

机床电气控制线路一、选择题1. 电气图包括：电路图、功能表图、系统图、框图以及（）等。

[单选题] *位置图√元件图装配图部件图2. 电气图上各直流电源应标出（）。

[单选题] *电压值、极性√电压值、频率电压值、相数频率、极性3. 按国家标准绘制的图形符号，通常含有（）。

[单选题] *要素符号、概念符号、文字符号方位符号、规定符号、文字符号文字符号、一般符号、电气符号符号要素、一般符号、限定符号√4. 电器位置图应详细表示电器设备、零件的（）。

[单选题] *相互连接情况安装技术要求安装位置√接线情况5. 在电气原理图上，一般电路或元件是按功能布置，并按（）排列。

[单选题] *从左到右，从上到下√从前向后，从左到右从前向后，从小到大从上到下，从小到大6. 若将一段电阻为R的导线均匀拉长至原来的两倍则其电阻值为（）。

[单选题] *4R√1/4R2R1/2R7. 关于电位的概念，（）的说法是正确的。

[单选题] *电位就是电压电位是相对值√电位是绝对值参考点的电位不一定等于零8. 1.4Ω的电阻接在内阻为0.2Ω，电动势为1.6V的电源两端，内阻上通过的电流是（）A。

[单选题] *1.60.21.41√9. 四只16Ω的电阻并联后，等效电阻为（）。

[单选题] *8Ω16Ω64Ω4Ω√10. ∑I=0只适用于（）。

[单选题] *闭合曲面节点和闭合曲面√节点复杂电路的节点11. 两个极性相同的条形磁铁相互靠近时它们会（）。

[单选题] *互不影响相互排斥√有时吸引，有时排斥相互吸引12. 矫顽小，剩磁小的材料称为（）。

[单选题] *矩磁材料软磁材料√硬磁材料非磁材料13. 电阻在电路中是消耗功率的，电阻消耗的功率是由电路中（）提供的。

[单选题] *导线截面电源√周期电抗14. 金属磁性材料是由（）及其合金组成的材料。

[单选题] *铜铁合金铝和锡铜和银铝镍钴√15. 携带型接地线应采用截面不少于（）的软铜线。

[单选题] *10m㎡16m㎡6m㎡25m㎡√16. 上海地区低压公用电网的配电系统采用（）。

机床电气控制课程考试题目（要求：答案用A4纸手写手绘，只写题号和答案，提交时间5月18日晚点名，过时不候！）一、填空：1、常用的低压电器是指工作电压在交流(1200)V以下、直流(1500)V以下的电器。

2、行程开关也称(限位)开关，可将(机械位移)信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

3、按钮常用于控制电路，(绿)色表示起动，(红)色表示停止。

4、熔断器是由(熔体和熔管)两部分组成的。

5、交流接触器是一种用来(频繁)接通或分断(主)电路的自动控制电器。

6、交流接触器共有(14)个触头，其中主触头为(6)个，辅助触头为(8)个。

7、反接制动时，当电机接近于(零)时，应及时(断开电源防止反转)。

8、双速电动机的定子绕组在低速时是(三角形)联结，高速时是(双星形)联结。

9、通常电压继电器(并)联在电路中，电流继电器(串)联在电路中。

10、在机床电气线路中异步电机常用的保护环节有(短路、过载、零压和欠压）。

11、电气原理图一般分为（主电路）和（辅助电路）两部分画出。

12、交流接触器的结构由（电磁机构）、（触头系统）、（灭弧装置）和其他部件组成。

13、电气控制系统图分为（电气原理图）、（电器元件布置图）和（电气安装接线图）三类。

14、三相异步电动机常用的电气制动方法有（能耗制动）和（反接制动）。

15、三相异步电动机常用的电气起动方法有（全压起动）和（减压起动）。

16、改变三相异步电动机旋转方向的方法是（对调任意两相）。

17、反接制动的优点是（制动迅速）18、能耗制动的优点是（制动准确、平稳、能量消耗小）19、分析控制电路的最基本方法是（查线读图法）20、主电路标号一般由（文字）和（数字）组成21、电磁结构是电磁式电器的（感测元件）元件22、触头的形式有（点接触、线接触、面接触）三种23、变极对数调速一般仅用于（笼型异步电动机）电动机24、辅助线路包括（控制回路、照明回路、信号回路、保护回路）等电路二、简答：1、电动机控制系统常用的保护环节有哪些？各用什么低压电器实现？短路保护使用熔断器和自动空气开关过载保护使用热继电器过电流保护使用过电流继电器零压和欠压保护使用自锁回路和欠电压继电器弱磁保护使用欠电流继电器断相保护使用断相保护热继电器、电压继电器、电流继电器、固态断相保护器电机智能综合保护智能综合保护装置2、电气原理图阅读的方法和步骤是什么？1、先机后电2、先主后辅3、化整为零4、集零为整、通观全局5、总结特点3、电气原理图中，说出QS、FU、KM、KS、SQ各代表什么电气元件，并画出各自的图形符号。

机床电气控制复习题答案一、单项选择题1. 机床电气控制系统中，用于实现正反转控制的电器元件是（）。

A. 接触器B. 继电器C. 按钮D. 行程开关答案：A2. 机床电气控制中，过载保护通常使用（）。

A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：B3. 机床电气控制中，实现点动控制的电器元件是（）。

A. 接触器B. 继电器C. 按钮D. 行程开关答案：C4. 机床电气控制中，用于实现多速控制的电器元件是（）。

A. 接触器B. 继电器C. 按钮D. 变频器答案：D5. 机床电气控制中，用于实现紧急停止的电器元件是（）。

A. 接触器B. 继电器C. 按钮D. 行程开关答案：C二、多项选择题1. 机床电气控制中，以下哪些电器元件用于实现启动控制（）。

A. 按钮B. 接触器C. 继电器D. 行程开关答案：A B2. 机床电气控制中，以下哪些电器元件用于实现停止控制（）。

A. 按钮B. 接触器C. 继电器D. 行程开关答案：A D3. 机床电气控制中，以下哪些电器元件用于实现短路保护（）。

A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：A C三、判断题1. 机床电气控制系统中，接触器可以用于实现正反转控制。

（）答案：正确2. 机床电气控制系统中，热继电器可以用于实现短路保护。

（）答案：错误3. 机床电气控制系统中，按钮可以用于实现点动控制。

（）答案：正确4. 机床电气控制系统中，变频器可以用于实现多速控制。

（）答案：正确5. 机床电气控制系统中，行程开关可以用于实现紧急停止。

（）答案：错误四、简答题1. 简述机床电气控制系统中，接触器的主要作用是什么？答案：接触器在机床电气控制系统中主要用于实现电动机的启动、停止和正反转控制。

2. 简述机床电气控制系统中，热继电器的主要作用是什么？答案：热继电器在机床电气控制系统中主要用于实现电动机的过载保护。

3. 简述机床电气控制系统中，按钮的主要作用是什么？答案：按钮在机床电气控制系统中主要用于实现启动、停止和点动控制。

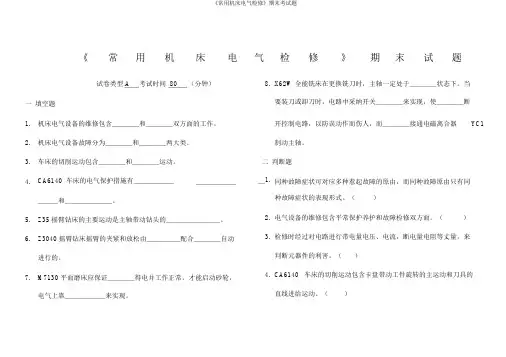

《常用机床电气检修》期末试题试卷类型 A考试时间 80（分钟）8.X62W 全能铣床在更换铣刀时，主轴一定处于＿＿＿＿状态下。

当一填空题要装刀或卸刀时，电路中采纳开关＿＿＿＿来实现，使＿＿＿＿断1.机床电气设备的维修包含＿＿＿＿和＿＿＿＿双方面的工作。

开控制电路，以防误动作而伤人，而＿＿＿＿接通电磁离合器YC12.机床电气设备故障分为＿＿＿＿和＿＿＿＿两大类。

制动主轴。

3.车床的切削运动包含＿＿＿＿和＿＿＿＿运动。

二判断题4.CA6140 车床的电气保护措施有＿＿＿＿＿＿＿＿＿＿＿＿＿1.同种故障症状可对应多种惹起故障的原由，而同种故障原由只有同＿＿＿和＿＿＿＿＿＿＿。

种故障症状的表现形式。

（）5.Z35 摇臂钻床的主要运动是主轴带动钻头的＿＿＿＿＿＿＿＿。

2.电气设备的维修包含平常保护养护和故障检修双方面。

（）6.Z3040 摇臂钻床摇臂的夹紧和放松由＿＿＿＿＿配合＿＿＿＿自动 3.检修时经过对电路进行带电量电压、电流，断电量电阻等丈量，来进行的。

判断元器件的利害。

（）7.M7130 平面磨床应保证＿＿＿＿得电并工作正常，才能启动砂轮， 4.CA6140车床的切削运动包含卡盘带动工件旋转的主运动和刀具的电气上靠＿＿＿＿＿＿来实现。

直线进给运动。

（）5.机床主轴电动机不可以启动，按电流法逐个检测。

（） A 人工B电动机驱动C机械驱动6.CA6140 主电动机 M1 经过变速齿轮箱能实现 18 种变化速度。

（） 5.X62W 全能铣床的操作方法是（）7.Z35 摇臂钻床依据工作高度不一样，摇臂借助杠杆可带动主轴箱沿外A全用按钮B全用手柄C既有按钮又有手柄立柱起落。

（） 6.Z3040摇臂钻床立柱与主轴箱松开后，主轴箱在摇臂上的挪动靠8.电动机不可以启动，并伴有嗡嗡声，故障属于主电源缺相（）。

（）9.摇臂钻床立柱的加紧和放松是由电动机自动进行的。

（）A转着手轮 B 电动机驱动 C 液压驱动10.M7130平面磨床工作点的来去运动和无极调速是由机械传动完成7.M7130 平面磨床砂轮在加工中（）的。

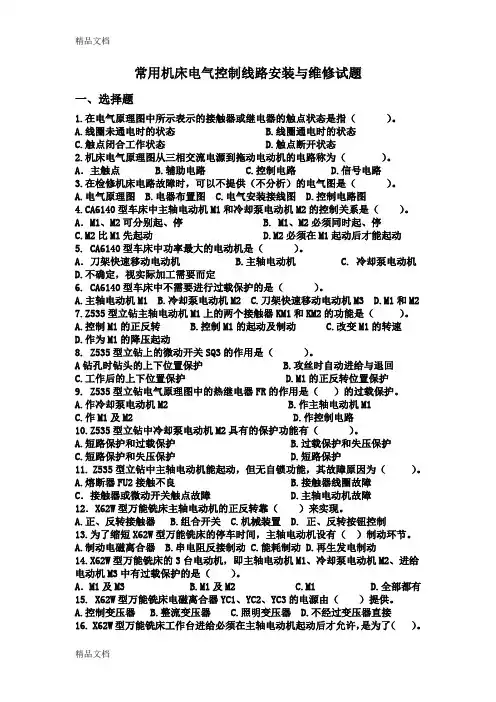

常用机床电气控制线路安装与维修试题一、选择题1.在电气原理图中所示表示的接触器或继电器的触点状态是指（）。

A.线圈未通电时的状态B.线圈通电时的状态C.触点闭合工作状态D.触点断开状态2.机床电气原理图从三相交流电源到拖动电动机的电路称为（）。

A．主触点 B.辅助电路 C.控制电路 D.信号电路3.在检修机床电路故障时，可以不提供（不分析）的电气图是（）。

A.电气原理图B.电器布置图C.电气安装接线图D.控制电路图4.CA6140型车床中主轴电动机M1和冷却泵电动机M2的控制关系是（）。

A．M1、M2可分别起、停 B. M1、M2必须同时起、停C.M2比M1先起动D.M2必须在M1起动后才能起动5. CA6140型车床中功率最大的电动机是（）。

A．刀架快速移动电动机 B.主轴电动机 C. 冷却泵电动机D.不确定，视实际加工需要而定6. CA6140型车床中不需要进行过载保护的是（）。

A.主轴电动机M1B.冷却泵电动机M2C.刀架快速移动电动机M3D.M1和M27.Z535型立钻主轴电动机M1上的两个接触器KM1和KM2的功能是（）。

A.控制M1的正反转B.控制M1的起动及制动C.改变M1的转速D.作为M1的降压起动8. Z535型立钻上的微动开关SQ3的作用是（）。

A钻孔时钻头的上下位置保护 B.攻丝时自动进给与退回C.工作后的上下位置保护D.M1的正反转位置保护9. Z535型立钻电气原理图中的热继电器FR的作用是（）的过载保护。

A.作冷却泵电动机M2B.作主轴电动机M1C.作M1及M2D.作控制电路10.Z535型立钻中冷却泵电动机M2具有的保护功能有（）。

A.短路保护和过载保护B.过载保护和失压保护C.短路保护和失压保护D.短路保护11. Z535型立钻中主轴电动机能起动，但无自锁功能，其故障原因为（）。

A.熔断器FU2接触不良B.接触器线圈故障C．接触器或微动开关触点故障 D.主轴电动机故障12．X62W型万能铣床主轴电动机的正反转靠（）来实现。

开设系部：数控技术系课程：《数控机床电气控制》一，填空题 81第一章1．按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。

章节： 1.4题型：填空题难度系数：3答案：红色绿色2．当电路正常工作时，熔断器熔体允许长期通过 1.2倍的额定电流而不熔断。

当电路发生_______或＿＿＿＿时，熔体熔断切断电路。

章节： 1.3题型：填空题难度系数：3答案：短路严重过载3．电磁式继电器按照励磁线圈电流的种类可分为和。

章节： 1.2题型：填空题难度系数：3答案：直流继电器交流继电器4．电磁铁的种类按电流性质分和。

章节： 1.5题型：填空题难度系数：4答案：直流交流5．选择接触器时应从其工作条件出发，控制交流负载应选用_________；控制直流负载则选用__________。

章节： 1.1题型：填空题难度系数：3答案：交流接触器直流接触器6．中间继电器的作用是将一个输入信号__________输出信号或将信号_____________。

章节： 1.2题型：填空题难度系数：4答案：转换放大7．电器按动作原理分为和。

章节： 1.1题型：填空题难度系数：4答案：手动电器自动电器8．接触器选用时，其主触点额定工作电压应____或____负载电路电压。

章节： 1.1题型：填空题难度系数：5答案：大于等于9．接触器重要组成部分有、、灭弧装置，具有控制和保护作用。

章节： 1.1题型：填空题难度系数：4答案：电磁结构触点系统10．空气阻尼式时间继电器重要由、和触点系统三部分。

题型：填空题难度系数：4答案：电磁系统延时机构11．热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。

章节： 1.2题型：填空题难度系数：3答案：长期过载短路12．热继电器是运用来切断电路的一种保护电器，它用作电动机的长期过载保护，不宜作为保护。

章节： 1.2题型：填空题难度系数：4答案：热敏元件短路13．熔断器用于各种电气电路中和保护。

2013年机床电气控制试题库及答案一、名词解释：(每题5分)1、低压电器：(B)是指在交流额定电压1200V,直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：(B)自动控制系统中用于发送控制指令的电器。

3、熔断器：(B)是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：(B)一种触头延时接通或断开的控制电器。

5、电气原理图(B)电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁(C)“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：(C)自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护(B)为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护(B)在电源电压降到允许值以卞时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：(A)三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：(C)三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动(A)在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：(A)主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路;（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器:（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式）或使输出状态发生阶跃变化（无触头式）17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压卞起动。

电气控制线路安装与检修单选题100道及答案1. 电气控制线路中，常用的低压电器不包括（）。

A. 接触器B. 继电器C. 变压器D. 熔断器2. 接触器的主要作用是（）。

A. 短路保护B. 过载保护C. 控制电路通断D. 漏电保护3. 热继电器主要用于（）保护。

A. 短路B. 过载C. 欠压D. 失压4. 熔断器在电路中的作用是（）。

A. 控制电流大小B. 稳定电压C. 短路保护D. 隔离电源5. 按钮开关在电气控制线路中属于（）。

A. 主令电器B. 执行电器C. 保护电器D. 控制电器6. 电气原理图中，各电器的触头位置都按（）时的状态画出。

A. 通电B. 未通电C. 故障D. 维修7. 三相异步电动机的正反转控制线路中，需要用到（）个接触器。

A. 1B. 2C. 3D. 48. 实现多地控制时，启动按钮应（）连接。

A. 串联B. 并联C. 混联D. 以上都不对9. 电气控制线路中，自锁环节的作用是（）。

A. 实现电动机的连续运行B. 实现电动机的正反转C. 实现电动机的多地控制D. 实现电动机的过载保护10. 在电动机的连续运行控制线路中，停止按钮应（）在控制电路中。

A. 串联B. 并联C. 混联D. 以上都不对11. 时间继电器的作用是（）。

A. 延时通断电路B. 瞬时通断电路C. 控制电流大小D. 稳定电压12. 电气控制线路中，互锁环节的作用是（）。

A. 防止两个接触器同时得电B. 实现电动机的正反转C. 实现电动机的多地控制D. 实现电动机的过载保护13. 三相异步电动机的启动方式不包括（）。

A. 直接启动B. 降压启动C. 变频启动D. 升压启动14. 星三角降压启动适用于（）电动机。

A. 小容量B. 中容量C. 大容量D. 任何容量15. 电气控制线路的安装应遵循（）的原则。

A. 先接线后调试B. 先调试后接线C. 边接线边调试D. 以上都不对16. 电气控制线路检修的常用方法不包括（）。

2024年机床装调维修工（高级工）理论考试题库（含答案）一.多选题1.当数控机床进给伺服系统线路出现故障时，可能的故障表现形式有()。

A、无任何报警B、在进给伺服驱动单元上用报警指示灯或数码管显示故障C、在PLC上显示报警号和内容D、在显示器上显示报警号和内容参考答案：ABD2.PLC顺序功能图(SFC)的常用状态有()和单流程。

A、跳转与重复B、程序处理C、并行性分支与汇合D、选择性分支与汇合参考答案：ACD4.6kV三相异步电动机一相电源断线时，另外两相()。

A、电流减小B、电压降低C、电流升高D、电压升高参考答案：BC5.下面()可能是引起模拟进给伺服控制单元过电压报警的原因。

A、直流母线的直流电压过低B、输入交流电压过高C、加、减速时间设定不合理D、机械传动系统负载过重参考答案：BCD6.测量实际值为200V的电压时，电压表的指示值为202V时，则该表的绝对误差、相对误差分别为()。

A、2VB、-2VC、1%D、-1%参考答案：AC7.电动机的选择依据是()。

A、负荷的功率、转速B、负荷的大小和供电电压C、负荷的性质和工艺要求D、负荷的环境条件参考答案：ABCD8.工件定位时，下列定位允许存在的是()。

A、欠定位B、不完全定位C、完全定位D、重复定位参考答案：BCD9.精密机床的()取决于精密零件的制造和装配精度。

A、性能B、加工精度C、切削力D、使用寿命参考答案：BD10.在下列四个原因中，()均会造成机床参数的改变或丢失。

A、数控系统后备电池失效B、机床在运行过程中受到外界干扰C、操作者的误操作D、电网电压的波动参考答案：ABC11.在对称三相交流电路中，负载接成三角形时()。

A、线电流是相电流的倍B、线电压是相电压的倍C、线电流与相电流相等D、线电压与相电压相等参考答案：AD12.卧式车床停车后有自转现象，可能是()。

A、摩擦离合器片调整过紧B、摩擦离合器片调整过松C、刹车制动带过松D、刹车制动带过紧参考答案：AC13.要在电动机定子、转子及气隙中产生一个旋转磁场的条件是()。

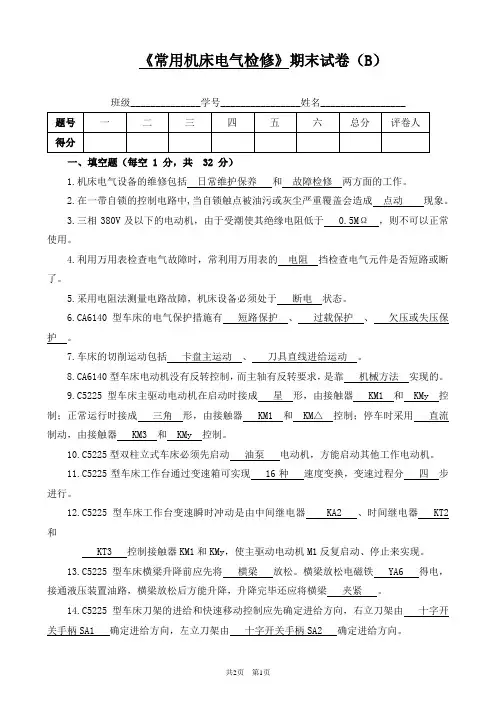

《常用机床电气检修》期末试卷（B）班级______________学号________________姓名_________________一、填空题（每空 1 分，共 32 分）1.机床电气设备的维修包括日常维护保养和故障检修两方面的工作。

2.在一带自锁的控制电路中,当自锁触点被油污或灰尘严重覆盖会造成点动现象。

3.三相380V及以下的电动机，由于受潮使其绝缘电阻低于 0.5MΩ，则不可以正常使用。

4.利用万用表检查电气故障时，常利用万用表的电阻挡检查电气元件是否短路或断了。

5.采用电阻法测量电路故障，机床设备必须处于断电状态。

6.CA6140型车床的电气保护措施有短路保护、过载保护、欠压或失压保护。

7.车床的切削运动包括卡盘主运动、刀具直线进给运动。

8.CA6140型车床电动机没有反转控制，而主轴有反转要求，是靠机械方法实现的。

9.C5225型车床主驱动电动机在启动时接成星形，由接触器 KM1 和 KMy 控制；正常运行时接成三角形，由接触器 KM1 和 KM△控制；停车时采用直流制动，由接触器 KM3 和 KMy 控制。

10.C5225型双柱立式车床必须先启动油泵电动机，方能启动其他工作电动机。

11.C5225型车床工作台通过变速箱可实现 16种速度变换，变速过程分四步进行。

12.C5225型车床工作台变速瞬时冲动是由中间继电器 KA2 、时间继电器 KT2 和KT3 控制接触器KM1和KMy，使主驱动电动机M1反复启动、停止来实现。

13.C5225型车床横梁升降前应先将横梁放松。

横梁放松电磁铁 YA6 得电，接通液压装置油路，横梁放松后方能升降，升降完毕还应将横梁夹紧。

14.C5225型车床刀架的进给和快速移动控制应先确定进给方向，右立刀架由十字开关手柄SA1 确定进给方向，左立刀架由十字开关手柄SA2 确定进给方向。

二、单选题：(每题 2分，共 18 分)1.车削加工是（ A ），因而一般采用三相笼型异步电动机作为拖动电动机。

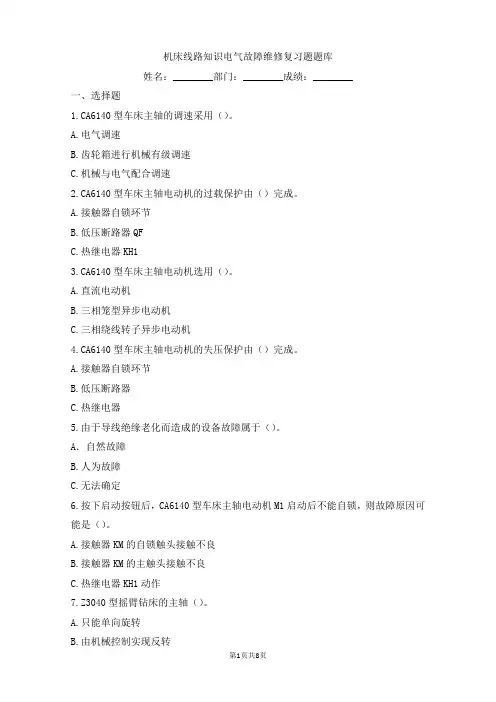

机床线路知识电气故障维修复习题题库姓名：________部门：________成绩：________一、选择题1.CA6140型车床主轴的调速采用（）。

A.电气调速B.齿轮箱进行机械有级调速C.机械与电气配合调速2.CA6140型车床主轴电动机的过载保护由（）完成。

A.接触器自锁环节B.低压断路器QFC.热继电器KH13.CA6140型车床主轴电动机选用（）。

A.直流电动机B.三相笼型异步电动机C.三相绕线转子异步电动机4.CA6140型车床主轴电动机的失压保护由（）完成。

A.接触器自锁环节B.低压断路器C.热继电器5.由于导线绝缘老化而造成的设备故障属于（）。

A．自然故障B.人为故障C.无法确定6.按下启动按钮后，CA6140型车床主轴电动机M1启动后不能自锁，则故障原因可能是（）。

A.接触器KM的自锁触头接触不良B.接触器KM的主触头接触不良C.热继电器KH1动作7.Z3040型摇臂钻床的主轴（）。

A.只能单向旋转B.由机械控制实现反转C.由电动机M1控制实现正反转8.Z3040型摇臂钻床上四台电动机的短路保护均由（）实现。

A.熔断器B.过电流继电器C.低压断路器9.Z3040型摇臂钻床的外立柱可绕不动的内立柱回转（）。

A.90B.180C.36010.Z3040型摇臂钻床的主轴箱在摇臂上的移动靠（）。

A.人力推动B.电动机驱动C.液压驱动11.Z3040型摇臂钻床大修后，若将摇臂升降电动机的三相电源相序接反了，则会出现（）A.电动机不能启动B.上升和下降方向颠倒C.电动机不能停止12.Z3040型摇臂钻床中，若时间继电器KT线圈开路，按下摇臂上升按钮后，摇臂（）A.能正常上升B.不能上升C能上升但不能夹紧13.T68型卧式镗床的主轴采用（）制动。

A.反接B.能耗C.电磁离合器14.主轴电动机的高低速由位置开关SQ7控制，当调速手柄压合SQ7时，主轴电动机处于（）。

A.Δ形接法，低速运转B.YY形接法，高速运转C.Y形接法，低速运转15.位置开关SQ1和SQ2常闭点并联的作用是（）。

数控机床电气装调与维修一、选择题（每题1.5分 共60分）1、数控机床控制部件松开、加紧、分度工作台转位的辅助指令信号均来自于数控系统的（ ）A. CPUB. PMCC. F-ROMD. S-RAM2、西门子是来自（ ）的世界著名数控系统品牌。

A. 德国B. 中国C. 日本D. 法国3、FANUC 0i-M 是一种（ ）用的数控系统。

A. 数控车床B. 数控磨床C. 数控冲床D. 数控铣床4、当代数控机床主流进给电动机类型为（ ）A. 液压马达B. 直流伺服电动机C. 交流伺服电动机D. 交流三相异步电动机5、FANUC Series 0i MD 数控系统用于加工中心最多控制的轴数为（ ）。

A. 2轴B. 3轴C. 4轴D. 5轴6、FANUC Series 0i Mate –MD 数控系统最多控制主轴电机个数为 （ ）。

A. 1个B. 2个C. 3个D. 4个7、下列哪个接口不属于FANUC 数控系统主机接口（ ）。

A. COP10A(串行伺服总线输出)B. COP10B （串行伺服总线输入）C. JD1A （I/O LINK 串行总线）D. JA40（模拟量主轴输出）8、下列哪个接口不属于FANUC αi 系列电源模块的接口。

（ ）A. CX3(MCC 信号)B. CX4（ESP 急停信号）C. L1L2L3（电源输入端子）D. COP10A(串行伺服总线输出)9、下列哪种FANUC 数控模块不带手摇脉冲发生器接口。

（ ）A. 数控系统B. 操作盘I/O 模块（I/O 卡）C. FANUC 标准机床操作面板模块D. I/O 单元模块10、一般数控系统需要的电源为（）。

A. 24V交流电B. 24V直流电C. 220V交流电D. 220V直流电11、FANUC系统数控机床在第2串行口进行数据通信时I/O通道参数应该设置为（）A. 4B. 2C. 1D. 012、使用存储卡不能进行的操作有（）A. 系统参数的单独备份；B.编辑PMC梯形图；C.Boot画面备份(进行数据打包传输)；D.加工程序的上传。

钢企公司机床电气控制线路安装与检修培训试题一、填空题：1、电器按动作性质分为和电器。

2、接触器的结构主要由，，等组成。

3、电流继电器的励磁线圈应接于被测量电路。

4、中间继电器具有触点，容量的特点。

5、常见的灭弧方法有，，，。

6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为。

在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为。

7、电气控制系统中常见的保护线路用、、、和电气、机械互锁等。

8. 中间继电器在电路中的作用是；热继电器在电路中的作用是，熔断器在控制线路中的作用是。

9. 通常构成机械设备的电气工程图有、和等三种。

而设计电气控制线路，常用的方法是和.10. 交流接触器从结构上看是由和、以及其他部分组成，通常用它可作为零压保护和保护。

一、选择题1. 在低压电器中，用于短路保护的电器是（）。

A. 过电流继电器B. 熔断器C. 热继电器D. 时间继电器2. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（）。

A. 过电压继电器B. 熔断器C. 热继电器D. 时间继电器3. 下列不属于主令电器的是（）。

A. 按钮B. 行程开关C. 主令控制器D. 刀开关4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（）。

A. 按钮B. 交流接触器C. 主令控制器D. 断路器5. 下列不属于机械设备的电气工程图是（）。

A. 电气原理图B. 电器位置图C. 安装接线图D. 电器结构图6、接触器是一种自动控制电器，其作用是：（）（A）不频繁地接通或断开电路（B）频繁地接通或断开电路，但不具备任何保护功能。

（C）频繁的接通或断开电路，且具有一定的保护功能。

（D）和普通开关的作用基本相同，只是能够控制的距离较远。

7、熔断器在电路中的作用是： ( )（A）普通的过载保护（B）短路保护和严重过载保护（C）欠压、失压保护（D）过电流保护8、热继电器在电路中的作用是：（）（A）过载保护（B）短路保护和严重过载保护（C）欠压、失压保护9. 低压电器是指工作在交流（）V以下的电器装置。

常用机床电气控制线路安装与维修试题一、选择题1.在电气原理图中所示表示的接触器或继电器的触点状态是指（）。

A.线圈未通电时的状态B.线圈通电时的状态C.触点闭合工作状态D.触点断开状态2.机床电气原理图从三相交流电源到拖动电动机的电路称为（）。

A．主触点 B.辅助电路 C.控制电路 D.信号电路3.在检修机床电路故障时，可以不提供（不分析）的电气图是（）。

A.电气原理图B.电器布置图C.电气安装接线图D.控制电路图4.CA6140型车床中主轴电动机M1和冷却泵电动机M2的控制关系是（）。

A．M1、M2可分别起、停 B. M1、M2必须同时起、停C.M2比M1先起动D.M2必须在M1起动后才能起动5. CA6140型车床中功率最大的电动机是（）。

A．刀架快速移动电动机 B.主轴电动机 C. 冷却泵电动机D.不确定，视实际加工需要而定6. CA6140型车床中不需要进行过载保护的是（）。

A.主轴电动机M1B.冷却泵电动机M2C.刀架快速移动电动机M3D.M1和M27.Z535型立钻主轴电动机M1上的两个接触器KM1和KM2的功能是（）。

A.控制M1的正反转B.控制M1的起动及制动C.改变M1的转速D.作为M1的降压起动8. Z535型立钻上的微动开关SQ3的作用是（）。

A钻孔时钻头的上下位置保护 B.攻丝时自动进给与退回C.工作后的上下位置保护D.M1的正反转位置保护9. Z535型立钻电气原理图中的热继电器FR的作用是（）的过载保护。

A.作冷却泵电动机M2B.作主轴电动机M1C.作M1及M2D.作控制电路10.Z535型立钻中冷却泵电动机M2具有的保护功能有（）。

A.短路保护和过载保护B.过载保护和失压保护C.短路保护和失压保护D.短路保护11. Z535型立钻中主轴电动机能起动，但无自锁功能，其故障原因为（）。

A.熔断器FU2接触不良B.接触器线圈故障C．接触器或微动开关触点故障 D.主轴电动机故障12．X62W型万能铣床主轴电动机的正反转靠（）来实现。
