scara机械手滚珠花键的结构
（原创实用版）
目录
1.SCARA 机械手滚珠花键的定义和作用
2.SCARA 机械手滚珠花键的结构特点
3.SCARA 机械手滚珠花键的优势和应用领域
正文
SCARA 机械手滚珠花键的结构
SCARA 机械手滚珠花键，是一种用于机器人领域的精密传动装置，主要用于实现机器人在各个方向上的平稳运动。
滚珠花键的结构相对复杂，主要由滚珠、保持器、滚珠花键轴和滚珠花键外筒组成。
在滚珠花键的结构中，滚珠是一种重要的传动元件。
滚珠在运动过程中，可以在滚珠花键轴和滚珠花键外筒之间自由滚动，从而实现平稳的运动。
保持器则是用来固定滚珠的，防止滚珠在运动过程中脱落。
滚珠花键轴和滚珠花键外筒则是滚珠花键的主要承载部件，它们之间的配合关系直接影响到滚珠花键的传动效果。
SCARA 机械手滚珠花键的优势在于，其具有较高的负载能力和较长的使用寿命。
由于滚珠花键轴和滚珠花键外筒之间的配合关系是基于滚珠的滚动实现的，因此，在运动过程中，滚珠花键能够承受较大的径向负荷和扭矩。
同时，滚珠花键的设计和制造工艺较为精细，使得滚珠花键在长时间的使用过程中，依然能够保持良好的传动性能。
SCARA 机械手滚珠花键广泛应用于机器人、机械手、点胶机等智能的自动化设备中。
第1页共1页。

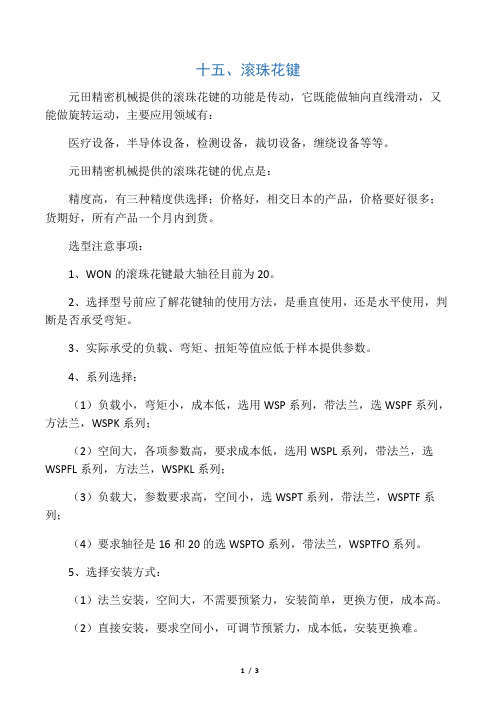

十五、滚珠花键元田精密机械提供的滚珠花键的功能是传动，它既能做轴向直线滑动，又能做旋转运动，主要应用领域有：医疗设备，半导体设备，检测设备，裁切设备，缠绕设备等等。
元田精密机械提供的滚珠花键的优点是：精度高，有三种精度供选择；价格好，相交日本的产品，价格要好很多；货期好，所有产品一个月内到货。
选型注意事项：1、WON的滚珠花键最大轴径目前为20。
2、选择型号前应了解花键轴的使用方法，是垂直使用，还是水平使用，判断是否承受弯矩。
3、实际承受的负载、弯矩、扭矩等值应低于样本提供参数。
4、系列选择：（1）负载小，弯矩小，成本低，选用WSP系列，带法兰，选WSPF系列，方法兰，WSPK系列；（2）空间大，各项参数高，要求成本低，选用WSPL系列，带法兰，选WSPFL系列，方法兰，WSPKL系列；（3）负载大，参数要求高，空间小，选WSPT系列，带法兰，WSPTF系列；（4）要求轴径是16和20的选WSPTO系列，带法兰，WSPTFO系列。
5、选择安装方式：（1）法兰安装，空间大，不需要预紧力，安装简单，更换方便，成本高。
（2）直接安装，要求空间小，可调节预紧力，成本低，安装更换难。
6、轴的选择：通常选择实心轴，强度高；需要穿线时，可以选择空心轴。
外径内径7、预负载选择：对刚性要求的不同，预负载可分为三级，CT高刚性要求、承52受大的冲击、振动时选用，CM中刚性要求、阻力要求小时选用，CL刚性62要求不高时选用。
838、精度选择：精度分为普通级、高级（H）、精密级（P），根据不同工况精度104要求来选择。
1269、材质选择：轴的材质有轴承钢和不锈钢两种，更高级别的防锈处理可进行168raydent 处理。
201410、可以根据客户图纸定制。
使用注意事项：1、滚珠花键的最高使用温度是100摄氏度，最高环境温度是120摄氏度。
2、刚性要求高时，花键套与安装孔应使用过盈配合（J7），刚性要求不高时可使用间隙配合，安装时应使用专用安装工具。
研磨供应商
详情介绍大全
概述：一呼百应原材料采购交易平台，是专注于解决制造业企业产品生产环节，为企业提供在线备选供应商、价格指数、采购趋势、上下游匹配撮合、在线交易与供应链等服务的B2B平台。
一呼百应公司是一个专门服务于生产制造业的B2B 平台，其90%的注册用户从事生产制造企业，目前有670多万家生产制造企业会员在用一呼百应管理企业采购，每年企业采购订单600多亿元。
一呼百应收录了全国2千多万家中小企业数据，1亿多条中小企业产品上下游产业链供求信息。
无论企业生产什么产品，都可以通过一呼百应找到需要的成品、半成品、原材料、配件、机械等供应链产品和供应商。
以下推荐列举的是一呼百应平台从公司规模、店铺实力排名以及交易成交量等多个方面靠前的综合供应商推荐：
附加说明：
因受限于百度文库文件上传大小、篇幅限制以及价格时效性原因，仅仅只上传前面的一部分。
需要查看更多新的完整研磨信息，请登陆一呼百应网进行搜索查阅：。
SLF滚珠花键介绍
1：滚珠花键介绍：
TBI滚珠花键是利用装在花键内的滚珠，在精密研磨的滚动沟槽中，同时进行平滑滚动，及传递力矩。
采用TBI MOTION独特的接触点设计，具有更大的接触角度（40°），除了具有高度的灵敏性外能更大幅提升负载的能力，适用于震动冲击负荷作用过大、定位精度要求高以及需要高速运动性能的环境，在这类环境下也能发挥有效的作用。
同时，即时代替直线滚珠衬套使用时，因在轴颈相同的情况下，TBI滚珠花键所具有的额定负荷是线性衬套的十几倍，所以能使设计变得十分小巧。
即使在悬臂负荷、力矩等作用的情况下，也可安全使用，且具有高耐用性。
2：SL系列产品规格说明：
SL系列分为现配型及单出型两种，两者的规格尺寸相同，最主要差别点在于现配由TBI MOTION原厂依客户订单裁切花键轴、装配花键外筒出货，其组装精度可达到精密级；而单出型之花键轴、花键外筒则可单独出货，使用上较为便利，但组合精度无法达到精密级，而TBI MOTION在制程上仍有严格的品质控管，故单出型之精度目前已达到世界级的水平且装配容易，客户可自行供货加工组装，相当便利。
3：型号组合表：
4：SLF滚珠花键尺寸位置标示图：。
TBI滚珠丝杠哪里买？TBI滚珠丝杠去哪买？哪家TBI滚珠丝杠更好呢？TBI滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
TBI滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。
由于具有很小的摩擦阻力，TBI滚珠丝杠被广泛应用于各种工业设备和精密仪器。
TBI滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。
济南金科精密机械有限公司是一家经营滚珠丝杠为主的生产厂家。
济南金科精密机械有限公司主营滚珠丝杠，其滚珠丝杠品种齐全，信誉度高，受到众多好评。
济南金科精密机械有限公司集科研开发、生产加工、经营销售的高新技术企业，是台湾CSK品牌在中国授权一级代理商！负责CSK品牌产品在中国大陆的推广与服务。
济南金科精密机械有限公司主营产品有：直线导轨、滚珠丝杆、研磨齿条、进口导轨、csk直线导轨、YYC齿条、行星减速机、伺服减速机、上银直线导轨、直线电机、线性模组、thk滚珠花键，直驱力矩电机、tbi滚珠花键，精密齿条齿轮等系列直线运动产品。
公司为客户提供产品和服务！济南金科精密在全国多个城市均设有一级备库服务商或所属办事处，实现了在库品2-3日的交货能力！济南金科精密机械有限公司专业从事于『精密传动元件』的研发与制造。
