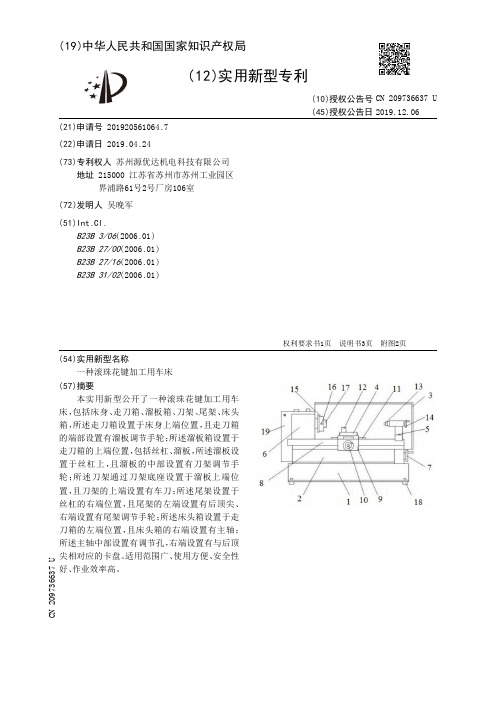

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920561064.7(22)申请日 2019.04.24(73)专利权人 苏州源优达机电科技有限公司地址 215000 江苏省苏州市苏州工业园区界浦路61号2号厂房106室(72)发明人 吴晚军　(51)Int.Cl.B23B 3/06(2006.01)B23B 27/00(2006.01)B23B 27/16(2006.01)B23B 31/02(2006.01)(54)实用新型名称一种滚珠花键加工用车床(57)摘要本实用新型公开了一种滚珠花键加工用车床，包括床身、走刀箱、溜板箱、刀架、尾架、床头箱，所述走刀箱设置于床身上端位置，且走刀箱的端部设置有溜板调节手轮；所述溜板箱设置于走刀箱的上端位置，包括丝杠、溜板，所述溜板设置于丝杠上，且溜板的中部设置有刀架调节手轮；所述刀架通过刀架底座设置于溜板上端位置，且刀架的上端设置有车刀；所述尾架设置于丝杠的右端位置，且尾架的左端设置有后顶尖、右端设置有尾架调节手轮；所述床头箱设置于走刀箱的左端位置，且床头箱的右端设置有主轴；所述主轴中部设置有调节孔，右端设置有与后顶尖相对应的卡盘。

适用范围广、使用方便、安全性好、作业效率高。

权利要求书1页 说明书3页 附图2页CN 209736637 U 2019.12.06C N 209736637U权　利　要　求　书1/1页CN 209736637 U1.一种滚珠花键加工用车床，其特征在于：包括床身、走刀箱、溜板箱、刀架、尾架、床头箱，所述走刀箱设置于床身上端位置，且走刀箱的端部设置有溜板调节手轮；所述溜板箱设置于走刀箱的上端位置，包括丝杠、溜板，所述溜板设置于丝杠上，且溜板的中部设置有刀架调节手轮；所述刀架通过刀架底座设置于溜板上端位置，且刀架的上端设置有车刀；所述车刀包括刀身以及设置于刀身端部的刀头；所述刀头的前端设置有凹槽，该凹槽内设置有刀片；所述刀头位于凹槽、刀身之间的部位设置有压板，所述刀头处还设有用于限制压板摆动的限位件；所述尾架设置于丝杠的右端位置，且尾架的左端设置有后顶尖、右端设置有尾架调节手轮；所述床头箱设置于走刀箱的左端位置，且床头箱的右端设置有主轴；所述主轴中部设置有调节孔，右端设置有与后顶尖相对应的卡盘；所述卡盘包括第一夹板、第二夹板，该第一夹板与第二夹板之间依次设置有顶杆、承接板、顶头；所述第一夹板与第二夹板之间还设置有连接柱，所述第一夹板设置有中空槽；沿所述中空槽四周设置有定位件，该定位件配合中空槽固定待加工件。

专利名称：滚珠花键
专利类型：发明专利
发明人：藤井英树,庄司裕纪,永井知,高桥良孝申请号：CN200480039158.4
申请日：20041115
公开号：CN1902407A
公开日：
20070124
专利内容由知识产权出版社提供
摘要：提供一种通过拉拔加工进行的花键轴的加工容易，能够谋求降低制造成本的滚珠花键。

该滚珠花键由花键轴和花键螺母构成，该花键轴沿长度方向形成有多条滚珠滚动面；该花键螺母具有插嵌该花键轴的中空孔，并被形成为大致圆筒状，同时，在该中空孔的内周面上具有与上述花键轴的滚珠滚动面相对的负载滚动面，通过多个滚珠被组装在花键轴上，该花键轴被形成为截面大致圆形状。

在该花键轴的周围以等间隔形成沿长度方向的多条扭矩传递槽，在这些扭矩传递槽的宽度方向的两侧部上分别形成上述滚珠滚动面。

另外，将在上述脊部的两侧面上滚动的一对滚珠列之间的距离设定成大于在上述扭矩传递槽的两侧上滚动的一对滚珠列之间的距离。

申请人：THK株式会社
地址：日本东京
国籍：JP
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：何腾云
更多信息请下载全文后查看。

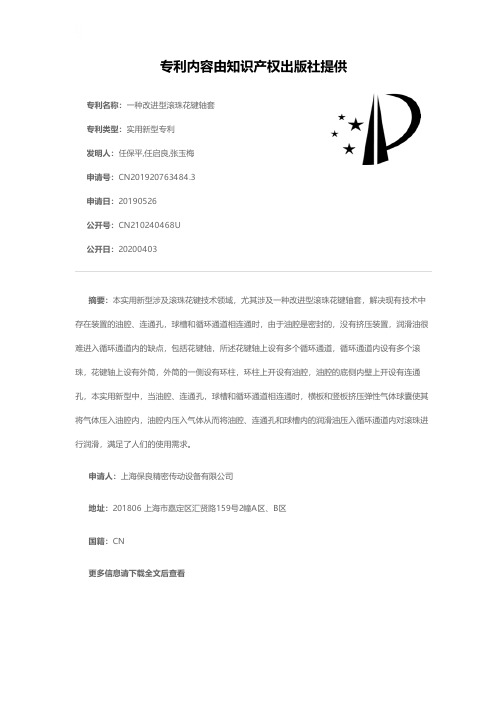

专利名称：一种改进型滚珠花键轴套专利类型：实用新型专利
发明人：任保平,任启良,张玉梅
申请号：CN201920763484.3
申请日：20190526
公开号：CN210240468U
公开日：
20200403
专利内容由知识产权出版社提供
摘要：本实用新型涉及滚珠花键技术领域，尤其涉及一种改进型滚珠花键轴套，解决现有技术中存在装置的油腔、连通孔，球槽和循环通道相连通时，由于油腔是密封的，没有挤压装置，润滑油很难进入循环通道内的缺点，包括花键轴，所述花键轴上设有多个循环通道，循环通道内设有多个滚珠，花键轴上设有外筒，外筒的一侧设有环柱，环柱上开设有油腔，油腔的底侧内壁上开设有连通孔，本实用新型中，当油腔、连通孔，球槽和循环通道相连通时，横板和竖板挤压弹性气体球囊使其将气体压入油腔内，油腔内压入气体从而将油腔、连通孔和球槽内的润滑油压入循环通道内对滚珠进行润滑，满足了人们的使用需求。

申请人：上海保良精密传动设备有限公司
地址：201806 上海市嘉定区汇贤路159号2幢A区、B区
国籍：CN
更多信息请下载全文后查看。

专利名称：一种滚珠花键机构专利类型：实用新型专利
发明人：郝隆誉
申请号：CN201020211726.7申请日：20100527
公开号：CN201705824U
公开日：
20110112
专利内容由知识产权出版社提供
摘要：本实用公开了一种滚珠花键机构，解决了现有技术存在的花键轴上的键和轴外套上的内键槽受侧向力作用容易造成磨损，轴外套轴向移动阻力大的问题。

包括轴(4)、轴外套(3)和键槽，对应设置在轴(4)的外侧面和轴外套(3)的内侧面上的键槽的底面均为圆弧形底面，对应的轴(4)的外侧面和轴外套(3)的内侧面上的键槽组成一圆柱形键槽，在该圆柱形键槽中活动设置有一排一字形布置的钢珠(2)，在圆柱形键槽的端口活动设置有端盖(1)，端盖(1)将一字形布置的钢珠(2)封闭在键槽中，在轴(4)的外侧面上和轴外套(3)的内侧面上分别均匀设置多个键槽。

本发明结构简单，花键轴与套之间的键擦力小，维护方便。

申请人：太原刚玉物流工程有限公司
地址：030012 山西省太原市东岗路310号
国籍：CN
代理机构：山西科贝律师事务所
代理人：张乐中
更多信息请下载全文后查看。
