滚珠花键安全操作及保养规程1. 前言滚珠花键广泛应用于机械传动装置中，具有结构简单、传动效率高等优点。
然而，正确的操作及保养至关重要，对于保证设备正常运行和延长其使用寿命具有十分重要的意义。
本文档将介绍滚珠花键的安全操作和保养规程，以供广大读者参考。
2. 安全操作规程2.1 常规安全操作•在进行设备组装、拆卸、运输或维修工作时，必须严格按照设备操作说明书的要求进行，并着装个人防护用品，如手套、眼镜、口罩等。
•操作前应检查设备及配件是否完好无损、活动部件是否润滑。
•在操作过程中，严禁扭曲、弯曲或应力过大，否则可能导致滚珠花键疲劳、变形、脱落等问题。
•使用滚珠花键时，应根据其载荷、转速等参数选择合适的型号和规格，并仔细查看产品标识，确保其符合设备要求。
•在使用滚珠花键时，应根据配套设备的使用情况及外部环境等情况适当调整其间隙。
过大或过小的间隙都会导致滚珠花键产生不规则的振动或摩擦，影响设备的正常运行。
•操作人员应遵守相关规定，不得私自拆卸或修改滚珠花键的结构、外形、材质等参数，否则可能导致设备的故障或事故。
2.2 特殊安全操作为保障滚珠花键的安全操作，除了一般安全操作外，在某些情况下还需要采取一些特殊的安全操作措施。
•在滚珠花键长时间静置后重新投入使用前，应首先进行适当的预热。
长时间停止使用的滚珠花键内部会积累一定的氧化物、腐蚀物等物质，需要适当预热才能使其重新达到正常工作状态。
•在高温和腐蚀性环境中使用滚珠花键时，应选择适当材质的产品，对于必须使用普通材质的情况，可采取防护措施，如可以在周围涂以防腐涂料、降温等，以减少滚珠花键失效的风险。
•滚珠花键在运转时容易产生较高的温度，为避免过热伤害人员甚至引起火灾等事故，应在设备周围设置警示标识，并进行相应的防护措施。
3. 保养规程保养对于滚珠花键的寿命和性能表现具有重要意义。
适时进行保养工作，可以延长其寿命，提高设备的运行效率。
3.1 日常保养•定期清洁滚珠花键，使其表面干净、光滑，并使用适量的润滑油加以润滑，以减轻滚珠之间的摩擦，避免因过热而导致滚珠花键失效。
滚珠花键的典型应用实例
1 滚珠花键的应用
滚珠花键是精密加工机械组件之一，在工业操作中有着广泛的应用。
它主要用于机械设备中起到关节作用，一般用于控制机械设备的
行走或传动方向、速度和力度，从而达到执行精确控制的目的。
滚珠花键的特性决定了它在工程设备中有着重要的作用，并受到
人们的重视。
它由花键托座和可动的滚珠机柱两部分组成。
它具有轻便、厚壁、操作精准、运动平稳等特点。
并且滚珠花键具有灵敏性好、负载能力大等优点，使用寿命长，维护简单，可弯曲路径更加复杂，
承受载荷性能较高。
因此，滚珠花键广泛应用于机床、机电一体化、
铸造机械、制造业机械等领域。
滚珠花键的典型应用实例之一为水平液压机，水平液压机的组成
部分有滚珠花键和滚珠机柱等，滚珠花键在这种水平液压机中作为连
接活动零件，在整个系统中起着调节和传递运动和力量的作用。
此外，滚珠花键还可以用于打印机中，以此优化他们的动作任务，促使打印
的过程更加平稳高效。
滚珠花键的应用范围非常宽广，它们可以帮助机械设备实现更加
精确的操作，更安全、更高效的生产操作，从而帮助提高生产效率。
滚珠花键的工作原理
滚珠花键是一种通过滚珠实现相互咬合的连接装置，常用于传递旋转运动或转动力矩。
其工作原理可以分为以下几个步骤：
1. 嵌入：滚珠花键的一个端面通常会有一个咬合平台，滚珠通过首先与咬合平台接触，然后逐渐嵌入花键槽中。
2. 压力分散：滚珠在嵌入过程中，受到来自传动力或转矩的压力，这会导致滚珠对咬合平台施加力，并沿花键槽轴向逐渐推动。
3. 偏斜：由于滚珠在花键槽内滚动，滚珠会偏离直线轨迹，并逐渐进入花键槽的倾斜面。
滚珠的倾斜运动让其进一步深入花键槽中。
4. 累积压力：滚珠在花键槽内的倾斜运动也会导致滚珠对花键槽施加一个额外的压力。
由于该压力是垂直于滚珠与花键槽接触面的，因此它会增加滚珠与花键槽之间的咬合强度。
通过以上步骤，滚珠花键可以实现滚珠与花键槽之间的高强度咬合，从而传递旋转运动或转动力矩。
同时，滚珠的滚动减少了摩擦，并能够在花键槽中自由转动，提高了传动的效率和寿命。
十五、滚珠花键元田精密机械提供的滚珠花键的功能是传动，它既能做轴向直线滑动，又能做旋转运动，主要应用领域有：医疗设备，半导体设备，检测设备，裁切设备，缠绕设备等等。
元田精密机械提供的滚珠花键的优点是：精度高，有三种精度供选择；价格好，相交日本的产品，价格要好很多；货期好，所有产品一个月内到货。

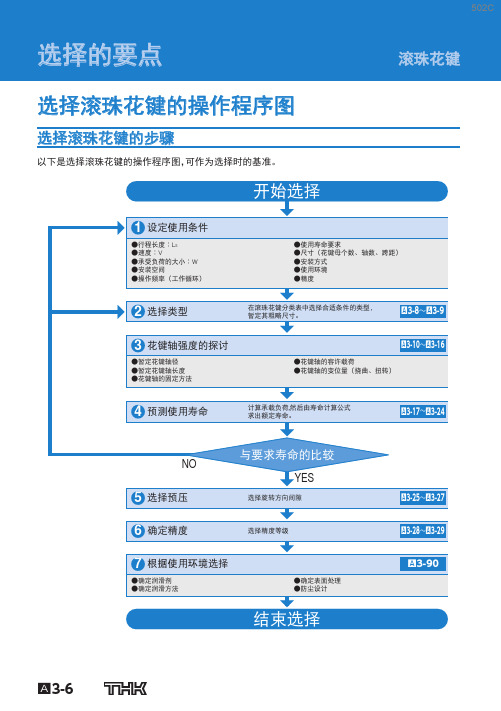

选型注意事项：1、WON的滚珠花键最大轴径目前为20。
2、选择型号前应了解花键轴的使用方法，是垂直使用，还是水平使用，判断是否承受弯矩。
3、实际承受的负载、弯矩、扭矩等值应低于样本提供参数。
4、系列选择：（1）负载小，弯矩小，成本低，选用WSP系列，带法兰，选WSPF系列，方法兰，WSPK系列；（2）空间大，各项参数高，要求成本低，选用WSPL系列，带法兰，选WSPFL系列，方法兰，WSPKL系列；（3）负载大，参数要求高，空间小，选WSPT系列，带法兰，WSPTF系列；（4）要求轴径是16和20的选WSPTO系列，带法兰，WSPTFO系列。
5、选择安装方式：（1）法兰安装，空间大，不需要预紧力，安装简单，更换方便，成本高。
（2）直接安装，要求空间小，可调节预紧力，成本低，安装更换难。
6、轴的选择：通常选择实心轴，强度高；需要穿线时，可以选择空心轴。
外径内径7、预负载选择：对刚性要求的不同，预负载可分为三级，CT高刚性要求、承52受大的冲击、振动时选用，CM中刚性要求、阻力要求小时选用，CL刚性62要求不高时选用。
838、精度选择：精度分为普通级、高级（H）、精密级（P），根据不同工况精度104要求来选择。
1269、材质选择：轴的材质有轴承钢和不锈钢两种，更高级别的防锈处理可进行168raydent 处理。
201410、可以根据客户图纸定制。
使用注意事项：1、滚珠花键的最高使用温度是100摄氏度，最高环境温度是120摄氏度。
2、刚性要求高时，花键套与安装孔应使用过盈配合（J7），刚性要求不高时可使用间隙配合，安装时应使用专用安装工具。
SLF滚珠花键介绍
1：滚珠花键介绍：
TBI滚珠花键是利用装在花键内的滚珠，在精密研磨的滚动沟槽中，同时进行平滑滚动，及传递力矩。
采用TBI MOTION独特的接触点设计，具有更大的接触角度（40°），除了具有高度的灵敏性外能更大幅提升负载的能力，适用于震动冲击负荷作用过大、定位精度要求高以及需要高速运动性能的环境，在这类环境下也能发挥有效的作用。
同时，即时代替直线滚珠衬套使用时，因在轴颈相同的情况下，TBI滚珠花键所具有的额定负荷是线性衬套的十几倍，所以能使设计变得十分小巧。
即使在悬臂负荷、力矩等作用的情况下，也可安全使用，且具有高耐用性。
2：SL系列产品规格说明：
SL系列分为现配型及单出型两种，两者的规格尺寸相同，最主要差别点在于现配由TBI MOTION原厂依客户订单裁切花键轴、装配花键外筒出货，其组装精度可达到精密级；而单出型之花键轴、花键外筒则可单独出货，使用上较为便利，但组合精度无法达到精密级，而TBI MOTION在制程上仍有严格的品质控管，故单出型之精度目前已达到世界级的水平且装配容易，客户可自行供货加工组装，相当便利。
3：型号组合表：
4：SLF滚珠花键尺寸位置标示图：。
