维氏硬度HV也就是维氏硬度，HRC是洛氏硬度都是硬度的表示。

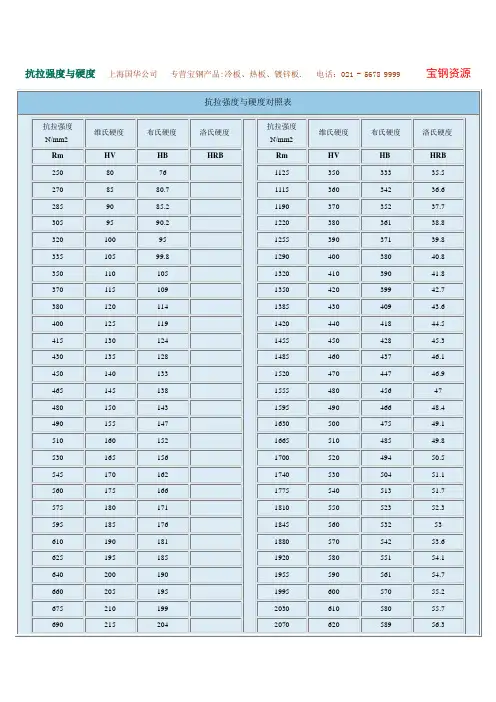

手册上有对应表，比如：HV=289对应HRC=30。
它们的区别主要在硬度实验时，压痕形状不一样。
维氏硬度HV和MPa之间的转换以49.03~980.7N的负荷,将相对面夹角为136°的方锥形金刚石压入器压材料表面,保持规定时间后，用测量压痕对角线长度，再按公式来计算硬度的大小。
它适用于较大工件和较深表面层的硬度测定。
维氏硬度尚有小负荷维氏硬度，试验负荷1.961~<49.03N，它适用于较薄工件、工具表面或镀层的硬度测定；显微维氏硬度，试验负荷<1.961N，适用于金属箔、极薄表面层的硬度测定。
HV-适用于显微镜分析。
维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
帕斯卡（简称帕），符号为Pa,1Pa =1N/m2。
由于Pa太小，工程上常用其倍数单位MPa（兆帕）来表示，1MPa =106Pa。
我国常用非法定压力单位为巴、毫巴、托、标准大气压、工程大气压、毫米汞柱等。
1兆帕(MPa)＝106帕(Pa)平时所说的压力是指工程大气压，单位：Kgf/cm21MPa相当于10.2个压力(Kgf/cm2)HV测量金刚石涂层是非常薄的表层，用HV可以测量，HRC和HRA则不适用。
HRC和HRA的压头形状是120度圆锥，顶端为球面；而HV的压头则是4个球面相交的尖锐四棱锥。
虽然两种硬度的测量方法都是以压头压入材料的深度来判断，压入越浅，则材料的硬度越大。
但因为压头形状的缘故，HRC和HRA必须用比较大的力量才能将压头压入材料（两种方法的预压力都是10kg，总压力则各为60kg和150kg ）。
对于非常硬的材料，HRC和HRA由于压头前端的球面存在，压入深度太浅，无法得到准确分辨。
对于表层和内部硬度有较大差异的材料压入深度大，也不适用。
