强度硬度换算表

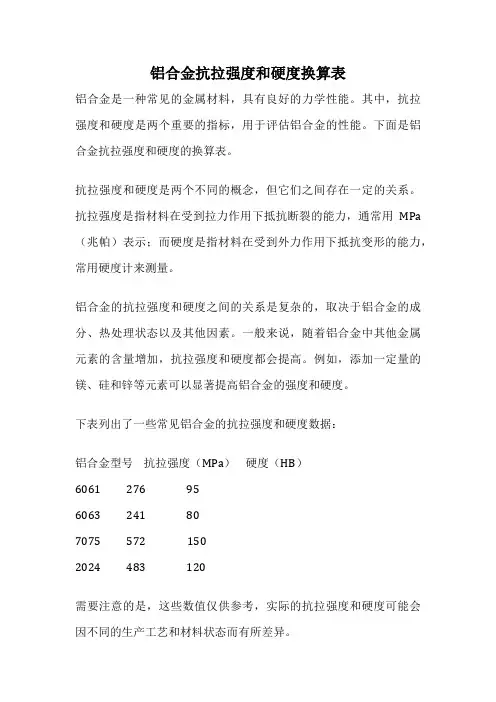

铝合金抗拉强度和硬度换算表
铝合金是一种常见的金属材料，具有良好的力学性能。

其中，抗拉强度和硬度是两个重要的指标，用于评估铝合金的性能。

下面是铝合金抗拉强度和硬度的换算表。

抗拉强度和硬度是两个不同的概念，但它们之间存在一定的关系。

抗拉强度是指材料在受到拉力作用下抵抗断裂的能力，通常用MPa （兆帕）表示；而硬度是指材料在受到外力作用下抵抗变形的能力，常用硬度计来测量。

铝合金的抗拉强度和硬度之间的关系是复杂的，取决于铝合金的成分、热处理状态以及其他因素。

一般来说，随着铝合金中其他金属元素的含量增加，抗拉强度和硬度都会提高。

例如，添加一定量的镁、硅和锌等元素可以显著提高铝合金的强度和硬度。

下表列出了一些常见铝合金的抗拉强度和硬度数据：
铝合金型号抗拉强度（MPa）硬度（HB）
6061 276 95
6063 241 80
7075 572 150
2024 483 120
需要注意的是，这些数值仅供参考，实际的抗拉强度和硬度可能会因不同的生产工艺和材料状态而有所差异。

铝合金的抗拉强度和硬度对于不同的应用有着不同的要求。

例如，在航空航天领域，要求铝合金具有较高的抗拉强度和硬度，以确保飞机的结构安全可靠；而在汽车制造领域，要求铝合金具有一定的抗拉强度和硬度，同时又要保持较轻的重量，以提高汽车的燃油经济性。

铝合金的抗拉强度和硬度是评估其性能的重要指标。

通过合理的合金设计和热处理工艺，可以调整铝合金的抗拉强度和硬度，以满足不同领域的需求。

1２Cr1MoV合金结构钢力学性能：抗拉强度》490屈服强度》245伸长率》22%断面收缩率》50%冲击功》71（均为标准单位）热处理规范：淬火970度，空冷，回火750度，空冷，。

金相组织：铁素体+贝氏体用途：是高压及超高压、亚临界电站锅炉过热器、集箱和主蒸气导管广泛应用的钢种。

580度仍具有高强度和高的抗氧化性，有较高的持久塑性。

生产工艺简单，焊接性能良好，但对正火冷却速度较敏感，580度长期使用会造成珠光体球化。

牌号：15CrMo标准：GB/T3077-1988●特性及适用范围：有良好的工艺性能和焊接性能，在500～550℃下有较高的持久强度。

温度超过550℃时，抗氧化性能变差，蠕变强度显着降低。

长期处在500～550℃时，钢的热强性降低，强度降低。

用于制造510℃的高、中压蒸气导管、集箱以及管壁温度为550℃的过热器及锻件。

●化学成份：碳C：0.12～0.18硅Si：0.17～0.37锰Mn：0.40～0.70硫S：允许残余含量≤0.035磷P：允许残余含量≤0.035铬Cr：0.80～1.10镍Ni：允许残余含量≤0.030铜Cu：允许残余含量≤0.030钼Mo：0.40～0.55●力学性能：抗拉强度σb(MPa)：≥440(45)屈服强度σs(MPa)：≥295(30)伸长率δ5(％)：≥22断面收缩率ψ(％)：≥60冲击功Akv(J)：≥94冲击韧性值αkv(J/cm2)：≥118(12)硬度：≤179HB试样尺寸：试样毛坯尺寸为30mm●热处理规范及金相组织：热处理规范：淬火900℃,空冷;回火650℃,空冷。

金相组织：铁素体+珠光体+少量贝氏体●交货状态：以热处理（正火、退火或高温回火）或不热处理状态交货，交货状态应在合同中注明。

材质（锻件）热处理抗拉强度（MPa）屈服强度(MPa)35CrMo调质（纵向）73554035CrMo调质（切向）63044045调质（纵向）630370Q235-A(纵向)330230材质（非锻件）热处理抗拉强度（MPa）屈服强度（MPa）35CrMo980835 45600355Q235-A375-500205金属硬密封的[wiki]阀门[/wiki]都会考虑到密封面硬度值，而阀门硬度值现在基本上是以洛氏硬度（HRA/HRC)来表示的，最近碰到很多人都说进口阀门的密封面硬度可以超过HRC70，还有些卖进口阀门的说自己卖的阀门硬度值可以达到HRC71,HRC72的，更有甚者连设计院的人都替进口阀门吹嘘说进口阀门的密封面硬度值可以达到HRC72。

返回目录附录二洛氏硬度与其它硬度、强度换算表-1(摘自GB/T1172-1999)洛氏硬度布氏硬度F/D2=30HRC HRA HBS HBW 维氏硬度HV强度（近似值）MPab/σ20 60.2 225 226 77421 60.7 229 230 79322 61.2 234 235 81323 61.7 240 241 83324 62.2 245 247 85425 62.8 251 253 87526 63.3 257 259 89727 63.8 263 266 91928 64.3 269 273 94229 64.8 276 280 96530 65.3 283 288 98931 65.8 291 296 101432 66.4 298 304 103933 66.9 306 313 106534 67.4 314 321 109235 67.9 323 331 111936 68.4 332 340 114737 69.0 341 350 117738 69.5 350 360 120739 70.0 360 371 123840 70.5 370 370 381 127141 71.1 380 381 393 130542 71.6 391 392 404 134043 72.1 401 403 416 137844 72.6 413 415 428 141745 73.2 424 428 441 145946 73.7 436 441 454 150347 74.2 449 455 468 155048 74.7 470 482 160049 75.3 486 497 165350 75.8 502 512 171051 76.3 518 52752 76.9 535 54453 77.4 552 56154 77.9 569 57855 78.5 585 59656 79.0 601 615 57 79.5 616 635 58 80.1 628 655 59 80.6 639 676 60 81.2647698 61 81.7 721 62 82.2 745 63 82.8 770 64 83.3 795 65 83.9 822 66 84.4 850 67 85.0 879 68 85.5 909注：1. 本表适用于包括碳钢、合金钢（铬钢、铬钒钢、铬镍钢、铬钼钢、铬镍钼钢、铬锰硅钢、超高强度钢、不锈钢等）系列中含炭量由低到高的主要钢种。

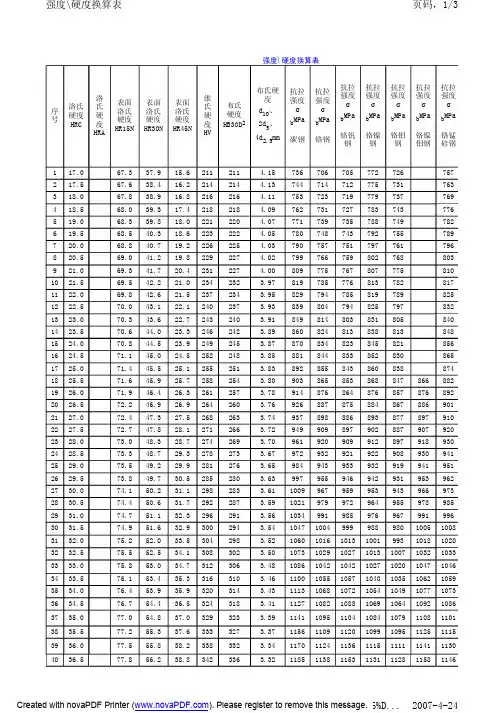

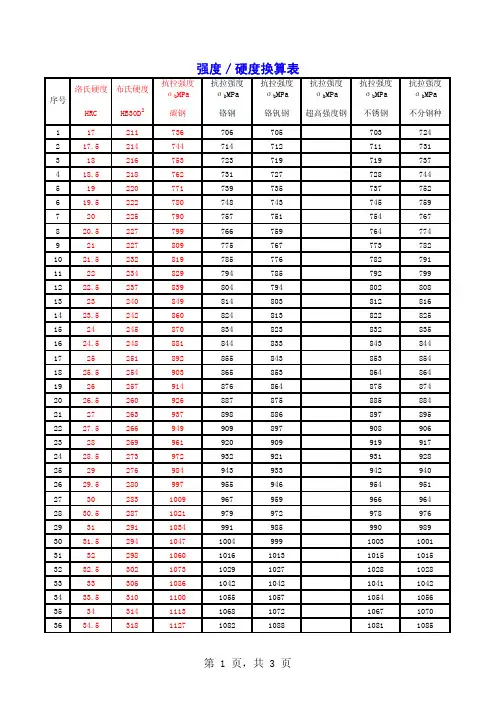

强度\硬度换算表序号洛氏硬度HRC洛氏硬度HRA表面洛氏硬度HR15N表面洛氏硬度HR30N表面洛氏硬度HR45N维氏硬度HV布氏硬度HB30D2布氏硬度d10、2d5、4d2.5mm抗拉强度σbMPa碳钢抗拉强度σbMPa铬钢抗拉强度σbMPa铬钒钢抗拉强度σbMPa铬镍钢抗拉强度σbMPa铬钼钢抗拉强度σbMPa铬镍钼钢抗拉强度σbMPa铬锰硅钢117.0 67.337.915.6211211 4.15736706705772726 757 217.5 67.638.416.2214214 4.13744714712775731 763 318.0 67.838.916.8216216 4.11753723719779737 769 418.5 68.039.317.4218218 4.09762731727783743 776 519.0 68.339.818.0221220 4.07771739735788749 782 619.5 68.540.318.6223222 4.05780748743792755 789 720.0 68.840.719.2226225 4.03790757751797761 796 820.5 69.041.219.8229227 4.02799766759802768 803 921.0 69.341.720.4231227 4.00809775767807775 810 1021.5 69.542.221.0234232 3.97819785776813782 817 1122.0 69.842.621.5237234 3.95829794785819789 825 1222.5 70.043.122.1240237 3.93839804794825797 832 1323.0 70.343.622.7243240 3.91849814803831805 840 1423.5 70.644.023.3246242 3.89860824813838813 848 1524.0 70.844.523.9249245 3.87870834823845821 856 1624.5 71.145.024.5252248 3.85881844833852830 865 1725.0 71.445.525.1255251 3.83892855843860838 874 1825.5 71.645.925.7258254 3.80903865853868847866882 1926.0 71.946.426.3261257 3.78914876864876857876892 2026.5 72.246.926.9264260 3.76926887875884867886901 2127.0 72.447.327.5268263 3.74937898886893877897910 2227.5 72.747.828.1271266 3.72949909897902887907920 2328.0 73.048.328.7274269 3.70961920909912897918930 2428.5 73.348.729.3278273 3.67972932921922908930941 2529.0 73.549.229.9281276 3.65984943933932919941951 2629.5 73.849.730.5285280 3.63997955946942931953962 2730.0 74.150.231.1298283 3.611009967959953943966973 2830.5 74.450.631.7292287 3.591021979972964955978985 2931.0 74.751.132.3296291 3.561034991985976967991996 3031.5 74.951.632.9300294 3.541047100499998898010051008 3132.0 75.252.033.5304298 3.52106010161013100199310181020 3232.5 75.552.534.1308302 3.501073102910271013100710321033 3333.0 75.853.034.7312306 3.481086104210421027102010471046 3433.5 76.153.435.3316310 3.461100105510571040103510621059 3534.0 76.453.935.9320314 3.431113106810721054104910771073 3634.5 76.754.436.5324318 3.411127108210881069106410921086 3735.0 77.054.837.0329323 3.391141109511041084107911081101 3835.5 77.255.337.6333327 3.371156110911201099109511251115 3936.0 77.555.838.2338332 3.341170112411361115111111411130 4036.5 77.856.238.8342336 3.321185113811531131112811581146序号洛氏硬度HRC洛氏硬度HRA表面洛氏硬度HR15N表面洛氏硬度HR30N表面洛氏硬度HR45N维氏硬度HV布氏硬度HB30D2布氏硬度d10、2d5、4d2.5mm抗拉强度σbMPa碳钢抗拉强度σbMPa铬钢抗拉强度σbMPa铬钒钢抗拉强度σbMPa铬镍钢抗拉强度σbMPa铬钼钢抗拉强度σbMPa铬镍钼钢抗拉强度σbMPa铬锰硅钢4137.0 78.156.739.4347341 3.301200115311711148114411761161 4237.5 78.457.240.0352345 3.281215116811881165116211941177 4338.0 78.757.640.6357350 3.261231118412061182117912121194 4438.5 79.058.141.2362355 3.241246119912251200119712311211 4539.070.079.358.641.8367360 3.211263121612431219121612501228 4639.570.379.659.042.4372365 3.191279123212621238123512701246 4740.070.579.959.543.0377370 3.171296124912821257125412901264 4840.570.880.260.043.6382375 3.151213126713021277127413101283 4941.071.180.560.444.2388380 3.131331128413221298129413311302 5041.571.380.860.944.8393385 3.111348130313431319131513531322 5142.071.681.161.345.4399391 3.091367132213641340133613751342 5242.571.881.461.845.9405396 3.071386134113851362135713971362 5343.072.181.762.346.5411401 3.051405136114071385137914201384 5443.572.482.062.747.1417407 3.031425138214291408140214431405 5544.072.682.363.247.7423413 3.011445140314521431142514671427 5644.572.982.663.648.3429418 2.991466142614751455144814911450 5745.073.282.964.148.9436424 2.971488144814981480147215161474 5845.573.483.264.649.5443430 2.951510147215221505149715411498 5946.073.783.565.050.1449436 2.931533149715471531152215671522 6046.573.983.765.550.7456442 2.911556152215721557154715931547 6147.074.284.065.951.2463449 2.891581154915971584157316201573 6247.574.584.366.451.8470455 2.871606157616231612159916481600 6348.074.784.666.852.4478461 2.851631160516491640162616761627 6448.575.084.967.353.0485468 2.831658163516751669165417041654 6549.075.385.267.753.6493474 2.811686166617021698168217331683 6649.575.585.568.254.2501481 2.791714169817301728171017621712 6750.075.885.768.654.7509488 2.771744173117581758173917931742 6850.576.186.069.155.3417494 2.75 176717871790176918231773 6951.076.386.369.555.9525501 2.73 180318161821179918541804 7051.576.686.670.056.5534 184118451854183018861836 7152.076.986.870.457.1543 188118751887186119181870 7252.577.187.170.957.6551 19061920189319511903 7353.077.487.471.358.2561 19371955192519851938 7453.577.787.671.858.8570 19681990 1974 7554.077.987.972.259.4579 20002025 2010 7654.578.287.672.659.9589 20332061 2048 7755.078.588.473.160.5599 20662098 2086 7855.578.788.673.561.1609 7956.079.088.973.961.7620 8056.579.389.174.462.2631序号洛氏硬度HRC洛氏硬度HRA表面洛氏硬度HR15N表面洛氏硬度HR30N表面洛氏硬度HR45N维氏硬度HV布氏硬度HB30D2布氏硬度d10、2d5、4d2.5mm抗拉强度σbMPa碳钢抗拉强度σbMPa铬钢抗拉强度σbMPa铬钒钢抗拉强度σbMPa铬镍钢抗拉强度σbMPa铬钼钢抗拉强度σbMPa铬镍钼钢抗拉强度σbMPa铬锰硅钢8157.079.589.474.862.8642 8257.579.889.675.263.4653 8358.080.189.875.663.9664 8458.580.390.076.164.5676 8559.080.690.276.565.1688 8659.580.990.476.965.6700 8760.081.290.677.366.2713 8860.581.490.877.766.8726 8961.081.791.078.167.3739 9061.582.091.278.667.9752 9162.082.291.479.068.4766 9262.582.591.579.469.0780 9363.082.891.779.869.5795 9463.583.191.880.270.1810 9564.083.391.980.670.6825 9664.583.692.181.071.2840 9765.083.992.281.371.7856 9865.584.1 872 9966.084.4 889 10066.584.7 906 10167.085.0 923 10267.585.2 941 10368.085.5 959 10468.585.8 978 10569.086.1 997 10669.586.3 1017 10770.086.6 1037。

根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。

抗拉强度<=1000N/mm2，或者维氏硬度<=310HV，或者布氏硬度<=300HB，或者洛氏硬度<=32HRC抗拉强度RmN/mm2维氏硬度HV布氏硬度HB洛氏硬度HRC250 80 76.0 - 270 85 80.7 - 285 90 85.2 - 305 95 90.2 - 320 100 95.0 - 335 105 99.8 - 350 110 105 - 370 115 109 - 380 120 114 - 400 125 119 - 415 130 124 - 430 135 128 - 450 140 133 - 465 145 138 - 480 150 143 - 490 155 147 - 510 160 152 - 530 165 156 - 545 170 162 - 560 175 166 - 575 180 171 - 595 185 176 - 610 190 181 - 625 195 185 - 640 200 190 - 660 205 195 - 675 210 199 - 690 215 204 - 705 220 209 - 720 225 214 - 740 230 219 - 755 235 223 - 770 240 228 20.3 785 245 233 21.3800 250 238 22.2820 255 242 23.1835 260 247 24.0850 265 252 24.8865 270 257 25.6880 275 261 26.4900 280 266 27.1915 285 271 27.8930 290 276 28.5950 295 280 29.2965 300 285 29.8995 310 295 31.0抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC抗拉强度Rm N/mm2维氏硬度HV布氏硬度HB洛氏硬度HRC103032030432.2 106033031433.3 109534032334.4 112535033335.5 111536034236.6 119037035237.7 122038036138.8 125539037139.8 129040038040.8 132041039041.8 135042039942.7 138543040943.6 142044041844.5 145545042845.3 148546043746.1 152047044746.9 1555480(456)47.7 1595490(466)48.4 1630500(475)49.1 1665510(485)49.8 1700520(494)50.5 1740530(504)51.1 1775540(513)51.71810550(523)52.31845560(532)53.01880570(542)53.61920580(551)54.11955590(561)54.71995600(570)55.22030610(580)55.72070620(589)56.32105630(599)56.82145640(608)57.32180650(618)57.866058.367058.868059.269059.770060.172061.074061.876062.578063.380064.082064.784065.386065.988066.490067.092067.594068.0 硬度试验是机械性能试验中最简单易行的一种试验方法。
