山武定位器调试及故障处理
- 格式:doc
- 大小:95.00 KB
- 文档页数:6
山武定位器调试及故障处理WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-一、概述气动执行器定位器主要有美国梅索尼兰公司生产的SVI、山武、德国西门子公司生产的MOORE760及SP2系列、费希尔-罗斯蒙特公司生产的DVC6010。
基本上全球主要的定位器生产厂的产品我厂都有使用。
二、山武定位器介绍SVP是智能型阀门定位器,能连接到调节器的4—20mA输出回路上,所有调整有电子模块完成,输入信号和调节阀开度之间的关系可任意设置,能容易设置分程和其他特殊的应用。
SVP有两种形式,即:整体型和分离型,每种形式中有三种型号,各有不同功能。
整体型AVP300:无阀位输出的模拟量信号(4-20mA)AVP301:有阀位输出的模拟量信号(4-20mA)AVP302:HART通信协议。
分离型AVP200:无阀位输出的模拟量信号(4-20mA)AVP201:有阀位输出的模拟量信号(4-20mA)AVP202:HART通信协议带4-20mA 模拟量信号输出的系统示意图SVP3000系统结构示意图SVP有三种组态方法,即:手动旋钮、用SFC手操器、用HART手操器。
手动旋钮组态调整:只用一把螺丝刀就能完成SVP的内部组态,包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用SFC手操器组态调整Yamatake SFC160/260型智能通信器能用于SVP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见SFC操作手册。
用HART手操器组态调整HART275通讯器能用于AVP302/202型的全部组态、校整、维护。
SVP山武智能定位器适用于直行程和角行程的执行机构,重量约2.5kg。
安装方式与普通定位器相同。
安装步骤:1)先用两只内六角螺钉把安装板固定至SVP上,拧紧螺钉,并把定位器固定于调节阀执行机构上。
2)把执行机构上的反馈销穿进定位器反馈杆开孔内。
山武纠偏控制器说明书山武纠偏控制器是一种用于纠正设备或机器在运行中出现的偏离问题的控制设备。
它通过监测设备的运行状态,比如位置、速度、角度等,并根据预设的偏离范围进行判断和调整,从而实现设备的自动控制和纠偏功能。
本文将详细介绍山武纠偏控制器的工作原理、主要特点以及适用范围。
一、工作原理山武纠偏控制器主要由传感器、控制器和执行器组成。
当设备运行时,传感器会实时采集设备的运行状态,并将数据传输给控制器。
控制器根据预设的偏离范围进行判断,当设备偏离范围时,控制器会通过执行器调整设备的位置或方向,使其回归正常运行状态。
其工作原理可以简化为如下几个步骤:1.传感器实时监测设备的运行状态,比如位置、速度、角度等,并将数据传输给控制器。
2.控制器根据预设的偏离范围判断设备是否偏离正常运行状态。
3.若设备偏离范围,在执行器的作用下进行调整,使其回归正常运行状态。
4.控制器持续监测设备的运行状态,反复进行判断和调整,以确保设备保持在预设的偏离范围内。
二、主要特点1.高精度:山武纠偏控制器采用先进的传感器和控制技术,能够实现对设备运行状态的高精度监测和调整,确保设备始终处于正常运行状态。
2.快速响应:控制器对设备状态的监测和调整能够快速响应,以确保设备在出现偏离时能够及时进行调整,避免出现更大的偏离问题。
3.稳定性:控制器通过不断的监测和调整,能够稳定地控制设备的运行状态,从而提高设备的稳定性和可靠性。
4.自动化:山武纠偏控制器能够实现设备的自动控制和纠偏功能,减轻操作人员的负担,提高生产效率。
5.多功能:控制器可以根据实际需要进行灵活的设定和调整,具备多种控制模式和纠偏方式,适用于不同类型的设备和机器。
三、适用范围另外,山武纠偏控制器还广泛应用于纸张、纤维、塑料薄膜、金属材料等行业的生产线上,能够有效解决由于材料不均匀引起的偏离问题,提高产品质量和生产效率。
总之,山武纠偏控制器作为一种先进的自动控制设备,具有高精度、快速响应、稳定性和多功能等特点,适用范围广泛。
山武阀门定位器自整定方法(一)山武阀门定位器自整定介绍山武阀门定位器自整定是一种用于自动调整阀门位置的技术。
它可以根据流体压力和流量变化,自动调整阀门的开度,以保持设定的流量和压力稳定。
本文将介绍几种实现阀门自整定的方法,并探讨其优缺点。
方法一:PID控制器•使用PID控制器是最常见的阀门自整定方法之一。
PID控制器根据设定的目标值和反馈信号计算出一个控制信号,以驱动阀门开度的调整。
•优点:PID控制器结构简单、调节方便,适用于各种流体控制系统。
•缺点:对于复杂、非线性的控制系统,PID控制器的性能可能不够理想。
方法二:模糊控制器•模糊控制器是一种基于模糊逻辑的控制方法,通过将模糊规则映射到控制输出,实现对阀门开度的自整定。
•优点:模糊控制器对于非线性和模糊的系统具有良好的适应性,能够在复杂的环境中实现较好的控制效果。
•缺点:模糊控制器的规则设计和参数调节相对复杂,需要一定的专业知识和经验。
方法三:自适应控制器•自适应控制器是一种能够根据系统动态特性自动调整控制策略的方法。
它通常采用最小二乘法或者神经网络来估计系统的动态模型。
•优点:自适应控制器能够适应系统参数的变化,具有较高的鲁棒性。
•缺点:自适应控制器通常需要较长的训练时间和较复杂的计算,不适用于所有应用场景。
方法四:模型预测控制器•模型预测控制器是一种基于数学模型的控制方法,通过预测系统未来的状态和输出,优化控制策略。
•优点:模型预测控制器能够通过对未来状态的预测,提前调整控制策略,实现更好的控制效果。
•缺点:模型预测控制器的实现需要精确的系统模型和较大的计算开销。
方法五:遗传算法优化控制•遗传算法优化控制是一种基于进化算法的优化方法,通过不断迭代搜索最优解,实现对阀门开度的自整定。
•优点:遗传算法优化控制能够通过优化目标函数,找到最优的控制策略。
•缺点:遗传算法优化控制的计算复杂度较高,需要一定的计算资源和时间。
总结•选择合适的方法来实现山武阀门定位器的自整定是根据具体的应用场景和要求来确定的。
山武SVP3000 Alphapluus智能阀门定位器调校方法(一)调整(18MA输入,顺时针旋转开关,保持3秒,就自整定了)2 P2 h4 f$ L: L1 g; G 自动设定是一种独特的程序,可用来自动进行定位器的各种调整。
用开度开关进行自动设定,执行自动设定和零点-量程调整时需要对定位器进行观察。
开度按钮用来启动自动设定和进行手动零点-量程标定,步骤:; C! K# a I [/ y4 J1. 将定位器的输入信号设定为DC 18±1mA;2. 打开SCP的前盖,按住开度按钮到“UP”位置(对于Flowing Rotary VFR阀门为“DOWN”);) w4 t5 f7 C7 p4 m# f3. 按住此按钮,直到阀门开始动作(约3秒),将启动自动设定程序,松开此按钮;4. 阀门从全关到全开往返两次。
之后,阀门开启到50%的位置,并保持3分钟;& T' R, l1 S( B4 U5. 通过改变输入信号确认自动设定程序已经完成。
整个自动设定过程约需3分钟;注:执行自动设定过程中,请勿将输入型号设定到4mA以下。
(只要信号在4-20mA范围内,自动设定过程中改变输入信号不会影响程序的执行。
)如果输入信号跌倒4mA以下,则自动设定将无效,且必须重新开始。
自动设定完成后,信号维持在至少4mA的水平,并至少保持30秒钟,以确保数据和参数被保存到SVP内存中。
操作结束后,通过改变输入信号检查阀门的动作,并确认阀门是否移到与信号相对应的正确位置。
如满度位置发生偏移,再执行满度调整。
! i! Q0 J F9 J& Z5 ^6 J" T( N/ y$ ?(二)零点-量程调整自动设定后,定位器已将其自身标定到阀门的全关(零点)和全开(量程)值。
如果阀门不能获得其开度与定位器控制信号之间的正确关系,则按以下步骤手动调整零点-量程。
& Z' T' \" y: N0 F注:只有关闭和全开输入信号(例:4-20)与储存在定位器中的,或工厂中设定于定位器中的关闭和全开输入信号设定相同,开度开关才会工作。

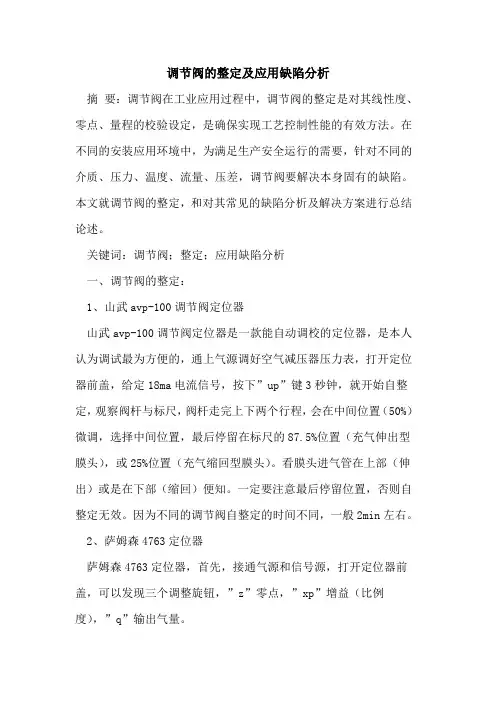

调节阀的整定及应用缺陷分析摘要:调节阀在工业应用过程中,调节阀的整定是对其线性度、零点、量程的校验设定,是确保实现工艺控制性能的有效方法。
在不同的安装应用环境中,为满足生产安全运行的需要,针对不同的介质、压力、温度、流量、压差,调节阀要解决本身固有的缺陷。
本文就调节阀的整定,和对其常见的缺陷分析及解决方案进行总结论述。
关键词:调节阀;整定;应用缺陷分析一、调节阀的整定:1、山武avp-100调节阀定位器山武avp-100调节阀定位器是一款能自动调校的定位器,是本人认为调试最为方便的,通上气源调好空气减压器压力表,打开定位器前盖,给定18ma电流信号,按下”up”键3秒钟,就开始自整定,观察阀杆与标尺,阀杆走完上下两个行程,会在中间位置(50%)微调,选择中间位置,最后停留在标尺的87.5%位置(充气伸出型膜头),或25%位置(充气缩回型膜头)。
看膜头进气管在上部(伸出)或是在下部(缩回)便知。
一定要注意最后停留位置,否则自整定无效。
因为不同的调节阀自整定的时间不同,一般2min左右。
2、萨姆森4763定位器萨姆森4763定位器,首先,接通气源和信号源,打开定位器前盖,可以发现三个调整旋钮,”z”零点,”xp”增益(比例度),”q”输出气量。
增大或减小”q”输出气量调整,直到得到满意的定位速度,可通过按动范围弹簧观察效果。
给定50%的控制信号输入给定位器,转动”z”整螺丝,控制阀位是行程中间值。
调整”xp”增益(比例度),因”xp”是在气路放大器之前,并且与喷嘴背压相同,其微小动作可使输出发生很大的变化,所以设置在尽可能小的位置,但过小会造成阀的震荡(气喘)。
如图所示,气源压力在3bar(公斤)时,“xp”预设值在180?皛270?爸p”出厂设置为3%),在调整起点之前,要先调”xp”,然后调零点。
这样下来,行程的线性度基本完成。
下一步调零点,执行器杆伸出型,调整”z”零点,使阀杆刚好从初始位置离开,给定增加至4.5ma信号,使阀杆刚好从初始位置离开,给定20ma信号,阀位应该稳定在100%. 否则移动反馈臂上销钉,改变行程。
第一章概况1.1.SVP的型号SVP是智能型阀门定位器,能连接到调节器的4—20 mA输出回路上,所有调整有电子模块完成,输入信号和调节阀开度之间的关系可任意设置,能容易设置分程和其他特殊的应用。
SVP有两种形式,即:整体型和分离型,每种形式中有三种型号,各有不同功能。
整体型AVP300:无阀位输出的模拟量信号(4-20mA)AVP301:有阀位输出的模拟量信号(4-20mA)AVP302:HART通信协议。
分离型AVP200:无阀位输出的模拟量信号(4-20mA)AVP201:有阀位输出的模拟量信号(4-20mA)AVP202:HART通信协议SVP3000系统结构示意图1-11.2.系统结构无阀位输出的定位器。
(型号:AVP300和AVP200)无阀位输出的系统示意图1-2有阀位输出的定位器(型号:AVP301和AVP201)模拟量输出:SVP模拟量信号直接输出到监控系统。
带4-20mA模拟量信号输出的系统示意图1-31.3.组态SVP有三种组态方法,即:手动旋钮、用SFC手操器、用HART手操器。
手动旋钮组态调整:只用一把螺丝刀就能完成SVP的内部组态,包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用SFC手操器组态调整Yamatake SFC160/260型智能通信器能用于SVP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见SFC操作手册。
用HART手操器组态调整HART275通讯器能用于AVP302/202型的全部组态、校整、维护。
SVP具体通信功能详见HART通信器操作手册1.4.SVP的结构和功能主要组成部分整体型(AVP300/301/302)1-7主要部件名称和功能主要部件一览表部件说明本体电子控制模块、EPM(电气转换模块)、VTD(阀位传感器)气动放大器放大来自EPM的气信号,经转换后输入到执行机构反馈杆把开度信号传送至VTD手/自动开关在手动和自动之间进行气信号输出的切换外部零位/满度调整开关在不用SFC的情况下,用一把螺丝刀能完成零位满度的调整和各参数的自动整定气源压力表指示供气压力输出气源压力表指示输出气源压力安装支架(任选)不同型号的执行机构有不同形式气源输入口供气气源连接至“SUP”接口输出气源口与执行机构气源入口相连双作用放大器在双作用执行机构上使用,双作用放大器连接在SVP的输出口,它有两个输出,OUT1是SVP输出气源,OUT2是压力平衡气源,分别与双气缸的两个气源口相连,使气缸活塞处于一定位置阀位检测器通过反馈杆传送阀位反馈电缆连接VTD和SVP本体第二章安装2.1.安装要求1)环境温度范围:根据防爆要求2)相对湿度: 10%--90%3)安装处温度和湿度无剧烈变化4)电磁场:≤400A/m(避免附近有大变压器,高频炉等)5)振动低于19.6m/s2(5—400Hz) (AVP300/301和AVP200/201本体)6)振动低于98m/s2(5—2000Hz) (AVP200/201阀位检测器)2.2.整体型SVP的安装(A VP300/301/302)山武智能定位器适用于直行程和角行程的执行机构,重量约2.5kg。
株式会社山武SVP3000 Alphaplus智能阀门定位器型号:AVP100/102使用说明书CM4-AVP100-20011版:2005年8月参考英文CM2-AVP100-2001 2版型号AVP100/102-SVP3000 Alphaplus智能阀门定位器i前言ii型号AVP100/102-SVP3000 Alphaplus智能阀门定位器前言型号AVP100/102-SVP3000 Alphaplus智能阀门定位器iii目录第一章:前言1-1 : SVP型号.......................................................................................................................................1-1 1-2 : 通信..............................................................................................................................................1-2 1-2-1: 手动通信...............................................................................................................................1-2 1-2-2: 使用现场智能通信装置(SFC)............................................................................................1-2 1-2-3: 使用HART通信装置.............................................................................................................1-2 1-2-4: HART通信装置(用于AVP102型).....................................................................................1-3 1-3 : SVP示意图....................................................................................................................................1-4第二章:安装2-1 : SVP装配.......................................................................................................................................2-3 2-1-1: 安装SVP反馈杆...................................................................................................................2-3 2-2 : SVP安装步骤................................................................................................................................2-5 2-3 : 气源..............................................................................................................................................2-7 2-4 : SVP初始调整................................................................................................................................2-8 2-5 : 电气接线.......................................................................................................................................2-9 2-5-1: 接线原则...............................................................................................................................2-10 2-5-2: 接线步骤...............................................................................................................................2-10 2-6 : 用于无弹簧双作用执行机构的SVP(双作用放大器)...................................................................2-11 2-6-1: 将双作用放大器安装到SVP上..............................................................................................2-12 2-6-2: 不带过滤减压阀直接安装的双作用SVP................................................................................2-13 2-6-3: 将双作用SVP安装到薄膜执行机构上...................................................................................2-14 2-6-4: 将双作用SVP安装到角行程执行机构上...............................................................................2-14 2-6-5: 自动设定...............................................................................................................................2-15第三章:调整3-1 : 自动设定.......................................................................................................................................3-1 3-1-1: 用开度开关进行自动设定....................................................................................................3-2 3-2 : 零点-量程调整.............................................................................................................................3-3 3-3 : 现场智能通信装置.........................................................................................................................3-5 3-4 : SFC键盘操作................................................................................................................................3-6 3-5 : SFC出错.......................................................................................................................................3-6 3-6 : SFC开始通信................................................................................................................................3-6 3-7 : 用现场智能通信装置进行自动设定和零点-量程调整...................................................................3-7 3-8 : 手动SVP设定...............................................................................................................................3-11 3-9 : 用SFC设定控制信号/阀门开度之间的关系.................................................................................3-14 3-9-1: 示例......................................................................................................................................3-15 3-10 : 确认SVP输入信号、EPM输出和阀门开度输出..........................................................................3-18目录第四章:使用HART 通信装置进行配置4-1 : HART 通信装置的功能...................................................................................................................4-24-2 : 启动通信......................................................................................................................................4-44-3 : 确认和修改一般信息.....................................................................................................................4-64-3-1: 设备信息..............................................................................................................................4-64-3-2: 厂商.....................................................................................................................................4-74-4 : 设备条件.......................................................................................................................................4-84-4-1: 电流输入值 (单位:mA )..................................................................................................4-84-4-2: 输入信号% (百分比) 值 (单位:%)...........................................................................4-84-4-3: 阀门开度 (单位:%).......................................................................................................4-84-4-4: 驱动信号(EPM (电-气转换器模块) 驱动信号) (单位:%)......................................4-84-4-5: 温度 (设备内部温度) (单位:℃)...............................................................................4-84-4-6: 上次配置数据......................................................................................................................4-94-5 : 配置和标定(设备设定和标定)..................................................................................................4-104-5-1: Mode (切换SVP 模式)......................................................................................................4-104-5-2: Input signal range (设定电流输入值)................................................................................4-104-5-3: Valve sys config (阀门系统配置)......................................................................................4-114-5-4: Dynamic chara (动态特性)................................................................................................4-124-5-5: Valve chara (阀门特性)....................................................................................................4-144-5-6: Tvl cut off (开度截止).......................................................................................................4-154-5-7: Calibrate (标定)................................................................................................................4-164-5-8: Diag parameters (诊断参数)............................................................................................4-184-5-9: Burst mode (触发模式)......................................................................................................4-254-6 : 初始设定.......................................................................................................................................4-264-7 : Maintenance (维修)..................................................................................................................4-274-7-1: Dummy input sig (仿真输入信号).....................................................................................4-274-7-2: Dummy drive sig (仿真驱动信号)......................................................................................4-274-7-3: User data save (用户数据保存).........................................................................................4-284-7-4: Correct reset (修正复原)....................................................................................................4-284-8 : Device status (设备状态)............................................................................................................4-294-8-1: Failures (故障)...................................................................................................................4-294-8-2: Notices (提示)...................................................................................................................4-294-8-3: Valve diagnostics (阀门诊断).............................................................................................4-30目录第五章:维修5-1 : 自动/手动选择开关......................................................................................................................5-1 5-1-1: A/M开关的结构..................................................................................................................5-1 5-1-2: 操作步骤...............................................................................................................................5-2 5-2 : 滤网更换和节气喷嘴维修..............................................................................................................5-3 5-3 : 清洁挡板.......................................................................................................................................5-4 5-4 : EPM (电-气转换器模块)平衡调整..........................................................................................5-5 5-5 : 绝缘电阻测试................................................................................................................................5-6 5-5-1: 测试步骤...............................................................................................................................5-6 5-5-2: 判定标准...............................................................................................................................5-6 5-6 : 使用带增幅器的SVP时的调整步骤...............................................................................................5-7 5-7 : 默认内部数据值表.........................................................................................................................5-8 5-8 : SVP 内部方框图和SVP I/O流程图.................................................................................................5-9第六章:故障排除6-1 : 故障排除.......................................................................................................................................6-1 6-1-1: 使用SFC...............................................................................................................................6-1 6-1-2: 使用HART通信装置.............................................................................................................6-2 6-1-3: 一般故障排除方法................................................................................................................6-2插图列表图 1-1概况.............................................................................................................................1-1图 1-2山武现场智能通信装置.................................................................................................1-2图 1-3HART 通信结构.............................................................................................................1-3图 1-4SVP 示意图...................................................................................................................1-4图 2-1SVP 反馈杆...................................................................................................................2-3图 2-2SVP 最大动作范围........................................................................................................2-4图 2-3....................................................................................................................................2-4图 2-4....................................................................................................................................2-5图 2-5....................................................................................................................................2-6图 2-6....................................................................................................................................2-7图 2-7....................................................................................................................................2-8图 2-8....................................................................................................................................2-9图 2-9....................................................................................................................................2-11图 2-10双作用放大器已安装到SVP 上.....................................................................................2-12图 2-11不带过滤减压阀直接安装的双作用SVP........................................................................2-13图 3-1....................................................................................................................................3-3图 3-2....................................................................................................................................3-4图 3-3....................................................................................................................................3-14图 3-4....................................................................................................................................3-14图 3-5....................................................................................................................................3-15图 3-6流量特性概况...............................................................................................................3-16图 4-1HART 通信装置.............................................................................................................4-1图 4-2HART 通信结构.............................................................................................................4-5图 4-3.....................................................................................................................................4-15图 4-4强制全开值和强制全关值.............................................................................................4-15图 5-1A/M 开关的结构...........................................................................................................5-1图 5-2从自动(正常)操作状态切换到手动操作状态...........................................................5-2图 5-3从手动操作状态切换到自动操作状态...........................................................................5-2图 5-4A/M 开关......................................................................................................................5-3图 5-5EPM 平衡调整..............................................................................................................5-4图 5-6EPM 平衡调整..............................................................................................................5-5图 5-7SVP 方框图...................................................................................................................5-9图 5-8SVP I/O 流程图.............................................................................................................5-10插图列表各部分说明1-2 :通信有三种与SVP 通信的方法:手动;使用现场智能通信装置(SFC );或使用HART 通信装置。
第一章概况1.1.SVP的型号SVP是智能型阀门定位器,能连接到调节器的4—20 mA输出回路上,所有调整有电子模块完成,输入信号和调节阀开度之间的关系可任意设置,能容易设置分程和其他特殊的应用。
SVP有两种形式,即:整体型和分离型,每种形式中有三种型号,各有不同功能。
整体型AVP300:无阀位输出的模拟量信号(4-20mA)AVP301:有阀位输出的模拟量信号(4-20mA)AVP302:HART通信协议。
分离型AVP200:无阀位输出的模拟量信号(4-20mA)AVP201:有阀位输出的模拟量信号(4-20mA)AVP202:HART通信协议SVP3000系统结构示意图1-11.2.系统结构无阀位输出的定位器。
(型号:AVP300和AVP200)无阀位输出的系统示意图1-2有阀位输出的定位器(型号:AVP301和AVP201)模拟量输出:SVP模拟量信号直接输出到监控系统。
带4-20mA模拟量信号输出的系统示意图1-31.3.组态SVP有三种组态方法,即:手动旋钮、用SFC手操器、用HART手操器。
手动旋钮组态调整:只用一把螺丝刀就能完成SVP的内部组态,包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用SFC手操器组态调整Yamatake SFC160/260型智能通信器能用于SVP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见SFC操作手册。
用HART手操器组态调整HART275通讯器能用于AVP302/202型的全部组态、校整、维护。
SVP具体通信功能详见HART通信器操作手册1.4.SVP的结构和功能主要组成部分整体型(AVP300/301/302)1-7主要部件名称和功能主要部件一览表部件说明本体电子控制模块、EPM(电气转换模块)、VTD(阀位传感器)气动放大器放大来自EPM的气信号,经转换后输入到执行机构反馈杆把开度信号传送至VTD手/自动开关在手动和自动之间进行气信号输出的切换外部零位/满度调整开关在不用SFC的情况下,用一把螺丝刀能完成零位满度的调整和各参数的自动整定气源压力表指示供气压力输出气源压力表指示输出气源压力安装支架(任选)不同型号的执行机构有不同形式气源输入口供气气源连接至“SUP”接口输出气源口与执行机构气源入口相连双作用放大器在双作用执行机构上使用,双作用放大器连接在SVP的输出口,它有两个输出,OUT1是SVP输出气源,OUT2是压力平衡气源,分别与双气缸的两个气源口相连,使气缸活塞处于一定位置阀位检测器通过反馈杆传送阀位反馈电缆连接VTD和SVP本体第二章安装2.1.安装要求1)环境温度范围:根据防爆要求2)相对湿度: 10%--90%3)安装处温度和湿度无剧烈变化4)电磁场:≤400A/m(避免附近有大变压器,高频炉等)5)振动低于19.6m/s2(5—400Hz) (AVP300/301和AVP200/201本体)6)振动低于98m/s2(5—2000Hz) (AVP200/201阀位检测器)2.2.整体型SVP的安装(A VP300/301/302)山武智能定位器适用于直行程和角行程的执行机构,重量约2.5kg。
AVP3000 Alphaplus 智能阀门定位器AVP100/102型AVP3000 Alphaplus是基于微处理器技术上的智能型电/气阀门定位器。
AVP3000 Alphaplus接受控制器传送的直流信号控制阀门的开度。
除此功能外,AVP3000 Alphaplus具有现场通讯,自动组态、自我诊断功能,极大提高工厂的生产效率。
特点1.调试简单使用简便自动设定自动设定软件是一个全自动的配置程序。
相对于其他品牌定位器,AVP3000不需要其他外围设备就能对执行机构规格进行自动识别,并根据规格自动进行最优化的调整。
对于基本设定AVP3000无需PC机或外围设备,软件通过设定开关自动进行。
现场智能化通讯通过适用山武公司所有现场智能仪表的现场智能通讯器(SFC)能够对AVP进行校准和设定。
2.满足不同应用要求的最优化设定强制全关设定当工艺流程要求阀门强制全关时,AVP通过在某一设定信号位置切断,执行机构不需特殊的供气压力确保阀门完全关闭。
流量特性用户自定义线性、等百分比、快开特性为标准配置,用户还可以通过设定定位器输入/输出特性来更改阀门的流量特性以满足现场工艺要求。
精确的分程设定通过现场智能通讯器(SFC)用户可方便的实现阀门的分程控制(最小设置4mA的量程范围),以满足现场工艺特性要求。
3.高效、合理的维护减少备件由于任何一个规格更改都通过软件设定,AVP减少了备件仓储成本。
阀位反馈监测AVP提供阀位反馈单元作为可选附件,用户可监测到阀门的动作情况以便提早发现问题。
自我诊断AVP提供自我诊断程序,确保快速判断调节阀的故障。
4. 同时适用于单作用/双作用执行机构(双作用功能为可选项)通过反向放大器,AVP可适用双作用执行机构。
内部开关的自整定操作步骤:1、调节过滤减压阀气源至执行结构的额定值,输入18mA ±1 mA的信号到A VP1002、按“UP”键保持3秒钟,直至阀门动作,自整定开始,松开按钮3、阀门知道进行全开-全关来回二次,然后在大约50%开度出稍作停留,作后停留在输入信号(18mA)的开度位置。
一、Cc..vvsvvzvz1111概述气动执行器定位器主要有美国梅索尼兰公司生产的SVI、山武、德国西门子公司生产的MOORE760及SP2系列、费希尔-罗斯蒙特公司生产的DVC6010。
基本上全球主要的定位器生产厂的产品我厂都有使用。
二、山武定位器介绍SVP是智能型阀门定位器,能连接到调节器的4—20mA输出回路上,所有调整有电子模块完成,输入信号和调节阀开度之间的关系可任意设置,能容易设置分程和其他特殊的应用。
SVP有两种形式,即:整体型和分离型,每种形式中有三种型号,各有不同功能。
整体型AVP300:无阀位输出的模拟量信号(4-20mA)AVP301:有阀位输出的模拟量信号(4-20mA)AVP302:HART通信协议。
分离型AVP200:无阀位输出的模拟量信号(4-20mA)AVP201:有阀位输出的模拟量信号(4-20mA)AVP202:HART通信协议带4-20mA模拟量信号输出的系统示意图SVP3000系统结构示意图SVP有三种组态方法,即:手动旋钮、用S FC手操器、用H ART手操器。
手动旋钮组态调整:只用一把螺丝刀就能完成S VP的内部组态,包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用S FC手操器组态调整Yamatake SFC160/260型智能通信器能用于S VP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见S FC操作手册。
用H ART手操器组态调整HART275通讯器能用于A VP302/202型的全部组态、校整、维护。
SVP 山武智能定位器适用于直行程和角行程的执行机构,重量约2.5kg。
安装方式与普通定位器相同。
安装步骤:1)先用两只内六角螺钉把安装板固定至S VP上,拧紧螺钉,并把定位器固定于调节阀执行机构上。
2)把执行机构上的反馈销穿进定位器反馈杆开孔内。
3)反馈杆与反馈销成90°。
4)反馈杆与S VP本体用两只六角螺栓固定。
山武SVP3000 Alphapluus智能阀门定位器调校方法(一)调整(18MA输入,顺时针旋转开关,保持3秒,就自整定了)2 P2 h4 f$ L: L1 g; G 自动设定是一种独特的程序,可用来自动进行定位器的各种调整。
用开度开关进行自动设定,执行自动设定和零点-量程调整时需要对定位器进行观察。
开度按钮用来启动自动设定和进行手动零点-量程标定,步骤:; C! K# a I [/ y4 J1. 将定位器的输入信号设定为DC 18±1mA;2. 打开SCP的前盖,按住开度按钮到“UP”位置(对于Flowing Rotary VFR阀门为“DOWN”);) w4 t5 f7 C7 p4 m# f3. 按住此按钮,直到阀门开始动作(约3秒),将启动自动设定程序,松开此按钮;4. 阀门从全关到全开往返两次。
之后,阀门开启到50%的位置,并保持3分钟;& T' R, l1 S( B4 U5. 通过改变输入信号确认自动设定程序已经完成。
整个自动设定过程约需3分钟;注:执行自动设定过程中,请勿将输入型号设定到4mA以下。
(只要信号在4-20mA范围内,自动设定过程中改变输入信号不会影响程序的执行。
)如果输入信号跌倒4mA以下,则自动设定将无效,且必须重新开始。
自动设定完成后,信号维持在至少4mA的水平,并至少保持30秒钟,以确保数据和参数被保存到SVP内存中。
操作结束后,通过改变输入信号检查阀门的动作,并确认阀门是否移到与信号相对应的正确位置。
如满度位置发生偏移,再执行满度调整。
! i! Q0 J F9 J& Z5 ^6 J" T( N/ y$ ?(二)零点-量程调整自动设定后,定位器已将其自身标定到阀门的全关(零点)和全开(量程)值。
如果阀门不能获得其开度与定位器控制信号之间的正确关系,则按以下步骤手动调整零点-量程。
& Z' T' \" y: N0 F注:只有关闭和全开输入信号(例:4-20)与储存在定位器中的,或工厂中设定于定位器中的关闭和全开输入信号设定相同,开度开关才会工作。
几种常见阀门定位器的调校方法阀门定位器概述 (1)电-气阀门定位器VP200(横河)的调校说明 (2)智能阀门定位器 AVP系列(山武)调校说明 (3)智能阀门定位器 SIEMENS(西门子)调校说明 (7)智能阀门定位器DVC系列(费希尔)调试说明 (27)一、阀门定位器概述:阀门定位器:是调节阀的主要附件,通常与气动调节阀配套使用,它接受调节器的输出信号,然后以它的输出信号去控制气动调节阀,当调节阀动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位状况通过电信号传给上位系统。
一般可分为以下三种:气动阀门定位:此阀门定位器无电路部分,一般和电-气转换器配合使用,才能实现自动控制功能。
比如Pignone(化肥装置尿素单元PV-1026)、PARCOL(化肥装置尿素单元PV-1026),由于其无法单独实现自动控制,气路繁琐,控制精度低等缺点,逐渐被淘汰。
电-气阀门定位:由于其价格低廉,调校方便,输出稳定等特点,目前仍被广泛使用。
比如VP200(合成氨装置甲醇洗单元和液氮洗单元)等。
智能阀门定位:是目前使用最为广泛的阀门定位器,控制过程中利用智能阀门定位器可实现高品质调节,增加过程控制的精确性和稳定性。
比如SIEMENS、DVC2000-6000系列、AVP100-300系列等。
二、电-气阀门定位器VP200(横河)的调校步骤:1、检查气路、电路是否满足定位器工作要求;2、给定12mA信号,将反馈杆调整至水平位置,并紧固;3、给定8mA信号,通过零位调节螺母将零位调节至对应值;4、给定16mA信号,通过量程调节螺母将量程调节至对应值;5、给定4mA信号,检查阀门全关位置,必要时进行微调;6、给定20mA信号,检查阀门全开位置;必要时进行微调;7、给定4mA(或20mA)、8mA(或16mA)、12mA、4mA(或 20mA)、16mA(或8mA)、20mA(或4mA)进行刻度验证,必要时进行微调。
定位器原理及故障处理讲解定位器是一种用于定位和追踪目标位置的设备。
它通过接收目标发出的信号或利用其他技术来确定目标的准确位置,并为用户提供可视化的位置信息。
定位器的原理可以基于不同的技术,如全球定位系统(GPS)、无线电定位、声纳定位、光学定位等。
下面将介绍其中几种常见的定位器原理及其故障处理方法。
1.GPS定位器原理及故障处理:GPS定位器通过接收来自全球定位系统的卫星信号来确定目标位置。
它利用至少三颗以上的卫星信号进行三角测量,计算目标的经纬度坐标。
而故障可能来自以下几个方面:-信号干扰:如果周围环境存在高楼大厦、树木茂密等遮挡物,会导致信号干扰,影响定位的精确度。
解决方法是选择开阔地带进行定位。
-卫星信号弱:如果接收到的卫星信号较弱,则会导致定位不准确。
解决方法是尽量选择地势较高、没有遮挡物的位置,或选择接收器灵敏度较高的设备。
2.无线电定位器原理及故障处理:无线电定位器利用无线电波的传播特性,通过测量目标信号的强度、到达时间差等方式来确定目标位置。
常见的无线电定位器有雷达、无线电测向仪等。
故障可能包括:-天线故障:天线连接出现松动、接触不良或导线断裂,会导致信号接收不到,定位器无法工作。
解决方法是检查和修复天线连接。
-多径干扰:多径干扰是指无线信号在传播过程中发生了反射、折射等现象,导致多个信号到达接收器,干扰定位结果。
解决方法是选择合适的天线高度和方向,或采用抗干扰技术来提高定位精度。
3.声纳定位器原理及故障处理:声纳定位器通过发送声波信号并接收回波,利用声速传播的延迟时间和信号强度来确定目标位置。
常见的应用场景包括水下探测和鱼群定位。
故障可能包括:-声源故障:声源发送器发生故障,无法发出声波信号。
解决方法是检查并更换声源设备。
-声纳接收器故障:接收器接收到的回波信号较弱或无法接收到信号,可能是接收器故障导致。
解决方法是检查并更换接收器。
4.光学定位器原理及故障处理:光学定位器利用光学传感器或摄像机等设备收集目标的光学信息,通过图像处理来确定目标位置。
定位器及定位气缸常见故障分析及解决方法作成: CTC设计二课-费李香 2011-3-7
CPS1: Cylinder (CS1) + Positioner (IP200)
CEP: Cylinder (CA2/CS1/CS2/MB/C95/C96) + Positioner (IP8100/IP8101)
注意:
(1) 定位器正向作动时使用凸轮的DA面,反向作动时使用凸轮的RA面;连杆式定位气缸使用凸轮的RA面,线形板式定位气缸使用凸轮的DA面。
(2) IP8*00自动/手动切换螺钉内部藏有先导阀的固定节流孔。
(3) 如果阀杆阀套上有大量的脏物累计或者阀杆上有磨损,建议更换阀杆阀套组件或者先导阀整体。
(4) IP200的内部固定节流孔在信号压力输入部的膜片组套中。
(5) 定位器出厂时,灵敏度通常已经调整为最佳状态,一般不需要再调校。
(6) 对定位器的各部件进行拆卸、清理、安装时,请严格按照参考相应系列的使用说明书进行。
阀门定位器简易操作步骤
一、山武定位器
1、设定调试阀门指令87.5%或12.5%;
2、到就地,在定位器上用一字螺丝刀按下调整按钮并旋转,保持直至阀门动作;
3、松开调整按钮,等待调整结束。
二、西门子定位器
1、按方式键5秒以上,进入组态方式,松开手指。
2、点按方式键,切换到下一个组态参数,找到第4个参数INITA;
3、按+键5秒以上,初始化开始;
4、等待阀门自动调整,大约10分钟后,显示FINSH;
5、点击方式键,然后长按方式键5秒以上,退出组态方式;
6、此时定位器在手动模式,点击方式键,定位器切换到自动模式。
三、ABB定位器
1、按MODE键5秒,直到出现“ADJ_LIN”;
2、松开MODE键;
3、再按住MODE键,直到显示器上计数器倒计数到0;
4、松开MODE键,自动调整程序开始运行;
5、自动调整程序运行大约5分钟,顺利结束后定位器自动存储调节参数,并自动切换
控制方式到:1.1 CTRL_FIX。
经验常用定位器调校方法!看这里阀门定位器按结构分:气动阀门定位器、电气阀门定位器及智能阀门定位器,是调节阀的主要附件,通常与气动调节阀配套使用,它接受调节器的输出信号,然后以它的输出信号去控制气动调节阀,当调节阀动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位状况通过电信号传给上位系统。
阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电-气阀门定位器和智能式阀门定位器。
阀门定位器能够增大调节阀的输出功率,减少调节信号的传递滞后的情况发生,加快阀杆的移动速度,能够提高阀门的线性度,克服阀杆的摩擦力并消除不平衡力的影响,从而保证调节阀的正确定位。
01阀门定位器的分类1、阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。
(1)气动阀门定位器的输入信号是标准气信号,例如,20~100kPa气信号,其输出信号也是标准的气信号。
(2)电气阀门定位器的输入信号是标准电流或电压信号,例如,4~20mA电流信号或1~5V电压信号等,在电气阀门定位器内部将电信号转换为电磁力,然后输出气信号到拨动控制阀。
(3)智能电气阀门定位器它将控制室输出的电流信号转换成驱动调节阀的气信号,根据调节阀工作时阀杆摩擦力,抵消介质压力波动而产生的不平衡力,使阀门开度对应于控制室输出的电流信号。
并且可以进行智能组态设置相应的参数,达到改善控制阀性能的目的。
2、按动作的方向可分为单向阀门定位器和双向阀门定位器。
单向阀门定位器用于活塞式执行机构时,阀门定位器只有一个方向起作用,双向阀门定位器作用在活塞式执行机构气缸的两侧,在两个方向起作用。
3、按阀门定位器输出和输入信号的增益符号分为正作用阀门定位器和反作用阀门定位器。
正作用阀门定位器的输入信号增加时,输出信号也增加,因此,增益为正。
反作用阀门定位器的输入信号增加时,输出信号减小,因此,增益为负。
4、按阀门定位器输入信号是模拟信号或数字信号,可分为普通阀门定位器和现场总线电气阀门定位器。

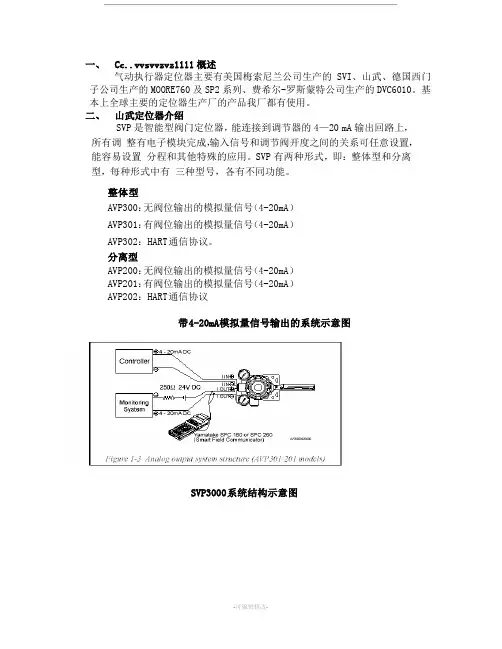

一、Cc..vvsvvzvz1111概述气动执行器定位器主要有美国梅索尼兰公司生产的SVI、山武、德国西门子公司生产的MOORE760及SP2系列、费希尔-罗斯蒙特公司生产的DVC6010。
基本上全球主要的定位器生产厂的产品我厂都有使用。
二、山武定位器介绍SVP是智能型阀门定位器,能连接到调节器的4—20mA输出回路上,所有调整有电子模块完成,输入信号和调节阀开度之间的关系可任意设置,能容易设置分程和其他特殊的应用。
SVP有两种形式,即:整体型和分离型,每种形式中有三种型号,各有不同功能。
整体型AVP300:无阀位输出的模拟量信号(4-20mA)AVP301:有阀位输出的模拟量信号(4-20mA)AVP302:HART通信协议。
分离型AVP200:无阀位输出的模拟量信号(4-20mA)AVP201:有阀位输出的模拟量信号(4-20mA)AVP202:HART通信协议带4-20mA 模拟量信号输出的系统示意图SVP3000系统结构示意图SVP有三种组态方法,即:手动旋钮、用S FC手操器、用H ART手操器。
手动旋钮组态调整:只用一把螺丝刀就能完成S VP的内部组态,包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用S FC手操器组态调整Yamatake SFC160/260型智能通信器能用于S VP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见S FC操作手册。
用H ART手操器组态调整HART275通讯器能用于A VP302/202型的全部组态、校整、维护。
SVP 山武智能定位器适用于直行程和角行程的执行机构,重量约2.5kg。
安装方式与普通定位器相同。
安装步骤:1)先用两只内六角螺钉把安装板固定至S VP上,拧紧螺钉,并把定位器固定于调节阀执行机构上。
2)把执行机构上的反馈销穿进定位器反馈杆开孔内。
3)反馈杆与反馈销成90°。
4)反馈杆与S VP本体用两只六角螺栓固定。
保证反馈杆旋转角最大为±20°,如超过角度,SVP不能操作。
5)在大执行机构上需使用延长形反馈杆(在供货范围内)。
6)连接气源管,左端为进气口,上端为输出气源口(与执行机构膜头相连)。
接好气源后再将定位器左侧的手/自动切换螺钉用螺丝刀向左旋转至水平位,切换至手动。
7)调节过滤减压阀,使阀门开度到50%,调节反馈销位置,使反馈杆成水平,固定反馈销,切换手/自动螺钉于自动位置(确定反馈杆的初始位置)。
8)在角行程的执行机构上,旋转角度为±20°;如超过角度,需采用反馈杆转换结构。
控制信号SVP的输入和反馈输出信号是4—20mA DC(极限值 3.85mA—24mA)阀位输出和负载电阻回路电阻至少是250Ω,具体要求参照下图。
计算公式为R=(供电电压-10.7)/0.0213三、调试SVP 智能定位器安装完成后,必需进行自整定,自整定开始时阀门会自动开关,检查工况条件,确保阀门开关不影响工艺和人身伤害,自整定有两种方式,即:1)使用外部旋钮2)用 SFC(7.5 以上版本)或 HART 手操器。
自整定自动设别的参数有:零位和满度;执行机构的摩擦系数等,如零位和满度未满足要求,则需手动调整零位和满度,该调整量是自整定默认行程的 10%,经调整后,定位器自动储存调整后的行程。
零位与量程的调整相互不影响。
外部开关的自整定操作步骤:1)调节过滤减压阀气源至执行机构的额定值,输入18mA±1%的信号至 SVP。
2)用一字螺丝刀向右旋转零位/满度调整螺钉至停止为止,保持约 3 秒种,直至阀门动作,自整定开始,松开螺丝刀。
3)阀门自动进行全开-全关来回二次,然后在 50%开度处稍作停留进行运算,运算结束后,最终停留在对应输入信号(18mA)的开度位置。
整个过程大约 3 分钟。
4)改变输入信号后,核对阀开度,自整定完成。
5)当自整定在进行时,若输入信号低于 4mA,自整定中断,必须重新自整定。
自整定完成后,保持输入信号 4mA 以上信号至少 30 秒,才能把自整定参数自动保存到SVP 中。
6)在自整定期间,若连接 SFC 手操器于 SVP 上,按 SFC 手操器上的 ID 键,就能在 SFC 的液晶屏上显示自整定参数。
零位-满度调整SVP 具有外部零位-满度调整功能。
当无 SFC(或 HART)手操器时,或在防爆现场不能使用手操器时,该功能是非常有效的。
有三种方法能进行零位-满度调整,即:1)输入电流信号后,用外部开关(与自整定螺钉合用)。
2)输入电流信号后,用 SFC(或 HART)手操器。
3)直接供气源(过滤减压阀调节气压)后,用 SFC(或 HART)手操器。
用外部开关调整输入电流信号后,逆时针或顺时针旋转自整定开关,就能完成零位-满度的调整。
调整方法:顺时针旋转自整定螺钉,反馈杆向上(阀杆向上)。
逆时针旋转自整定螺钉,反馈杆向下(阀杆向下)。
零位调整:输入 4 mA 信号,检查零点,若有偏差,旋转自整定螺钉,使零点到合适位置(顺时针旋转,阀芯向上移动;逆时针旋转;阀芯向下移动,零位与量程的调整相互不影响)。
满度调整:输入 20mA 信号,检查满度,若有偏差,旋转自整定螺钉,使满度到合适位置(顺时针旋转,阀芯向上移动;逆时针旋转;阀芯向下移动)。
阀开度确认:分别输入 4mA、8mA、12mA、16mA、20mA 检查阀开度,若有偏差或阀门振荡,再进行一次自整定,就能完成整个过程的调试。
注意!在以下情况下,常规自整定将无法执行,需用 SFC 手操器进行自整定:1)阀门的执行机构小于山武公司的 HA1 执行机构(膜头容量<850cm3)2)阀门的行程小于 14.3mm。
四、故障及排除SVP 是一个精密仪器,能安装于不同型号的调节阀。
它不像气动薄膜调节阀,内有能精确设置和校正的电子组件和机械部件,调整和设置简便。
在操作 SVP 时,轻故障提示不影响正常操作,通过 SFC(或 HART)手操器能找到故障原因。
但严重故障出现时,若继续使用会损坏智能定位器。
同时,阀门将回到安全状态的位置。
通过 SFC(或 HART)手操器能找到严重故障原因。
4.1.用 SFC 手操器检查故障连接 SFC 于 SVP 后,液晶显示屏右下角有“#”字符号出现,说明有故障存在,按SHIFT+STAT 键后,就能显示故障提示。
若有多个故障,则每个故障依次闪动 3 秒钟。
故障提示详见一览表(附表),如不在提示内,请与山武公司联系。
4.2.用 HART 手操器检查故障连接 HART 手操器于 SVP,执行自诊断。
确认 HART 手操器在准备状态,选择每项功能,各功能的状态被显示,若有提示码,说明有故障存在,故障提示详见一览表(附表),如不在提示内,请与山武公司联系。
4.3.基本故障解决方法SVP 无输出(无输出气源)1)用手操器检查 SVP 内部各参数(自整定参数)2)检查 SVP 反馈杆的角度是否超过±20°,若超过,则需延长反馈杆长度,将反馈角度调整到±20°。
3)检查气源是否泄漏。
4)检查电流信号。
调节阀异常(有气源,但阀门不动作)1)切换 A/M 于手动,调节气源(用过滤减压阀)使阀门全开到全关,观察阀门的动作是否灵活,若不灵活,可能阀门填料摩擦系数大,用 SFC 重新设置摩擦系数,从中等改成重度,若故障还存在,则更改执行机构尺寸。
2)检查 SVP 内部各参数(自整定参数)3)检查反馈杆角度。
4)检查零位和满度调整是否合适。
5)检查 EPM 驱动信号是否在50±25%范围内。
手操器无法通讯1)检查线路,4mA 信号是否有。
2)检查手操器的连接线路。
3) 检查手操器电源。
提示信息 原因排除方法LO IIN 输入信号低于 3.8mA 输入大于 3.8mA 信号 VTD FALUT 反馈杆脱落或反馈杆角度超差 检查反馈杆连接或调整角度 A/D FAULT 模/数转换模块故障 与山武公司联系 NVM FAULT EPM 转换模块故障 与山武公司联系 RAM/ROM FAULT 存储器故障 与山武公司联系SHUT ON SVP 处于强制关闭输入信号在强制状态,用 SFC 解除强 制状态HI/LO EPM OUT 无气源/阀关闭/阀芯卡/ 喷嘴堵塞/ 衡节流孔堵塞/ 电气转换值超差 检查气源/检查 A/M 开关是否在自动位置/清喷嘴/清衡节流孔/ 调整EPM 平衡点 EXT ZERO ACTIVE 外部零/满开关引起 复位零/满开关位置 MANUL MODE 来自 SFC/HART 的假输入信号 取消假输入信号 FIXED EPM OUT 来自 SFC/HART 的假驱动信号 取消假 EPM 驱动信号 OUTPUT MODE 来自 SFC/HART 的假输出信号 取消假输出信号CORRECT RESET 出厂数据被复位 设置执行机构形式和其他参数 OVER TEMP 超出 SVP 使用温度范围把 SVP 放到合适温度地方SFC 手操器故障说明COMM ABORTED 通讯期间CLR 键被压着FAILED COMM CHK 通讯期间,出错显示LOW LOOP RES 回路电阻低于 250Ω 增加回路电阻使它大于 250Ω HI RES/LO VOLT 回路电阻太高或电源太低 检查线路和电源XMTR RESPONSE 对 SFC 的通讯 SVP 无反应 检查线路和 SFC 的连接极性 ILLEGAL RESPONSE SFC 不能接受 SVP 的反应 检查线路 NACK RESPONSE SVP 在接受数据时出错 检查线路 END ABOUND ERR SFC 在接受数据时出错 检查线路 UNKNOWN DIGITAL 数字量通讯时通讯出错 重新通讯 XMTR IS BUSY SVP 正在执行其他程序 重新通讯 STATUS UNKNOWN SVP 无反应,状态不认识 检查线路和电源SFI UNKNOW 不能确认传送的型号 关闭电源后再开电源,确认 SFC的按键 CLOCK FAIL SFC 内部故障 与山武公司联系 PRINTER FAIL 打印机故障 与山武公司联系 SFC RAM FAIL USESFC RAM 故障与山武公司联系。
