AN静叶可调轴流风机结构介绍

轴流风机结构及原理嘿，咱今儿来聊聊轴流风机这玩意儿！轴流风机啊，你就把它想象成一个大力士，专门负责吹气或者吸气的大力士！它的结构呢，其实也不复杂。

就有个叶轮，就像大力士的拳头，是产生风力的关键部位。

这叶轮一转起来，那风就呼呼地来啦或者呼呼地走啦！还有个机壳，就好比是大力士的外套，把叶轮保护在里面，同时也让风顺着它规定的方向流动。

轴流风机工作起来那可有意思啦！它就像是不知疲倦的小蜜蜂，嗡嗡地忙个不停。

它的原理呢，其实就是利用叶轮的旋转，带动空气流动。

这叶轮一转，就把空气吸进来或者推出去。

你说神奇不神奇？就好像你用扇子扇风一样，只不过轴流风机的扇子转得可快多啦！你想想看，在很多地方都能看到轴流风机的身影呢！比如工厂里，它可以帮忙通风换气，把那些污浊的空气排出去，把新鲜的空气带进来。

那感觉，就像是给工厂洗了个大澡！在一些大型的建筑物里，轴流风机也能发挥大作用。

夏天的时候，它能让室内的空气流动起来，让你感觉不那么闷热。

这时候它就像是个贴心的小天使，给你送来凉爽的微风。

轴流风机的种类也不少呢！有小的，就像个小不点，专门负责一些小空间的通风。

还有大的，那可真是个大块头，力气大得很呢！能搞定很大一片区域的通风任务。

而且啊，不同的轴流风机还有不同的特点和用途。

咱再说说轴流风机的维护吧。

你可别小看了这个，就像人要保养身体一样，轴流风机也需要好好照顾。

定期清理一下叶轮上的灰尘，检查检查各个部件有没有松动，这可都是很重要的呢！要是不好好维护，它万一哪天不高兴了，“罢工”了咋办？那可就麻烦啦！轴流风机这东西，虽然看起来不起眼，但是作用可大着呢！它默默地工作着，为我们的生活和工作带来了很多便利。

没有它，那些工厂里的空气该有多糟糕啊！那些大型建筑物里该有多闷热啊！所以啊，我们可不能小看了它。

总之呢，轴流风机就是这么个神奇又实用的东西。

它就像我们生活中的好帮手，虽然不声不响，但却一直在为我们服务。

下次你再看到轴流风机的时候，可别忘记它的功劳哦！。

AN静叶可调轴流通风机培训教材成都电力机械厂AN系列静叶可调轴流通风机培训教材目录1 AN系列轴流通风机说明1.1 工作原理1.2 轴承1.3 调节1.4 空气动力运行条件2 使用说明2.1 通风机第一次正式运行Array2.2 轴流通风机起动程序2.3 轴流通风机的并联运行2.4 通风机运行时的监视2.5 通风机停机程序3 通风机维护3.1 停机期间的维护工作3.2 停机时的维护工作4 润滑说明4.1 主轴承4.2 进口导叶调节装置5 故障原因和检修6 通风机部件的拆卸和装配6.1 联轴器拆卸和装配6.2 叶轮拆卸和装配6.3 轴承拆卸和装配6.4 可调前导叶拆卸和装配6.5 后导叶拆卸和装配7 工地安装1AN系列轴流通风机说明1.1 工作原理成都电力机械厂生产的AN系列轴流通风机根据脉动原理进行工作的。

叶轮上游和下游的静压力几乎相等。

当流体通过叶轮时,传递给流体的能量主要是指在叶轮下游的以动能形式出现的有用的能量。

流体从叶轮流出是涡流, 可由安装在叶轮下游的后导叶直接流入相连接的扩压器, 使全部动能转化为所需要的静压。

轴流通风机的运行范围是受所谓的失速线的限制。

如果超过此极限, 首先就必然使叶片处的气流出现局部分离。

当风机内存在一定量涡流时, 就可能产生‘喘振’, 即空气气流周期性的倒流。

当系统的阻力线位于性能曲线图中的失速线的上方时, 由于不稳定性的出现, 则通风机就不可能在相应的压力、流量范围的工况点运行。

如果机器在非稳定区运行, 将使叶片产生激振, 就会导致疲劳断裂。

我们已在特性曲线图上标出了通风机的工况点, 可以保证其在适当的操作条件下在稳定区运行。

所有静止部件均用钢板制造, 各部分之间皆用法兰螺栓连接。

进气箱内设有导流板, 以提高气流的均匀性。

为了方便运输和安装, 一般都设计成剖分式结构, 到现埸再一起组装。

风机机壳是一个整体, 它与后导叶连在一起后, 通过焊在其上的两个支座用螺栓固定在基础上。

上海鼓风机厂有限公司产品说明书
静叶可调轴流引风机
安装、维护、使用说明书
型号：
工程号：
上海鼓风机厂有限公司
2010-6-9
上海鼓风机厂有限公司产品说明书
目录
目录
1 风机技术参数 1
2 风机说明 6
2.1 功能说明 6
2.2 风机的主要部件 6
2.3 主要部件简要说明6
3 风机运行 9
3.1 关于试车 9
3.2 试车前的检查 9
3.3 试车 9
3.4 风机启动程序 10
3.5 油系统操作程序 11
3.6 风机系统报警程序 12
3.7 风机的停车程序 13
3.8 风机的故障停车程序 14
3.9 单台风机运行 15
4 安装、维护和修理守则 16
4.1 在维修时的有关安全防护说明 16
4.2 安装守则 17
4.3 检修风机的拆卸和安装 22
4.4 转子的维护 22
4.5 安装、试车、修理、检验后的功能试验 23
4.6 维护守则和周期 23
4.7 装配后长期停车的维护和保存 25
5 拧紧力矩 26
5.1 一般螺栓（钉）拧紧力矩 26
5.2 叶片连接螺栓拧紧力矩 26
5.3 地脚螺钉拧紧力矩 27
5.4 联轴器拧紧力矩及参数表 27
附件1 现场平衡重焊接准则 29
附件2 机械振动极限值 30
上海鼓风机厂有限公司产品说明书1.风机技术参数
上海鼓风机厂有限公司产品说明书
上海鼓风机厂有限公司产品说明书。

AN系列静调轴流风机产品AN系列静调轴流风机名称参考价现价0产品图片产品说明－－－AN系列静调轴流风机－－－－－－AN系列静叶可调轴流风机(以下简称AN风机),是我厂于1986年从德国引进KKK公司的专有技术,是由电力部根据我国电力工业发展的迫切需要向国家申报、经国家经贸委批准的技术引进项目。

它的工作原理是以叶轮子午面的流道沿着流动方向急剧收敛，气流迅速增加，从而获得动能，并通过后导叶、扩压器，使一部分动能转换成为静压能的轴流式通风机。

AN风机具有结构简单、安全可靠性高、耐磨性好、抗高温能力强等特点。

是电厂风机中最理想的选择之一。

使用范围AN风机的安装形式分卧式和立式等类型，特别选用于含有灰粉或腐蚀性的大流量气体，可在500-600℃的高温下运行。

AN风机可用于：200MW、300MW、600MW及以上机组的锅炉引风机。

125MW及以上机组烟气脱硫（FGD）及一氧化氮净化装置（DENOX）的脱硫脱氧增压风机。

在钢铁冶炼车间用于冷却、排气。

在铁矿烧结和球磨装置中用作排尘通风机。

在钢厂可用于排尘转换装置和铸造车间。

在水泥工业中可用作排气和除尘用通风机。

600MW引风机叶轮在工厂内预组装AN风机前导叶调节装置运行参数和控制AN风机是在转速不变的情况下，采用前导叶进行调节的。

AN风机最独特的设计特点是通过安装消除喘振的KSE分流装置，很好地解决了失速线限制了一般轴流风机使用范围的问题。

运行效率无论是理论设计还是实际运行均证明我们的AN风机总效率（从进气端到扩压出口端）在86.5%--88%之间。

耐磨特性及处理措施在相同选型参数条件下，AN风机可获得较低的转速，并且还在空气动力设计时，很好地考虑到了烟所中的磨削颗粒对叶片表面的入射角度以及在叶轮流道内分布的均匀性。

因此，AN风机的叶片不需经过任何耐磨处理即可达到很好的耐磨程度。

这一点，已经由我厂设计制造的被众多电厂所使用的AN风机的实际运行效果所证实。

经转子加速后的气流由后置导叶（即后导叶）完成整流及扩压功能，由于后导叶为与气流间无相对运动的静止件，因此，降低了气流对叶片的冲刷程度，同时AN风机气流较一般静调风机流速低且均匀，故对后导叶磨损相对也较低。

AN系列静叶可调轴流风机(成都电力机械厂)AN系列静叶可调轴流风机（以下简称AN风机），其工作原理是介质沿着叶轮子午面的流道方向急剧收敛、加速，从而获得动能，并通过下游的后导叶和扩压器，使大部分动能转换成为静压能的轴流式通风机。

AN风机具有结构简单，安全可靠性高、耐磨性好、抗高温能力强等特点。

是电厂、冶金、矿山、水泥等行业风机中最理想的选择之一，目前已有超过两千台AN风机在世界各地运行，新技术的研发始终跟随用户需求的变化持续进行。

适用范围AN风机安装形式分卧式和立式，特别适用于含有粉尘或腐蚀性的大流量气体，可在20-200oC 度的高温度下运行。

AN风机可用作于：1.发电机组的锅炉引风机。

这也同样适用于增设烟气脱硫和脱硝系统而增加压力后的合并引风机。

2.发电机组烟气脱硫（FGD）及一氧化氮净化装置（DENOX）的增压风机。

3.在钢铁冶炼行业用于脱硫增压风机。

4.在铁矿烧结和制粒装置中作冷却、排气、除尘通风机。

5.在钢厂和铸造车间可用于排尘转换装置。

6.在水泥工业中可用作排烟和除尘用通风机。

7.还可用于需要处理或控制大流量空气、工艺用气或废气的所有其他场所。

为了精确地满足顾客所需要的工况参数，按照R40的数列等级，我们可以提供叶轮外径从1300至5000mm中若干等级的风机供顾客选择。

在工程项目中，如果知道流体流量、密度和需要的全压，就可以推断出比压能。

同时可以依据的比压能和流体流量的交叉点判断运行点是否落在AN风机范围内，即选择的风机是否合适。

性能特点和控制AN系列风机的性能特性能够最大限度地满足用户的运行要求。

当利用下面的图表确定叶轮直径和转速以后，将从我们的数据库中选择合理的变量组合（叶片数量、叶形、安装角，后导叶叶形及安装角等），从而保证AN风机的工作点在满负荷（100%）运行时，位于性能曲线图的最高效率区域内。

叶轮吸入流量的无级变化是通过旋转安装在叶轮上游的前导叶角度而精确实现的，这可以保证流体流量始终与不断变化的工况负荷相匹配。

静叶可调轴流风机原理
普通静叶可调轴流风机是一种新型的节能型可调轴流风机，它的结构很简单，采用一条螺旋形叶片，它可以根据风机的需求调整叶栅形状，从而改变轴流风机的转速。

其原理是：当风机工作时，叶片从上到下旋转，由于叶片斜面的存在，空气就在叶片上形成一层卷曲的通道，从而产生压差。

这个压差使得风机有更加节能的性能。

当叶片调整为斜正方向时，通道会变得更加窄，这样就会在风叶间产生更大的压差，从而把空气送入叶片空腔里，加大风叶的推力。

当叶片调整为斜反方向时，通道变得更宽，将压力减小，使推力减小，减小风机的转速。

这就是普通静叶可调轴流风机的工作原理。

普通静叶可调轴流风机的好处在于它可以根据操作需求调整转速，从而改变风机的转矩，减少轴功率，从而达到节能的效果。

此外，它还具有低噪声、高效排风、高可靠性等优点，是大型工业厂房的理想选择。

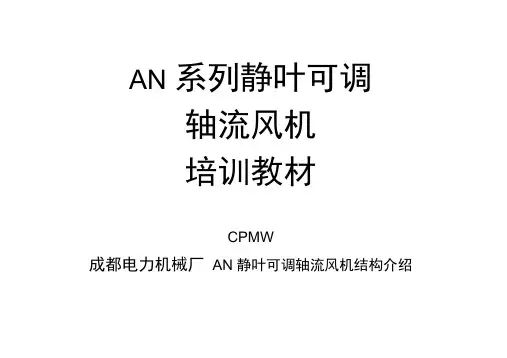

AN 系列静叶可调轴流风机培训教材CPMW成都电力机械厂AN 静叶可调轴流风机结构介绍AN风机技术引进概况AN系列静调轴流式通风机（简称：AN风机）是成都电力机械厂1987年从联邦德国KKK公司引进的专有技术、是由电力部根据我国电力工业的迫切需要向国家申报、经国家经委批准的技术引进项目，并被列为国家计委重大新产品项目。

1990年成都电力机械厂用引进技术制造的AN静调轴流风机考核样机即国家重大新产品----大坝电厂300MW机组锅炉引风机投入运行，同年通过了德国专家的质量认证，在技术及制造质量上完全符合该公司的相关质量标准，并在1992年经中国电力工业部鉴定验收合格。

该类型风机已被很多电厂的大型机组（特别是在引风机及增压风机上）采用，使用效果良好，在全国享有很高的声誉，并得到用户的高度赞赏, 其业绩已近二千台。

AN静调轴流风机的名称、定义安装角度叶片数V型叶片（等强度、固有频率高、压力系数高叶轮直径加6个机号得扩压器出口尺寸德文eins （英文one）—种叶片机号（R40系列）非机翼型（板型no）轴流风机（axial fan）运行原理能量转换过程：电机叶轮、后导叶、扩压器电能----- ►机械能------------------- ►（流体）静压能和动能AN系列轴流通风机是一种以叶轮子午面的流道，沿着流动方向急剧收敛，通过叶轮的作功，气流速度迅速增加，从而获得动能, 并通过后导叶将烟气的螺旋运动转化为轴向运动而进入扩压器，并在扩压器内将烟气的大部分动能转化成系统所需的静压能的轴流式通风机。

根据其工作原理，通称子午加速风机。

主要作用是使气流加速，降风机结构示意图低流动损使气流能均匀集流主要作用是使气流在进主要作用是使气流进一步入叶轮前产生负预旋，可调可调风压导、改善风机性加速，降低流动损失，使气流能D2集流器叶轮将机械能转化为动能，通过叶轮对气体作功获得所需的动能和静压进气箱能。

与可调前导叶配合，可进一步改主要作用是改变气流方向，同时收敛进气室，改变气流流动状况,扩压器主要作用是改变经主要作用是随着叶轮流出的气流方向，克服气体流动损失。

AN30e6型静叶可调轴流引风机的安装施工作业指导书目次1 范围---------------------------------------------------------------------------------12 编制依据---------------------------------------------------------------------------13 工程概况---------------------------------------------------------------------------14 作业准备和条件------------------------------------------------------------------25施工组织与进度计划-------------------------------------------------------------26 作业程序、方法和要求---------------------------------------------------------37 作业质量标准及检验要求------------------------------------------------------58 安全措施和文明施工------------------------------------------------------------69 作业过程中有关人员的职责和权限------------------------------------------610 施工过程中所需配备的辅助材料--------------------------------------------711环境、职业健康安全管理------------------------------------------------------71 适用范围本作业指导书仅适用于电厂2 300MW机组三期扩建工程的AN30e6型静叶可调轴流引风机的安装。

AN系列静叶可调轴流风机培训教材CPMW成都电力机械厂AN静叶可调轴流风机结构介绍AN风机技术引进概况AN系列静调轴流式通风机（简称：AN风机）是成都电力机械厂1987年从联邦德国KKK公司引进的专有技术、是由电力部根据我国电力工业的迫切需要向国家申报、经国家经委批准的技术引进项目，并被列为国家计委重大新产品项目。

1990年成都电力机械厂用引进技术制造的AN静调轴流风机考核样机即国家重大新产品----大坝电厂300MW机组锅炉引风机投入运行，同年通过了德国专家的质量认证，在技术及制造质量上完全符合该公司的相关质量标准，并在1992年经中国电力工业部鉴定验收合格。

该类型风机已被很多电厂的大型机组（特别是在引风机及增压风机上）采用，使用效果良好，在全国享有很高的声誉，并得到用户的高度赞赏，其业绩已近二千台。

AN静调轴流风机的名称、定义A N 30 e 6 ( V 19 +4º)安装角度叶片数V型叶片(等强度、固有频率高、压力系数高)叶轮直径加6个机号得扩压器出口尺寸德文eins（英文one）一种叶片机号（R40系列）非机翼型（板型no）轴流风机（axial fan）运行原理能量转换过程：电机叶轮、后导叶、扩压器电能机械能(流体)静压能和动能AN系列轴流通风机是一种以叶轮子午面的流道，沿着流动方向急剧收敛，通过叶轮的作功，气流速度迅速增加，从而获得动能，并通过后导叶将烟气的螺旋运动转化为轴向运动而进入扩压器，并在扩压器内将烟气的大部分动能转化成系统所需的静压能的轴流式通风机。

根据其工作原理，通称子午加速风机。

风机结构示意图主要作用是随着通流面积的增大，气体逐渐减速，将气体的动扩压器叶轮主要作用是使气流加速，降低流动损失，使气流能均匀地D1集流主要作用是改变经叶轮流出的气流方向，克服气体流动损失。

气体经后导叶主要作用是使气流进一步加速，降低流动损失，使气流能主要作用是改变气流方向，同时收敛进气室，改变气流流动状况，进气箱主要作用是使气流在进入叶轮前产生负预旋，可调节风量、风压、改善风机性将机械能转化为动能，通过叶轮对气体作功获得所需的动能和静压能。

轴流风机结构介绍轴流风机是一种常见的通风设备，主要用于排风换气、通风散热等工业和商业场所。

它与离心风机相比，具有结构简单、体积小、噪音低等优点，被广泛应用于航空、冶金、化工、建筑、能源等领域。

轴流风机主要由电机、叶轮、外壳和支架等几个主要部分组成。

下面将对这些部分进行详细介绍。

1.电机：轴流风机的电机通常采用异步电机，它被安装在风机的外部，并通过联轴器与叶轮连接。

电机是风机的动力源，它提供驱动力使叶轮旋转。

2.叶轮：叶轮是轴流风机的核心部分，它由多个叶片组成，一般为2至6片。

叶轮分为前向叶轮和后向叶轮两种类型。

前向叶轮：前向叶轮的叶片安装在一个直径逐渐增加的轮盘上，叶片的角度与轮盘平行，并呈螺旋形布置。

当电机驱动叶轮旋转时，空气被吸入并沿着叶片的螺旋形路径向前推进。

后向叶轮：后向叶轮的叶片安装在一个直径逐渐减小的轮盘上，呈相反的螺旋形布置。

当电机驱动叶轮旋转时，轮盘将空气向外推进。

3.外壳：外壳是轴流风机的保护壳，用于固定叶轮和导向风流方向。

外壳通常采用金属材料制成，表面经过防腐处理，以提高耐用性和防护能力。

4.支架：支架是轴流风机的支撑结构，通常由钢制或铸铁制成。

支架的设计和制造质量直接影响轴流风机的稳定性和性能。

除了上述主要部件外，轴流风机还可以配备一些辅助设备，如导流板、隔音器、防爆装置等，以进一步提高风机的性能和功能。

总结起来，轴流风机是一种结构简单、体积小、噪音低的通风设备。

它的主要部件包括电机、叶轮、外壳和支架等。

电机提供驱动力使叶轮旋转，而叶轮通过螺旋形的叶片将空气向前或向后推进。

外壳用于保护叶轮和导向风流方向，支架用于支撑整个风机。

轴流风机广泛应用于各个领域，为工业和商业场所提供有效的通风散热解决方案。
