离心风机、静叶可调轴流风机、动叶可调轴流风机的比较2

轴流风机、斜流风机、混流风机、离心风机、诱导风机的区别
轴流风机、斜流风机、混流风机、诱导风机基本上是一个类型的，由于叶片的角度、形状区别而导致出风的方向不一样，因此命名为不同的风机；
离心风机和以上不一样，他的原理就是靠离心力来使得空气达到压缩而获得动能。

什么是轴流风机和离心风机，有什么区别
风的流向和轴是平行的就叫轴流风机，(比如消防的排烟风机)反之就是离心风机，(比如风机盘管的风机).
轴流风机和柜式离心风机的根本区别在风机的机械结构上：
轴流风机的叶片直径局限于外壳的直径，
而离心风机就没有这方面的局限，可以采用叶片前倾或后倾叶片，对风量风压的要求适应更广。

而且柜内能做消声处理，在噪声指标上有很明显的优势。

由于一般采用电机的转数较低，电机功率大，耗电相多多些。

如果平时常用通风系统，尽量采用柜式离心风机，消防排烟不常用的系统，采用高温轴流风机更经济合理！
离心风机比轴流风机在大风量和大风压的组合选择上更有优势（主要指风机效率和噪声指标上）！
离心风机和轴流风机区别在于：
1、离心风机改变了风管内介质的流向，而轴流风机不改变风管内介质的流向；
2、前者风量和风压都很大，后者风量和风压都很低；
3、前者安装较复杂，后者安装较简单；
4、前者电机与风机一般是通过轴连接的，后者电机一般在风机内；
5、前者常安装在空调机组进、出口处，锅炉鼓、引风机，等等，后者常安装在风管当中、或风管出口前端。

大型轴流风机各类振动原因分析及处理措施轴流风机以其流量大、启动力矩小、对风道系统变化适应性强的优势逐步取代离心风机成为主流。

轴流风机有动叶和静叶2种调节方式。

动叶可调轴流风机通过改变做功叶片的角度来改变工况，没有截流损失，效率高，还可以防止在小流量工况下出现不稳定现象，但其构造复杂，对调节装置稳定性及可靠性要求较高，对制造精度要求也较高，易出现故障，所以一般只用于送风机及一次风机。

静叶可调轴流风机通过改变流通面积和入口气流导向的方式来改变工况，有截流损失，但其构造简单，调节机构故障率很低，所以一般用于工作环境恶劣的引风机。

随着轴流风机的广泛应用，与其构造特点相对应的振动问题也逐步暴露，这些问题在离心式风机上那么不存在或不常见。

本文通过总结各种轴流风机异常振动故障案例，对其中一些有特点的振动及其产生的原因进展汇总分析。

一、动叶调节构造导致振动动叶可调轴流风机通过在线调节动叶开度来改变风机运行工况，这主要依赖轮毂里的液压调节控制机构来实现，各个叶片角度的调节涉及到一系列的调节部件，因而对各部件的安装、配合及部件本身的变形、磨损要求较高，液压动叶调节系统构造如图1所示。

动叶调节构造对振动的影响主要分单级叶轮的局部叶片开度不同步、两级叶轮的叶片开度不同步及调节部件本身偏心3个方面。

〔一〕单级叶轮局部叶片开度不同步单级叶轮局部叶片开度不同步主要是由于滑块磨损、调节杆与曲柄配合松动、叶柄导向轴承及推力轴承转动不畅引起的。

这些部件均为液压缸到动叶片之间的传动配合部件，会导致局部风机叶片开度不到位，而风机叶片重量及安装半径均较大，局部风机叶片开度不一致会产生质量严重不平衡，导致风机在高转速下出现明显振动。

单级叶轮局部叶片开度不同步引起的振动主要特点如下：1)振动频谱和普通质量均不平衡，振动故障频谱中主要为工频成分，同时局部叶片不同步会产生一定的气流脉动，使振动频谱中出现叶片通过频率及其谐波，局部部件的磨损及松动那么会产生一定的非线性冲击，使振动频谱中出现工频高次谐波成分，这在振速频谱中表现得相对明显一些，在位移频谱中几乎观察不到。

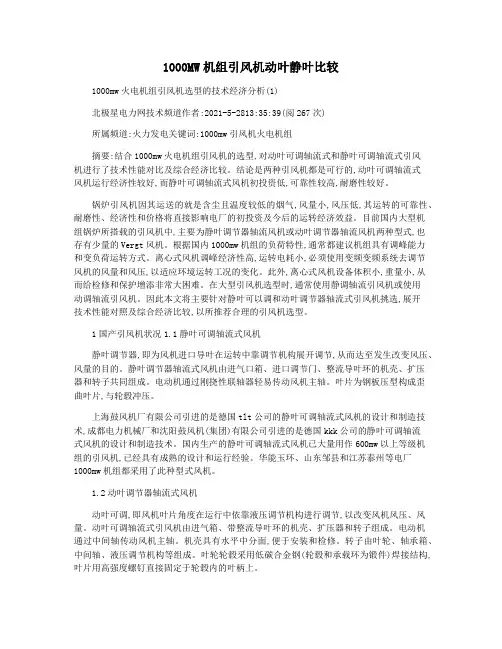

1000MW机组引风机动叶静叶比较1000mw火电机组引风机选型的技术经济分析(1)北极星电力网技术频道作者:2021-5-2813:35:39(阅267次)所属频道:火力发电关键词:1000mw引风机火电机组摘要:结合1000mw火电机组引风机的选型,对动叶可调轴流式和静叶可调轴流式引风机进行了技术性能对比及综合经济比较。

结论是两种引风机都是可行的,动叶可调轴流式风机运行经济性较好,而静叶可调轴流式风机初投资低,可靠性较高,耐磨性较好。

锅炉引风机因其运送的就是含尘且温度较低的烟气,风量小,风压低,其运转的可靠性、耐磨性、经济性和价格将直接影响电厂的初投资及今后的运转经济效益。

目前国内大型机组锅炉所搭载的引风机中,主要为静叶调节器轴流风机或动叶调节器轴流风机两种型式,也存有少量的Vergt风机。

根据国内1000mw机组的负荷特性,通常都建议机组具有调峰能力和变负荷运转方式。

离心式风机调峰经济性高,运转电耗小,必须使用变频变频系统去调节风机的风量和风压,以适应环境运转工况的变化。

此外,离心式风机设备体积小,重量小,从而给检修和保护增添非常大困难。

在大型引风机选型时,通常使用静调轴流引风机或使用动调轴流引风机。

因此本文将主要针对静叶可以调和动叶调节器轴流式引风机挑选,展开技术性能对照及综合经济比较,以所推荐合理的引风机选型。

1国产引风机状况1.1静叶可调轴流式风机静叶调节器,即为风机进口导叶在运转中靠调节机构展开调节,从而达至发生改变风压、风量的目的。

静叶调节器轴流式风机由进气口箱、进口调节门、整流导叶环的机壳、扩压器和转子共同组成。

电动机通过刚挠性联轴器轻易传动风机主轴。

叶片为钢板压型构成歪曲叶片,与轮毂冲压。

上海鼓风机厂有限公司引进的是德国tlt公司的静叶可调轴流式风机的设计和制造技术,成都电力机械厂和沈阳鼓风机(集团)有限公司引进的是德国kkk公司的静叶可调轴流式风机的设计和制造技术。

国内生产的静叶可调轴流式风机已大量用作600mw以上等级机组的引风机,已经具有成熟的设计和运行经验。

轴流风机的优缺点
目前螺杆空压机的风机都是轴流风机和离心式风机。

这两种风机，离心式风机更好，这已经是大家一致认定的了。

但轴流风机，到底有何缺点，为什么离心风机就一定比轴流风机好？今天，为大家整理了一些关于轴流风机的优缺点。

什么是轴流风机
轴流风机主要由风机叶轮和机壳组成，由于气体平行于风机轴流动，所以统称为“轴流风机”。

传统轴流风机
轴流风机的用途
轴流风机的适用场合非常广，冶金、化工、轻工、食品、医药设备、机械设备及民用建筑等场所通风换气或加强散热之用.若将机壳去掉,亦可用做自由风扇,就是我们家里常用的风扇。

轴流风机的优点:
1.安装简单；
2.成本低；
3.小型轴流风机：功耗低、散热快、噪音低、节能环保等。

由于体积小用途比较广泛；
4.大型轴流风机由于结构简单、稳固可靠、噪声小、风量大、功能选择范围广等特点。

轴流风机的缺点
5.有盲点，轴流风机下方的中心，风量小。

这个可以参考家里的吊扇。

人站在吊扇的正下
方，是感觉不到有风的。

6.启动时，电机电流会提高到5-6倍。

导致电机的使用寿命降低，同时，耗电量大。

因此，
使用变频器来进行控制启动是十分有必要的。

7.轴流风机的最大效率相对于离心风机，偏低。

如需转载，请注明来源：广东艾高空压机。

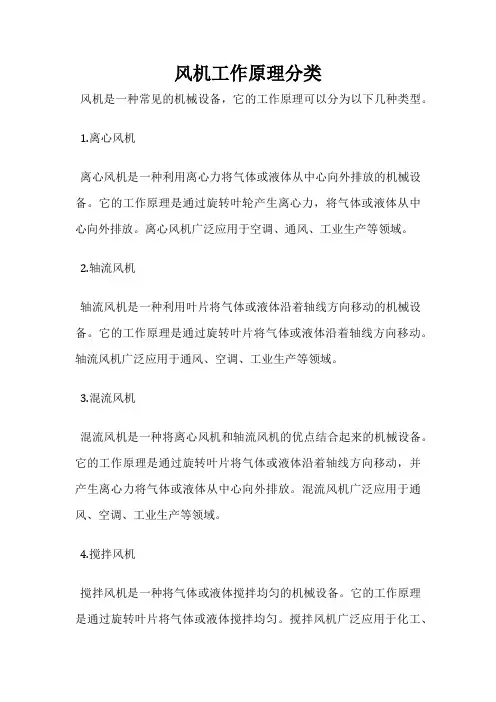

风机工作原理分类
风机是一种常见的机械设备，它的工作原理可以分为以下几种类型。

1.离心风机
离心风机是一种利用离心力将气体或液体从中心向外排放的机械设备。

它的工作原理是通过旋转叶轮产生离心力，将气体或液体从中心向外排放。

离心风机广泛应用于空调、通风、工业生产等领域。

2.轴流风机
轴流风机是一种利用叶片将气体或液体沿着轴线方向移动的机械设备。

它的工作原理是通过旋转叶片将气体或液体沿着轴线方向移动。

轴流风机广泛应用于通风、空调、工业生产等领域。

3.混流风机
混流风机是一种将离心风机和轴流风机的优点结合起来的机械设备。

它的工作原理是通过旋转叶片将气体或液体沿着轴线方向移动，并产生离心力将气体或液体从中心向外排放。

混流风机广泛应用于通风、空调、工业生产等领域。

4.搅拌风机
搅拌风机是一种将气体或液体搅拌均匀的机械设备。

它的工作原理是通过旋转叶片将气体或液体搅拌均匀。

搅拌风机广泛应用于化工、
制药、食品等领域。

风机是一种非常重要的机械设备，它的工作原理有多种类型，每种类型都有其独特的应用领域和优点。

在实际应用中，我们需要根据具体的需求选择合适的风机类型，以达到最佳的效果。

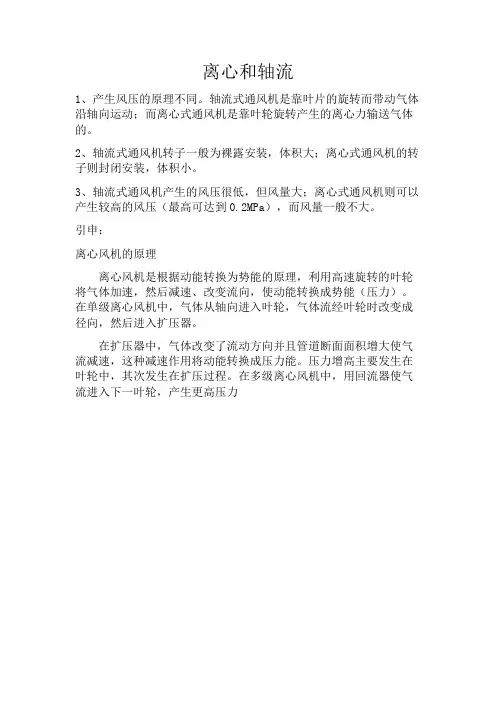

离心和轴流
1、产生风压的原理不同。

轴流式通风机是靠叶片的旋转而带动气体沿轴向运动；而离心式通风机是靠叶轮旋转产生的离心力输送气体的。

2、轴流式通风机转子一般为裸露安装，体积大；离心式通风机的转子则封闭安装，体积小。

3、轴流式通风机产生的风压很低，但风量大；离心式通风机则可以产生较高的风压（最高可达到0.2MPa），而风量一般不大。

引申：
离心风机的原理
离心风机是根据动能转换为势能的原理，利用高速旋转的叶轮将气体加速，然后减速、改变流向，使动能转换成势能（压力）。

在单级离心风机中，气体从轴向进入叶轮，气体流经叶轮时改变成径向，然后进入扩压器。

在扩压器中，气体改变了流动方向并且管道断面面积增大使气流减速，这种减速作用将动能转换成压力能。

压力增高主要发生在叶轮中，其次发生在扩压过程。

在多级离心风机中，用回流器使气流进入下一叶轮，产生更高压力。

风机根据气流运动的方向进行分类的：轴流风机、离心式风机、斜流式风机、贯流式风机。

1.轴流风机：气流轴向进入叶轮，并沿着轴线的方向流出。

a特点：具有结构简单,稳固可靠、噪声小、功能选择范围广等特点。

b适用范围：可用于冶金、化工、轻工、食品、医药及民用建筑等场所通风换气或加强散热之用.若将机壳去掉,亦可用做自由风扇,也可在较长的排气管道内间隔串联安装,以提高管道中的风压。

2.离心式风机：空气进入风机后，在离心作用下顺半径方向流出。

a特点：离心风机实质是一种变流量恒压装置.当转速一定时,离心风机的压力-流量理论曲线应是一条直线.由于内部损失,实际特性曲线是弯曲的.离心风机中所产生的压力受到进气温度或密度变化的较大影响.对一个给定的进气量,最高进气温度(空气密度最低)时产生的压力最低.对于一条给定的压力与流量特性曲线,就有一条功率与流量特性曲线.当鼓风机以恒速运行时,对于一个给定的流量,所需的功率随进气温度的降低而升高.b适用范围：广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。

3.斜流式风机又叫混流式风机，因为气流方向介于轴流式和离心式之间，近似沿锥面流动故而得名。

a特点：具有压力高、风量大、高效率、结构紧凑、噪音低、体积小、安装方便等。

b适用范围：广泛应用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所。

4.贯流式风机又叫横流式风机，气流沿着与转子轴线垂直方向流入，通过转子另一侧流出。

一般用于空调末端，如热风幕和风机盘管后的风机即是贯流风机。

b适用范围：挂壁式家用空调室内机中出风口处的那个细长的叶轮就是贯流风机，有的大型商场和宾馆大门上方也装有这种风机，也叫风幕，起隔热和隔灰尘作用。

这三种风机离心式压力系数最高，轴流式最小；而流量系数轴流式最高，离心式最小。

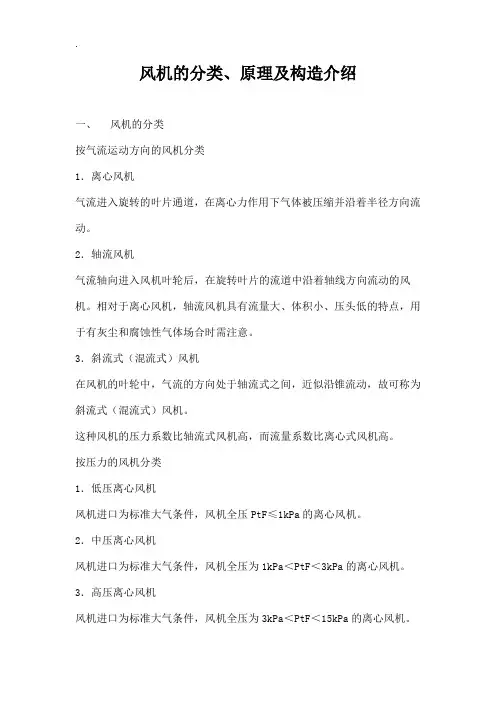

风机的分类、原理及构造介绍一、风机的分类按气流运动方向的风机分类1．离心风机气流进入旋转的叶片通道，在离心力作用下气体被压缩并沿着半径方向流动。

2．轴流风机气流轴向进入风机叶轮后，在旋转叶片的流道中沿着轴线方向流动的风机。

相对于离心风机，轴流风机具有流量大、体积小、压头低的特点，用于有灰尘和腐蚀性气体场合时需注意。

3．斜流式（混流式）风机在风机的叶轮中，气流的方向处于轴流式之间，近似沿锥流动，故可称为斜流式（混流式）风机。

这种风机的压力系数比轴流式风机高，而流量系数比离心式风机高。

按压力的风机分类1．低压离心风机风机进口为标准大气条件，风机全压PtF≤1kPa的离心风机。

2．中压离心风机风机进口为标准大气条件，风机全压为1kPa＜PtF＜3kPa的离心风机。

3．高压离心风机风机进口为标准大气条件，风机全压为3kPa＜PtF＜15kPa的离心风机。

4．低压轴流风机风机进口为标准大气条件，风机全压为PtF≤0.5kPa的轴流风机。

5．高压轴流风机风机进口为标准大气条件，风机全压为0.5kPa＜PtF＜15kPa的轴流风机。

按用途的风机分类按用途风机分类，可分为引风机、纺织风机、消防排烟风机等。

风机分类风机分类可以按气体流动的方向，分为离心式、轴流式、斜流式和横流式等类型。

这种风机分类的机器有：离心风机工作时，动力机(主要是电动机)驱动叶轮在蜗形机壳内旋转，空气经吸气口从叶轮中心处吸入。

由于叶片对气体的动力作用，气体压力和速度得以提高，并在离心力作用下沿着叶道甩向机壳，从排气口排出。

因气体在叶轮内的流动主要是在径向平面内，故又称径流风机。

离心风机主要由叶轮和机壳组成，小型风机的叶轮直接装在电动机上中、大型风机通过联轴器或皮带轮与电动机联接。

离心风机一般为单侧进气，用单级叶轮；流量大的可双侧进气，用两个背靠背的叶轮，又称为双吸式离心风机。

叶轮是风机的主要部件，它的几何形状、尺寸、叶片数目和制造精度对性能有很大影响。

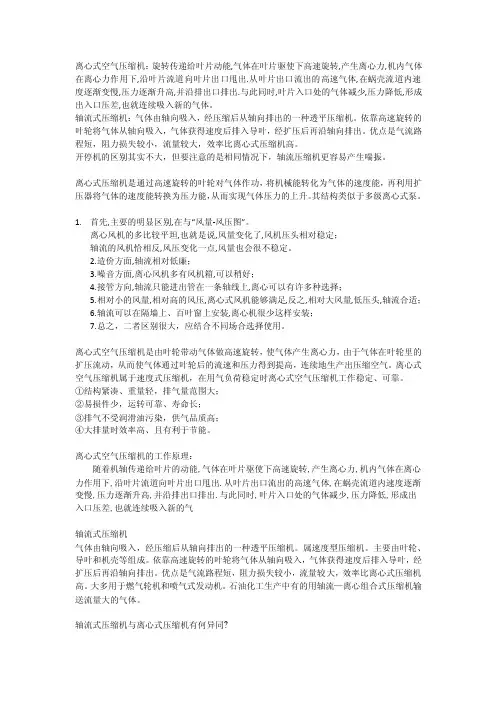

离心式空气压缩机：旋转传递给叶片动能,气体在叶片驱使下高速旋转,产生离心力,机内气体在离心力作用下,沿叶片流道向叶片出口甩出.从叶片出口流出的高速气体,在蜗壳流道内速度逐渐变慢,压力逐渐升高,并沿排出口排出.与此同时,叶片入口处的气体减少,压力降低,形成出入口压差,也就连续吸入新的气体。

轴流式压缩机：气体由轴向吸入，经压缩后从轴向排出的一种透平压缩机。

依靠高速旋转的叶轮将气体从轴向吸入，气体获得速度后排入导叶，经扩压后再沿轴向排出。

优点是气流路程短，阻力损失较小，流量较大，效率比离心式压缩机高。

开停机的区别其实不大，但要注意的是相同情况下，轴流压缩机更容易产生喘振。

离心式压缩机是通过高速旋转的叶轮对气体作功，将机械能转化为气体的速度能，再利用扩压器将气体的速度能转换为压力能，从而实现气体压力的上升。

其结构类似于多级离心式泵。

1.首先,主要的明显区别,在与“风量-风压图”。

离心风机的多比较平坦,也就是说,风量变化了,风机压头相对稳定；轴流的风机恰相反,风压变化一点,风量也会很不稳定。

2.造价方面,轴流相对低廉；3.噪音方面,离心风机多有风机箱,可以稍好；4.接管方向,轴流只能进出管在一条轴线上,离心可以有许多种选择；5.相对小的风量,相对高的风压,离心式风机能够满足,反之,相对大风量,低压头,轴流合适；6.轴流可以在隔墙上、百叶窗上安装,离心机很少这样安装；7.总之，二者区别很大，应结合不同场合选择使用。

离心式空气压缩机是由叶轮带动气体做高速旋转，使气体产生离心力，由于气体在叶轮里的扩压流动，从而使气体通过叶轮后的流速和压力得到提高，连续地生产出压缩空气。

离心式空气压缩机属于速度式压缩机，在用气负荷稳定时离心式空气压缩机工作稳定、可靠。

①结构紧凑、重量轻，排气量范围大；②易损件少，运转可靠、寿命长；③排气不受润滑油污染，供气品质高；④大排量时效率高、且有利于节能。

离心式空气压缩机的工作原理：随着机轴传递给叶片的动能,气体在叶片驱使下高速旋转,产生离心力,机内气体在离心力作用下,沿叶片流道向叶片出口甩出.从叶片出口流出的高速气体,在蜗壳流道内速度逐渐变慢,压力逐渐升高,并沿排出口排出.与此同时,叶片入口处的气体减少,压力降低,形成出入口压差,也就连续吸入新的气轴流式压缩机气体由轴向吸入，经压缩后从轴向排出的一种透平压缩机。

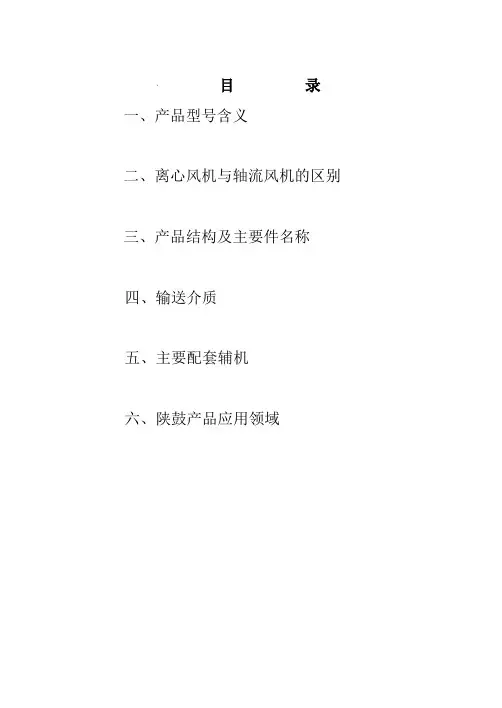

目录一、产品型号含义二、离心风机与轴流风机的区别三、产品结构及主要件名称四、输送介质五、主要配套辅机六、陕鼓产品应用领域陕鼓产品基础知识一、产品型号含义进口压力kgf/cm2（绝）出口压力kgf/cm2（绝）进口流量m3/min单级低速悬臂支承离心鼓风机.I—罗马数字kgf/cm2（绝）kgf/cm2（绝）m3/minII-罗马数字进口压力kgf/cm2（绝）出口压力kgf/cm2（绝）进口流量m3/min单级高速悬臂支承离心压缩机进口压力kgf/cm2（绝）出口压力kgf/cm2（绝）进口流量m3/min单级高速双支承单吸（或双吸）离心鼓风机进口压力kgf/cm2（绝）出口压力kgf/cm2（绝）进口流量m3/min多级低速双支承离心鼓风机进口压力kgf/cm2（绝）出口压力kgf/cm2（绝）进口流量m3/min多级高速双支承离心鼓风机进口压力kgf/cm2（绝）出口压力kgf/cm2（绝）进口流量m3/min多级高速悬臂支承等温型动力用离心压缩机E型系列——有1E、2E、3E、4E、5E、6E进口压力kgf/cm2（绝）出口压力kgf/cm2（绝）进口流量m3/min多级高速双支承离心压缩机，6 表示缸径EP——表示带中间冷却器型EI——表示带中间冷却器及机壳带有立分面, I—罗马数字,一个缸叶轮级数叶轮公称直径cmE型系列叶轮级数（第一段3级，第二段4级）叶轮公称直径cmRZ系列(Z带中间冷却器，R径向或离心)叶轮级数叶轮公称直径cmR表示离心；I表示等温；K表示紧凑进口压力kgf/cm2（绝）kgf/cm2（绝）m3/min（或双吸）烧结用离心鼓风机进口压力kgf/cm2（绝）kgf/cm2（绝）m3/min动叶级数轮毂直径cm静叶不可调轴流压缩机动叶级数轮毂直径cmV全静叶可调,A轴流压缩机ºCkPaMW尾气透平;P膨胀机进口温度ºC进口压力kPa最大功率MWM煤气透平;P膨胀机G——表示干式S——表示湿式L——表示干湿两用TP1670/2.258-1.136出口压力kgf/cm2（绝）进口压力kgf/cm2（绝）进口流量m3/minT透平;P膨胀机R B Z 45 2+2+3(苏尔寿型号)叶轮级数(一段2级,二段2级,三段3级)叶轮公称直径cm表示带中间冷却器表示筒式表示离心压缩机R B 28 4(苏尔寿型号)叶轮级数叶轮公称直径cm表示筒式表示离心压缩机E Z 35 3+3+5叶轮级数(一段3级,二段3级,三段5级)叶轮公称直径cm表示带中间冷却器表示E系列离心压缩机F 420 4.089/0.989进口压力kgf/cm2（绝）出口压力kgf/cm2（绝）进口流量m3/min表示机壳水平＋垂直剖分离心压缩机二、离心风机与轴流风机的区别离心风机——轴向进气，径向排气。

离心式和轴流式通风机的优缺点系统常用的通风机有离心式通风机和轴流式通风机2大类。

最近几年又生产了一种介于离心和轴流风机之问的一种风机(混流式风机)。

(2)离心通风机的分类。

离心通风机按其产生压力的不同，可分为3类：①低压风机：风压<1 000Pa，②中压风机：风压为1 000～3 000Pa③高压风机：风压大于3 000Pa，这种风机用于物料的气力输送系统或阻力大的通风除尘系统离心式通风机的性能参数。

离心式通风机的性能参数主要由风量、风压、功率、效率及转速等。

①风量Q：通风机在单位时间内所输送的气体体积称为风量，其单位是／s或／h。

②风压H：通风机的风压指的是空气在通风机内压力的升高值，它等于风机出口空气全压与进口空气全压之差值(或绝对值之和)，其单位用帕或千帕表示。

全压等于静压加动压。

通风机所产生的风压与风机的叶轮直径、转速、空气密度以及叶轮的叶片型式有关，其关系如下：H=式中：H——风机的压力，Pa；——空气的密度，kg／;——叶轮外缘的圆周速度，m／s；—压力系数，它与叶片型式有关，根据实验，其值在风机效率最高时为：后向式耳==0．4～0．6；轴向式耳=0．6～0．8；前向式再=O．8～1．1。

我们可以根据上式近似估计一台风机的风压。

风机的风压在转速一定时会随进风量改变而变化。

③功率N：空气从风机获得了能量，而风机本身消耗了能量，风机要靠外部供给能量才能运转。

通风机在单位时间内传递给空气的能量称为通风机的有效功率，其单位是瓦或千瓦，可用下式表达：= (W)式中：——风机有效功率，w(kw)；H——风机的风压，Pa；Q一风机产生的风量，m。

／h。

实际上，由于风机运行时轴承内有摩擦损失，空气在风机内有碰撞和流动损失，因此消耗在风机轴上的功率N要大于有效功率N，。

轴功率N与有效功率之间的关系为：N= = (W)式中：——通风机效率。

一般离心式通风机的轴功率随着风量的增加而变大。

④效率：通风机的效率是有效功率与轴功率的比值，用下式表示：= ×100％通风机的效率反映了其工作的经济性。
