约克办事处YCAE模块机维护手册

约克YCWS压缩机维修手册【约克YCWS压缩机维修手册】目录第一章：压缩机概述1.1 压缩机的基本原理1.2 约克YCWS压缩机的特点第二章：常见故障及解决方法2.1 压缩机无法启动2.1.1 检查电源是否正常2.1.2 检查控制面板是否故障2.1.3 检查压缩机过载保护器2.2 压缩机运行异常2.2.1 压缩机噪音异常2.2.2 外壳温度异常2.2.3 润滑油压力异常第三章：维护与保养3.1 润滑油更换3.1.1 润滑油种类及规格3.1.2 润滑油更换步骤3.2 清洁及检查3.2.1 清洁压缩机外部3.2.2 检查管道连接是否松动 3.2.3 清洁过滤器第四章：故障排除4.1 传感器故障4.1.1 温度传感器故障4.1.2 压力传感器故障4.2 阀门故障4.2.1 液态阀故障4.2.2 汽态阀故障4.3 冷却系统故障4.3.1 冷却系统漏水4.3.2 冷却系统管道堵塞附件：YCWS压缩机技术参数表【法律名词及注释】1、润滑油：指用于润滑机械设备的特定油品，常见类型有矿物油、合成油等。

2、过载保护器：一种用于保护电动机免受过载损坏的装置。

3、传感器：一种用于感测环境或物体特定参数并将其转化为电信号的装置。

4、阀门：调节流体流量或方向的装置，用于控制系统中的压力、温度等参数。

5、冷却系统：用于降低机械设备温度，以确保其正常运行的系统。

本文档涉及附件：1、YCWS压缩机技术参数表本文所涉及的法律名词及注释：1、润滑油：指用于润滑机械设备的特定油品，常见类型有矿物油、合成油等。

2、过载保护器：一种用于保护电动机免受过载损坏的装置。

3、传感器：一种用于感测环境或物体特定参数并将其转化为电信号的装置。

4、阀门：调节流体流量或方向的装置，用于控制系统中的压力、温度等参数。

5、冷却系统：用于降低机械设备温度，以确保其正常运行的系统。

约克YORK中央空调控制器故障维修技术资料YORK中央空调控制器故障维修1 ST线控器 YMAC、YCAE单机、YBW、YCWE单机、YWHA、YHAC、YMAC-HR、线控器无显示，指示灯不亮用三用表检查线控器的N,+两接线端子在通电时有无12V电压输入：如无，请检查主板电源及通讯线是否正常；如有，请更换线控器。

2 线控器无显示，指示灯亮请按线控器任何键，看是否有显示：如有，线控正常；如无，请更换线控器。

3 线控器液晶屏黑斑该现象为液晶屏玻璃体裂开。

请更换线控器。

4 线控器按键盖板脱落为外力致盖板轴断开，不影响使用，如有需要，请更换线控器。

5 线控器部分按键失灵请检查线控是否有灰尘：如有，请打开线控用无尘布蘸少量酒精擦拭按键部分，故障即可排除；如无，请更换线控器。

6 线控器显示时有时无检查压线端子是否有弹性，是否可以牢固压接信号线：如是，请紧固信号线端子。

7 线控器自动关机请检查线控器设置是否为自动开关机。

8 线控器与主板不通讯请检查通讯线AB线是否通路；联系工厂确认主板与线控版本是否正确；请检查通讯线是否为双绞线；通讯线的长度是否过长。

9 线控器背光亮，无字符显示请更换线控器10 线控器故障报警请比对接线图检查报警代码对应之端口：DI 端口是否接通，AI端口之传感器是否有故障，是否有其他与线控器显示的故障代码对应的机组故障，如有，请与根据IOM仔细检修机组。

否，更换主板。

11 线控器显示缺笔画请更换线控器12 机组1#或2#或3#压机不开启请检查线控器设置是否正确13 002主板YMAC、YCAE单机、YCAE模块机、YBW、YCWE单机、YCWE模块机、YWHA、YHAC、YMAC-HR、主板电源指示灯不亮，220V输入正常。

请检查保险是否烧断：如是，请更换相同型号的保险；否，请更换该主板。

14 主板电源指示灯不亮请检查220V输入是否正常。

否，请检查外部电源。

是，请检查保险，保险正常，请更换主板。

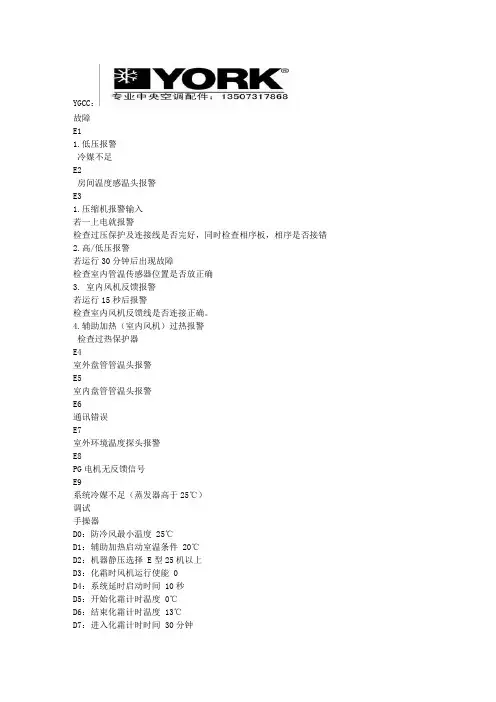

YGCC：故障E11.低压报警冷媒不足E2房间温度感温头报警E31.压缩机报警输入若一上电就报警检查过压保护及连接线是否完好，同时检查相序板，相序是否接错2.高/低压报警若运行30分钟后出现故障检查室内管温传感器位置是否放正确3. 室内风机反馈报警若运行15秒后报警检查室内风机反馈线是否连接正确。

4.辅助加热（室内风机）过热报警检查过热保护器E4室外盘管管温头报警E5室内盘管管温头报警E6通讯错误E7室外环境温度探头报警E8PG电机无反馈信号E9系统冷媒不足（蒸发器高于25℃）调试手操器D0：防冷风最小温度 25℃D1：辅助加热启动室温条件 20℃D2：机器静压选择 E型25机以上D3：化霜时风机运行使能 0D4：系统延时启动时间 10秒D5：开始化霜计时温度 0℃D6：结束化霜计时温度 13℃D7：进入化霜计时时间 30分钟D8：最大化霜时间 5分钟手操器地址码开关ON OFF1三速见机单速2有辅助加热无副热3热泵机组单冷4远程化霜远程开关机其它调节通电后调温↑键3秒强热通电后调温↓键3秒强冷开机调温↑键3秒显外盘管温度开机调温↓键3秒显内盘管温度制热模式下定时↓键＋模式强制开关热泵设定I/O板开关SWDIP1 SWDIP2 SWDIP3 机型OFF OFF OFF 09OFF OFF ON 12OFF ON OFF 18OFF ON ON 25ON OFF OFF 30ON OFF ON 35ON ON OFF 45SWDIP4ON为风量系统（变风量板控制）OFF为定风量系统（线控器控制）SWDIP5ON为检测PG电机OFF为不检测PG电机YSAC01：流量故障（缺水水泵送风机）02：风机电源缺相外部连锁03：1＃压缩机高压04：1＃压缩机低压07：2＃压缩机高压08：2＃压缩机低压09：回水（风）温度传感器10：环境温度传感器11：1＃翅片温度传感器12：1＃出水温度传感器13：2＃翅片温度传感器14：2＃出水温度传感器15：1＃过冷保护16：2＃过冷保护YCAE；YHAC（F）17：1＃不制热（制热出水低于3℃）18：2＃不制热（制热出水低于3℃）YCWE09：空10：冷冻回水温度传感器故障11：空12：空13：冷冻出水温度传感器故障14：冷却出水温度传感器故障15：空16：1＃过冷保护（冷冻出水小于3℃，可设定）17：空18：空19：冷却出水温度大于40℃YSAC;YMAC;YHAC;YCAE;YCWE温度设定01制冷水温设定（默认12范围－20～18）02制热水温设定（默认45范围30～50）031604除霜起始温度（默认08范围4～20）05除霜结束温度（默认12范围6～30）06防冻温度设定（默认3范围－25～10）07动作范围设定（默认02范围01～09）08风机调速/不调速（默认10范围10/11）YCWE此项为出水控制/回水控制09独立风/公共风（默认11范围10/11）10公共水路/独立水路（默认10范围10/11）11双机/单机（默认10范围10/11）12热泵/单冷（默认10范围10/11）13冷热由手操器/主板切换（默认10范围10/11）14B区显示设定（默认00范围00～03）15湿度修正设定（默认10范围00～20）16温度修正设定（默认10范围07～13）YEWE1：相序保护FH：温度传感器开路FL：温度传感器短路L1：外部连锁E2：水流开关C1：压缩机1＃低压C2：压缩机2＃低压C3：压缩机3＃低压YBW故障代码01－送风机故障,电源，外部连锁02－1#压缩机过载、高压故障03－2#压缩机过载、高压故障04－3#压缩机过载、高压故障05－1#压缩机低压故障06－2#压缩机低压故障08－加热器故障或4#压缩机高压故障09－水流水泵故障10－3#压缩机或4#压缩机低压故障11—回风温度传感器故障A区数值0100手动开关机01手动开自动关02自动开手动关03自动开关机02定时开机时间的“时”设置03定时开机时间的“分”设置04定时关机时间的“时”设置05定时关机时间的“分”设置06当前时间设置的月07当前时间设置的日08屏幕保护背光设置09当前时间设置的时10当前时间设置的分11转12项之密码（46）12本机地址13转15项之密码（53）14转15项之密码（24）15运转限时（千位 . 百位）16运转限时（十个位）17清除累计数,恢复默认值（11清除12默认）A区数值B区数值含意No:01 原值制冷回风温度设定No:02 原值制热回风温度设定No:03 原值备用No:04 原值循环模式开风机或水泵No:05 00 转6项之密码（16）No:06 原值备用No:07 原值备用No:08 原值动作范围设定No:09 原值备用No:10 原值温度修正设定No:11 原值备用No:12 原值00代表有1个压缩机01代表有2个压缩机02代表有3个压缩机03代表有4个压缩机No:13 原值冷热/单冷YBDBE1室内风机故障E2电源故障E3房间温度探头故障E4环境温度探头故障E5辅助电加热报警E6低压保护E7高压、压缩机过流报警E8室内盘管温度探头报警E9室外盘管温度探头报警EA系统不制热或不制冷报警Eb一小时内压缩机启动越过６次EF通讯错误UPG机组线路图符号EMI 滤波器ALM 报警灯C1-C2 风机电容器RV1-RV2 四通阀PW1-PW2 压缩机排气温度保护EXT 外部联锁开关O/L3 水泵热继电器PC 水泵接触器ST1-ST5 温度传感器MP 水泵HT1-HT2 压机曲轴箱加热FLS 水流开关FA-FB风机电机LP 系统低压开关。

默认分类101 01234567默认分类545 012101 21 2123244512312312123格力变频空调维修手册和故障代码默认分类2008-12-19 15:52:53 阅读513 评论0 字号：大中小柜机的故障代码E1：压缩机高压保护，当连续3秒检测到高压保护（大于27KG/CM2）时，关闭除灯箱外其它负载，屏蔽所有按键及遥控信号，指示灯闪烁并显示E1。

E2：室内防冻结保护，在制冷、抽湿模式下，压缩机启动6分钟，连续3分钟检测到T蒸≦-5℃时，指示灯闪烁并显示E2,停压缩机、外风机：当T蒸≧6℃时，压缩机已停足三分钟，指示灯灭，液晶恢复显示，按原状态运行。

不屏蔽按键。

E3：压缩机低压保护，压缩机启动三分钟后开始检测低压开关信号，若连续3分钟检测到低压开关断开，则整机停，指示灯闪烁，显示E3，以提醒用户系统漏气。

E4：排气管高温保护，压缩机启动后，连续30秒检测到排气温度高于1 20℃或排气管温头短路（开路）时，指示灯闪烁，并显示E4。

E5：低电压保护（过电流保护），压缩机运转后，若连续3秒钟检测到电流超过25A，指示灯闪烁并显示E5.E6：静电除尘保护。

变频器的特征与使用特点变频空调器是一种变频率可随负荷变动而随时变化的空调器。

开机后，若房间温度与设定温度相差大则以高频、高功率运转，使室温迅速达到设定温度，比普通空调制冷制热速度快一倍。

随后将按照人体对环境温度和湿度要求，自动采用低频、低功率运转，维持所设定的温度，避免普通空调空调频繁启动，温度波动大的现象，使人处于舒适的环境中。

格力变频空调采用全新概念设计风机风道系统，大幅降低了整机的噪音。

其所采用的高科技变频和模糊控制技术，可根据环境温度的变化自动调节运行状态，以最佳输出功率进行高效节能运行●数字温度传感器。

内置微电脑感温装置，能精确感知0.5摄氏度的温度差异。

温度超过预定值，数字控制系统即时作出反应，恒定最佳室温。

●低温制热强劲格力变频空调室外机采用两档电机和电辅助热装置，单位制热时开启高风档，有效提高单位制热能力，避免了冬季热量不足的弊病，平均制热量比制冷量高出600－900W。

约克YCWS压缩机维修手册本文档为约克YCWS压缩机维修手册，旨在为操作人员提供详细的维修指南和技术支持。

请在操作前仔细阅读本手册并遵守操作规范。

1. 引言本章介绍了本手册的目的和适用范围，以及对约克YCWS压缩机的概述。

操作人员应该在开始使用维修手册之前先了解这些基本信息。

2. 安全注意事项本章详细说明了使用约克YCWS压缩机时需要遵守的安全注意事项。

操作人员必须严格遵守这些建议，以确保工作环境的安全性。

3. 压缩机的基本原理本章介绍了约克YCWS压缩机的基本工作原理和组成部分。

操作人员应该了解压缩机内部结构和工作原理，以便更好地理解后续章节的内容。

4. 压缩机的维护保养本章描述了约克YCWS压缩机的维护保养程序和周期。

操作人员应该按照手册中的说明定期检查和保养压缩机，以延长其使用寿命并确保其正常运行。

5. 压缩机故障排除本章了压缩机可能出现的故障情况和相应的故障排除方法。

操作人员在遇到压缩机故障时可以参考本章内容，找到故障的原因并采取相应的修复措施。

6. 压缩机维修部件替换本章详细介绍了约克YCWS压缩机常见部件的拆卸和更换方法。

操作人员应该按照手册中的步骤进行部件的替换，以确保修复过程的顺利进行。

7. 附录本章包含了与本手册相关的附加信息和材料，例如压缩机的技术规格和图纸等内容。

操作人员可以根据需要查阅本章的内容。

附件：本文档涉及的附件包括约克YCWS压缩机的技术规格表、维修记录表和维修部件清单等。

请在需要时与本文档一同使用。

法律名词及注释：1. 根据相关法律法规，本文档中所提及的法律名词及注释包括但不限于：- 压缩机：根据《压力容器安全技术监察规程》定义，指能够提供流体压缩、输送或抽取等工作的机械设备。

- 维修：依据《机械设备维修管理规定》，指对设备进行修复、更换、调整和保养等操作的过程。

YCAC系列风冷冷水机组PARTS MANUAL约克广州空调冷冻设备有限公司机组的爆炸图及主要零部件清单YCAC 06/10 PACKYCAC 06 PACK系列NUMBER REMARK NO. DESCRITION Qty/Set PART1 板式换热器 CB52-14H(ALFA) 1 026G00073A0062 Y 型水过滤器 DN25(1" 50 目 ) 1 026G00080-007 随机附件3 NTC2M 温度传感器（改进外套） 3 035G00037-0194 TEV TDEX3 068H4151 DANFOSS 1 022G00002-0115 压缩机 COPELAND ZR40K3-PFJ 1 015G00001-0356 风扇 FB045-6EA.4C.2P 1 026G00072-0017 安全阀 G1/2" 6BAR 4615C60 1 022G00011-0018 自动补水阀 G1/2" 3110C12 1 022G00012-0019 自动放气阀 G3/8" 2161C38 2 022G00013-00110 微型球阀 G3/8" 1 022G00014-001 随机附件11 靶式流量开关 LKB-01BB 1 024G00009-002 随机附件12 H20PS 压力开关 2.8MPA 1 024G00013-006 高压侧13 H20PS 压力开关 0.05MPA 1 024G00013-007 低压侧14 水压差控制器 SFS 1-105 1 024G00015-00115 干燥过滤器 C-084-S 1 026G00029-01116 水泵 UPS25-80 ( 格兰富单相 ) 1 026G00071-00617 YCAC06PACK 水箱总成 1 362G55597-00218 高迪亚电路板 3PH-210 B型 1 025G00055-00919 高迪亚手操器 3PH-200 B型 1 025G00056-002YCAC 10 PACK系列NUMBER REMARK NO. DESCRITION Qty/Set PART1 热交换器 SWEP B25/22 1 026G00073A0012 Y 型水过滤器 DN25(1" 50 目 ) 1 026G00080-007 随机附件3 NTC2M 温度传感器（改进外套） 3 035G00037-0194 TEV TDEX4 068H4152 DANFOSS 1 022G00002-0125 谷轮压缩机 ZR47K3-PFJ-522 1 015G00001-0426 风扇 FB056-8EA.4F.2P 1 026G00072-0027 安全阀 G1/2" 6BAR 4615C60 1 022G00011-0018 自动补水阀 G1/2" 3110C12 1 022G00012-0019 自动放气阀 G3/8" 2161C38 2 022G00013-00110 微型球阀 G3/8" 1 022G00014-001 随机附件11 靶式流量开关 LKB-01BB 1 024G00009-002 随机附件12 H20PS 压力开关 2.8MPA 1 024G00013-006 高压侧13 H20PS 压力开关 0.05MPA 1 024G00013-007 低压侧14 水压差控制器 SFS 1-105 1 024G00015-00115 干燥过滤器 C-084-S 1 026G00029-01116 TOP-S30/10( 单相 ) 1 026G00071-00717 YCAC10B/10/12PACK 水箱总成 1 362G55597-00318 高迪亚电路板 3PH-210 B型 1 025G00055-00919 高迪亚手操器 3PH-200 B型 1 025G00056-002YCAC15--23YCAC 15系列NUMBER REMARK NO. DESCRITION Qty/Set PART1 热交换器 SWEP B25/22 1 026G00073A0012 Y 型水过滤器 DN25(1" 50 目 ) 1 026G00080-007 随机附件3 NTC2M 温度传感器（改进外套） 3 035G00037-0194 NTC3M 温度传感器（改进外套） 1 035G00037-017 热泵机组用，翅片感温探头5 压缩机 H23A62QDBEA 1 015G00001-0186 风扇 FB045-6EA.4C.2P 2 026G00072-0017 安全阀 G1/2" 6BAR 4615C60 1 022G00011-001 PACK机组用8 自动补水阀 G1/2" 3110C12 1 022G00012-001 PACK机组用9 自动放气阀 G3/8" 2161C38 2 022G00013-001 PACK机组用10 微型球阀 G3/8" 1 022G00014-001 PACK机组用，作为附件11 靶式流量开关 LKB-01BB 1 024G00009-002 随机附件12 H20PS 压力开关 2.8MPA 1 024G00013-006 高压侧13 H20PS 压力开关 0.05MPA 1 024G00013-007 低压侧14 水压差控制器 SFS 1-105 1 024G00015-00115 四通阀 VH40100) 1 025G00039-020 热泵机组用16 平衡贮液器 1.7L 1 026G00067A001 热泵机组用17 汽液分离器 5-8 匹 M10 1 026G00069A002 热泵机组用18 水泵 CH4-30 ( 格兰富 ) 三相 1 026G00071-012 格兰富水泵（PACK机组用）19 水泵 TOP-S30/10 ( 三相 ) 1 026G00071-001 WILO立式水泵（PACK机组用）20 YCAC15 水箱总成 1 362G55597-004 带PACK 的WILO 水泵机组用 21 YCAC15 PL/HPL 水箱总成 1 362G55597-009 带PACK 的格兰富水泵机组用 22 高迪亚电路板 3PH-212 B 型 1 025G00055-008 23 高迪亚手操器 3PH-200 B 型 1 025G00056-002YCAC 23系列NO. DESCRITION Qty/Set PART NUMBERREMARK1 热交换器 SWEP B25/341 026G00073A0022 Y 型水过滤器 DN25(1" 50 目 1 026G00080-007 随机附件3 NTC2M 温度传感器（改进外套） 3 035G00037-0194 NTC3M 温度传感器（改进外套） 1 035G00037-017 热泵机组用，翅片感温探头5 压缩机 H2BG094DBEE 1 015G00001-0196 风扇 FB045-6EA.4C.2P 2 026G00072-0017 安全阀 G1/2" 6BAR 4615C60 1 022G00011-001 PACK 机组用 8 自动补水阀 G1/2" 3110C12 1 022G00012-001 PACK 机组用 9 自动放气阀 G3/8" 2161C38 2 022G00013-001 PACK 机组用10 微型球阀 G3/8" 1 022G00014-001 PACK 机组用，作为附件 11 靶式流量开关 LKB-01BB 1 024G00009-002 随机附件 12 H20PS 压力开关 2.8MPA 1 024G00013-006 高压侧 13 H20PS 压力开关 0.05MPA 1 024G00013-007 低压侧 14 水压差控制器 SFS 1-105 1 024G00015-00115 四通阀 VH60100(RANCO JAPAN) 1 025G00039-022 热泵机组用 16 平衡贮液器 3L 1 026G00067A002 热泵机组用 17 汽液分离器 5-8 匹 M10 1 026G00069A002 热泵机组用18 水泵 CH4-30 ( 格兰富 ) 三相1 026G00071-012格兰富水泵（PACK 机组用） 19 水泵TOP-S50/10 （三相） 1 026G00071-002WILO 立式水泵（PACK 机组用）20 YCAC23 水箱总成 1 362G55597-005 PACK 机组用 21 高迪亚电路板 3PH-212 B 型 1 025G00055-008 22 高迪亚手操器 3PH-200 B 型 1 025G00056-002YCAC30--90YCAC 30系列NUMBER REMARK NO. DESCRITION Qty/Set PART1 热交换器 SWEP B25/22 2 026G00073A0012 Y 型水过滤器 DN25(1" 50 目 1 026G00080-007 随机附件3 NTC2M 温度传感器（改进外套）4 035G00037-0194 NTC3M 温度传感器（改进外套） 2 035G00037-017 热泵机组用，翅片感温探头5 压缩机 H23A62QDBEA 2 015G00001-0186 风扇 FB056-8EA.4F.2P 2 026G00072-0027 安全阀 G1/2" 6BAR 4615C60 1 022G00011-001 PACK机组用8 自动补水阀 G1/2" 3110C12 1 022G00012-001 PACK机组用9 自动放气阀 G3/8" 2161C38 2 022G00013-001 PACK机组用10 微型球阀 G3/8" 1 022G00014-001 PACK机组用，作为附件11 靶式流量开关 LKB-01BB 1 024G00009-002 随机附件12 H20PS 压力开关 2.8MPA 2 024G00013-006 高压侧13 H20PS 压力开关 0.05MPA 2 024G00013-007 低压侧14 水压差控制器 SFS 1-105 1 024G00015-00115 四通阀 VH40100 2 025G00039-020 热泵机组用16 平衡贮液器 1.1L 2 026G00067A005 热泵机组用17 汽液分离器 5-8 匹 M10 2 026G00069A002 热泵机组用18 水泵 MHI 403( 三相 ) 1 026G00071-023 WILO 卧式水泵（PACK机组用）19 水泵 CH4-40 ( 格兰富 )三相 1 026G00071-004 格兰富水泵（PACK机组用）026G00071-002 WILO立式水泵（PACK机组用）20 水泵TOP-S50/10 （三相） 1PACK机组用362G55597-00621 YCAC30 水箱总成 122 高迪亚电路板 3PH-212 B型 1 025G00055-00823 高迪亚手操器 3PH-200 B型 1 025G00056-002YCAC 45系列NUMBER REMARK NO. DESCRITION Qty/Set PART1 热交换器 SWEP B25/342 026G00073A0022 Y 型水过滤器 DN40(1-1/2"50 目 1 026G00080-008 随机附件3 NTC2M 温度传感器（改进外套）4 035G00037-0194 NTC3M 温度传感器（改进外套） 2 035G00037-017 热泵机组用，翅片感温探头5 压缩机 H2BG094DBEE 2 015G00001-0196 风扇 FB063-8EA.4I.2P 2 026G00072-0037 安全阀 G1/2" 6BAR 4615C60 1 022G00011-001 PACK机组用8 自动补水阀 G1/2" 3110C12 1 022G00012-001 PACK机组用9 自动放气阀 G3/8" 2161C38 2 022G00013-001 PACK机组用10 微型球阀 G3/8" 1 022G00014-001 PACK机组用，作为附件11 靶式流量开关 LKB-01BB 1 024G00009-002 随机附件12 H20PS 压力开关 2.8MPA 2 024G00013-006 高压侧13 H20PS 压力开关 0.05MPA 2 024G00013-007 低压侧14 水压差控制器 SFS 1-105 1 024G00015-00115 四通阀 VH60100(RANCO JAPAN) 2 025G00039-022 热泵机组用16 平衡贮液器 2.4L 2 026G00067A004 热泵机组用17 汽液分离器 5-8 匹 M10 2 026G00069A002 热泵机组用18 水泵 MHI 405( 三相 ) 1 026G00071-026 WILO 卧式水泵（PACK机组用）19 水泵 CH4-50( 格兰富 )三相 1 026G00071-013 格兰富水泵（PACK机组用）20 水泵TOP-S50/10 （三相） 1026G00071-002 WILO立式水泵（PACK机组用）362G55597-007PACK机组用21 YCAC45 水箱总成 122 高迪亚电路板 3PH-212 B型 1 025G00055-00823 高迪亚手操器 3PH-200 B型 1 025G00056-002YCAC 60系列NUMBER REMARK NO. DESCRITION Qty/Set PART1 热交换器 SWEP B25-502 026G00073A0032 Y 型水过滤器 DN40(1-1/2"50 目 1 026G00080-008 随机附件3 NTC2M 温度传感器（改进外套）4 035G00037-0194 NTC3M 温度传感器（改进外套） 2 035G00037-017 热泵机组用，翅片感温探头5 压缩机 H2BG124DBEE 2 015G00001-0026 风扇 FB063-6EA.4I.2P 2 026G00072-0047 TEV TDEX12.5 68H4165 DANFOSS2/4022G00002-006 单冷2个，热泵4个8 干燥过滤器 C-084-S 2/4026G00029-011 单冷2个，热泵4个9 靶式流量开关 LKB-01BB 1 024G00009-002 随机附件10 H20PS 压力开关 2.8MPA 2 024G00013-006 高压侧11 H20PS 压力开关 0.05MPA 2 024G00013-007 低压侧12 水压差控制器 SFS 1-105 1 024G00015-00113 四通阀 VH60100(RANCO JAPAN) 2 025G00039-022 热泵机组用14 平衡贮液器 5.2L 2 026G00066A001 热泵机组用15 汽液分离器 10-15 匹 2026G00069A001 热泵机组用16 高迪亚电路板 3PH-212 B型 1 025G00055-008 不是联控主机17 高迪亚手操器 3PH-200 B型 1 025G00056-002 不是联控主机18 模块控制板Mcb-8（双机热泵） 1 024G00019-007 联控主机YCAC 75系列NUMBER REMARK NO. DESCRITION Qty/Set PART1 热交换器 SWEP V25/502 026G00073A0042 Y 型水过滤器 DN50(2"50 目 ) ) 1 026G00080-009 随机附件3 NTC2M 温度传感器（改进外套）4 035G00037-0194 NTC3M 温度传感器（改进外套） 2 035G00037-017 热泵机组用，翅片感温探头5 压缩机 H25G144DBEE 2 015G00001-0036 风扇 FB063-6EA.4I.2P 2 026G00072-0047 TEV TDEX12.5 68H4165 DANFOSS 2/4022G00002-006 单冷2个，热泵4个8 干燥过滤器 C-084-S 2/4026G00029-011 单冷2个，热泵4个9 靶式流量开关 LKB-01BB 1 024G00009-002 随机附件10 H20PS 压力开关 2.8MPA 2 024G00013-006 高压侧11 H20PS 压力开关 0.05MPA 2 024G00013-007 低压侧12 水压差控制器 SFS 1-105 1 024G00015-00113 四通阀 VH60100(RANCO JAPAN) 2 025G00039-022 热泵机组用14 平衡贮液器 8.6L 2 026G00066A002 热泵机组用026G00069A001 热泵机组用15 汽液分离器 10-15 匹 216 高迪亚电路板 3PH-212 B型 1 025G00055-008 不是联控主机17 高迪亚手操器 3PH-200 B型 1 025G00056-002 不是联控主机18 模块控制板Mcb-8（双机热泵） 1 024G00019-007 联控主机YCAC 90系列NO. DESCRITION Qty/Set PARTNUMBER REMARK1 热交换器 SWEP B45/302 026G00073A0052 Y 型水过滤器 DN50(2"50 目 ) ) 1 026G00080-009 随机附件3 NTC2M 温度传感器（改进外套）4 035G00037-0194 NTC3M 温度传感器（改进外套） 2 035G00037-017 热泵机组用，翅片感温探头5 DANFOSS SM185 压缩机 2 015G00001-076 用于涡旋压缩机机组6 风扇 FC071-6EA.6K.1 2 026G00072-0057 TEV TDEBX20 68H8016 DANFOSS 2/4022G00002-002 单冷2个，热泵4个8 干燥过滤器 C-084-S 2/4026G00029-011 单冷2个，热泵4个9 靶式流量开关 LKB-01BB 1 024G00009-002 随机附件10 H20PS 压力开关 2.8MPA 2 024G00013-006 高压侧11 H20PS 压力开关 0.05MPA 2 024G00013-007 低压侧12 水压差控制器 SFS 1-105 1 024G00015-00113 四通阀 V12-3220T4-1IL 2 025G00039-003 热泵机组用14 平衡贮液器 8.6L 2 026G00066A002 热泵机组用026G00069A010 热泵机组用15 YCAC90H 10L 汽液分离器 216 高迪亚电路板 3PH-212 B型 1 025G00055-008 不是联控主机17 高迪亚手操器 3PH-200 B型 1 025G00056-002 不是联控主机18 模块控制板Mcb-8（双机热泵） 1 024G00019-007 联控主机19 压缩机 H2NG184DPE 2 015G00001-011 用于活塞压缩机机组YCAC 60-90水系统NUMBER REMARK NO. DESCRITION Qty/Set PART1 安全阀 G1/2" 6BAR 4615C60 1 022G00011-0012 自动补水阀 G1/2" 3110C12 1 022G00012-0013 自动放气阀 G3/8" 2161C38 2 022G00013-0014 水泵 CR16-30/2 格兰富三相 1 026G00071-005。

Y S机组低油位故障停机解决方法1.目的a) 为现场维修解决YS机组低油位故障停机提供维修指南。

b) 此文件的归口为约克（无锡）空调冷冻设备有限公司质保部售后服务，由约克（无锡）空调冷冻设备有限公司质保部售后服务负责解释。

2.油位的定义：YS机组在开机时或用户负荷出现较大波动时，其油分中的油位不足（油分的下视镜可看出），导致出现油位保护停机。

3.低油位的种类a)停机跑油：机组当天晚上停机，第二天早晨开机，或机组冬季停机，春季开机出现低油位故障停机。

b)开机跑油：机组在运行过程中，油分下视镜的油位开始出现上下波动时，在一段时间内下降，最后出现低油位故障停机。

4.原因及解决方法a)停机跑油原因：电磁阀关闭不严（S0~S3）解决方法：检查电磁阀，根据检查情况采取清洗电磁阀、更换阀芯、更换电磁阀等措施（仅限于S0~S3的机组）b)开机跑油原因：油量不够；制冷剂充注量不足；回油过滤器脏堵；引射过滤器脏堵；油分离器分油效果不好；引射回油能力不够解决方法：按以下步骤执行(1)启动机组前，将出现低油位故障的历史记录打印出来，以帮助分析低油位的原因，并随工作单一起寄到约克无锡工厂。

(2)检查机组是否有泄漏发生。

(3)按FORM160.80-NOM1(1199)第56页中YS ChillerBest Practice Oil Recovery Method的方法在60分钟以内将油从蒸发器内的制冷剂中回收。

同时在机组处于90%的负荷，冷冻出水温度为7·C左右时，按以下步骤检查：a)检查蒸发器上的回油过滤器，将滑阀减载至60%的负荷左右，用手背触摸回油过滤器的接管，看是否有明显的冰凉感，无则表明回油过滤器可能发生脏堵，更换回油过滤器。

b)检查油分底部的引射过滤器，用手背触摸引射过滤器前后的接管，看是否有明显的温差，有则表明引射过滤器可能发生脏堵，更换引射过滤器。

c)检查蒸发器视液镜，看是否有大量的泡沫充满整个视镜(如图1)，回油正常的机组，蒸发器视镜几乎看不到泡沫。

约克水冷模块机说明书
如该机组准备存放一段时间才安装﹐则应采取一些保护措施以防止损坏、锈蚀或磨损:1、确保机组不被风吹雨淋﹔
2、确保所有的开口（如水管接头)均有保护性帽盖或封板﹔
3、将机组存放在人员活动较少的地方﹐以减少偶然机械撞伤的危险﹔
4、不要用热水或蒸气清洗﹐以免不小心使机组的安全机构动作﹔
5、建议取下控制箱钥匙﹐并交给现场负责人保管﹔
6、建议在存放期间对机组定期检查。

本手册内使用的符号
警告∶必须遵守本警告内容﹐以免导致使用者身体受伤。

注意∶必须遵守本注意内容﹐以免对机件造成损毁。

保修范围必须符合下列条件:
—该设备必须由约克授权维修人员或具备冷水机组安装维修经验的合格人员来进行安装。

安装时必须遵守所有相应的规范﹐特别是当涉及电气接线和其它安全保护元件时。

—一机器的开启必须是由YORK维修服务中心的专业维修人员或指定特约专业安装维修公司人员来进行。

—-电压超过机组运行范围将导致机组损坏;安装前应确保机组所有断路开关均处于断开位置—只能使用真正的 YORK公司提供的各种备用零部件。

--本手册中规定的所有机器运行及维修事项﹐必须严格按照规定的时间及次数来进行。

违反上述任何条件﹐保修将自动失效。

本手册中所有插图及信息仅供参考﹐生产厂家有权在任何时候就销售或生产方面的原因而进行必要的改动﹐而不另行通知。

本公司服务项目仅限于开机调试﹐并不包括其它有关系统的工作﹐列如电路连接﹐水系统连接等工作。

阅读后﹐请将本技术手册妥善保存﹐以便随时取出参阅。

同时﹐请将本手册交与其他操作本机人士﹐以供参考之用。

约克YCAE130说明书
约克YCAE130说明书
1、（YCAE冷水机组为风冷热泵机组，给集中式空气处理设备或末端装置提供冷冻水/热水；
2、有两个基本模块YCAE36/61RC，可以为模块机也可以为单机；
3、每个模块：YCAE36RC有两个冷媒系统，公用一个水系统；YCAE61RC有一个冷媒系统，公用公用一个水系统；
4、每个模块可以单独运行和安装；也可多个模块一起拼装和运行,模块可以相同也可以不同,允许8个模块拼接在一起；制冷量：65KW～180KW（分为A系列和B系列， 8个型号）功率消耗：0.93～4.1KW1。

机组特点：
1、采用上下层框架结构；
2、机组可以8台拼接为1个水系统，减少占地空间；
3、采用谷轮涡旋压缩机；
4、采用的壳管式换热器，能***防冻，对水质的要求没有板换的严格；
5、采用的开窗式亲水铝箔；
6、拼接时管与管间通过卡箍连接；
7、智能控制机组的增减载和融霜；
8、可远程开关机；
9、用两个压缩机并联为一个系统；
10、所有模块机的水系统均为并联。

约克水冷模块机说明书（约克机组代理）约克模块机130。

DXS系列半封闭螺杆压缩机操作维护手册A5N, B5N, C5N目录1. 总论1．1概述1．2压缩机型号1．3物理参数1．4电气参数1．5上紧螺栓扭矩、次序和位置1．6拆下的零件1．7吊装压缩机1．8压缩机油路1．9能量控制系统2. 压缩机拆卸和安装2．1概述2．2操作2．3断开电源2．4在维修压缩机前回收制冷剂2．5维修后抽真空2．6能量调节电磁阀2．7容量控制活塞与卸载弹簧2．8油加热器2．9油过滤器2．10进气过滤器2．11转子座与排气座2．12螺杆转子2．13轴承2．14排气消声器与排气止回钮2．15电机转子与定子2．16维护要求3．零件清单1. 总论1．1概述DXS系列压缩机是一种半封闭喷油双螺杆压缩机。

约克DXS系列压缩机是为满足制冷和空调要求而设计的，使用R-22或R-407C冷媒的工业用螺杆式压缩机。

不同螺杆转子直径的压缩机制冷量不同。

DXS系列压缩机采用了专利技术的新型转子型线，保证了压缩机在不同的工况条件下都具有高效率。

半封闭式的电机直接安装在阳转子轴上，这种结构紧凑可靠。

DXS压缩机采用了连续的容量控制方式：压缩机在最小位置启动，受微处理器控制的容量调节阀通过一连续作用的滑阀在100%~20%的范围内实现无级调节。

并且，停机时容量调节弹簧能自动复位到最小负荷位置，以确保压缩机电机在最小负荷下启动。

压缩机排气座内安装有油过滤器，润滑油进入压缩机后，经过滤器过滤进入各润滑点及转子腔。

在压缩机的排气口设置有内置的消声器及止回钮。

消声器能有效地降低压缩机排气口的噪声源，同时优化气流，以获得最佳性能。

止回钮能够防止停机时气流反冲使转子倒转。

当冷媒为R-22时，压缩机使用约克L润滑油。

当冷媒为R407C时，建议使用约克E油或POE合成润滑油。

压缩机内各接合处采用O形圈，具有极好的密封性，保证压缩机达到3.1MPa的设计工作压力。

1．2压缩机型号每台DXS螺杆压缩机在排气盖的一侧有一黑色铭牌(图11序29)，通过铭牌上的标识可识别压缩机。
