约克YK机组维修保养技术手册

约克中央空调冷水机组年度维保方案YORK—YK离心式冷水机组冷媒为R134A,只能在具备开机条件下进行年度保养工作。

一、年度保养工作内容：水循环系统；电气系统；机组系统。

二、保养前的准备工作：1、了解现场情况；2、准备保养工具；3、准备保养所需的备品备件。

三、保养工序：（1）检查上一年机组运行记录，判断机组目前状态。

（2）水循环系统：冷凝器：首先了解机组上一年的冷却水水处理情况。

关闭机组冷却水阀门，放掉冷凝器中残余水，打开冷凝器水室端盖。

检查冷凝器铜管是否清洁，如有污垢应判断污垢种类。

工作步骤：1、关闭机组冷却水阀门，放掉冷凝器中残余水。

2、附着类污垢应用专业管道清洗机配以专用管道清洗刷进行清洗。

3、钙镁离子碱类污垢应采用化学清洗，化学清洗完毕以后应在进行机械清洗以确保清洁干净。

4、在清洗工作结束后检查冷凝器水室垫片是否损坏（建议每年更换一次），在安装冷凝器水室端盖时应采用“均衡加压法”旋紧螺栓。

（3）电气部分：A.传感器部分：1、传感器名称：蒸发器出水温度、压缩机排气温度、，根据测量的电阻值和电压值对应温度探头检测表，检测值偏差超过华氏4度应更换；2、检查所测量值与对应值是否正确；3、检查各接点是否牢固，探头插接处是否密封良好；B.启动柜的检查和清洗：1、在电源开关上下电源端检查是否有电（上口应有电，下口应没电）；2、检查控制电路电压是否正常，导线外观是否完好；3、断电检查清扫启动柜，首先切断电源，并悬挂警示牌；4、检查所有电气接点是否牢固，包括各接触器；5、用专业电气清洗剂和毛刷对控制柜内部电控元件进行清刷，再清洗过程中检查各电器插件和接点是否牢固。

在清扫时应防止对导线造成损伤，对接线端子拉线；6、主接触器的检查：检查触点情况，检查灭弧罩情况。

检查主接触器的接点接触是否良好，运动自如。

在清除灰尘后安装外罩，并注意在安装时注意辅助接点和控制线，防止造成损坏；7、检查所有元件是否正常，检查所有设定是否正常。

约克中央空调冷水机组年度维保方案YORK—YK离心式冷水机组冷媒为R134A,只能在具备开机条件下进行年度保养工作。

一、年度保养工作内容：水循环系统；电气系统；机组系统。

二、保养前的准备工作：1、了解现场情况；2、准备保养工具；3、准备保养所需的备品备件。

三、保养工序：（1）检查上一年机组运行记录，判断机组目前状态。

（2）水循环系统：冷凝器：首先了解机组上一年的冷却水水处理情况。

关闭机组冷却水阀门，放掉冷凝器中残余水，打开冷凝器水室端盖。

检查冷凝器铜管是否清洁，如有污垢应判断污垢种类。

工作步骤：1、关闭机组冷却水阀门，放掉冷凝器中残余水。

2、附着类污垢应用专业管道清洗机配以专用管道清洗刷进行清洗。

3、钙镁离子碱类污垢应采用化学清洗，化学清洗完毕以后应在进行机械清洗以确保清洁干净。

4、在清洗工作结束后检查冷凝器水室垫片是否损坏（建议每年更换一次），在安装冷凝器水室端盖时应采用“均衡加压法”旋紧螺栓。

（3）电气部分：A.传感器部分：1、传感器名称：蒸发器出水温度、压缩机排气温度、，根据测量的电阻值和电压值对应温度探头检测表，检测值偏差超过华氏4度应更换；2、检查所测量值与对应值是否正确；3、检查各接点是否牢固，探头插接处是否密封良好；B.启动柜的检查和清洗：1、在电源开关上下电源端检查是否有电（上口应有电，下口应没电）；2、检查控制电路电压是否正常，导线外观是否完好；3、断电检查清扫启动柜，首先切断电源，并悬挂警示牌；4、检查所有电气接点是否牢固，包括各接触器；5、用专业电气清洗剂和毛刷对控制柜内部电控元件进行清刷，再清洗过程中检查各电器插件和接点是否牢固。

在清扫时应防止对导线造成损伤，对接线端子拉线；6、主接触器的检查：检查触点情况，检查灭弧罩情况。

检查主接触器的接点接触是否良好，运动自如。

在清除灰尘后安装外罩，并注意在安装时注意辅助接点和控制线，防止造成损坏；7、检查所有元件是否正常，检查所有设定是否正常。

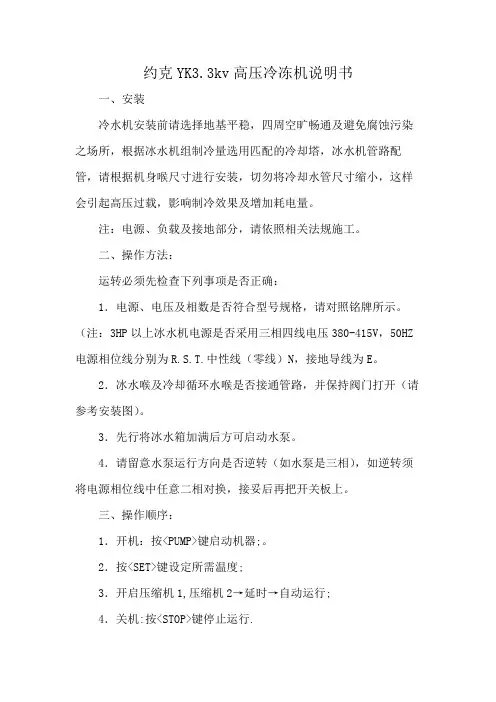

约克YK3.3kv高压冷冻机说明书一、安装冷水机安装前请选择地基平稳，四周空旷畅通及避免腐蚀污染之场所，根据冰水机组制冷量选用匹配的冷却塔，冰水机管路配管，请根据机身喉尺寸进行安装，切勿将冷却水管尺寸缩小，这样会引起高压过载，影响制冷效果及增加耗电量。

注：电源、负载及接地部分，请依照相关法规施工。

二、操作方法：运转必须先检查下列事项是否正确：1．电源、电压及相数是否符合型号规格，请对照铭牌所示。

（注：3HP以上冰水机电源是否采用三相四线电压380-415V，50HZ 电源相位线分别为R.S.T.中性线（零线）N，接地导线为E。

2．冰水喉及冷却循环水喉是否接通管路，并保持阀门打开（请参考安装图）。

3．先行将冰水箱加满后方可启动水泵。

4．请留意水泵运行方向是否逆转（如水泵是三相），如逆转须将电源相位线中任意二相对换，接妥后再把开关板上。

三、操作顺序：1．开机：按<PUMP>键启动机器;。

2．按<SET>键设定所需温度;3．开启压缩机1,压缩机2→延时→自动运行;4．关机:按<STOP>键停止运行.四、操作时应注意的事项：1．冰水泵不可在水箱内无水运行（7.5HP以上冰水机，水箱水位太低时，水泵会自动停止运行，低水位指示灯会亮起及有警号）2．操作开关请尽量避免连续切换。

3．水温达到设定温度时，压缩机会自动停止运行，此属正常现象。

4．温度开关应避免设定在5℃以下，防止蒸发器结冰。

5．为确保制冷效果，保持*佳状态，请定期清洗冷凝器及蒸发器。

附注一当冷凝器散热不佳时，压缩机效率低，运转电流提高，当高压升至每300PCI/cm3，压缩机受高压开关保持跳脱，压缩机停止运转，散热不佳高压过载指示灯亮，此时请检视冷却塔循环水是否正常，冷却水温是否过高，冷却塔风扇水泵是否运转，冷却水阀门是否完全打开，以上正常后再按复位开关（REST）即可正常运转，如经常出现高压过载情况，请尽快安排清洗冷凝器。

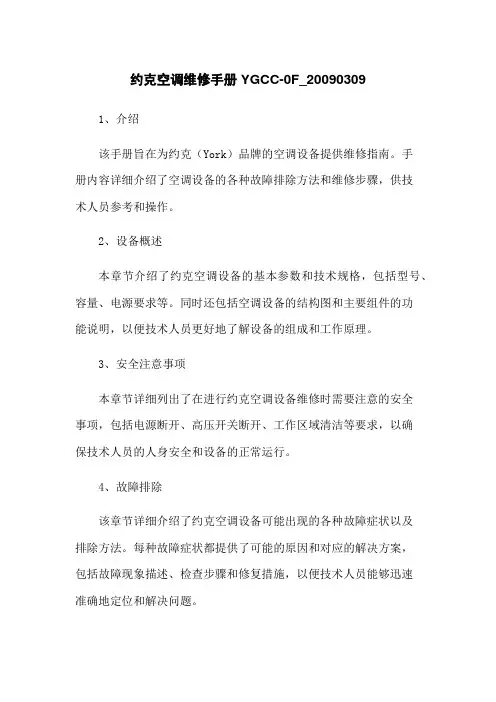

约克空调维修手册 YGCC-0F_200903091、介绍该手册旨在为约克（York）品牌的空调设备提供维修指南。

手册内容详细介绍了空调设备的各种故障排除方法和维修步骤，供技术人员参考和操作。

2、设备概述本章节介绍了约克空调设备的基本参数和技术规格，包括型号、容量、电源要求等。

同时还包括空调设备的结构图和主要组件的功能说明，以便技术人员更好地了解设备的组成和工作原理。

3、安全注意事项本章节详细列出了在进行约克空调设备维修时需要注意的安全事项，包括电源断开、高压开关断开、工作区域清洁等要求，以确保技术人员的人身安全和设备的正常运行。

4、故障排除该章节详细介绍了约克空调设备可能出现的各种故障症状以及排除方法。

每种故障症状都提供了可能的原因和对应的解决方案，包括故障现象描述、检查步骤和修复措施，以便技术人员能够迅速准确地定位和解决问题。

5、维修步骤本章节按照常见故障类型和维修难度划分为多个小节，详细介绍了每种故障类型的维修步骤和操作流程。

每个维修步骤都给出了详细的步骤说明和操作要点，以帮助技术人员正确操作，并确保维修效果。

6、维护保养该章节介绍了约克空调设备的维护保养方法和周期，包括清洁、润滑、检查等内容。

每种维护保养项目都附带了具体的步骤和注意事项，以确保设备的正常运行和延长使用寿命。

7、常见问题解答本章节列出了技术人员在维修约克空调设备时常遇到的问题，并给出了相应的答案和解决方案。

这些问题包括但不限于常见故障、操作错误等，以帮助技术人员解答用户的疑问，并更好地提供维修服务。

附件：本文档附带以下附件供参考：- 约克空调设备型号清单- 约克空调设备维修工具清单- 约克空调设备维修实例案例分析法律名词及注释：本文档涉及的法律名词详见附件“法律名词及注释清单”，以便读者了解相关法律概念和条款。

Y S机组低油位故障停机解决方法1.目的a) 为现场维修解决YS机组低油位故障停机提供维修指南。

b) 此文件的归口为约克（无锡）空调冷冻设备有限公司质保部售后服务，由约克（无锡）空调冷冻设备有限公司质保部售后服务负责解释。

2.油位的定义：YS机组在开机时或用户负荷出现较大波动时，其油分中的油位不足（油分的下视镜可看出），导致出现油位保护停机。

3.低油位的种类a)停机跑油：机组当天晚上停机，第二天早晨开机，或机组冬季停机，春季开机出现低油位故障停机。

b)开机跑油：机组在运行过程中，油分下视镜的油位开始出现上下波动时，在一段时间内下降，最后出现低油位故障停机。

4.原因及解决方法a)停机跑油原因：电磁阀关闭不严（S0~S3）解决方法：检查电磁阀，根据检查情况采取清洗电磁阀、更换阀芯、更换电磁阀等措施（仅限于S0~S3的机组）b)开机跑油原因：油量不够；制冷剂充注量不足；回油过滤器脏堵；引射过滤器脏堵；油分离器分油效果不好；引射回油能力不够解决方法：按以下步骤执行(1)启动机组前，将出现低油位故障的历史记录打印出来，以帮助分析低油位的原因，并随工作单一起寄到约克无锡工厂。

(2)检查机组是否有泄漏发生。

(3)按FORM160.80-NOM1(1199)第56页中YS ChillerBest Practice Oil Recovery Method的方法在60分钟以内将油从蒸发器内的制冷剂中回收。

同时在机组处于90%的负荷，冷冻出水温度为7·C左右时，按以下步骤检查：a)检查蒸发器上的回油过滤器，将滑阀减载至60%的负荷左右，用手背触摸回油过滤器的接管，看是否有明显的冰凉感，无则表明回油过滤器可能发生脏堵，更换回油过滤器。

b)检查油分底部的引射过滤器，用手背触摸引射过滤器前后的接管，看是否有明显的温差，有则表明引射过滤器可能发生脏堵，更换引射过滤器。

c)检查蒸发器视液镜，看是否有大量的泡沫充满整个视镜(如图1)，回油正常的机组，蒸发器视镜几乎看不到泡沫。

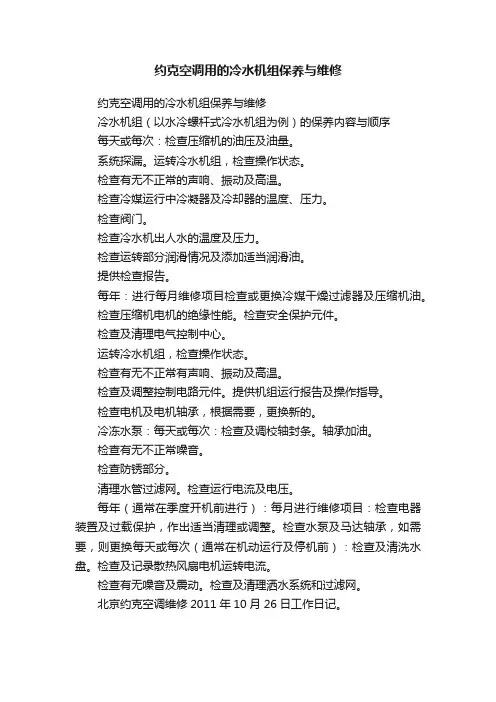

约克空调用的冷水机组保养与维修
约克空调用的冷水机组保养与维修
冷水机组（以水冷螺杆式冷水机组为例）的保养内容与顺序
每天或每次：检查压缩机的油压及油量。

系统探漏。

运转冷水机组，检查操作状态。

检查有无不正常的声响、振动及高温。

检查冷媒运行中冷凝器及冷却器的温度、压力。

检查阀门。

检查冷水机出人水的温度及压力。

检查运转部分润滑情况及添加适当润滑油。

提供检查报告。

每年：进行每月维修项目检查或更换冷媒干燥过滤器及压缩机油。

检查压缩机电机的绝缘性能。

检查安全保护元件。

检查及清理电气控制中心。

运转冷水机组，检查操作状态。

检查有无不正常有声响、振动及高温。

检查及调整控制电路元件。

提供机组运行报告及操作指导。

检查电机及电机轴承，根据需要，更换新的。

冷冻水泵：每天或每次：检查及调校轴封条。

轴承加油。

检查有无不正常噪音。

检查防锈部分。

清理水管过滤网。

检查运行电流及电压。

每年（通常在季度开机前进行）：每月进行维修项目：检查电器装置及过载保护，作出适当清理或调整。

检查水泵及马达轴承，如需要，则更换每天或每次（通常在机动运行及停机前）：检查及清洗水盘。

检查及记录散热风扇电机运转电流。

检查有无噪音及震动。

检查及清理洒水系统和过滤网。

北京约克空调维修2011年10月26日工作日记。

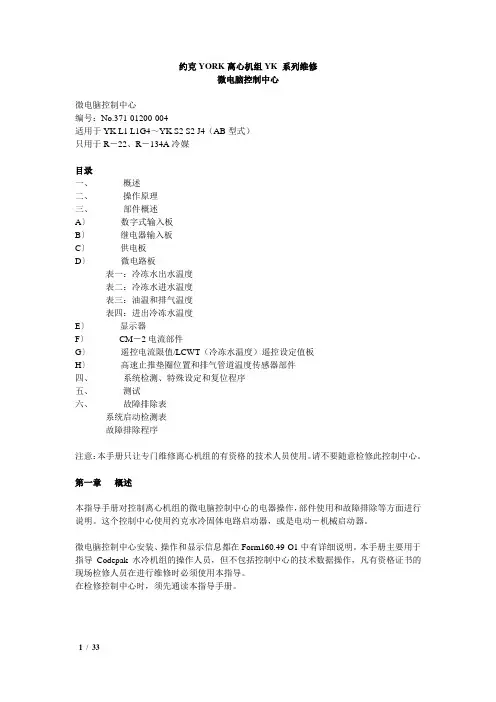

约克YORK离心机组YK 系列维修微电脑控制中心微电脑控制中心编号：No.371-01200-004适用于YK L1 L1G4～YK S2 S2 J4（AB型式）只用于R－22、R－134A冷媒目录一、概述二、操作原理三、部件概述A〕数字式输入板B〕继电器输入板C〕供电板D〕微电路板表一：冷冻水出水温度表二：冷冻水进水温度表三：油温和排气温度表四：进出冷冻水温度E〕显示器F〕CM－2电流部件G〕遥控电流限值/LCWT（冷冻水温度）遥控设定值板H〕高速止推垫圈位置和排气管道温度传感器部件四、系统检测、特殊设定和复位程序五、测试六、故障排除表系统启动检测表故障排除程序注意：本手册只让专门维修离心机组的有资格的技术人员使用。

请不要随意检修此控制中心。

第一章概述本指导手册对控制离心机组的微电脑控制中心的电器操作，部件使用和故障排除等方面进行说明。

这个控制中心使用约克水冷固体电路启动器，或是电动－机械启动器。

微电脑控制中心安装、操作和显示信息都在Form160.49-O1中有详细说明。

本手册主要用于指导Codepak水冷机组的操作人员，但不包括控制中心的技术数据操作，凡有资格证书的现场检修人员在进行维修时必须使用本指导。

在检修控制中心时，须先通读本指导手册。

第二章操作原理约克微电脑控制中心是一个以离心控制系统为基本的微电路板。

它通过控制入口导叶来控制冷冻水温度和限制马达电流，而且可以与水冷固体电路启动器和电动－机械启动器兼用。

位于控制中心面板上的键盘是供操作人员利用键盘上的组成部件－40个字符显示器来显示机组的运行参数。

参数有：冷冻水温度油温制冷剂压力高低油压传感压力油压差运行时间/启动次数冷冻水温度（任选项）马达电流（只适用于水冷固体电路启动器）电压（只适用于水冷固体电路启动器）％FLA马达电流饱和温度排气温度这些系统设定值是由操作人员用40个字符字母输入微电脑。

系统设定值有：冷冻水出水温度％马达电流限值停机要求限定值时钟（时间、日期、日历表）每日运行安排（有7天时钟程序）假日表遥控复位温度范围机组满负荷安培值（只用于水冷固体电路启动器。

制冷机操作与维修保养规程1.范围本规程规定了YK离心式冷水机组的操作程序及方法。

本规程适用于YK离心式冷水机组机组。

2.操作程序和方法2.1启动程序2.1.1长时间停机后开机2.1.2当系统长时间停机之后，重新投入运行时，要把压缩机的润滑油全部换掉。

装上一新的过滤器，并向压缩机注入新油。

在设置界面，让时钟复位。

接通控制中心的115V电路，压缩机油槽加热器要至少加热12个小时。

2.1.3启动油泵（按下并松开油泵手动键），直到建立起稳定的油压为止。

然后再按下并松开油泵手动键。

让油泵停止工作。

若水系统已被排干的话，给冷却水和冷冻水IHI路加满水。

2. 2启动前2.2.1启动冷水机组前,先看控制中心是否显示：系统准备启动。

2. 2.2冷水机组启动前应检查：2. 2. 2. 1油加热器一-油加热器应提前12小时通电，机组才能开机。

如果油温低于22°C,机组不能开机。

必要时，可以将润滑油放掉，再向油槽添加新的润滑油。

2. 2. 2. 2油泵一-检测时，按下控制中心检修键中的油泵手动键，然后松开。

油泵运行10分钟后即停车。

不够10分钟，要让油泵停止运行的话，可现按下并松开油泵手动键。

2. 2. 2. 3 在启动冷水机组前，应对控制中心所有设定值编程。

启动之前，要给时钟输入正确的日期和时间。

任何可变的设定值都可以编程。

如果不编程的话，它们的“缺省值”如下：冷冻水出口温度=7. 2O C ,限流百分比=100%FLA,正常停机阶段的电力需求二无，远程重设温度范围=II o C2. 3启动2.3.1启动水泵，保证流经机组的冷冻水流量足够。

2.3.2按下压缩机启动开关，它会自动弹回到运行的位置。

（如果机组已启动过, 按压缩机开关的停机/复位侧，然后再按启动侧，即可启动机组。

）当启动开关接通时，控制中心处于运行模式，任何故障都会在显示屏上显示出来。

2.3.3在启动程序的头50秒，微电脑控制中心上将显示：系统预先润滑。
