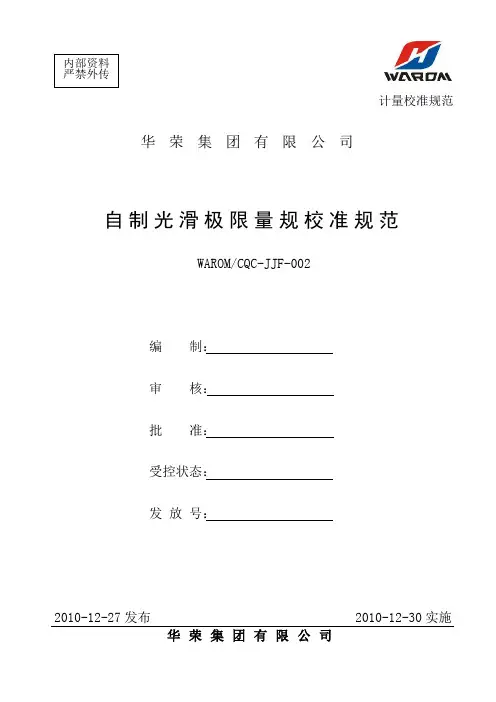

计量校准规范
华荣集团有限公司
自制光滑极限量规校准规范
WAROM/CQC-JJF-002
编 制：
审 核：
批 准：
受控状态：
发 放 号：
2010-12-27发布 2010-12-30实施
华荣集团有限公司
内部资料 严禁外传
前言
本规范是根据JJG 343-1996 《光滑极限量规》、JJF 1001-1998 通用计量术语及定义、JJF 1071-2000 国家计量校准规范编写规则进行编制的。

本规范由华荣集团有限公司计量检测中心提出并负责起草。

本规范主要起草人：周建根
本规范参加起草人：肖卫国、肖闽、陈世娥。

本规范于2010年12月27日首次发布。

A版0次 WAROM/CQC-JJF-002 共2页第1页
1 范围
本校准规范适用于公司自制光滑极限量规的要求。

2 引用文献
JJF 1001-1998 通用计量术语及定义
JJF 1071-2000 国家计量校准规范编写规则
JJG 343-1996 光滑极限量规
使用本规范时,应注意使用上述引用文献的现行有效版本。

3 术语
3.1校准 Calibration（JJF 1001-1998）
在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由标准所复现的量值之间关系的一组操作。

3.2 光滑极限量规
是一种控制工件极限尺寸的定值量具。

4 概述
对光滑极限量规进行校准，是否满足使用要求。

5 技术要求和校准方法
5.1 外观
5.1.1要求：量规的测量面不应有锈迹、毛刺、黑斑、划痕等缺陷，使用中的量规不应有明显影响外观和使用质量的缺陷。

5.1.2 校准方法：目力观察表面光滑并良好.
5.2 硬度
5.2.1 要求：量规测量面的硬度应为HRC58～65。

5.2.2 校准方法：用洛氏硬度计对量规进行测量。

5.3 表面粗糙度
不超过1.6μm。

5.3.1 要求：自制量规测量面要求平均表面粗糙度R
a
5.3.2 校准方法：用表面粗糙度比较样块对量规进行比对。

5.4 量规的尺寸
A版0次 WAROM/CQC-JJF-002 共2页第2页5.4.1 要求：量规的尺寸偏差应不超过表1。

5.4.2 校准方法：用外径千分尺对量规进行测量，要求进行三次测量，测量结果取其平均值。

量规的尺寸要求（表1） 0.01mm
尺寸范围（mm）
尺寸范围
备注T Z
Ф3 5 2
注：T——量规的尺寸偏差；
Z——量规的位置偏差要素（通端尺寸偏差允许范围的中心到工件最大实体尺寸之间的距离）。

6 校准条件
6.1校准室内温度(20±5)℃.
6.2校准室内湿度不超过80%RH.
7 校准项目和校准设备
序号校准项目校准设备备注
1 外观——
2 硬度洛氏硬度计
3 表面粗糙度表面粗糙度比较样块
4 量规尺寸外径千分尺
8 校准结果的处理
经校准符合本规范要求的发给校准证书；不符合的发给校准结果通知书，并注明不合格项目。

9 校准周期
校准周期可根据使用的具体情况确定，一般不超过壹年。

附录
华荣集团有限公司
自制光滑极限量规校准记录
CQRJJF02-01 NO． _委托单位计量器具名称
制造厂型号规格
编号准确度等级
环境温度℃环境湿度%RH 校准地点
校准依据
校准器具
校准项目实测数据
外观检查
实测硬度值
表面粗糙度
量规尺寸通止端 1 2 3 4 T
Z
结论
校准员：核校员：校准日期：年月日。
