干式有载调压分接开关验收标准参考

ABB干式变压器有载调压控制器说明书一、产品概述变压器有载分接开关，是一种为变压器在负载变化时，提供恒定电压的开关装置。

其基本原理是在保证不中断负载电流的情况下，实现变压器绕组中分接头之间的切换，从而改变绕组的匝数，即变压器的变比，最终实现调压的目的。

有载分接开关承担着带负载变更分接位置的任务，在运行中承受着电气和机械的双重考验，因此对分接开关的定期检修，对能否确保安全运行是十分重要的。

由于目前国内的变压器检修大部分是在停电状态下进行，而且分接档位大部分是十几个到二十几个，通过手动方式变换十几个或二十几个分接档位来满足测试条件，具有以下问题：1、有载分接开关每调节一个分接档位，需要手动转动操作机构几十圈，而且有的手动操作机构很沉，连续手动变换十几个或二十几个分接档位，操作机构要转几百圈，劳动强度非常大，很多工作人员操作完一台变压器后会累的胳膊酸疼。

2、操作机构位置比较高，人站在地面操作不方便。

3、手动调节过程中速度不匀，可能影响测试数据。

4、在调节过程中必须两个人，一位操作仪器，一位调节分接开关。

而且得通过喊话来确认调解开始和结束时间、调节档位、向上调节还是向下调节。

为了解决以上问题，本公司经过对变压器厂及变电站现场调研试验，研制出了本款带遥控、遥视的有载分接开关调压控制器。

二、功能特点本仪器可在停电状态下，对有载分接开关进行档位调节，实现快速，匀速调节档位，满足变压器各种试验的需要；测试时本仪器显示屏显示有载分接开关所在的档位，有载分解开关的调节过程和进度；仪器采用高清摄像头进行采样，高分辨率高清航拍雪花屏显示器显示，操作简便；仪器采用交直流两种工作方式供电，仪器内置大容量锂电池，在不用外接电源的情况下，可连续调节多台变压器有载分接开关；仪器试验电源具有过流保护功能：电源输出短路不会损坏仪器；本仪器还有自动识别分接位置功能，实现每个档位调节的自动停止功能。

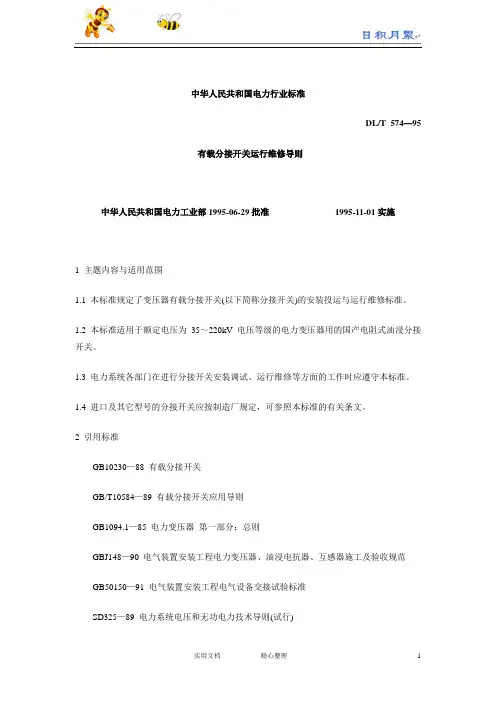

中华人民共和国电力行业标准有载分接开关运行维修导则DL/T574—95 中华人民共和国电力工业部1995-06-29批准1995-11-01实施1主题内容与适用范围1.1本标准规定了变压器有载分接开关(以下简称分接开关)的安装投运与运行维修标准。

1.2本标准适用于额定电压为35～220kV电压等级的电力变压器用的国产电阻式油浸分接开关。

1.3电力系统各部门在进行分接开关安装调试、运行维修等方面的工作时应遵守本标准。

1.4进口及其它型号的分接开关应按制造厂规定，可参照本标准的有关条文。

2引用标准GB10230—88有载分接开关GB/T10584—89有载分接开关应用导则GB1094.1—85电力变压器第一部分：总则GBJ148—90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50150—91电气装置安装工程电气设备交接试验标准SD325—89电力系统电压和无功电力技术导则(试行)DL/T573—95电力变压器检修导则DL/T572—95电力变压器运行规程3名词、术语3.1逐级分接变换不管指令的发出方式如何，在一个指令发出之后，都只能可靠地完成一个分接变换。

3.2连动发出一个指令，失控地连续完成一个以上分接变换。

4现场验收4.1安装验收4.1.1安装(检修)单位应按GBJ148—90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》和GB50150—91《电气装置安装工程电气设备交接试验标准》中有关部分及制造厂安装使用说明书进行安装、检查和调试，并向使用部门进行技术交底。

主要现场验收项目应会同修试或运行部门共同进行。

4.1.2安装前的检查(1)分接开关规范应与设计要求相符，制造厂提供的各项技术资料应齐全。

(2)分接开关及其全部附件应齐全，无锈蚀及机械损坏。

(3)分接开关应有过压力保护装置并应符合GB10230—88《有载分接开关》中有关规定。

(4)分接开关的油流控制继电器可以用气体继电器替代，但必须是挡板式结构，并经过校验，其管径尺寸应符合要求。

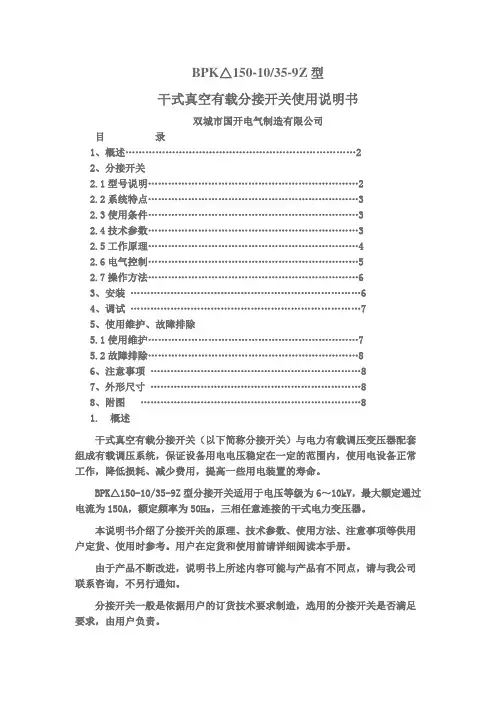

BPK△150-10/35-9Z型干式真空有载分接开关使用说明书双城市国开电气制造有限公司目录1、概述 (2)2、分接开关2.1型号说明 (2)2.2系统特点 (3)2.3使用条件 (3)2.4技术参数 (3)2.5工作原理 (4)2.6电气控制 (5)2.7操作方法 (6)3、安装 (6)4、调试 (7)5、使用维护、故障排除5.1使用维护 (7)5.2故障排除 (8)6、注意事项 (8)7、外形尺寸 (8)8、附图 (8)1. 概述干式真空有载分接开关（以下简称分接开关）与电力有载调压变压器配套组成有载调压系统，保证设备用电电压稳定在一定的范围内，使用电设备正常工作，降低损耗、减少费用，提高一些用电装置的寿命。

BPK△150-10/35-9Z型分接开关适用于电压等级为6～10kV，最大额定通过电流为150A，额定频率为50Hz，三相任意连接的干式电力变压器。

本说明书介绍了分接开关的原理、技术参数、使用方法、注意事项等供用户定货、使用时参考。

用户在定货和使用前请详细阅读本手册。

由于产品不断改进，说明书上所述内容可能与产品有不同点，请与我公司联系咨询，不另行通知。

分接开关一般是依据用户的订货技术要求制造，选用的分接开关是否满足要求，由用户负责。

2. 分接开关2.1 型号说明2.2 系统特点(1) 开关体积小、重量轻、运行噪声低。

(2) 丝杠传动准确可靠。

(3) 切换采用新式结构，防止由于分接开关故障烧坏变压器。

(4) 采用世界上先进的枪机式机构。

(5) 开关本体采用PLC控制，无触点，具有完善的保护功能。

(6) 远程自动控制器采用平板电脑，具有RS－485接口，用于计算机监控使用，通信地址可自由预置。

(7) 电压稳定范围等参数预置灵活、方便。

2.3 使用条件（1）户内安装使用。

（2）环境温度不大于40℃，不低于-25℃。

（3）相对湿度不超过95%。

（4）海拔高度≤1000m。

（5）无易燃、易爆、腐蚀性气体及导电尘埃。

干式变压器有载分接开关控制器使用说明干式变压器有载分接开关控制器(简称分接开关)是一种用于干式变压器有载调节的电动控制设备。

它能够在变压器运行的情况下，动态地改变变压器的绕组匝数，从而实现对输出电压的调节。

下面是干式变压器有载分接开关控制器的使用说明。

一、主要特点1.精准控制：分接开关控制器利用电动机带动分接开关开关，可以实现变压器在运行状态下对输出电压的精确调节。

2.自动化控制：通过与变压器上的继电器或电子单元相连，可以实现自动化调节和控制，减少了人工操作的需求。

3.快速响应：分接开关控制器可以实现快速调节，可以在几秒钟内完成对变压器输出电压的调节，提高了调节的灵活性和效率。

4.负载适应能力强：分接开关控制器可以适应不同负载条件下的变压器输出电压调节需求，可以满足不同行业和应用场景中的实际需求。

5.可靠性高：分接开关控制器采用可靠的电动机和控制部件，具有较高的工作可靠性和稳定性。

二、使用方法1.连接电源：将分接开关控制器的电源线接入电源插座，并确保电源电压符合设备要求。

2.连接控制信号：将分接开关控制器的控制信号线与变压器上的继电器或电子单元相连，确保能够接收到变压器输出电压的控制信号。

3.调节参数设置：根据实际需求，在分接开关控制器上设置变压器输出电压的调节参数，包括调节范围、调节步长、调节速度等。

4.手动调节：在手动模式下，可以通过手动按钮或旋钮来控制分接开关的动作，实现对变压器输出电压的手动调节。

5.自动调节：在自动模式下，根据实际需求，设置分接开关控制器的自动调节功能，使其能够根据控制信号自动调节变压器输出电压。

6.监控和故障排除：监控分接开关控制器的运行状态，包括电动机的工作情况、控制信号的接收情况等，及时发现故障并进行排除。

三、注意事项1.在使用过程中，要确保分接开关控制器的电源电压和控制信号的电压符合设备的要求，以免对设备造成损坏。

2.在进行自动调节时，要留意控制信号的稳定性和准确性，避免因控制信号不稳定或错误导致变压器输出电压的误调。

前言根据中国工程建设标准化协会（98）建标协字第20号文《关于下达年第三批推荐性标准编制计划的函》的要求，为规范干式电力变压器选用、验收、运行及维护等方面工作，制定本规程本规程是根据国家现行有关标准，结合国内近年来的使用经验和国外资料等进行编制的根据国家计委计标[1986]1649号文<关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知>的要求现批准协会标准干式电力变压器选用验收运行及维护规程编号为推荐给工程建设设计施工和使用单位采用本规程由中国工程建设标准化协会电气工程委员会归口管理北京广安门外南滨河路号电力建设研究所内邮编并负责解释在使用中如发现需要修改和补充之处请将意见和资料径寄解释单位主编单位中国工程建设标准化协会电气工程委员会国家电力公司电力建设研究所沈阳变压器研究所主要起草人马长瀛朱英浩史有德焦西明陈叔涛夏业勤张仲波董振亚中国工程建设标准化协会年月日目次1 总则2 干式电力变压器的选用2.1适用场所2.2基本要求2.3额定容量选择2.4调压温控和风机装置3 设备检验及安装验收3.1设备检验3.2安装3.3验收及试运行4 干式电力变压器的运行及维护4.1运行的基本条件4.2维护4.3不正常运行和处理4.4预防性试验本规程用词说明1 总则1.0.1 为了使干式电力变压器的选用、安装验收、运行及维护做到经济合理、技术先进、供电可靠、确保安全运行，制定本规程1.0.2 本规程适用于交流电压3---35KV干式电力变压器的新建、扩建工程建设及设备运行、维护工作。

干式电抗器、干式接地变压器和干式消弧线圈等同类设备；高于35KV的干式电力变压器可参照本规程使用1.0.3 干式电力变压器产品应符合国家现行技术标准的要求，并应优先选用经国家鉴定、技术先进、节能、符合环保规定的定型产品。

1.04 干式电力变压器的选用、验收、运行及维护除应符合本规程外，尚应符合国家现行有关技术标准的规定。

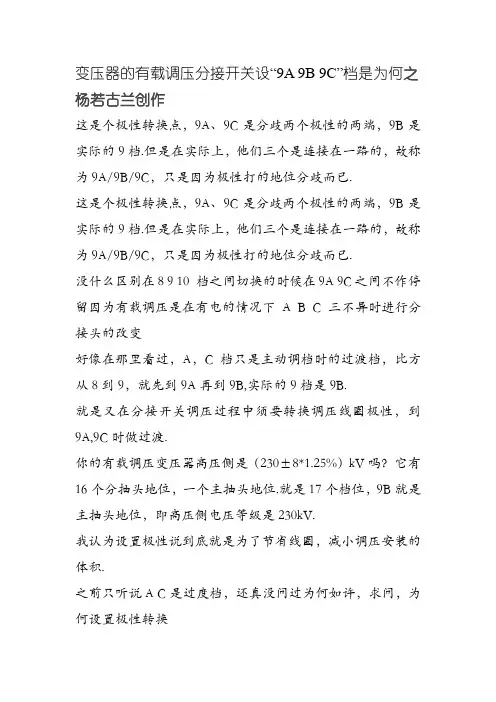

变压器的有载调压分接开关设“9A 9B 9C”档是为何之杨若古兰创作这是个极性转换点，9A、9C是分歧两个极性的两端，9B是实际的9档.但是在实际上，他们三个是连接在一路的，故称为9A/9B/9C，只是因为极性打的地位分歧而已.这是个极性转换点，9A、9C是分歧两个极性的两端，9B是实际的9档.但是在实际上，他们三个是连接在一路的，故称为9A/9B/9C，只是因为极性打的地位分歧而已.没什么区别在8 9 10 档之间切换的时候在9A 9C之间不作停留因为有载调压是在有电的情况下A B C三不异时进行分接头的改变好像在那里看过，A，C档只是主动调档时的过渡档，比方从8到9，就先到9A再到9B,实际的9档是9B.就是又在分接开关调压过程中须要转换调压线圈极性，到9A,9C时做过渡.你的有载调压变压器高压侧是（230±8*1.25%）kV吗？它有16个分抽头地位，一个主抽头地位.就是17个档位，9B就是主抽头地位，即高压侧电压等级是230kV.我认为设置极性说到底就是为了节省线圈，减小调压安装的体积.之前只听说A C是过度档，还真没问过为何如许，求问，为何设置极性转换变压器有载调压开关的内部结构如何，为何测量直流电阻时，其阻值会以额定当位为中间，上下对称呢?配电变压器上用的为例，底座上一端固定有电动机，另一端像个横着放的笼子，内有转轴与电机相连，如果是7档调压的，笼子上就有7根绝缘横窄条，沿圆周分布，每根条上有三个定触头，接到高压三相线圈的同一档位的分接头上，转轴为三相的中性点.转轴上固定有三相的三个动触头，每个动触头包含一个主触头和一个辅助触头，主触头与转轴相联结，主辅触头之间接有过渡电阻，在调压转换分接头时，利用过渡电阻构成相邻两个分接头间的桥接，使负载电流不会间断，并限制桥接回路的电流，使主触头离开定触头时电弧容易熄灭.如果分7档调压，通常可以把第4档作为额定电压档，其上下各有3档，如果每档调压为5%，那么高压每相线圈的7个分接头之间的电压也是各相差5%，其匝数也是额定匝数的5%，因为这些匝数的长度基底细同，导线是一样的，其直流电阻也基底细同了，按额定档位的相直流电阻来说，上下档位的值就是对称的了.就说这些吧.。

YE-1型有载分接开关智能控制器使用说明书山东优逸电气有限公司目录1. 概述 (1)2. 工作环境 (2)3. 技术参数 (2)4. 安装与调整 (2)5. 使用 (6)6. 常见故障及检修 (6)7. 产品代码含义 (7)8. 通讯规约 (8)9. 附录一：产品代码W0-07-2-1BR-09用户接线图 (10)10.附录二：产品代码W0-07-2-1BR-15用户接线图 (11)1.概述1.1主要用途YE-1型有载分接开关智能控制器（以下简称YE-1）主要用来控制有载分接开关，与有载调压变压器组成手动、自动调压系统。

YE-1可以通过RS485通讯接口与上位机直接通讯，在多台运行时（最多8台），通过上位机的设置，将任意几台进行并联控制。

而且YE-1还可以不通过上位机控制，在多台运行时（最多6台），通过RS485接口可直接将任意几台控制器进行并联控制。

1.2适用范围YE-1通过有载分接开关内部的电动操作机构来控制有载分接开关的切换操作，以达到调压目的。

YE-1设有过电压速降和欠电压保护功能，以确保有载分接开关的安全操作。

YE-1可通过轻触按键进行目标电压值、区间延时、调节精确度、装置地址等参数的设置。

YE-1可显示取样电压（信号电压）、分接位置显示。

YE-1还具有可靠的二端电气限位。

YE-1具有多种远控输出接口，档位信号一一对应无源触点输出或档位信号BCD码无源触点输出（触电容量：1A/AC120V或2A/DC30V）及远方控制信号输入（升档、降档、停止动作指令必须提供无源触点），实现有载分接开关远方监视与控制，也可通过RS485通讯接口与上位机通讯进行遥测、遥控、遥信，实现有载分接开关的无触点的远程监视与控制，并可实现多台有载调压变压器的并联控制。

2.工作环境2.1 环境温度最高温度40℃，最低温度-10℃。

2.2 环境湿度不大于85%。

2.3 海拔高度不超过2000m。

2.4 不允许有过剧烈的振动与冲击。

中华人民共和国电力行业标准DL/T574—95有载分接开关运行维修导则中华人民共和国电力工业部1995-06-29批准1995-11-01实施1主题内容与适用范围1.1本标准规定了变压器有载分接开关(以下简称分接开关)的安装投运与运行维修标准。

1.2本标准适用于额定电压为35～220kV电压等级的电力变压器用的国产电阻式油浸分接开关。

1.3电力系统各部门在进行分接开关安装调试、运行维修等方面的工作时应遵守本标准。

1.4进口及其它型号的分接开关应按制造厂规定，可参照本标准的有关条文。

2引用标准GB10230—88有载分接开关GB/T10584—89有载分接开关应用导则GB1094.1—85电力变压器第一部分：总则GBJ148—90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50150—91电气装置安装工程电气设备交接试验标准SD325—89电力系统电压和无功电力技术导则(试行)DLT573—95电力变压器检修导则DLT572—95电力变压器运行规程3名词、术语3.1逐级分接变换不管指令的发出方式如何，在一个指令发出之后，都只能可靠地完成一个分接变换。

3.2连动发出一个指令，失控地连续完成一个以上分接变换。

4现场验收4.1安装验收4.1.1安装(检修)单位应按GBJ148—90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》和GB50150—91《电气装置安装工程电气设备交接试验标准》中有关部分及制造厂安装使用说明书进行安装、检查和调试，并向使用部门进行技术交底。

主要现场验收项目应会同修试或运行部门共同进行。

4.1.2安装前的检查(1)分接开关规范应与设计要求相符，制造厂提供的各项技术资料应齐全。

(2)分接开关及其全部附件应齐全，无锈蚀及机械损坏。

(3)分接开关应有过压力保护装置并应符合GB10230—88《有载分接开关》中有关规定。

(4)分接开关的油流控制继电器可以用气体继电器替代，但必须是挡板式结构，并经过校验，其管径尺寸应符合要求。

1.维护内容和要求(1)有载分接开关投运前，应对油枕进行检查，其油位应正常，应无渗漏油，控制箱要防潮良好。

手动操作一个循环(即升降一个周期)，档位指示器与计数器应正确动作，极限位置的闭锁应可靠，手动与电动控制的联锁也应可靠。

(2)有载分接开关的瓦斯保护，重瓦斯投入跳闸，轻瓦斯发信号。

这跟变压器本体的瓦斯保护要求一样。

我们通常称本体的瓦斯继电器为"大瓦斯"，称有载分接开关的瓦斯继电器为"小瓦斯"。

瓦斯继电器应安装在运行中便于安全放气的位置。

新投运的有载分接开关瓦斯继电器安装后，运行人员有必要时(筒体内有气体)应适时放气。

(3)有载分接开关的电动控制应正确无误，电源可*，各接线端子接触良好。

驱动电动机转动正常，转向正确，其熔断器额定电流按电动机额定电流的2～2.5倍配置。

(4)有载分接开关的电力控制回路，安装在控制屏上的电动操作按钮，与安装在变压器本体上的有载分接开关控制箱上的按钮应完好，电源指示灯和档位指示器应完好，极限位置的电气闭锁应可*。

(5)有载分接开关的电动控制回路应设置电流闭锁装置，其整定值为主变压器额定电流的1.2倍，电流继电器返回系数大于或等于0.9。

当采用自动调压时，主变控制屏上必须有动作记数器，自动电压调节器的电压互感器二次断线闭锁应正确可*。

(6)新装或大修后有载分接开关，应在变压器空载运行时，在主控制室用远方电动操作按钮及在变压器现场的手动设备，试操作一个循环，档位和电压等各项指示正确，极限位置的电气闭锁可*，方可调至调度要求的分接档位以带负荷运行，并加强监视。

(7)值班员根据调度下达的电压曲线及电压信号，自动调压操作。

每次操作应认真检查分接头动作电压电流变化情况(每调一档计为一次)，并做好记录。

(8)两台有载调压变压器并列运行时，允许在变压器85额定负荷电流下进行分接头变换操作。

但不能在单台变压器上连续进行两个分接头变换操作。

需在一台变压器的一个分接头变换操作完成后，再进行另一台变压器的一个分接头变换操作。

电力变压器有载分接调压开关操作标准电力变压器有载分接调压开关操作标准1110kV电力变压器运用的有载调压分接开关大多是镶入型的，具有独自油箱和小油枕的开关。

2有载分接开关的油温不得高于100℃，不低于-25℃。

触头中各单触头的触摸电阻不大于500mu;Omega;。

3修补后及新设备的有载调压开关投入运用前，有必要进行下述程序进行操作实验查看。

3.1投入运用前有必要了解运用阐明书的各项央求，先手动操作后电动操作。

3.2操作实验：在电动机操控回路施加电压之前，查看供应电源的额外值是不是与所央求的数值一同。

查看电动机的电源相序是不是精确，若电源相序错，则断路器跳闸后再扣不上，或许断路器再扣后安排退回初始方位。

3.3逐级操作的查看：按动按钮S1(1;→;m级)或S2(n;→;1级)，坚持按钮在操作方位直至电动机接连，电动安排应只进行一次分接改换操作，且电动机应是主动断开。

3.4做机械限位设备操作实验和电气限位开关操作实验4有载分接开关的操作，容许当值人员在变压器85％额外电流（用该档位的一次电流核算）下进行分接改换操作，跨过额外电流的85％调压时，需经车间技能人员附和。

5有载分接开关每进行一次调压操作一个档位的改换操作结束，须间隔一分钟方可进行第2次的调压操作。

6当调压进程中发作滑档等反常状况时，按黑色急切接连按钮，必要时可翻开操控箱门，断开电源空气开关。

7调压操作须使母线电压坚持在5.9一;6.2kV之间。

8调压开关应防止调到极限方位，即最高级或最等级低方位，每次调压操作均应作记载，并实地查看档位是不是一同，如发现档位纷歧同或调压拒动应当即接连操作，并断开调压设备电源，然后进行查看处理。

9因为有载调压开关的油与变压器本体的油是别离隔的，所以有载调压开关装有反映本身内部缺陷的瓦斯维护,跳开主变两头断路器。

10瓦斯继电器动作后，需进行瓦斯气体剖析，在变压器不带电的状况下翻开变压器顶部继电器的顶盖，复归继电器。

干式变压器日常检查维护作业规定以下是干式变压器日常检查维护作业的一般规定：1. 定期检查变压器外部：- 检查变压器外壳是否有损坏、腐蚀或过热现象。

- 检查接地线是否连接牢固、无松动。

- 检查通风口是否畅通无堵塞、无积尘。

2. 定期检查变压器内部：- 监测绕组温度，确保不超过允许的最高温度。

- 检查绝缘油是否漏油或油位是否正常。

- 检查绝缘表面是否有积尘。

- 检查绝缘子表面是否有受损或裂纹。

3. 定期测试变压器电气性能：- 进行局部放电测试，检测变压器绝缘状况。

- 检查变压器的接地系统和保护装置是否正常工作。

- 测试变压器的绝缘电阻。

4. 定期保养变压器：- 清洁变压器外壳，保持良好的外观。

- 清理绝缘表面的积尘，保持绝缘性能。

- 定期更换绝缘油，确保油质正常。

- 对变压器进行紧固螺栓的检查，确保连接可靠。

总体上，干式变压器的日常检查维护作业应在安全并遵守相关规定的条件下进行，确保变压器的正常运行和安全性能。

具体的作业标准和频率应根据生产厂家的要求、设备的使用环境和使用条件以及当地法规进行确定。

干式变压器日常检查维护作业规定（二）1适用范围1.1本规定适用于容量为6300KVA及以下，电压为35KV及以下的干式变压器日常检查维护作业及安全操作规范。

1.2适用人员：已经过培训并取得有效电工证操作手、修理工和专业维修保养作业人员。

2规范性引用文件GB1094.11-____ 干式电力变压器GB/T10228-____ 干式电力变压器技术参数和要求3 现场责任3.1 电工(修理工)是执行本规定的第一责任人。

3.2 电工(修理工)对设备安全操作及日常检查维护的全面性、故障或故障隐患报告的及时性以及发现与处理故障或故障隐患后所采取措施的及时有效性负有责任。

在日常检查维护、操作过程中发现设备存在故障或故障隐患，应及时报分公司设备主管。

3.3 分公司设备主管对故障处理、故障信息及时上报负有责任。

在接到电工(修理工)上报的故障或故障隐患后，分公司设备主管应根据故障性质及时采取有效防范和修复措施，防止故障进一步扩大，对不能处理的故障或故障隐患，应及时上报分公司主管领导。

有载调压开关检修项目工艺要求和质量标准：11.1 大修项目11.1.1分接开关芯体吊芯检查、维修、调试；11.1.2分接开关油室的清洗、检漏与维护；11.1.3驱动机构检查、清扫、加油与维护；11.1.4储油柜及其附件的检查与维护；11.1.5油流控制继电器（或气体继电器）、过压力继电器、压力释放装置的检查、维护与校验；11.1.6自动控制装置的检查；11.1.7储油柜及油室中绝缘油的处理；11.1.8电动机构及其他附件的检查、维护与调试；11.1.9各部位密封检查，渗漏油处理；11.1.10电气控制回路的检查、维修与调试；11.1.11分接开关与电动机构的连接校验与调试。

11.2 小修项目11.2.1机械传动部位与传动齿轮盒的检查与加油；11.2.2电动机构箱的检查与清扫；11.2.3各部位的密封检查；11.2.4油流控制继电器（或气体继电器）、过压力继电器、压力释放装置的检查；11.2.5电气控制回路的检查。

11.3 作业项目、工艺要求和质量标准（见表5）表5 作业项目、工艺要求和质量标准序号名称具体内容工艺要求和质量标准存在危害1.开始2.准备工作2.1按照表3、表4要求准备工器具、材料和安全工用具并进行检查。

1）工器具、材料应进行检查，安全工器具须有能证明试验合格的标签或试验报告。

3.办理工作票及安全措施1）办理变电站第一（二）种工作票，需提前一天送至变电站。

4.排油4.1 检查4.1.1电动机构与分接位置指示盘的读数是否在整定工作位置，若不在此工作位置，应进行调整。

1）变压器大修进行到吊罩检查阶段时，同时开始有载调压开关的大修工作；2）整定位置按说明书规定。

4.2有载调压开4.2.1打开抽油管阀门，松开头盖上1）油罐、油桶、管路、滤油机、油泵等应保持·低压触电关油室排油排气溢油螺钉，排尽绝缘油，并进行油过滤。

清洁干燥，无灰尘杂质和水份；2）有载调压开关油室放油，过滤合格后注入油罐密封；·油污染地面人员滑倒、摔伤·发生火灾·污染环境5.分接开关解体5.1拆除水平连杆5.1.1拆除电动机构与分接开关的水平连杆5.2卸除头盖5.2.1松开油室头盖上24只M10螺栓，然后卸除头盖。

电力变压器有载分接调压开关操作规范【建筑工程类独家文档首发】电力变压器有载分接调压开关操作规范1 110kV电力变压器使用的有载调压分接开关大多是镶入型的，具有单独油箱和小油枕的开关。

2 有载分接开关的油温不得高于100℃，不低于-25℃。

触头中各单触头的接触电阻不大于500&mu;&Omega;。

3 检修后及新安装的有载调压开关投入使用前，必须进行下述程序进行操作试验检查。

3.1 投入使用前必须熟悉使用说明书的各项要求，先手动操作后电动操作。

3.2 操作试验：在电动机控制回路施加电压之前，检查供给电源的额定值是否与所要求的数值一致。

检查电动机的电源相序是否正确，若电源相序错，则断路器跳闸后再扣不上，或者断路器再扣后机构退回原始位置。

3.3 逐级操作的检查：按动按钮S1(1m级)或S2(n1级)，保持按钮在操作位置直至电动机停止，电动机构应只进行一次分接变换操作，且电动机应是自动断开。

3.4 做机械限位装置操作试验和电气限位开关操作试验4 有载分接开关的操作，允许当值人员在变压器85％额定电流（用该档位的一次电流计算）下进行分接变换操作，超过额定电流的85％调压时，需经车间技术人员同意。

5 有载分接开关每进行一次调压操作一个档位的变换操作完毕，须间隔一分钟方可进行第二次的调压操作。

6 当调压过程中发生滑档等异常情况时，按黑色紧急停止按钮，必要时可打开控制箱门，断开电源空气开关。

7 调压操作须使母线电压保持在5.96.2kV之间。

8 调压开关应避免调到极限位置，即最高档或最低档位置，每次调压操作均应作记录，并实地检查档位是否一致，如发现档位不一致或调压拒动应立即停止操作，并断开调压装置电源，然后进行检查处理。

9 由于有载调压开关的油与变压器本体的油是分隔开的，所以有载调压开关装有反映自身内部故障的瓦斯保护, 跳开主变两侧断路器。

10瓦斯继电器动作后，需进行瓦斯气体分析，在变压器不带电的情况下打开变压器顶部继电器的顶盖，复归继电器。

YJK-1型有载分接开关智能控制器使用说明书哈尔滨腾远电器有限公司目录1.概述 (1)2.工作环境 (1)3.技术参数 (2)4.安装与调整 (2)5.使用 (4)6.常见故障及检修 (5)7.产品代码含义 (5)8.通讯规约 (6)9.附录一：代码Z0-07-2-1BR-15原理图 (9)10.附录二：代码Z0-07-3-1BR-15原理图 (10)11.附录三：代码Z0-07-2-1BR-09接线图 (11)12.附录四：代码Z0-07-3-1BR-09接线图 (12)1.概述：1.1主要用途YJK-1型有载分接开关智能控制器（以下简称YJK-1）主要用来控制有载分接开关，与有载调压变压器组成手动、自动、远控调压系统。

YJK-1可以通过RS485通讯接口与上位机直接通讯，在多台运行时（最多5台），通过上位机的设置，将任意几台进行并联控制。

而且YJK-1还可以不通过上位机控制，在多台运行时[最多4台]，通过RS485接口可直接将任意几台控制器进行并联控制。

1.2适用范围YJK-1通过有载分接开关内部的电动操作机构来控制有载分接开关的切换操作，以达到调压目的。

YJK-1设有过电压速降，和欠电压保护功能，以确保有载分接开关的安全操作。

YJK-1可通过轻触按键进行基准电压、调压精度（灵敏度）、延时时间、并联机号等参数据的设置。

YJK-1可显示取样电压（信号电压）、动作次数及分接位置显示。

YJK-1还具有可靠的二端电气限位。

YJK-1具有多种远控输出接口，档位信号一一对应无源接点输出或档位信号BCD码触点输出（触点容量：1A/AC120V或2A/DC30V）及远方控制信号输入（升档、降档、停止动作指令必须提供无源角点），实现有载分接开关远方监视与控制，也可通过RS485通讯接口与上位机通讯进行遥测、遥控、遥信，实现有载分接开关的无触点的远方监视与控制，并可实现多台有载调压变压器的并联控制。

2.工作环境2.1 周围空气最高温度40℃，最低温度-10℃。

输变电标准讲解资料《有载分接开关运行维修导则》（DL/T574-95）2008年8月目录一、前言二、主要内容与适应范围安装验收三、投运验收四、运行五、维护与故障处理六、有载分接开关的试验七、附录：关于MR公司有载分接开关的一些资料一、前言：《有载分接开关运行维修导则》的编写开始于1992年，受原能源部电力司的委托，由江苏省电力局牵头组织编写了“初稿”、“征求意见稿”和“报批稿”，于1995年6月24日批准，1995年11月1日实施。

这是我国电力系统有载分接开关运行与维修的行业标准，《有载分接开关运行维修导则》的贯彻实施，规范了我国电力行业有载分接开关的运行管理与维修工艺。

当时有载分接开关虽然得到了广泛的应用，但在制造质量，运行管理与维修测试方面还存在不少极待解决的问题。

使用单位对有载分接开关的结构性能，运行管理及其维修测试方面的知识、技能还很不适应，有的单位装而不调，用而不修。

虽然装了有载分接开关却又不敢进行正常调压，形同无载分接开关。

有的单位虽然使用有载调压方式，但又不进行吊芯维修。

制造部门与运行使用部门缺乏沟通，当时又没有一本适合电力部门使用的行业标准，处于无章可循的不正常状态。

按当时资料的统计，有载分接开关的故障占有载调压变压器故障的30～60％，这对安全优质供电构成严重的威胁。

为此极需制订一本有载分接开关在安装验收、运行维修方面的行业标准，并应得到国内制造行业的支持与认可，具有可操作性，适用于基层从事有载分接开关运行、检修、调试的工程技术人员及现场工作人员使用的实用标准。

DL／T574－95《有载分接开关运行维修导则》就是在这样的现状和需要的情况下形成的，是一项十分有意义的工作。

《导则》实施贯彻七年来在各方的努力下，有载分接开关的产品质量与管理运行水平都有了很大的提高，但发展不平衡。

为了进一步提高有载分接开关的安全运行水平，充分发挥有载分接开关的调压功能，确保供电电压质量，正确理解并认真贯彻《导则》的各项条款是十分必要的。

干式变压器电压调整
说明
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢0 例如：对电压为10000 + 2×2.5%V 的变压器，其铭牌电压如下：
若当地电网电压为10kV ，则分接片应接3-4
档，见图3或图6。

当输入电压偏高（10500V ）时，在确保高压断电情况下，将分接片的连接片往上接，见图4或图7；当输入电压偏低（9500V ）时，在确保高压断电情况下，将分接片的连接片往下接，见图5或图8。

图3 图4 图5
图6 图7 图8
11.1.2有载调压时，请参看有载调压分接开关使用说明书，在断电情况下，分接开关调试正常后方可投入运行。
