普通卧式车床CA6140主要结构技术参数

CA6140型卧式车床主要结构CA6140型卧式车床主要结构（一）主轴箱CA6140车床的主轴箱包括：箱体、主轴部件、传动机构、操纵机构、换向装置、制动装置和润滑装置等。

其功用在于支承主轴和传动其旋转，并使其实现起动、停止、变速和换向等。

机床的主轴箱是一个比较复杂的运动部件，它的装配图包括展开图、各种向视图和剖面图，以表示出主轴箱的所有零件及其装配关系。

1、主轴部件主轴部件是主轴箱最重要的部分，由主轴、主轴轴承和主轴上的传动件、密封件等组成。

主轴前端可安装卡盘，用以夹持工件，并由其带动旋转。

主轴的旋转精度、刚度和抗振性等对工件的加工精度和表面粗糙度有直接影响，因此对主轴部件的要求较高。

CA6140型车床的主轴是一个空心阶梯轴。

其内孔是用于通过棒料或卸下顶尖时所用的铁棒，也可用于通过气动、液压或电动夹紧驱动装置的传动杆。

主轴前端有精密的莫氏6号锥孔，用来安装顶尖或心轴，利用锥面配合的摩擦力直接带动心轴和工件转动。

主轴后端的锥孔是工艺孔。

CA6140型卧式车床的主轴部件在结构上做了较大改进，由原来的三支承结构改为两支承结构；由前端轴向定位改为后端轴向定位。

前轴承为P级精度的双列短圆柱滚子轴承，用于承受径向力。

后轴承为一个推力球轴承和角接触球轴承，分别用于承受轴向力和径向力。

主轴的轴承的润滑都是由润滑油泵供油，润滑油通过进油孔对轴承进行充分润滑，并带走轴承运转所产生的热量。

为了避免漏油，前后轴承均采用了油沟式密封装置。

主轴旋转时，依靠离心力的作用，把经过轴承向外流出的润滑油甩到轴承端盖的接油槽里，然后经回油孔流回主轴箱。

主轴上装有三个齿轮，前端处为斜齿圆柱齿轮，可使主轴传动平稳，传动时齿轮作用在主轴上的轴向力与进给力方向相反，因此可减少主轴前支承所承受的轴向力。

主轴前端安装卡盘、拨盘或其它夹具的部分有多种结构形式。

2、开停和换向装置CA6140型卧式车床采用的双向多片式摩擦离合器实现主轴的开停和换向。

普通卧式车床CA6140主要结构技术参数
一、机床床身
二、主轴箱
主轴箱是普通卧式车床CA6140的核心部件，包括主轴、轴承、传动装置和润滑装置等。

主轴采用优质合金钢制造，经过热处理，具有高强度和耐磨性。

轴承选用精密支撑轴承，能够承受较大的径向和轴向负荷。

传动装置采用齿轮传动和变速器，可实现多种转速的调整。

润滑装置通过油泵和管路，为主轴箱提供充足的润滑油。

三、刀塔
四、刀架
五、尾座
尾座是普通卧式车床CA6140的辅助设备，用于支撑和定位长而细的工件，以防止工件在加工过程中的偏移和振动。

尾座的运动有进给装置和伺服电机控制，具有良好的稳定性和可靠性。

六、润滑系统
1. 最大加工直径：400mm
2. 最大加工长度：1000mm
3. 主轴转速范围：10-2000rpm
4. 主轴孔径：55mm
5. 刀架行程：220mm
6. 刀架快进速度：4m/min
7. X轴行程：240mm
8. Z轴行程：1000mm
9. X、Z轴快速移动速度：4m/min
10. 重复定位精度：0.01mm
11. 主电机功率：7.5kw
综上所述，普通卧式车床CA6140主要由机床床身、主轴箱、刀塔、刀架、尾座和润滑系统等部分组成，它具有结构合理、精度高、稳定可靠等特点，适用于各种中小型工件的加工。

第四章CA6140型卧式车床概述一、车床的分类车床可分为：①普通（卧式）车床；②立式车床（主要用于外形为非回转体的零件的车削加工）；③半自动及自动车床；④仿形车床；⑤专门化车床（如铲齿车床、凸轮轴车床、曲轴车床、轧辊车床等）等。

其中以普通车床应用最广泛。

二、车床的运动主运动——工件的回转运动进给运动——刀架的移动第一节CA6140型卧式车床简介一、工艺范围普通车床的工艺范围很广，它可以车削：内、外圆柱面、圆锥面、成形回转面、环行槽，以及车削端面和各种螺纹，还可以进行钻孔、扩孔、攻丝、套丝和滚花等工作。

二、组成(图4-1)三、主要技术参数40 —最大工件回转直径400mm见书P.72 。

（[注]主轴内孔直径50mm；最大棒料直径48mm）第二节CA6140型卧式车床传动系统图1．传动系统图——用简化符号将动力源、执行件以及所有的传动元件以展开图的形式绘制的平面图。

（见图4-2）2．展开图——（1）由于传动系统图是平面图，有些元件可能被遮挡住，所以要利用展开图。

（2）展开图的轴向反映了各元件真实的相对位置关系。

（3）展开图的径向：①相啮合齿轮所在两轴反映真实的相对位置关系②其余则不能反映真实的相对位置关系3．根据图4-2认识有关的符号及含义①电动机（动力源）②主轴（执行件）③刀架（执行件）⑤齿轮传动⑥ 轴（Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、……）（轴号在图中必须标出） ⑦ 蜗杆传动⑧ 挂轮（交换齿轮）⑨ 换向机构 （参考 图4-3 ）⑩ 轴承⑾ 离合器（M 1、M 2、M 3、……）（注意离合器的位置及用途）4．分析传动系统图的步骤（以每条传动链看）a ）找两端，连中间；b ）确定计算位移；c ）写出传动路线表达式；d ）写出运动平衡式（或还需化简成“换置公式”）。

[注]i1u一、主 传 动（主运动传动链）1．两端件及计算位移电动机主轴（n电= 1450 r / min）（n z）2．传动方式及传动路线表达式（1）传动方式①定比传动—带传动a）降速b）柔性传动（减振、吸振）c）可较远距离传递②双向片式摩擦离合器可在电机不停机状态下，使主轴：a）正转（并与换向机构配合）b）反转c）停止转动③背轮机构（ⅢⅤ）可合理利用径向空间（注意：图中Ⅲ轴与Ⅴ轴同轴线）④高速分支利用M2，使Ⅲ轴的运动直接传到Ⅵ轴（主轴）⑤斜齿轮副Ⅴ—Ⅵ之间用了一对斜齿轮传动（定比传动），目的一是使传动平稳；二是在低速时，可比直齿轮传动受力大。

本机床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔，铰孔和拉油槽等工作。

结构特点：1、床身宽于一般车床，具有较高的刚度，导轨面经中频淬火，经久耐用。

2、机床操作灵便集中，溜板设有快移机构。

采用单手柄形象化操作，宜人性好。

3、机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力高速切削。

主轴孔径大，可选用附件齐全。

技术参数项目单位规格床身上最大回转直径mm 400刀架上回转直径mm 210二顶尖间距离mm 1000主轴通孔直径mm 52；76；80主轴头形式—A6；C8；D8床身导轨宽度mm 400床身导轨硬度RC 52主轴转速范围（24） r/min 10-1400进给量范围（标准）mm/r 0.08-1.59进给量范围（细进给）mm/r 0.028-0.054进给量范围（加大进给）mm/r 1.71-6.33加工公制螺纹范围（44种）mm 1-192加工英制螺纹范围（20种）tpi 24-2加工模数螺纹范围（39种）mm 0.25-48加工径节螺纹范围（37种）DP 96-1主电机功率Kw 7.5机床净重Kg 2070机床轮廓尺寸（长×宽×高）mm 2668×1000×1267机床包装尺寸（长×宽×高）mm 2800×1260×1760C6140型卧式车床主要组成部分的作用1挂轮箱2主轴箱3刀架4溜板箱5尾座6床身导轨7后床脚8丝杆9光杆10操纵杆11前床脚12进给箱1、主轴箱支撑主轴并带动工件作回转运动。

箱内装有齿轮、轴等零件，组成变速传动机构，变换箱外手柄位置，可使主轴得到多种不同的转速。

2、进给箱是进给传动系统的变速机构。

它把交换齿轮箱传递来的运动，经过变速后传递给丝杆，以实现各种螺纹的车削或机动进给。

3、交换齿轮箱用来将主轴的回转运动传递到进给箱。

更换箱内的齿轮，配合进给箱变速机构，可以得到车削各种螺距的螺纹的进给运动；并满足车削时对不同纵、横向进给量的需求。

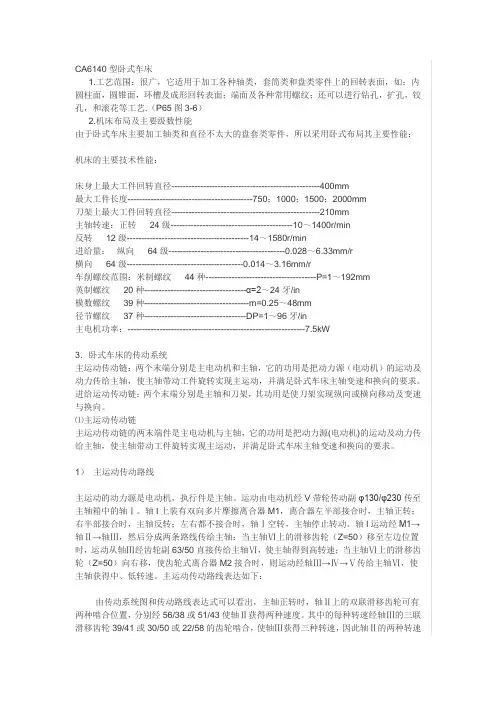

CA6140型卧式车床1.工艺范围：很广，它适用于加工各种轴类，套筒类和盘类零件上的回转表面，如：内圆柱面，圆锥面，环槽及成形回转表面；端面及各种常用螺纹；还可以进行钻孔，扩孔，铰孔，和滚花等工艺.（P65图3-6）2.机床布局及主要级数性能由于卧式车床主要加工轴类和直径不太大的盘套类零件，所以采用卧式布局其主要性能：机床的主要技术性能：床身上最大工件回转直径---------------------------------------------------400mm最大工件长度-------------------------------------------750；1000；1500；2000mm刀架上最大工件回转直径---------------------------------------------------210mm主轴转速：正转24级------------------------------------------10～1400r/min反转12级------------------------------------------14～1580r/min进给量：纵向64级----------------------------------------0.028～6.33mm/r横向64级----------------------------------------0.014～3.16mm/r车削螺纹范围：米制螺纹44种--------------------------------------P=1～192mm英制螺纹20种-----------------------------------α=2～24牙/in模数螺纹39种------------------------------------m=0.25～48mm径节螺纹37种-----------------------------------DP=1～96牙/in主电机功率：-------------------------------------------------------------7.5kW3．卧式车床的传动系统主运动传动链：两个末端分别是主电动机和主轴，它的功用是把动力源（电动机）的运动及动力传给主轴，使主轴带动工件旋转实现主运动，并满足卧式车床主轴变速和换向的要求。

第五章普通车床一、车床的用途车床是用车刀‎进行切削加工‎的机床，主要用于加工‎零件的各种回‎转表面，如内外圆柱表‎面、内外圆锥表面‎、成形回转表面‎以及回转体的‎端面等。

在车床上，除使用车刀进‎行加工外，还可以使用各‎种孔加工刀具‎(如钻头、铰刀等)进行孔加工或‎者用镗刀加工‎较大的内孔表‎面。

二、车床的运动车床依靠车刀‎和工件之间的‎相对运动，来形成被加工‎零件的表面。

（－）表面成形运动‎1. 工件的旋转运‎动这是车床的主‎运动，使工件得到所‎需要的切削速‎度，主运动的速度‎较高，消耗功率最大‎。

2. 刀具的直线移‎动这是车床的进‎给运动。

车外圆时，车刀沿平行于‎工件轴线的方‎向移动称纵向‎进给运动；车端面时，车刀沿垂直于‎工件轴线方向‎的移动称横向‎进给运动。

车削螺纹时，工件的旋转运‎动和刀具的直‎线移动形成复‎合的成形运动‎——螺旋运动。

（二）辅助运动车床还有切入‎(吃刀，进刀)运动，使刀具相对工‎件切入一定深‎度，达到工件所需‎的尺寸。

此外，有的还有刀架‎纵、横向的快移运‎动。

三、车床的分类为了适应不同‎的加工要求，车床可分为传‎统的普通车床‎和数控车床。

普通车床分为‎很多种类。

按其结构和用‎途的不同，主要可分为以‎下几类。

l) 卧式车床及落‎地车床；2) 立式车床；3) 转塔车床；4) 仪表车床；5) 单轴自动和半‎自动车床；6) 多轴自动和半‎自动车床；7) 仿形车床及多‎刀车床；8) 专门化车床，如凸轮轴车床‎、曲轴车床、活塞车床及铲‎齿车床等。

9) 在大批大量生‎产中，还使用各种专‎用车床。

第一节 CA6140‎型卧式车床及‎其传动系统一、机床的工艺范‎围CA6140‎型卧式车床的‎工艺范围很广‎，能进行多种表‎面的加工：各种轴类、套类和盘类零‎件上的回转表‎面，如车削内外圆‎柱面、圆锥面、环槽及成形回‎转面；车削端面；车削螺纹；还可以进行钻‎孔、扩孔、铰孔和滚花等‎工作，见图5-l。

第一章 CA6140型卧式车床概述1.1 CA6140型卧式车床的功用CA6140型卧式车床是我国自行设计制造的新型产品，通用性强，加工范围广，适用于加工各种轴类、套筒类和盘类零件上的回转表面，例如车削内外圆柱面、圆锥面、环槽及成型回转表面，加工端面及加工各种常用的公制、英制、模数制和径节制螺纹，还能进行钻孔、铰孔、滚花等工作。

1.2 CA6140卧式车床的工作原理及主要结构CA6140型卧式车床主要由主轴箱，进给箱，溜板箱，光杠与丝杠等组成，见下图1—1。

主轴箱：又称床头箱，它的主要任务是将主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正反两种转向的不同转速，同时主轴箱分出部分动力将运动传给进给箱。

主轴箱中等主轴是车床的关键零件。

主轴在轴承上运转的平稳性直接影响工件的加工质量，一旦主轴的旋转精度降低，则机床的使用价值就会降低。

进给箱：又称走刀箱，进给箱中装有进给运动的变速机构，调整其变速机构，可得到所需的进给量或螺距，通过光杠或丝杠将运动传至刀架以进行切削。

溜板箱：是车床进给运动的操纵箱，内装有将光杠和丝杠的旋转运动变成刀架直线1—主轴箱 2—刀架 3—尾座 4—床身 5、9—床腿6—光杠 7—丝杠 8—溜板箱 10—进给箱 11—挂轮变速机构图1—1 CA6140型普通车床的外形运动的机构，通过光杠传动实现刀架的纵向进给运动、横向进给运动和快速移动，通过丝杠带动刀架作纵向直线运动，以便车削螺纹。

丝杠与光杠：用以联接进给箱与溜板箱，并把进给箱的运动和动力传给溜板箱，使溜板箱获得纵向直线运动。

丝杠是专门用来车削各种螺纹而设置的，在进行工件的其他表面车削时，只用光杠，不用丝杠。

同学们要结合溜板箱的内容区分光杠与丝杠的区别。

CA6140型卧式车床具有以下机构，依便于操作。

1）、主轴变速操作机构主轴箱内共有7个滑动齿轮，其中5个是用于改变主轴速度的，这5个滑动齿轮分别由两套操纵机构操纵。

2）、双向多片式摩擦离合器离合器是一种操纵机构，它用来使同轴线的两轴或轴与轴上空套传动件随时接合或脱开，以实现机床运动的启动、停止、变速和变向。
