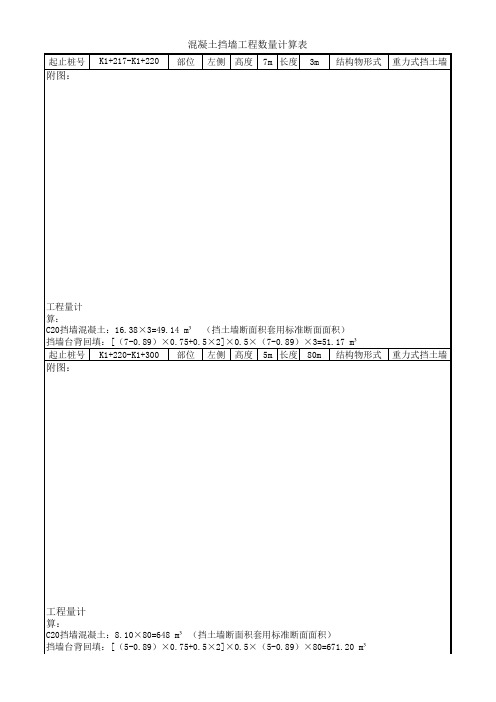

混凝土挡墙工程数量计算表计算： 施工单位： 监理单位： 业主：本页小计：C20挡墙混凝土：697.14 m³挡墙台背回填：722.37 m³混凝土挡墙工程数量计算表工程量计算：计算： 施工单位： 监理单位：业主：混凝土挡墙工程数量计算表本页小计：C20挡墙混凝土：706.46 m³挡墙台背回填：681.61 m³本页小计：C20挡墙混凝土：1403.60 m³挡墙台背回填：1403.98m³C20挡墙混凝土：3.07×98=300.86 m³ （挡土墙断面积套用标准断面面积）挡墙台背回填：[（3-0.89）×0.75+0.5×2]×0.5×（3-0.89）×98=267.05m³工程量计算：计算：施工单位： 监理单 业主：混凝土挡墙工程数量计算表挡墙台背回填：[（6-0.89）×0.75+0.5×2]×0.5×（6-0.89）×40=493.88 m³本页小计：C20挡墙混凝土：525.14 m³挡墙台背回填：680.96 m³本页小计：C20挡墙混凝土：1928.74 m³挡墙台背回填：2084.94m³C20挡墙混凝土：11.9×40=476 m³ （挡土墙断面积套用标准断面面积）工程量计算：计算： 施工单位： 监理单位：业主：混凝土挡墙工程数量计算表挡墙台背回填：[（4-0.89）×0.75+0.5×2]×0.5×（4-0.89）×40=207.28 m³本页小计：C20挡墙混凝土：850.80 m³挡墙台背回填：878.48 m³本页小计：C20挡墙混凝土：2779.54 m³挡墙台背回填：2963.42m³C20挡墙混凝土：5.07×40=202.80 m³ （挡土墙断面积套用标准断面面积）工程量计算：计算： 施工单位：监理单位： 业主：挡墙台背回填：[（4-0.89）×0.75+0.5×2]×0.5×（4-0.89）×20=103.64 m³本页小计：C20挡墙混凝土：224.20 m³挡墙台背回填：212.64 m³本页小计：C20挡墙混凝土：3003.74 m³挡墙台背回填：3176.06m³C20挡墙混凝土：5.07×20=101.40 m³ （挡土墙断面积套用标准断面面积）工程量计算：计算： 施工单位：监理单位：业主：挡墙台背回填：[（4-0.89）×0.75+0.5×2]×0.5×（4-0.89）×20=103.64 m³本页小计：C20挡墙混凝土：224.20 m³挡墙台背回填：212.64 m³本页小计：C20挡墙混凝土：3003.74 m³挡墙台背回填：3176.06m³C20挡墙混凝土：5.07×20=101.40 m³ （挡土墙断面积套用标准断面面积）。
工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。
按要求平整场地，土壤类别为Ⅲ类（坚土），大部分场地挖填找平厚度在±30cm以内，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。
计算人工场地平整的工程量。
图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。
图2 人工平整场地示意图例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如图所示。
土类为Ⅱ类普通土，常年地下水位为-2.40m。
计算人工开挖土方的工程量。
图3 某工程场地示意图例4.某建筑物基础平面及剖面如图所示。
已知设计室外地坪以下砖基础体积为15.85m3，混凝土垫层体积为2.86m3，室内地面厚度为180mm，工作面C=300mm，土质为Ⅱ类普通土。
要求挖出土方堆于现场，回填后余下的土外运。
试对土石方工程相关项目进行列项，并计算各分项工程量。
图4 某建筑物基础平面及剖面图a) 平面图b）基础1-1剖面图例5.如图所示，现场土质为Ⅱ类普通土，地槽双面支挡土板，墙厚240mm，计算人工挖地槽和支挡土板工程量。
支挡土板沟槽平面图图5 支挡土板沟槽平面图例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度1.5m，挖土深度2.3m，其施工方案如图示。
编制其工程量清单计价表。
图6 独立柱基础结构示意图a)独立柱基础平面图b）独立柱基础剖面图例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，内墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。
门窗及墙体埋件见下表图7 某办公楼工程示意图例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m时，计算砖基础工程量。
例9.某建筑物如图所示。
内外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。
内、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。
一、超高起始计算高度：是指柱从这个高度以上的部分计算超高。
可以输入具体的高度，或选择“从底开始全部计算超高”。
例如有些地图例说明：柱截面尺寸为：400mm*400mm，超出3.6m以上每增1m计算一个超高，不足1m按1m计算，计算柱的超高模板面积。
（1）选项0（不分段，计算总量）：柱顶标高-柱底标高解释：按超过“超高计算高度”部分的工程量计算柱超高模板面积=0.4*4*1.4=2.24m2（2）选项1（不分段，计算总量×超高系数（超高顶面-超高起始高度））解释：超高系数指"超高顶面-超高起始高度"后的数值，超高工程量为：计算总量×超高系数.超高系数=超高顶面-超高起始高度=5-3.6=1.4m柱超高模板面积=（0.4*4*1.4）*1.4=3.136m2（3）选项2（不分段，计算总量×超高数量）解释：通过“超高分段高度”和“超高数量取舍方式”计算出超高数量，超高工程量为计算总量×超高数量。
超高分段高度:在计算规则中通常会有类似这样的规定：“超过3.6m 时，每超过1m（不足1m者按1m计）”。
软件中的超高分段高度就是指的这个每超过多少米。
超高数量取舍方法:提供三种方式：不足分段高度或舍去；或进一；或四舍五入。
超高数量=（超高顶面-超高起始高度）/超高分段高度，然后取整。
超高数量：5-3.6=1.4m，不足1m按照1m计算，所以超高数量为2。
柱超高模板面积=（0.4*1.4*4）*2=4.48m2分析：按照规定，此柱应该分为2段计算，一段为1m,一段为0.4m，柱超高模板面积=((0.4*1)*4)*1+((0.4*0.4)*4)*2=2.88m2注意：超高算法按各地计算规则默认设置，但有些规则未明确注明，所以默认的“超高分段计算方法”可能与您的期望不符，当出现这种情况时请按上述介绍的四种算法调整。
工程量清单及工程量计算规则一、工程量计算规则概述1.工程量的概念工程量是以物理计量单位或自然计量单位表示的各具体的建筑分项工程和结构构件的数量标准。
2.工程量计算的依据（1）中华人民共和国建设部《建设工程工程量清单计价规范GB 50500-2003》。
（2）中华人民共和国建设部《建筑工程建筑面积计算规范GB/T 50353-2005》。
（3）工程设计文件、施工图纸及答疑、设计说明书、相关图集、设计变更资料、会审记录等。
（4）经审定的施工组织设计或施工方案。
（5）工程施工合同、招标文件的商务条款。
3.工程量计算的一般顺序工程量计算是编制工程量清单的重要环节，也是投标报价的重要基础。
为了准确快速地计算工程量，避免发生多算、少算、重复计算的现象，计算时应按一定的顺序及方法进行，一般来说，土建工程部分先计算建筑面积，然后计算分部分项工程量。
在安排各分部工程计算顺序时，可以按照《建设工程工程量清单计价规范GB 50500-2003》附录中的工程量计算规则的顺序或按照施工顺序依次进行计算。
通常计算顺序为：（建筑面积）→土（石）方工程→桩与地基基础工程→砌筑工程→混凝土及钢筋混凝土工程→厂库房大门、特种门、木结构工程→金属结构工程→屋面及防水工程→防腐、隔热、保温工程→装饰工程→措施项目等。
而对于同一分部工程中的不同分项工程量的计算，一般可采用以下顺序：（1）按顺时针顺序计算，从平面图左上角开始，按顺时针方向逐步计算，绕一周后回到左上角。
此方法适用于计算外墙及其基础、室内楼地面、天棚等。
（2）按横竖顺序计算，从平面图上的横竖方向，从左到右，先外后内，先横后竖，先上后下逐步计算。
此方法适用于计算内墙及其基础、间壁墙等。
（3）按编号顺序计算，按照图纸上注明的编号顺序计算，如钢筋混凝土构件、门窗、金属结构等，可按照图样的编号进行计算。
（4）按轴线顺序计算，对于复杂的工程，计算墙体、柱、内外粉刷时，仅按上述顺序计算，可能发生重复或遗漏，这时，可按图纸上的轴线顺序进行计算，并将其部位以轴线号表示出来。
4.统筹法计算工程量（1）统筹法计算工程量打破了按照规范顺序或按照施工顺序的工程量计算顺序，而是根据施工图样中大量图形线、面数据之间“集中”、“共需”的关系，找出工程量的变化规律，利用其几何共同性，统筹安排数据的计算。
（2）特点。
统筹程序、合理安排；一次算出、多次使用；结合实际、灵活机动。
统筹法计算工程量应根据工程量计算自身的规律，抓住共性因素，统筹安排计算顺序，使已算出的数据能为以后的分部分项工程的计算所利用，减少计算过程中的重复性，提高计算效率。
（3）统筹法计算工程量的核心根据统筹的顺序首先计算出若干工程量计算的基数，而这些基数能在以后的计算中反复使用。
工程量计算基数并不确定，不同的工程可以归纳出不同的基数，但对于大多数工程而言，“三线一面”是其共有的基数。
“三线”指的是外墙中心线、外墙外边线、内墙净长线。
“一面”指的是建筑物的首层建筑面积。
（三）建筑面积计算规则1.建筑面积的概念建筑面积，也称建筑展开面积，指建筑物的各层水平面积相加后的总面积。
它包括建筑使用面积、辅助面积和结构面积。
（1）使用面积是指建筑物各层平面布置中，可直接为生产或生活使用的净面积和，如居住生活间、工作间和生产间等的净面积。
（2）辅助面积是指建筑物各层平面布置中为辅助生产或生活所占净面积的总和，如楼梯间、走道间、电梯井等。
使用面积与辅助面积的总和为“有效面积”。
（3）结构面积是指建筑物各层平面布置中的墙体、柱、通风道等结构所占面积的总和。
2．建筑面积的作用（1）建筑面积反映了建筑规模的大小，它是国家编制基本建设计划、控制投资规模的一项重要技术指标。
（2）建筑面积是检查控制施工进度、竣工任务的重要指标，如已完工面积、竣工面积、在建面积是以建筑面积为指标表示的。
（3）建筑面积是初步设计阶段选择概算指标的重要依据之一。
（4）建筑面积是计算面积利用系数、土地利用系数及单位建筑面积经济指标的依据。
土地利用系数是用建筑面积除以建筑物3.建筑面积的计算规则（1）单层建筑物的建筑面积计算①单层建筑物的建筑面积，应按其外墙勒脚以上结构的外围水平面积计算，即建筑面积是以外墙体的正墙身外边线为准进行计算的。
如图 4.1所示。
图4.1 单层建筑物的建筑面积建筑面积可按如下公式计算：S=L×B （4-1）式中：S——单层建筑物的建筑面积（m2）L——两端山墙勒脚以上外表面水平长度（m）B——两端纵墙勒脚以上外表面水平长度（m）备注：a.高度在2.20m及以上者应计算全面积；高度不足2.20m者应计算1/2面积。
b.利用坡屋顶内空间时净高超过2.10m的部位应计算全面积；净高在1.20m至2.10m的部位应计算1/2面积；净高不足l.20m的部位不应计算面积。
图4.2 设有部分楼层的单层建筑物的建筑面积②单层建筑物内设有部分楼层者，部分楼层的二层及以上，有围护结构的应按围护结构外围水平面积计算，无围护结构的应按其结构底板水平面积计算。
层高在2.20m及以上者应计算全面积；高度不足2.20m者应计算1/2面积。
如图4.2所示。
带有部分楼层（二层高度超过2.2m）的单层建筑物的建筑面积计算公式S=L×B +Σ（a×b）（4-2）式中a、b——分别为二层及以上楼层的两个方向的外边线长度（m）③高低联跨的建筑物，应以高跨结构外边线为界分别计算建筑面积；其高低跨内部连通时，其变形缝应计算在低跨面积内。
如图 4.3所示。
图4.3 高低跨厂房分界示意图（2）多层建筑物的建筑面积计算①多层建筑物首层应按其外墙勒脚以上结构外围水平面积计算；二层及以上楼层应按其外墙结构外围水平面积计算。
层高在2.20m及以上者应计算全面积；层高不足2 .20m 者应计算1/2面积。
②多层建筑坡屋顶内和场馆看台下，当设计加以利用时净高超过2.20m的部位应计算全面积；净高在1.20m至2.20m的部位应计算1/2 面积；当设计不利用或室内净高不足1.20m时不应计算面积。
③同一建筑物如结构、层数不同时，应分别计算建筑面积。
如图 4.4所示。
图4.4 建筑物各部位层数不同（3）其他建筑面积的计算* 地下室、半地下室（车间、商店、车站、车库、仓库等），包括相应的有永久性顶盖的出入口，应按其外墙上口（不包括采光井、外墙防潮层及其保护墙）外边线所围水平面积计算。
层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算l/2面积。
如图4.5所示。
图4-5 地下室建筑面积示意图* 坡地的建筑物吊脚架空层、深基础架空层，设计加以利用并有围护结构的，层高在2.20m及以上的部位应计算全面积；层高不足2.20m的部位应计算1/2面积。
设计加以利用、无围护结构的建筑吊脚架空层，应按其利用部位水平面积的l/2计算；设计不利用的深基础架空层、坡地吊脚架空层、多层建筑坡屋顶内、场馆看台下的空间不应计算面积。
如图4.6所示。
（1）吊脚空间（2）深基础架空层图4.6 架空层示意图* 建筑物的门厅、大厅按一层计算建筑面积。
门厅、大厅内设有回廊时，应按其结构底板水平面积计算。
层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2面积。
如图4.7所示。
图4.7 通道示意图图4.8 井道示意图* 建筑物内的室内楼梯间、电梯井、观光电梯井、提物井、管道井、通风排气竖井、通风道、附墙烟囱应按建筑物的自然层计算。
如图4.8所示。
* 立体书库、立体仓库、立体车库，无结构层的应按一层计算，有结构层的应按结构层面积分别计算。
层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算l/2面积。
* 有围护结构的舞台灯光控制室，应按其围护结构外围水平面积计算。
层高在2.20m 及以上者应计算全面积；层高不足2.20m者应计算1/2面积。
如图4.9所示。
图4.9 舞台灯光控制室示意图* 有永久性顶盖无围护结构的车棚、货棚、站台、加油站、收费站等，应按其顶盖水平投影面积的1/2计算。
如图 4.10所示。
图4.10 站台示意图* 建筑物顶部有围护结构的楼梯间、水箱间、电梯机房等，层高在2.20m及以上者应计算全面积；层高不足 2.20m者应计算1/2面积。
如图 4.11所示。
图4.11 有围护结构的出屋面楼梯间示意图* 建筑物外有围护结构的落地橱窗、门斗、挑廊、走廊、檐廊，应按其围护结构外围水平面积计算。
层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2 面积。
有永久性顶盖无围护结构的应按其结构底板水平面积的1/2计算。
如图4.12所示。
图4.12 门斗、眺望间示意图图4.13有顶盖的架空走廊示意图* 建筑物间有围护结构的架空走廊，应按其围护结构外围水平面积计算。
层高在2.20m 及以上者应计算全面积；层高不足2.20m者应计算1/2面积。
有永久性顶盖无围护结构的应按其结构底板水平面积的l/2 计算。
如图4.13所示。
* 设有围护结构,且围护结构不垂直于水平面而超出底板外沿的建筑物，应按其底板面的外围水平面积计算。
层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2面积。
*雨篷结构的外边线至外墙结构外边线的宽度超过2.10m者，应按雨篷结构板的水平投影面积的1/2 计算。
如图4.14所示。
图4.14 室外雨篷示意图*有永久性顶盖无围护结构的场馆看台应按其顶盖水平投影面积的l/2计算。
*有永久性顶盖的室外楼梯，应按建筑物自然层的水平投影面积的1/2计算。
*建筑物的阳台均应按其水平投影面积的1/2计算。
*以幕墙作为围护结构的建筑物，应按幕墙外边线计算建筑面积。
*建筑物外墙外侧有保温隔热层的，应按保温隔热层外边线计算建筑面积。
*建筑物内的变形缝，应按其自然层合并在建筑物面积内计算。
4.不计算建筑面积的范围（1）建筑物通道（骑楼、过街楼的底层）。
（2）层高2.2m以内设备管道夹层、储藏室、设计不利用的深基础架空层及吊脚架空层。
（3）建筑物内分隔的单层房间，舞台及后台悬挂幕布、布景天桥、挑台等。
（4）没有围护结构的屋顶水箱、花架、凉棚及露台、露天游泳池。
（5）建筑物内的操作平台、上料平台、安装箱和罐体的平台。
（6）勒脚、附墙柱、垛、台阶、墙面抹灰、装饰面、镶贴块料面层、装饰性幕墙、空调机外机搁板（箱）、飘窗、构件、配件、宽度在2.10m及以内的雨篷以及与建筑物内不相连通的装饰性阳台、挑廊。
如图4.15所示。
图4.15 突出墙面的构配件示意图（7）无永久性顶盖的架空走廊、室外楼梯和用于检修、消防等的室外钢楼梯、爬梯。
（8）自动扶梯、自动人行道。
（四）土石方工程计算规则1.土石方工程的工作内容土石方工程根据施工条件和设计要求，按施工方法分为人工土石方和机械土石方两部分，工作内容主要包括平整场地、岩石爆破、土石方的挖掘、运输、回填土、碾压与夯实等。
