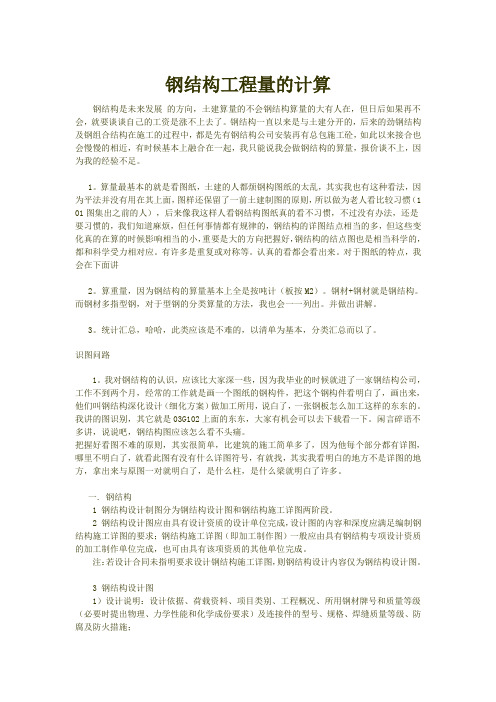

钢结构工程量的计算钢结构是未来发展的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。
钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。
1。
算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（1 01图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点，我会在下面讲2。
算重量，因为钢结构的算量基本上全是按吨计（板按M2）。
钢材+钢材就是钢结构。
而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。
并做出讲解。
3。
统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。
识图问路1。
我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。
我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。
闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。
把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。
工程算稿计工程名称：*******工程算稿计工程名称：*******工程算稿计序号定额编号项目名称单位计 算 公 式工程量备注、图例工程名称：*******单价小计（元）总价（元）m224.63-19.63#NAME?m217.6*0.3-5#NAME?m 17.6+15.7#NAME?m20.678*8#NAME?m2 1.35*0.77*8-5.42#NAME?m 3.4*8#NAME?m2 1.739*8#NAME?m2#NAME?m #NAME?m2(2.4+2)*2*8*0.1#NAME?m2 2.2*2*8*0.2 +3.615*8#NAME?m2#NAME?m 2.2*2*2*8 +18.21+(19.5+20.73+22)*2+(1.88+1.5+1.22+1.03+0.9)*2*8#NAME?m2113.1-19.63#NAME?300*300*30 黄锈石（荔枝面）走边300*300*30 黄锈石（荔枝面），材料损耗弧形切割增加费（板厚2-4cm)30厚 黄锈石（荔枝面）拼花30厚 黄锈石（荔枝面），材料损耗弧形切割增加费（板厚2-4cm)300*300*30 黄锈石（荔枝面）拼花300*300*30 黄锈石（荔枝面），材料损耗（1.86+1.5）*0.3*2*8-13.91弧形切割增加费（板厚2-4cm)（1.86+1.5*2+1.02)*2*8100*100*30 贵妃红（荔枝面）拼花200*200*30 黄锈石（荔枝面）拼花200*200*30 黄锈石（荔枝面），材料损耗2.3*2*8*0.2 +(19.5+20.7+22+(2.4+1.7+1.4+1.2+1+0.9+0.8*3)*8)*0.2-35.96 弧形切割增加费（板厚2-4cm)30厚水泥砂浆粘结层现浇砼构件含模量参考表序号项目名称含模量1基础垫层 1.382无梁式带形基础毛石砼23无梁式带形基础无筋砼 2.54无梁式带形基础钢筋砼0.745有梁式带形基础 2.176独立基础毛石基础 2.177独立基础无筋砼 2.48独立基础钢筋砼 1.889独立基础桩承台 1.9910杯形基础低杯基础 1.7511杯形基础高杯基础 4.512满堂基础、地下室底板有梁式 1.2913满堂基础、地下室底板无梁式0.46143.3152.91162.23171.518矩形柱14.7319矩形柱9.9220矩形柱 6.7921构造柱 6.6722异形、圆形柱异形柱8.5623异形、圆形柱11.4324异形、圆形柱 5.3325框架柱接头13.3326直形、弧形基础梁 6.427矩形梁1328矩形梁10.629矩形梁8.130普通异形梁8.7731薄腹屋面梁14.9932吊车梁8.533弧形梁8.7334拱形梁7.6235直形、圆形圈过梁7.2836单独过梁9.6837板12.0638板8.0439板密肋、井字板1040板无梁板 4.241板拱形板8.0442薄壳屋盖筒式17.0143薄壳屋盖球式16m2/M3砼设备基础（5m3以内）2m3内设备基础（5m3以内）5m3内设备基础（5m3以上）20m3以内设备基础（5m3以上）20m3以上周长1.2m内周长1.8m内周长1.8m上Ф50内圆形柱Ф50上圆形柱梁高0.3m内梁高0.6m内梁高0.6m上一般板10cm内一般板10cm上44薄壳屋盖双曲形2045直形墙18.646直形墙9.347直形墙7.4448弧形墙17.6149弧形墙8.8150弧形墙7.0451钢砼直形地下室外墙 6.8352钢砼弧形地下室外墙 6.8353无筋砼挡土墙 5.1254毛石砼挡土墙 3.4255大钢模板墙7.0656电梯井墙1357直形、弧形栏板、翻沿19.0958沿沟、挑檐18.559小形池槽30.0360地沟、电缆沟861小型构件25.2562屋顶水箱9.6963水塔筒式塔身12.4164水塔柱式塔身11.5365水塔回廊及平台9.2666水塔水箱槽底 5.6967水塔水箱塔顶7.4168水塔水箱内壁14.269水塔水箱外壁11.9870贮水（油）池平底无筋砼0.3471贮水（油）池平底钢筋砼0.2972贮水（油）池坡底0.9373贮水（油）池矩形池壁13.474贮水（油）池矩形池壁10.0575贮水（油）池矩形池壁 6.776贮水（油）池圆形池壁15.4177贮水（油）池圆形池壁11.3478贮水（油）池圆形池壁8.1679贮水（油）池无梁池盖 3.2580贮水（油）池肋形池盖7.1181贮水（油）池无梁池盖柱8.7982贮水（油）池沉淀池水槽21.183贮水（油）池沉淀池壁基梁 4.384矩形贮仓立壁1085矩形贮仓立壁 6.6786矩形贮仓斜壁漏斗10.1687矩形贮仓斜壁漏斗8.1588圆形贮仓立壁9.1789圆形贮仓隔层板 2.5890圆形贮仓顶板7.3591地沟沟底 1.3592地沟沟壁8.9厚10cm以内厚20cm以内厚20cm以上厚10cm以内厚20cm以内厚20cm以上厚15cm以内厚25cm以内厚40cm以内厚15cm以内厚20cm以内厚30cm以内20cm以内30cm以内15cm以内25cm以内93地沟沟顶594矩形沉井壁 5.3395矩形沉井壁 2.7896圆形沉井壁 4.7997圆形沉井壁 3.54厚50cm以内厚50cm以上厚50cm以内厚50cm以上原木材积表单位:m3(1)检尺径为4～12cm的小径原木材积 V=0.7854L(D+0.45L+0.2)^2÷10000(1)检尺径自14cm以上的原木材积 V=0.7854L[D+0.5L+0.005L^2+0.000125L(14- L)^2(D-10)]^2÷10000。
1场地平整土方量计算示例某建筑地地形图和方格网(边长20.0m a =)布置如图1-1所示。
土壤为二类土，场地地面泄水坡度。
试确定场地设计标高(不考虑土的可松性影响，余土加宽边坡)，计算各方格挖、填土方工程量。
0.3%,0.2%x y i i ==图1-1 某场地地形图和方格网布置 图1-2 某场地计算土方工程量图1)计算场地设计标高0H 1249.4510.718.659.5238.3322(9.7510.149.1110.278.809.868.919.14)151.9644(9.439.689.169.41)150.72H H H Σ=+++=Σ=×+++++++=Σ=×+++=由式(2.6)得12402438.33151.96150.769.47(m)449H H H H N Σ+Σ+Σ++===× 2)根据泄水坡度计算各方格角点的设计标高以场地中心点(几何中心o)为，由式(2.8)得各角点设计标高为：0H 1021506590300.3%300.2%9.470.090.069.44(m)200.3%9.440.069.50(m)300.3%100.2%9.470.090.029.40(m)200.3%9.400.069.46(m)300.3%100.2%9.470.090.029.36(m)H H H H H H H H H H =−×+×=−+==+×=+==−×+×=−+==+×=+==−×−×=−−=其余各角点设计标高均可求出，详见图2.12。
3)计算各角点的施工高度由式(2.9)得各角点的施工高度(以“+”为填方，“-”为挖方)：1239.449.450.01(m)9.509.750.25(m)9.5610.140.58(m)h h h =−=−=−=−=−=−…………………………各角点施工高度见图1-2。
一、超高起始计算高度：是指柱从这个高度以上的部分计算超高。
可以输入具体的高度，或选择“从底开始全部计算超高”。
例如有些地图例说明：柱截面尺寸为：400mm*400mm，超出3.6m以上每增1m计算一个超高，不足1m按1m计算，计算柱的超高模板面积。
（1）选项0（不分段，计算总量）：柱顶标高-柱底标高解释：按超过“超高计算高度”部分的工程量计算柱超高模板面积=0.4*4*1.4=2.24m2（2）选项1（不分段，计算总量×超高系数（超高顶面-超高起始高度））解释：超高系数指"超高顶面-超高起始高度"后的数值，超高工程量为：计算总量×超高系数.超高系数=超高顶面-超高起始高度=5-3.6=1.4m柱超高模板面积=（0.4*4*1.4）*1.4=3.136m2（3）选项2（不分段，计算总量×超高数量）解释：通过“超高分段高度”和“超高数量取舍方式”计算出超高数量，超高工程量为计算总量×超高数量。
超高分段高度:在计算规则中通常会有类似这样的规定：“超过3.6m 时，每超过1m（不足1m者按1m计）”。
软件中的超高分段高度就是指的这个每超过多少米。
超高数量取舍方法:提供三种方式：不足分段高度或舍去；或进一；或四舍五入。
超高数量=（超高顶面-超高起始高度）/超高分段高度，然后取整。
超高数量：5-3.6=1.4m，不足1m按照1m计算，所以超高数量为2。
柱超高模板面积=（0.4*1.4*4）*2=4.48m2分析：按照规定，此柱应该分为2段计算，一段为1m,一段为0.4m，柱超高模板面积=((0.4*1)*4)*1+((0.4*0.4)*4)*2=2.88m2注意：超高算法按各地计算规则默认设置，但有些规则未明确注明，所以默认的“超高分段计算方法”可能与您的期望不符，当出现这种情况时请按上述介绍的四种算法调整。
工程量清单及工程量计算规则一、工程量计算规则概述1.工程量的概念工程量是以物理计量单位或自然计量单位表示的各具体的建筑分项工程和结构构件的数量标准。
2.工程量计算的依据（1）中华人民共和国建设部《建设工程工程量清单计价规范 GB 50500-2003》。
（2）中华人民共和国建设部《建筑工程建筑面积计算规范 GB/T 50353-2005》。
（3）工程设计文件、施工图纸及答疑、设计说明书、相关图集、设计变更资料、会审记录等。
（4）经审定的施工组织设计或施工方案。
（5）工程施工合同、招标文件的商务条款。
3.工程量计算的一般顺序工程量计算是编制工程量清单的重要环节，也是投标报价的重要基础。
为了准确快速地计算工程量，避免发生多算、少算、重复计算的现象，计算时应按一定的顺序及方法进行，一般来说，土建工程部分先计算建筑面积，然后计算分部分项工程量。
在安排各分部工程计算顺序时，可以按照《建设工程工程量清单计价规范 GB 50500-2003》附录中的工程量计算规则的顺序或按照施工顺序依次进行计算。
通常计算顺序为：（建筑面积）→土（石）方工程→桩与地基基础工程→砌筑工程→混凝土及钢筋混凝土工程→厂库房大门、特种门、木结构工程→金属结构工程→屋面及防水工程→防腐、隔热、保温工程→装饰工程→措施项目等。
而对于同一分部工程中的不同分项工程量的计算，一般可采用以下顺序：（1）按顺时针顺序计算，从平面图左上角开始，按顺时针方向逐步计算，绕一周后回到左上角。
此方法适用于计算外墙及其基础、室内楼地面、天棚等。
（2）按横竖顺序计算，从平面图上的横竖方向，从左到右，先外后内，先横后竖，先上后下逐步计算。
此方法适用于计算内墙及其基础、间壁墙等。
（3）按编号顺序计算，按照图纸上注明的编号顺序计算，如钢筋混凝土构件、门窗、金属结构等，可按照图样的编号进行计算。
（4）按轴线顺序计算，对于复杂的工程，计算墙体、柱、内外粉刷时，仅按上述顺序计算，可能发生重复或遗漏，这时，可按图纸上的轴线顺序进行计算，并将其部位以轴线号表示出来。
4.统筹法计算工程量（1）统筹法计算工程量打破了按照规范顺序或按照施工顺序的工程量计算顺序，而是根据施工图样中大量图形线、面数据之间“集中”、“共需”的关系，找出工程量的变化规律，利用其几何共同性，统筹安排数据的计算。
（2）特点。
统筹程序、合理安排；一次算出、多次使用；结合实际、灵活机动。
统筹法计算工程量应根据工程量计算自身的规律，抓住共性因素，统筹安排计算顺序，使已算出的数据能为以后的分部分项工程的计算所利用，减少计算过程中的重复性，提高计算效率。
（3）统筹法计算工程量的核心根据统筹的顺序首先计算出若干工程量计算的基数，而这些基数能在以后的计算中反复使用。
工程量计算基数并不确定，不同的工程可以归纳出不同的基数，但对于大多数工程而言，“三线一面”是其共有的基数。
“三线”指的是外墙中心线、外墙外边线、内墙净长线。
“一面”指的是建筑物的首层建筑面积。
（三）建筑面积计算规则1.建筑面积的概念建筑面积，也称建筑展开面积，指建筑物的各层水平面积相加后的总面积。
它包括建筑使用面积、辅助面积和结构面积。
（1）使用面积是指建筑物各层平面布置中，可直接为生产或生活使用的净面积和，如居住生活间、工作间和生产间等的净面积。
（2）辅助面积是指建筑物各层平面布置中为辅助生产或生活所占净面积的总和，如楼梯间、走道间、电梯井等。
使用面积与辅助面积的总和为“有效面积”。
（3）结构面积是指建筑物各层平面布置中的墙体、柱、通风道等结构所占面积的总和。
2．建筑面积的作用（1）建筑面积反映了建筑规模的大小，它是国家编制基本建设计划、控制投资规模的一项重要技术指标。
（2）建筑面积是检查控制施工进度、竣工任务的重要指标，如已完工面积、竣工面积、在建面积是以建筑面积为指标表示的。
（3）建筑面积是初步设计阶段选择概算指标的重要依据之一。
（4）建筑面积是计算面积利用系数、土地利用系数及单位建筑面积经济指标的依据。
土地利用系数是用建筑面积除以建筑物3.建筑面积的计算规则（1）单层建筑物的建筑面积计算①单层建筑物的建筑面积，应按其外墙勒脚以上结构的外围水平面积计算，即建筑面积是以外墙体的正墙身外边线为准进行计算的。
如图4.1所示。
图4.1 单层建筑物的建筑面积建筑面积可按如下公式计算：S=L×B （4-1）式中：S——单层建筑物的建筑面积（m2）L——两端山墙勒脚以上外表面水平长度（m）B——两端纵墙勒脚以上外表面水平长度（m）备注：a.高度在2.20m及以上者应计算全面积；高度不足2.20m者应计算1/2面积。
b.利用坡屋顶内空间时净高超过2.10m的部位应计算全面积；净高在1.20m至2.10m 的部位应计算1/2面积；净高不足l.20m的部位不应计算面积。
图4.2 设有部分楼层的单层建筑物的建筑面积②单层建筑物内设有部分楼层者，部分楼层的二层及以上，有围护结构的应按围护结构外围水平面积计算，无围护结构的应按其结构底板水平面积计算。
层高在2.20m及以上者应计算全面积；高度不足2.20m者应计算1/2面积。
如图4.2所示。
带有部分楼层（二层高度超过2.2m）的单层建筑物的建筑面积计算公式S=L×B +Σ（a×b）（4-2）式中 a、b——分别为二层及以上楼层的两个方向的外边线长度（m）③高低联跨的建筑物，应以高跨结构外边线为界分别计算建筑面积；其高低跨内部连通时，其变形缝应计算在低跨面积内。
如图 4.3所示。
图4.3 高低跨厂房分界示意图（2）多层建筑物的建筑面积计算①多层建筑物首层应按其外墙勒脚以上结构外围水平面积计算；二层及以上楼层应按其外墙结构外围水平面积计算。
层高在2.20m及以上者应计算全面积；层高不足2 .20m 者应计算1/2面积。
②多层建筑坡屋顶内和场馆看台下，当设计加以利用时净高超过2.20m的部位应计算全面积；净高在1.20m至2.20m的部位应计算1/2 面积；当设计不利用或室内净高不足1.20m时不应计算面积。
③同一建筑物如结构、层数不同时，应分别计算建筑面积。
如图 4.4所示。
图4.4 建筑物各部位层数不同（3）其他建筑面积的计算* 地下室、半地下室（车间、商店、车站、车库、仓库等），包括相应的有永久性顶盖的出入口，应按其外墙上口（不包括采光井、外墙防潮层及其保护墙）外边线所围水平面积计算。
层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算l/2面积。
如图4.5所示。
图4-5 地下室建筑面积示意图* 坡地的建筑物吊脚架空层、深基础架空层，设计加以利用并有围护结构的，层高在2.20m及以上的部位应计算全面积；层高不足2.20m的部位应计算1/2面积。
设计加以利用、无围护结构的建筑吊脚架空层，应按其利用部位水平面积的l/2计算；设计不利用的深基础架空层、坡地吊脚架空层、多层建筑坡屋顶内、场馆看台下的空间不应计算面积。
如图4.6所示。
（1）吊脚空间（2）深基础架空层图4.6 架空层示意图* 建筑物的门厅、大厅按一层计算建筑面积。
门厅、大厅内设有回廊时，应按其结构底板水平面积计算。
层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2面积。
如图4.7所示。
图4.7 通道示意图图4.8 井道示意图* 建筑物内的室内楼梯间、电梯井、观光电梯井、提物井、管道井、通风排气竖井、通风道、附墙烟囱应按建筑物的自然层计算。
如图4.8所示。
* 立体书库、立体仓库、立体车库，无结构层的应按一层计算，有结构层的应按结构层面积分别计算。
层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算l/2面积。
* 有围护结构的舞台灯光控制室，应按其围护结构外围水平面积计算。
层高在 2.20m 及以上者应计算全面积；层高不足2.20m者应计算1/2面积。
如图4.9所示。
图4.9 舞台灯光控制室示意图* 有永久性顶盖无围护结构的车棚、货棚、站台、加油站、收费站等，应按其顶盖水平投影面积的1/2计算。
如图4.10所示。
图4.10 站台示意图* 建筑物顶部有围护结构的楼梯间、水箱间、电梯机房等，层高在2.20m及以上者应计算全面积；层高不足 2.20m者应计算1/2面积。
如图 4.11所示。
图4.11 有围护结构的出屋面楼梯间示意图* 建筑物外有围护结构的落地橱窗、门斗、挑廊、走廊、檐廊，应按其围护结构外围水平面积计算。
层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2 面积。
有永久性顶盖无围护结构的应按其结构底板水平面积的1/2计算。
如图4.12所示。
图4.12 门斗、眺望间示意图图4.13有顶盖的架空走廊示意图* 建筑物间有围护结构的架空走廊，应按其围护结构外围水平面积计算。
层高在2.20m 及以上者应计算全面积；层高不足2.20m者应计算1/2面积。
有永久性顶盖无围护结构的应按其结构底板水平面积的l/2 计算。
如图4.13所示。
* 设有围护结构,且围护结构不垂直于水平面而超出底板外沿的建筑物，应按其底板面的外围水平面积计算。
层高在2.20m及以上者应计算全面积；层高不足2.20m者应计算1/2面积。
*雨篷结构的外边线至外墙结构外边线的宽度超过2.10m者，应按雨篷结构板的水平投影面积的1/2 计算。
如图4.14所示。
图4.14 室外雨篷示意图*有永久性顶盖无围护结构的场馆看台应按其顶盖水平投影面积的l/2计算。
*有永久性顶盖的室外楼梯，应按建筑物自然层的水平投影面积的1/2计算。
*建筑物的阳台均应按其水平投影面积的1/2计算。
*以幕墙作为围护结构的建筑物，应按幕墙外边线计算建筑面积。
*建筑物外墙外侧有保温隔热层的，应按保温隔热层外边线计算建筑面积。
*建筑物内的变形缝，应按其自然层合并在建筑物面积内计算。
4.不计算建筑面积的范围（1）建筑物通道（骑楼、过街楼的底层）。
（2）层高2.2m以内设备管道夹层、储藏室、设计不利用的深基础架空层及吊脚架空层。
（3）建筑物内分隔的单层房间，舞台及后台悬挂幕布、布景天桥、挑台等。
（4）没有围护结构的屋顶水箱、花架、凉棚及露台、露天游泳池。
（5）建筑物内的操作平台、上料平台、安装箱和罐体的平台。
（6）勒脚、附墙柱、垛、台阶、墙面抹灰、装饰面、镶贴块料面层、装饰性幕墙、空调机外机搁板（箱）、飘窗、构件、配件、宽度在2.10m及以内的雨篷以及与建筑物内不相连通的装饰性阳台、挑廊。
如图4.15所示。
图4.15 突出墙面的构配件示意图（7）无永久性顶盖的架空走廊、室外楼梯和用于检修、消防等的室外钢楼梯、爬梯。
（8）自动扶梯、自动人行道。
（四）土石方工程计算规则1.土石方工程的工作内容土石方工程根据施工条件和设计要求，按施工方法分为人工土石方和机械土石方两部分，工作内容主要包括平整场地、岩石爆破、土石方的挖掘、运输、回填土、碾压与夯实等。
