北京斯达恒通QWMB12背负式脉冲气压喷雾水枪说明书

背负高压细水喷雾操作方法
1. 确保喷雾器处于关闭状态，将喷雾器背负在肩膀上，调整背带和腰带的位置，使其稳固牢固。

2. 打开喷雾器的阀门或开关，使其处于工作状态。

3. 举起喷枪，将喷嘴对准需要喷洒的位置，适当调整喷雾的角度和范围。

4. 握住喷枪的把手，通过扳动扳机或按钮来控制喷雾的压力和流量。

5. 在使用喷雾器时，保持身体的平衡，避免姿势不当或过度用力导致不适。

6. 使用完毕后，关闭喷雾器的阀门或开关，将喷枪放置在固定的位置，避免喷雾意外喷溅。

7. 清洁和维护喷雾器，定期检查喷嘴和管路是否堵塞，保持喷雾器的使用效果和寿命。

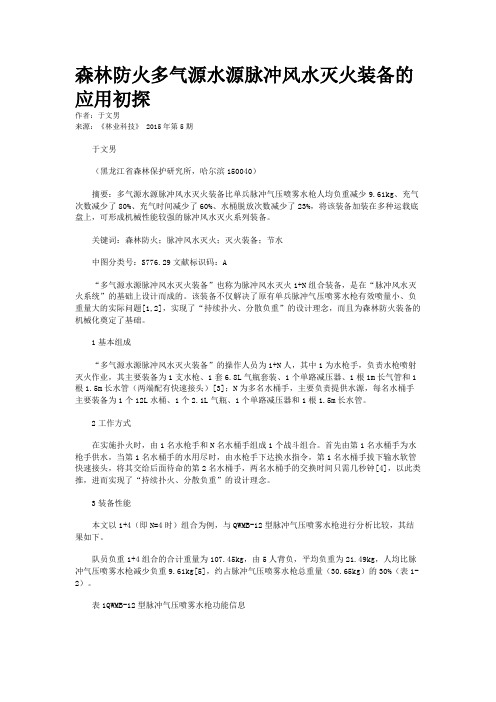

森林防火多气源水源脉冲风水灭火装备的应用初探作者：于文男来源：《林业科技》 2015年第5期于文男（黑龙江省森林保护研究所，哈尔滨150040）摘要：多气源水源脉冲风水灭火装备比单兵脉冲气压喷雾水枪人均负重减少9.61kg、充气次数减少了80%、充气时间减少了60%、水桶脱放次数减少了23%，将该装备加装在多种运载底盘上，可形成机械性能较强的脉冲风水灭火系列装备。

关键词：森林防火；脉冲风水灭火；灭火装备；节水中图分类号：S776.29文献标识码：A“多气源水源脉冲风水灭火装备”也称为脉冲风水灭火1+N组合装备，是在“脉冲风水灭火系统”的基础上设计而成的。

该装备不仅解决了原有单兵脉冲气压喷雾水枪有效喷量小、负重量大的实际问题[1,2]，实现了“持续扑火、分散负重”的设计理念，而且为森林防火装备的机械化奠定了基础。

1基本组成“多气源水源脉冲风水灭火装备”的操作人员为1+N人，其中1为水枪手，负责水枪喷射灭火作业，其主要装备为1支水枪、1套6.8L气瓶套装、1个单路减压器、1根1m长气管和1根1.5m长水管（两端配有快速接头）[3]；N为多名水桶手，主要负责提供水源，每名水桶手主要装备为1个12L水桶、1个2.1L气瓶、1个单路减压器和1根1.5m长水管。

2工作方式在实施扑火时，由1名水枪手和N名水桶手组成1个战斗组合。

首先由第1名水桶手为水枪手供水，当第1名水桶手的水用尽时，由水枪手下达换水指令，第1名水桶手拔下输水软管快速接头，将其交给后面待命的第2名水桶手，两名水桶手的交换时间只需几秒钟[4]，以此类推，进而实现了“持续扑火、分散负重”的设计理念。

3装备性能本文以1+4（即N=4时）组合为例，与QWMB-12型脉冲气压喷雾水枪进行分析比较，其结果如下。

队员负重1+4组合的合计重量为107.45kg，由5人背负，平均负重为21.49kg，人均比脉冲气压喷雾水枪减少负重9.61kg[5]，约占脉冲气压喷雾水枪总重量（30.65kg）的30%（表1-2）。

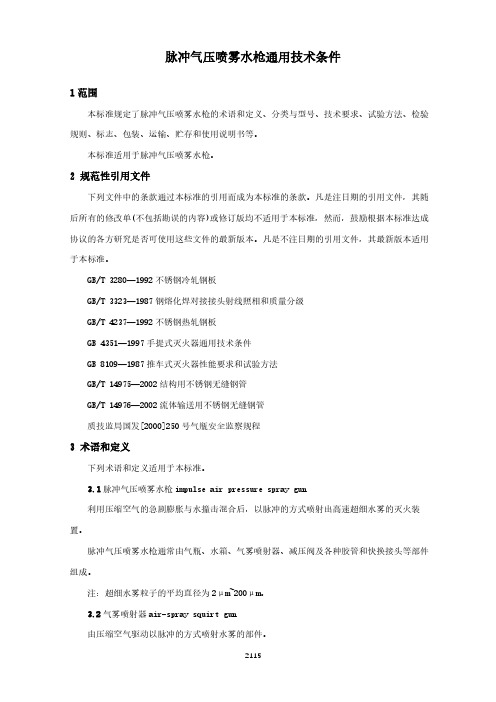

脉冲气压喷雾水枪通用技术条件1范围本标准规定了脉冲气压喷雾水枪的术语和定义、分类与型号、技术要求、试验方法、检验规则、标志、包装、运输、贮存和使用说明书等。

本标准适用于脉冲气压喷雾水枪。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 3280—1992不锈钢冷轧钢板GB/T 3323—1987钢熔化焊对接接头射线照相和质量分级GB/T 4237—1992不锈钢热轧钢板GB 4351—1997手提式灭火器通用技术条件GB 8109—1987推车式灭火器性能要求和试验方法GB/T 14975—2002结构用不锈钢无缝钢管GB/T 14976—2002流体输送用不锈钢无缝钢管质技监局国发[2000]250号气瓶安全监察规程3 术语和定义下列术语和定义适用于本标准。

3.1脉冲气压喷雾水枪impulse air pressure spray gun利用压缩空气的急剧膨胀与水撞击混合后，以脉冲的方式喷射出高速超细水雾的灭火装置。

脉冲气压喷雾水枪通常由气瓶、水箱、气雾喷射器、减压阀及各种胶管和快换接头等部件组成。

注：超细水雾粒子的平均直径为2μm~200μm。

3.2气雾喷射器air-spray squirt gun由压缩空气驱动以脉冲的方式喷射水雾的部件。

气雾喷射器由贮气筒、蓄水筒和快速阀三大部分构成。

3.3背托backup device用于支承水箱及气瓶，便于操作者背负的托架。

3.4保险safety device用于防止扳机的意外操作的部件。

3.5扳机trigger用于打开快速阀的部件。

3.6喷射距离spray range喷射水雾散落密集处中心至喷射口中心在地面上的垂直投影点之间的水平距离。

背负式防爆喷雾驱散器使用说明书一、概述背负式防暴喷雾驱散器是新型非致命性武器装备。

它是利用高压气体，将刺激剂快速大面积地布散在目标区域，烟雾状小颗粒刺激剂能在较长时间内悬浮距地面2米左右的空气内，并随风流动，不断扩散，驱散闹事人群。

本装备具有高效、机动灵活、作用范围大、装备安全可靠等特点，可用于处置大规模突发事件和反恐作战。

主要性能、战术技术指标处于国内外同类产品的先进水平,关键结构和材料为国内外同类产品所独创。

背负式防暴喷雾驱散器试验喷射状况见（图一）。

（图一）二、防暴驱散器装备系统组成及环境要求1.使用防暴驱散器必须有下列配套装备及工具:⑴充气泵⑵真空灌充机（3）测压计2.安装系统装备，满足正常操作应配备不小于20m2的工作间，并有以下设施:⑴220V15A电源插座两组⑵排气孔（3）排风扇⑷工作台⑸除湿机（有条件配备）防暴驱散器装备系统组成见（图二）（图二）三、战术技术指标1.喷射方式：气粉分装，直接混合，连续或间歇喷射2.射程:30m3.覆盖面积：2000m2以上4.装粉量：2.8L5.喷射时间：连续喷射为18s~30sS6.工作压力：12MPa7.工作温度：-30℃~+50℃8.净重量:9.5Kg四、主要部件名称五、充气、灌粉步骤1.分解：⑴将背负式防暴喷雾驱散器放在工作台上，松开捆绑瓶装置，先推动簧片，扳开束紧拉环见（图四），取下束紧钩，把绑瓶带从带环中取出见（图五），向上抬起气、粉瓶，从背托上取下。

⑵逆时针旋转连接螺套见（图六），将气、粉瓶分离。

2 .充气：将气瓶上的截止阀与充气泵连结，按充气泵操作规程充气，充气压力22MPa~24Mpa 。

3 .灌粉：⑴松开背紧螺母（图七），逆时针旋转连接螺母（图八）使连接管与粉瓶分离;⑵按真空灌粉机操作规程灌粉，详见附录1〈真空灌粉机使用说明〉；⑶检查高压管接头处。

形圈，确保平整完好见（图九）；⑷将连接管与高压管接头连接，并调整其相对位置，确保连接管与气粉混合装置上的红色标记对齐见（图十），以免较劲，最后拧紧背紧螺母。

喷枪使用说明书一、介绍喷枪是一种常见的喷涂设备，广泛应用于涂料施工、汽车喷漆、家具制造等行业。

本使用说明书将详细介绍如何正确使用喷枪，以确保安全和高效的操作。

二、安全注意事项在使用喷枪之前，请务必遵循以下安全注意事项：1. 仔细阅读和理解本使用说明书，并确保了解相关使用规范。

2. 在操作喷枪时，请戴上合适的防护手套、面具和安全眼镜。

3. 保持工作区域清洁，并确保有良好的通风条件。

4. 在操作喷枪之前，请检查设备的连接部件是否紧固。

5. 操作喷枪时，请确保周围没有易燃或易爆物品。

6. 当喷枪不在使用时，请关闭气源并放置在安全位置。

三、喷枪的组成部分1. 喷枪手柄：用来控制涂料喷射。

2. 喷枪嘴口：涂料从这里喷出。

3. 涂料杯：用来存放喷涂涂料。

4. 压力控制按钮：用来调节喷涂压力。

5. 涂料调节旋钮：用来调节喷涂涂料的流量和喷涂效果。

四、喷枪的操作步骤1. 准备工作：将喷枪与喷枪压缩机连接，并确保连接紧固。

同时，检查喷枪的气源和涂料杯，确保其正常工作。

2. 调节气压：根据需要，使用喷枪上的压力控制按钮调节喷枪的气压。

3. 调节喷涂效果：使用涂料调节旋钮来调节喷涂涂料的流量和喷涂效果。

根据需要，可以适当调整喷嘴口的大小。

4. 进行喷涂：将喷枪对准需要喷涂的物体，并将喷涂涂料均匀地喷在表面上。

喷涂时需保持适当的距离和速度，以确保涂料均匀覆盖整个表面。

5. 喷涂结束：完成喷涂后，关闭气源，清洁喷枪。

将没有用完的涂料倒掉，并清洗涂料杯和喷嘴口。

五、保养与维护1. 每次使用完喷枪后，都应该进行清洁和保养。

使用清洁剂和刷子清洗涂料杯和喷嘴口，确保其干净无污染。

2. 定期检查喷枪的连接部件是否紧固，是否有损坏或磨损的部件，如有需要及时更换。

3. 使用时应避免将喷枪接触到尖锐物体，以免造成损坏或划伤。

4. 喷枪不使用时，应放置在干燥通风的地方，避免阳光直射或潮湿环境，以防止生锈和损坏。

六、常见问题及解决方法1. 喷枪喷出的涂料不均匀怎么办？可以通过调节喷枪的气压和涂料流量来解决这个问题。

INSTRUCTION MANUALSpray GunBe sure to observe warning s and cauti o ns i n this instructi o n manual.If not, it can cause paint ejecti o n and serious bodily i n jury by drawi n g organic solvent. Be sure to observe fol l owing marked items which are especially importantIndicates a potentially hazardous situation which, if not avoided, may result in serious injury or loss of life.Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury or property damage.Indicates notes which we ask you to observe. The safety precautions in this instruction manual are the minimum necessary conditions. Follow national and local regulations regarding fire prevention, electricity and safety as well as your own company regulations.Abbreviate Marking on the Spray Gun: II 2 G Ex h XThis ANEST IWAT A spray gun complies with 2014/34/EU Directive relating to equipment and protective systems intended for use in explosive potentially atmospheres.II2G Ex h IIB T6Gb XT Amb+5°C +40°CComplies with European DirectiveSpecific Marking for Explosion ProtectiveGroup II (Surface) Category (Zone 1&2)Type of Atmosphere(GAS)Ignition Protection (not applied) Explosion Group (Ethylene) Temperature Class ( 85°C) Explosion Protection level (EPL) Additional conditions:Any staticElectricity shouldbe dischargedand needs to be diverted to the ground via a conductive air hose not included.Ambient Temperature Important specificationsMax. Pressure 0.70MPa / 7.0bar / 100psi Noise level 80dB(A)Spray condi t i o n RecommendedMeasuri n g point 1m backwards from spray gun, 1.6m height Max. temperatureAtmosphere: 5°C ~40°C (41°F~104°F)Air and Fl u id: 5°C ~43°C (41°F~109°F)ImportantNever connect pressure feedi n g pai n t except pressure feed type spray gun.500500 (17.7)400 (15.7)WIDER2-15K1S K1200 ( 7.1)210 ( 8.3)-15K2S290 (11.4)-18K2S 1.8 (0.071)290340 (13.4)-20R1S R1260 ( 9.2)260 (10.2)-20R2S R2290 (11.4)-25W1S 2.5(0.098)W1440280 (11.0)WIDER2-15K1G K1200 ( 7.1)220 ( 8.7)-15K2G320 (12.6)-18K2G 1.8 (0.071)290340 (13.4)-20R1G R1260 ( 9.2)280 (11.0)-20R2G R2320 (12.6)-25W1G 2.5(0.098)W1510310 (12.2)WIDER2-2-08G2P 0.8 (0.031)200360 (14.1)-10G2P 1.0 (0.039)250360 (14.1)-12G2P 1.2 (0.047)300380 (14.9)This manual contains IMPORTANT WARNINGS and INSTRUCTIONS. Equipment in this manual is exclusively for painting purposes.Do not use for other purposes.The operator shall be fully conversant with the requirements stated in this instruction manual including important warnings,cautions and operation and correct handling.Read and understand the instructionmanual, before use and retain for reference.Fluid nozzl e – Fl u id needle assy combi n ationFluid nozzl e Fluid needl eassyOrifice mm (i n )Mark Mark1.2 (0.047)/ W2 / 12 12H WIDER2 1.5 (0.059) / W2 / 15 15 WIDER2 1.8 (0.071) / W2 / 18 18 WIDER2 2.0 (0.079) / W2 / 20 20 WIDER2 2.5(0.098) / W2 / 25 25 WIDER20.8 (0.031)/ W2-2/ 0812 WIDER2 1.0 (0.039) / W2-2/ 10 1.2 (0.047) / W2-2/ 12Fire and explosion1.Spark and open flames are strictly prohibited. Paints can be highly flammable and can cause fire.Avoid any ignition sources such as smoking, open flames, electrical goods, etc.2.Never use the following HALOGENA TED HYDROCARBON SOLVENTSwhich can cause cracks or dissolution on spray gun body (aluminum) by chemical reaction.unsuitable solvents methyl chloride, dichloromethane, 1.2-dichloroethane,carbon tetrachloride, trichloroethylene, 1.1.1-trichloroethane (Be sure that all fluids and solvents are compatible with spray gun parts. We are ready to supply a material list used in the product)3.Securely ground spray gun by using air hose with built-in ground wire. Ground wire : Less than 1M . Check the earth stability periodically.If not, insufficient grounding can cause fire and explosion due to static electric sparking.Improper use of equipment1.Never point spray gun toward people or animal.If done, it can cause inflammation of eyes and skin or bodily injury.2.Never exceed maximum operating pressure andmaximum operating Temperature.3.Be sure to release air and fluid pressures before cleaning, disassembling or servicing.If not, remaining pressure can cause bodily injury due to improper operation or scattering cleaning liquid. In order to release pressure, first stop supply of compressed air, fluid and thinner to spray gun.Then remove trigger toward you.4.Tip of fluid needle assy and tip of fluid nozzle has a sharp point.Do not touch the tip of fluid needle and the tip of fluid nozzle during maintenance for the protection of the human body.Protection of human body1 Use in a well-ventilated site by using spray booth.If not, poor ventilation can cause organic solvent poisoning and catch fire. 2 Always wear protective gear safety glasses, mask, gloves .If not, cleaning liquid, etc., can cause inflammation of eyes and skin. If you feel something wrong with eyes or skin, immediately see a doctor. 3 Wear earplugs if necessary.Noise level can exceed 80dB(A), depending on operating conditions and painting site4 If operators pull the trigger many times during operation, it may cause carpal tunnel syndrome.Be sure to take a rest if you feel tired.Other precautions1.Never alter this spray gun.If done, it can cause insufficient performance and failure.2.Enter working areas of other equipment (robots, reciprocators, etc.) after machines are turned off. If not, contact with them can cause injury.3.Never spray foods or chemicals through this spray gun.If done, it can cause accident by corrosion of fluid passages or adversely affect health by mixed foreign matter.4.If something goes wrong, immediately stop operation and find the cause. Do not use again until you have solved the problem.Use clean air filtered through air dryer and air filter.First release air and pressure fully according to item No. 3 of “Improper use of equipment” of WARNING on page 2. Only an experienced person who is fully conversant with the equipment can do maintenance and inspection. Use neutral cleaner:pH value shall be 6 to 8, otherwise could cause corrosion.Never use commercial or otherparts instead of ANEST IWATA original spareparts.Incomplete cleaning can fail pattern shape and uniform particles.Fluid (Gravity)Fluid nippleFluid(Suction / Pressure)AirAir nippl eSpray PatternFlutteringCrescentInclinedSplitHeavy CenterSpitDirt, damage, wear on seatLoose fluid needle adj. knobWear on needle springInsufficient tighteningDirt or damage on seatFluid needle assy does not return due to packing set too tightFluid needle assy does not return due to paint buildup on fluid needleCloggedInsufficient tighteningDirt or damage on seatWear on air valve springRecommended paint viscosity differs according to paint property and painting conditions. 14 to 25 sec. / Ford cup#4 is recommendable.Keep fluid output as small as possible to the extent that the job will not be hindered. It will lead to better finishing with fine atomization.The spray gun should be held so that it is perpendicular to the surface of the work piece at all times.3176, Shinyoshida-cho, Kohoku-ku, Y okohama, 223-8501, JapanManual No. T950-01 Code No. 03014430200 250 mm (7.9 9.8 i n )Residual riskList of residual risks requiring protection measures by machine users (Abbreviated Name: List of Residual Risks)Product model: " Spray gun :WIDER1 / WIDER2"2019/5/29 CreateANEST IWATA CorporationBe sure to read and understand the instruction manual before using the product. This document is a reference material in the instruction manual and must not be used with only an understanding of the contents of this document.1 "degree of hazard" is classified and described according to the following definitionsDANGER Contents that are likely to cause death or serious injury if protection measures are not implemented. WARNING Contents that may cause death or serious injury if protection measures are not implemented.CAUTIONContents that may cause minor injury if protection measures are not implemented2 The symbol shown as "Location on machinery" is the number of the machine section on the Residual Risk Map of the Product. See Residual Risk Map for specific points on the machinery.No.Operatio nal Phase Works Qualifications and Training required for the workLocation on the machinery *2Harm Degree *1 Type of HarmProtective measure protective measure performed by themachinery userInstruction Manual Referenced page 1 Use Preparation workDuring workA Warning A wrong connection between the air joint and the paint joint may cause paint to spout from an unexpected place and hit the operator.T o provide personal protective equipmentP22 UseAllB Warning Ignition and fire caused by static electricity Use of a hose with a ground and confirmation of ground P2 3 Use and mainten ance During work, decompositi on and rinse Default Warning Organic solvents, etc., may come into contact with the eyes and skin, causing irritation.T o provide personal protective equipment P2 4 Use During work C Warning T enosynovitis due to repeated pulling of the triggerModerate rest P2 5 Use All Default Warning Fire, electrical appliances, etc. ignite, and fire generatings.Strict ban on the use of fire P2 6 UsePreparationworkDuring workDefault WarningSupply at specified pressure or higher, paint spouts from unexpected places, hitting human body or eyes, blindness T o provide personal protective equipment P27 Use and mainten ancePreparation workDuring workDefault WarningThe product is modified, parts other than genuine parts are used, and an unexpected failure or accident generatings.No modification Use of genuine partsP28 Use PreparationworkDuring workDefault Warning The patient stayed in a location where noise such as blowing air was generated for a long time, resulting in hearing loss. Use of earplugs is recommended. P29 Use and mainten ance During work, decompositi on and rinse Default WarningOrganic solvent poisoning Due to inhale of solvent and paint mistT o provide personal protective equipmentWork in painting booths, etc. P210 Use and mainten ance Preparation work During workA Warning If the hoses are triad to be disconnected under pressurized condition, paint, cleaning liquid, air, etc. are spouted out and injured.T o provide personal protective equipmentRemove residual pressure P211Mainten ancePreparation workDCautionNeedle valve piercing with sharp cornersT o provide personal protective equipmentP2Residual riskNo.R003-00 Code No.03014490。

背负式机动高压水枪使用方法
背负式机动高压水枪是一种常见的清洁设备，它不仅可以清洗各种建筑物、车辆等，还可以用于农业、工业等领域。

下面是背负式机动高压水枪的使用方法：
1. 接通电源。

首先将电源插头插入插座，然后按下电源开关，
待机器开启后，即可进行操作。

2. 连接水源。

将水管连接到机器后面的进水口，并确保水管连
接牢固。

3. 调节喷嘴。

背负式机动高压水枪的喷嘴有不同的型号和角度，使用前需选择合适的喷嘴，然后将它安装在枪头上。

4. 调节压力。

根据清洗对象的不同需求，可以通过调节机器上
的压力开关来改变水压大小。

5. 开始清洗。

将喷嘴对准要清洗的物体，按下扳机，开始清洗。

在清洗时要注意保持一定的距离，避免造成损伤。

6. 结束清洗。

清洗结束后，松开扳机，关闭电源开关，然后断
开水源连接管。

以上就是背负式机动高压水枪的使用方法。

在使用中要注意安全，遵守相关操作规程，避免造成人身伤害或设备损坏。

- 1 -。

背负式喷雾器的使用
赵君来
【期刊名称】《农业开发与装备》
【年(卷),期】1999(000)002
【摘要】1.使用装配前将唧筒内皮碗、垫圈(牛皮)滴几滴机油。

2.根据不同用途选用适当孔径的喷头片。

【总页数】1页(P12-12)
【作者】赵君来
【作者单位】
【正文语种】中文
【中图分类】S49
【相关文献】
1.新型植保器械背负式电动臭氧功能水喷雾器优点及使用 [J], 史连春
2.背负式机动喷雾器使用七注意 [J], 廖基常
3.怎样提高背负式电动喷雾器使用寿命 [J], 杨渭清
4.背负式喷雾器的使用与维护 [J], 李娟
5.背负压缩式喷雾器使用和保养 [J], 网泽
因版权原因，仅展示原文概要，查看原文内容请购买。

背负式电动喷雾器使用说明书背负式电动喷雾器是一种新型的喷涂设备，其很好地解决了传统喷涂设备的一些痛点，例如喷涂效率低、喷雾均匀性不佳等问题。

本文将详细介绍背负式电动喷雾器的使用方法与事项，旨在帮助用户更好地掌握和使用该设备。

一、准备工作1、根据操作说明组装背负式电动喷雾器，正确安装、固定喷嘴、喷管等各部件；2、根据喷涂材料的性质，选择合适的喷嘴和喷涂距离；3、检查电源线是否损坏，在使用前请务必确认是否有漏电现象，确保安全；4、在使用前请清洗喷嘴和喷管，确保喷头畅通无阻；5、佩戴好个人防护装备，包括手套、口罩、护目镜等。

二、操作步骤1、加液：打开加液口，将要喷涂的液体倒入喷涂桶中，注意不要注满，以免影响喷涂效果；2、启动：将电源线插入插座，打开电源开关，启动电动机；3、调节：调节出液量，选择合适的喷头，喷涂距离和角度等参数；4、喷涂：按下扳机，从左往右均匀喷涂（或者从上往下），保持手持喷枪机头垂直于喷涂表面，喷涂速度均匀，不要在同一位置重复喷涂多次；5、停机：喷涂完毕后，立即关闭电源开关，关闭电动机，开启放液阀门将剩余的液体排干，清空液体桶；6、清洗：将喷嘴和喷管等各部件拆卸下来，用清水彻底清洗干净并晾干；7、存放：将背负式电动喷雾器放置在干燥通风的地方，妥善保管。

三、注意事项1、在使用前，请先阅读使用手册，确保正确使用；2、在使用过程中，应定期检查电源线和各部件是否有损坏；3、喷头应定期清洗，避免堵塞影响喷涂效果；4、使用时请佩戴好个人防护装备；5、工作时，应避免在狂风大作，高温干燥或极端潮湿等环境下使用喷涂设备；6、不得将背负式电动喷雾器用于灭虫、消毒等用途，否则后果自负。

以上就是关于背负式电动喷雾器的使用说明，希望本文能对用户有所帮助，更好地应用背负式电动喷雾器，提高喷涂效率，达到更好的效果。
