脉冲气压喷雾水枪通用技术条件1范围本标准规定了脉冲气压喷雾水枪的术语和定义、分类与型号、技术要求、试验方法、检验规则、标志、包装、运输、贮存和使用说明书等。
本标准适用于脉冲气压喷雾水枪。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 3280—1992不锈钢冷轧钢板GB/T 3323—1987钢熔化焊对接接头射线照相和质量分级GB/T 4237—1992不锈钢热轧钢板GB 4351—1997手提式灭火器通用技术条件GB 8109—1987推车式灭火器性能要求和试验方法GB/T 14975—2002结构用不锈钢无缝钢管GB/T 14976—2002流体输送用不锈钢无缝钢管质技监局国发[2000]250号气瓶安全监察规程3 术语和定义下列术语和定义适用于本标准。
3.1脉冲气压喷雾水枪impulse air pressure spray gun利用压缩空气的急剧膨胀与水撞击混合后，以脉冲的方式喷射出高速超细水雾的灭火装置。
脉冲气压喷雾水枪通常由气瓶、水箱、气雾喷射器、减压阀及各种胶管和快换接头等部件组成。
注：超细水雾粒子的平均直径为2μm~200μm。
3.2气雾喷射器air-spray squirt gun由压缩空气驱动以脉冲的方式喷射水雾的部件。
气雾喷射器由贮气筒、蓄水筒和快速阀三大部分构成。
3.3背托backup device用于支承水箱及气瓶，便于操作者背负的托架。
3.4保险safety device用于防止扳机的意外操作的部件。
3.5扳机trigger用于打开快速阀的部件。
3.6喷射距离spray range喷射水雾散落密集处中心至喷射口中心在地面上的垂直投影点之间的水平距离。
森林防火脉冲气压喷雾水枪性能检测技术规范1 范围本标准规定了森林防火脉冲气压喷雾水枪性能检测技术规范的术语和定义、技术要求和检测方法。
本标准适用于森林防火脉冲气压喷雾水枪主要技术参数的性能检测。
2 术语和定义下列术语和定义适用于本文件。
2.1森林防火脉冲气压喷雾水枪以压缩空气为动力，通过移动水源或补给水源作为水源供给，利用脉冲气压喷雾水枪以脉冲喷射的形式，喷射高速细水雾的森林防火灭火组合装置。
2.2有效喷射灭火距离所测脉冲气压喷雾水枪喷射水雾散落密集处中心至喷射口中心在地面上的垂直投影点之间的水平距离。
2.3整备质量脉冲气压喷雾水枪系统进入工作状态时的全部质量。
2.4最远喷射距离所测脉冲气压喷雾水枪喷射水雾最远点至喷射口中心在地面上的垂直投影点之间的水平距离。
3 技术要求3.1 在标定气压下有效喷射灭火距离不应＜16m。
3.2 在标定气压下最远喷射距离不应＜20m。
3.3 在标定气压下脉冲喷射间隔时间不应＞4s。
3.4 双路减压器输出应分别在0.6Mpa～0.7Mpa和2.5Mpa～2.7Mpa。
3.5 贮水桶性能检测应＞2min, 检测后应无可见的泄漏气泡。
3.6 脉冲气压喷雾水枪系统整备质量≤35kg。
13.7 检测用仪器应在检定的有效期内，在检测前应进行检查和校准。
4 检测方法4.1 检测条件4.1.1 检测环境温度为常温。
4.1.2 检测时应在室内无风且地面干燥的情况下进行。
4.1.3 检测用水为清水。
4.2 检测仪器a)检测台；b)水池：3m×3m；c)水写纸；d)红外线测距仪：0 m～100m,精度±5%；e)计时器：精度±5%；f)压力表：0 Mpa～10Mpa，精度±5%；g)尺：精度±1.0mm。
4.3 有效喷射灭火距离检测a)将脉冲气压喷雾水枪系统联接好进行操作；b)扣动扳机，发射水雾；c)测出喷射水雾散落密集处中心至喷射口中心在地面上的垂直投影点之间的水平距离。
在安装使用产品前请仔细阅读产品使用说明书产品使用说明书QWMB12 背负式脉冲气压喷雾水枪执行标准 本 日期GA534-2005 V1.0 2013-03京达恒通技有限公QWMB12 背负式脉冲气压喷雾水枪1 概述 Q上≤B12 背负式脉冲气压喷雾水枪 以 简 水枪 利用压缩空气瞬间释放产生的极大动能 使 空气 液体灭火介质 如清水 在毫 级时间内相互冲撞混合 喷嘴加 后 突然膨胀雾 瞬时喷射 产生高 度 高密度的超细水雾流 直达火源根部 集吹断 窒息 冷 种灭火 理 于一体 从而达到高效快 灭火的目的 本水枪用于矿井救灾 本水枪 碳纤维气瓶 水箱 气雾喷射器 气管 水管 背托等 成2 产品执行标准 基A534-2005 脉冲气压喷雾水枪通用技术条件 3 产品组成 本水枪 碳纤维气瓶 水箱 系统结构 图 1 气雾喷射器 气管 水管 背托等 成气管水管背托气雾喷射器碳纤维气瓶水箱图 1 产品结构图 4 型 意义Q——枪 W——雾 水 M——脉冲气压Q/TBD 08-2011B——背负式 12——水箱容5 工作环境L工作环境 在具有 烷爆炸性危险的煤矿井 a b c d e 温 度 0～40℃ 98％(25℃)相对湿度大气压力 80 kPa～116kPa 风 贮存温度 8m／s -40℃～+60℃f 在无滴水的地方 6 主要技术参数 装载总质 喷射距离 水箱容 贮气瓶容 35 ㎏ 10造 12 L 3 s 10 次 2 L脉冲喷射间隙时间 有效脉冲喷射次数碳纤维气瓶公 压力 30±1 ≤Pa 贮气筒工作压力 2.0-2.7≤Pa 喷射 口 度 80～120 造/s 7 如何使用 7.1 灭火剂的充装 首先将水箱顶盖打开 将灭火介质 清水 灌满水箱 然后拧紧水箱顶盖 如需加入添加剂 可先加清水至水箱快满后 再按 7.2 贮气瓶充气 贮气瓶充气时 泵例加入添加剂 最后加满清水 以防产生过多泡沫 拧紧水箱顶盖先将气瓶固定好将充压泵接口 贮气瓶阀门连接好打开贮气瓶阀门开启充压充装压力至规定 可7.3 操作步骤 A 使用前 检查脉冲水枪各部件是否完好 并将喷射器进水阀及扳机保险置于关闭状态 B 将灭火介质 清水 灌满水箱 拧紧水箱顶盖 C 将贮气瓶 30MPa 用缚带固定于靠近水箱 水接口一侧的支架 水箱进气管连接好 口 2.7 MPa 高压空气管 喷射器进 并将 压阀接口 贮气瓶口连接好 将 压阀副 口空气管 较细胶管D 背起背负装置 调整好背带 端起喷射器 将 压阀 气接口连接 用水管把水箱 水接口 喷射器进水接口连接E 缓慢开启贮气瓶阀门 将喷射器向 倾斜 打开扳机保险 打开进水阀充水 当看到有少 的水 从喷射器前端的隔板溢 时 迅 关闭水阀 瞄准目标射1Q/TBD 08-2011F 再次打开进水阀 充水 关闭进水阀 射 但充水时喷射器前端必须向 G 使用完 关闭进水阀 倾斜根据实际情况节省时间 可让进水阀一直开着关闭贮气瓶阀门对准地面扣动几次扳机以排除管路剩余压缩空气关闭扳机保险 向 拉动水箱顶部放气阀 排除水箱内压缩空气 然后断开进水管 进气管接头 放 喷射器及背负装置 H 再次将水箱 贮气瓶充满 调整好灭火系统 以备 次使用 7.4 维护保养察 压压力表针应回至 0A 脉冲水枪贮气瓶的维护检查按照碳纤维气瓶有关规定进行 应委托有许可证的单 检查 B 脉冲水枪应放置在取用方便 无碰撞挤压处 环境温度 C 显示装置应按规定进行定期复验 D 水枪膜 应定期进行检查 5℃—45℃得有损坏 失效等缺陷 更换 膜 时 应将膜 唇部朝内安装 并在使用喷射得损坏器 20 枪后再次紧固 8 安全警示警告1 2 3 4 5 6 7 89 成套性 机 说明书 10 产品资质证编号 1 矿用产品安全标志证书次使用前应进行气密性检查及安全检查 未 训或操作 用 成后果自负 格按操作规程使用脉冲水枪 扑灭矿井火灾应 格遵照煤矿安全规程的相关规定 禁对准人或动物射 以免 成伤害 灭火介质在冻结或凝固状态 禁使用 禁任意更换气瓶 更换后应进行气密性检查及安全检查 定期对脉冲水枪安全阀 压阀 压力表进行维护和保养 水箱 年按标准检验一次熟者禁使≤L司1200442。

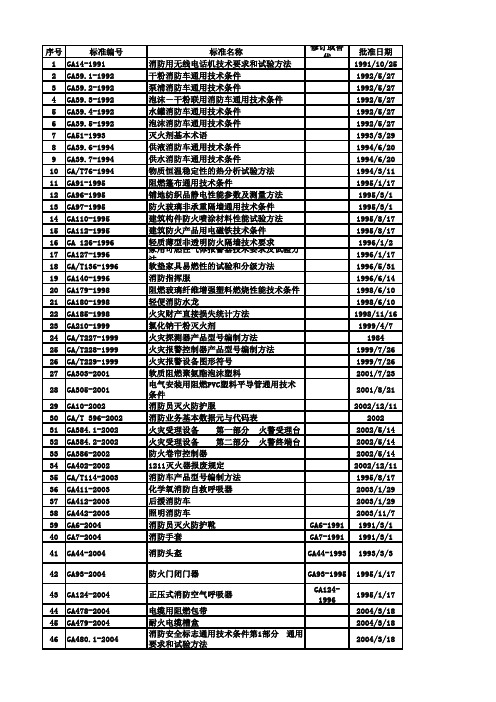

序号标准编号标准名称修订或替代批准日期1GA14-1991消防用无线电话机技术要求和试验方法1991-10-25 2GA39.1-1992干粉消防车通用技术条件1992-5-27 3GA39.2-1992泵浦消防车通用技术条件1992-5-27 4GA39.3-1992泡沫－干粉联用消防车通用技术条件1992-5-27 5GA39.4-1992水罐消防车通用技术条件1992-5-27 6GA39.5-1992泡沫消防车通用技术条件1992-5-27 7GA51-1993灭火剂基本术语1993-3-29 8GA39.6-1994供液消防车通用技术条件1994-6-20 9GA39.7-1994供水消防车通用技术条件1994-6-20 10GA/T76-1994物质恒温稳定性的热分析试验方法1994-3-11 11GA91-1995阻燃篷布通用技术条件1995-1-17 12GA96-1995铺地纺织品静电性能参数及测量方法1995-3-1 13GA97-1995防火玻璃非承重隔墙通用技术条件1995-3-1 14GA110-1995建筑构件防火喷涂材料性能试验方法1995-8-17 15GA112-1995建筑防火产品用电磁铁技术条件1995-8-17 16GA 126-1996轻质薄型非透明防火隔墙技术要求1996-1-217GA127-1996家用可燃性气体报警器技术要求及试验方法1996-1-1718GA/T136-1996软垫家具易燃性的试验和分级方法1996-5-31 19GA140-1996消防指挥服1996-6-14 20GA179-1998阻燃玻璃纤维增强塑料燃烧性能技术条件1998-6-10 21GA180-1998轻便消防水龙1998-6-10 22GA185-1998火灾财产直接损失统计方法1998-11-16 23GA210-1999氯化钠干粉灭火剂1999-4-7 24GA/T227-1999火灾探测器产品型号编制方法198425GA/T228-1999火灾报警控制器产品型号编制方法1999-7-26 26GA/T229-1999火灾报警设备图形符号1999-7-26 27GA303-2001软质阻燃聚氨酯泡沫塑料2001-7-2328GA305-2001电气安装用阻燃PVC塑料平导管通用技术条件2001-8-2129GA10-2002消防员灭火防护服2002-12-11 30GA/T 396-2002消防业务基本数据元与代码表200231GA384.1-2002火灾受理设备 第一部分 火警受理台2002-5-14 32GA384.2-2002火灾受理设备 第二部分 火警终端台2002-5-14 33GA386-2002防火卷帘控制器2002-5-14 34GA402-20021211灭火器报废规定2002-12-11 35GA/T114-2003消防车产品型号编制方法1995-8-17 36GA411-2003化学氧消防自救呼吸器2003-1-29 37GA412-2003后援消防车2003-1-29 38GA442-2003照明消防车2003-11-7 39GA6-2004消防员灭火防护靴GA6-19911991-3-1 40GA7-2004消防手套GA7-19911991-3-141GA44-2004消防头盔GA44-19931993-3-3 42GA93-2004防火门闭门器GA93-19951995-1-1743GA124-2004正压式消防空气呼吸器GA124-19961995-1-1744GA478-2004电缆用阻燃包带2004-3-18 45GA479-2004耐火电缆槽盒2004-3-1846GA480.1-2004消防安全标志通用技术条件第1部分 通用要求和试验方法2004-3-1847GA480.2-2004消防安全标志通用技术条件第2部分 常规消防安全标志2004-3-1848GA480.3-2004消防安全标志通用技术条件第3部分 蓄光消防安全标志2004-3-1849GA480.4-2004消防安全标志通用技术条件第4部分 逆向反射消防安全标志2004-3-1850GA480.5-2004消防安全标志通用技术条件第5部分 荧光反射消防安全标志2004-3-1851GA480.6-2004消防安全标志通用技术条件第6部分 搪瓷消防安全标志2004-3-1852GA494-2004消防用防坠落装备2004-6-2 53GA495-2004阻燃铺地材料性能要求和试验方法2004-6-2 54GA503-2004建筑消防设施检测技术规程2004-6-9 55GA504-2004阻燃装饰织物2004-6-17 56GA/T505-2004材料的火灾场景烟气制取方法2004-6-1757GA/T506-2004火灾烟气毒性危险评价方法——动物试验方法2004-6-1758GA534-2005脉冲气压喷雾水枪通用技术条件2005-3-1759GA535-2005阻燃及耐火电缆 阻燃橡皮绝缘电缆分级和要求2005-3-1760GA/T536.1-2005易然易爆危险品 火灾危险性分级及试验方法 第1部分：易然易爆危险品火灾危险性分级2005-3-1761GA/T536.2-2005易然易爆危险品 火灾危险性分级及试验方法 第2部分：易燃固体分级试验方法2005-3-1762GA/T536.3-2005易然易爆危险品 火灾危险性分级及试验方法 第3部分：易于自燃的物质分级试验2005-3-1763GA/T536.4-2005易然易爆危险品 火灾危险性分级及试验方法 第4部分：遇水放出易燃气体物质分级试验方法2005-3-1764GA/T536.5-2005易然易爆危险品 火灾危险性分级及试验方法 第5部分：固体氧化性物质分级试验2005-3-1765GA/T537-2005母线干线系统(母线槽)阻燃、防火、耐火性能的试验方法2005-3-1766GA545.1-2005消防车辆动态管理装置 第1部分：消防车辆动态终端机2005-6-2367GA545.2-2005消防车辆动态管理装置 第2部分：消防车辆动态管理中心收发装置2005-6-2368GA577-2005专职消防人员执勤服装分类、样式、颜色与号型2005-12-869GA578-2005超细干粉灭火剂2005-12-8 70GA/T579-2005城市轨道交通消防安全管理2005-12-871GA602-2006 干粉灭火装置GA78-19942006-3-672GA603-2006 防火卷帘用卷门机2006-3-673GA 13-2006 悬挂式气体灭火装置GA 13-1991199174GA/T604-2006消防信息系统技术框架结构2006-3-16 75GA/T605-2006消防安全重点单位信息系统数据结构2006-3-1676 GA/T620-2006 消防职业安全与健康2006-4-2877 GA/T623-2006 消防培训基地训练设施建设标准2006-4-2878 GA630-2006 消防腰斧2006-8-2979 GA631-2006 消防救生气垫2006-8-2980 GA632-2006 正压式消防氧气呼吸器2006-8-2981 GA633-2006 消防员抢险救援防护服装2006-8-2982 GA634-2006 消防员隔热防护服GA88-19942006-8-2983 GA/T635-2006 消防用红外热像仪2006-8-2984 GA/T636-2006 气体灭火剂的毒性试验和评价方法2006-8-2985 GA653-2006 重大火灾隐患判定方法2006-10-2586 GA654-2006 人员密集场所消防安全管理2006-10-2587GA137-2007消防梯GA137-19961996-6-1488GA95-2007灭火器维修与报废规程GA95-19951995-3-189GA703-2007住宿与生产储存经营合用场所消防安全技术要求2007-6-1390GA/T707-2007消防监督检查员岗位资格条件2007-7-1991GA/T714-2007构件用防火保护材料快速升温耐火试验方法2007-9-2892GA/T716-2007电缆或光缆在受火条件下的的火焰传播及热释放和产烟特征的测试方法2007-10-1793GA306.1-2007阻燃及耐火电缆 塑料绝缘阻燃及耐火电缆分级和要求第1部分：阻燃电缆GA306.1-20012001-8-2194GA306.2-2007阻燃及耐火电缆 塑料绝缘阻燃及耐火电缆分级和要求第2部分：耐火电缆GA306.2-20012001-8-2195GA/T720-2007消防标准制修订工作程序2007-11-7 96GA768-2008消防摩托车2008-4-24 97GA770-2008消防员化学防护服装2008-5-23 98GA/T798-2008排油烟气防火止回阀2008-8-26 99GA/T812-2008火灾原因调查指南2008-11-18100GA817-2009喷射无机纤维防火材料的性能要求及试验方法2009-2-10101GA211-2009消防排烟风机耐高温试验方法GA211-19991999-4-7102GA821-2009消防水鹤2009-2-27 103GA 834-2009泡沫喷雾灭火装置2009-6-4 104GA 835-2009油浸变压器排油注氮灭火装置2009-6-4 105GA 836-2009建设工程消防验收评定规则2009-6-25 106GA 839-2009火灾现场勘验规则2009-7-9 107GA 846-2009消防产品身份信息管理2009-9-16108GA 847-2009消防控制室图形显示装置软件通用技术要求2009-9-16109GA 139-2009灭火器箱GA 139-19961996-6-14110GA 86-2009简易式灭火器GA 86-19941994-11-2111GA 856.1-2009合同制消防员制式服装 第1部分：命名与术语2009-12-29112GA 856.2-2009合同制消防员制式服装 第2部分：服饰2009-12-29113GA 856.3-2009合同制消防员制式服装 第3部分：春秋制服2009-12-29114GA 856.4-2009合同制消防员制式服装 第4部分：夏季制服2009-12-29115GA 856.5-2009合同制消防员制式服装 第5部分：冬季制服2009-12-29116GA 856.6-2009合同制消防员制式服装 第6部分：执勤帽2009-12-29 117GA138-2010消防斧1996-6-14 118GA863-2010消防用易熔合金元件通用要求2010-3-8119GA/T 536.6-2010易燃易爆危险品 火灾危险性分级及试验方法 第6部分：液体氧化性物质2010-5-21120GA868-2010分水器和集水器GA 11-1991、GA12-19911991-7-26121GA 869-2010消防员灭火防护头套2010-5-31122GA 61-2010固定灭火系统驱动、控制装置通用技术条件GA 61-20021993-11-15123GA/T 875-2010火场通信控制台2010-6-17 124GA 892.1-2010消防机器人 第1部分：通用技术条件2010-8-16125GA 499.1-2010气溶胶灭火系统 第1部分：热气溶胶灭火装置GA 499.1-2004、GA500-20042004-6-4126GA79-2010消防球阀GA79-19941994-6-20127GA 941-2011化工装置火灾事故处置训练设施技术要求2011-6-13 128GA 942-2011网柵隔断式烟热训练室技术要求2011-6-13 129GA 943-2011消防员高空心理训练装置技术要求2011-6-13130GA 159-2011水基型阻燃处理剂GA 159-19971997-3-25131GA/T 967-2011消防安全训练要则2011-12-9 132GA/T 968-2011消防员现场紧急救护指南2011-12-9 133GA/T 969-2011火幕墙训练设施技术要求2011-12-9 134GA/T 970-2011危险化学品泄露事故处置行动要则2011-12-9135GA/T 971.1-2011消防卫星通信系统 第1部分：系统总体要求2011-12-9136GA/T 971.2-2011消防卫星通信系统 第2部分：便携式卫星站2011-12-9137GA/T 543.4-2011公安数据元（4）2011-12-12 138GA/T 972-2011化学品危险性分类与代码2011-12-12 139GA/T 973-2011搜救犬品种代码2011-12-12 140GA/T 974-2011消防信息代码 第1～73部分2011-12-12 141GA 979-2012D类干粉灭火剂2012-2-1 142GA 982-2012哈龙灭火系统工况评定2012-3-27143GA 498-2012厨房设备灭火装置GA 498-20042004-6-4144GA/T 998-2012乡镇消防队标准2012-6-5145GA/T 999-2012防排烟系统现场性能试验方法 热烟试验法2012-6-19146GA 304-2012塑料管道组火圈GA 304-20012001-7-23147GA 533-2012挡烟垂壁GA 533-20052005-3-17148GA 1025-2012消防产品 消防安全要求2012-11-23149GA 588-2012消防产品现场检查判定规则GA 588-20052005-12-26150GA 1034-2012火灾事故调查案卷制作2012-12-26 151GA 1035-2012消防产品工厂检查通用要求2012-12-26 152GA/T 1036-2012消防基础数据平台接口规范2012-12-26153GA/T 1038.1-2012消防公共服务平台技术规范第1部分：总体架构及功能要求2012-12-26154GA/T 1038.2-2012消防公共服务平台技术规范第2部分：服务管理接口2012-12-26155GA/T 1038.3-2012消防公共服务平台技术规范第3部分：信息交换接口2012-12-26156GA/T 1039-2012消防员心理训练指南2012-12-26 157GA/T 1041-2012跨区域灭火救援指挥导则2012-12-28158GA 621-2013消防员个人防护装备配备标准GA 621-20062006-4-28159GA 622-2013消防特勤队(站)装备配备标准GA 622-20062006-4-28修订日期实施日期1992-10-11993-5-11993-5-11993-5-11993-5-11993-5-11994-3-11995-5-11995-5-11994-12-11995-10-11995-12-11995-12-11996-1-11996-1-11996-10-11996-10-11996-10-11997-1-11998-10-11998-10-11999-1-11999-6-1 1999-7-261999-10-11999-10-11999-10-12001-12-12002-2-12003-5-12002-12-12002-12-12002-12-12003-5-1 2003-1-292003-7-12003-7-12003-7-12004-6-1 2004-6-42004-10-1 2004-6-42004-10-12004-6-42004-10-1 2004-3-182004-10-1 2004-3-182004-10-12004-10-12004-10-12004-10-12004-10-12004-10-12004-10-12004-10-12004-10-12004-10-12004-10-12004-10-12004-10-12004-10-12005-10-12005-10-12005-10-12005-10-12005-10-12005-10-12005-10-12005-10-12005-10-12005-10-12006-3-12006-3-12006-3-12006-5-12006-5-1 2006-3-62006-5-12006-6-12006-6-12006-6-12006-8-12007-1-12007-1-12007-1-12007-1-12007-1-12007-1-12007-1-12007-1-1 2007-3-162007-7-1 2007-6-82007-10-12007-8-12007-10-12007-12-12007-12-1 2007-10-172007-12-1 2007-10-172007-12-12008-1-12008-6-12008-10-12008-10-12009-1-12009-3-1 2009-2-272009-3-12009-6-12009-7-12009-7-12009-8-12009-8-12009-10-12009-10-1 2009-9-252009-12-1 2009-9-252009-12-12009-12-292009-12-292009-12-292009-12-292009-12-292009-12-29 2010-2-92009-3-12010-4-12010-7-1 2010-5-212010-7-12010-8-1 2010-5-312010-8-12010-8-12010-10-1 2010-10-262010-11-12010-12-52010-12-52011-7-12011-7-12011-7-1 2011-11-12011-12-12012-3-12012-3-12012-3-12012-3-12012-1-12012-1-12011-12-122011-12-122011-12-122011-12-122012-3-12012-5-1 2012-6-192012-9-12012-7-12012-8-1 2012-9-252012-10-1 2012-9-252012-12-12012-11-23 2012-12-262013-1-12013-1-12013-1-12013-1-12013-1-12013-1-12013-1-12013-1-12013-1-1 2013-1-102013-1-10 2013-1-102013-1-10。
消防水枪性能要求和试验方法本标准适用于工作压力为0。
2~0。
7MPa的各种类型的消防水枪。
1。
名词、术语1.1 消防水枪（以下简称为水枪)由单人或双人携带和操作的以水作为灭火剂的喷射管枪.水枪通常由接口、枪体、阀和喷嘴或能形成多种形式喷射的装置组成。
1。
2 充实水流具有充实核心段的水射流.1.3 雾状水流射流边缘夹角大于00，且不具有充实核心段的水射流.1.4 射程水枪喷射水流散落密集处中心至喷嘴出口端中心在地面上的投影点之间的直线距离.1.5 喷雾角雾状水流边缘间的夹角。
1。
6 当量喷嘴直径以表1中直流流量的额定值和额定工作压力为条件，流量系数为1情况下计算的直流喷嘴直径的圆整值.2. 型式与性能参数2。
1 型式水枪有下面三种基本型式:直流水枪：喷射充实水流的水枪.喷雾水枪：喷射雾状水流的水枪.直流喷雾水枪：即能喷射充实水流又能喷射雾状水流的水枪。
水枪上的螺纹除与管牙接口连接部分使用圆柱管螺纹外，其余均应为普通螺纹。
普通螺纹公差应符合GB 197-81《普通螺纹公差与配合》中内螺纹7H级、外螺纹8g级的要求。
螺纹应无缺牙,表面应光洁.3。
4 表面质量铸件表面应无结疤、裂纹及孔眼。
铝制件表面须作阳极氧化处理.3。
5 使用温度水枪的使用温度范围为－30℃～55℃.按4。
3、4。
4规定的条件试验后,其操作部分应能正常工作.3。
6 密封性能水枪在0.9MPa压力下，按4。
7。
2与4.7。
3规定的条件进行水压密封性试验。
枪体及各密封部位不允许泄漏.3。
7 强度水枪在1.6MPa压力下，按4。
7.4规定的条件进行水压强度试验。
水枪应不破裂、不产生影响正常使用的残余变形.3。
8 喷射性能在工作压力范围内，水枪操作应灵活可靠。
额定工作压力下的喷射性参数应满足表1所规定的相应要求。
3。
9 抗跌落性能水枪于离地区性1。
5m高处按4。
6规定的条件作跌落试验后,应仍能正常操作使用.3。
10 耐腐蚀性能水枪经4.5规定的条件试验后，应无起层、剥落或肉眼可见的点蚀凹坑，操作应正常3.11 接口性能内扣式接口应符合GB 3265?/FONT〉82《内扣式消防接口型与基本参数》和GB 3265？/FONT>82《内扣式消防接口通用技术条件》的规定。
喷雾水枪的配置标准1. 引言本标准旨在规定喷雾水枪的配置要求，确保其满足消防安全和实际使用的需要。
本标准适用于各种类型和规格的喷雾水枪，包括但不限于手动泵式、电动泵式和气压式喷雾水枪。
2. 适用范围本标准适用于所有类型和规格的喷雾水枪，包括但不限于手动泵式、电动泵式和气压式喷雾水枪。
本标准不适用于非喷雾型的水枪。
3. 配置要求3.1 泵体泵体应采用耐高压、耐腐蚀的材料制成，能够承受高水压的冲击。
泵体应具有足够的强度和刚度，以确保在使用过程中不会发生变形或损坏。
3.2 喷头喷头应能够将水流均匀地喷洒成雾状，并具有足够的喷射距离和覆盖范围。
喷头应能够调节喷洒角度，以适应不同场合的使用需求。
喷头应耐腐蚀、耐磨擦，能够长时间保持性能稳定。
3.3 操作手柄操作手柄应易于握持，并具有足够的强度和刚度，以确保在使用过程中不会发生变形或损坏。
操作手柄应与泵体连接牢固，避免在使用过程中脱落或松动。
3.4 快速接头快速接头应具有足够的强度和耐压能力，能够承受高水压的冲击。
快速接头应易于连接和拆卸，以方便更换水管或喷头。
快速接头应配备防护帽或保护罩，以避免在使用过程中受损。
3.5 防护罩防护罩应能够保护喷雾水枪免受外界环境的干扰和影响，如防止灰尘、污垢等进入泵体或喷头内部。
防护罩应具有足够的强度和刚度，以确保在使用过程中不会发生变形或损坏。
防护罩应易于拆卸和清洗，以方便维护和保养。
4. 检验标准4.1 外观检验外观检验应包括以下内容：检查喷雾水枪的外观是否完好无损，没有明显的划痕、变形或损坏；检查喷雾水枪的标识是否清晰、完整，包括产品名称、生产厂家、型号规格等信息；检查喷雾水枪的色彩和材质是否符合要求。
4.2 性能检验性能检验应包括以下内容：检查喷雾水枪的喷射距离和覆盖范围是否符合要求；检查喷雾水枪的喷头调节功能是否正常；检查喷雾水枪的操作手柄是否灵活可靠；检查喷雾水枪的快速接头连接是否牢固可靠；检查喷雾水枪的防护罩功能是否正常。
脉冲气压喷雾水枪使用说明书概述：脉冲气压喷雾水枪以压缩空气为动力，瞬时喷出高速雾化水流，冲入火灶中心，产生冷却、窒息、隔离效应，从而达到灭火目的。
（图1）是装备QWMB12脉冲气压喷雾水枪的全貌。
脉冲气压喷雾水枪适用于扑灭A、B、C类及电气火灾的初期火灾。
技术参数：1．最大喷射距离：20m2．每脉冲喷水量：IL3．充水时间：3s4．额定工作压力：2. 5MPa5．气雾喷射器重：6.8kg6．气雾喷射器外形尺寸：①70×800详见技术参数表技术参数表结构（图2-1～图2—3）1．气雾喷射器2．减压器3．贮气瓶4．贮水桶运载体（背托、推车）5．贮水桶6．气水输送管。
操作方法及操作顺序：1．将贮水桶装满液体灭火剂并旋紧顶盖（图3-1、3-2）。
2．用缚带将已充气的高压气瓶缚在固定架上（图4-1、4-2）。
3．将减压阀进气口与贮气瓶截止阀连接并旋紧手轮（图5-1、5-2）。
4．将减压阀的次级出口输气管上的快速插头与贮水桶进气口的快速插头座联接好（图6-1、6-2）。
5．将输水管快速插头插入储水桶出水口的快速插座上（图7）（仅推车式）。
6．将输气管输出端的快速插头插入气雾喷射器进气口的快速插头座；此时，快速插头座上的滚花套管将自动弹出。
旋转滚花套管，使套管上的凹槽与凹槽对面的凸起错开约90度，以防输气管在高压状态下意外脱开（图8）。
7．将输水管输出端的插头座与气雾喷射器进水口的快速插头联接（图9）。
8．将已经联接好的气雾喷射器背在肩上，向上倾斜30度（图1 0）。
9．缓慢开启储气瓶的截止阀并至最大（图1 1），此时贮水桶内的空气压力达到额定气压，气雾喷射器气缸内的空气压力为2.5MPa。
10．用左手打开气雾喷射器的进水阀（图1 2），当喷射器内充满水时，可看到有少量的水从喷射器出口的橡胶隔膜处流出，此时关闭水阀，右手打开气雾喷射器的红色保险栓（图1 3）。
11．瞄准目标后立即射击。
射击之后再充水，射击…利用充水时间选定下一个射击目标。
脉冲气压喷雾水枪通用技术条件1范围本标准规定了脉冲气压喷雾水枪的术语和定义、分类与型号、技术要求、试验方法、检验规则、标志、包装、运输、贮存和使用说明书等。
本标准适用于脉冲气压喷雾水枪。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 3280—1992不锈钢冷轧钢板GB/T 3323—1987钢熔化焊对接接头射线照相和质量分级GB/T 4237—1992不锈钢热轧钢板GB 4351—1997手提式灭火器通用技术条件GB 8109—1987推车式灭火器性能要求和试验方法GB/T 14975—2002结构用不锈钢无缝钢管GB/T 14976—2002流体输送用不锈钢无缝钢管质技监局国发[2000]250号气瓶安全监察规程3 术语和定义下列术语和定义适用于本标准。
3.1脉冲气压喷雾水枪impulse air pressure spray gun利用压缩空气的急剧膨胀与水撞击混合后，以脉冲的方式喷射出高速超细水雾的灭火装置。
脉冲气压喷雾水枪通常由气瓶、水箱、气雾喷射器、减压阀及各种胶管和快换接头等部件组成。
注：超细水雾粒子的平均直径为2μm~200μm。
3.2气雾喷射器air-spray squirt gun由压缩空气驱动以脉冲的方式喷射水雾的部件。
气雾喷射器由贮气筒、蓄水筒和快速阀三大部分构成。
3.3背托backup device用于支承水箱及气瓶，便于操作者背负的托架。
3.4保险safety device用于防止扳机的意外操作的部件。
3.5扳机trigger用于打开快速阀的部件。
3.6喷射距离spray range喷射水雾散落密集处中心至喷射口中心在地面上的垂直投影点之间的水平距离。
3.7有效脉冲喷射次数effective impulse spray times气雾喷射器蓄水筒充满水喷射的总次数。
3.8脉冲喷射间歇时间intermittent time of impulse spray在不断向蓄水筒充水的情况下，两次喷射(蓄水筒充满水即喷射)之间的平均间歇时间。
3.9喷射剩余率rate of residual extinguishing medium脉冲气压喷雾水枪完成有效脉冲喷射次数不再产生水雾后，水箱内部剩余的水量相对于喷射前水箱充装量的重量百分比。
4 分类与型号4.1分类脉冲气压喷雾水枪按移动方式分为挂靠式，背负式，推车式。
按水箱容积分：挂靠式为5L，背负式为12L，推车式分为35L、50L和75L三种。
4.2型号脉冲气压喷雾水枪的型号编制方法如下：示例1：水箱容积为12L，背负式脉冲气压喷雾水枪其型号为：QWMB12；示例2：水箱容积为35L，推车式脉冲气压喷雾水枪其型号为：QWMT35。
5 技术要求5.1性能指标5.1.1脉冲气压喷雾水枪在20℃±5℃时，其性能参数应符合表1的规定。
表15.1.2 QWMG5型脉冲气压喷雾水枪完成6次脉冲喷射以后应达到3A、3B灭火级别(仅限于灭B类火水系灭火剂)。
其他型号的脉冲气压喷雾水枪完成10次脉冲喷射以后应达到4A、5B灭火级别(仅限于灭B类火水系灭火剂)。
5.1.3脉冲气压喷雾水枪各部件组装完成后应按6.2进行气密试验。
试验结果应无可见的泄漏气泡。
5.1.4喷射水雾电气绝缘性能按6.9进行试验，气雾喷射器出口至电极靶的距离为2m时毫安表的电流指示应小于0.5mA。
5.2 气雾喷射器要求5.2.1气雾喷射器的主要零部件由奥氏体不锈钢如1Cr18Ni9Ti、黄铜合金如H62、硬铝合金如LY12或机械性能和耐腐蚀性能不低于以上所列材料的其他相类似的材料制造。
所用不锈钢材料应符合GB/T 14975—2002、GB/T 14976—2002、GB/T 4237—1992、GB/T 3280—1992的要求，其他材料的化学成分和机械性能应符合相应标准的规定。
5.2.2气雾喷射器贮气筒体材料除了符合5.2.1的规定外，还应有材料质保书，且应保证质保书的有效性。
5.2.3气雾喷射器贮气筒体按6.1进行水压试验，试验压力为气雾喷射器贮气筒最大工作压力的1.5倍，试验中不应有渗漏及永久性变形。
5.3气瓶要求5.3.1气瓶设计、制造、检验和使用应符合质技监局国发[2000]250号《气瓶安全监察规程》的规定。
5.3.2气瓶上应有“压缩空气；气瓶编号；水压试验压力；公称工作压力；爆破压力；公称容积；重量；生产日期；检验周期；使用年限；产品标准号；警示：发现纤维断裂或损坏，不应充装”等字样标记。
5.4水箱要求5.4.1水箱应采用奥氏体不锈钢如1Cr18Ni9Ti或机械性能和耐腐性能不低于此种材料的其他相类似的不锈钢材料焊接而成。
封头和封底在材料处于完全退火状态下采用拉伸或模冲压方法制成。
材料的化学成分和机械性能应符合GB/T 4237—1992、GB/T 3280—1992或其他相应材料标准的规定，并有材料质保书，且应保证质保书的有效性。
5.4.2水箱承压零部件的焊缝应均匀，不得有裂纹、烧穿、咬边及未焊透。
推车式脉冲气压喷雾水枪水箱承压零部件的焊缝探伤检查应按GB/T 3323—1987执行，其质量应符合Ⅱ级要求。
5.4.3水箱及连接零件应按6.1进行水压试验，试验压力为水箱最大工作压力的1.5倍，试验中不应有泄漏及永久性变形。
5.4.4水箱应进行爆破试验。
爆破压力应大于水箱最大工作压力的3.6倍。
水箱爆破试验按GB 4351—1997中6.8.2规定进行。
爆破试验时，水箱不能有碎片物飞出；爆破裂口不能在焊缝上；爆破应呈塑性破坏，即破口应不出现辐射状等脆性迹象。
5.4.5水箱应设有操作简便的放气卸压装置放出水箱中的带压余气，以便于轻松拧开进水口盖。
5.5各种阀门及连接件、连接管要求5.5.1用于脉冲气压喷雾水枪的各种阀门及连接零件的材料应选用铜合金、不锈钢、铝合金等耐腐蚀材料制造，材料的化学成分和机械性能应符合相应标准的规定。
5.5.2减压阀两路输出，压力分别为2.0MPa~2.7MPa、0.4MPa~0.6MPa或1.1MPa~1.3MPa，应由生产厂提供阀后压力稳定精度、最低截止压力等技术参数的检测报告及产品合格证书。
5.5.3 脉冲气压喷雾水枪的承内压部分应有与其工作压力相应的超压安全保护装置，气雾喷射器贮气筒及连接管路、水箱及连接管路均应带有安全阀。
安全阀的动作压力应在相应的最大工作压力与水压试验压力值之间。
安全阀动作试验方法按6.3进行。
5.5.4 用于进水管、进气管连接的快换接头应操作简便、省力，连接、脱开动作轻便灵活。
快换接头带有单向阀，进水管、进气管脱开连接后，在工作压力下单向阀不应有泄漏现象。
进水管、进气管连接好后，水流、气流应保持通畅，满足脉冲喷射间歇时间的要求。
5.5.5 进气管工作压力2.0～2.7MPa、进水管工作压力0.4～0.6MPa或1.1MPa~1.3MPa，应选用标称耐压大于相应工作压力1.5倍以上的耐压编织橡胶软管，并提供产品检验证明和合格证。
5.5.6 进气管、进水管与快换接头连接时不应使软管受损伤，连接应有足够的强度满足使用要求。
软管及快换接头的强度、软管与快换接头连接接头的强度的试验方法按6.4进行，试验压力为相应的贮气筒和水箱的水压试验压力。
试验结果不应出现可见的永久变形、连接接头松脱、快换接头性能降低及任何泄漏现象。
5.6 背托要求背托应有足够的强度和钢度支托水箱及气瓶，经静载荷试验后不应出现断裂现象。
5.7 可操作性5.7.1 气雾喷射器进水阀活动灵活，开启、关闭工作可靠，无泄漏、渗透现象。
5.7.2 气雾喷射器扳机扣动灵活轻松、无卡阻现象。
主阀阀芯装配时应运动灵活顺畅、无任何卡阻、大阻力及回位受滞现象。
扣扳机击发后主阀开启、关闭反应灵敏，应无任何滞后现象。
5.7.3 气雾喷射器手柄、扳机等与操纵者直接接触零部件外形应圆滑，不应有毛刺、棱角等尖锐突起物以免在击发时造成手部受伤。
5.8 推车要求5.8.1 推车式行驶机构要求按GB 8109—1987中3.8规定。
5.8.2 推车式脉冲气压喷雾水枪应设有固定气雾喷射器的装置。
该装置的结构应保证气雾喷射器等取用方便，按GB 8109—1987中4.11试验后，不得有裂纹、断裂及永久性变形等缺陷，气雾喷射器等被固定件不得脱落且能正常取用。
6 试验方法6.1 水压试验气雾喷射器贮气筒体和水箱及连接零件的水压试验方法应参照GB 4351—1997中6.8.1的规定。
试验结果应符合5.2.3或5.4.3的规定。
6.2气密试验脉冲气压喷雾水枪的气密试验方法采用浸水试验，将其浸没在+5℃~+55℃的清水中，水面应高于脉冲气压喷雾水枪顶端50mm以上。
打开贮气瓶，使脉冲气压喷雾水枪处于工作状态，保持5min，并注意观察。
试验结果应符合5.1.3的规定。
6.3安全阀动作试验将安全阀装在试验台上，采用水压或空气加压至安全阀动作。
试验台的压力测量精度不低于1.5级。
试验结果应符合5.5.3的规定。
6.4软管、快换接头、连接接头强度试验软管、快换接头、连接接头的试验台的压力测量精度不低于1.5级。
强度试验应在常温下(20℃±5℃)进行。
试验时，将试件安装在水压试验台上加压，压力均匀升至试验压力，保持5min，试验结果应符合5.5.6的规定。
6.5喷射性能试验6.5.1试验应在室内或室外无风且地面干燥情况下进行。
6.5.2将脉冲气压喷雾水枪的水箱加满水，拧紧水箱盖。
气瓶充压至额定工作压力，然后连接好各种软管，操作者背上水箱及气瓶，挎起气雾喷射器。
6.5.3打开气瓶阀门，此时，气瓶中的压缩空气经减压阀分别向气雾喷射器和水箱充气。
6.5.4将气雾喷射器出口斜向上约30°。
打开气雾喷射器水阀，向气雾喷射器蓄水筒充水，待少量水从气雾喷射器出口的橡胶膜片喷出时，表明蓄水筒已充满，关闭水阀。
6.5.5端平气雾喷射器击发。
喷射口离地面不超过1.5m。
6.5.6重复6.5.4，6.5.5的动作，直到水箱中的水喷射完。
测出喷射水雾散落密集处中心至喷射口中心在地面上的垂直投影点之间的水平距离，即为脉冲气压喷雾水枪的喷射距离。
6.5.7蓄水筒充满水喷射的总次数即为有效脉冲喷射次数。
6.5.8喷射至水箱不再出水后，打开水箱倒出剩余水，该剩余水与水箱原充装水的重量比，即为喷射剩余率。
6.5.9脉冲喷射间歇时间试验按6.5.2~6.5.6的方法进行，不同之处是在第一次击发后使水阀处于常开状态，气雾喷射器蓄水筒充满水立即击发，测出连续击发过程中每次击发喷射之间的间歇时间取平均值，即为脉冲喷射间歇时间。
