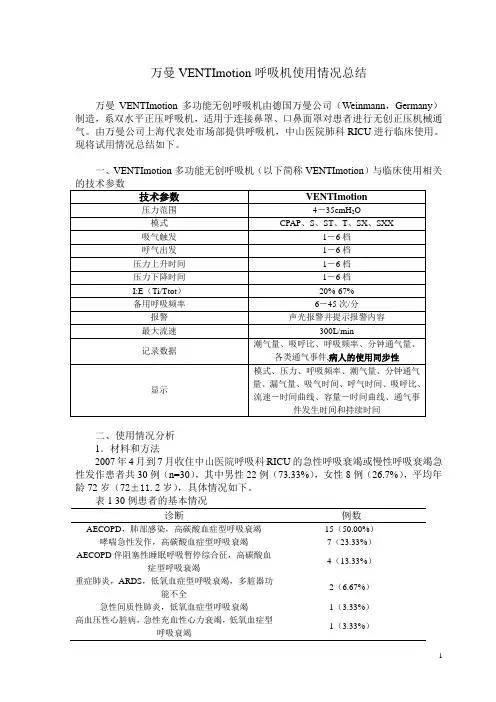

万曼VENTImotion呼吸机使用情况总结万曼VENTImotion多功能无创呼吸机由德国万曼公司(Weinmann,Germany)制造,系双水平正压呼吸机,适用于连接鼻罩、口鼻面罩对患者进行无创正压机械通气。
由万曼公司上海代表处市场部提供呼吸机,中山医院肺科RICU进行临床使用。
现将试用情况总结如下。
一、VENTImotion多功能无创呼吸机(以下简称VENTImotion)与临床使用相关二、使用情况分析1.材料和方法2007年4月到7月收住中山医院呼吸科RICU的急性呼吸衰竭或慢性呼吸衰竭急性发作患者共30例(n=30),其中男性22例(73.33%),女性8例(26.7%),平均年龄72岁(72±11.2岁),具体情况如下。
表1 30例患者的基本情况诊断例数AECOPD,肺部感染,高碳酸血症型呼吸衰竭15(50.00%)哮喘急性发作,高碳酸血症型呼吸衰竭7(23.33%)AECOPD伴阻塞性睡眠呼吸暂停综合征,高碳酸血4(13.33%)症型呼吸衰竭重症肺炎,ARDS,低氧血症型呼吸衰竭,多脏器功2(6.67%)能不全急性间质性肺炎,低氧血症型呼吸衰竭1(3.33%)高血压性心脏病,急性充血性心力衰竭,低氧血症型1(3.33%)呼吸衰竭机械通气前,26例高碳酸血症型呼吸衰竭患者pH值7.26±0.06,PaCO277±20mmHg,PaO261±13mmHg,呼吸频率(RR)28±4次/分;4例低氧血症型呼吸衰竭患者pH值7.51±0.06,PaCO229±6mmHg,PaO252±11mmHg,呼吸频率(RR)32±8次/分。
入院后使用VENTImotion呼吸机连接中山医院研制的硅胶面膜口鼻面罩(中山科技开发公司,上海)进行无创正压机械通气,使用S或S/T模式,压力水平、吸氧流量根据患者血气分析结果实时调整。

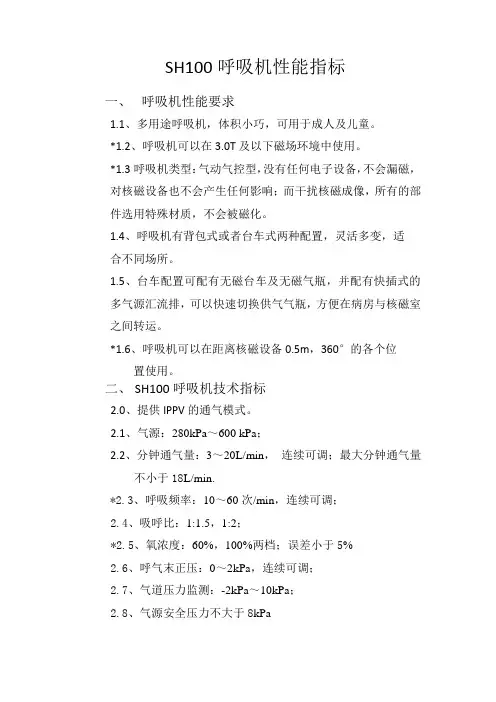

SH100呼吸机性能指标一、呼吸机性能要求1.1、多用途呼吸机,体积小巧,可用于成人及儿童。
*1.2、呼吸机可以在3.0T及以下磁场环境中使用。
*1.3呼吸机类型:气动气控型,没有任何电子设备,不会漏磁,对核磁设备也不会产生任何影响;而干扰核磁成像,所有的部件选用特殊材质,不会被磁化。
1.4、呼吸机有背包式或者台车式两种配置,灵活多变,适合不同场所。
1.5、台车配置可配有无磁台车及无磁气瓶,并配有快插式的多气源汇流排,可以快速切换供气气瓶,方便在病房与核磁室之间转运。
*1.6、呼吸机可以在距离核磁设备0.5m,360°的各个位置使用。
二、SH100呼吸机技术指标2.0、提供IPPV的通气模式。
2.1、气源:280kPa~600 kPa;2.2、分钟通气量:3~20L/min,连续可调;最大分钟通气量不小于18L/min.*2.3、呼吸频率:10~60次/min,连续可调;2.4、吸呼比:1:1.5,1:2;*2.5、氧浓度:60%,100%两档;误差小于5%2.6、呼气末正压:0~2kPa,连续可调;2.7、气道压力监测:-2kPa~10kPa;2.8、气源安全压力不大于8kPa2.9、安全排气压力:6kPa;2.10、压力触发灵敏度为-0.3kPa;*2.11、具有负压吸引功能,在紧急情况可用于吸痰;可提供-20kPa~80kPa负压值2.12、系统顺应性:不大与4ml/hPa2.13、具有同步功能;2.14、整机工作时的噪音小于65dB(A)2.15、具有气道压力高及气源压力低报警2.16、截断报警功能。
*2.17、生产厂家为环境管理体系企业,需提供认证证书。
2.18、生产厂家需通过质量体系认证与CE认证。
(一)用途:

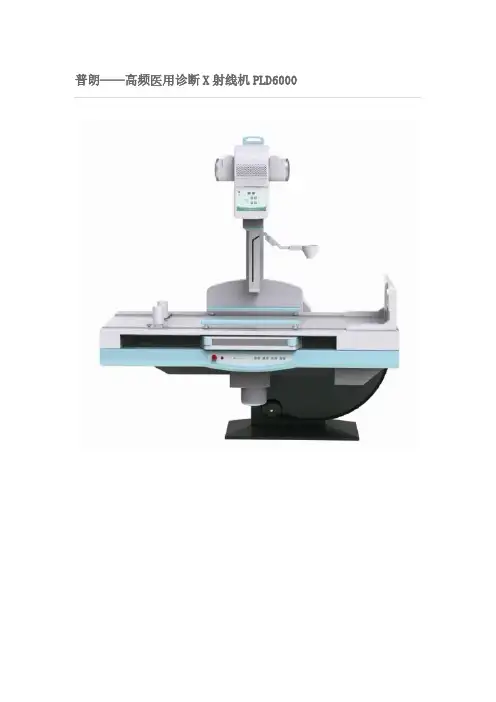

本款医用X光机属于单床单管X光机,它是先进的多功能数字胃肠机,不仅可用于透视和点片摄影,还可以利用它进行消化道造影、胆道造影、泌尿道造影以及下肢静脉等多种造影,且可实现拍片透视一体化;也可用于在透视下进行骨折整复、取异物等。
(二)产品特点:
★高质量、高性能、高配置,是放射科提供临床服务的得力助手
★新颖的上球管床型设计,透视和造影图像清晰,不放大,不失真
★诊断床摄影规格丰富,从8″×10″—14″×17″,真正做到一机多用
★独有彩色触摸屏控制技术,使临床操作轻松自如
★整机采用程序控制,多种摄影条件选择,满足临床多样化需求
★高清晰医用电视系统匹配遥控操作,在获得高质量图像的同时,把辐射剂量降到最低。
有创多功能呼吸机公共参数呼吸机是一种医疗设备,被广泛应用于临床医疗和急救抢救中,可辅助和维持病人的呼吸功能。
近年来,呼吸机的功能不断扩展,创新的设计使其具备了更多的特点和功能。
下面是有创多功能呼吸机的公共参数:1.通气模式:有创多功能呼吸机通常具备多种通气模式,如控制通气模式、辅助通气模式、呼吸机辅助通气模式和压力支持通气模式等。
这些模式可以根据病人的需要和病情进行灵活选择,以达到最佳的治疗效果。
2.呼气末正压(PEEP):PEEP是呼吸机常用的参数之一,代表了导管插入气道后维持在呼气末的正压。
它可以改善氧合,预防肺不张和呼气末塌陷,并提高呼吸机的工作效果。
3.呼吸频率(RR):呼吸频率是呼吸机控制病人每分钟呼吸次数的参数,可以根据病人的需要和呼吸中枢的调节来进行调整。
正常情况下,成人的呼吸频率为每分钟12-20次。
4.潮气量(VT):潮气量是每次吸气时进入肺部的气体量,通常以毫升为单位,可根据病人的需要和肺功能进行调整。
潮气量过低会导致通气不足,潮气量过高则容易引起肺损伤。
5.吸气时间(Ti)和呼气时间(Te):吸气时间和呼气时间共同组成呼吸周期的时间。
吸气时间过长或呼气时间过短会导致肺过度膨胀,吸气时间过短或呼气时间过长则会导致通气不足。
6. 吸气流速(insp. flow):吸气流速是指通过呼吸机向病人提供气体的速度。
它可以根据病人的需要和肺功能进行调整。
过高的吸气流速可能导致气道压力过高,而过低的吸气流速则可能导致通气不足。
7.吸气氧浓度(FiO2):吸气氧浓度是指呼吸机向病人提供的氧气的浓度,以百分比表示。
可根据病情和氧合指数(SpO2)进行调整,以维持病人的氧合状态。
8.压力上限(PIP):压力上限是呼吸机设定的最大气道压力,当压力达到该值时,呼吸机将自动停止吸气。
适当设置压力上限可以避免气道压力过高,引发及加重肺损伤。
9.呼吸机报警:有创多功能呼吸机通常具备多种报警功能,如气道压力过高或过低报警、通气量不足或过多报警、氧浓度低报警等。
S100型加温湿化一体通气治疗机产品使用手册CPAP-压力补偿型北京亚科宏泰科技有限公司目录目录----------------------------------------------------------------1一、概述-------------------------------------------------------------2A、安全性介绍---------------------------------------------------2B、类型介绍------------------------------------------------------2C、主要技术指标--------------------------------------------------2D、主要功能特点--------------------------------------------------2二、适应症和禁忌症介绍---------------------------------------------- 3A、适应症--------------------------------------------------------3B、禁忌症--------------------------------------------------------3三、部件说明---------------------------------------------------------3A、主机----------------------------------------------------------3B、面板----------------------------------------------------------4C、进气过滤器----------------------------------------------------4D、储水罐------------------------------------------------------- 5四、操作与使用-------------------------------------------------------5A、加湿器注水--------------------------------------------------- 5B、第一次使用----------------------------------------------------51、开机------------------------------------------------------52、设置------------------------------------------------------53、加锁解锁-------------------------------------------------74、运转调压-------------------------------------------------7五、面罩------------------------------------------------------------7A、安装---------------------------------------------------------7B、佩戴---------------------------------------------------------8C、调整---------------------------------------------------------8D、面罩加氧-----------------------------------------------------8六、清洁保养及注意事项----------------------------------------------8七、常见问题和一般性故障的处理--------------------------------------9八、配件表----------------------------------------------------------9一、概述感谢您使用我公司产品。
S ,★L A R AO RN T ★M T EO GY I N★★Y★★Soma Technology Inc. • 166 Highland Park Drive • Bloomfield, CT 06002 • USARevised 10/30/2012Compensation, Violation Message Log.• N on-invasive Ventilation, Compatible with mask ventilation for continuous or short term use.• O2 Calibration • P re-Silence Alarm, suspends ventilation while delivering continuous flow after a planned disconnect.• Events History LogNote: The technical data given in this publication is for general information and is subject to change without notice. Actual configuration on the unit may vary. Contact our sales representatives for a complete list of details.Controls Patient Selection:Pediatric/Infant - AdultBreath Type:Volume Control (VC), Pressure Control (PC), or Volume Target Pressure Control (VTPC)Modes (in each Breath Type):Assist/Control Mandatory Ventilation (A/CMV)Synchronized Intermittent Mandatory Ventilation (SIMV)Spontaneous (SPONT)Spontaneous Breath Choices:Pressure Support (Psupport) or none in VC or PC, Volume Target Pressure Support (VTPsupport using Plimit) in VTPC Back Up Ventilation: All modesSlope/Rise:1-19 (PC, VTPC, Psupport and VTPsupport)Pressure Support (Psupport):Pediatric/Infant: 0 to 50 cmH2O/mbar Adult: 0 to 60 cmH2O/mbar Expirtory Threshold5-50% (Psupport and VTPsupport)VT (Tidal Volume):(BTPS compensated)Pediatric/Infant: 20 to 1000mL Adult: 100 to 3000mLƒ(Frequency/Rate)Pediatric/Infant: 1 to 120 b/min Adult: 1 to 80 b/min⌄(Inspiratory Flow)Pediatric/Infant: 1 to 100 L/min Adult: 1 to 180 L/min ⌄(Flow) Pattern Square Descending Ramp Pause:Off, 0.5, 1.0, 2.0 secSigh ø (off) or On:Delivers one sigh breath every 100 breaths, where sigh VT =1.5* VT SettingPlimit (Pressure Limit)(PC, VTPC & VTPsupport)Pediatric/Infant: 0 to 70 cmH2O/mbar Adult: 0 to 80 cmH2O/mbar tI (Inspiratory Time)Pediatric/Infant: 0.1 to 3.0 sec Adult: 0.1 to 5.0 sec I:E Ratiomax. inverse 4:1trig (sensitivity) type: P-Pressure Trigger:0 to -5 cmH2O/mbar⌄-Flow Trigger:Pediatric/Infant: 0.1 to 2.0 L/min Adult: 0.6 to 2.0 L/min FIO2 (oxygen Concentration)21 to 1.00PEEP/CPAP (Pbase)Pediatric/Infant: 0 to 30 cm H2O/mbar Adult: 0 to 45 cm H2O/mbar Leak Compensation:(on/off)Pediatric/Infant: 8 L/min max Adult: 15L/min max Bias Flow: 3 L/min Manual Inflation: 5 seconds maxExp. Hold:20 seconds max100% O2Delivers 100% oxygen for 3 minAlarmsAdjustable Alarms Low E (Exp. Minute Volume)High E (Exp. Minute Volume)Low Paw (Airway Pressure)High Paw (Airway Pressure) Automatic AlarmsPatient Alarms:O2 Variability ±0.07 of settingApneaProximal Line DisconnectLow Baseline PressureHigh Baseline PressureSustianed High Baseline Pressure Operator Alarms:Insp. Time Too LongInsp. Time Too ShortI:E Ratio inverse ViolationPlimit below PbaseLow Paw below PbaseVol Target Not Met(Alarm or Setting) Out of RangeBack Up VentGas Supply AlarmsPower Fail AlarmsPower Down AlarmDevice AlertDimensionsGas Delivery UnitWidth9.8″ (24.8cm)Depth:21.5″ (54.6cm) (includes all fittings) Height:9.5″ (24.1cm)Weight:41.3 lbs. (18.7kg)Control Panel ModuleWidth:13.9″ (35.3cm)Depth: 1.5″ (3.8cm)Height:12.1″ (30.7cm)Weight: 6.5lbs (2.9kg)e500 Custom CartWidth:20.5″ (52cm) at baseDepth:26″ (66cm)Height:48″ (121.9cm)Weight:81lbs (36.8kg) ship weightTotal Height:62.5″ (158.7cm) e500 and GDM mounted.Soma Technology Inc.166 Highland Park DriveBloomfield, CT 06002 • USA1.800.438.7662。
普朗---S1100型成人呼吸机适用于各类医疗机构;用于心肺脑复苏的呼吸支持;各种原因导致的急性呼吸功能不全或氧合功能障碍;术中、术后呼吸支持;其他需要呼吸机治疗者。
一、预期用途 S1100型成人呼吸机适用于各类医疗机构;用于心肺脑复苏的呼吸支持;各种原因导致的急性呼吸功能不全或氧合功能障碍;术中、术后呼吸支持;其他需要呼吸机治疗者。
、管路敷设技术通过管线敷设技术,不仅可以解决吊顶层配置不规范问题,而且可保障各类管路习题到位。
在管路敷设过程中,要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等,要求技术交底。
管线敷设技术中包含线槽、管架等多项方式,为解决高中语文电气课件中管壁薄、接口不严等问题,合理利用管线敷设技术。
线缆敷设原则:在分线盒处,当不同电压回路交叉时,应采用金属隔板进行隔开处理;同一线槽内,强电回路须同时切断习题电源,线缆敷设完毕,要进行检查和检测处理。
、电气课件中调试对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料试卷相互作用与相互关系,根据生产工艺高中资料试卷要求,对电气设备进行空载与带负荷下高中资料试卷调控试验;对设备进行调整使其在正常工况下与过度工作下都可以正常工作;对于继电保护进行整核对定值,审核与校对图纸,编写复杂设备与装置高中资料试卷调试方案,编写重要设备高中资料试卷试验方案以及系统启动方案;对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。
对于调试过程中高中资料试卷技术问题,作为调试人员,需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料,并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。
、电气设备调试高中资料试卷技术电力保护装置调试技术,电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时,需要在最大限度内来确保机组高中资料试卷安全,并且尽可能地缩小故障高中资料试卷破坏范围,或者对某些异常高中资料试卷工况进行自动处理,尤其要避免错误高中资料试卷保护装置动作,并且拒绝动作,来避免不必要高中资料试卷突然停机。
普朗---S1100型成人呼吸机适用于各类医疗机构;用于心肺脑复苏的呼吸支持;各种原因导致的急性呼吸功能不全或氧合功能障碍;术中、术后呼吸支持;其他需要呼吸机治疗者。
一、预期用途S1100型成人呼吸机适用于各类医疗机构;用于心肺脑复苏的呼吸支持;各种原因导致的急性呼吸功能不全或氧合功能障碍;术中、术后呼吸支持;其他需要呼吸机治疗者。
二、适应症1、心肺脑复苏的呼吸支持;2、各种原因导致的急性呼吸功能不全或氧合功能障碍;3、术中、术后呼吸支持;4、其他需要呼吸机治疗者。
三、禁忌症呼吸机没有绝对禁忌症。
但操作者应注意使用机械通气的相对禁忌症,如严重肺部疾病患者应慎用或禁用。
四、性能特点1、气动、电控控制方式。
2、彩色TFT大屏幕液晶显示器。
3、具有容量控制、压力限制等多种工作方式。
4、具有多种通气模式。
5、具有多种报警功能。
6、具有顺应性补偿功能。
7、具有高精度空氧混合器,稳定可靠。
8、配有内部备用电源。
工作中市电断电,自动转换为备用电源工作。
9、可配置空气压缩机。
五、工作条件气源:O2、AIR气源压力: 280 kPa ~ 600 kPa。
供电电压:~220 V±22 V电源频率: 50 H Z±1 H Z输入功率: 900VA(配置空气压缩机)250VA (不配置空气压缩机)六、通气模式1、间歇正压通气(IPPV)2、辅助/控制通气(A/C)3、压力控制通气(PCV)4、同步间歇指令通气(SIMV)5、自主呼吸/持续气道正压通气(SPONT/ CPAP)6、压力支持通气(PSV)7、叹息通气(SIGH)8、手控通气(MAUN)七、报警及保护1、交流电源断电报警2、内部备用电源电池电压欠压报警3、断气(无潮气量)报警4、高(低)通气量报警5、气道高(低)压报警6、压力限制7、持续压力报警8、高(低)氧浓度报警9、窒息报警10、压力安全释放阀<125cmH2O八、功能特点:*人机界面,贴合人性彩色液晶显示屏;按键和飞梭式旋钮的操作组合,让操作更加方便、简洁;界面设计直观简洁,参数显示清晰;压缩机(选配时)运行平稳、噪音低,减少噪音污染,为医护工作者提供安静舒适的工作环境。
普朗---S1100型成人呼吸机适用于各类医疗机构;用于心肺脑复苏的呼吸支持;各种原因导致的急性呼吸功能不全或氧合功能障碍;术中、术后呼吸支持;其他需要呼吸机治疗者。
一、预期用途
S1100型成人呼吸机适用于各类医疗机构;用于心肺脑复苏的呼吸支持;各种原因导致的急性呼吸功能不全或氧合功能障碍;术中、术后呼吸支持;其他需要呼吸机治疗者。
二、适应症
1、心肺脑复苏的呼吸支持;
2、各种原因导致的急性呼吸功能不全或氧合功能障碍;
3、术中、术后呼吸支持;
4、其他需要呼吸机治疗者。
三、禁忌症
呼吸机没有绝对禁忌症。
但操作者应注意使用机械通气的相对禁忌症,如严重肺部疾病患者应慎用或禁用。
四、性能特点
1、气动、电控控制方式。
2、彩色TFT大屏幕液晶显示器。
3、具有容量控制、压力限制等多种工作方式。
4、具有多种通气模式。
5、具有多种报警功能。
6、具有顺应性补偿功能。
7、具有高精度空氧混合器,稳定可靠。
8、配有内部备用电源。
工作中市电断电,自动转换为备用电源工作。
9、可配置空气压缩机。
五、工作条件
气源:O
2
、AIR
气源压力: 280 kPa ~ 600 kPa。
供电电压:~220 V±22 V
电源频率: 50 H
Z ±1 H
Z
输入功率: 900VA(配置空气压缩机)250VA (不配置空气压缩机)
六、通气模式
1、间歇正压通气(IPPV)
2、辅助/控制通气(A/C)
3、压力控制通气(PCV)
4、同步间歇指令通气(SIMV)
5、自主呼吸/持续气道正压通气(SPONT/ CPAP)
6、压力支持通气(PSV)
7、叹息通气(SIGH)
8、手控通气(MAUN)
七、报警及保护
1、交流电源断电报警
2、内部备用电源电池电压欠压报警
3、断气(无潮气量)报警
4、高(低)通气量报警
5、气道高(低)压报警
6、压力限制
7、持续压力报警
8、高(低)氧浓度报警
9、窒息报警
O
10、压力安全释放阀<125cmH
2
八、功能特点:
*人机界面,贴合人性
彩色液晶显示屏;
按键和飞梭式旋钮的操作组合,让操作更加方便、简洁;
界面设计直观简洁,参数显示清晰;
压缩机(选配时)运行平稳、噪音低,减少噪音污染,为医护工作者提供安静舒适的工作环境。
*工程医学,功能强大
气动、电控方式;
具有间歇正压通气(IPPV)、压力控制通气(PCV)、同步间歇指令通气(SIMV)等多种通气模式;
具有顺应补偿功能;
具有高精度空氧混合器,稳定可靠;
智能电子PEEP控制;
高度集成的模块化气路,极大的减少了系统泄漏、系统死腔及系统顺应性的损耗,使送气高速响应。
*检测功能,安全强大
丰富的病人监测参数显示界面,使每个参数一目了然,让用户更全面的了解患
者的病情变化,为治疗方案的制定、治疗效果的评定提供了完善的依据;
实时描记流量—时间波形图、压力—时间波形图、压力容量环等波形,让用户
随时把握病人的病情变化,一切尽在掌握中。
*智能设计,安全可靠
三级报警,声光显示报警信息;
具有多种报警保护功能;
高级的电源管理控制技术及后备电池的使用,能够防止电源意外中断;
开机自检,排除系统故障;
气电分离的设计,保障了机器运行的安全;
呼气阀整体可拆卸、可消毒,避免了医院内交叉感染的发生。
