ATS48软起动器设计详解

Altistart 48软起动－软停止单元用户手册User's Manual中文23中文目录起动器设置步骤4出厂配置6初步建议7技术规格8操作建议9起动器-电机组合12尺寸18安装建议20壁挂式或落地式安装的壳体21电源端子22控制端子27连线/RUN-STOP 命令28应用接线图29热保护39显示组件及编程43远程操作盘选件46设定菜单 (Set)47保护菜单 (PrO)52高级设定菜单 (drC)56I/O 菜单 (IO)60第二电机参数菜单 (St2)64通讯菜单 (COP)68参数显示菜单 (SUP)70兼容性表73维护74故障、原因、处理方法75配置/设定值表80中文起动器设置步骤1、Altistart 48 的交货•检查印在标签上的起动器型号与定单相对应的提货单上标注的型号是否一致。

•打开Altistart 48的包装，确认在运输过程中没有发生损坏。

2、根据20页和21页上的指导安装 Altistart 483、按如下步骤连接 Altistart 48:•控制线路电源 (CL1 - CL2)，确保电源断开•主电源 (1/L1 - 3/L2 - 5/L3)，确保电源断开•电机 (2/T1 - 4/T2 - 6/T3)，确保电机电压与电源电压匹配注意: 如果使用旁路接触器，应将其连接到电源端的 L1, L2, L3 和 Altistart 48 上的端子 A2, B2, C2 上。

见30 页图。

如果在电机三角形绕组中使用 ATS48•••Q，应遵循 10、11 页的说明以及 31 页的图示。

ATS48 电力部件框图进线电源2/T1 4/T2 6/T3电机A2 B2 C2起动器旁路45中文起动器设置步骤控制端子的出厂配置:连接RUN (运行) 和STOP (停止) 命令，如有必要还应连接其他输入/输出端子。

Stop 为 1 (通) 且RUN 为 1 (通): 起动命令。

Stop 为 0 (断) 且RUN 为 1 或0: 停机命令。

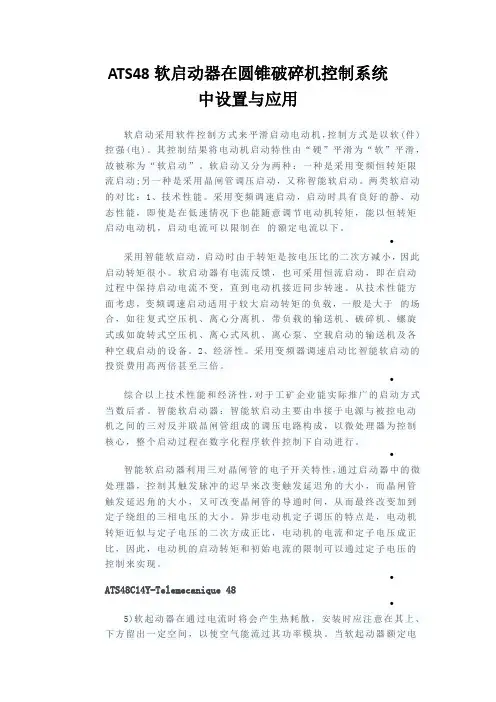

ATS48软启动器在圆锥破碎机控制系统中设置与应用软启动采用软件控制方式来平滑启动电动机，控制方式是以软(件)控强(电)。

其控制结果将电动机启动特性由“硬”平滑为“软”平滑，故被称为“软启动”。

软启动又分为两种：一种是采用变频恒转矩限流启动;另一种是采用晶闸管调压启动，又称智能软启动。

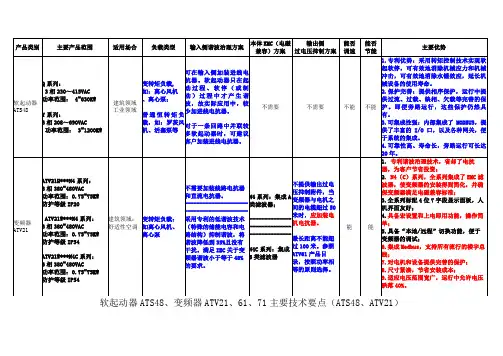

两类软启动的对比：1、技术性能。

采用变频调速启动，启动时具有良好的静、动态性能，即使是在低速情况下也能随意调节电动机转矩，能以恒转矩启动电动机，启动电流可以限制在的额定电流以下。

∙采用智能软启动，启动时由于转矩是按电压比的二次方减小，因此启动转矩很小。

软启动器有电流反馈，也可采用恒流启动，即在启动过程中保持启动电流不变，直到电动机接近同步转速。

从技术性能方面考虑，变频调速启动适用于较大启动转矩的负载，一般是大于的场合，如往复式空压机、离心分离机、带负载的输送机、破碎机、螺旋式或如旋转式空压机、离心式风机、离心泵、空载启动的输送机及各种空载启动的设备。

2、经济性。

采用变频器调速启动比智能软启动的投资费用高两倍甚至三倍。

∙综合以上技术性能和经济性，对于工矿企业能实际推广的启动方式当数后者。

智能软启动器：智能软启动主要由串接于电源与被控电动机之间的三对反并联晶闸管组成的调压电路构成，以微处理器为控制核心，整个启动过程在数字化程序软件控制下自动进行。

∙智能软启动器利用三对晶闸管的电子开关特性，通过启动器中的微处理器，控制其触发脉冲的迟早来改变触发延迟角的大小，而晶闸管触发延迟角的大小，又可改变晶闸管的导通时间，从而最终改变加到定子绕组的三相电压的大小。

异步电动机定子调压的特点是，电动机转矩近似与定子电压的二次方成正比，电动机的电流和定子电压成正比，因此，电动机的启动转矩和初始电流的限制可以通过定子电压的控制来实现。

∙ATS48C14Y-Telemecanique 48∙5)软起动器在通过电流时将会产生热耗散，安装时应注意在其上、下方留出一定空间，以使空气能流过其功率模块。

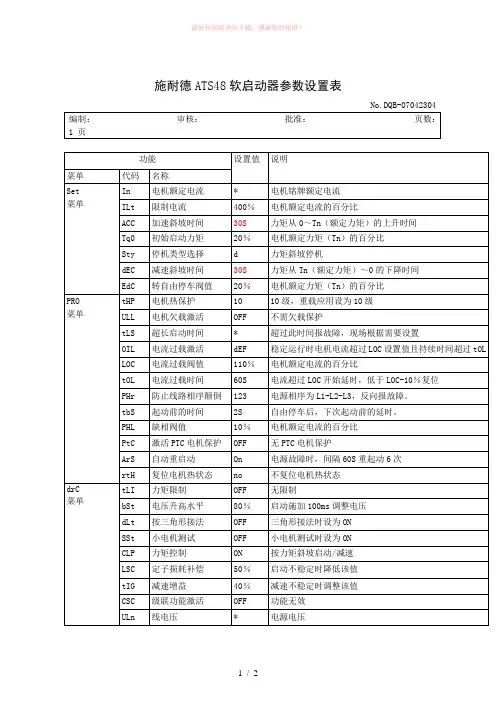

施耐德ATS48软起动器快速调试手册 适用范围：施耐德ATS48系列软起动器。

接线示意图参数设置：设置菜单Set如果惯性比较大，可提高初始起动转矩应对。

建议不超过50%。

加速时间是指力矩从0到额定力矩的上升时间，并不是指实际上的切换时间。

切换旁路时间一般小于此时间。

此软起动具有软停止功能，但是并不经常应用。

停机类型选择自由停车即可。

保护菜单Pro跟据负载的特性选择电机热保护值。

可有10、15、20三档建议选择。

如果出现起动过载现象，建议逐级提高电机热保护值。

如果设为20依然过载，建议检查设备是否完好。

在某特殊工艺条件下，设备负载可能会突然产生变化。

造成缺相故障误报，建议缺相阀值设置为5%。

出厂值为10%。

高级设定菜单drC小电机模式适用于一般参数调试，但是功率不能小于软启动器额定功率的20%。

I/O菜单（IO）R1继电器一般设置为故障继电器，接入二次回路（参考二次接线图）。

R2继电器功能固定，为旁路接触器吸合信号。

AO输出配置为4-20mA信号，输出电机电流信号。

模拟信号输出比例表示，4-20mA对应0-200%电机额定电流。

好处在于可以通过DCS指示电机过流等状态。

我厂各机台基本都为此设置方式。

注意事项：参数设置中未提及的参数，参考说明书谨慎设置。

如使用旧软启动器，建议恢复出厂设置。

如果由于参数设置问题造成无法正常运行。

建议恢复出厂设置，后按照本手册重新设置。

参数组根据实际情况进行修改。

关于热保护复位PRO菜单下RTH。

当软起动器多次出现热动作后，软启内部储存电机热状态计算值（随时间递减）。

此功能模拟电机热保护，即为保护电机需要时间进行冷却。

但紧急情况下需要马上开机，可通过此参数复位此数值（不复位可造成再次热动作）。

但如果真实发生电机过热，复位此参数马上开机可能损伤电机。

更多功能应用参考相应说明书。

应用经验：编写：李鑫2015/9/10。

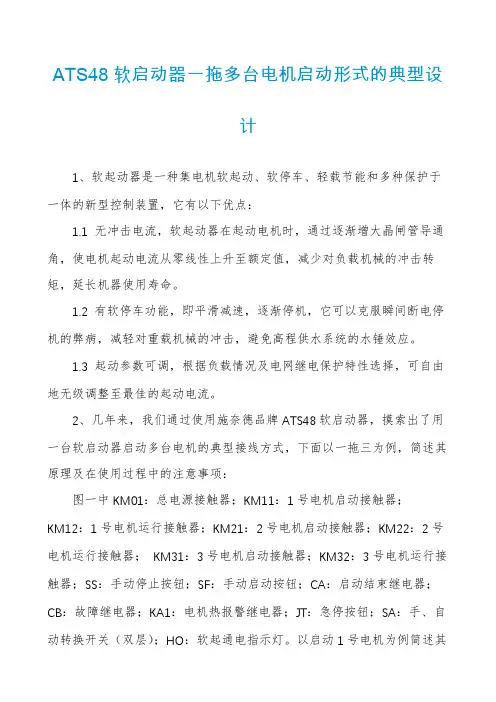

ATS48软启动器一拖多台电机启动形式的典型设计1、软起动器是一种集电机软起动、软停车、轻载节能和多种保护于一体的新型控制装置，它有以下优点：1.1 无冲击电流，软起动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至额定值，减少对负载机械的冲击转矩，延长机器使用寿命。

1.2 有软停车功能，即平滑减速，逐渐停机，它可以克服瞬间断电停机的弊病，减轻对重载机械的冲击，避免高程供水系统的水锤效应。

1.3 起动参数可调，根据负载情况及电网继电保护特性选择，可自由地无级调整至最佳的起动电流。

2、几年来，我们通过使用施奈德品牌ATS48软启动器，摸索出了用一台软启动器启动多台电机的典型接线方式，下面以一拖三为例，简述其原理及在使用过程中的注意事项：图一中KM01：总电源接触器；KM11：1号电机启动接触器；KM12：1号电机运行接触器；KM21：2号电机启动接触器；KM22：2号电机运行接触器；KM31：3号电机启动接触器；KM32：3号电机运行接触器；SS：手动停止按钮；SF：手动启动按钮；CA：启动结束继电器；CB：故障继电器；KA1：电机热报警继电器；JT：急停按钮；SA：手、自动转换开关（双层）；HO：软起通电指示灯。

以启动1号电机为例简述其动作原理及注意事项：2.1 手动运行：将SA切至手动，按下SF1，KM1动作ATS48工作，電机开始启动，电机正常运转后，CA动作，KM12动作，KM11返回，ATS48退出，由于三台电机的启动回路互相进行了闭锁，所以在1号电机启动过程中，即使按下其它两台电机的启动按钮，它也不会启动的，从而防止了误操作，若要电机停止运行，手动按下SS1，KM12返回，电机停运。

2.2 自动运行：将SA切至自动，PLC输出接点X1X2接通，KM1动作ATS48工作，电机开始启动，电机正常运转后，CA动作，KM12动作，KM11返回，ATS48退出，若要电机停止运行，X1X2断开，KM12返回，电机停运。

ATS 48软启动器厂家：schneider控制电源CL1-CL2主电源1/L1-3/L2-5/L3启动器旁路A2-B2-C2控制端子的出厂配置：CL1/CL2 控制电源R1A/R1C 故障继电器R2A/R2C 启动器旁路继电器R3A/R3C 电机通电STOP 停机RUN 开机L13/L14 可编程逻辑输入+24V 电源逻辑输入LO+ 电源逻辑输出LO1/LO2 电机热报警可逻辑编程输入AO1 4-20mA输出可编程模拟输出COM I/O公共端PTC1/PTC2 PTC（温度）传感器输入显示代码：nlp 主电源断开rdy 启动器已通电并待机tbs 末经过启动延时HEA 电机正在加热brL 启动器制动Stb 在级联模式下等待命令InF 内部故障断开控制电源后重新上电，如果故障仍然存在，应联系施耐德OCF 过电流：。

启动器输出短路。

内部短路。

旁路接触器粘连。

超过启动器额定值处理：关闭启动器电源。

检查连接电缆和电机隔离。

检查晶闸管。

检查旁路接触器（触点粘连）。

检查菜单drc中参数bst的值（电压升高水平，当一个运行命令存在100ms时即可施加一个可调整电压（tp0），当这段时间结束后，启动器将按照一个标准的加速斜坡启动，以初始力矩设定值（tp0）开始，在超过启动器额定值的情况下，参数bst的过高值将会导致启动器出现OCF脱钩PIF 相序颠倒电源倒相不符合pro菜单中PHr （防止线路相序颠倒）参数的选择EEF 内部存储故障断开控制电源后再重新连上，如果故障仍然存在，应联系施耐德CFF 通电时无效配置在高级设定菜单drc中返回出厂设定值，重新配置CFI 无效配置，通过串口载入启动器配置与之不兼容检查前一次的配置，载入兼容配置PHF 电源缺相电机缺相（注意pro中PHL的配置缺相阈值，如果电机某一相电流降至阈值以下并保持0.5s或三相电流全部降至此阈值以下持续0.2s，则启动器将锁定，并显示PHF，可以设置为启动器额定电流的5%到10%之间。

A TS 48软起动－软停止单元用户手册User's Manual43中文显示组件和编程按键及显示屏的功能按或 不会存储所作的选择。

存储，保存显示的选项: 存储某一值时显示屏将会闪烁。

显示规则根据参数的最大范围及其值，数字的显示原则有所不同。

•最大范围 9990:-0.1 至 99.9 的值 (如: 05.5 = 5.5; 55.0 = 55; 55.5 = 55.5)-100 至 999 的值 (如: 555 = 555) -1000 至 9990 的值 (如: 5.55 = 5550)•最大范围 99900:- 1 至 999 的值 (如: 005 = 5; 055 = 55; 550 = 550)-1000 至 9990 的值 (如: 5.55 = 5550)-10000 至 99900 的值 (如: 55.5 = 55500)• 3 位 7 段显示屏•输入菜单或参数，或者保存显示参数或值•返回前一菜单或参数，或增加显示值中的先前值•ENT中文显示组件和编程访问菜单(1)对显示值“XXX”的处理在下页表中给出。

(2)菜单 St2 仅当配置了“second set of motor parameters” (第 2 组电机参数) 功能时才可见。

访问参数存储，保存显示的选项:存储某一值时显示屏将会闪烁。

例:ENT4445中文显示组件和编程起动器状态显示显示器“XXX ”遵循以下规则:当电流限制用于起动器时，显示的值“XXX ”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

显示值状态故障代码起动器故障nLP rdY 起动器没有运行命令且:• 未通电• 通电tbS 未经过起动延时HEA电机正在加热用户选择的检测参数 (SUP 菜单)。

出厂设定: 电机电流起动器有运行命令brL 起动器制动Stb在级联模式下等待命令 (RUN 或 STOP)中文远程操作盘选件VW3 G48101远程操作盘可以安装在壁挂式或落地式安装的封装门上，带有密封条能够提供 IP 65 防护。
