光纤活动连接器⼯艺规程HG 杭州宏光通信设备有限公司⼯艺规程Q/HHG.J.7.5.1.02-2008GQJ31光纤活动连接器⼯艺规程编制：⽇期：审批：⽇期：2008-5-25 发布2008-6-1 实施杭州宏光通信设备有限公司GQJ31光纤活动连接器作业指导书⼀、⽬的规范GQJ31光纤活动连接器的⽣产⼯艺，提⾼公司的产品质量，使公司的产品质量让顾客满意。
⼆、适⽤范围适⽤于GQJ31光纤活动连接器的⽣产。
三、设备及⼯具20头光纤研磨机2台、AI9503A型光回波损耗测试仪2台、AV38121A光纤故障仪1台、PIH-09E显⽰屏2台、端⾯放⼤镜2台、固化炉2台、裁缆架1只、30⽶卷尺1把、双⼝剥纤钳6把、护⽑剪5把、光纤划笔2只、⼩剪⼑6把、裁缆剪⼑4把、压接钳4把、束状去⽪⼑1把、洗⽿球2只、⾃动酒精壶2个、绕缆盆6个。
四、⽣产现场环境4.1、温度：15℃～35℃4.2、湿度：45%～75%4.3、⼤⽓压⼒：86KPa～106KPa五、装配作业5.1、裁缆在裁缆架上按照⽣产要求进⾏裁缆，长度应⽐⽤户要求的实际长度长3－5cm。
5.2、穿散件根据不同类型：3.0mm FC、LC、ST类型在裁好的光缆上依次穿上号码管、护套、底座、⽀持管、弹簧；3.0mm SC、2.0mm FC类型在裁好的光缆上依次穿上号码管、护套、⼩圈、底座、⽀持管、弹簧；2.0mm LC、ST类型在裁好的光缆上依次穿上号码管、护套、底座、⽀持管、弹簧；2.0mm SC类型在裁好的光缆上依次穿上号码管、护套、⼩圈、底座、⽀持管、弹簧；0.9束状类型在裁好的光缆上依次穿上⽀持管、弹簧；5.3、剥纤严格按照尺⼨剥纤， PC和APC型号PVC30mm、护⽑7mm、缓冲层11mm、裸纤12mm、黄⽪剪开10mm；FC/PC、LC/PC、ST/PC PVC23mm、缓冲层11mm、裸纤12mm、黄⽪剪开10mm；5.4、注胶5.4.1、⽤针筒准确抽出所需353ND胶量；黄⾊胶/⽩⾊胶=1:105.4.2、将353ND胶在不⼲胶背⾯按黄⾊胶/⽩⾊胶=1:10充分混合。
金属零件过盈配合计算公式一、引言。
金属零件的过盈配合是机械设计中常见的一种配合方式，通过过盈配合可以实现零件的连接和固定。
在实际工程中，需要根据零件的尺寸和要求来计算过盈配合的尺寸，以确保零件能够正常使用。
本文将介绍金属零件过盈配合的计算公式，以及计算过程中需要注意的问题。
二、过盈配合的定义。
过盈配合是指装配时，轴与孔的配合尺寸，轴的尺寸大于孔的尺寸。
在装配时，轴件和孔件之间产生一定的压力，使得轴件能够紧固在孔件中。
过盈配合通常用于要求较高的零件连接，例如需要抗震、抗扭转等特殊要求的零件。
三、过盈配合的计算公式。
1. 过盈量的计算。
过盈量是指轴的尺寸与孔的尺寸之间的差值，通常用公差等级来表示。
过盈量的计算公式如下：过盈量 = 轴的最大尺寸孔的最小尺寸。
其中，轴的最大尺寸和孔的最小尺寸可以根据设计要求和公差等级来确定。
2. 紧配量的计算。
紧配量是指轴与孔的配合尺寸，即轴的最大尺寸与孔的最小尺寸之间的差值。
紧配量的计算公式如下：紧配量 = 轴的最大尺寸孔的最小尺寸。
紧配量通常用于要求较高的精度配合，例如需要精密传动的零件。
3. 松配量的计算。
松配量是指轴与孔的配合尺寸，即轴的最小尺寸与孔的最大尺寸之间的差值。
松配量的计算公式如下：松配量 = 轴的最小尺寸孔的最大尺寸。
松配量通常用于要求较低的精度配合，例如需要便于拆卸的零件。
四、过盈配合计算的注意事项。
1. 根据实际需求确定过盈量。
在实际工程中，需要根据零件的使用要求来确定过盈量。
过大的过盈量会导致装配困难，过小的过盈量则会影响零件的使用寿命。
因此，需要根据实际需求来确定过盈量。
2. 考虑材料的热胀冷缩。
在过盈配合的计算中，需要考虑材料的热胀冷缩。
在高温环境下，材料会膨胀，而在低温环境下，材料会收缩。
因此，需要根据实际工作温度来确定过盈量。
3. 考虑装配和拆卸的便利性。
在确定过盈量时，还需要考虑装配和拆卸的便利性。
过大的过盈量会导致装配困难，而过小的过盈量则会影响零件的拆卸。
光纤跳线陶瓷插芯尺寸-回复光纤跳线陶瓷插芯尺寸是光纤通信中非常重要的组成部分之一。
插芯作为连接器的核心部件，起着连接和传输光信号的作用。
它的尺寸直接影响着光纤跳线的性能和稳定性。
本文将一步一步地回答关于光纤跳线陶瓷插芯尺寸的相关问题，从尺寸的定义到影响因素的分析，再到应用场景的介绍，帮助读者深入了解光纤跳线陶瓷插芯尺寸的重要性。
第一步：什么是光纤跳线陶瓷插芯尺寸？光纤跳线陶瓷插芯尺寸是指光纤连接器中陶瓷插芯的尺寸参数。
陶瓷插芯是连接器中用于连接光纤的部件，通常由陶瓷材料制成。
它具有高硬度、高耐磨性和良好的耐腐蚀性，在光纤连接中扮演着至关重要的角色。
第二步：光纤跳线陶瓷插芯尺寸的影响因素有哪些？光纤跳线陶瓷插芯尺寸的选择受到多个因素的影响。
以下是影响陶瓷插芯尺寸选择的主要因素：1. 光纤类型：不同类型的光纤有不同的外径和包覆材料，因此需要选择合适的插芯尺寸来保证良好的连接效果。
2. 进口损耗：插芯的尺寸与连接器的进口损耗有直接关系。
通常情况下，进口损耗越低，连接效果越好。
因此，选择适当的陶瓷插芯尺寸可以降低进口损耗。
3. 立体接触性能：良好的插芯尺寸可以确保插针和插孔之间的良好接触，从而提高连接器的机械稳定性和电气传输性能。
第三步：光纤跳线陶瓷插芯尺寸的常用规格有哪些？目前，常用的光纤跳线陶瓷插芯尺寸主要包括以下几种规格：1. SC插芯：其尺寸为2.5mm x 6mm，适用于单模和多模光纤连接。
2. LC插芯：其尺寸为1.25mm x 6mm，适用于单模和多模光纤连接，常用于数据通信领域。
3. FC插芯：其尺寸为2.5mm x 10mm，适用于单模光纤连接，常用于通信设备和网络设备中。
4. ST插芯：其尺寸为2.5mm x 10mm，适用于多模光纤连接，常用于局域网和广域网中。
以上是常用的几种光纤跳线陶瓷插芯尺寸规格，可以根据具体的应用需求选择合适的插芯尺寸。
第四步：光纤跳线陶瓷插芯尺寸的应用场景有哪些？光纤跳线陶瓷插芯尺寸适用于各种光纤连接场景。

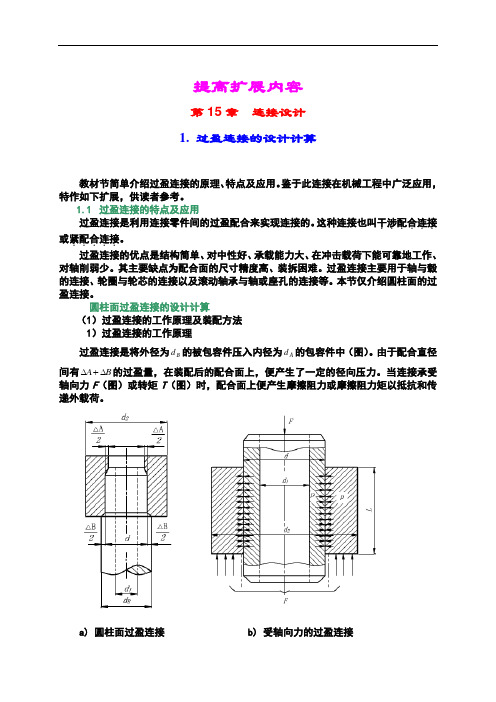

提高扩展内容第15章连接设计1. 过盈连接的设计计算教材节简单介绍过盈连接的原理、特点及应用。
鉴于此连接在机械工程中广泛应用，特作如下扩展，供读者参考。
1.1过盈连接的特点及应用过盈连接是利用连接零件间的过盈配合来实现连接的。
这种连接也叫干涉配合．．．．．．连接或紧配合．．。
．．．连接过盈连接的优点是结构简单、对中性好、承载能力大、在冲击载荷下能可靠地工作、对轴削弱少。
其主要缺点为配合面的尺寸精度高、装拆困难。
过盈连接主要用于轴与毂的连接、轮圈与轮芯的连接以及滚动轴承与轴或座孔的连接等。
本节仅介绍圆柱面的过盈连接。
圆柱面过盈连接的设计计算（1）过盈连接的工作原理及装配方法1）过盈连接的工作原理过盈连接是将外径为d的被包容件压入内径为A d的包容件中（图）。
由于配合直径B间有B∆的过盈量，在装配后的配合面上，便产生了一定的径向压力。
当连接承受A∆+轴向力F（图）或转矩T（图）时，配合面上便产生摩擦阻力或摩擦阻力矩以抵抗和传递外载荷。
a) 圆柱面过盈连接b) 受轴向力的过盈连接c) 受转矩的过盈连接图圆柱面过盈连接的工作原理2）过盈连接的装配方法过盈连接的装配方法有压入法．．．。
．．．和温差法压入法是利用压力机将被包容件直接压入包容件中。
由于过盈量的存在，在压入过程中，配合表面微观不平度的峰尖不可避免地要受到擦伤或压平，因而降低了连接的紧固性。
在被包容件和包容件上分别制出如图所示的导锥，并对配合表面适当加润滑剂，可以减轻上述擦伤。
温差法是加热包容件或（和）冷却被包容件，使之既便于装配，又可减少或避免损伤配合表面，而在常温下即达到牢固的连接。
加热是利用电加热，冷却采用液态空气（沸点为-副1940C）或固态二氧化碳（又名干冰，沸点为-790C）。
温差法可以得到较大的固持力，常用于配合直径较大的连接；冷却法则常用于配合直径较小时。
过盈连接的应用实例见图及。
由于过盈连接拆装会使配合面受到严重损伤，当装配过盈量很大时，装好后再拆开就更加困难。

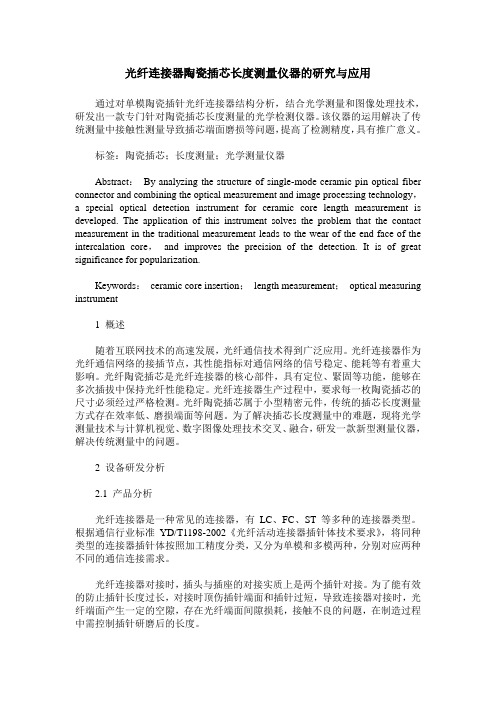

光纤连接器陶瓷插芯长度测量仪器的研究与应用通过对单模陶瓷插针光纤连接器结构分析，结合光学测量和图像处理技术，研发出一款专门针对陶瓷插芯长度测量的光学检测仪器。
该仪器的运用解决了传统测量中接触性测量导致插芯端面磨损等问题，提高了检测精度，具有推广意义。
标签：陶瓷插芯；长度测量；光学测量仪器Abstract：By analyzing the structure of single-mode ceramic pin optical fiber connector and combining the optical measurement and image processing technology，a special optical detection instrument for ceramic core length measurement is developed. The application of this instrument solves the problem that the contact measurement in the traditional measurement leads to the wear of the end face of the intercalation core，and improves the precision of the detection. It is of great significance for popularization.Keywords：ceramic core insertion；length measurement；optical measuring instrument1 概述随着互联网技术的高速发展，光纤通信技术得到广泛应用。
光纤连接器作为光纤通信网络的接插节点，其性能指标对通信网络的信号稳定、能耗等有着重大影响。
光纤陶瓷插芯是光纤连接器的核心部件，具有定位、緊固等功能，能够在多次插拔中保持光纤性能稳定。
本技术公开了一种光纤连接器插头，包括光纤接触件、后套，光纤接触件包括插针、与插针的后部连接的法兰盘、套设在法兰盘上的弹簧、活动套及光缆，活动套位于弹簧的后侧且可沿法兰盘在一定范围内轴向移动，弹簧的前端顶紧在法兰盘上、后端顶紧在活动套上，光缆的缆套通过压接套固定在法兰盘的后部，光缆的光纤穿过法兰盘并连接在插针的后端，后套内设有在光纤接触件轴向装入后对活动套进行定位以防其脱出的定位弹簧。
不管本技术的插头适配紧套光缆或是松套光缆，插针回退都会和光纤/光缆同步，不会出现光纤损坏情况，因本技术光纤连接器插头能很好的匹配紧套光缆和松套光缆。
技术要求1.光纤连接器插头，包括光纤接触件、前套、后套，其特征在于：光纤接触件包括插针、与插针的后部连接的法兰盘、套设在法兰盘上的弹簧、活动套及光缆，活动套位于弹簧的后侧且可沿法兰盘在一定范围内轴向移动，弹簧的前端顶紧在法兰盘上、后端顶紧在活动套上，光缆的缆套通过压接套固定在法兰盘的后部，光缆的光纤穿过法兰盘并连接在插针的后端，后套内设有在光纤接触件轴向装入后对活动套进行定位以防其脱出的定位弹簧，所述前套包括套体，套体为阶梯轴状，其内孔为台阶孔，内孔由大径孔和小径孔构成，套体的大径孔内设置有环形安装槽，环形安装槽内安装有胶垫，光纤接触件从该胶垫中部穿过，胶垫位于法兰盘的前端并与法兰盘前端定位键的前端面顶压配合，在光纤连接器插头与插座插接时，胶垫与插座壳体前端挤压配合形成界面密封。
2.根据权利要求1所述的光纤连接器插头，其特征在于：所述法兰盘上设有对活动套前端的向前移动极限位置进行限位的活动套限位台阶，所述法兰盘上还设有对活动套的后端进行轴向限位的活动套挡止结构。
3.根据权利要求1或2所述的光纤连接器插头，其特征在于：所述前套包括套体、通过固定结构固定在套体外侧的用于与相对应的插座壳体导向止转的键块，套体内设有用于与法兰盘导向止转的防转槽。
4.根据权利要求3所述的光纤连接器插头，其特征在于：所述套体上设有对所述键块在套体外周上的安装位置进行定位的定位键槽，所述键块位于所述定位键槽内。
过盈配合装配分析总结摘要：由于过盈配合能承受较大的轴向力、扭矩及动载荷，应用十分广泛，并且由于它是种固定连接，因此装配时要求有正确的相互位置和紧固件，还要求装配时不损伤机件的强度和精度，装入简便迅速，还有轴承的安装是否正确，直接影响轴承使用时的精度、寿命和性能。
关键字：过盈配合；装配；热装；冷装正文;过盈配合的装配是将较大尺寸的被包容件（轴件）装入较小尺寸的包容件（孔件）中。
如下图中间；过盈配合能承受较大的轴向力、扭矩及动载荷，应用十分广泛，例如齿轮、联轴节、飞轮、皮带轮、链轮与轴的连接，轴承与轴承套的连接等。
由于它是种固定连接，因此装配时要求有正确的相互位置和紧固件，还要求装配时不损伤机件的强度和精度，装入简便迅速。
过盈配合要求零件的材料应能承受最大过盈所引起的应力，配合的１连接强度应在最小过盈时得到保证。
常用的装配方法有压装配合、热装配合，冷装配合等。
过盈配合中的公差带分布情况参考下表1表1 过盈配合中的公差带分布状况一、常温下的压装配合常温下的压装配合适用于过盈量较小的几种静配合，其操作方法简单、动作迅速，是最常用的一种方法。
根据施力方式不同，压装配合分为锤击法和压入法两种。
锤击法主要用于配合面要求较低、长度较短，采用过渡配合的连接件；压入法加力均匀，方向易于控制，生产效率高，主要用于过盈配合，过盈量较小时可用螺旋或杠杆式压入工具压入，过盈量较大时用压力机压入。
其装配工艺如下：２1、验收装配机件机件的验收主要应注意机件的尺寸和几何形状偏差、表面粗糙度、倒角和圆角是否符合图样要求，是否光掉了毛刺等。
机件的尺寸和几何形状偏差超出允许范围，可能造成装不进、机件胀裂、配合松动等后果；表面粗糙度不符合要求会影响配合质量；倒角不符合要求或不光掉毛刺，在装配过程中不易导正和可能损伤配合表面；圆角不符合要求，可能使机件装不到预定的位置。
机件尺寸和几何形状的检查，一般用千分尺或0.02mm 的游标卡尺，在轴颈和轴孔长度上两个或三个截面的几个方向进行测量，而其他检测项靠样板和目视进行检查。
过盈配合压入力计算轴与轴套过盈配合压入力计算公式： P=2i p lfr 2π应为“—”22112122221222223122232)()(12E E r r E r r r r E r r r p i μμδ-+-++-+=δ=0.075mm, r1=70mm, r2=100mm, r3=135mm,E1=E2=2.1⨯510Mpa, u1=u2=0.3, l=150mm ,f=0.15带入公式得： Pi= 12.3954MpaP=1.7524510⨯N =17874.48kgf (17.524t)δ=0.075mm, r1=70mm, r2=100mm, r3=135mm,E1=E2=2.1⨯510Mpa, u1=u2=0.3, l=190mm ,f=0.15带入公式得： Pi= 12.3954MpaP= 2.2196510⨯N =22639.92kgf (22.196t)B87C 机头衬套压入力：δ=0.078，r1=14.415,r2=25.38,r3=44.5,L=115,f=0.15 代入公式得：22.6T/26.7T ——大值是按u1起作用算得FT160A架体横臂压入力：δ=0.05，r1=0,r2=17,r3=25,L=37,f=0.15代入公式得：4.9T/5.8T——大值是按u1起作用算得过盈联接1．确定压力p；1）传递轴向力F2）传递转矩T3）承受轴向力F和转矩T的联合作用2．确定最小有效过盈量，选定配合种类；3．计算过盈联接的强度；4．计算所需压入力；（采用压入法装配时）5．计算包容件加热及被包容件冷却温度；（采用胀缩法装配时）6．包容见外径胀大量及被包容件内径缩小量。
1. 配合面间所需的径向压力p过盈联接的配合面间应具有的径向压力是随着所传递的载荷不同而异的。
1）传递轴向力F 当联接传递轴向力F时（图7-20），应保证联接在此载荷作用下，不产生轴向滑动。
亦即当径向压力为P时，在外载荷F的作用下，配合面上所能产生的轴向摩擦阻力F，应大于或等于外载荷F。
光纤连接器陶瓷插芯注射模具设计一、引言随着信息技术领域的不断发展，越来越多的设备开始采用光纤连接器进行数据传输。
光纤连接器作为光纤通讯中不可或缺的组成部分，其质量和稳定性对整个通讯系统的运行起着至关重要的作用。
而在光纤连接器中，又以陶瓷插芯作为连接器的核心部件，其在光纤传输中的排列、传输性能至关重要。
本文将围绕着光纤连接器陶瓷插芯注射模具设计展开讨论。
二、光纤连接器陶瓷插芯及其作用陶瓷插芯是连接器中十分重要的组件，其在光纤传输中起到支撑并排列光纤、保护光纤等作用。
陶瓷插芯的种类较多，在不同规格的连接器中也存在不同的陶瓷插芯。
不同的陶瓷插芯可以兼容不同规格的光纤和连接器，实现充分的通讯效果。
光纤连接器陶瓷插芯的特点包括以下几个方面：1. 耐压性能高，可以达到较高的静态和动态抗压能力，在使用过程中不易损坏。
2. 导光性和透光性好，能够实现光信号的快速传输，保证通讯效果。
3. 热膨胀系数低，能够在高温和低温环境下稳定工作。
4. 具有抗腐蚀、耐磨等性能，能够保证陶瓷插芯长期使用时不会受到外界因素的干扰。
因此，陶瓷插芯的品质和设计对整个光纤连接器的质量和性能影响较大，如何确保陶瓷插芯的精度和稳定性，需要基于优秀的注射模具设计。
三、陶瓷插芯注射模具设计的基本原理陶瓷插芯注射模具设计是一个技术含量较高的过程，在设计过程中需要考虑到一系列因素对模具设计精度和模压质量造成的影响。
模具设计的主要原理包括以下几个方面：1. 确定注射模具的材质和规格，模具的材质应该高于注射制品的硬度以确保注射成功并避免模具的磨损。
2. 根据光纤连接器的设计规定，设计陶瓷插芯的排列和大小，确保在注射过程中陶瓷插芯的精度。
3. 考虑注射过程中的工艺流程，保证在注射过程中陶瓷插芯不会扭曲、变形。
4. 应根据注射制品的复杂程度和精度要求，适当设计合适的配模系统，这样能够更加有效的提高生产效率和制品质量。
5. 考虑注射制品的外形和内部结构，避免注射后内部空隙过多，影响制品的整体性能。
