4机器人常用传动机构

工业机器人传动机构的要求概述及解释说明1. 引言1.1 概述工业机器人作为现代制造业的重要组成部分，具有高效、灵活和精确等特点，已经被广泛应用于各个行业。

其中，机器人传动机构作为机器人运动的核心部件之一，对于机器人的性能和运动能力起着至关重要的作用。

因此，研究工业机器人传动机构的要求及其解释说明具有重要的理论意义和实际应用价值。

1.2 文章结构本文将按照以下结构进行叙述：首先，在引言部分概述工业机器人传动机构的研究背景和意义，并明确文章主题。

接着，在第二部分中详细介绍工业机器人传动机构的要求，包括传动机构概述、功能要点和性能要求。

然后，在第三部分对常见的摩擦传动、齿轮传动和带传动等几种主要类型进行解释说明。

随后，在第四部分探讨了工业机器人传动系统优化方法，包括优化设计原则、材料选择与加工工艺优化以及控制与调节策略优化。

最后，在第五部分总结本文，并展望了未来的研究方向。

1.3 目的本文旨在全面了解和阐述工业机器人传动机构的要求及其解释说明。

通过对机器人传动机构功能、性能、类型以及优化方法等方面的深入探讨，进一步提高相关领域的研究水平，并为工业机器人设计与应用提供参考和指导。

同时，希望通过本文的撰写能够促进工业机器人传动技术的发展，推动制造业现代化进程。

2. 工业机器人传动机构的要求2.1 传动机构概述工业机器人的传动机构是指将电能转换为机械运动所必需的装置。

传动是通过将电机或发动机的旋转运动通过不同类型的传动元件传递给执行器，从而实现机器人运动和执行任务。

2.2 传动机构功能要点工业机器人传动机构需要具备以下功能要点：a) 力量传递：传动机构需要能够有效地将电能转化为力量，并将力量传输到执行器，以使其进行相应的运动。

b) 速度变换：工业机器人在不同的任务中往往需要不同的速度，因此，传动机构需要能够实现速度变换，以满足不同速度要求。

c) 运动控制：传动机构还需要具备良好的运动控制性能，以确保精准和可控的运动。

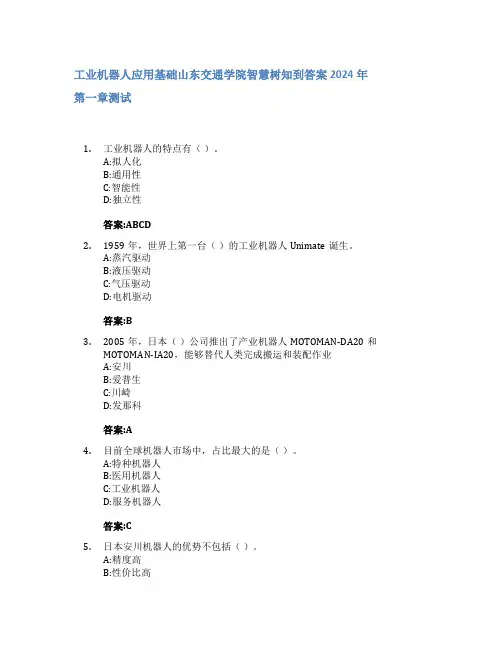

工业机器人应用基础山东交通学院智慧树知到答案2024年第一章测试1.工业机器人的特点有（）。

A:拟人化B:通用性C:智能性D:独立性答案:ABCD2.1959年，世界上第一台（）的工业机器人Unimate诞生。

A:蒸汽驱动B:液压驱动C:气压驱动D:电机驱动答案:B3.2005年，日本（）公司推出了产业机器人MOTOMAN-DA20和MOTOMAN-IA20，能够替代人类完成搬运和装配作业A:安川B:爱普生C:川崎D:发那科答案:A4.目前全球机器人市场中，占比最大的是（）。

A:特种机器人B:医用机器人C:工业机器人D:服务机器人答案:C5.日本安川机器人的优势不包括（）。

A:精度高B:性价比高C:稳定性好D:过载能力强答案:A6.工业机器人按照结构形式分为直角坐标机器人、圆柱坐标机器人、球坐标机器人、多关节机器人和并联机器人（）A:对 B:错答案:A7.并联机器人是一种由固定机座和具有若干自由度的末端执行器、以不少于（）条独立运动链连接形成的机器人。

A:3B:4C:2D:1答案:C8.点焊机器人出现最早的原因是点焊只需要点位控制，对于焊钳的运动轨迹要求不严格，这使得点焊过程相对简单，对焊机器人的精度控制要求比较低。

（）A:对 B:错答案:A9.通常认为，码垛机器人和搬运机器人的区别在于（）。

A:码垛机器人B:码垛机器人自由度较多C:码垛机器人本体较大D:码垛机器人精度较高答案:C10.涂装机器人适合使用（）。

A:正交非球形手腕B:斜交球形手腕C:斜交非球形手腕D:正交球形手腕答案:C第二章测试1.机器人本体一般由以下几部分组成（）。

A:机械臂B:传动装置C:驱动装置D:传感器答案:ABCD2.在任何力的作用下，（）不发生改变的物体称为刚体。

A:体积和重量B:体积和形状C:密度和尺寸D:形状和密度答案:B3.通常6自由度垂直多关节工业机器人的第一个关节是（）。

A:移动关节B:回转关节C:球关节D:摆动关节答案:B4.机器人运动轴可以分为（）。

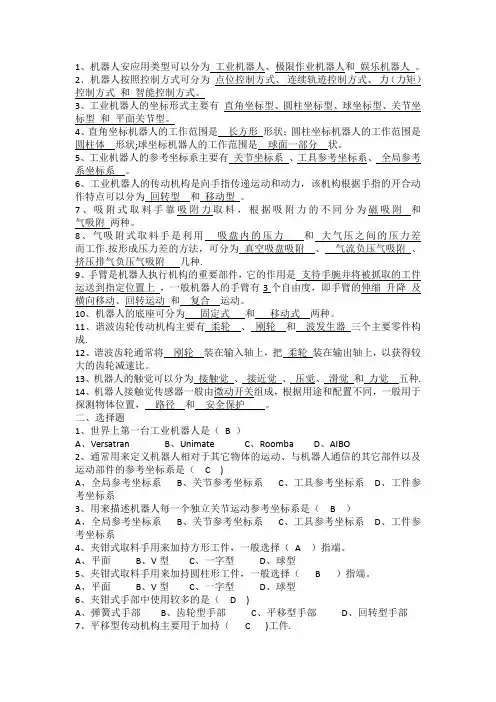

1、机器人安应用类型可以分为工业机器人、极限作业机器人和娱乐机器人。

2﹑机器人按照控制方式可分为点位控制方式、连续轨迹控制方式、力（力矩）控制方式和智能控制方式。

3、工业机器人的坐标形式主要有直角坐标型、圆柱坐标型、球坐标型、关节坐标型和平面关节型。

4、直角坐标机器人的工作范围是长方形形状；圆柱坐标机器人的工作范围是圆柱体形状;球坐标机器人的工作范围是球面一部分状。

5、工业机器人的参考坐标系主要有关节坐标系、工具参考坐标系、全局参考系坐标系。

6、工业机器人的传动机构是向手指传递运动和动力，该机构根据手指的开合动作特点可以分为回转型和移动型。

7、吸附式取料手靠吸附力取料，根据吸附力的不同分为磁吸附和气吸附两种。

8、气吸附式取料手是利用吸盘内的压力和大气压之间的压力差而工作.按形成压力差的方法，可分为真空吸盘吸附、气流负压气吸附、挤压排气负压气吸附几种.9、手臂是机器人执行机构的重要部件，它的作用是支待手腕并将被抓取的工件运送到指定位置上，一般机器人的手臂有3个自由度，即手臂的伸缩升降及横向移动、回转运动和复合运动。

10、机器人的底座可分为固定式和移动式两种。

11、谐波齿轮传动机构主要有柔轮、刚轮和波发生器三个主要零件构成.12、谐波齿轮通常将刚轮装在输入轴上，把柔轮装在输出轴上，以获得较大的齿轮减速比。

13、机器人的触觉可以分为接触觉、接近觉、压觉、滑觉和力觉五种.14、机器人接触觉传感器一般由微动开关组成，根据用途和配置不同，一般用于探测物体位置，路径和安全保护。

二、选择题1、世界上第一台工业机器人是（B ）A、VersatranB、UnimateC、RoombaD、AIBO2、通常用来定义机器人相对于其它物体的运动、与机器人通信的其它部件以及运动部件的参考坐标系是（ C )A、全局参考坐标系B、关节参考坐标系C、工具参考坐标系D、工件参考坐标系3、用来描述机器人每一个独立关节运动参考坐标系是（ B ）A、全局参考坐标系B、关节参考坐标系C、工具参考坐标系D、工件参考坐标系4、夹钳式取料手用来加持方形工件，一般选择（A ）指端。

机器人传动方式1. 引言机器人传动方式是指机器人在工作过程中转换和传递动力的方式。

它直接影响到机器人的性能、精度、稳定性以及适应性。

不同的传动方式适用于不同的应用场景，选择合适的传动方式可以提高机器人的工作效率和可靠性。

2. 机器人传动方式的分类根据动力传递的方式，机器人传动方式可以分为以下几类：2.1 机械传动机械传动是最常见和最基础的传动方式之一。

它利用齿轮、链条、皮带等机械装置将动力从电动机传递到机器人的各个部分。

机械传动简单可靠，但由于传递过程中存在机械间隙和摩擦损耗，会影响机器人的精度和效率。

2.2 液压传动液压传动利用液体的流动和压力传递动力。

通过液压泵将液体压力传递给液压缸，从而推动机器人的执行机构。

液压传动具有承载能力大、传动平稳等优点，适用于对力量要求较高的应用场景。

2.3 气动传动气动传动是利用气体的流动和压力传递动力的一种方式。

通过气压驱动气动元件，实现机器人的运动和操作。

气动传动具有结构简单、响应速度快的特点，但承载能力较低，适用于对速度要求较高、对力量要求不太严格的应用场景。

2.4 电动传动电动传动是利用电能转换为机械能传递动力的方式。

通常使用电动机驱动机器人的执行机构，实现运动和操作。

电动传动具有响应速度快、精度高等优点，可以灵活控制运动的速度和力量，适用于对精度和稳定性要求较高的应用场景。

3. 选择机器人传动方式的考虑因素选择适合的机器人传动方式需要考虑以下因素：3.1 应用场景要求不同的应用场景对机器人的传动方式有不同的要求。

例如，需要高力量输出的应用场景可以选择液压传动；需要高速运动和响应的应用场景可以选择气动传动；需要高精度和稳定性的应用场景可以选择电动传动。

3.2 动力需求机器人在工作过程中所需要的动力大小和类型也是选择传动方式的考虑因素。

不同的传动方式有不同的功率和承载能力，需要根据实际需求进行选择。

3.3 控制要求机器人的控制要求也是选择传动方式的重要因素。

机器人系统组成结构
一、概述
机器人系统是一个复杂的系统，它由传感器、控制器、操作元件和传
动机构等模块组成，能够实现自动化操作和智能化控制，具有动作精准、
处理速度快、操控灵活等优点，对于工业生产、制造、医疗、服务、教育、军事等各个领域都有重要的应用价值。

二、组成部件
1、传感器：机器人系统的传感器是将环境中的信息转化成机械所能
处理的信息的装置，是实现感知能力的基础。

一般的机器人系统，会包括
触觉、视觉和声学等传感器，为机器人实现更全面的感知功能提供了强有
力的支持。

2、控制器：控制器是机器人系统中的智能中枢，它能够接收传感器
发送的信息，并根据程序分析处理，最终指挥机器人的每个元件完成正确
的动作，可以说机器人中的所有控制逻辑全靠控制器来实现。

3、操作元件：机器人系统的操作元件包括夹爪、臂膀、腿部及其他
结构机构，它们是机器人实现外界任务的执行器，通过控制器指挥其完成
正确的动作。

4、传动机构：传动机构由电机、减速机、导轨、传动带、减震器等
组成，不仅可以起到传动作用，还可以给机器人的每个部件提供动能，从
而让机器人能够运动、进行任务操作。

三、应用。

机器人四大系统组成部分机器人由驱动系统、机械系统、感知系统和控制系统等组成。

1、驱动系统驱动系统是驱使机械系统运动的机构,一般由驱动装置和传动机构两个部分组成。

它按照控制系统发出的指令信号,借助动力元件使机器人执行动作。

因驱动方式的不同,驱动装置可以分成电动、液动和气动三种类型。

驱动装置中的电动机、液压缸、气缸可以与操作机直接相连,也可以通过传动机构与执行机构相连。

传动机构通常有齿轮传动、链传动、谐波齿轮传动、螺旋传动、带传动等几种类型。

2、机械系统机器人的机械系统是机器人赖以完成作业任务的执行机构,即指机器人本体,一般是一台机械手,也称操作器或操作手。

它可以在确定的环境中执行控制系统指定的操作。

其臂部一般采用空间开链连杆机构,其中的运动副(转动副或移动副)常称为关节,关节个数通常为机器人的自由度数根据关节配置形式和运动坐标形式的不同,机器人执行机构可分为直角坐标式、圆柱坐标式、极坐标式和关节坐标式等类型。

出于拟人化的考虑,机器人本体的有关部位分别被称为基座、腰部、臂部、腕部、手部(夹持器或末端执行器)和行走部(对于移动机器人)等。

3、感知系统感知系统又称传感器,相当于人的感觉器官,能实时检测机器人的运动及工作情况,并根据需要反馈给控制系统,与设定信息进行比狡后,调整执行机构,以保证机器人的动作符合预定的要求。

传感器大致可以分为两类:内部传感器和外部传感器。

内部传感器主要用来检测机器人本身的状态,为机器人的运动控制提供必要的本体状态信息,如各关节的位置、速度、加速度等,并将所测得的信息作为反馈信号送至控制器,形成闭环控制,主要有位置传感器、速度传感器等;外部传感器则用来感知机器人所处的工作环境或工作状况信息,使机器人的动作适应外界情况的变化,达到更高层次的自动化,提高机器人的工作精度,常见的有力觉传感器、触觉传感器、接近觉传感器、视觉传感器等。

4、控制系统控制系统是机器人的指挥中枢,负责处理作业指令信息、内外环境信息,并依据预定的本体模型、环境模型和控制程序做出决策,产生相应的控制信号,通过驱动器驱动执行机构的各个关节按所需的顺序、确定的轨迹运动,完成特定的作业。

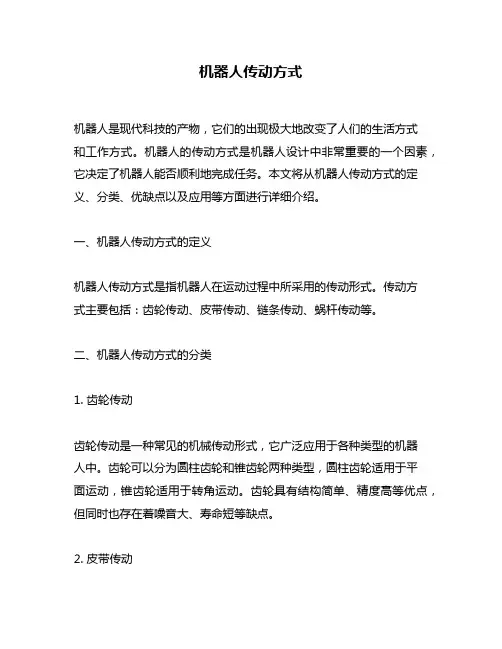

机器人传动方式机器人是现代科技的产物，它们的出现极大地改变了人们的生活方式和工作方式。

机器人的传动方式是机器人设计中非常重要的一个因素，它决定了机器人能否顺利地完成任务。

本文将从机器人传动方式的定义、分类、优缺点以及应用等方面进行详细介绍。

一、机器人传动方式的定义机器人传动方式是指机器人在运动过程中所采用的传动形式。

传动方式主要包括：齿轮传动、皮带传动、链条传动、蜗杆传动等。

二、机器人传动方式的分类1. 齿轮传动齿轮传动是一种常见的机械传动形式，它广泛应用于各种类型的机器人中。

齿轮可以分为圆柱齿轮和锥齿轮两种类型，圆柱齿轮适用于平面运动，锥齿轮适用于转角运动。

齿轮具有结构简单、精度高等优点，但同时也存在着噪音大、寿命短等缺点。

2. 皮带传动皮带传动是通过皮带连接两个或多个滚筒或轮子，从而实现运动传递的一种传动方式。

皮带传动具有传动效率高、噪音小等优点，但同时也存在着弹性变形大、寿命短等缺点。

3. 链条传动链条传动是通过链条连接两个或多个齿轮或滚筒，从而实现运动传递的一种传动方式。

链条传动具有结构简单、寿命长等优点，但同时也存在着噪音大、维护成本高等缺点。

4. 蜗杆传动蜗杆传动是通过蜗杆与蜗轮配合，从而实现运动传递的一种传动方式。

蜗杆具有转速低、扭矩大等特点，因此适用于需要大扭矩输出的场合。

但同时也存在着效率低、制造成本高等缺点。

三、机器人传动方式的优缺点1. 齿轮传动齿轮传动具有结构简单、精度高等优点，但同时也存在着噪音大、寿命短等缺点。

因此，在选择齿轮作为机器人的传动方式时需要考虑到其优缺点，并根据实际情况进行选择。

2. 皮带传动皮带传动具有传动效率高、噪音小等优点，但同时也存在着弹性变形大、寿命短等缺点。

因此，在选择皮带作为机器人的传动方式时需要考虑到其优缺点，并根据实际情况进行选择。

3. 链条传动链条传动具有结构简单、寿命长等优点，但同时也存在着噪音大、维护成本高等缺点。

因此，在选择链条作为机器人的传动方式时需要考虑到其优缺点，并根据实际情况进行选择。

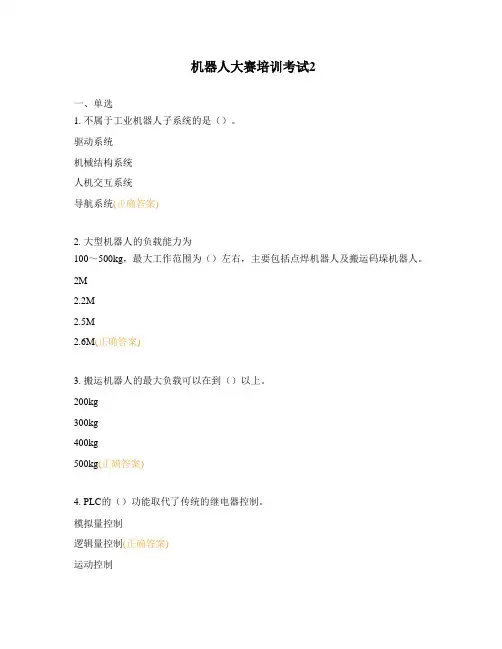

机器人大赛培训考试2一、单选1. 不属于工业机器人子系统的是（）。

驱动系统机械结构系统人机交互系统导航系统(正确答案)2. 大型机器人的负载能力为100～500kg，最大工作范围为（）左右，主要包括点焊机器人及搬运码垛机器人。

2M2.2M2.5M2.6M(正确答案)3. 搬运机器人的最大负载可以在到（）以上。

200kg300kg400kg500kg(正确答案)4. PLC的（）功能取代了传统的继电器控制。

模拟量控制逻辑量控制(正确答案)运动控制5. 机器人的定义中，突出强调的是（）。

像人一样思维(正确答案)模仿人的功能具有人的形象感知能力强6.机器人视觉系统是一种（）光传感系统，同时集成软硬件，综合现代计算机、光学和电子技术。

接触式非接触式(正确答案)自动控制智能控制7. 互换性的零件应是（）。

相同规格的零件(正确答案)不同规格的零件相互配合的零没有要求8. 目前，在工业机器人中主要使用的减速器是谐波齿轮减速器和（）两种。

蜗杆减速器行星减速器RV减速器(正确答案)9. 局部剖视图选用的是（）剖切面。

单一(正确答案)几个平面的几个相交的其他10.对机器人进行示教时，作为示教人员必须事先接受专门的培训，与示教作业人员一起进行作业的监护人员，处在机器人可动范围外时，（）可进行共同作业。

不需要事先接受专门培训没有事先接受专门培训也可以无所谓必须事先接受专门培训(正确答案)11. 摩擦带传动是依靠（）来传递运动和功率的。

带与带轮接触面之间的正压力带的紧边拉力带与带轮接触面之间的摩擦力(正确答案)带的松边拉力12. 机身是工业机器人用来支撑（）部件，并安装驱动装置及其他装置的部件。

手臂(正确答案)腕部爪手手腕13. 曲柄摇杆机构的死点位置在（）。

原动杆与连杆共线原动杆与机架共线从动杆与连杆共线(正确答案)从动杆与机架共线14. 平键连接当采用双键时，两键（）应布置。

在周向相隔 90°在周向相隔 180°(正确答案)在轴向沿同一直线在周向相隔 120°15. 触摸屏系统一般包括两个部分：（）和触摸屏控制器。

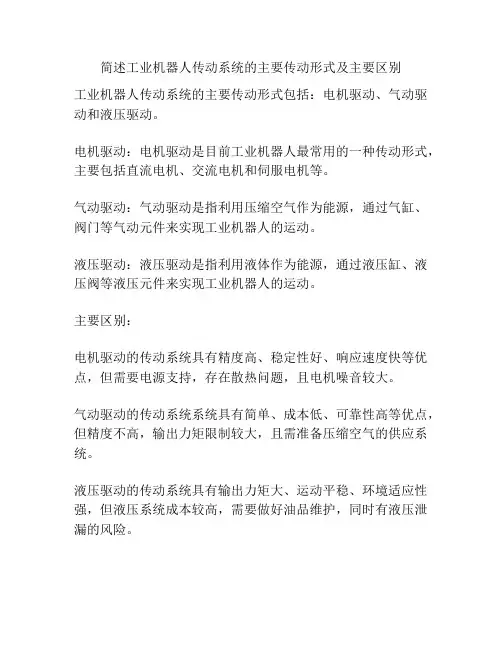

简述工业机器人传动系统的主要传动形式及主要区别
工业机器人传动系统的主要传动形式包括：电机驱动、气动驱动和液压驱动。

电机驱动：电机驱动是目前工业机器人最常用的一种传动形式，主要包括直流电机、交流电机和伺服电机等。

气动驱动：气动驱动是指利用压缩空气作为能源，通过气缸、阀门等气动元件来实现工业机器人的运动。

液压驱动：液压驱动是指利用液体作为能源，通过液压缸、液压阀等液压元件来实现工业机器人的运动。

主要区别：
电机驱动的传动系统具有精度高、稳定性好、响应速度快等优点，但需要电源支持，存在散热问题，且电机噪音较大。

气动驱动的传动系统系统具有简单、成本低、可靠性高等优点，但精度不高，输出力矩限制较大，且需准备压缩空气的供应系统。

液压驱动的传动系统具有输出力矩大、运动平稳、环境适应性强，但液压系统成本较高，需要做好油品维护，同时有液压泄漏的风险。

机器人传动各部件关系
在机器人中，传动各部件的关系是非常重要的。

机器人的传动系统主要由减速器、电机、齿轮、链条、皮带和轴承等组成。

这些部件之间的关系紧密而又复杂。

减速器是机器人传动系统的核心。

它的主要作用是将高速的旋转转动变为低速的旋转转动，使得机器人能够更加精准地执行任务。

通常情况下，减速器的输出轴都是经过齿轮或链条的传动来实现的。

电机是机器人传动系统中的另一个重要组成部分。

电机转速一般比机械系统的转速高，因此需要通过减速器将其转速降低。

不同类型的电机有不同类型的减速器，常用的减速器类型包括行星齿轮减速器、斜齿轮减速器和螺旋伞齿轮减速器等。

齿轮和链条是机器人传动系统中常用的机械传动元件。

它们可以将旋转力从一个轴传递到另一个轴。

齿轮传动速度更稳定、精度更高，而链条传动则更适用于大功率、大转矩的传动。

皮带是机器人传动中可靠的传动元件。

由于其柔性和可靠性，它们通常用于需要平滑运动和低噪音的传动系统。

皮带传动由驱动轮和从动轮组成，并由皮带连接。

轴承是机器人传动系统中起重要支撑作用的组成部分。

它们使得机器人传动系统中各个部件之间可以相对地平稳地移动，同时还可以承受外部的压力。

不同类型的轴承包括球轴承、滚子轴承、圆锥轴承和滑动轴承等。

总的来说，机器人传动各部件的关系是相互联系、相互作用的。

它们通过协调配合，能够保证机器人运动的稳定性、精确性和效率。

通过了解和掌握机器人传动各部件的关系，我们可以更好地设计和维护机器人传动系统的稳定性和可靠性，实现机器人的高效运作。

机器人技术基础复习要点第一章:绪论1。

机器人分类：按开发内容与应用分为工业机器人,操纵型机器人，智能机器人；按发展程度分为第一代，第二代和第三代机器人；按性能指标分为超大型，大型。

中型。

小型和超小型机器人；按结构形式分为直角坐标型机器人，圆柱坐标型机器人，球坐标型机器人和关节坐标型机器人；按控制方式分为点位控制和连续轨迹控制；按驱动方式分为气力驱动式，液力驱动式和电力驱动式。

按机座可动分类分为固定式和移动式.2.机器人的组成：驱动系统，机械系统，感知系统，控制系统,机器人—环境交互系统,人机交互系统。

3.机器人的技术参数：自由度:是指机器人所具有的独立坐标轴的数目；精度:主要依存于机械误差,控制算法误差与分辨率系统误差;重复定位精度;是关于精度的统计数据；工作范围：指的是机器人手臂末端或手腕中心所能达到的所有店的集合；最大工作速度：不同厂家定义不同,通常在技术参数中加以说明；承载能力：指的是机器人在工作范围内的任何位姿上所能承受的最大质量。

第二章：机器人本体结构1.机器人本体基本结构:传动部件,机身及行走机构，臂部,腕部，手部.2。

机器人本体材料的选择：强度高,弹性模量大，质量轻，阻尼大，经济性好. 3。

机身设计要注意的问题：刚度和强度大；动灵活,导套不宜过短，避免卡死；驱动方式适宜；结构布置合理。

4.臂部的基本形式：机器人的手臂由大臂，小臂所组成，手臂的驱动方式主要有液压驱动，气动驱动和电动驱动几种形式,其中电动驱动最为通用；臂部的典型机构有臂部伸缩机构，手臂俯仰运动机构，手臂回转与升降机构。

5。

臂部设计需要的注意的问题：足够的承载能力;刚度高；导向性能好,运动迅速，灵活，平稳，定位精度高；重量轻，转动惯性小；合理设计与腕部和机身的连接部位。

6。

机器人的平稳性和臂杆平衡方法：机身和臂部的运动较多,质量较大,如果运动速度和负载游较大，当运动状态变化时,将产生冲击和振动。

这将仅影响机器人的精确定位，甚至会使其不能正常运转。

、常用计算机语言分为以下几类: A 、机器语言 B 、自然语言C 、高级语言D 、以上均是7、若当前为线性运动，要禁止机器人沿当前坐标系x 方向移动，则A 、锁定水平方向B 、锁定垂直方向C 、锁定旋转方向D 、以上方式均可、图中B 对应的坐标系是A 、大地坐标B 、工具坐标C 、工件坐标D 、机器人基座标、以下为ABB 机器人常见的基本运动指令，其中，属于线性运动指令的是 A 、MoveJ B 、MoveC C 、MoveL D 、MoveAbsJ、工业机器人的驱动方式中，直接驱动方式是指姓名： 页 第2页 卷 考核A 、外部驱动机构驱动臂部的形式 B 、驱动机构与回转轴同轴式 C 、驱动机构与回转轴正交式D 、驱动电动机安装在关节内部的形式 5题，20分）A 、检测面的材质不同会引起其返回值的差异B 、在机器人运动时机体的震荡会影响灰度传感器的测量精度C 、用螺丝刀旋转调节器时，不要旋的太快，也不要旋的太用力，以防旋坏，D 、在制作循迹机器人时，两个灰度传感器之间的最佳安装距离应该小于黑线2、下面是一个NPN 型接近开关以下说法正确的是 A 、NPN 负极输出 B 、NPN 正极输出C 、在常开时，表示当感应到物体的时候输出信号D 、在常开时，表示当感应到物体的时候断开信号 A 、皮带传动B 、丝杠螺母转动机构C 、连杆传动机构D 、齿轮传动A 、他励直流电动机B 、并励直流电动机C 、复励直流电动机D 、串励直流电动机5、三菱机器人编程语言主要有 A 、MELFA-BASIC V B 、MELFA-BASIC IV C 、RAPID D 以上均是10题，10分）1234、度最低。

× 5、6、超声波指向性强，的测量。

7、机器人I/O 8、9将T/B 操作置于有效。
