机械制图第11章轴测投影图

机械制图第11章轴测投影图

义
轴测图上沿轴向进行度量和作图。
•注意：与坐标轴不平行的线段其伸缩系数与之不同，
不能直接度量与绘制，只能根据端点坐标，作出两端
点后连线绘制。
PPT文档演模板
机械制图第11章轴测投影图
• 轴测图的平行性
•Z •Z
•X
•Y
•Y •X
PPT文档演模板
•三视图
•Y•物体上平行的直线轴测投影仍平行
机械制图第11章轴测投影图
•X1 •Z1
PPT文档演模板
•分析形体组成
•底板、立板
•半圆头后端面孔 为什么可见呢？
•圆平行于坐标平面XOZ
•分块画图
机械制图第11章轴测投影图
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/18
机械制图第11章轴测投影图
• 重点掌握正等轴测图的画法。包括：基 本立体和组合体的的正等轴测图的画法。
PPT文档演模板
机械制图第11章轴测投影图
•轴测图的基本知识
•三视图
•轴测图
•定义：轴测图是一种能同时反映物体三维空间 形状的单面投影图。
•特点：轴测图富有立体感，但它作图困难，且 有变形。
PPT文档演模板
机械制图第11章轴测投影图
机械制图第11章轴测投 影图
PPT文档演模板
2020/11/18
机械制图第11章轴测投影图
•内 容
•轴测图的基本知识 •正等轴测图的画法 •斜二轴测图的画法
PPT文档演模板
机械制图第11章轴测投影图
•本 章 介 绍
• 学习轴测图的定义、特点和目的。了 解轴测图的优缺点、轴测图的应用。学 习轴测图的特性：平行性，轴间角和轴 向伸缩系数。了解画轴测图的4个方法。 轴测图画法的基本步骤。

机械制图完整ppt课件

机械制图完整ppt课件
图纸分析在机械设计中的应用
了解图纸分析在机械设计中的作用，掌握图纸分析的基本方法和技巧，提高解决实际问题的能力。
THANKS
建立绘图环境
设置图纸大小、图层、单位等基本参数 。
创建三维模型
通过拉伸、旋转、扫掠等操作，将二维 图形转化为三维模型。
绘制二维图形
使用线、圆、弧等基本绘图命令，构建 所需图形。
添加尺寸和标注
对图形和模型进行尺寸标注和注释，确 保准确性和可加工性。
CAD在机械制图中的应用实例
零件设计
使用CAD软件进行零件的三维建模，确保零件 的几何形状、尺寸和公差等符合设计要求。
熟悉标准件与常用件的图样表示方法 掌握标准件与常用件的简化画法
04
机械图样的识读
零件图的识读
零件图识读要点
了解零件的名称、材料、用途，明确零件的尺寸、公差、表面粗糙度等要求， 熟悉零件的结构特点。
零件图识读步骤
先看标题栏，了解零件的基本信息；再分析视图，想象零件的结构形状；然后 分析尺寸标注和技术要求，明确零件的制造要求。
应用
剖视图常用于表达复杂物体的内部结 构，局部视图则常用于表达物体的某 一特定部分或细节。
03
机械图样的绘制
零件图的绘制
01
零件图绘制步骤
02
确定视图布局
03
绘制零件轮廓
零件图的绘制
正确表达零件的结构形状
零件图绘制要点
标注尺寸和技术要求
01
03 02
零件图的绘制
01
完整、清晰地标注尺寸
02
准确书写技术要求，包括表面粗糙度、公差与配合等内容
实践项目二：装配图的绘制与识读
装配图绘制要点
掌握装配图的视图布局、表达方法、标注要 求等，提高绘制装配图的能力。

机械制图教学课件第11章Solidworks绘图基础

机械制图教学课件第11章Solidworks绘图基础

第一讲 概述
2. SolidWorks的基本概念
特征
特征是指可以通过组合生成零件的各种形状（如凸台、 切除、孔等）及操作（如圆角、倒角、筋、抽壳等）。 SolidWorks的零件建模是基于特征的建模。特征是 SolidWorks的一个专业术语，他兼有形状和功能两种 属性，包括几何形状、拓扑关系、典型功能、制造技 术、公差要求等。
第一讲 概述
2. SolidWorks的基本概念
坐标系
SolidWorks系统默认的坐标系原点是三个默认正交基准面的公共点，三个正 交基准面相当于坐标平面，二个基准面的交线相当于坐标轴。
第一讲 概述
3. SolidWorks的草图绘制
SolidWorks的大部分特征是由二维草图开始的，草图绘制在三维建模中占有 重要地位。草图是一个平面轮廓，用于定义特征的截面形状、尺寸和位置。 通常，SolidWorks的零件建模都是从绘制二维草图开始，然后生成特征，并 在模型上添加更多的特征。
第二讲 创建SolidWorks模板图
1. 创建零件模板图
第一步：运行SolidWorks之后，单击标准工具条上的“新建”按钮， 在打开的“新建SolidWorks文件”对话框中选择“零件”，然后单 击“确定”按钮
第二讲 创建SolidWorks模板图
1. 创建零件模板图 第二步：点下拉菜单“工具／选项”，打开“文档属性”对话框
设计树
计树（Feature Manager）位于SolidWorks窗口的左侧，他提供了激活的零件、 装配体或工程图的大纲视图，从而可以很方便地查看零件、装配体的构造 情况，或者查看工程图的不同视图和视图样式。
第一讲 概述
2. SolidWorks的基本概念

CAD机械制图_2010实用教程第11章绘制三维图形-文档资料

CAD机械制图_2010实用教程第11章绘制三维图形-文档资料

11.3 绘制三维点和曲 线
在AutoCAD中，用户可以使用点、直线、样条曲线、三维多段线及三维 网格等命令绘制简单的三维图形 。
绘制三维点 绘制三维直线和三维多段线 绘制三维样条曲线和三维弹簧
11.3.1 绘制三维点
在【功能区】选项板中选择【常用】选项卡，在【绘图】面板中单击【 单点】按钮，或在快速访问工具栏选择【显示菜单栏】命令，在弹出的菜单 中选择【绘图】|【点】|【单点】命令，都可在命令行中直接输入三维坐标 即可绘制三维点。
11.4.1 绘制三维填充
图形
【在命令行中输入【二维填充】命令(SOLID)，可以绘制三角形和四边 形的有色填充区域。
绘制三角形填充区域时，需要在命令行提示下依次指定三角形的3个角 点，然后按下Enter键直到退出命令即可，结果如图11-13所示。
绘制四边形填充区域时，应注意点的排列顺序，如果第3点和第4点的顺 序不同，得到的图形形状也将不同，如图11-14所示。
11.3.3 绘制三维样条曲线和三
维弹簧
在三维坐标系下，在【功能区】选项板中选择【常用】选项卡，在【绘 图】面板中单击【样条曲线】按钮，或在快速访问工具栏选择【显示菜单栏 】命令，在弹出的菜单中选择【绘图】|【样条曲线】命令，可以绘制三维样 条曲线，这时定义样条曲线的点不是共面点，而是三维空间点。例如，经过 点(0,0,0)、(10,10,10)、(0,0,20)、(-10,-10,30)、(0,0,40)、(10,10,50)和(0,0,60)绘 制的三维样条曲线如图11-10所示。
了解三维绘图的基本术语 建立三维绘图坐标系
11.1.1 了解三维绘图的基
本术语
三维实体模型需要在三维实体坐标系下进行描述，在三维坐标系下，可 以使用直角坐标或极坐标方法来定义点。此外，在绘制三维图形时，还可使 用柱坐标和球坐标来定义点。在创建三维实体模型前，应先了解下面的一些 基本术语。

机械制图第11章轴测投影图

机械制图第11章轴测投影图

•按投射线与投影面是否垂直：正轴测图 斜轴测图 •按轴向伸缩系数的不同：等测、二测 、三测 •常用的轴测图为：正等• 斜轴测图
•正等轴测图 p = q = r •正二轴测图 p = r q •正三轴测图 p q r
•斜等轴测图 p = q = r •斜二轴测图 p = r q •斜三轴测图 p q r
机械制图第11章轴测投 影图
2020年5月31日星期日
•内 容
•轴测图的基本知识 •正等轴测图的画法 •斜二轴测图的画法
•
•本 章 介 绍
• 学习轴测图的定义、特点和目的。了 解轴测图的优缺点、轴测图的应用。学 习轴测图的特性：平行性，轴间角和轴 向伸缩系数。了解画轴测图的4个方法 。轴测图画法的基本步骤。
•简化轴向伸缩系数：p = q = r ≈ •1轴间角： 均为 120°
•Y1
•注意：用简化伸缩系数绘制的轴测图，比实际的轴 测图放大了1/0.82=1.22倍，但除了大小有变化外， 对物体的形状无任何影响。
•
•3. 正等轴测图的画 法
•坐标法：根据物体上的一些关键点的坐标作出 这些点的轴测投影，再连线成图的方法。 •切割法：适用于由长方体切割而成的轴测图， 它是以坐标法为基础先用坐标法画出完整的长方 体，然后用形体分析法逐块切去多余的部分。
•O
•正轴测
•X •A
•B•Y
•Z •C
•X •A •O •Y •B
•A1 •X1
•Z1 •投影面
•C1 •O1
•B1 •Y1
•斜轴测
•
•3. 轴测投影的术 •（语1）轴测轴和轴间角
•轴测轴：建立在物体上的坐标轴在投影面上的投影。
•轴间角：轴测轴间的夹角。

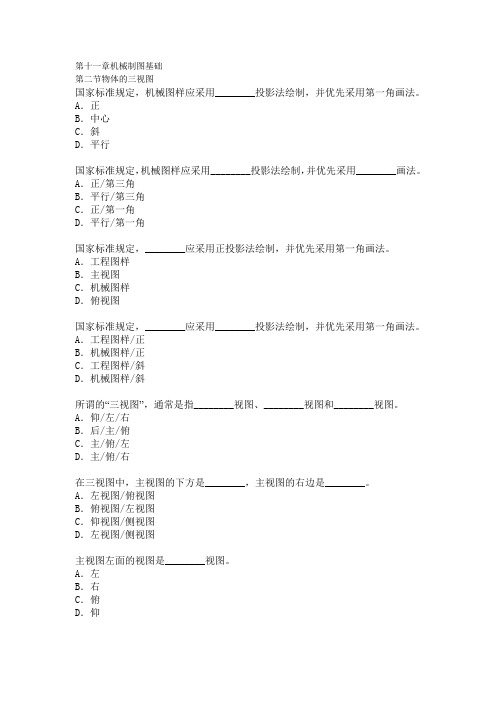

第十一章机械制图基础物体的三视图

第十一章机械制图基础物体的三视图

第十一章机械制图基础第二节物体的三视图国家标准规定，机械图样应采用________投影法绘制，并优先采用第一角画法。

A．正B．中心C．斜D．平行国家标准规定，机械图样应采用________投影法绘制，并优先采用________画法。

A．正/第三角B．平行/第三角C．正/第一角D．平行/第一角国家标准规定，________应采用正投影法绘制，并优先采用第一角画法。

A．工程图样B．主视图C．机械图样D．俯视图国家标准规定，________应采用________投影法绘制，并优先采用第一角画法。

A．工程图样/正B．机械图样/正C．工程图样/斜D．机械图样/斜所谓的“三视图”，通常是指________视图、________视图和________视图。

A．仰/左/右B．后/主/俯C．主/俯/左D．主/俯/右在三视图中，主视图的下方是________，主视图的右边是________。

A．左视图/俯视图B．俯视图/左视图C．仰视图/侧视图D．左视图/侧视图主视图左面的视图是________视图。

A．左B．右C．俯D．仰向正立投影面（V）上投射得到的视图，称为________。

A．主视图B．俯视图C．左视图D．侧视图向水平投影面（H）上投射得到的视图，称为________。

A．主视图B．俯视图C．左视图D．侧视图向侧立投影面（W）上投射得到的视图，称为________。

A．主视图B．左视图C．俯视图D．仰视图在三投影面体系中，投影面分别为________、________和________投影面。

A．正立/水平/侧立B．正平/水平/侧平C．正垂/水平/侧垂D．正平/铅垂/侧平在三投影面体系中，正立投影面简称为________面或________面。

A．正/HB．正/VC．正平/VD．正平/H在三投影面体系中，侧立投影面简称为________面或________面。

A．侧/HB．侧/WC．侧平/VD．侧平/W在三投影面体系中，水平投影面简称为________面或________面。

机械制图-三视图培训课件精选全文

形体之间一般有轮廓线分界
⒉ 回转体与平面体叠加
⒊ 平面体与平面体叠加
两体表面共面时，中间无分界线。
底板和立板右侧面共面叠加 肋板与底板和立板前后对称叠加
底板
立板
肋板
例：画出所给叠加体的三视图。
⑴ 分解形体，弄清它们的叠加方式。
二、简单叠加体的画图方法
①底板
⑵ 逐块画三视图并分析表面过渡关系。
圆柱面的俯视图积聚成一个圆，在另两个视图上分别以两个方向的轮廓素线的投影表示。
三、回转体的三视图
1.圆柱体
⑵ 圆柱体的三视图
圆柱面上与轴线平行的任一直线称为圆柱面的素线。
⑴ 圆柱体的组成
由圆柱面和两个底面组成。
圆柱面是由直线AA1绕与它平行的轴线OO1旋转而成。
直线AA1称为母线。
2.2 三视图
一般只用一个方向的投影来表达三维形体是不确定的，如下图所示。为了用平面图形准确表达一个三维形体的结构，需将三维形体向几个方向投影。工程上采用三视图来表达三维形体。
2.3.1三面投影体系及三视图的形成
一、三视图的形成
设立三个互相垂直的投影平面，构成三面投影体系。这三个平面将空间分为八个分角，(GB4458.1–84)规定：采用第一角投影法，
( )
a c
c
重影点：
空间两点在某一投影面上的投影重合为一点时，则称此两点为该投影面的重影点。
●
●
●
●
●
a
a
c
被挡住的投影加( )
A、C为H面的重影点
2）直线在三个投影面中的投影
两点确定一条直线，将两点的投影用直线连接，就得到直线在该投影面中的投影。 直线的投影特性取决于直线与三个投影面间的相对位置

机械制图第11章 零件图 - 新国标


第二节

零件的视图选择
零件的视图选择原则：
主视图的选择——
（1）主视图的投影方向——形体特征原则
（2）零件的安放位置——工作位置、加工位置、习惯位置等 其它视图的选择——在完整、清晰表达零件的内外结构形状和便 于读图的前提下，尽量减少视图的数量，各视图表达的重点要明确， 简明易懂。
一、轴套类零件
（三）技术要求
1、有配合要求的表面，其表面粗糙度参数值较小。无配合 要求表面的表面粗糙度参数值较大。 2、有配合要求的轴颈尺寸公差等级较高、公差较小。无配 合要求的轴颈尺寸公差等级较低，或不需标注。 3、有配合要求的轮颈和重要的端面应有形位公差的要求。
二、盘盖类零件
盘盖类零件可包括端盖、手轮、胶带轮、盘座等。 轮一般用来传递动力和扭矩，盘主要起支承、轴向定位以及 密封等作用。
3.掌握表面粗糙度、极限与配合的代号及标注；
4.了解几何公差的代号及标注；
5.零件图尺寸标注完整、清晰、符合国家标准。
第一节
零件图的作用与内容
组成机器或部件的最基本的构件，称为零件。根据零件在机 器或部件上的作用，一般可将零件分为三种类型：
1. 标准件：紧固件(螺栓、螺母、垫圈、螺钉……）、滚动轴 承、油杯等。
图
例
（一）表达方案 （二）尺寸标注 （三）技术要求
主视图投射方向
（一）表达方案
1、轮盘类零件主要是在车床上加工，所以应按形状特征和 加工位置选择主视图，轴线横放；对有些不以车床加工为主的零 件可按形状特征和工作位置确定。 2、盘类零件一般需要两个主要视图。 3、轮盘类零件的其它结构形状，如轮辐可用移出断面或放 大断面表示。 4、根据轮盘类零件的结构特点（空心的），各个视图具有 对称平面时，可作半剖视；无对称平面时，可作全剖视。

机械制图全部ppt课件精选全文


2.3 尺规基本几何作图
2.3.1 过点作直线的平行线
边与线重合
A
两边对齐
A
沿边移动
A
过点C作直线
A
C
C
C
C
B
B
B
B
步骤1
《机械制图》
步骤2
步骤3
第1章 绪论
步骤4
33
2.3.2 过点作直线的垂直线
边与线重合
C A
B
两边对齐
过点C作直线
C
C A
A
B
B
步骤1
步骤2
步骤3
《机械制图》
第1章 绪论
34
每张图纸上必须画出标题栏。标题栏的格式和尺 寸按GB/T 10609.1的规定。学习时暂采用下列各式：
标题栏置于图纸右下角，并使底边、右边分别与图 框线重合。
《机械制图》
第1章 绪论
19
2.1.3 比例（GB/T 14690—1993）
图中图形与其实物相应要素的线性尺寸之比称为比例。
比值为1的比例，即1:1，为原值比例；
平行、垂直、45度角……
6.绘图用具：
• 绘图铅笔（H、HB），削笔刀，砂纸 • 橡皮，毛刷、抹布 • 一副三角尺（200-250 mm） • 圆规
《机械制图》
第1章 绪论
7
要点小结
• 本课程的任务和主要内容
《机械制图》
第1章 绪论
8
1.2 投影的基本概念
1.2.1 基本概念
空间几何元素

投射中心 S
c
P
2．缺点—一般情况下，投影不反映物体的真
实大小，度量性不好，无等比性，无平行性。

机械制图-三视图断面图(共42张PPT)可编辑全文


支架表达方案选择
❖ 方案一
动画演示1 动画演示2
动画演示3 动画演示4
❖ 方案二
❖ 方案三
方案一
方案二· 方案三
错 误
A—A
正确
但假设按横向(剖切平面垂直于肋、轮幅及薄壁厚度方向)剖切时 ，这些结构应按规定画出剖面符号。
A—A
〔2〕当物体回转体上均匀分布的肋、轮幅和孔等结构不处于剖切 平面上时，可将这些结构旋转到剖切平面上按对称形式画出。
正确
错误
〔3〕当物体具有假设干相同结构(孔、齿、槽等) ，并按一定 规律分布时，只需画出几个完整的结构，其余用细实线连接,或用对 称中心线表示孔的中心位置。
画在视图之内的断面图称为重合断面图。 重合断面图的轮廓线用细实线绘制。当视图
中轮廓线与重合断面图的图形重ห้องสมุดไป่ตู้时，视图中的 轮廓线仍应连续画出，不可间断。
图形对称的重合断面图
为了得到断面的真实形状，剖切平面一般应垂 直于物体上被剖切局部的轮廓线。
3 断面图的标注
移出断面图的标注
〔1〕配置在剖切符号延长线上的不对称移出断面图，可省略字母 。
当同一物体有几个被放大部位时，必须用罗马数字依次标明，并在上 方标注出相应的大写罗马数字和采用的比例。假设只有一处被放大时，在 局部放大图上方只需注明所采用的比例。
规定画法和简化画法
〔1〕对于物体上的肋、轮幅及薄壁等，如按纵向〔剖切平面 平行于它们的厚度方向〕剖切时，这些结构都不画剖面符号，而且 用粗实线将它与其相邻局部分开。
(13) 在不致引起误解时，零件图中的小圆角、锐边的小倒圆 或45°小倒角允许省略不画，但必须注明尺寸或在技术要求中加以说明
。
§13-5 表达方法综合应用
