实验一小信号调谐放大器一.实验目的1.了解调谐放大器的选频放大特性；2.熟悉谐振回路的幅频特性分析——通频带与选择性的测量方法；3.熟悉信号源内阻及负载对谐振回路的影响，正确选择测量仪器和测试点；4.掌握放大器动态范围的测试方法。
二.实验原理调谐放大器的主要特点是放大器的负载不是纯电阻，而是由L、C组成的并联谐振回路。
由于L、C并联谐振回路的阻抗是随频率变化的，在谐振频率点f0=处，其阻抗呈现纯电阻性，且达到最大值，因此放大器具有最大的放大倍数，稍离开谐振频率，放大倍数就会迅速减小。
因此，用这种放大器可以有选择性地放大所需要的某一频率信号，而抑制不需要的信号或外界干扰噪声。
所以，调谐放大器在无线电通讯等方面被广泛用作高频和中频的选频放大器。
调谐放大器的电路形式很多，但基本的单元电路有两种：一种是单调谐放大器，另一种是双调谐放大器。
本实验只讨论单调谐放大器，电路如图1-4-1所示。
三.实验设备1. 示波器SS7802A 一台；2. 信号源EE1643 一台；3. 数字万用表一块；4. 高频毫伏表一台；5. 高频调谐放大器实验板G1 一块。
其中R=10kΩ, 2kΩ, 470Ω；R e=2kΩ, 1kΩ, 500Ω图1-1 单调谐放大器四.实验内容与步骤1.按图1-1、1-2连接好实验电路（禁止带电操作）；图1-2 接线图2.静态工作点测试实验电路中选Re=1KΩ，测量各静态工作点，计算并完成表1-1内容的测试。
3.动态研究1）回路频率f0调谐选Re=1KΩ，R=10KΩ，输入端输入正弦信号，其频率，幅度mV。
示波器接至输出端处，调节回路电容，使回路进入谐振状态，此时示波器上显示输出波形的幅度最大。
本实验中，由于回路电容的调节不太方便，故采用调节信号源频率，使信号源输出频率与回路本身的固有频率相等来完成调谐过程。
要求记录谐振频率值。
表1-1BEQ BQ EQ CEQ CQ EQ压。
2）放大倍数A V的测量在谐振状态下，用示波器或高频毫伏表测出和的值，则。
为什么说提高电压放大倍数Au0时，通频带2△f0.7会减小？一、实验目的①通过实验进一步熟悉小信号调谐放大器的工作原理，初步了解工程估算的方法。
②掌握调谐放大器的电压增益、选择性、通频带及动态范围的测试方法。
③掌握使用频率特性测试仪调整小信号谐振放大器谐振特性的方法。
二、实验原理小信号调谐放大器的主要特点是晶体管的集电极负载不是纯电阻，而是由LC组成的并联谐振回路，如图1-1所示。
由于LC并联谐振回路的阻抗是随频率而变的，在谐振频率处其阻抗是纯电阻，达到最大值。
因此，用并联谐振回路作集电极负载的调谐放大器在回路的谐振频率上具有最大的电压增益。
稍离开此频率，电压增益迅速减小。
我们用这种放大器可以放大所需要的某一频率范围的信号，而抑制不需要的信号或外界干扰信号。
因此，调谐放大器在无线电通信系统中被广泛用作高频和中频放大器。

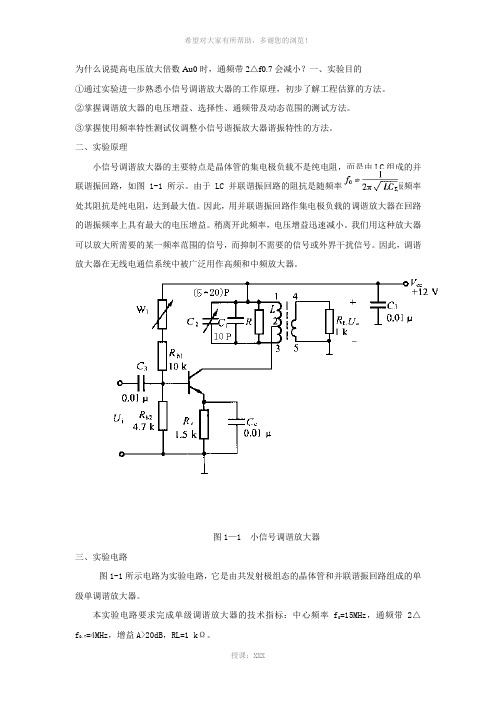

图1—1 小信号调谐放大器三、实验电路图1-1所示电路为实验电路，它是由共发射极组态的晶体管和并联谐振回路组成的单级单调谐放大器。
本实验电路要求完成单级调谐放大器的技术指标：中心频率f0=15MHz，通频带2△f0.7=4MHz，增益A>20dB，RL=1 kΩ。
电路主要元件参数：晶体管3DG6C，β=60，查手册知在f0=30MHz，I C=2mA，Vcc=9V条件下测得y参数为g ie=2mS，Cie=12PF，goe=250μs，Coe=4pF，yfc=40mS，yre=350μS。
如果工作条件发生变化，则上述参数值仅作为参考。
要得到晶体管的y参数也可由混合π参数计算出y参数。
中频变压器参数：L=4μH，Q0=100，P1=0.6，P2=0.3。
回路电容C1=10PF，C2=(5～20)PF，在调谐过程中使用微调电容C2，调整中心频率。
直流偏置由R b1、R b2、Rc实现，电阻器W1为47kΩ，用于调整静态工作点。
电路中的电容一般使用体积小的瓷片电容。
四、调谐放大器的调整与测试首先应调整每一级所需的直流工作点。
小信号调谐放大器实验一、实验目的1．熟悉电子元器件和高频电子线路实验系统； 2．掌握单调谐和双调谐放大器的基本工作原理； 3．掌握测量放大器幅频特性的方法；4．熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响； 5．了解放大器动态范围的概念和测量方法。
二、实验仪器1.100M 示波器 一台2.高频信号源 一台3.高频电子实验箱 一套三、实验电路原理1.基本原理在无线电技术中，经常会遇到这样的问题—所接收到的信号很弱，而这样的信号又往往与干扰信号同时进入接收机。
我们希望将有用的信号放大，把其它无用的干扰信号抑制掉。
借助于选频放大器，便可达到此目的。
小信号调谐放大器便是这样一种最常用的选频放大器，即有选择地对某一频率的信号进行放大的放大器。
小信号调谐放大器是构成无线电通信设备的主要电路，其作用是放大信道中的高频小信号。
调谐放大器主要由放大器和调谐回路两部分组成。
因此，调谐放大器不仅有放大作用，而且还有选频作用。
小信号调谐放大器，一般工作在甲类状态，多用在接收机中做高频和中频放大，其主要指标要求是：有足够的增益，满足通频带和选择性要求，工作稳定等。
小信号调谐放大器中，小信号，通常指输入信号电压一般在微伏至毫伏数量级，放大这种信号的放大器工作在线性范围内；调谐，主要是指放大器的集电极负载为调谐回路（如LC 谐振回路）。
这种放大器对谐振频率o f 的信号具有最强的放大作用，而对其他远离o f 的频率信号，放大作用很差。
调谐放大器的幅频特性如图1-1所示。
放大倍数fof 1f K0.7K oK图 1-1 调谐放大器的幅频特性（1）单调谐放大器小信号调谐放大器的种类很多，按调谐回路区分，有单调谐放大器、双调谐放大器和参差调谐放大器。
按晶体管连接方法区分，有共基极、共发射极和共集电极调谐放大器，等等。
该电路采用共发射极单调谐放大，原理电路如图1-2所示。
图 1-2 共发射极单调谐放大器原理电路图1-2中晶体管T 起放大信号的作用，R b1、R b2、R e 为直流偏置电阻，用以保证晶体管工作于放大区域，从而放大器工作于甲类。
实验一 小信号调谐放大器实验报告一 实验目的1．进一步掌握高频小信号调谐放大器的工作原理和基本电路结构。
2．掌握高频小信号调谐放大器的调试方法。
3．掌握高频小信号调谐放大器各项技术参数（电压放大倍数，通频带，矩形系数）的测试。
二、实验使用仪器1．小信号调谐放大器实验板 2．200MH 泰克双踪示波器 3. FLUKE 万用表 4. 模拟扫频仪（安泰信） 5. 高频信号源 三、实验基本原理与电路 1、 小信号调谐放大器的基本原理所谓“小信号”，通常指输入信号电压一般在微伏 毫伏数量级附近，放大这种信号的放大器工作在线性范围内。
所谓“调谐”，主要是指放大器的集电极负载为调谐回路（如LC 调谐回路）。
这种放大器对谐振频率0f 及附近频率的信号具有最强的放大作用，而对其它远离0f 的频率信号，放大作用很差，如图1-1所示。
图1.1 高频小信号调谐放大器的频率选择特性曲线小信号调谐放大器技术参数如下：K ( f ) / K 010.7070.10f 0B 0.7B 0.1f1.增益:表示高频小信号调谐放大器放大微弱信号的能力2.通频带和选择性：通常规定放大器的电压增益下降到最大值的0.707倍时，所对应的频率范围为高频放大器的通频带，用B0.7表示。
衡量放大器的频率选择性，通常引入参数——矩形系数K0.1。
2.实验电路原理图分析：In1是高频信号输入端，当信号从In1输入时，需要将跳线TP1的上部连接起来。
In2是从天线接收空间中的高频信号输入，电感L1和电容C1,C2组成选频网络，此时，需要将跳线TP1的下部连接起来。
电容C3是隔直电容，滑动变阻器RW2和电阻R2,R3是晶体管基极的直流偏置电阻，用来决定晶体管基极的直流电压，电阻R1是射极直流负反馈电阻，决定了晶体管射极的直流电流Ie。
晶体管需要设置一个合适的直流工作点，才能保证小信号谐振放大器正常工作，有一定的电压增益。
通常，适当的增加晶体管射极的直流电流Ie可以提高晶体管的交流放大倍数 ，增大小信号谐振放大器的放大倍数。
小信号调谐放大器实验报告小信号调谐放大器实验报告引言：小信号调谐放大器是一种常见的电子设备，用于放大弱信号并实现频率调谐。
本实验旨在通过搭建小信号调谐放大器电路并进行测试，探索其原理和特性。
实验器材：1. 小信号调谐放大器电路板2. 信号发生器3. 示波器4. 电压表5. 电流表6. 电阻箱7. 电容箱8. 电感箱9. 连接线等实验步骤：1. 搭建小信号调谐放大器电路，按照给定的电路图连接各个元件。
2. 将信号发生器的输出端与电路的输入端相连，设置合适的频率和幅度。
3. 将示波器的探头连接到电路的输出端，观察输出信号的波形和幅度。
4. 使用电压表和电流表测量电路中各个元件的电压和电流值，并记录下来。
5. 调整信号发生器的频率，观察输出信号的变化，并记录下来。
6. 调整电路中的电容和电感值，观察对输出信号的影响，并记录下来。
实验结果与分析：通过实验观察和数据记录，我们可以得出以下结论：1. 频率调谐特性：当信号发生器的频率与电路的谐振频率相同时，输出信号的幅度最大。
随着频率的偏离，输出信号的幅度逐渐减小。
这表明小信号调谐放大器具有频率选择性，可以对特定频率的信号进行放大。
2. 放大倍数：通过测量电路中各个元件的电压和电流值，我们可以计算出放大倍数。
实验结果显示，在合适的频率范围内，小信号调谐放大器的放大倍数较高，可以将弱信号放大到较大的幅度，提高信号的可靠性和可检测性。
3. 电容和电感对放大器性能的影响：调整电路中的电容和电感值，我们可以观察到对输出信号的影响。
增大电容值会使得输出信号的幅度减小，而增大电感值则会使得输出信号的幅度增大。
这说明电容和电感在小信号调谐放大器中起到了不同的作用，需要根据实际需求进行调整。
结论：通过本次实验，我们成功搭建了小信号调谐放大器电路，并对其进行了测试和分析。
实验结果表明，小信号调谐放大器具有频率选择性和较高的放大倍数，可以用于放大弱信号并实现频率调谐。
同时，电容和电感的调整对放大器性能有一定的影响，需要根据实际需求进行优化。
实验一 高频小信号调谐放大器实验一、实验目的1. 掌握小信号调谐放大器的基本工作原理；2. 掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算；3. 了解高频小信号放大器动态范围的测试方法；二、实验原理1-1a 1-1b（一）单调谐放大器小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。
其实验单元电路如图1-1（a ）所示。
该电路由晶体管Q 1、选频回路T 1二部分组成。
它不仅对高频小信号进行放大，而且还有一定的选频作用。
本实验中输入信号的频率f S ＝12MHz 。
基极偏置电阻W 3、R 22、R 4和射极电阻R 5决定晶体管的静态工作点。
可变电阻W 3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。
表征高频小信号调谐放大器的主要性能指标有谐振频率f 0，谐振电压放大倍数A v0，放大器的通频带BW 及选择性（通常用矩形系数K r0.1来表示）等。
放大器各项性能指标及测量方法如下： 1.谐振频率放大器的调谐回路谐振时所对应的频率f 0称为放大器的谐振频率，对于图1-1（a ）所示电路（也是以下各项指标所对应电路），f 0的表达式为∑=LC f π210式中，L 为调谐回路电感线圈的电感量；∑C 为调谐回路的总电容，∑C 的表达式为ie oe C P C P C C 2221++=∑式中， C oe 为晶体管的输出电容；C ie 为晶体管的输入电容；P 1为初级线圈抽头系数；P 2为次级线圈抽头系数。
谐振频率f 0的测量方法是：用扫频仪作为测量仪器，测出电路的幅频特性曲线，调变压器T 的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f 0。
2.电压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数A V0称为调谐放大器的电压放大倍数。
A V0的表达式为Gg p g p y p p g y p p v v A ie oe fe fei V ++-=-=-=∑2221212100 式中，∑g 为谐振回路谐振时的总电导。
