高频小信号调谐放大器设计-要点

实验一高频小信号调谐放大器一、实验目的1．掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算。

2．掌握信号源内阻及负载对谐振回路Q值的影响。

3．掌握高频小信号放大器动态范围的测试方法。

二、实验内容1．调测小信号放大器的静态工作状态。

2．用示波器观察放大器输出与偏置及回路并联电阻的关系。

3．观察放大器输出波形与谐振回路的关系。

4．调测放大器的幅频特性。

5．观察放大器的动态范围。

三、根本原理：小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。

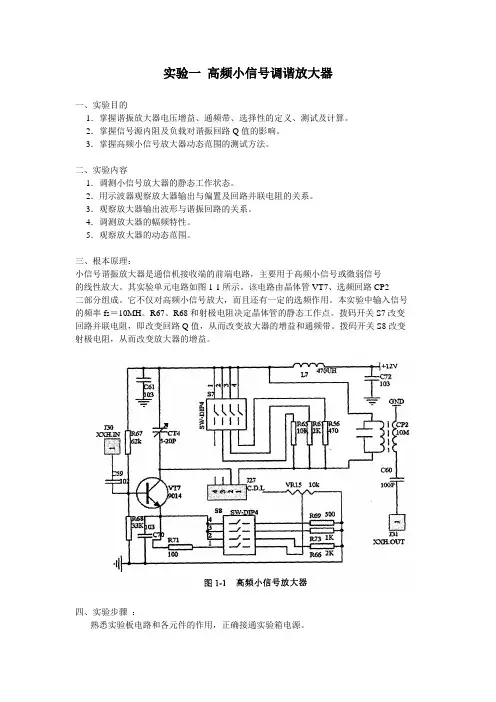

其实验单元电路如图1-1所示。

该电路由晶体管VT7、选频回路CP2二部分组成。

它不仅对高频小信号放大，而且还有一定的选频作用。

本实验中输入信号的频率fs＝10MH。

R67、R68和射极电阻决定晶体管的静态工作点。

拨码开关S7改变回路并联电阻，即改变回路Q值，从而改变放大器的增益和通频带。

拨码开关S8改变射极电阻，从而改变放大器的增益。

四、实验步骤：熟悉实验板电路和各元件的作用，正确接通实验箱电源。

1．静态测量将开关S8的2，3，4分别置于“ON〞，测量对应的静态工作点，将短路插座J27断开，用直流电流表接在J27C.DL两端，记录对应I c值，计算并填入表1.1。

将S8“l〞置于“ON〞，调节电位器VR15，观察电流变化。

2．动态测试〔1〕将10MHZ高频小信号(<50mV)输入到“高频小信号放大〞模块中J30(XXH.IN)。

〔2〕将示波器接入到该模块中J31〔XXH．OUT〕。

〔3〕J27处短路块C.DL连到下横线处，拨码开关S8必须有一个拨向ON，示波器上可观察到已放大的高频信号。

〔4〕改变S8开关，可观察增益变化，假设S8“ l〞拨向“ON〞那么可调整电位器VR15，增益可连续变化。

〔5〕将S8其中一个置于“ON〞，改变输出回路中周或半可变电容使增益最大，即保证回路谐振。

〔6〕将拨码开关S7逐个拨向“ON〞，可观察增益变化，该开关是改变并联在谐振回路上的电阻，即改变回路Q值。

⾼频⼩信号谐振放⼤器的设计⾼频⼩信号谐振放⼤器的设计⾼频⼩信号谐振放⼤器课程设计任务书1、设计课题：⾼频⼩信号谐振放⼤器2、设计⽬的：设计⼀个⼯作电压为9V ，中⼼频率为20MHz 的⾼频⼩信号谐振放⼤器，可⽤作接收机的前置放⼤器和中频放⼤器。

3、主要技术指标及要求 (1)已知条件及主要技术指标已知条件：负载电阻Ω=k R L 1，电源电压V V cc 9+=。

技术指标：1中⼼频率MHz f o 20=； 2电压增益dB A uo 1≥∑(10倍)； 3通频带MHz f 427.0=?； 4电路结构采⽤分⽴元件。

(2)设计的主要⼯作 1收集资料、消化资料；2选择原理电路，计算电路参数并仿真分析； 3制作印制电路板⼀张；4绘制电路原理图⼀张(A4图纸)； 5绘制元件明细表⼀张(A4图纸)； 6绘制印制电路板底图⼀张(A4图纸)；7撰写设计报告⼀份，要求字数在3000字以上。

(3)时间安排1总时间四天，最后半天(4学时)为答辩时间；2星期⼀完成系统⽅案、电路原理图设计并计算电路参数； 3星期⼆上午完成电路参数的计算； 4星期⼆下午完成电路仿真； 5星期三撰写设计报告、绘图；6星期四完善资料，准备答辩，答辩过程分两步完成，前2节课时间分⼩组答辩，并初步推举出优秀设计2~4个；后2节课时间为优秀设计集中答辩时间。

(4)注意事项1作图必须规范，图幅整洁；2设计报告内容详细，叙述清楚，计算准确，有根有据，书写⼯整； 3独⽴完成任务。

第⼀章系统⽅案设计⼀、电路结构的选择根据设计任务书的要求，因放⼤器的增益⼤于20dB ，且MHz f o 20=，MHz f 427.0=?，采⽤单级放⼤器即可实现，拟定⾼频⼩信号谐振放⼤器的电路原理图如图1-1所⽰。

⼆、电路的⼯作过程(⼀)静态⼯作过程当输⼊信号ui=0V 时，放⼤器处于直流⼯作状态(静态)。

理想情况下，变压器T1的次级、变压器T2的初级视为短路，电容器Cb 、Ce 、Cf 视为开路，放⼤器的直流通路如图1-2(a)所⽰。

实验4.2 高频小信号调谐放大器一、实验目的（1）掌握高频小信号调谐放大器基本单元电路的工作原理，进行性能分析。

（2）熟悉当谐振放大器处于谐振时，谐振回路的调试和各项技术指标的测试（电压放大倍数、通频带、矩形系数）。

（3）学会高频小信号调谐放大器的设计方法。

二、实验设备及材料实验箱及实验箱配置的低频信号源、高频信号源，双踪示波器（MOS-620/640型），MAG-450（100 kHz —150 MHz ）射频信号发生器，交流毫伏表，数字万用表，调试工具。

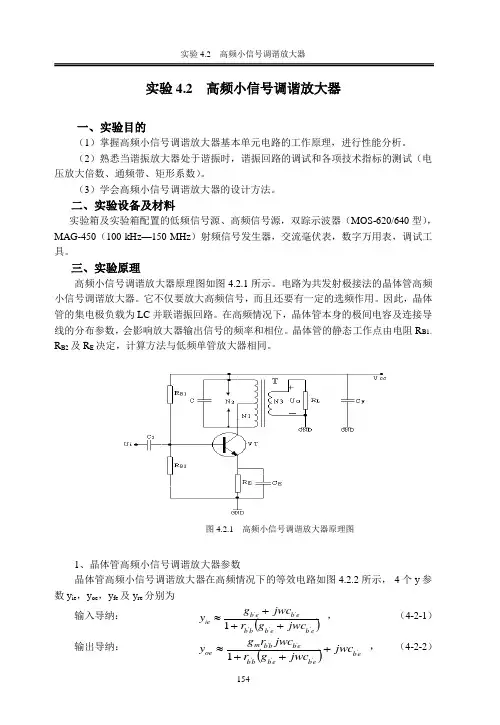

三、实验原理高频小信号调谐放大器原理图如图4.2.1所示。

电路为共发射极接法的晶体管高频小信号调谐放大器。

它不仅要放大高频信号，而且还要有一定的选频作用。

因此，晶体管的集电极负载为LC 并联谐振回路。

在高频情况下，晶体管本身的极间电容及连接导线的分布参数，会影响放大器输出信号的频率和相位。

晶体管的静态工作点由电阻R B1、R B2及R E 决定，计算方法与低频单管放大器相同。

1、晶体管高频小信号调谐放大器参数晶体管高频小信号调谐放大器在高频情况下的等效电路如图4.2.2所示， 4个y 参数y ie ，y oe ，y fe 及y re 分别为输入导纳： ()e b e b b b eb e b ie jwc g r jwc g y '''''1+++≈， （4-2-1）输出导纳： ()e b e b e b b b eb b b m oe jwc jwc g r jwc r g y ''''''1+++≈，（4-2-2）图4.2.1 高频小信号调谐放大器原理图正向传输导纳： ()e b e b b b mfe jwc g r g y '''1++≈， （4-2-3）反向传输导纳： ()eb e b b b eb re jwc g r jwc y ''''1++-≈， （4-2-4）式（4-2-1）至（4-2-4）中，g m ——晶体管的跨导，与发射极电流的关系式为： {}S m I g E m 26A =（4-2-5）g b ’e ——发射结电导，与晶体管的电流放大系数β及I E 有关，关系式为{}S m I r gE eb eb β261''A ==， （4-2-6）r b ’b ——基极体电阻，一般为几十欧姆； C b ’c ——集电极电容，一般为几皮法； C b ’e ——发射结电容，一般为几十皮法至几百皮法。

高频电子线路课程设计课程名称：高频电子线路项目名称：高频小信号调谐放大器实验地点：专业班级：学生姓名：学号：指导教师：年月日目录摘要 ............................................................................................................. 错误!未定义书签。

目录 .. (2)第一章绪论 (3)1.1 引言 (3)1.2 主要技术指标 (3)1.2.1. 工作频率范围 (3)1.2.2.灵敏度 (3)1.2.3. 选择性 (3)1.2.4. 通频带 (4)1.2.5. 输出功率 (4)1.3 总体方案 (4)1.3.1 原理框图及组成部分 (4)1.3.2工作原理 (5)1.3.3 部分波形变换图 (5)第二章部分电路分析 (6)2.1 高频小信号放大电路 (6)2.2变频电路 (8)2.2.1 混频器电路 (8)2.2.2 本地振荡 (10)2.3 中频放大电路 (11)2.4 鉴频电路 (12)第三章仿真 (14)3.1 高频小信号放大器电路仿真 (14)3.2 混频电路及仿真 (15)3.3 本地振荡电路仿真 (16)3.4 中频放大电路 (17)3.5 鉴频电路 (18)第四章实验 (20)第五章心得体会 (19)附录参考文献 (21)第一章绪论1.1 引言本次设计，目的是设计一个简易调频接收机。

现代通信与人们的生活紧密相关，任何通信离不开信号的调制发送和解调接收，且这些系统中核心技术就是高频电子技术，因此，此选题有重要的意义。

在调频接收机设计过程中，将其分为高频放大，混频，本振，中放，鉴频，低频功放。

进一步学习高频电子电路，掌握电路仿真技巧。

接收机的核心是混频器部分，混频器与本地振荡器一起构成变频器，将接收到的不同载波频率转变成固定的中频。

然后解调放大。

1.2 主要技术指标1.2.1. 工作频率范围接收机系统可以就收到的无线电波的频率范围称为接收机的工作频率范围，在整个接受的波段范围内就要满足主要指标，工作频率必须和发射机的频率相对应。

实验一高频小信号调谐放大器
一、实验原理
高频小信号调谐放大器是由一个高频小信号调谐电路和带有一个负反馈放大电路构成的增益放大器。

高频小信号调谐电路由电感L1、电容C1以及对应电路中的可变电阻R1等构成，当可变电阻R1变化时，电路调谐点也会发生相应的变化。

负反馈放大电路具有调节输出功率的能力，通常由一个三极管或多晶体管就可构成。

它是由放大电路和反馈线路构成，根据反馈信号产生的差分强度，从而实现对输出信号功率的调节。

二、实验目的
2、了解高频小信号调谐放大器的放大能力的调节；
3、掌握实验过程，实现实验精度。

三、实验准备
需要准备的实验器材包括：电子对空表、音频发射器，测试夹、示波器和电源。

四、实验流程
1、根据试验原理，连接实验器材；
2、打开电源，调节可变电阻，实现初始化调节；
3、将音频发射器连接在高频小信号调谐放大器的输入端；
4、使用示波器测量调谐放大器的输出信号，调整可变电阻，使得输出的音频最大；
5、重复以上3-4步，确定最佳调整位置；
6、使用电子对空表测量调谐放大器的输出功率，测出所获得的调谐能力结果。

五、实验总结
本次实验训练了我们关于高频小信号调谐放大器的综合知识能力，它不仅是一个理论概念，而且能快速完成模拟信号测量，满足实践实验的需求，为今后的研究提供了一定的理论基础。

实验中，我们首先调节可变电阻，调节调谐点，使得输出的音频信号最大，然后利用电子对空表测量调谐放大器的输出功率，得出了最终的调谐能力结果。

本次实验对于高频小信号调谐放大器的认识有了一定的深入，今后将派上用场。

高频小信号调谐放大器的电路设计在无线通信系统中，高频小信号调谐放大器是一个重要的组成部分。

它可以用于放大输入信号并提高系统的灵敏度和动态范围。

本文将介绍高频小信号调谐放大器的电路设计原理和步骤，帮助读者了解如何设计一个高性能的调谐放大器。

1. 电路设计目标在开始设计之前，我们首先需要确定电路设计的目标。

高频小信号调谐放大器的主要目标是实现高增益和窄带宽。

高增益可以提高系统的灵敏度，使得输入信号的小幅变化也能够被放大器正确地检测到。

而窄带宽则可以避免不必要的噪声和干扰信号的干扰。

2. 选择合适的放大器类型根据设计目标，我们可以选择合适的放大器类型。

常见的高频小信号调谐放大器包括共集电极放大器、共射极放大器和共基极放大器。

不同的放大器类型有着不同的特性和适用范围。

根据具体的需求，选择合适的放大器类型是非常重要的。

3. 电路参数计算在确定放大器类型后，我们需要计算一些关键的电路参数，包括增益、带宽和输入阻抗等。

通过这些参数的计算，可以帮助我们进一步优化电路设计，使其更加符合实际需求。

同时，还需要考虑到电源电压和功耗等因素，以确保电路的正常工作。

4. 电路布局设计在完成电路参数计算后，我们需要进行电路布局设计。

良好的电路布局可以避免信号干扰和互相耦合等问题，提高电路的性能和稳定性。

同时，还需要考虑到信号路径的长度和阻抗匹配等因素，以确保信号的传输效果和质量。

5. 元器件选择和优化在进行元器件选择时，我们需要考虑到元器件的性能和可靠性等因素。

选择合适的元器件可以提高电路的工作效率和稳定性。

同时，还可以通过元器件的优化来进一步提高电路的性能，例如选择低噪声放大器和低失真元器件等。

6. 电路仿真和测试在完成电路设计后，我们需要进行电路的仿真和测试，以验证设计的正确性和性能。

电路仿真可以帮助我们预测电路的性能和行为，提前发现可能存在的问题。

而电路测试则可以确保电路的工作符合设计要求，满足实际应用的需求。

综上所述，高频小信号调谐放大器的电路设计是一个复杂而又关键的过程。

实验一 小信号调谐放大器实验报告一 实验目的1．进一步掌握高频小信号调谐放大器的工作原理和基本电路结构。

2．掌握高频小信号调谐放大器的调试方法。

3．掌握高频小信号调谐放大器各项技术参数（电压放大倍数，通频带，矩形系数）的测试。

二、实验使用仪器1．小信号调谐放大器实验板 2．200MH 泰克双踪示波器 3. FLUKE 万用表 4. 模拟扫频仪（安泰信） 5. 高频信号源 三、实验基本原理与电路 1、 小信号调谐放大器的基本原理所谓“小信号”，通常指输入信号电压一般在微伏 毫伏数量级附近，放大这种信号的放大器工作在线性范围内。

所谓“调谐”，主要是指放大器的集电极负载为调谐回路（如LC 调谐回路）。

这种放大器对谐振频率0f 及附近频率的信号具有最强的放大作用，而对其它远离0f 的频率信号，放大作用很差，如图1-1所示。

图1.1 高频小信号调谐放大器的频率选择特性曲线小信号调谐放大器技术参数如下：10.7071.增益:表示高频小信号调谐放大器放大微弱信号的能力2.通频带和选择性：通常规定放大器的电压增益下降到最大值的0.707倍时，所对应的频率范围为高频放大器的通频带，用B0.7表示。

衡量放大器的频率选择性，通常引入参数——矩形系数K0.1。

2.实验电路原理图分析：In1是高频信号输入端，当信号从In1输入时，需要将跳线TP1的上部连接起来。

In2是从天线接收空间中的高频信号输入，电感L1和电容C1,C2组成选频网络，此时，需要将跳线TP1的下部连接起来。

电容C3是隔直电容，滑动变阻器RW2和电阻R2,R3是晶体管基极的直流偏置电阻，用来决定晶体管基极的直流电压，电阻R1是射极直流负反馈电阻，决定了晶体管射极的直流电流Ie。

晶体管需要设置一个合适的直流工作点，才能保证小信号谐振放大器正常工作，有一定的电压增益。

通常，适当的增加晶体管射极的直流电流Ie可以提高晶体管的交流放大倍数 ，增大小信号谐振放大器的放大倍数。

使用注意事项一、所有的地均连通，但做实验时示波器探头地地线就近接地。

二、在进行信号连接时，应优先选择较短地信号连接线。

三、所提供地两只无感批，窄口用于调磁心为细地中周，宽口用于调磁心为粗地中周和可调电容。

四、调中周磁心时，应将无感批垂直放置，旋转无感批时不应用力过猛。

五、用手旋转电位器时，用力应均匀。

六、单元直流供电开关，只在所在单元工作时才打开，以免各实验单元之间互相影响。

七、为避免频率计对示波器观察波形时产生干扰，应尽量避免两者同时挂在信号的输入（输出）端。

实验一高频小信号调谐放大器一、实验目的小信号调谐放大器是高频电子线路中的基本单元电路，主要用于高频小信号或微弱信号的线性放大。

在本实验中，通过对谐振回路的调试，对放大器处于谐振时各项技术指标的测试(电压放大倍数，通频带，矩形系数)，进一步掌握高频小信号调谐放大器的工作原理。

学会小信号调谐放大器的设计方法。

二、实验仪器①BT－3（G）型频率特性测试仪（选项）一台②20MHz模拟模拟示波器一台③数字万用表一块④调试工具一套三、实验内容（实验中用到BT－3和频谱仪的地方选做）按照所附电路原理图G6，先调静态工作点，然后再调整谐振回路。

1、按照所附电路原理图G6，按下开关KAl，接通12V电源，此时LEDAl点亮。

2、调整晶体管的静态工作点：在不加输入信号(即u i=0)，将测试点TTAl接地，用万用表直流电压档(20V档)测量三极管QAl 射极的电压(即测P6与G 两焊点之间的电压，见实验箱表面整机元件分布)调整可调电阻W A1，使u EQ ＝2.25V （即使I E ＝1.5mA ）根据此电路计算此时的I E ,u EQ , u BQ ,及u CEQ 的值。

3、调谐放大器的谐振回路使它谐振在10.7MHz方法是用BT-3频率特性测试仪的扫频电压输出端和检波探头，分别接电路的信号输入端TTAl 及测试端TTA2，通过调节y 轴，放大器的“增益”旋钮和“输出衰减”旋钮于合适位置，调节中心频率刻度盘，使荧光屏上显示出放大器的“幅频谐振特性曲线”，根据频标指示用绝缘起子慢慢旋动变压器的磁芯，使中心频率f 0＝10.7MHz 所对应的幅值最大。

实验一高频小信号调谐放大器实验报告一、实验目的本实验旨在通过设计和搭建一个高频小信号调谐放大器电路，掌握高频小信号调谐放大器的工作原理和性能参数，并能正确测量和分析电路的电压增益和频率响应。

二、实验原理高频小信号调谐放大器是一种用于放大和调谐高频小信号的电路。

它主要由三个部分组成：一个输入电路、一个放大电路和一个输出电路。

输入电路用于匹配输入信号和放大电路的阻抗，使输入信号能够有效传入放大电路；放大电路用于增大输入信号的幅度；输出电路用于匹配放大电路和负载。

三、实验仪器和材料1.高频信号发生器2.高频放大器3.幅度调制器4.示波器5.电阻、电容和电感等元器件四、实验步骤1. 根据电路原理图，使用Multisim软件进行电路仿真。

2.根据仿真结果选择并调整合适的元器件数值，搭建实际电路。

3.将信号源连接至输入电路，逐步增大信号源频率观察输出波形，记录输出电压随频率变化的情况。

4.测量电路的电压增益，并与理论计算值进行对比。

5.测量电路的频率响应，绘制电压增益与频率的波形图。

6.分析实验现象和结果，总结实验中的经验教训。

五、实验结果与分析根据仿真结果，我们成功搭建了一个高频小信号调谐放大器，并进行了实验测试。

测得的电压增益与理论计算值非常接近，验证了电路的设计和搭建的准确性。

实验还得出了电路的频率响应曲线，发现放大器在一定频率范围内有较高的增益，但在较高频率处迅速下降。

六、实验结论通过本实验，我们学习到了高频小信号调谐放大器的工作原理和性能参数的测量方法。

实验结果和数据分析验证了电路设计和搭建的正确性。

此外，我们还了解到了电路的频率响应特性，对于在实际应用中的频率选择提供了参考。

七、实验心得通过本次实验，我深入了解了高频小信号调谐放大器的原理和性能参数，掌握了相关的测量技术。

同时，我也意识到了电路设计和搭建的重要性，只有精确选取和调整元器件数值，才能得到准确的实验结果。

希望以后能继续进行相关实验，提升自己的电路设计和测量能力。

MicrosoftWord-⾼频⼩信号调谐放⼤器电路的设计与分析⾼频⼩信号调谐放⼤器电路的设计与分析——实验⼈0836096 陈翠霞⼀、研究⽬的1掌握⼩信号调谐放⼤器的基本⼯作原理2掌握谐振放⼤器电压增益、通频带、选择性的定义、计算及测试⽅法3理解信号源内阻及负载对谐振回路的影响，从⽽理解频带扩展4理解⾼频⼩信号放⼤器动态范围的测试⽅法⼆、仪器设备1⽰波器2万⽤表3⾼频信号发⽣器4⾼频毫伏表5电阻、电容、可调电感6晶体管9018三、研究内容1、绘制电路图。

下图是⼀个单调谐放⼤器电路。

（1）静态测试在不加输⼊信号情况下，测量各静态⼯作点。

静态等效电路表1静态实验结果（2）动态测试动态等效电路在谐振点测量放⼤器的动态范围~Uo 表2动态实验结果晶体管动态范围曲线（3）逐点法测量放⼤器的频率特性表3逐点法的测量结果（Uim=30mv）R4=10kΩ时幅频特性曲线R4=2kΩ时幅频特性曲线R4=470Ω时幅频特性曲线计算谐振点处，电压放⼤倍数K及回路的通频带B和Q值电压放⼤倍数K=Uo/Ui品质因数Q=2πfoR4C3通频带B=fo/QR4=10kΩ时K=67.6 Q=177.9 B=0.33MHzR4=2kΩ时K=14.4 Q=35.6 B=1.75MHzR4=470Ω时K=3.4 Q=8.4 B=7.42MHz可见，R4越⼩，通频带越宽，品质因数越⼩。

四、实验思考题1、如何判断谐振电路处于谐振状态？你在实验过程中如何调整和判断的？答：回路的电压和电流同相时，表⽰谐振电路处于谐振状态。

在实验中，使⽤双踪⽰波器分别观察电压和电流波形。

实验中使⽤的是固定电容和可变电感，调节可变电感，使电压和电流波形同相，即可判断谐振电路处于谐振状态。

2、结合实验结果，分析说明为什么提⾼电压放⼤倍数时，通频带会减⼩？答：由实验结果R4=10kΩ时K=67.6 Q=177.9 B=0.33MHzR4=2kΩ时K=14.4 Q=35.6 B=1.75MHzR4=470Ω时K=3.4 Q=8.4 B=7.42MHz可见，放⼤倍数越⼤，通频带越⼩，因为放⼤倍数变⼤，品质因数变⼤，⽽通频带B=fo/Q，因此，通频带变⼩。

高频小信号谐振放大器的设计高频小信号谐振放大器是一种用来提高信号的有效电平的电路，常用于高灵敏度的无线信号传输。

这种电路的设计比一般的放大器设计要困难的多，因为它需要考虑到小信号的放大以及谐振限制，而且还要处理谐振和放大之间的优化等因素。

首先，要设计一个高频小信号谐振放大器，应该先考虑如何设计谐振电路。

谐振电路和电路放大之间存在协同作用，即只有当谐振参数设定正确时，才能有效放大信号，而谐振参数往往会受到非线性对电路的影响，因此谐振电路的设计非常重要。

常用的谐振电路有环形双极RC谐振电路和RC-L谐振电路等。

其次，要设计一个高频小信号谐振放大器，以满足要求应该考虑用什么类型的放大器。

一般来说，该电路采用双极型、混合型或OTA放大器都是可行的，其中OTA（Operational Transconductance Amplifier）的特殊结构，能有效地提高放大效果，具有较高的电压增益、低负载电压和低失真等优点。

另外，用于谐振放大的放大器也应该具有较高的带宽限制功能，因为过大的带宽会导致信号模糊，影响放大效果。

最后，注意高频小信号谐振放大器要求低噪声，应该采用低噪声特性良好的元件，放大器部分要采用隔离手段，以减少电源信号对输出信号的影响。

此外，调整输入和输出的阻抗匹配度有利于提高谐振放大器的性能，同时也可以降低失真和噪声，以最大程度发挥信号放大的作用。

总之，高频小信号谐振放大器的设计需要仔细考虑谐振电路、放大器、阻抗匹配度等因素，因为这些因素都会影响放大器的性能。

如果设计得当，高频小信号谐振放大器能够提高信号的传输质量，延长信号传输的距离，满足用户的要求。

⾼频⼩信号调谐放⼤器的电路设计1⾼频⼩信号调谐放⼤器的电路设计与仿真1.1主要技术指标谐振频率：o f ＝10.7MHz谐振电压放⼤倍数：dB A VO 20≥通频带：MHz B w 17.0=矩形系数：101.0≤r K要求：放⼤器电路⼯作稳定，采⽤⾃耦变压器谐振输出回路1.2给定条件回路电感L=4µH, 0100Q =，11p =，20.3p =，晶体管⽤9018，β=50。

查⼿册可知，9018在V V ce 10=、mA I E 2=时，s g ie u 2860=，us g oe 200=,pf c oe 7=，pf c ie 19=，45fe y ms =，0.31re y ms =。

负载电阻Ω=K R L 10。

电源供电V V cc 12=。

1.3设计过程⾼频⼩信号放⼤器⼀般⽤于放⼤微弱的⾼频信号,此类放⼤器应具备如下基本特性:只允许所需的信号通过,即应具有较⾼的选择性；放⼤器的增益要⾜够⼤；放⼤器⼯作状态应稳定且产⽣的噪声要⼩；放⼤器应具有⼀定的通频带宽度。

除此之外,虽然还有许多其它必须考虑的特性,但在初级设计时,⼤致以此特性作考虑即可. 基本步骤是:⑴选定电路形式依设计技术指标要求，考虑⾼频放⼤器应具有的基本特性,可采⽤共射晶体管单调谐回路谐振放⼤器，设计参考电路见图1-1所⽰。

图1-1 单调谐⾼频⼩信号放⼤器电原理图⼩信号放⼤器的主要特点是晶体管的集电极负载不是纯电阻，⽽是由LC 组成的并联谐振回路，如图2-1所⽰。

由于LC 并联谐振回路的阻抗是随频率⽽变的，在谐振频率o f =达到最⼤值。

因此，⽤并联谐振回路作集电极负载的调谐放⼤器在回路的谢振频率上具有最⼤的放⼤电压增益。

稍离开此频率，电压增益迅速减⼩。

我们⽤这种放⼤器可以放⼤所需要的某⼀频率范围的信号，⽽抑制不需要的信号或外界⼲扰信号。

图中放⼤管选⽤9018，该电路静态⼯作点Q 主要由R b1和Rw1、R b2、Re 与Vcc 确定。

高频小信号调谐放大器设计
一. 设计思路
1. 设计要求：要求中心频率11MHz ，增益20~30dB ，带宽0.5M 。

2. 设计原理：设计采用共射晶体管单调谐回路谐振放大器，小信号放大器的主要特点是晶体管的集电极负载不是纯电阻，而是由LC 组成的并联谐振回路。

二. 参数计算
1. 设置静态工作点
设计电路上取IC = 1.5mA ，Re=1K Ω，
由计算得Rb1 = 8.2 K Ω，Rb2=36.5 k Ω。

为了调整静态电流ICQ 。

Rb2用20 k Ω电位器与15 k Ω电阻串联。

2. 计算总电容
通过∑=LC f π21
得C 总= 55.5pf ，C = 48.5pf ，实际仿真时通过并联一个5~20pf 的可变电容实现。

3. 耦合电容和滤波电感
耦合电容取值在1000pf-0.01uf ，旁路电容取值在0.01-1uf ，滤波电容取值在220-330uh
4. 电感线圈用固定电感L1 = 300uh , L2 = 2.5uh 串联，部分接入中间抽头
三. 波形分析
1. 仿真电路图
2. 仿真输入波形图
3.输出的波形图
4.输出输入对比。

高频小信号调谐放大器的设计课程设计《通信电子电路》课程设计-----------高频小信号调谐放大器的设计学院：计算机科学与技术学院专业班级：通信工程XX姓名：XX学号：指导老师：设计日期：2012--09--16目录设计目的及要求 (2)一、设计目的 (2)二、设计要求 (2)设计过程 (2)一、高频小信号调谐放大器 (2)二、电路形式的选择 (3)三、元件参数的选择 (4)课程设计小结 (7).......................................................................................................................................................................................................................................... 参考文献 (7)............................................................................................................................................................................ 附录 (8)....................................................................................................................................................................................................................................................................................................................................................................................设计目的及要求：一、设计目的：根据所学知识，并查阅相关资料，设计出符合设计要求的高频小信号调谐放大器。

高频小信号调谐放大器制作的关键问题孙耀奇武汉大学电子信息学院 湖北 武汉(430079）Email:sunyaoqi17@摘 要：高频小信号调谐放大器是高频电子线路实验课中必做的电路，但自激振荡和准确调谐这两个问题一直难以解决。

本文以高频放大器理论为基础，利用LC 振荡电路辅助工具，提出了一种新的调试方案，为快速有效的分析和制作高频小信号调谐放大器提供了有用的参考。

多次实验证明了文中方法的有效性。

关键词：高频小信号放大器；调谐；自激振荡；阻抗匹配高频小信号调谐放大器被广泛应用于无线通信系统中，特别是在接收机前端，要用放大器将天线上感应的微弱信号放大。

虽然高频信号放大器理论简单，但实际制作却不容易。

其中最容易出现的问题是自激振荡、频率选择和各级间阻抗不匹配。

本文中的方法以高频放大器理论为基础，根据实际调试经验，并以LC 振荡电路为辅助，消除了高频放大器的自激振荡，实现了准确的频率选择,另加其它电路，实现前后级的匹配。

1．小信号调谐放大器基本原理高频小信号调谐放大器的作用是无失真的放大某一频率范围内的信号，其频率特性曲线如图1所示。

按其频带宽度可分为窄带、宽带放大器，而最常用的是窄带放大器。

实际应用中对高频小信号调谐放大器的基本要求是：（1）增益要高。

即放大倍数要大。

（2）频率选择性要好。

即选择所需信号和抑制无用信号的能力要强，通常用Q 值来表示，其频率特性曲线如图1所示。

图1 放大器的频率特性曲线其中，带宽210.72BW f f f =-=Δ 品质因数/2o Q f f =0.7Δ （3）工作稳定可靠。

即要求放大器的性能尽可能地不受温度、电源电压等外界因素变化的影响；内部噪声要小，特别是不产生自激。

另外加入负反馈可以提高放大器的性能，反馈对放大器谐振的影响如图2所示。

图2 反馈导纳对放大器谐振的影响（4）前后级之间的阻抗匹配。

即把各级联接起来之后仍有较大的增益，并且要降低反射系数，另外各级之间的相互干扰不能过于严重。
