实验一高频小信号调谐放大器一、实验目的1．掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算。
2．掌握信号源内阻及负载对谐振回路Q值的影响。
3．掌握高频小信号放大器动态范围的测试方法。
二、实验内容1．调测小信号放大器的静态工作状态。
2．用示波器观察放大器输出与偏置及回路并联电阻的关系。
3．观察放大器输出波形与谐振回路的关系。
4．调测放大器的幅频特性。
5．观察放大器的动态范围。
三、基本原理：小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。
其实验单元电路如图1-1所示。
该电路由晶体管VT7、选频回路CP2二部分组成。
它不仅对高频小信号放大，而且还有一定的选频作用。
本实验中输入信号的频率fs＝10MH。
R67、R68和射极电阻决定晶体管的静态工作点。
拨码开关S7改变回路并联电阻，即改变回路Q值，从而改变放大器的增益和通频带。
拨码开关S8改变射极电阻，从而改变放大器的增益。
四、实验步骤：熟悉实验板电路和各元件的作用，正确接通实验箱电源。
1．静态测量将开关S8的2，3，4分别置于“ON”，测量对应的静态工作点，将短路插座J27断开，用直流电流表接在J27C.DL两端，记录对应I c值，计算并填入表1.1。
将S8“l”置于“ON”，调节电位器VR15，观察电流变化。
2．动态测试（1）将10MHZ高频小信号(<50mV)输入到“高频小信号放大”模块中J30(XXH.IN)。
（2）将示波器接入到该模块中J31（XXH．OUT）。
（3）J27处短路块C.DL连到下横线处，拨码开关S8必须有一个拨向ON，示波器上可观察到已放大的高频信号。
（4）改变S8开关，可观察增益变化，若S8“ l”拨向“ON”则可调整电位器VR15，增益可连续变化。
（5）将S8其中一个置于“ON”，改变输出回路中周或半可变电容使增益最大，即保证回路谐振。
（6）将拨码开关S7逐个拨向“ON”，可观察增益变化，该开关是改变并联在谐振回路上的电阻，即改变回路Q值。
1-3 小信号调谐放大器一 .实验目的1.熟悉电子元器件和高频电子线路实验系统；2.掌握单调谐和双调谐放大器的基本工作原理；3.掌握测量放大器幅频特性的方法；4.熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响；5.了解放大器动态范围的概念和测量方法。
二 . 实验内容1.采用点测法测量单调谐和双调谐放大器的幅频特性；2.用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；3.用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；4.用示波器观察放大器的动态范围；5.观察集电极负载对放大器幅频特性的影响。
三 .实验步骤1.实验准备在实验箱主板上插装好无线接收与小信号放大模块，插好鼠标接通实验箱上电源开关，此时模块上电源指示灯和运行指示灯闪亮。
2.单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。
扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。
点测法采用示波器进行测试，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路谐振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。
(1)扫频法，即用扫频仪直接测量放大器的幅频特性曲线。
利用本实验箱上的扫频仪测试的方法是：用鼠标点击显示屏，选择扫频仪，将显示屏下方的高频信号源(此时为扫频信号源)接入小信号放大的输入端(1P1), 将显示屏下方的“扫频仪”与小信号放大的输出(1P8) 相连。
按动无线接收与小信号放大模块上的编码器(1SS1),选择1K2指示灯闪亮，并旋转编码器(1SS1) 使1K2指示灯长亮，此时小信号放大为单调谐。
显示屏上显示的曲线即为单调谐幅频特性曲线，调整1W1、1W2曲线会有变化。
用扫频仪测出的单调谐放大器幅频特性曲线如下图：图1-5 扫频仪测量的幅频特性(2)点测法，其步骤如下：① 通过鼠标点击显示屏，选择实验项目中“高频原理实验”,然后再选择“小信号调谐放大电路实验”,通过选择“小信号调谐放大”后，显示屏上显示小信号调谐放大器原理电路图。
高频电子线路课程设计课程名称：高频电子线路项目名称：高频小信号调谐放大器实验地点：专业班级：学生姓名：学号：指导教师：年月日目录摘要 ............................................................................................................. 错误!未定义书签。
目录 .. (2)第一章绪论 (3)1.1 引言 (3)1.2 主要技术指标 (3)1.2.1. 工作频率范围 (3)1.2.2.灵敏度 (3)1.2.3. 选择性 (3)1.2.4. 通频带 (4)1.2.5. 输出功率 (4)1.3 总体方案 (4)1.3.1 原理框图及组成部分 (4)1.3.2工作原理 (5)1.3.3 部分波形变换图 (5)第二章部分电路分析 (6)2.1 高频小信号放大电路 (6)2.2变频电路 (8)2.2.1 混频器电路 (8)2.2.2 本地振荡 (10)2.3 中频放大电路 (11)2.4 鉴频电路 (12)第三章仿真 (14)3.1 高频小信号放大器电路仿真 (14)3.2 混频电路及仿真 (15)3.3 本地振荡电路仿真 (16)3.4 中频放大电路 (17)3.5 鉴频电路 (18)第四章实验 (20)第五章心得体会 (19)附录参考文献 (21)第一章绪论1.1 引言本次设计，目的是设计一个简易调频接收机。
现代通信与人们的生活紧密相关，任何通信离不开信号的调制发送和解调接收，且这些系统中核心技术就是高频电子技术，因此，此选题有重要的意义。
在调频接收机设计过程中，将其分为高频放大，混频，本振，中放，鉴频，低频功放。
进一步学习高频电子电路，掌握电路仿真技巧。
接收机的核心是混频器部分，混频器与本地振荡器一起构成变频器，将接收到的不同载波频率转变成固定的中频。
然后解调放大。
1.2 主要技术指标1.2.1. 工作频率范围接收机系统可以就收到的无线电波的频率范围称为接收机的工作频率范围，在整个接受的波段范围内就要满足主要指标，工作频率必须和发射机的频率相对应。

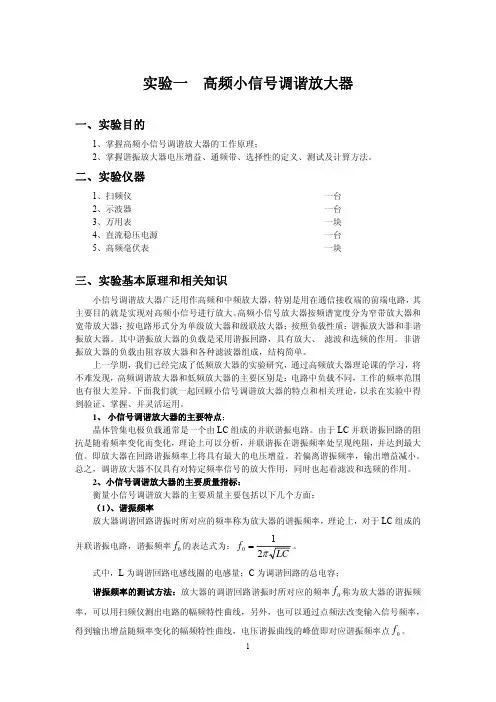

实验一高频小信号调谐放大器实验一、实验目的1.熟悉高频电路实验箱,示波器，扫频仪的使用。
2.掌握高频小信号谐振电压放大器的电路组成与基本工作原理。
3.熟悉谐振回路的调谐方法及幅频特性测试分析方法。
4.掌握高频谐振放大器处于谐振时各项主要技术指标意义及测试技能。
二、实验条件，设备，器材高频电路实验箱,示波器，扫频仪三、实验原理（包括电路原理图），实验方案与手段1、单调谐小信号放大器高频信号放大器工作频率高，但带宽相对工作频率却很窄。
按器件分：BJT、FET、集成电路（IC）；按带宽分：窄带、宽带；按电路形式分：单级、多级；按负载性质分：谐振、非谐振。
晶体管集电极负载通常是一个由LC组成的并联谐振电路。
由于LC并联谐振回路的阻抗是随着频率变化而变化。
理论上可以分析，并联谐振在谐振频率处呈现纯阻，并达到最大值，即放大器在回路谐振频率上将具有最大的电压增益。
若偏离谐振频率，输出增益减小。
调谐放大器不仅具有对特定频率信号的放大作用，同时一也起着滤波和选频的作用。
单调谐放大器电路原理图2、双调谐放大器电路原理图双调谐回路放大器具有频带宽、选择性好的优点，并能较好地解决增益与通频带之间的矛盾，从而在通信接收设备中广泛应用。
在双调谐放大器中，被放大后的信号通过互感耦合回路加到下级放大器的输入端，若耦合回路初、次级本身的损耗很小，则均可被忽略。
电压增益为通频带为弱耦合时，谐振曲线为单峰；为强耦合时，谐振曲线出现双峰；临界耦合时，双调谐放大其的通频带BW四、实验内容，操作步骤1、单频率谐振的调整断电状态下，按如下框图进行连线：用示波器观测TP3，调节①号板信号源模块，使之输出幅度为200mV、频率为10.7MHz正弦波信号。
顺时针调节W1到底，用示波器观测TP1，调节中周，使TP1幅度最大且波形稳定不失真。
2、动态测试保持输入信号频率不变，调节信号源模块的幅度旋钮"RF幅度"，改变输入信号TP3的幅度。

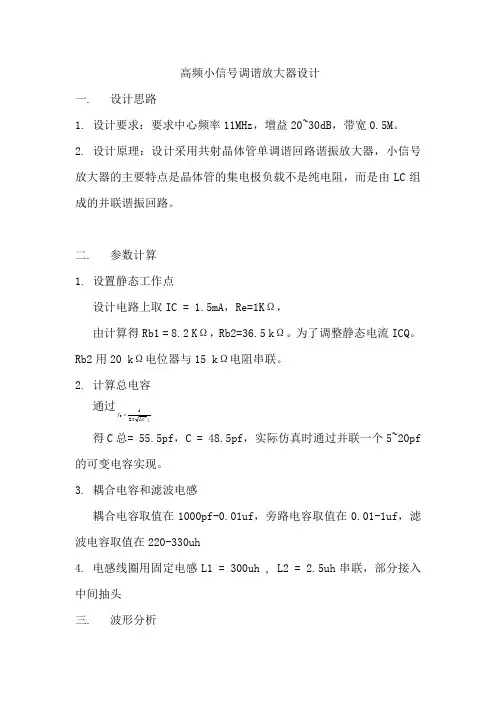

一、设计任务设：高频小信号调谐放大器 二、 设计原理图：三、工作原理：该电路静态工作点Q 主要由R1和R2、R3与Vcc 确定。
利用R1和R2的分压固定基极偏置电位BQ V ，如满足条件BQ I I >>1：当温度变化CQ I ↑→BQ V ↑→BE V ↓→BQ I ↓→CQ I ↓，抑制了CQ I 变化，从而获得稳定的工作点。
由此可知，只有当BQ I I >>1时，才能获得BQ V 恒定，故硅管应用时，BQ I I )105(1-=。
只有当负反馈越强时，电路稳定性越好，故要求BE BQ V V >，一般硅管取：BE BQ V V )53(-=。
1、谐振回路参数计算1）回路中的总电容C ∑因为：o f =则:pf Lf C o 3.55)2(12==∑π 2）回路电容C 因有 21()oe C C p C ∑=-*所以255.3(17)48.3C pF pF pF =-*=取C 为标称值30pf,与5-20Pf 微调电容并联。
本次选择元件为50pf 与微调电容并联，可能导致谐振频率的微变。
3）求电感线圈N2与N1的匝数：根据理论推导，当线圈的尺寸及所选用的磁心确定后，则其相应的参数就可以认为是一个确定值，可以把它看成是一个常数。
此时线圈的电感量仅和线圈匝数的平方成正比，即： 2KN L =式中：K-系数，它与线圈的尺寸及磁性材料有关；N-线圈的匝数一般K 值的大小是由试验确定的。
当要绕制的线圈电感量为某一值m L 时，可先在骨架上(也可以直接在磁心上)缠绕10匝，然后用电感测量仪测出其电感量O L ，再用下面的公式求出系数K 值：2/o o K L N =式中： O N -为实验所绕匝数，由此根据m L 和K 值便可求出线圈应绕的圈数，即：KL N m =实验中，L 采用带螺纹磁芯、金属屏蔽罩的10S 型高频电感绕制。
在原线圈骨架上用0.08mm 漆包线缠绕10匝后得到的电感为2uH 。

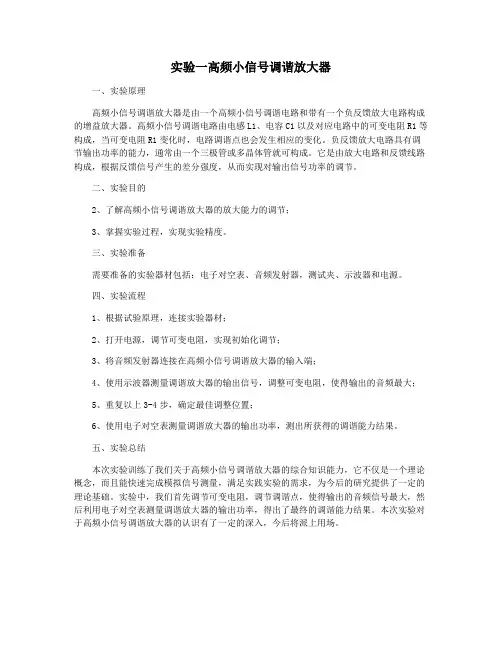

实验一高频小信号调谐放大器
一、实验原理
高频小信号调谐放大器是由一个高频小信号调谐电路和带有一个负反馈放大电路构成的增益放大器。
高频小信号调谐电路由电感L1、电容C1以及对应电路中的可变电阻R1等构成，当可变电阻R1变化时，电路调谐点也会发生相应的变化。
负反馈放大电路具有调节输出功率的能力，通常由一个三极管或多晶体管就可构成。
它是由放大电路和反馈线路构成，根据反馈信号产生的差分强度，从而实现对输出信号功率的调节。
二、实验目的
2、了解高频小信号调谐放大器的放大能力的调节；
3、掌握实验过程，实现实验精度。
三、实验准备
需要准备的实验器材包括：电子对空表、音频发射器，测试夹、示波器和电源。
四、实验流程
1、根据试验原理，连接实验器材；
2、打开电源，调节可变电阻，实现初始化调节；
3、将音频发射器连接在高频小信号调谐放大器的输入端；
4、使用示波器测量调谐放大器的输出信号，调整可变电阻，使得输出的音频最大；
5、重复以上3-4步，确定最佳调整位置；
6、使用电子对空表测量调谐放大器的输出功率，测出所获得的调谐能力结果。
五、实验总结
本次实验训练了我们关于高频小信号调谐放大器的综合知识能力，它不仅是一个理论概念，而且能快速完成模拟信号测量，满足实践实验的需求，为今后的研究提供了一定的理论基础。
实验中，我们首先调节可变电阻，调节调谐点，使得输出的音频信号最大，然后利用电子对空表测量调谐放大器的输出功率，得出了最终的调谐能力结果。
本次实验对于高频小信号调谐放大器的认识有了一定的深入，今后将派上用场。

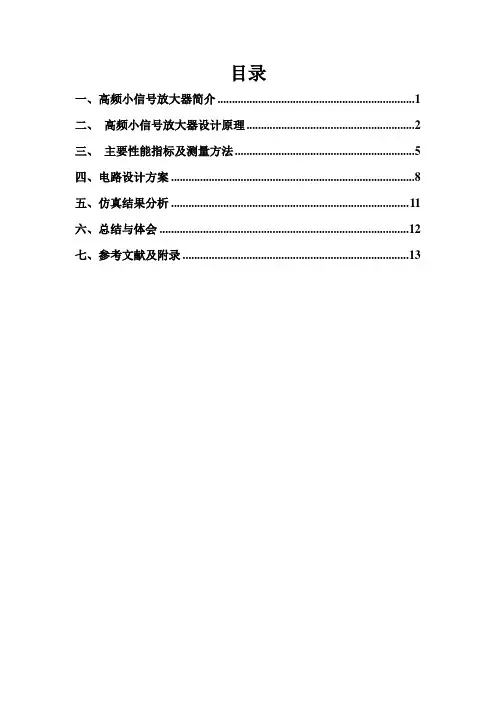

目录一、高频小信号放大器简介 (1)二、高频小信号放大器设计原理 (2)三、主要性能指标及测量方法 (5)四、电路设计方案 (8)五、仿真结果分析 (11)六、总结与体会 (12)七、参考文献及附录 (13)一、高频小信号放大器简介高频小信号放大器是用于无失真的放大某一频率范围的信号。
按其频带宽度可分为窄带与宽带放大器，而最常用的为窄带放大器，它是以各种选频电路作负载，兼具阻变换和选频滤波功能。
高频小信号放大器是通信设备中常用的功能电路，它所放大的信号频率在数百千赫至数百兆赫。
高频小信号放大器的功能是实现对微弱的高频信号进行不失真的放大，从信号所含频谱来看，输入信号频谱与放大后输出信号的频谱是相同的。
调谐放大主要用于无线电接收系统中高频和中频信号的放大。
其中高频小信号调谐放大器广泛应用于通信系统和其它无线电系统中，特别是在发射机的接收端，从天线上感应的信号是非常微弱的，这就需要用放大器将其放大。
高频信号放大器理论非常简单，但实际制作却非常困难。
其中最容易出现的问题是自激振荡，同时频率选择和各级间阻抗匹配也很难实现。
本文以理论分析为依据，以实际制作为基础，用LC振荡电路为辅助，来消除高频放大器自激振荡和实现准确的频率选择；另加其它电路，实现放大器与前后级的阻抗匹配。
高频小信号放大器的分类：按元器件分为：晶体管放大器、场效应管放大器、集成电路放大器;按频带分为：窄带放大器、宽带放大器;按电路形式分为：单级放大器、多级放大器;按负载性质分为：谐振放大器、非谐振放大器;高频小信号放大器的特点：频率较高中心频率一般在几百kHz到几百MHz频带宽度在几KHz到几十MHz，故必须用选频网络小信号信号较小故工作在线性范围内(甲类放大器)即工作在线形放大状态。
采用谐振回路作负载，即对靠近谐振频率附近的信号有较大的增益，对远离谐振频率附近的信号其增益迅速下降，即具有选频放大作用。
二、高频小信号放大器设计原理1、高频小信号放大器的基本要求：（1）增益要高，即放大倍数要大。
实验一高频小信号调谐放大器实验报告一、实验目的本实验旨在通过设计和搭建一个高频小信号调谐放大器电路，掌握高频小信号调谐放大器的工作原理和性能参数，并能正确测量和分析电路的电压增益和频率响应。
二、实验原理高频小信号调谐放大器是一种用于放大和调谐高频小信号的电路。
它主要由三个部分组成：一个输入电路、一个放大电路和一个输出电路。
输入电路用于匹配输入信号和放大电路的阻抗，使输入信号能够有效传入放大电路；放大电路用于增大输入信号的幅度；输出电路用于匹配放大电路和负载。
三、实验仪器和材料1.高频信号发生器2.高频放大器3.幅度调制器4.示波器5.电阻、电容和电感等元器件四、实验步骤1. 根据电路原理图，使用Multisim软件进行电路仿真。
2.根据仿真结果选择并调整合适的元器件数值，搭建实际电路。
3.将信号源连接至输入电路，逐步增大信号源频率观察输出波形，记录输出电压随频率变化的情况。
4.测量电路的电压增益，并与理论计算值进行对比。
5.测量电路的频率响应，绘制电压增益与频率的波形图。
6.分析实验现象和结果，总结实验中的经验教训。
五、实验结果与分析根据仿真结果，我们成功搭建了一个高频小信号调谐放大器，并进行了实验测试。
测得的电压增益与理论计算值非常接近，验证了电路的设计和搭建的准确性。
实验还得出了电路的频率响应曲线，发现放大器在一定频率范围内有较高的增益，但在较高频率处迅速下降。
六、实验结论通过本实验，我们学习到了高频小信号调谐放大器的工作原理和性能参数的测量方法。
实验结果和数据分析验证了电路设计和搭建的正确性。
此外，我们还了解到了电路的频率响应特性，对于在实际应用中的频率选择提供了参考。
七、实验心得通过本次实验，我深入了解了高频小信号调谐放大器的原理和性能参数，掌握了相关的测量技术。
同时，我也意识到了电路设计和搭建的重要性，只有精确选取和调整元器件数值，才能得到准确的实验结果。
希望以后能继续进行相关实验，提升自己的电路设计和测量能力。

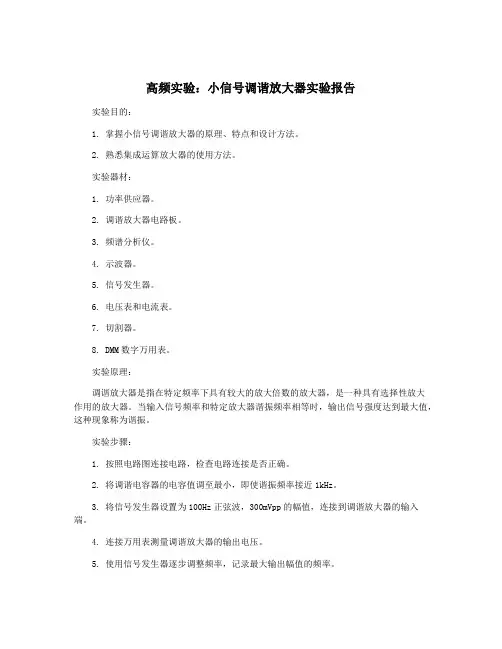

高频实验：小信号调谐放大器实验报告实验目的：1. 掌握小信号调谐放大器的原理、特点和设计方法。
2. 熟悉集成运算放大器的使用方法。
实验器材：1. 功率供应器。
2. 调谐放大器电路板。
3. 频谱分析仪。
4. 示波器。
5. 信号发生器。
6. 电压表和电流表。
7. 切割器。
8. DMM数字万用表。
实验原理：调谐放大器是指在特定频率下具有较大的放大倍数的放大器，是一种具有选择性放大作用的放大器。
当输入信号频率和特定放大器谐振频率相等时，输出信号强度达到最大值，这种现象称为谐振。
实验步骤：1. 按照电路图连接电路，检查电路连接是否正确。
2. 将调谐电容器的电容值调至最小，即使谐振频率接近1kHz。
3. 将信号发生器设置为100Hz正弦波，300mVpp的幅值，连接到调谐放大器的输入端。
4. 连接万用表测量调谐放大器的输出电压。
5. 使用信号发生器逐步调整频率，记录最大输出幅值的频率。
6. 依次将信号发生器设置为200Hz、500Hz、1kHz、2kHz和5kHz的正弦波。
7. 针对每个频率，记录输出电压，并绘制输出电压随频率变化的曲线图。
实验结果：1. 频率为1kHz时的输出幅值最大，达到4.5V。
2. 随着频率的增加或减小，输出电压下降。
3. 输出电压随着频率变化的曲线呈现出谐振现象。
本实验采用调谐放大器电路进行测试，结果表明，在1kHz的频率下，该电路有最佳的选择性放大功能。
根据测试结果，该电路可以广泛应用于频率选择放大器等领域。
《通信电子线路》课程设计说明书高频小信号调谐放大器学院：电气与信息工程学院学生姓名：指导教师：职称副教授专业：电子信息工程班级：电子1302学号：********完成时间：2016年1月8日摘要高频小信号放大器广泛用于广播、电视、通信、测量仪器等设备中。
它能感应到的众多微弱高频小信号（输入信号电压一般在uV至mV量级附近的信号），然后利用LC谐振回路作为选频网络，和三极管的放大作用,选出有用的频率信号加以放大，并且对于无用的频率信号进行抑制。
所以位于接收机接收端的高频小信号谐振放大器是构成无线电通信设备的重要电路。
该课题所设计的谐振放大器主要由放大器和调谐回路两部分组成，设计过程中，先在Multisim10电路仿真软件上进行了电路仿真，然后结合实际情况，绘制原理图，购买元器件画PCB电路图，最后进行了实物制作和调试。
实际电路里，使用10MHz的中周代替了不易调节的LC选频回路，选用了s9014三极管来实行放大环节的放大，而射极电阻选了一个电位器，用于调整射极电阻从而改变放大器的放大增益。
仿真及实物调试结果：谐振频率在10MHz,电路也有一定的增益，说明设计成功。
关键词：高频小信号；LC谐振回路；s9014i目录1 绪论 (i)1.1 课题的研究意义 (i)2 电路分析及原理分析 (iii)2.1 单元电路分析 (iii)2.2 整体电路分析 (iv)3 性能指标 (viii)3.1 电压增益 (viii)3.3 通频带 (ix)3.4 矩形系数 (ix)4 仿真与调试结果 (x)4.1仿真结果分析 (x)4.2 实物调试数据 (xi)4.3 性能指标计算 (xi)4.4 误差分析 (xi)心得体会 (xiii)参考文献 (xiv)致谢 (xv)附录 (xvi)附录A (xvi)附录B..................................................................................................................................... x vii 附录C.................................................................................................................................... x viii 附录D...................................................................................................................................... x ix1 绪论1.1 课题的研究意义随着科学技术的不断发展，无线电技术广泛应用于国民经济、军事和人们日常生活的各个领域，技术水平也越来越高。
在无线电通信系统中，电信号是通过无线以电磁波的形式向空间辐射传输的。
所以在无线电技术中，经常会面对这样的问题，所接受到的信号很弱，很容易受到其他信号和噪声等的干扰，而且在长距离的通信运输中信号也会衰减和，到达接收设备的信号变得非常弱，很难保证信息的准确性。
故在传输过程中，要对接收到的信号进行选频和放大，保证传递到接收设备上的信息的准确性，减少失误。
这样就要利用高频小信号调谐放大器来实现。
小信号指输入信号电压一般在uV至mV量级附近的信号，中心频率在几百KHz到几百MHz,频谱在宽度在几MHz到几十MHz的范围内的微弱信号。
调谐指放大器的集电极负载为调谐回路（如LC谐振回路）。
调谐放大器会将需要谐振频率内的小信号进行放大，远离的频率信号抑制，从而把接收到的小信号进行选频放大，确保把信号准确的传递到接收设备上。
所以研究这个课题对于通信系统里小信号的接收与传输的研究起着至关重要的意义。
2 电路分析及原理分析2.1 单元电路分析2.1.1 小信号放大电路图1 小信号放大模块小信号放大模块按晶体管连接方法可区分：共基极、共发射极和共集电极放大器。
共射极放大电路：电压和电流增益都大于1，适用于低频情况；共集电极放大电路：只有电流放大作用，没有电压放大，有电压跟随作用；共基极放大电路：只有电压放大没有电流放大。
输入电阻小，输出电阻与集电极电阻有关。
高频特性好，常用于高频放大电路中：综上该课题设计采用共基极放大电路。
从图1小信号放大模块可知，这部分的作用的是对所接受到的微弱信号通过晶体管进行信号放大。
三极管选用了放大倍数在100-200倍之间的2N3904，在实物制作时用了差不多放大倍数的s9014。
和及可调电阻串联的射极电阻决定了晶体管的静态工作点。
而且改变的大小可以改变放大器的增益。
实物制作时射极电阻用电位器代替，实现电阻可调，增益可调。
2.1.2 选频网络谐振回路有电感和电容构成，它们的连接方式不一样，形成的谐振回路也不一样。
串联为串联谐振回路，并联为并联谐振回路。
它具有选择信号及阻抗变换，两个或更多个谐振回路串联可以构成带通滤波器。
在LC并联谐振回路中，当时，回路产生谐振，其等效阻抗为纯电阻且最大。
故并联谐振回路fπ210=。
该课题仿真设计选用LC并联谐振回路，但在考虑的谐振频率为：LC到LC回路在现实中不方便调谐，故而实物制作时我们选用了10MHz的中周代替。
图2 选频网络2.2 整体电路分析图3 高频小信号放大器如图3可看出整体的电路设计，信号由信号源产生，从三极管基极输入，然后通过了晶体管的放大，从集电极输出放大信号，到达LC谐振回路，进行了选频，如此输出放大的有用信号。
单调谐放大器通频带窄,选择性一般,但是因其电路简单、调整方便，故选用单调谐回路为设计电路。
2.2.1 静态分析()212b b b CC BQ R R R V U +=()e R /BE BQ EQ CQ U U I I -=≈)1/(β+=EQ BQ I I )R (R R e e e +-≈--=c CQ CC EQ CQ CC CEQ R I V I I V U 图4 直流偏置电路图4是调谐放大器的直流偏置通路，从此可以看出，1b R 、2b R 为基极分压式偏置电阻，Re 为发射极负反馈偏置电阻，改变Rc 可以调整增益的大小。
其静态工作点计算：（1）（2）对于硅管而言，BE U 一般取值0.7V;而对于锗管而言，BE U 一般取值0.2V 。
（3）（4）工程上一般取BQ U =（3-5）V ，而VCC 已知是12V,所以由公式（1）可得()212b b b R R R +=1/3,故而122b b R R =,令Ω=K R b 661,则Ω=K R b 332。
2.2.2 动态分析图5 交流通路图5是调谐放大器的交流通路。
在图中可看出放大器由输入电路、晶体管和输出回路组成。
调谐放大器的输出回路是由LC 并联谐振回路、输出变压器及负载L R 构成。
电容C 与变压器的初级绕组电感L 构成了并联谐振回路，实现了选频和阻抗变换。
因为晶体管要实现晶体管输出阻抗与负载间的阻抗匹配，减少晶体管输出阻抗对调谐回路的影响，所以在晶体管的输出端以线圈抽头以电感分压式接入电路，使得输出导纳和调谐回路的1、2端并联。
（a）晶体管双口网络 (b) Y参数等效电路（c）变换后的Y参数等效电路 (d) 参数合并后的等效电路图6 单调谐放大器的等效电路在设计中信号的放大由晶体管完成。
在小信号运用的情况下，晶体管可忽略其非线性特点而近似为线性元件。
设计时利用把晶体管视为一个二端口网络的网络模型。
根据二端口网络的理论，以及考虑到晶体管是电流受控元件特性，采用Y参数等效电路来计算晶体管的等效。
对于一个晶体管，如图6(a）所示，取电压作为自变量，电流和作为因变量，则可写出晶体管的Y参数的网络方程。
(5)(6)由公式（5），令，则晶体管输出交流短路，输入导纳，正向传输导纳=。
由公式（6）令，则晶体管输入交流短路，反相传输导纳，输出导纳=。
将晶体管用Y参数等效电路代替则得到图6（b）Y参数等效电路，假定=0 设一次电感线圈1-2之间的匝数为,1-3之间的匝数为，二次线圈匝数为。
由图可知自耦变压器的匝比和变压器一、二次间的匝比分别等于：，（7）电流源折算到谐振回路1、3两端为：=（8）将折算到谐振回路1、3端为：==+=+（10）=,=（11）将=折算到谐振回路两端为：==+=+（12）=，=（13）变换后的Y参数等效电路如图6（c）。
图c 中的为谐振回路的空载电导，=。
又将电路简化，同性质的器件参数进行合并。
合并后如图6（d）：=+=+-+（14）=C++= C++（15）由此可知，放大器等效回路的谐振频率为：==（16）由上可知，晶体管的输出电容、负载电容的变化，将会使谐振回路的谐振频率发生变化。
回路的有载品质因数=。
因为，。
故可通过选用、效的晶体管或者选用较大的匝比减小晶体管及负载对谐振回路的影响和。
3 性能指标高频小信号谐振放大器主要性能指标有电压增益、通频带、选择性、矩形系数等。
3.1 电压增益由图6和可求得放大器的电压增益为：===（17）当电路谐振时即输入0f f =，放大器的谐振电压增益：e fe u G n n Y A 210-=•（18）3.2 幅频特性由电压增益可求得，谐振放大器的增益频率特性表达式为：21f f jQ A A eu u ∆+=••（19）其幅频特性为：⎪⎪⎭⎫ ⎝⎛∆+=••211f f Q A A e u u可作出谐振曲线如图7图7 单调谐放大器的谐振曲线3.3 通频带令，可得单调谐放大器的通频带为：通频带越宽，放大器增益越小。
实际中，为了不失真的放大有用信号，要求放大器通频带应大于有用信号频谱宽度。
令,得：3.4 矩形系数由此可知，单调谐放大器的矩形系数为：=10选择性表示放大器对有用信号通频带以外的各种干扰信号及噪声的滤除能力。
放大器应该对通频带以内的各种信号频谱分量具有放大作用，而对于通频带以外的信号完全抑制。
矩形系数越小，过渡带越陡峭，选择性越好。
当矩形系数等于1是为理想状态，而单调谐放大器的矩形系数为10，所以表现出它主要的缺点是选择性较差。
4 仿真与调试结果4.1仿真结果分析(a) 输入输出波形图(b) 输出频率测量图8 仿真输入输出波形和输出频率测量图8仿真结果将示波器的A端连在输入端，B端连在输出端。
开始仿真，可得到输入输出波形。
结果如图8（a）。
根据图8可得到当输入电压为69.768mV，输出电压为3.510V.则可得出增益有50倍。
虽然和要求的放大倍数有所误差，但在单调谐放大器回路下，结果较为理想。
