高频实验：小信号调谐放大器实验报告记录要点————————————————————————————————作者：————————————————————————————————日期：实验一 小信号调谐放大器实验报告一 实验目的1．进一步掌握高频小信号调谐放大器的工作原理和基本电路结构。

2．掌握高频小信号调谐放大器的调试方法。

3．掌握高频小信号调谐放大器各项技术参数（电压放大倍数，通频带，矩形系数）的测试。

二、实验使用仪器1．小信号调谐放大器实验板 2．200MH 泰克双踪示波器 3. FLUKE 万用表 4. 模拟扫频仪（安泰信） 5. 高频信号源 三、实验基本原理与电路1、 小信号调谐放大器的基本原理所谓“小信号”，通常指输入信号电压一般在微伏 毫伏数量级附近，放大这种信号的放大器工作在线性范围内。

所谓“调谐”，主要是指放大器的集电极负载为调谐回路（如LC 调谐回路）。

这种放大器对谐振频率0f 及附近频率的信号具有最强的放大作用，而对其它远离0f 的频率信号，放大作用很差，如图1-1所示。

图1.1 高频小信号调谐放大器的频率选择特性曲线小信号调谐放大器技术参数如下：K ( f ) / K 010.7070.10f 0B 0.7B 0.1f1.增益:表示高频小信号调谐放大器放大微弱信号的能力2.通频带和选择性：通常规定放大器的电压增益下降到最大值的0.707倍时，所对应的频率范围为高频放大器的通频带，用B0.7表示。

衡量放大器的频率选择性，通常引入参数——矩形系数K0.1。

2.实验电路原理图分析：In1是高频信号输入端，当信号从In1输入时，需要将跳线TP1的上部连接起来。

In2是从天线接收空间中的高频信号输入，电感L1和电容C1,C2组成选频网络，此时，需要将跳线TP1的下部连接起来。

电容C3是隔直电容，滑动变阻器RW2和电阻R2,R3是晶体管基极的直流偏置电阻，用来决定晶体管基极的直流电压，电阻R1是射极直流负反馈电阻，决定了晶体管射极的直流电流Ie。

实验一高频小信号调谐放大器一、实验目的1．掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算。

2．掌握信号源内阻及负载对谐振回路Q值的影响。

3．掌握高频小信号放大器动态范围的测试方法。

二、实验内容1．调测小信号放大器的静态工作状态。

2．用示波器观察放大器输出与偏置及回路并联电阻的关系。

3．观察放大器输出波形与谐振回路的关系。

4．调测放大器的幅频特性。

5．观察放大器的动态范围。

三、基本原理：小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。

其实验单元电路如图1-1所示。

该电路由晶体管VT7、选频回路CP2二部分组成。

它不仅对高频小信号放大，而且还有一定的选频作用。

本实验中输入信号的频率fs＝10MH。

R67、R68和射极电阻决定晶体管的静态工作点。

拨码开关S7改变回路并联电阻，即改变回路Q值，从而改变放大器的增益和通频带。

拨码开关S8改变射极电阻，从而改变放大器的增益。

四、实验步骤：熟悉实验板电路和各元件的作用，正确接通实验箱电源。

1．静态测量将开关S8的2，3，4分别置于“ON”，测量对应的静态工作点，将短路插座J27断开，用直流电流表接在J27C.DL两端，记录对应I c值，计算并填入表1.1。

将S8“l”置于“ON”，调节电位器VR15，观察电流变化。

2．动态测试（1）将10MHZ高频小信号(<50mV)输入到“高频小信号放大”模块中J30(XXH.IN)。

（2）将示波器接入到该模块中J31（XXH．OUT）。

（3）J27处短路块C.DL连到下横线处，拨码开关S8必须有一个拨向ON，示波器上可观察到已放大的高频信号。

（4）改变S8开关，可观察增益变化，若S8“ l”拨向“ON”则可调整电位器VR15，增益可连续变化。

（5）将S8其中一个置于“ON”，改变输出回路中周或半可变电容使增益最大，即保证回路谐振。

（6）将拨码开关S7逐个拨向“ON”，可观察增益变化，该开关是改变并联在谐振回路上的电阻，即改变回路Q值。

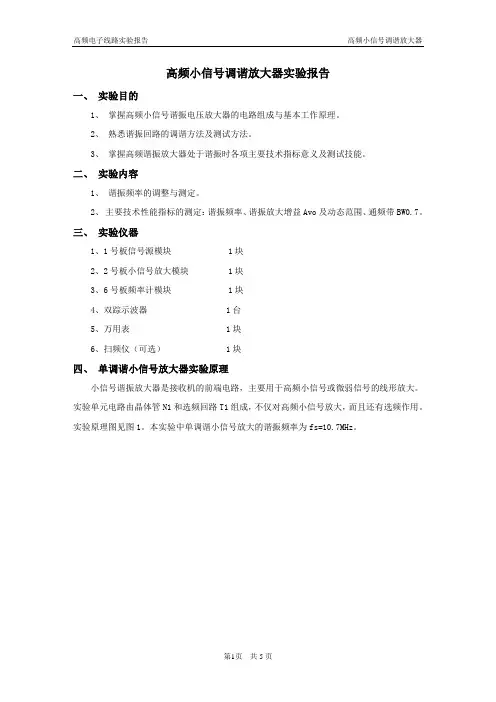

高频小信号调谐放大器实验报告一、实验目的1、掌握高频小信号谐振电压放大器的电路组成与基本工作原理。

2、熟悉谐振回路的调谐方法及测试方法。

3、掌握高频谐振放大器处于谐振时各项主要技术指标意义及测试技能。

二、实验内容1、谐振频率的调整与测定。

2、主要技术性能指标的测定：谐振频率、谐振放大增益Avo及动态范围、通频带BW0.7。

三、实验仪器1、1号板信号源模块 1块2、2号板小信号放大模块 1块3、6号板频率计模块 1块4、双踪示波器 1台5、万用表 1块6、扫频仪（可选） 1块四、单调谐小信号放大器实验原理小信号谐振放大器是接收机的前端电路，主要用于高频小信号或微弱信号的线形放大。

实验单元电路由晶体管N1和选频回路T1组成，不仅对高频小信号放大，而且还有选频作用。

实验原理图见图1。

本实验中单调谐小信号放大的谐振频率为fs=10.7MHz。

放大器各项性能指标及测量方法如下：1、谐振频率放大器的调谐回路谐振时所对应的频率f0称为放大器的谐振频率，对于图1-1所示电路（也是以下各项指标所对应电路），f0的表达式为∑=LC f π210式中L 为调谐回路电感线圈的电感量；∑C 为调谐回路的总电容，∑C 的表达式为ie oe C P C P C C 2221++=∑式中Coe 为晶体管的输出电容；Cie 为晶体管的输入电容；P1为初级线圈抽头系数；P2为次级线圈抽头系数。

谐振频率f0的测量方法是：用扫频仪作为测量仪器，测出电路的幅频特性曲线，调变压器T 的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f0。

2、电压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数AV0称为调谐放大器的电压放大倍数。

AV0的表达式为Gg p g p y p p g y p p v v A ie oe fe fei V ++-=-=-=∑2221212100式中，∑g 为谐振回路谐振时的总电导。

要注意的是y fe 本身也是一个复数，所以谐振时输出电压V 0与输入电压V i 相位差不是180º而是为180º+Φfe 。

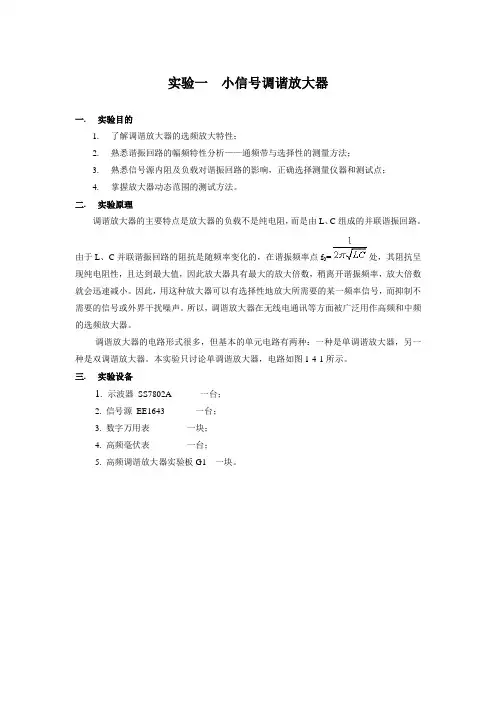

实验一小信号调谐放大器一.实验目的1.了解调谐放大器的选频放大特性；2.熟悉谐振回路的幅频特性分析——通频带与选择性的测量方法；3.熟悉信号源内阻及负载对谐振回路的影响，正确选择测量仪器和测试点；4.掌握放大器动态范围的测试方法。

二.实验原理调谐放大器的主要特点是放大器的负载不是纯电阻，而是由L、C组成的并联谐振回路。

由于L、C并联谐振回路的阻抗是随频率变化的，在谐振频率点f0=处，其阻抗呈现纯电阻性，且达到最大值，因此放大器具有最大的放大倍数，稍离开谐振频率，放大倍数就会迅速减小。

因此，用这种放大器可以有选择性地放大所需要的某一频率信号，而抑制不需要的信号或外界干扰噪声。

所以，调谐放大器在无线电通讯等方面被广泛用作高频和中频的选频放大器。

调谐放大器的电路形式很多，但基本的单元电路有两种：一种是单调谐放大器，另一种是双调谐放大器。

本实验只讨论单调谐放大器，电路如图1-4-1所示。

三.实验设备1. 示波器SS7802A 一台；2. 信号源EE1643 一台；3. 数字万用表一块；4. 高频毫伏表一台；5. 高频调谐放大器实验板G1 一块。

其中R=10kΩ, 2kΩ, 470Ω；R e=2kΩ, 1kΩ, 500Ω图1-1 单调谐放大器四.实验内容与步骤1.按图1-1、1-2连接好实验电路（禁止带电操作）；图1-2 接线图2.静态工作点测试实验电路中选Re=1KΩ，测量各静态工作点，计算并完成表1-1内容的测试。

3.动态研究1）回路频率f0调谐选Re=1KΩ，R=10KΩ，输入端输入正弦信号，其频率，幅度mV。

示波器接至输出端处，调节回路电容，使回路进入谐振状态，此时示波器上显示输出波形的幅度最大。

本实验中，由于回路电容的调节不太方便，故采用调节信号源频率，使信号源输出频率与回路本身的固有频率相等来完成调谐过程。

要求记录谐振频率值。

表1-1BEQ BQ EQ CEQ CQ EQ压。

2）放大倍数A V的测量在谐振状态下，用示波器或高频毫伏表测出和的值，则。

实验１高频小信号放大器幅频特性曲线为:带宽：8.0*0.7=5.6Bw1=6.6-6.1=0.5MHz2、观察集电极负载对单调谐回路谐振放大器幅频特性的影响当放大器工作于放大状态下，运用上步点测法测出接通与不接通1R3的幅频特性曲线。

既令2K1置“on”，重复测量并与上步图表中数据作比较。

f/MHz 5.4 5.5 5.6 5.7 5.8 5.9 6.0 6.1 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 7.0 7.1U/mV 1.7 1.9 2.0 2.4 2.6 3.2 3.6 4.0 5.2 5.6 5.6 5.2 4.4 3.8 3.2 2.6 2.4 2.0幅频特性曲线为：5.6*0.7=3.92；Bw2=6.65-6.1=0.55MHz3、双调谐回路谐振放大器幅频特性测量（保持输入幅度不变，改变输入信号的频率，测出与频率相对应的双调谐放大器的输出幅度，然后画出频率与幅度的关系曲线，该曲线即为双调谐回路放大器的幅频特性。

）2K2往上拨，接通2C6（80P），2K1置off。

高频信号源输出频率6.3MHZ（用频率计测量），幅度300mv，然后用铆孔线接入双调谐放大器的输入端（IN）。

2K03往下拨，使高频信号送入放大器输入端。

示波器CH1接2TP01，示波器CH2接放大器的输出（2TP02）端。

反复调整2C04、2C11使双调谐放大器输出为最大值，此时回路谐振于6.3MHZ。

按照下表改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度峰——峰值为300mv（示波器CH1监视），从示波器CH2上读出与频率相对应的双调谐放大器的幅度值，并把数据填入下表中。

f/MHz 4.8 5.0 5.2 5.4 5.7 5.8 5.9 6.0 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 7.0 7.1 U/mV 0.8 1.4 2.6 4.2 8.0 8.8 8.0 8.0 8.0 8.2 8.4 6.4 4.8 3.2 2.0 1.8 1.4 1.2 幅频特性曲线：8*0.7=5.6V；Bw3=6.55-5.5-1.05MHz4、放大器动态范围测量2K1置off,2K2置单调谐，接通2C6.高频信号源输出接双调谐放大器的输入端（IN），调整高频信号源频率为6.3MHz，幅度为100mV。

1-3 小信号调谐放大器一 .实验目的1.熟悉电子元器件和高频电子线路实验系统；2.掌握单调谐和双调谐放大器的基本工作原理；3.掌握测量放大器幅频特性的方法；4.熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响；5.了解放大器动态范围的概念和测量方法。

二 . 实验内容1.采用点测法测量单调谐和双调谐放大器的幅频特性；2.用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；3.用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；4.用示波器观察放大器的动态范围；5.观察集电极负载对放大器幅频特性的影响。

三 .实验步骤1.实验准备在实验箱主板上插装好无线接收与小信号放大模块，插好鼠标接通实验箱上电源开关，此时模块上电源指示灯和运行指示灯闪亮。

2.单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。

扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。

点测法采用示波器进行测试，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路谐振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。

(1)扫频法，即用扫频仪直接测量放大器的幅频特性曲线。

利用本实验箱上的扫频仪测试的方法是：用鼠标点击显示屏，选择扫频仪，将显示屏下方的高频信号源(此时为扫频信号源)接入小信号放大的输入端(1P1), 将显示屏下方的“扫频仪”与小信号放大的输出(1P8) 相连。

按动无线接收与小信号放大模块上的编码器(1SS1),选择1K2指示灯闪亮，并旋转编码器(1SS1) 使1K2指示灯长亮，此时小信号放大为单调谐。

显示屏上显示的曲线即为单调谐幅频特性曲线，调整1W1、1W2曲线会有变化。

用扫频仪测出的单调谐放大器幅频特性曲线如下图：图1-5 扫频仪测量的幅频特性(2)点测法，其步骤如下：① 通过鼠标点击显示屏，选择实验项目中“高频原理实验”,然后再选择“小信号调谐放大电路实验”,通过选择“小信号调谐放大”后，显示屏上显示小信号调谐放大器原理电路图。

⾼频⼩信号调谐放⼤器实验报告⾼频⼩信号调谐放⼤器实验报告⼀、实验⽬的1、熟悉单级⼩信号调谐放⼤器的⼯作原理和设计⽅法2、熟悉并联调谐回路两端并联电阻RL对于频率特性的影响，并分析回路品质因数，回路通频带以及选择性之间的关系3、理解放⼤器的传输特性，了解放⼤器电压传输曲线Vom-Vim在谐振点的测量⽅法，并了解Ic对于传输特性曲线的影响⼆、实验原理⾼频⼩信号单调谐放⼤器上图为晶体管共发射极⾼频单级⼩信号单调谐放⼤器，它不仅可以放⼤⾼频信号⽽且还具有⼀定的选频作⽤，此电路采⽤LC 并联谐振回路作为负载。

Cb为输⼊耦合电容，滤除直流信号，Rb1,Rb2,Re提供静态⼯作点，使其⼯作在放⼤区Ce是Re的旁路电容，LC构成并联谐振回路。

RL是集电极交流电阻，它影响了回路的品质因数，增益带宽。

三、实验内容与步骤（1）实验电路图：（2）静态测量短接JP2_A的3_4,选择发射结电阻Re_A = 1K,断开JP_A，使RLA不连⼊电路，车辆VBQ,VEQ,VCQ。

静态⼯作点测量静态⼯作点VBQ(V) VEQ(V) VCQ(V)实际测量值 1.90 1.20 12.06（3）动态研究1、电路连接选取RLA = 10k，Re_A=1K,将⾼频信号发⽣器Vpp设置为100mV，频率为10.7MHz，接⼊电路输⼊J1_A⽰波器探头，连接J2_A，观察2、调节电路调节CT1_A的值，当电压幅度最⼤时，转去调节⾼频⼩信号发⽣器，直⾄⽰波器显⽰输出幅值最⼤，记下f0为谐振频率3、数据测量选择RL=10k,⾼频信号发⽣器调节f0,Re_A=2K,调节输⼊电压Vi从20mV--820mV,逐点记录并填表（4）数据处理频率和相应输出电压值频率与相应的输出电压值f(MHz) 7.9 8.1 8.3 8.5 8.7 8.9 9.1 9.3 9.5Vo(V)RL_A= 10K Ω 0.78 0.93 1.07 1.22 1.51 1.91 2.46 3.33 4.08RL_A= 2K Ω 0.655 0.724 0.792 0.892 0.989 1.104 1.206 1.297 1.35 RL_A= 470Ω0.370.378 0.390.398 0.406 0.410.414 0.418 0.41f(MHz) 9.79.910.110.310.510.710.911.1Vo(V)RL_A= 10K Ω 3.68 2.84 2.2 1.77 1.45 1.3 1.1 0.98 RL_A= 2K Ω 1.4 1.351.281.19 1.11 1.01 0.95 0.88 RL_A= 470Ω0.422 0.418 0.410.40.40.390.40.3900.511.522.533.544.57.588.599.51010.51111.5频率与相应的输出电压值RL_A=10KRL_A=2KRL_A=0.47K输⼊电压和相应输出电压值输⼊电压与相应的输出电压值Vi(mV) 20 70 120 170 220 270 320 370 420Vo(V)RL_A= 10K Ω 0.579 1.71 2.35 2.71 2.93 3.13 3.26 3.4 3.55 RL_A= 10K Ω 1.2 3.3 4.5 5.1 5.5 5.9 6.16.46.6 RL_A= 10K Ω2.01 5.89 8.01 9.13 9.86 10.4 10.94 11.5 11.8Vi(mV) 470520 570 620 670 720 770 820Vo(V)Re_A= 2K Ω 3.67 3.78 3.9 4.01 4.11 4.25 4.34 4.46 Re_A= 1K Ω 6.9 7.2 7.4 7.6 7.8 8 8.2 8.4 RL_A= 510Ω12.112.312.612.812.912.912.913.0四、课后思考题1、引起⼩信号谐振放⼤器不稳定的原因：主要是集电极内部反馈电容，使输出电压反馈到输⼊端如果实验中出现⾃激现象，消除的⽅法：A 、中和法B 、失配法024*********100200300400500600700800900输⼊电压与相应的输出电压值Re_A=2KRe_A=1KRe_A=0.51K2、负载电阻和三极管β值负载电阻RL增加时电压增益减⼩通频带增⼤。

高频小信号调谐放大器实验报告一、实验目的。

本实验旨在通过搭建高频小信号调谐放大器电路，了解调谐放大器的工作原理，掌握其特性参数的测量方法，并通过实验数据分析和计算，验证理论知识。

二、实验仪器与设备。

1. 信号发生器。

2. 示波器。

3. 电压表。

4. 电流表。

5. 电阻箱。

6. 电容箱。

7. 电感箱。

8. 双踪示波器。

三、实验原理。

高频小信号调谐放大器是一种能够对特定频率的信号进行放大的放大器。

其主要由电容、电感和晶体管等器件组成。

在电路中，通过调节电容和电感的数值，可以实现对特定频率信号的放大。

四、实验步骤。

1. 按照实验电路图连接电路，注意接线的正确性。

2. 打开信号发生器和示波器，调节信号发生器的频率和幅度，观察示波器上的波形。

3. 通过改变电容和电感的数值，调节电路的共振频率，观察输出波形的变化。

4. 测量电路中各个元件的电压、电流等参数，并记录实验数据。

5. 根据实验数据，计算电路的增益、带宽等特性参数。

五、实验数据与分析。

在实验中，我们通过改变电容和电感的数值，成功调节了电路的共振频率，观察到输出波形的变化。

通过测量和计算，得到了电路的增益、带宽等特性参数，并与理论数值进行了对比分析。

六、实验结果与讨论。

根据实验数据分析，我们得出了电路的增益、带宽等特性参数，并与理论数值进行了对比。

通过对比分析，我们发现实验数据与理论计算结果基本吻合，验证了调谐放大器的工作原理和特性。

七、实验总结。

通过本次实验，我们深入了解了高频小信号调谐放大器的工作原理和特性参数的测量方法，掌握了调谐放大器的实际应用技巧。

实验结果与理论计算基本吻合，证明了实验的有效性和准确性。

八、参考文献。

1. 《电子电路分析与设计》，张三，XX出版社，2010年。

2. 《电子电路实验指导》，李四，XX出版社，2015年。

以上为高频小信号调谐放大器实验报告内容，谢谢阅读。

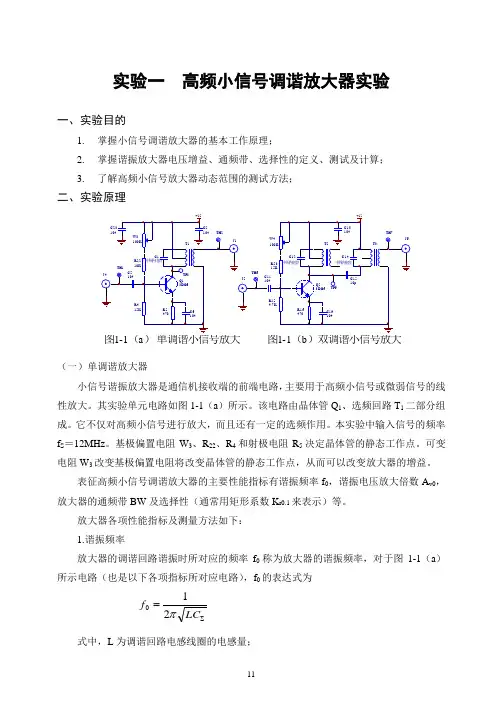

实验一 高频小信号调谐放大器实验一、实验目的1. 掌握小信号调谐放大器的基本工作原理；2. 掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算；3. 了解高频小信号放大器动态范围的测试方法；二、实验原理1-1a 1-1b（一）单调谐放大器小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。

其实验单元电路如图1-1（a ）所示。

该电路由晶体管Q 1、选频回路T 1二部分组成。

它不仅对高频小信号进行放大，而且还有一定的选频作用。

本实验中输入信号的频率f S ＝12MHz 。

基极偏置电阻W 3、R 22、R 4和射极电阻R 5决定晶体管的静态工作点。

可变电阻W 3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。

表征高频小信号调谐放大器的主要性能指标有谐振频率f 0，谐振电压放大倍数A v0，放大器的通频带BW 及选择性（通常用矩形系数K r0.1来表示）等。

放大器各项性能指标及测量方法如下： 1.谐振频率放大器的调谐回路谐振时所对应的频率f 0称为放大器的谐振频率，对于图1-1（a ）所示电路（也是以下各项指标所对应电路），f 0的表达式为∑=LC f π210式中，L 为调谐回路电感线圈的电感量；∑C 为调谐回路的总电容，∑C 的表达式为ie oe C P C P C C 2221++=∑式中， C oe 为晶体管的输出电容；C ie 为晶体管的输入电容；P 1为初级线圈抽头系数；P 2为次级线圈抽头系数。

谐振频率f 0的测量方法是：用扫频仪作为测量仪器，测出电路的幅频特性曲线，调变压器T 的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f 0。

2.电压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数A V0称为调谐放大器的电压放大倍数。

A V0的表达式为Gg p g p y p p g y p p v v A ie oe fe fei V ++-=-=-=∑2221212100 式中，∑g 为谐振回路谐振时的总电导。

一、实验目的本次实验旨在通过搭建和调试小信号调谐放大器电路，深入了解调谐放大器的工作原理和设计方法，掌握其特性参数的测量方法，并通过实验数据分析放大器的性能，为后续高频电子线路设计打下基础。

二、实验原理小信号调谐放大器是一种高频放大器，其主要功能是对高频小信号进行线性放大。

其工作原理是利用LC并联谐振回路作为晶体管的集电极负载，通过调节谐振频率来实现对特定频率信号的放大。

实验中，我们采用共发射极接法的晶体管高频小信号调谐放大器。

晶体管的静态工作点由电阻RB1、RB2及RE决定。

放大器在高频情况下的等效电路如图1所示，其中晶体管的4个y参数分别为输入导纳yie、输出导纳yoe、正向传输导纳yfe和反向传输导纳yre。

图1 高频小信号调谐放大器等效电路三、实验仪器与设备1. 高频信号发生器：用于产生不同频率和幅度的正弦波信号。

2. 双踪示波器：用于观察放大器输入、输出信号的波形和幅度。

3. 万用表：用于测量电路中电阻、电容等元件的参数。

4. 扫频仪（可选）：用于测试放大器的幅频特性曲线。

四、实验步骤1. 搭建小信号调谐放大器电路，连接好实验仪器。

2. 调整谐振回路的电容和电感，使放大器工作在谐振频率附近。

3. 使用高频信号发生器输入不同频率和幅度的正弦波信号，观察放大器输入、输出信号的波形和幅度。

4. 使用示波器测量放大器的电压放大倍数、通频带和矩形系数等性能指标。

5. 使用扫频仪测试放大器的幅频特性曲线，进一步分析放大器的性能。

五、实验结果与分析1. 电压放大倍数通过实验，我们得到了放大器的电压放大倍数Avo，其值约为30dB。

这说明放大器对输入信号有较好的放大作用。

2. 通频带放大器的通频带BW0.7为2MHz，说明放大器对频率为2MHz的信号有较好的放大效果。

3. 矩形系数放大器的矩形系数Kr0.1为1.2，说明放大器对信号的选择性较好。

4. 幅频特性曲线通过扫频仪测试，我们得到了放大器的幅频特性曲线，如图2所示。

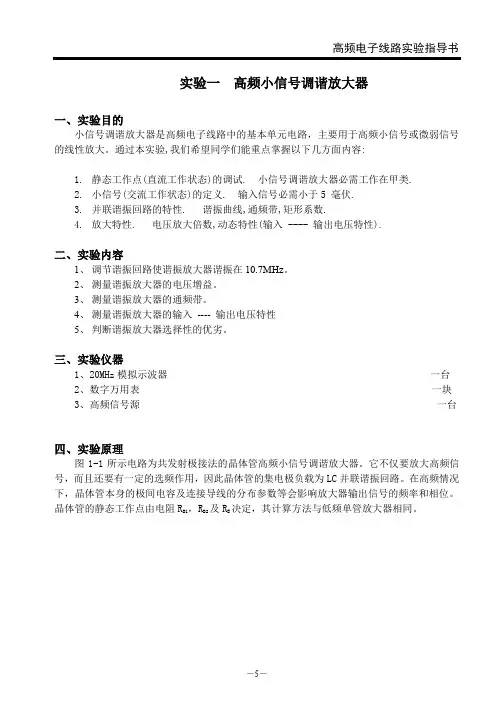

实验一高频小信号调谐放大器一、实验目的小信号调谐放大器是高频电子线路中的基本单元电路，主要用于高频小信号或微弱信号的线性放大。

通过本实验,我们希望同学们能重点掌握以下几方面内容:1.静态工作点(直流工作状态)的调试. 小信号调谐放大器必需工作在甲类.2.小信号(交流工作状态)的定义. 输入信号必需小于5 毫伏.3.并联谐振回路的特性. 谐振曲线,通频带,矩形系数.4.放大特性. 电压放大倍数,动态特性(输入 ---- 输出电压特性).二、实验内容1、调节谐振回路使谐振放大器谐振在10.7MHz。

2、测量谐振放大器的电压增益。

3、测量谐振放大器的通频带。

4、测量谐振放大器的输入---- 输出电压特性5、判断谐振放大器选择性的优劣。

三、实验仪器1、20MHz模拟示波器一台2、数字万用表一块3、高频信号源一台四、实验原理图1-1所示电路为共发射极接法的晶体管高频小信号调谐放大器。

它不仅要放大高频信号，而且还要有一定的选频作用，因此晶体管的集电极负载为LC并联谐振回路。

在高频情况下，晶体管本身的极间电容及连接导线的分布参数等会影响放大器输出信号的频率和相位。

晶体管的静态工作点由电阻R B1，R B2及R E决定，其计算方法与低频单管放大器相同。

图1-1 小信号调谐放大器放大器在高频情况下的等效电路如图1-2所示，晶体管的4个y 参数ie y ，oe y ，fe y 及re y 分别为输入导纳 ()e b e b b b e b e b ie jwc g r jwc g y '''''1+++≈（1-1） 输出导纳 ()e b e b e b b b e b b b m oe jwc jwc g r jwc r g y ''''''1+++≈ （1-2）正向传输导纳 ()e b e b b b m fe jwc g r g y '''1++≈ （1-3） 反向传输导纳 ()e b e b b b eb re jwc g r jwc y ''''1++-≈（1-4）图1-2 放大器的高频等效回路式中，m g ——晶体管的跨导，与发射极电流的关系为{}S mA I g E m 26= （1-5） e b g /——发射结电导，与晶体管的电流放大系数β及I E 有关，其关系为 {}S mA I r g E e b e b β261''== （1-6） b b r /——基极体电阻，一般为几十欧姆；c b C /——集电极电容，一般为几皮法；e b C /——发射结电容，一般为几十皮法至几百皮法。

实验一 小信号调谐放大器实验报告一 实验目的1．进一步掌握高频小信号调谐放大器的工作原理和基本电路结构。

2．掌握高频小信号调谐放大器的调试方法。

3．掌握高频小信号调谐放大器各项技术参数（电压放大倍数，通频带，矩形系数）的测试。

二、实验使用仪器1．小信号调谐放大器实验板 2．200MH 泰克双踪示波器 3. FLUKE 万用表 4. 模拟扫频仪（安泰信） 5. 高频信号源 三、实验基本原理与电路 1、 小信号调谐放大器的基本原理所谓“小信号”，通常指输入信号电压一般在微伏 毫伏数量级附近，放大这种信号的放大器工作在线性范围内。

所谓“调谐”，主要是指放大器的集电极负载为调谐回路（如LC 调谐回路）。

这种放大器对谐振频率0f 及附近频率的信号具有最强的放大作用，而对其它远离0f 的频率信号，放大作用很差，如图1-1所示。

图1.1 高频小信号调谐放大器的频率选择特性曲线小信号调谐放大器技术参数如下：10.7071.增益:表示高频小信号调谐放大器放大微弱信号的能力2.通频带和选择性：通常规定放大器的电压增益下降到最大值的0.707倍时，所对应的频率范围为高频放大器的通频带，用B0.7表示。

衡量放大器的频率选择性，通常引入参数——矩形系数K0.1。

2.实验电路原理图分析：In1是高频信号输入端，当信号从In1输入时，需要将跳线TP1的上部连接起来。

In2是从天线接收空间中的高频信号输入，电感L1和电容C1,C2组成选频网络，此时，需要将跳线TP1的下部连接起来。

电容C3是隔直电容，滑动变阻器RW2和电阻R2,R3是晶体管基极的直流偏置电阻，用来决定晶体管基极的直流电压，电阻R1是射极直流负反馈电阻，决定了晶体管射极的直流电流Ie。

晶体管需要设置一个合适的直流工作点，才能保证小信号谐振放大器正常工作，有一定的电压增益。

通常，适当的增加晶体管射极的直流电流Ie可以提高晶体管的交流放大倍数 ，增大小信号谐振放大器的放大倍数。

高频小信号谐振放大器实验报告1. 引言本实验旨在研究高频小信号谐振放大器的工作原理和性能参数。

通过实验，我们将评估谐振放大器的放大增益、带宽、输入阻抗和输出阻抗等关键参数，并通过实际测量数据进行分析。

2. 实验装置和方法2.1 实验装置本实验所使用的装置包括： - 高频信号发生器 - 谐振放大器电路板 - 示波器 - 负载电阻 - 多用表2.2 实验方法1.搭建谐振放大器电路，连接信号发生器、示波器和负载电阻。

2.调节信号发生器的频率，使其工作在谐振放大器的谐振频率附近。

3.测量输入和输出电压，并计算放大倍数。

4.调节信号发生器的频率，测量放大倍数与频率之间的关系，绘制特性曲线。

5.测量输入和输出阻抗，并计算实际数值。

6.记录实验数据并进行分析。

3. 实验结果和分析3.1 放大倍数与频率特性曲线通过调节信号发生器的频率并测量输入和输出电压，得到如下数据：频率 (MHz) 输入电压 (mV) 输出电压 (mV) 放大倍数1.00 0.50 1.002.001.50 0.80 1.50 1.882.00 1.00 1.80 1.802.50 1.20 2.00 1.67据此数据，我们可以绘制出放大倍数与频率的特性曲线。

根据拟合曲线，可以估计谐振放大器的带宽。

3.2 输入阻抗和输出阻抗通过测量输入和输出电压，并使用Ohm’s Law计算电流，我们可以得到输入和输出阻抗的实际数值。

频率(MHz) 输入电压(mV)输出电压(mV)输入电流(mA)输出电流(mA)输入阻抗(Ω)输出阻抗(Ω)1.00 0.50 1.00 0.10 0.20 500 5001.50 0.80 1.50 0.16 0.30 500 5002.00 1.00 1.80 0.20 0.36 500 500 2.50 1.20 2.00 0.24 0.40 500 500根据以上数据，我们可以得到谐振放大器的输入阻抗和输出阻抗的平均值。

使用注意事项一、所有的地均连通，但做实验时示波器探头地地线就近接地。

二、在进行信号连接时，应优先选择较短地信号连接线。

三、所提供地两只无感批，窄口用于调磁心为细地中周，宽口用于调磁心为粗地中周和可调电容。

四、调中周磁心时，应将无感批垂直放置，旋转无感批时不应用力过猛。

五、用手旋转电位器时，用力应均匀。

六、单元直流供电开关，只在所在单元工作时才打开，以免各实验单元之间互相影响。

七、为避免频率计对示波器观察波形时产生干扰，应尽量避免两者同时挂在信号的输入（输出）端。

实验一高频小信号调谐放大器一、实验目的小信号调谐放大器是高频电子线路中的基本单元电路，主要用于高频小信号或微弱信号的线性放大。

在本实验中，通过对谐振回路的调试，对放大器处于谐振时各项技术指标的测试(电压放大倍数，通频带，矩形系数)，进一步掌握高频小信号调谐放大器的工作原理。

学会小信号调谐放大器的设计方法。

二、实验仪器①BT－3（G）型频率特性测试仪（选项）一台②20MHz模拟模拟示波器一台③数字万用表一块④调试工具一套三、实验内容（实验中用到BT－3和频谱仪的地方选做）按照所附电路原理图G6，先调静态工作点，然后再调整谐振回路。

1、按照所附电路原理图G6，按下开关KAl，接通12V电源，此时LEDAl点亮。

2、调整晶体管的静态工作点：在不加输入信号(即u i=0)，将测试点TTAl接地，用万用表直流电压档(20V档)测量三极管QAl 射极的电压(即测P6与G 两焊点之间的电压，见实验箱表面整机元件分布)调整可调电阻W A1，使u EQ ＝2.25V （即使I E ＝1.5mA ）根据此电路计算此时的I E ,u EQ , u BQ ,及u CEQ 的值。

3、调谐放大器的谐振回路使它谐振在10.7MHz方法是用BT-3频率特性测试仪的扫频电压输出端和检波探头，分别接电路的信号输入端TTAl 及测试端TTA2，通过调节y 轴，放大器的“增益”旋钮和“输出衰减”旋钮于合适位置，调节中心频率刻度盘，使荧光屏上显示出放大器的“幅频谐振特性曲线”，根据频标指示用绝缘起子慢慢旋动变压器的磁芯，使中心频率f 0＝10.7MHz 所对应的幅值最大。

高频小信号调谐放大器试验报告通信电子电路实验实验一高频小信号调谐放大器实验报告学院：信息与通信工程学院班级：姓名：学号：班内序号：一．课题名称：高频小信号调谐放大器二．实验目的1、掌握高频小信号调谐放大器的工作原理；2、掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算方法。

三．仪器仪表四．实验内容及步骤实验中，电路部分元器件值，R2=10KΩ, R3=1KΩ, R10=2KΩ, R12=51Ω，R13=10KΩ,R24=2KΩ, R27=5.1KΩ, R28=18KΩ, R30=1.5KΩ, R31=1KΩ, R32=5.1KΩ, R33=18KΩ, R35=1.5KΩ,W3=47KΩ, W4=47KΩ,C20=1nF, C21=10nF, C23=10nF。

（一）、单级单调谐放大器1、计算选频回路的谐振频率范围如图1-1 所示，它是一个单级单调谐放大电路，输入信号由高频信号源或者振荡电路提供。

调节电位器W3 可改变放大电路的静态工作点，调节可调电容CC2 和中周T2 可改变谐振回路的幅频特性。

谐振回路的电感量L=1.8uH～2.4uH，回路总电容C=105 pF～125pF，根据公式范围。

，计算谐振回路谐振频率 f0 的图1-1 单级单调谐放大器实验原理图2、检查连线正确无误后，测量电源电压正常，电路中引入电压。

实验板中，注意TP9接地，TP8 接TP10；3、用万用表测三极管Q2 发射极对地的直流电压，调节可变电阻使此电压为5V。

4、用高频信号源产生频率为10.7MHz，峰峰值约400mV 的正弦信号，用示波器观察，调节电感电容的大小，适当调节静态工作点，使输出信号Vo的峰峰值Vop-p 最大不失真。

记录各数据，得到谐振时的放大倍数。

5、测量该放大器的通频带、矩形系数对放大器通频带的测量有两种方式：(1) 用扫频仪直接测量；(2) 用点频法来测量，最终在坐标纸上绘出幅频特性曲线。

在放大器的频率特性曲线上读取相对放大倍数下降为0.1 处的带宽BW0.1 或0.01 处的带宽BW0.01 。

实验一高频小信号调谐放大器实验报告一、实验目的本实验旨在通过设计和搭建一个高频小信号调谐放大器电路，掌握高频小信号调谐放大器的工作原理和性能参数，并能正确测量和分析电路的电压增益和频率响应。

二、实验原理高频小信号调谐放大器是一种用于放大和调谐高频小信号的电路。

它主要由三个部分组成：一个输入电路、一个放大电路和一个输出电路。

输入电路用于匹配输入信号和放大电路的阻抗，使输入信号能够有效传入放大电路；放大电路用于增大输入信号的幅度；输出电路用于匹配放大电路和负载。

三、实验仪器和材料1.高频信号发生器2.高频放大器3.幅度调制器4.示波器5.电阻、电容和电感等元器件四、实验步骤1. 根据电路原理图，使用Multisim软件进行电路仿真。

2.根据仿真结果选择并调整合适的元器件数值，搭建实际电路。

3.将信号源连接至输入电路，逐步增大信号源频率观察输出波形，记录输出电压随频率变化的情况。

4.测量电路的电压增益，并与理论计算值进行对比。

5.测量电路的频率响应，绘制电压增益与频率的波形图。

6.分析实验现象和结果，总结实验中的经验教训。

五、实验结果与分析根据仿真结果，我们成功搭建了一个高频小信号调谐放大器，并进行了实验测试。

测得的电压增益与理论计算值非常接近，验证了电路的设计和搭建的准确性。

实验还得出了电路的频率响应曲线，发现放大器在一定频率范围内有较高的增益，但在较高频率处迅速下降。

六、实验结论通过本实验，我们学习到了高频小信号调谐放大器的工作原理和性能参数的测量方法。

实验结果和数据分析验证了电路设计和搭建的正确性。

此外，我们还了解到了电路的频率响应特性，对于在实际应用中的频率选择提供了参考。

七、实验心得通过本次实验，我深入了解了高频小信号调谐放大器的原理和性能参数，掌握了相关的测量技术。

同时，我也意识到了电路设计和搭建的重要性，只有精确选取和调整元器件数值，才能得到准确的实验结果。

希望以后能继续进行相关实验，提升自己的电路设计和测量能力。

高频实验：小信号调谐放大器实验报告实验目的：1. 掌握小信号调谐放大器的原理、特点和设计方法。

2. 熟悉集成运算放大器的使用方法。

实验器材：1. 功率供应器。

2. 调谐放大器电路板。

3. 频谱分析仪。

4. 示波器。

5. 信号发生器。

6. 电压表和电流表。

7. 切割器。

8. DMM数字万用表。

实验原理：调谐放大器是指在特定频率下具有较大的放大倍数的放大器，是一种具有选择性放大作用的放大器。

当输入信号频率和特定放大器谐振频率相等时，输出信号强度达到最大值，这种现象称为谐振。

实验步骤：1. 按照电路图连接电路，检查电路连接是否正确。

2. 将调谐电容器的电容值调至最小，即使谐振频率接近1kHz。

3. 将信号发生器设置为100Hz正弦波，300mVpp的幅值，连接到调谐放大器的输入端。

4. 连接万用表测量调谐放大器的输出电压。

5. 使用信号发生器逐步调整频率，记录最大输出幅值的频率。

6. 依次将信号发生器设置为200Hz、500Hz、1kHz、2kHz和5kHz的正弦波。

7. 针对每个频率，记录输出电压，并绘制输出电压随频率变化的曲线图。

实验结果：1. 频率为1kHz时的输出幅值最大，达到4.5V。

2. 随着频率的增加或减小，输出电压下降。

3. 输出电压随着频率变化的曲线呈现出谐振现象。

本实验采用调谐放大器电路进行测试，结果表明，在1kHz的频率下，该电路有最佳的选择性放大功能。

根据测试结果，该电路可以广泛应用于频率选择放大器等领域。

小信号调谐放大器实验报告引言：小信号调谐放大器是电子电路中常用的一种放大器，它可以根据输入信号的频率进行调谐，实现对特定频率信号的放大。

本实验旨在通过搭建小信号调谐放大器电路并进行实际测量，验证其放大性能和调谐特性。

实验目的：1. 搭建小信号调谐放大器电路；2. 测量并分析电路的放大性能；3. 测试并探究电路的调谐特性。

实验步骤：一、搭建小信号调谐放大器电路根据实验要求，我们搭建了一个小信号调谐放大器电路。

该电路由一个晶体管放大电路和调谐电路组成。

晶体管放大电路采用共射极放大电路，调谐电路由电感和电容组成。

通过调节电容的值可以实现对不同频率信号的调谐。

二、测量电路的放大性能我们使用信号发生器作为输入信号源，将信号发生器的输出接入到放大器的输入端，然后连接示波器测量输出信号的幅值。

通过改变信号发生器的频率，我们可以测量和分析放大器在不同频率下的放大倍数和频率响应。

实验结果：1. 放大性能测量结果我们在实验中选择了几个不同频率的信号，测量了放大器的输入信号和输出信号的幅值，并计算了放大倍数。

实验结果表明，放大器对不同频率信号的放大倍数并不相同，存在一个最大放大倍数点。

在该点附近，放大倍数较大，而在离该点较远的频率处，放大倍数明显下降。

2. 调谐特性测量结果我们通过改变调谐电路中电容的值来调整放大器的调谐频率。

实验结果表明，当电容值较小时，调谐频率较高；而当电容值较大时，调谐频率较低。

通过合理选择电容值，可以实现对特定频率信号的调谐。

讨论：通过实验我们验证了小信号调谐放大器的基本性能和调谐特性。

实验结果表明，放大器对不同频率信号的放大倍数存在一个最大值，且在调谐频率点附近放大倍数较高，这是由于电路的频率特性和晶体管的工作原理决定的。

在实际应用中，我们可以根据需要选择合适的电容值和电感值，以满足对特定频率信号的放大要求。

结论：本实验通过搭建小信号调谐放大器电路并进行测量，验证了该电路的放大性能和调谐特性。

小信号调谐放大一、实验目的（1）掌握小信号调谐放大器的基本工作原理；（2）掌握谐振放大器电压增益、通频带和选择性的定义、测试及计算； （3）了解高频小信号放大器动态范围的测试方法；二、实验原理高频小信号放大器电路是构成无线电设备的主要电路，它的作用是放大信道中的高频小信号。

为使放大信号不失真，放大器必须工作在线性范围内。

高频小信号放大电路的基本类型是选频放大电路，选频放大电路以选频器作为线性放大器的负载，或作为放大器与负载之间的匹配器。

高频小信号放大器电路主要由放大器与选频回路两部分构成。

用于放大的有源器件可以是半导体三极管，也可以是场效应管，电子管或者是集成运算放大器。

用于调谐的选频器件可以是LC 谐振回路，也可以是晶体滤波器，陶瓷滤波器，LC 集中滤波器，声表面波滤波器等。

本实验用三极管作为放大器件，LC 谐振回路作为选频器。

（1）单调谐放大器小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。

其实验单元电路如图1-1（a ）所示。

该电路由晶体管Q 1、选频回路T 1二部分组成。

它不仅对高频小信号进行放大，而且还有一定的选频作用。

本实验中输入信号的频率12s f MHZ 。

基极偏置电阻W 3、R 22、R 4和射极电阻R 5决定晶体管的静态工作点。

可变电阻W 3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。

表征高频小信号调谐放大器的主要性能指标有谐振频率0f ，谐振电压放大倍数VO A ，放大器的通频带BW 及选择性（通常用矩形系数0.1r K 来表示）等。

1-1a 1-1b谐振频率0f 的表达式为∑=LC f π210 ∑C 为调谐回路的总电容，L 为调谐回路电感线圈的电感量（2）双调谐放大器：双调谐放大器具有频带较宽、选择性较好的优点。

双调谐回路谐振放大器是将单调谐回路放大器的单调谐回路改用双调谐回路。

其原理基本相同。

三、实验内容（1）调整晶体管的静态工作点：在不加输入信号时用万用表（直流电压测量档）测量电阻R4两端的电压（即V BQ ）和R5两端的电压（即V EQ ），调整可调电阻W3，使V EQ ＝4.8V ，记下此时的V BQ 、V EQ ，并计算出此时的I EQ ＝V EQ /R5（R5=470Ω）。

小信号调谐放大实验报告一、实验目的本实验旨在通过构建小信号调谐放大电路，掌握基本的放大电路设计原理和调谐技术，了解小信号放大器的工作原理和特性，并且学会使用实验仪器进行电路测试和参数测量。

二、实验原理1.小信号放大器的工作原理小信号放大器是一种能够将微弱信号经过放大后输出强信号的电路，其主要由三部分组成：输入端、放大器以及输出端。

当微弱信号进入输入端时，经过放大器进行增益处理后输出到输出端。

其中，输入端主要负责接收微弱信号并将其转换为电压信号；放大器则是核心部件，通过对输入端接收到的信号进行增益处理来达到放大效果；而输出端则负责将已经被处理过的强信号输出到外界。

2.调谐技术调谐技术是指利用合适的电路设计使得某一频率范围内的输入信号能够得到更好地增益效果。

具体来说，在小信号调谐放大电路中，通过改变电容或者电感等元件的参数来达到对不同频率下输入信号进行不同程度增益处理的目的。

三、实验步骤1.电路图设计根据实验要求，我们需要构建一个小信号调谐放大电路，因此需要先进行电路图设计。

具体来说，我们的电路图应该包括输入端、放大器以及输出端。

其中，输入端应该包括一个信号发生器和一个变压器；放大器应该由两个晶体管组成；而输出端则应该包括一个耦合电容和一个负载电阻。

2.元件选型根据所设计的电路图，我们需要进行元件选型。

具体来说，我们需要选取合适的晶体管、变压器、耦合电容以及负载电阻等元件，并且根据实验要求确定其参数值。

3.电路搭建在完成元件选型后，我们需要将所选元件按照设计要求进行布线，并且将其连接成完整的小信号调谐放大电路。

在搭建过程中，需要注意保持连接可靠，并且避免出现接触不良或短路等情况。

4.测试与调试在完成小信号调谐放大电路的搭建后，我们需要对其进行测试与调试。

具体来说，我们可以通过使用万用表等仪器来测量各个元件的参数值，并且通过改变输入信号的频率来观察电路的增益效果。

在测试过程中，需要注意保持仪器的准确性，并且避免对电路产生干扰。
