施工图设计结构统一条件合同号：设计阶段：专业负责人：审核人：编制日期 2011 年 12月11日为保证本工程的设计质量，特制定本“统一技术条件”，与“结构设计总说明（一）、结构设计总说明（二）”等图纸配合，作为专业负责人、设计人、制图人的设计依据。
在满足规范要求的前提下，应做到经济合理。
不得随意加大材料用量！一、设计依据：1.主要设计规范、规程以及技术规定：1)建筑结构荷载规范 GB50009-2001(2006年版)2)混凝土结构设计规范 GB50010-20103)建筑抗震设计规范 GB50011-20104)高层建筑混凝土结构技术规程 JGJ3-20105)建筑地基基础设计规范 GB50007-2002其他国家、地方现行设计和施工标准、规范和规程。
2.主要技术参数1)一般技术参数2)自然条件3)各子项工程技术参数所有栋的结构体系：剪力墙结构局部转换的框架支框架二级或一级（按规范）；注：高规4.8.4条，本工程的抗震构造措施需提高一级。
3.屋面、楼面恒荷载标准值(kN/m²)注：地下室顶板覆土厚依据建筑按恒载附加4.墙体恒荷载标准值（每平方米墙面）：墙体材料：墙体用加气砼砌块，分户墙、外墙200厚、内墙100厚，砌筑砂浆Mb5.0专用砂浆，砌块干容重7.0kN/m3。
（1）玻璃幕墙：双层5厚玻璃： 0.30金属框： 0.50（2） 200厚蒸压加气混凝土砌块内墙/分户墙：50厚面层（双侧）： 1.00200厚蒸压加气混凝土砌块： 1.40（3）200厚蒸压加气混凝土砌块内墙（卫生间、厨房单面有面砖）：10厚面砖： 0.3050厚面层（双侧）： 1.00200厚蒸压加气混凝土砌块：1.40（4）200厚蒸压加气混凝土砌块内墙（卫生间、厨房双面有面砖）：10厚面砖（双侧）： 0.6050厚面层（双侧）： 1.00200厚蒸压加气混凝土砌块： 1.40（5）100厚蒸压加气混凝土砌块内墙：50厚面层（双侧）： 1.00100厚蒸压加气混凝土砌块： 0.70（6）100厚蒸压加气混凝土砌块内墙（卫生间、厨房单面有面砖）：10厚面砖： 0.3050厚面层（双侧）： 1.00（7）100厚蒸压加气混凝土砌块内墙（卫生间、厨房双面有面砖）：10厚面砖（双侧）： 0.6050厚面层（双侧）： 1.00100厚蒸压加气混凝土砌块： 0.702.30×（层高－梁高）（8）200mm蒸压加气混凝土砌块外墙：10厚面砖： 0.3050厚面层（双侧）： 1.00200厚蒸压加气混凝土砌块： 1.40塔楼以外考虑10kN/㎡的施工堆载（活荷载），塔楼以内考虑5.0kN/㎡的施工堆载（活荷载）。

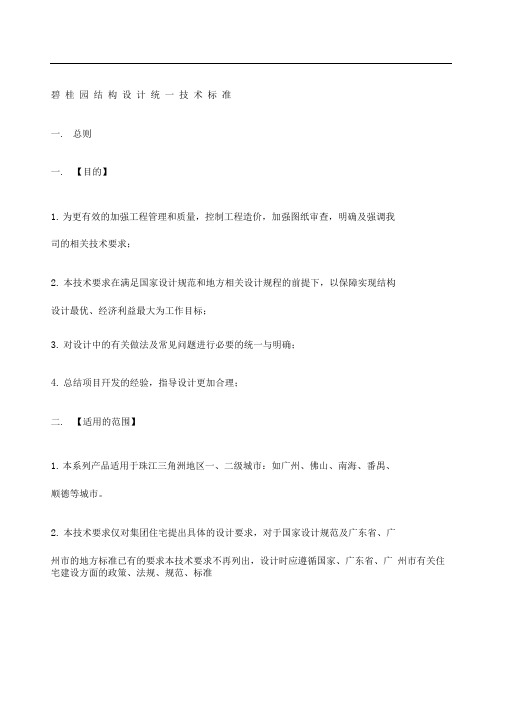

碧桂园结构设计统一技术标准一.总则一.【目的】1.为更有效的加强工程管理和质量，控制工程造价，加强图纸审查，明确及强调我司的相关技术要求；2.本技术要求在满足国家设计规范和地方相关设计规程的前提下，以保障实现结构设计最优、经济利益最大为工作目标；3.对设计中的有关做法及常见问题进行必要的统一与明确；4.总结项目幵发的经验，指导设计更加合理；二.【适用的范围】1.本系列产品适用于珠江三角洲地区一、二级城市：如广州、佛山、南海、番禺、顺德等城市。
2.本技术要求仅对集团住宅提出具体的设计要求，对于国家设计规范及广东省、广州市的地方标准已有的要求本技术要求不再列出，设计时应遵循国家、广东省、广州市有关住宅建设方面的政策、法规、规范、标准3.在执行本技术要求时，应考虑住宅所在地区政策、法规要求，当地习惯做法及审图单位意见等，灵活掌握。
对和本技术要求不一致或相矛盾之处或有改善建议，请报设计中心备案。
【实施日期】二、结构原则1.1.本指引是遵照现行相关标准、规范、规程，并参照相关的国家标准图等编制的。
1.2.本指引适用于非抗震设计和抗震设防烈度为6度、7度抗震设计的钢筋砼结构。
1.3.建筑结构设计中应注重概念设计，选择经济合理的结构体系，加强构造措施。
14结构计算是结构设计的基础，计算结果是结构设计的依据，“需要设计的结构构件、节点”必须进行计算，且对计算结果进行分析，保证计算假定、计算简图、计算方法及计算程序符合实际的受力情况。
对于受力复杂的结构构件、节点，应采用有限元分析程序进行分析、计算。
1.5.施工图设计时，均应执行建设部“建筑工程设计文件编制深度的规定（现行版）要求，各阶段设计尚要考虑设计指导书的有关技术要求。
1.6.设计院应参与分项工程验收项目。
1.7.施工图的钢筋实际测算重量不允许超过计算书配筋重量的10%1.8.对本指导书中相关条文如有不同意见，应提前与我方沟通。
1.9.结构设计钢筋、混凝土单方含量应控制在设计合同指标范围内三、结构设计过程中应沟通的事宜及设计应提交的资料2.1前期设计必须把结构方案向我司汇报，经过我司认可方可进行下一步设计。
结构一所统一技术措施一.总则：1. 结构体系应符合下列各项要求：1. 应具有明确的计算简图和合理的地震作用传递途径。
2. 应避免因部分结构或构件破坏而导致整个结构丧失抗震能力或对重力荷载的承载能力。
3 应具备必要的抗震承载力，良好的变形能力和消耗地震能量的能力。
2. 混凝土结构构件应合理地选择尺寸、配置纵向受力钢筋和箍筋，避免剪切破坏先于弯曲破坏、混凝土的压溃先于钢筋的屈服、钢筋的锚固粘结破坏先于构件破坏。
3.设计中应采用各现行规范的最新版本。
4. 为保持统一，已经出图的户型，有复用时应以先出图者为准；底图中有手工修改部分，应在电脑图中同步修改后存档。
5.楼梯间禁止采用悬挑结构。
6. 根据福建省人民政府令第100号，以下工程应当进行地震安全性评价：属于省重点建设项目的大型影剧院，大型体育场馆，大型展览馆、会展中心；高度100米以上的高层建筑。
7. 凡是属于《超限高层建筑工程抗震设防专项审查技术要点》附录一规定范围内的工程，均属于超限建筑，应进行超限高层建筑工程抗震设防专项审查。
8. 对于福建省以外的项目或环境类别特殊的工程，应注意相关规定，尤其是该省的地震安全性评价管理办法，越是高烈度区，要求就越严格。
二. 整体计算：2.1先用一个标准层计算，确定比较合理的梁、柱、剪力墙后再细化计算。
超限高层建筑先用3~4个标准层进行SATWE计算，确定比较合理的梁、柱、剪力墙后再进行弹性时程分析（是否做弹塑性时程分析待具体工程定）。
2.2 计算程序：PMPK系列SATWE，2009年7月版。
PMPK系列TAT，2009年7月版。
PMPK系列PMSAP，2009年7月版2.3 整体计算参数：（1）总信息水平力与整体座标夹角：0.00混凝土容重：26钢材容重：78.00裙房层数：详单体转换层所在层号：详单体地下室层数：结构意义上的地下室层数结构材料信息：砼结构结构体系：按实际结构体系输入恒活荷载计算信息：模拟加载1风荷载计算信息：算地震力计算信息：算水平地震力是否对全楼强制采用刚性楼板假定否（计算位移及周期文件时选是）采用的楼层刚度算法层间剪力比层间位移算法（2）风荷载信息：地面粗糙度：C类(江滨工程按B类，外地工程按实际情况考虑)基本风压：福州按0.7KN/m2 （>60米按0.85KN/m2），福建省基本风压详附件一，外地的按规范分别取50年和100年重现期的值结构基本周期：计算后回代体形分段数： 1第一段体形系数：高宽比H/B不大于4的矩形、方形、十字形平面建筑取1.3，其他高层建筑按高规附录A计算。
多层、⾼层框架结构设计统⼀技术措施多层、⾼层框架结构设计统⼀技术措施⼀、板厚（跨度及荷载较⼤的板尚应满⾜设计要求）1、楼⾯板卧室、厨、卫、阳台100开间≥3.9m卧室110开⾓窗卧室1/22板跨且不⼩于150客厅（短向板跨）3.9~4m单向板（或接近单向板）1204.2m单向板（或接近单向板）1304.2m双向板1204.3~4.5m双向板130电梯机房1502、屋⾯板：110(10层或28.000m以下) 150(18层以上) 120(11层或28.00m以上~18层)，但跨度较⼤的板，尚应满⾜设计要求，坡屋⾯厚度应加⼤100。
3、楼电梯间屋⾯1104、电梯间及开较⼤洞⼝周边楼板120（板筋双层双向通长）5、楼梯梯板厚度：⼀般楼梯厚度取楼梯跨度的1/28，消防楼梯取楼梯跨度的1/26。
楼梯梯板厚度表（⼀）⼀般楼梯⼀般楼梯配筋表(板厚取楼梯跨度的1/28) （砼C25、HRB335）消防楼梯⼆、计算输⼊荷载恒载表（仅适⽤于住宅做⼀般装修，当装修要求⾼或需吊顶时要相应加⼤）卫⽣间按回填400计算客厅、餐厅、商铺楼⾯：板厚x26+1.7屋⾯板板厚x26+3.5楼梯8.0 (⽤于梯板厚⼩于150和跨度较⼩板，否则应相应增加)需回填的卫⽣间回填厚x20+板厚x26+1.41、活载阳台 2.5连通阳台 3.5上⼈屋⾯ 2.0不上⼈屋⾯0.5消防疏散楼梯间 3.5带浴缸卫⽣间 4.0电梯机房7.0办公室、教室、餐厅、医院门诊部的⾛廊、门庭、楼梯 2.5其余区域 2.0商铺 3.5消防通道16（分项系数1.0，单向板楼盖和⽆梁楼盖）或12（双向板楼盖）2、砌体填充墙线荷载(3m层⾼)，采⽤容重不⼤于7KN/m3的加⽓混凝⼟砌块250厚7.3(外)200厚 6.3(外) 6.0(内)150厚 5.0有凸窗处：视同实体墙外墙开⼤窗处：根据开窗⽐例按实体墙折减0.5~0.8阳台栏杆 3.0三、抗震设防烈度和抗震等级（应符合GB50011-2001表6.1.2）四、结构布置建筑、结构标⾼在武汉地区相同，其他地区按要求1、墙厚度为200时，普通剪⼒墙墙长≥1700，短肢剪⼒墙墙长⼀般为1000。

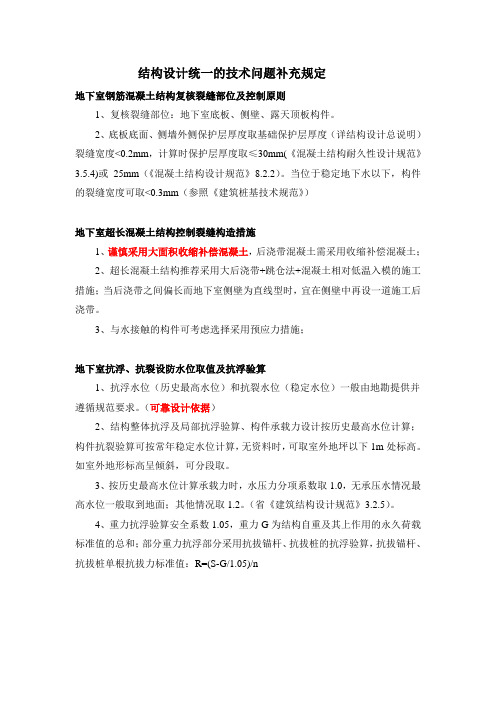

结构设计统一的技术问题补充规定地下室钢筋混凝土结构复核裂缝部位及控制原则1、复核裂缝部位：地下室底板、侧壁、露天顶板构件。
2、底板底面、侧墙外侧保护层厚度取基础保护层厚度（详结构设计总说明）裂缝宽度<0.2mm，计算时保护层厚度取≤30mm(《混凝土结构耐久性设计规范》3.5.4)或25mm（《混凝土结构设计规范》8.2.2）。
当位于稳定地下水以下，构件的裂缝宽度可取<0.3mm（参照《建筑桩基技术规范》）地下室超长混凝土结构控制裂缝构造措施1、谨慎采用大面积收缩补偿混凝土，后浇带混凝土需采用收缩补偿混凝土；2、超长混凝土结构推荐采用大后浇带+跳仓法+混凝土相对低温入模的施工措施；当后浇带之间偏长而地下室侧壁为直线型时，宜在侧壁中再设一道施工后浇带。
3、与水接触的构件可考虑选择采用预应力措施；地下室抗浮、抗裂设防水位取值及抗浮验算1、抗浮水位（历史最高水位）和抗裂水位（稳定水位）一般由地勘提供并遵循规范要求。
（可靠设计依据）2、结构整体抗浮及局部抗浮验算、构件承载力设计按历史最高水位计算；构件抗裂验算可按常年稳定水位计算，无资料时，可取室外地坪以下1m处标高。
如室外地形标高呈倾斜，可分段取。
3、按历史最高水位计算承载力时，水压力分项系数取1.0，无承压水情况最高水位一般取到地面；其他情况取1.2。
（省《建筑结构设计规范》3.2.5）。
4、重力抗浮验算安全系数1.05，重力G为结构自重及其上作用的永久荷载标准值的总和；部分重力抗浮部分采用抗拔锚杆、抗拔桩的抗浮验算，抗拔锚杆、抗拔桩单根抗拔力标准值：R=(S-G/1.05)/n地下室顶板施工堆载、消防车荷载、覆土容重取值1、地下室室外顶板的计算分施工阶段与使用阶段：施工阶段活载为施工堆载，按不宜小于10.0kN/m2考虑，分项系数取1.0。
当覆土厚度不大于0.5m时需要考虑施工堆载作用，厚度大于0.5m时可不需考虑施工堆载作用。
考虑施工堆载时只作用于楼层梁板构件。
结构设计统一技术措施（参考）xxx项目xxxxxxxxx公司xxxx.xx.xx结构设计统一技术措施与配筋原则一、设计遵循的规范1)《建筑结构可靠度设计统一标准》（GB50068-2001）2)《建筑工程抗震设防分类标准》GB50223-20083)《建筑地基基础设计规范》（GB50007-2012）4)《建筑结构荷载规范》（GB50009-2012）5)《混凝土结构设计规范》（GB50010-2010）(含2015年局部修订)6)《建筑抗震设计规范》（GB50011-2010）(含2016年局部修订)7)《高层建筑混凝土结构技术规程》（JGJ3-2010）8)广东省标准《建筑结构荷载规范》（DBJ 15-101-2014）9)广东省标准《高层建筑混凝土结构技术规程》（DBJ 15-92-2013）10) 广东省标准《建筑地基基础设计规范》（DBJ 15-31-2003）11) 广东省标准《静压预制混凝土桩基础技术规程》(DBJ/T 15-94-2013)12) 广东省标准《锤击式预应力混凝土管桩基础技术规程》（DBJ/T 15-22-2008）13)《全国民用建筑工程设计技术措施-结构》201214)《先张法预应力混凝土管桩》(GB13476-2009)15)《人民防空地下室设计规范》（GB50038-2005）16)《地下工程防水技术规范》（GB50018-2008）规范》二、主要设计参数1、风荷载1)基本风压2）地面粗糙度类C类, 体形系数µ s =1.30。
2、抗震设防要求及抗震等级1)本工程的设计基准期为50年，设计使用年限为50年,建筑结构的安全等级为二级,结构重要性系数为γo=1.0。
2)本工程为丙类建筑，抗震设防烈度为7度(0.10g)，场地类别为Ⅱ类，本工程结构计算采用的抗震设防烈度和抗震构造措施采用的抗震设防烈度均为7度，地震分组为第一组。
3)本工程各栋抗震等级见下表：4)主楼相关范围以内的地下室区域：地下一层结构抗震等级同地面结构第一层，地下二层及以下层的结构抗震等级可逐层降低一级，主楼相关范围以外的地下室区域，地面一层结构抗震等级可采用三级或四级。
第一章总则1.0.1本措施是根据国家现行设计规范、规程及规定的条文原则，结合我院多年设计实践经验及住宅结构设计特点编制而成。
在高层住宅结构设计工作中，除遵守国家及地方现行规范与规程外，尚应执行本措施。
1.0.2本措施主要适用于抗震设防6～8度地区，采用剪力墙、框架－剪力墙或部分框支剪力墙结构体系的高层住宅结构设计，其他类型及结构体系的建筑可根据具体情况参照使用。
1.0.3结构设计应与建筑、设备等专业密切配合，结合工程具体情况做到精心设计。
结构设计应根据使用要求、工程特点、地质水文环境等条件，以及材料和施工等具体情况，并应结合工程实践经验，做到安全适用、经济合理、技术先进和确保质量，并应阐述对特殊施工条件的要求。
1.0.4结构设计说明应采用本院标准格式的说明文件，施工图设计应采用国家标准图及本院通用图。
当采用统一格式文本、标准图、通用图及重复使用图时，必须先明确其设计意图及计算数据以正确选用，并应结合具体工程的实际情况作必要的复核、修改与补充，以保证结构安全。
1.0.5当重复使用旧图及套用图纸时，应在了解原设计依据和实施中可能作了修改的前提下，结合工程的具体情况，对所选用的图纸进行必要的复核和修改，以确保结构安全和设计质量。
1.0.6在执行本措施时，尚应综合考虑住宅建设所在地区施工技术条件、当地常用做法及审图公司意见，存在与本措施不一致情况时，应由专业负责人提出，经审核、审定同意后方可调整。
1.0.7主要设计标准、规范及规程：国家标准部分：《建筑工程设计文件编制深度规定》(2008年版) 建质[2008]216号《建筑结构可靠度设计统一标准》 GB50068－2001 《建筑结构荷载规范》 GB50009－2012 《建筑工程抗震设防分类标准》 GB50223－2008 《建筑抗震设计规范》 GB50011－2010 《混凝土结构设计规范》 GB50010－2010 《高层建筑混凝土结构技术规程》 JGJ3－2010《建筑地基基础设计规范》 GB50007－2011《建筑桩基技术规范》 JGJ94－2008 《地下工程防水技术规范》 GB50108－2008 《高层建筑筏形与箱形基础技术规范》 JGJ6-2010《全国民用建筑工程设计技术措施·结构分册》 2012年版地方标准部分：《建筑地基基础设计规范》 DBJ15-31-2003 《高层建筑混凝土结构技术规程》（广东省标准） DBJXX-2012第二章结构设计的基本流程2.1 结构说明及结构技术条件2.1.1工程项目设计开始前，结构工种设计负责人必须根据工程项目所在地的地理环境与自然条件、建筑使用功能等提出设计依据和设计要求，形成结构设计说明（初步设计阶段）和结构设计技术条件（施工图设计阶段）。
结构专业混凝土结构统一技术措施2012.03.27结构设计统一技术措施一、设计遵循的有关规范及设计依据（根据工程不同增减内容）《建筑结构可靠度设计统一标准》（GB50068-2001）《建筑地基基础设计规范》（GB50007-2002）《建筑结构荷载规范》（GB50009-2001）（2006年版）《混凝土结构设计规范》（GB50010-2010）《建筑抗震设计规范》（GB50011-2010）《高层建筑混凝土结构技术规程》（JGJ3-2010）《工业建筑防腐蚀设计规范》（GB50046-2008）《建筑桩基技术规范》(JGJ94-2008)《建筑基桩检测技术规范》（JGJ106-2003）《地质勘查报告》中间资料二、主要参数取值、工程概况、超长处理措施：1.工程项目所在地：城阳区2.此项目没有安评报告。
3.工程总体信息：设计基准期为50年，设计使用年限为50年,建筑结构的安全等级为二级，建筑桩基设计等级为级，地基基础设计等级为乙级，建筑抗震设防类别为标准设防类。
4.《抗震规范》抗震设防烈度： 6 地震加速度： 0.05g 分组：第三组水平地震影响系数最大值多遇0.04 罕遇0.28 Tg=0.45 （场地土类别：二类）5.风荷载： 0.6 KN/m2 体型系数：1.4（高层）；地面粗糙度： B类，高层：建筑高度不大于57米时风荷载W0按50年考虑；建筑高度大于57米时位移等整体指标计算风荷载按0.6 KN/m2计算，承载力配筋计算按1.1W O计算。
5. 雪荷载：0.20 KN/m2。
基本雪压按n=50年考虑。
6．特殊部位恒荷载和活荷载：注意屋顶水箱间/网点楼梯等荷载取值。
7．建筑场地简单描述：场地土为Ⅱ类建筑场地，特征周期为0.45s8．各单体概况：11．结构超长处理措施：单体建筑超长处理措施：1)加厚屋面保温层厚度，加厚幅度为原建筑设计计算厚度的1.5倍。
2)设置施工后浇带，间隔30米左右。
结构设计技术措施一、设计标准：按新规范2010版进行要求，主要包括：《建筑工程抗震设防分类标准》 GB50223-2008《混凝土结构设计规范》 GB50010-2010《建筑抗震设计规范》 GB50011-2010《建筑结构荷载规范》 GB50009-2012《混凝土异形柱结构技术规程》 JGJ149-2006《建筑地基基础设计规范》 GB50007-2011《建筑边坡工程技术规范》 GB50330-2013《建筑桩基技术规范》JGJ 94-200811G101-1《现浇混凝土框架、剪力墙、梁板》平法构造图集●结构设计使用年限：50年●建筑结构安全等级：二级●抗震设防烈度：6度●抗震设防类别住宅，商铺,车库：标准设防类别。
二、结构体系：●结构分缝原则：住宅全部为单体；车库商场分缝由设计人协商决定。
长度超过规范伸缩缝间距的采用膨胀加强带分为若干个小块嵌固部位取在基础住宅：房屋高度≤24米，可采用异形柱框架结构；房屋高度＞24米，采用剪力墙结构（可带少量框架）。
单独商业车库：框架结构。
（不应采用单跨框架结构）三、基础设计1）与地勘相同，规范采用国标进行设计。
2）地下水对混凝土结构、混凝土结构中钢筋及钢结构具微腐蚀性；基础设计中应注明相应构件保护层。
3）持力层强度取值：泥岩:无地下水部分取天然单轴强度对应特征值;地下水位以下取饱和强度对应特征值。
砂岩：取饱和状态对应的特征值；本工程因未揭示出中风化岩层，故根据地勘报告，采用强风化泥岩作为持力层，桩基础形式根据地勘报告建议采用钻孔桩,可考虑按摩擦端承桩设计（人工挖孔桩须经建设行政主管部门审批同意后方可采用，局部存在较厚填土、粉砂、圆砾地段慎用），4）桩、墩基、地梁、桩护壁主要采用C30（桩间抬墙梁可取C40）;独基：根据计算定，C30（独基设计时，宜使独基短边尺寸大于柱宽加两倍基础有效高度，满足此条件，可不验算柱（墙）与基础交接处基础受剪承载力，以免基础高度和基础砼等级增大较多。
安置小区设计统一技术条件1.结构设计使用年限：建筑物使用年限是整个结构设计的基础，本工程设计使用年限为50年，结构的重要性系数γ0=1.0。
2. 风荷载按50年一遇考虑即0.40kN/㎡，舒适度验算风压按0.20 kN/㎡。
地面粗糙度类别为B类即指城市郊区。
对V型、Y型、弧形、井字型平面建筑，风荷载体形系数可取1.4，其余取1.3。
3．本工程采用：（1）1#～6#楼采用框架抗震等级,（2）框架抗震等级三级（＜24m），框架柱轴压比不大于0.85，梁，柱箍筋不小于8。
4．楼板基本厚度定为100，大板块厚度由设计确定，3900及以下跨用100厚,3900~4200用110厚,4200(含)~4500用120厚，4500及4500以上用130厚以上。
6000m不小于150。
5000以上楼板须计算裂缝及挠度，底筋不小于8且须较计算值放大。
5. 材料:1）混凝土：梁板柱C30。
2）钢筋：梁，柱，墙纵筋用HRB400;楼梯，楼板:HRB400；梁，柱箍筋如为构造配筋用HPB300；如为计算配筋用HRB400。
墙分布筋HRB400。
3)填充墙:外墙及分户墙采用烧结多孔砖，容重14kN/m3；其它内墙（含卫生间墙）采用烧结多孔块,容重14Kn/m3。
抹灰按0.8kN/m2,外墙考虑面砖加0.5 kN/m2。
外墙石材加1.0 kN/m2。
对应墙体每平米荷载(kN/m2)：200外墙：4.1；200分户墙、楼电梯间墙、普通内隔墙：3.6；120普通内隔墙：2.5；120厨卫间内隔墙（单面瓷砖）：3.06120厨卫间内隔墙（双面瓷砖）：3.56（PKPM输入时须扣除梁高，外墙还须扣除窗洞，户内须扣除大门洞）6. 地震作用计算方法：规则结构采用CQC+考虑质量偶然偏心；质量和刚度不对称、不均匀(位移比>1.2)结构采用CQC+考虑双向地震作用扭转效应+考虑质量偶然偏心。
跨度大于8米的转换结构应考虑竖向地震作用（老规范大于8度才考虑）。
结构设计统一技术规定（试行)目录一、总则二、荷载三、材料四、结构计算五、结构构造六、制图规定七、结构设计人员提交施工图时资料八、结构计算书的要求九、结构专业校审提纲十、其它一、总则1、为达到结构设计技术统一、保证设计质量、提高设计工作效率，特制定本规定。
2、设计工作须遵照国家、省、市及本公司现行有关规范、规程和规定。
本规定是在总结以往设计经验并结合深圳地区具体情况而作的具体规定，在设计中须同时遵照执行。
3、在确保结构安全的前提下，结合具体工程需要，提倡采用新技术并注意总结经验。
对某些超出规范要求的环节，如建筑物超高等要慎重对待，必须时要坚持做诸如动力模型试验及风洞测试等，力求稳妥、可靠。
对于大的悬挑及缺乏实践经验的构件，设计时要留有一定余地，对重大结构方案，应做技术经济比较。
4、结构设计总说明或钢结构设计总说明等，设计中应选用。
设计中还应尽量利用附录所列图表，以尽量减少设计工作量和设计图纸数量。
5、地质勘探报告是结构设计的依据之一。
任何工程施工图均应有详勘报告。
根据深圳市建设局的要求，高层建筑方案设计阶段要有初步工程勘探报告，初步设计阶段则必须有详勘阶段的工程地质勘探报告。
对勘察报告应进行评审以满足设计深度要求。
对需要采用时程分析的工程，应提出地震安全性评估的要求。
6、每个单项工程初步设计和施工图设计前，专业负责人应分别提出具体工程的统一技术条件。
该技术条件若与本统一技术规定不一致时，应在方案评审时进行讨论。
二、荷载1、风荷载深圳基本风压W o=0.75kN/m2(50年一遇)，0.90kN/m2(100年一遇)，高层建筑高度在60m以上时位移计算时取0.75kN/m2，强度计算时取其0.90kN/m2。
它情况需要采用不同的风压值时，应在方案评审时进行讨论。
当高层建筑体型复杂或建筑物高度超规范要求时，宜作风洞试验，并按试验结果取值计算。
2、竖向荷载除按《建筑结构荷载规范》（GB50009-2001）外，另作如下补充。
（1）隔墙荷载目前可供选用的轻型墙体材料有：加气砼砌块（容重r=7.5kN/m3）、砼空心小砌块（r=11.8kN/m3）、轻质陶粒砼空心砌块（r=6kN/m3）及高强度轻质砼墙板（h=120,0.80kN/m2）、泰柏墙板（h=100,0.95kN/m2）。
加气砼墙体（含抹灰），100厚时取1.6 kN/ m2；200厚时取2.3 kN/ m2等。
（2）一般情况下楼面荷载（含面层及抹面）住宅取1.3 kN/m2，商场、写字楼等可取为1.5kN/m2。
（3）地下室顶板的楼面活荷载一般取为10.0 kN/m2。
3、对雨逢、檐沟等悬挑构件，除按使用情况计算强度外，尚应对临时荷载（在悬挑端作用1.0kN/m竖向荷载）进行强度验算。
若有反沿时应考虑积水荷载。
4、对地下室顶板等，在施工阶段要作临时堆场或作汽车通道者，要注意作施工临时堆载等的验算（或在施工图中遇此情况应设临时支撑等）。
5、强度验算时，地下水浮力取值应取设计水头乘以分项系数1.2，但不应使水位大于超过地下车库入口处标高，设计水头，按地质勘察报告提供值。
抗浮验算时按地质勘察报告提供的抗浮水位取值。
裂缝验算取抗浮水位值。
6、一般情况下静荷载取值：楼梯：8.0 kN/m2 卫生间（降板330）：8.0 kN/m2厨房：4.5 kN/m2 门窗：0.5 kN/m2玻璃幕墙：1.3 kN/m27、一般情况下活荷载取值：通风机房、电梯机房、配电房：7.0 kN/m2发电机房、水泵房、变电房：10.0 kN/m2屋顶花园（不含覆土）： 3.0 kN/m2消防车道：20.0 kN/m28、上机计算时砼容重取值：剪力墙结构取28 kN/m3，框架结构取26 kN/m3，框剪结构取27 kN/m3。
9、覆土的容重均取18kN/m3，地下室外墙内摩擦角一般取20度角，侧压力系数一般取K=0.50。
三、材料1、砼对基础垫层宜用C10、C15对设备基础宜用C15或C20；对单独柱基及墙下钢筋砼条基应不低于C20；对一般框架的梁、柱和一般剪力墙不应低于C20；对水池、筏板基础、箱形基础均不应低于C30（当上部结构底层柱的砼强度等级高于箱基墙砼强度等级时，若局部承压不够时，可在墙顶做与上部柱同强度等级的钢筋砼圈梁以扩散压应力）；对钢骨砼构件不应低于C25；对一般地下室不应低于C30，地下室外墙不宜大于C35；对框支柱、框支梁、刚性过渡层楼层以及刚性过渡层以下的落地剪力墙应不低于C30；对一级抗震的框架和一级抗震的剪力墙的底部加强区，均不应低于C30（梁、柱、剪力墙的砼强度相差不宜大于5MPa，如相差超5MPa时，其节点区施工时应作专门处理，使节点区砼强度不低于柱和剪力墙的砼强度）。
2、钢筋Ⅰ级钢Ø 8～Ø 12 fyk=235N/mm2Ⅱ级钢Ø 8～Ø40 fyk=335N/mm2Ⅲ级钢Ø 8～Ø 40 fyk=400N/mm2Ø6钢筋仅可作为非受力筋使用。
在业主认可的情况下板筋宜尽可能选用冷扎带肋钢筋多层及高层结构中的纵向受力钢筋，宜选用Ⅲ、Ⅱ级变形钢筋；箍筋宜用Ⅰ、Ⅱ级钢筋，也可选用Ⅲ级钢筋；其他构造钢筋一般选用I级钢筋。
注：（1）在抗震结构中，主要抗侧力构件的纵向受力钢筋，不宜采用冷加工钢筋。
（2）在抗震结构中，使用实际屈服强度比设计强度高很多的纵向受力筋时，可能会造成构件在地震中产生剪切和锚固破坏，从而降低结构的抗震性能，因此在钢筋代换时要特别注意，即不得任意以屈服强度更高的钢筋代替原设计采用的主要受力钢筋，如需要代换时，一般按钢筋实际屈服强度换算面积来代换。
钢筋代换应注意替代后的纵向钢筋的总承载力设计值不应高于原设计的纵向钢筋总承载力设计值的5%。
四、结构计算1、结构计算是结构设计的重要组成部分，必须加强审校工作；（1）对重大复杂的结构计算要进行专门讨论，并应至少有两个程序进行计算；（2）对计算结果（尤其是高层建筑）要认真分析、判断。
当计算结果异常时，应及时组织研究。
2、目前我公司拥有下列结构计算软件供使用：ETABS软件（CSI公司开发的集成化建筑结构分析与设计软件）；PKPM系列软件（建研院开发）若采用上述以外的其它计算软件需经公司审批。
3、现浇板的内力，按弹性理论计算。
支承条件的选取应符合《混凝土结构设计规范》第10.1.2条。
支座负弯矩按乘以0.8系数后采用，同时增加相应的跨中正弯矩。
4、板的支座为剪力墙及次梁的支座为剪力墙或柱时，边支座可按固端考虑但当次梁的端支座为与次梁垂直的墙时，须点为绞支；边支座为梁时可以按固端计算，但当计算的次梁负筋较大难于配筋或主梁的抗扭纵筋值较大，超过其构造腰筋时，应点为铰支。
按简支端考虑时，跨中钢筋应适当减少，边支座上部负筋取跨中实配钢筋量的1/4~1/2（对板支座配筋还应≦ф8@200）。
五、结构构造1、基础（1）砖墙基础宽度小于1.2m时，宜采用刚性放大脚基础；大于等于1.2m时，宜采用钢筋砼条形基础。
（2）钢筋砼单独柱基础宜采用阶梯式。
（3）刚性条形基础一般宜在标高-0.06m处设钢筋砼圈梁。
（4）柱基础采用独立柱基时，非承重外墙一般宜用基础梁支承。
（5）建（构）筑物基础可视土质等情况选用桩基或天然地基。
选择基础方案时，应注意考虑施工阶段邻近建筑与本建筑的相互影响。
深圳地区常用桩基础型式有：预应力砼管桩（以ф400×90、ф500×100、ф500×125、ф600×130为多，常用于多层及小高层建筑，一般土层应选A型桩，当覆盖层有较厚软土、淤泥质土时应选AB或B型）、钻孔桩、冲孔桩及人工挖孔桩等。
（人工挖孔桩桩长超过30m亦要慎用）（6）预应力混凝土管砼选用参见国标，单桩承载力及管桩承台计算参见本公司图集《预应力砼管桩承台计算表》。
（7）当岩层埋深不大时，建筑也可直接置于岩层上。
此时要注意处理下列几个问题：a 对高层建筑要验算基础埋深是否满足要求，如果埋深不够，要考虑采取锚固措施；b 高层建筑（或多层建筑）采用箱形基础时，要考虑箱基底板与岩层面之间由于彼此变形模量等参数的不同而产生的影响。
（8）采用人工挖孔桩时，在布桩图中应有人工挖孔桩“几何尺寸一览表”（表的内容包括：桩身直径、扩大头直径、设计桩长、桩顶绝对标高、桩尖持力层土层及单桩承载力特征值等）。
2、地下室（1）地下室底板、顶板、外墙和内墙（剪力墙）一般均采用双层双向全部拉通配筋。
钢筋的间距一般为150mm，墙中竖向钢筋应不小于φ12。
（2）地下室层数≥二层时；一般情况尽量考虑地下室顶板作嵌固层，当地下室顶板作为上部结构嵌固层时，应遵守规范的各项规定，但不需验算梁、柱实际弯矩承载力的比值。
（3）地下室底板方案设拉梁时:a 拉梁数量应尽量减少；b 如采用桩基，则宜保证单根桩在两个方向均设有拉梁，以及在单排桩的垂直方向设有拉梁；c 拉梁与底板配筋均为所有横向钢筋放在上（或下）排，所有纵向筋和在下（或上）排，地下室底板钢筋可在任何部位搭接，但其搭接数量不得超过总量的25%。
（4）地下室底板为无梁板时：a 底板周边应设暗边梁；b 应设置柱帽形式；（5）地下室剪力墙的纵向钢筋面积，可与一层相同。
以地下室顶板为嵌固端时，地下一层柱每侧的纵向钢筋，不应少于地上一层对应柱每侧纵向钢筋面积的1.1倍。
（6）地下构筑物必须进行各阶段的抗浮验算及裂缝宽度计算，裂缝宽度限制取0.3mm，裂缝计算时砼保护层厚度取30mm。
3、框架梁、柱（1）框架柱主筋一侧多于两根时，应将直径较大者布置于柱角，并尽量使上下层柱主筋数量一致，且纵筋间距不宜大于200mm。
（2）一般情况下，框架梁之上部纵筋应至少有两根且不少于支座上部纵向钢筋面积的25%为拉通筋，当为四肢箍时，跨中可另设2φ12架立筋，与主筋搭接200；当梁跨≥10m时，上部纵筋宜拉通四根（部分短跨梁段不在此限）。
框架梁非拉通筋一般在1/3净跨处切断（当支座左右两跨跨度不同时，取长跨）特殊情况需根据计算反弯点位置来决定切断点。
对于小跨框架梁及当上部纵向钢筋数量较少时，上部纵向筋可全部拉通。
（3）框架梁纵向钢筋，宜选用较大直径的钢筋以减少同一排钢筋的根数。
选用钢筋的根数和布置钢筋时，要考虑箍筋的布置和箍肢间距的要求。
（4）框架梁底筋第一排全部锚入支座，第二排可不伸入支座。
（5）梁侧纵向构造钢筋；当梁的腹板高度h w≥450mm时，在梁的两个侧面沿高度配置纵向构造钢筋，每侧纵向构造钢筋的截面面积不应小于腹板截面面积b h w的0.1%。
且其间距不宜大于200mm。
端部可在支座边切断。
（hw:对矩形截面取有效高度；对T形截面取有效高度减去翼缘高度，对I形截面，取腹板净高）。
