01-结构施工图设计统一技术规定v13

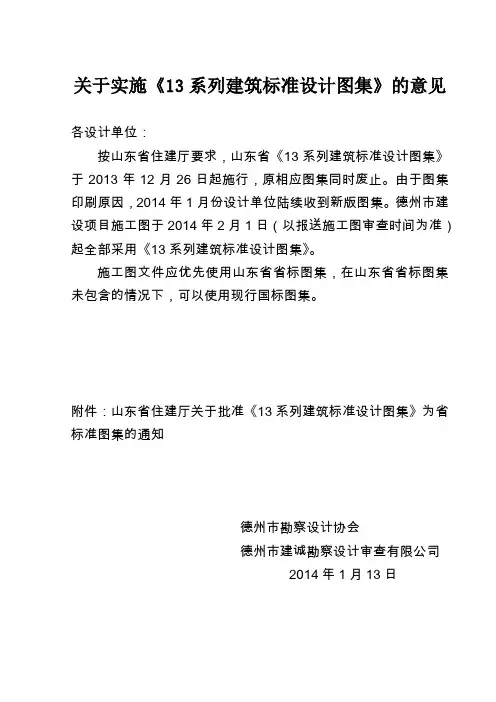

关于实施《13系列建筑标准设计图集》的意见
各设计单位：
按山东省住建厅要求，山东省《13系列建筑标准设计图集》于2013年12月26日起施行，原相应图集同时废止。

由于图集印刷原因，2014年1月份设计单位陆续收到新版图集。

德州市建设项目施工图于2014年2月1日（以报送施工图审查时间为准）起全部采用《13系列建筑标准设计图集》。

施工图文件应优先使用山东省省标图集，在山东省省标图集未包含的情况下，可以使用现行国标图集。

附件：山东省住建厅关于批准《13系列建筑标准设计图集》为省标准图集的通知
德州市勘察设计协会
德州市建诚勘察设计审查有限公司
2014年1月13日
关于批准《13系列建筑标准设计图集》为省标
准图集的通知
各市住房城乡建委（建设局）：
《13系列建筑标准设计图集》是由山东、河北、河南、山西、内蒙、天津六省区市联合编制的系列建筑标准设计通用图集。

该系列图集在近两年的编制工作中，通过了六省区市共同组成的专家技术委员会的联合技术审查，经过各承担编制工作的主编单位反复修改，现已完成全部编制工作。

经审查，该系列图集已达到标准设计深度和质量要求，现批准为山东省标准设计图集，于2013年12月26日起施行。

《13系列建筑标准设计图集》实行后，原相应图集同时废止，详见附件。

附件：《13系列建筑标准设计图集》目录
山东省住房和城乡建设厅
2013年10月14日
附件：《13系列建筑标准设计图集》目录。

施工图设计结构统一条件合同号：设计阶段：专业负责人：审核人：编制日期 2011 年 12月11日为保证本工程的设计质量，特制定本“统一技术条件”，与“结构设计总说明（一）、结构设计总说明（二）”等图纸配合，作为专业负责人、设计人、制图人的设计依据。

在满足规范要求的前提下，应做到经济合理。

不得随意加大材料用量！一、设计依据：1.主要设计规范、规程以及技术规定：1)建筑结构荷载规范 GB50009-2001(2006年版)2)混凝土结构设计规范 GB50010-20103)建筑抗震设计规范 GB50011-20104)高层建筑混凝土结构技术规程 JGJ3-20105)建筑地基基础设计规范 GB50007-2002其他国家、地方现行设计和施工标准、规范和规程。

2.主要技术参数1)一般技术参数2)自然条件3)各子项工程技术参数所有栋的结构体系：剪力墙结构局部转换的框架支框架二级或一级（按规范）；注：高规4.8.4条，本工程的抗震构造措施需提高一级。

3.屋面、楼面恒荷载标准值(kN/m²)注：地下室顶板覆土厚依据建筑按恒载附加4.墙体恒荷载标准值（每平方米墙面）：墙体材料：墙体用加气砼砌块，分户墙、外墙200厚、内墙100厚，砌筑砂浆Mb5.0专用砂浆，砌块干容重7.0kN/m3。

（1）玻璃幕墙：双层5厚玻璃： 0.30金属框： 0.50（2） 200厚蒸压加气混凝土砌块内墙/分户墙：50厚面层（双侧）： 1.00200厚蒸压加气混凝土砌块： 1.40（3）200厚蒸压加气混凝土砌块内墙（卫生间、厨房单面有面砖）：10厚面砖： 0.3050厚面层（双侧）： 1.00200厚蒸压加气混凝土砌块：1.40（4）200厚蒸压加气混凝土砌块内墙（卫生间、厨房双面有面砖）：10厚面砖（双侧）： 0.6050厚面层（双侧）： 1.00200厚蒸压加气混凝土砌块： 1.40（5）100厚蒸压加气混凝土砌块内墙：50厚面层（双侧）： 1.00100厚蒸压加气混凝土砌块： 0.70（6）100厚蒸压加气混凝土砌块内墙（卫生间、厨房单面有面砖）：10厚面砖： 0.3050厚面层（双侧）： 1.00（7）100厚蒸压加气混凝土砌块内墙（卫生间、厨房双面有面砖）：10厚面砖（双侧）： 0.6050厚面层（双侧）： 1.00100厚蒸压加气混凝土砌块： 0.702.30×（层高－梁高）（8）200mm蒸压加气混凝土砌块外墙：10厚面砖： 0.3050厚面层（双侧）： 1.00200厚蒸压加气混凝土砌块： 1.40塔楼以外考虑10kN/㎡的施工堆载（活荷载），塔楼以内考虑5.0kN/㎡的施工堆载（活荷载）。

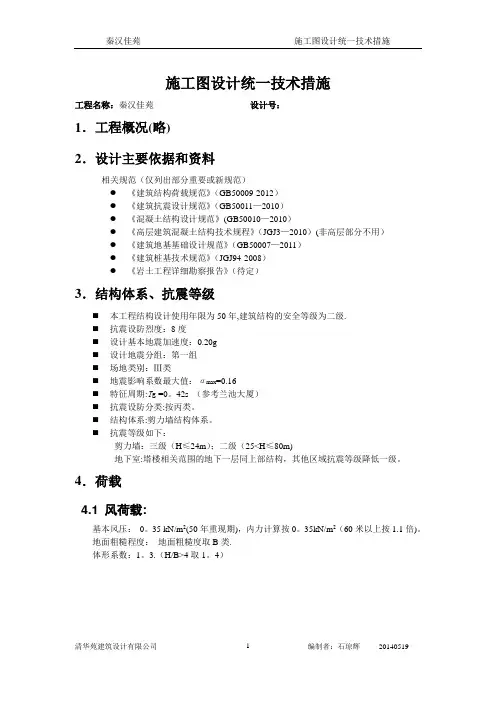

施工图设计统一技术措施工程名称：秦汉佳苑设计号：1．工程概况(略)2．设计主要依据和资料相关规范（仅列出部分重要或新规范）●《建筑结构荷载规范》（GB50009-2012）●《建筑抗震设计规范》（GB50011—2010）●《混凝土结构设计规范》(GB50010—2010）●《高层建筑混凝土结构技术规程》（JGJ3—2010）(非高层部分不用）●《建筑地基基础设计规范》（GB50007—2011）●《建筑桩基技术规范》（JGJ94-2008）●《岩土工程详细勘察报告》（待定）3．结构体系、抗震等级⏹本工程结构设计使用年限为50年,建筑结构的安全等级为二级.⏹抗震设防烈度：8度⏹设计基本地震加速度：0.20g⏹设计地震分组：第一组⏹场地类别：Ⅲ类⏹地震影响系数最大值：αmax=0.16⏹特征周期:T g =0。

42s （参考兰池大厦）⏹抗震设防分类:按丙类。

⏹结构体系:剪力墙结构体系。

⏹抗震等级如下：剪力墙：三级（H≤24m）；二级（25<H≤80m)地下室:塔楼相关范围的地下一层同上部结构，其他区域抗震等级降低一级。

4．荷载4.1 风荷载:基本风压：0。

35 kN/m2(50年重现期)，内力计算按0。

35kN/m2（60米以上按1.1倍)。

地面粗糙程度：地面粗糙度取B类.体形系数：1。

3.（H/B>4取1。

4）4.2 建筑楼面荷载取值：4.2.1活荷载标准值特别提醒:1.首层室内施工荷载：5kN/m2，当墙体荷载自重加使用荷载（如住宅2.0）控制时，输入使用的荷载工况。

2.首层室外荷载:覆土按恒载输入，活荷载取屋顶花园3.0kN/m2.3.消防车道荷载按规范折减，计算板时不折减。

注：其它未列项目见现行规范、规程及标准4。

2.2恒荷载标准值非采暖地面4.3 隔墙荷载：4。

3。

1 墙体材料：●室外地坪以上砌筑墙体均采用蒸压加气混凝土砌块砌筑，蒸压加气混凝土砌块,砌体容重8 kN/ m3(包括灰缝,但不包括面层）。

目录一. 一般与短肢剪力墙的判别二. 短肢剪力墙较多的剪力墙结构三. 剪力墙截面厚度四. 剪力墙墙身配筋五. 剪力墙边缘构件六. 控制剪力墙平面外弯矩七. 小墙肢设计八. 约束边缘构件非阴影区设计九. 柱箍筋加密区最小体积配箍率十. 梁截面宽度十一. 梁分析模型十二. 梁主筋构造十三. 梁箍筋构造十四. 梁腰筋构造十五. 梁附加箍筋和吊筋十六. 楼板厚度十七. 楼板配筋十八. 板式楼梯十九. 梁式楼梯二十. 楼梯平台板二十一. 双跑楼梯平台梁二十二. 剪刀楼梯平台梁参考资料天华结构统一技术规定一.一般与短肢剪力墙的判别1.短肢剪力墙是指墙肢截面高度与厚度之比h w/b w为5~8的剪力墙，一般剪力墙是指墙肢截面高度与厚度之比h w/b w大于8的剪力墙。

2.下列情况的剪力墙不认为是短肢剪力墙：a)T、L、H等形状的剪力墙，其中一肢的h w/b w大于8时；b)当墙肢的h w/b w=5~8，但墙肢两侧均与较墙的连梁(连梁净跨与连梁截面高度之比l b/h b≤2.5)相连时(1)；c)当墙肢的h w/b w=5~8，但有翼墙(翼墙长度不小于翼墙厚度的3倍)相连时(1)。

二.短肢剪力墙较多的剪力墙结构1.判别标准：符合下列两款中的任一款，则可判定为短肢剪力墙较多的剪力墙结构。

a)短肢剪力墙承受的倾覆力矩占结构底部总倾覆力矩的40%~50% (2)；b)高层剪力墙结构，短肢剪力墙负荷的楼面面积与全部楼面面积的比值大于1/2时(1)；多层剪力墙结构，短肢剪力墙负荷的楼面面积与全部楼面面积的比值大于2/3时(1)。

2.注意事项：a)最大适用高度应比一般剪力墙结构适当降低，7度和8度抗震设计时分别不大于100m和60m；b)短肢剪力墙较多的结构中应设置筒体或一般剪力墙，形成短肢剪力墙与一般剪力墙共同抵抗水平力；c)抗震设计时，筒体和一般剪力墙承受的第一振型底部倾覆力矩不宜小于结构总底部地震倾覆力矩的50%；d)抗震设计时，短肢剪力墙的抗震等级应比规范规定的剪力墙抗震等级提高一级采用；抗震设计时，各层短肢剪力墙在重力荷载代表值作用下产生的轴力设计值的轴压比，对于高层剪力墙结构，抗震等级为一、二、三时分别不宜大于0.5、0.6和0.7，无翼墙或端柱的一字形短肢剪力墙，其轴压比限值相应降低0.1；对于多层剪力墙结构(1)，不论是否属于短肢剪力墙较多的结构，抗震等级为一、二、三时分别不宜大于0.3、0.3和0.5；e)用SATWE进行抗震分析时，应采用“短肢剪力墙结构”和指定短肢剪力墙的抗震等级，以便程序按《高规》第7.1.2条第5款进行内力调整；(待证实)f)抗震设计时，短肢剪力墙截面的全部纵向钢筋的配筋率，对于高层剪力墙结构，底部加强部位不宜小于1.2%，其他部位不宜小于1.0%，对于多层剪力墙结构(1)，底部加强部位不宜小于1.0%，其他部位不宜小于0.8%；g)高层剪力墙结构的短肢剪力墙截面厚度不应小于200mm，多层剪力墙结构的短肢剪力墙截面厚度不应小于180mm(1)；h)7度和8度抗震设计时短肢剪力墙宜设置翼缘。

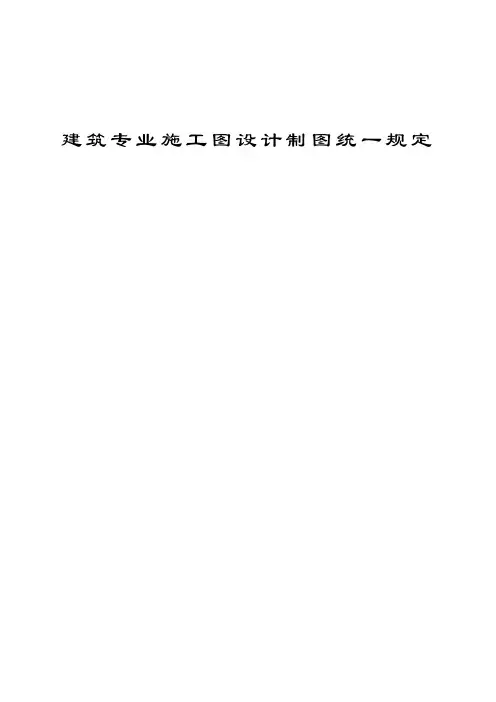

建筑专业施工图设计制图统一规定
1、住宅单体平立剖面出图比例1：100，地下室出图比例1：200〔二期〕，墙
身大样及节点大样比例1：20，平面大样及门窗大样比例1：50。

2、单体及地下室平面须在图纸右上角示意总图所在位置。

3、统一文字形式，规定：
图名、标题采用Windows黑体字体，字高900，宽度系数，下横线宽100，长度与文字相等，字线净距200，图纸比例注在横线右侧，下缘与横线齐，字高500。

图签栏内图名字高为450。

设计说明、房间名称等均采用“romans，china〞字体，宽度系数，字高300或250〔可视需要确定〕。

4、统一线型规定：
轴线线型为dote，虚线线型为dash。

5、统一标注形式，规定：
标注形式中尺寸起止符号为粗斜线，标注形式分为两级：
轴号、轴网、外围三道标注尺寸均采用“天正建筑〞软件标准标注形式，即：轴号字体为Complex，外圆直径800。

标注尺寸字体为Simplex，宽度系数，字高300。

建筑内细部尺寸标注字高为250，标注尺寸字体亦为Simplex，宽度系数。

6、统一出图线宽规定(参见施工图图层管理表)：
建筑施工图图层管理统一规定。

建筑专业施工图设计表达统一规定（适用于住宅项目）补充说明：一．建筑专业施工图设计表达统一规定编制依据住建部标、国标《建筑工程设计文件编制深度规定》（2008年版）《建筑制图标准》 GB/T50104-2001《房屋建筑制图统一标准》GB/T 50001—2001二．平面图1. 平面图的方向宜与总图方向一致，平面图的长方向宜与横式图幅面图纸的长边一致。

2.内容单一的屋面可缩小比例绘制；3.根据工程性质及复杂程度，必要时可选择绘制局部放大平面图；4.建筑平面较长较大时，可分区绘制，但应在各分区平面图适当位置上绘出分区组合示意图，并明显表示本分区部位编号；5.图纸的省略：如系对称平面，对称部分的内部尺寸可省略，对称轴部位用对称符号表示，但轴线号不得省略；楼层平面除轴线间等主要尺寸及轴线编号外，与底层相同的尺寸可省略；楼层标准层可共用同一平面．但需注明层次范围及各层的标高。

三．立面图1.各个方向的立面应绘齐全，但差异小、左右对称的立面或部分不难推定的立面可简略；2.内部院落或看不到的局部立面，可在相关剖面图上表示，若剖面图未能表示完全时，则需单独绘出。

四．剖面图1.剖视位置应选在层高不同、层数不同、内外部空间比较复杂、具有代表性的部位；2.建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面。

五．其他规定1.按《建筑制图标准》要求不同比例的平面图、剖面图，其抹灰层、楼地面、材料图例的省略画法，应符合下列规定：✧比例大于1：50的平面图、剖面图，应画出抹灰层与楼地面、屋面的面层线，并宜画出材料图例；✧比例等于1：50的平面图、剖面图，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定；✧比例小于1：50的平面图、剖面图，可不画出抹灰层，但宜画出楼地面、屋面的面层线；✧比例1 ：100~ 1 ：200的平面图、剖面图，可画简化的材料图例（如砌体墙涂红、钢筋混凝土涂黑等），但宜画出楼地面、屋面的面层线；✧比例小于1 ：200的平面图、剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画。

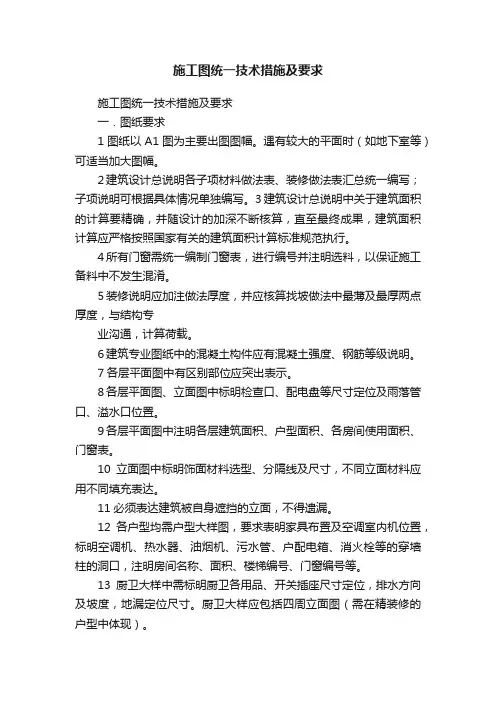

施工图统一技术措施及要求施工图统一技术措施及要求一．图纸要求1图纸以A1图为主要出图图幅。

遇有较大的平面时（如地下室等）可适当加大图幅。

2建筑设计总说明各子项材料做法表、装修做法表汇总统一编写；子项说明可根据具体情况单独编写。

3建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算，直至最终成果，建筑面积计算应严格按照国家有关的建筑面积计算标准规范执行。

4所有门窗需统一编制门窗表，进行编号并注明选料，以保证施工备料中不发生混淆。

5装修说明应加注做法厚度，并应核算找坡做法中最薄及最厚两点厚度，与结构专业沟通，计算荷载。

6建筑专业图纸中的混凝土构件应有混凝土强度、钢筋等级说明。

7各层平面图中有区别部位应突出表示。

8各层平面图、立面图中标明检查口、配电盘等尺寸定位及雨落管口、溢水口位置。

9各层平面图中注明各层建筑面积、户型面积、各房间使用面积、门窗表。

10立面图中标明饰面材料选型、分隔线及尺寸，不同立面材料应用不同填充表达。

11必须表达建筑被自身遮挡的立面，不得遗漏。

12各户型均需户型大样图，要求表明家具布置及空调室内机位置，标明空调机、热水器、油烟机、污水管、户配电箱、消火栓等的穿墙柱的洞口，注明房间名称、面积、楼梯编号、门窗编号等。

13厨卫大样中需标明厨卫各用品、开关插座尺寸定位，排水方向及坡度，地漏定位尺寸。

厨卫大样应包括四周立面图（需在精装修的户型中体现）。

二．住宅设计统一技术要求1.住宅标准层层高:2.9m。

2.墙体：a.外墙填充材料：200厚加气混凝土砌块。

30厚FH微泡水泥砂浆内保温取消粉刷层b.分户墙填充材料：200厚加气混凝土砌块，强度等级MU10。

c.户内隔墙填充材料：100厚加气混凝土砌块，强度等级大于MU5.0。

d.厨房、卫生间填充材料：100厚加气混凝土砌块，强度等级大于MU5.0。

四周墙体素混凝土翻边150搞高e.预留洞：内外墙上所有留洞均应有水平和竖向定位；结构构件上留洞不仅在建筑图上标注，还应在结构图中采取相应措施，并注明。

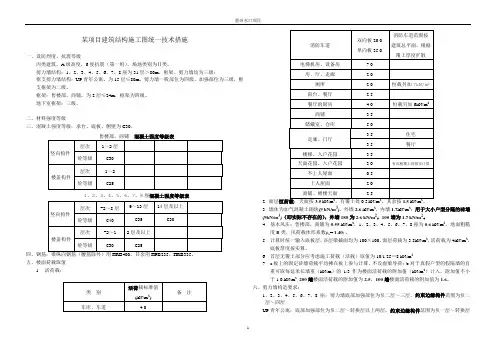

某项目建筑结构施工图统一技术措施一、设防烈度、抗震等级丙类建筑，A 级高度，6度抗震（第一组），场地类别为Ⅱ类。

剪力墙结构：1、2、3、4、5、6、7、8座为31层＞80m ，框架、剪力墙均为三级；框支剪力墙结构：UP 青年公寓，为15层≤80m ，剪力墙一般部位为四级，加强部位为三级，框支框架为二级。

框架：售楼部，商铺，为2层≤24m ，框架为四级。

地下室框架：三级。

二、材料强度等级三、混凝土强度等级：承台、底板、侧壁为C30。

售楼部，商铺 混凝土强度等级表1、2、3、4、5、6、7、8座混凝土强度等级表四、钢筋：梁纵向钢筋（腰筋除外）用HRB400，其余用HPB235、HRB335。

五、楼面荷载取值1. 活荷载：2. 面层恒荷载：天面按3.5 k N/m ，有覆土处0.5 k N/m ，其余按1.5 k N/m 。

3. 墙体为加气混凝土砌块(9 kN/m 3)，外墙2.6 kN/m 2，内墙1.7kN/m 2；用于大小户型分隔的砖墙(9kN/m 3)（即实际不存在的），外墙180为2.6 kN/m 2，100墙为1.7 kN/m 2。

4. 基本风压：售楼部，商铺为0.55 kN/m 2，1、2、3、4、5、6、7、8座为0.6 kN/m 2，地面粗糙度B 类，风荷载体形系数 s = 1.40；。

5. 计算时统一输入底板层，该层梁截面均为100×100，面层荷载为3.5kN/m 2，活荷载为4kN/m 2，底板厚度按实算。

6. 首层无覆土部分应考虑施工荷载（活载）取值为10/1.25＝8 kN/m 27. a.板上的固定砖墙荷载平均摊在板上参与计算，不设虚梁导荷；b.对于真假户型的假隔墙的自重可取每延米长墙重（kN/m ）的1/3作为楼面活荷载的附加值（kN/m 2）计入，附加值不小于1.0 kN/m 2, 200墙楼面活荷载的附加值为2.5，100墙楼面活荷载的附加值为1.6。

六、剪力墙构造要求：1、2、3、4、5、6、7、8座：剪力墙底部加强部位为负二层～三层，约束边缘构件范围为负二层～四层UP 青年公寓：底部加强部位为负二层～转换层以上两层，约束边缘构件范围为负一层～转换层以上三层。

01-结构施工图设计统一技术规定v13结构设计统一技术规定v13为保证结构施工图设计质量，加快工程设计进度，减少设计过程中出现设计反复改动的返工现象，特此制定结构设计统一技术规定。

本技术规定是以国家标准、规范、规定为基础，结合以往工程项目的设计实践经验，对设计过程中一般要求和习惯做法进行必要的明确、补充和完善。

1.结构设计的一般规定1.1结构设计应遵循安全、合理、经济、先进的原则并满足建筑的使用功能，设计时应进行多方案比较并与同类结构进行技术经济比较，优化结构设计。

1.2结构方案应合理优化，设计应兼顾质量与成本，在保证结构安全的前提下力求节约，坚持成本最优原则。

构件尺寸及配筋若不是计算和概念设计需要，应取最小值。

1.3结构设计须在方案设计阶段积极参与，并进行结构初步试算，综合考虑安全、合理、经济、先进等因素，对建筑方案提出专业意见与建议，为后续设计的顺利进行提供保证。

1.4重视结构的选型，经过方案优化选用抗地震作用及抗风力性能好的结构体系和结构布置方案，应使选用的结构体系受力明确、传力简捷。

应选取经济合理的结构方案，尽量避免不利的结构体系。

学校、幼儿园的设计时应特别注意抗震等级的选取。

1.5结构形式尽量采用钢筋混凝土结构，如有特殊要求或需要而采用钢结构时，应坚持节省成本的原则，全面考虑结构方案、选材用材、节点设计、施工便捷等方面的因素进行设计。

1.6结构构造设计必须从概念设计入手，加强连接，保证结构有良好的整体性和延性、足够的强度和适当的刚度。

1.7必须选择合适的计算假定、计算简图、计算方法及计算程序，对于重要的高层结构、复杂的高层建筑结构，应至少用两个不同的力学模型的结构分析程序进行计算，分析比较，并对计算结果的合理性进行判断，确认其可靠性，保证结构的安1.81.91)kN/m2。

2)餐厅厨房、大型会议室兼宴会厅：4.0 kN/m2。

.3)布草间：4.0 kN/m2。

4)大型商场超市：6.0 kN/m2。

结构专业施工图设计统一技术措施广州宝贤华瀚建筑工程设计有限公司2013年1月目录一建筑结构施工图制图标准 ............................................................. - 3 -〈一〉编制依据 .. (3)〈二〉图纸编排 (3)〈三〉软件操作平台 (3)〈四〉制图精度 (4)〈五〉图层线型标准 (4)〈六〉文字标注标准 (5)〈七〉结构构件编号 (6)二建筑结构施工图深度规定 ............................................................. - 8 -〈一〉基础平面图 . (8)〈二〉墙、柱平面图 (9)〈三〉结构平面图 (9)〈四〉结构现浇构件（梁、柱、墙） (13)〈五〉钢结构图 (14)〈六〉其他图纸 (15)〈七〉结构计算书 (16)三结构设计技术措施 ....................................................................... - 18 -〈一〉总则 .. (18)〈二〉荷载 (18)〈三〉地基、基础与地下室 (21)〈四〉结构体系与结构布置 (28)〈五〉结构计算分析 (33)〈六〉楼盖结构 (45)〈七〉框架结构 (47)〈八〉剪力墙结构 (56)〈九〉框架－剪力墙结构 (62)〈十〉筒体结构设计 (63)〈十一〉带转换层的高层建筑结构 (64)〈十二〉多、高层房屋钢结构 (65)附录：结构规范强制性条文摘录汇编............................................. - 66 -一荷载 (66)二抗震 (68)三基础 (75)四混凝土结构 (79)五钢结构 (94)六规范简称对照表 (103)一建筑结构施工图制图标准〈一〉编制依据1.《房屋建筑制图统一标准》GB50001-20102.《建筑结构制图标准》GB\T50105-20103.《建筑工程设计文件编制深度规定》建质[2008]216号4.《民用建筑工程结构初步设计深度图样》09G1045.《民用建筑工程结构施工图设计深度图样》09G103〈二〉图纸编排1.采用标准图幅，图纸可横式（以短边作为垂直边）或立式（以短边作为水平边）布置，平面图宜与横式幅面的长边一致，绘图比例适度，布图紧凑、匀称，图面清晰、简明、美观；图签栏置于图框的右下方，会签栏置于图框的装订边；图纸说明在图签栏附近，顺序由上至下。

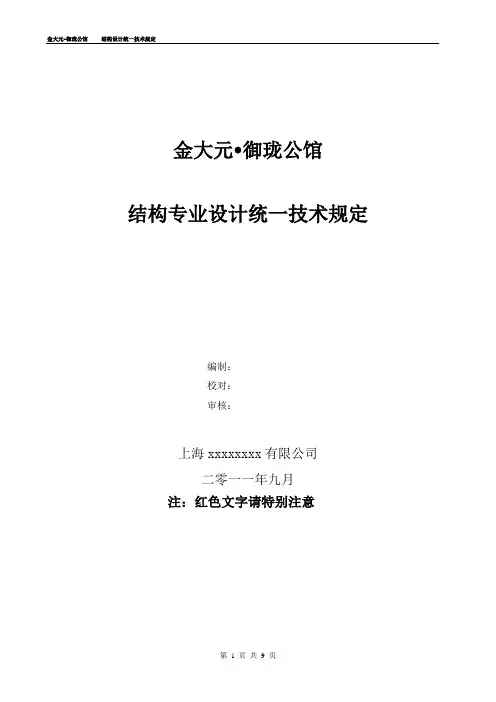

金大元•御珑公馆结构专业设计统一技术规定编制：校对：审核：上海xxxxxxxx有限公司二零一一年九月注：红色文字请特别注意金大元•御珑公馆结构设计统一技术规定1.项目信息项目名称：金大元•御珑公馆建设单位：上海金堂置业有限公司用地范围：拟建场地位于浦东新区唐镇西南。

用地性质：居住用地建设规模：总建设用地面积53829.3㎡，总建筑面积129006㎡设计单位：xxxxxxxxxx（建筑、结构、水、电、风、概算）（工程勘察）XXXXXXXXXXXXXXXX项目编号：xxxxxxxxxx子项列表：详下表2.设计依据1)设计标准✧国家标准《建筑结构可靠度设计统一标准》（GB 50068-2001）✧国家标准《建筑结构荷载规范》（GB 50009-2001）（2006版）✧国家标准《混凝土结构设计规范》（GB 50010-2010）✧国家标准《砌体结构设计规范》（GB 50003-2001）✧国家标准《钢结构设计规范》（GB50017-2003）✧国家标准《建筑工程抗震设防分类标准》（GB50223-2008）✧国家标准《建筑抗震设计规范》（GB 50011-2010）✧国家标准《建筑地基基础设计规范》GB50007-2002✧国家标准《地下工程防水技术规范》（GB 50108-2008）✧行业标准《建筑桩基技术规范》（JGJ94-2008）✧行业标准《建筑地基处理技术规范》（JGJ79-2002）✧行业标准《高层建筑混凝土结构技术规程》（JGJ3－2010）✧地方规范《上海市地基基础设计规范》（DGJ-11-2010）✧地方规范《上海市地基处理技术规范》（DG/TJ08-40-2010）✧地方规范《上海市抗震设计规范》（DGJ08-9-2003）✧沪建建（2001）第0907号《控制住宅工程钢筋混凝土现浇楼板裂缝的技术导则》✧2009全国民用建筑工程设计技术措施（结构篇）✧混凝土结构施工图平面整体表示方法制图规则和构造详图 11G101-1～4✧计算软件采用PKPM2010版（Satwe2011年1月1日）2)设计文件✧设计委托书✧政府审批部门对方案的审批意见✧相关工种设计提资资料✧工程地质勘察报告3.一般规定✧设计基准期：50年✧结构设计使用年限：50年✧建筑结构安全等级：二级4.自然条件✧工程所在地：上海市浦东新区大团镇。

建筑设计统一技术措施1 总则 (1)2 总平面 (2)2.1 退红线要求 (2)2.2 建筑间距与防火间距 (3)2.3 竖向设计 (4)2.4 交通道路 (5)2.5 覆盖率、容积率、绿地率 (10)2.6 不计入“规定建筑容积率“的面积范围（核增面积） (12)2.7 建筑物离高压架空线路走廊的最小安全距离应符合表2.7的规定 (12)3、环境控制 (12)3.1 声环境操纵 (12)3.2 光环境操纵 (17)3.3 热环境操纵 (18)4、地下室 (21)4.1 地下室防水 (21)4.2 地下室防火 (23)4.3 地下汽车库 (24)5屋面 (26)5.1 屋面排水 (26)5.2 屋面防水 (27)5.3 屋面隔热保温 (28)5.4 种植屋面 (28)5.5 蓄水屋面 (30)6、楼地面 (30)6.1 通常要求 (30)6.2 特殊要求 (31)6.3 楼板防火 (31)6.4 楼板隔声 (31)7、墙体 (31)7.1 墙基防潮 (31)7.2 外墙防水 (32)7.3 外墙隔热 (32)7．4墙体隔声 (32)7.5 墙体强度及稳固性要求 (32)7.6 玻璃幕墙 (33)7.7 金属幕墙 (34)7.8 石材幕墙 (35)7.9 金属与石材幕墙的防火及防雷 (37)7.10 加气砼砌块墙 (37)7.11 墙体防火 (38)8、顶棚 (42)8.1 顶棚的通常要求 (42)8.2 顶棚的防火要求 (42)9门窗 (43)9.1 门窗分类、适用场所及设计要求 (43)9.2 门窗玻璃种类及其适用范围 (44)9.3 外窗的抗风压强度、气密性、水密性及隔声性能要求 (44)9.4 门窗的安全使用要求 (45)9.5 安全玻璃的使用与选择 (45)9.6 门窗的设计深度要求 (46)10楼梯 (48)10.1 各类楼梯的适用范围及设计要求见表10.1 (48)10.2 楼梯的最小宽度 (49)10.3 同意只设一个楼梯的建筑 (49)10.4 楼梯的布置原则及设计要求 (50)10.5 共用楼梯的规定 (51)10.6 楼梯出屋顶的规定 (51)11电梯、自动扶梯 (52)11.1 乘客电梯 (52)11.2 消防电梯 (55)11.3 观光电梯 (55)11.4 自动扶梯 (56)11.5 乘客电梯、货梯、医疗电梯、观光电梯、食梯、杂物梯、汽车电梯的各项尺寸数据表57 12厨房 (62)12.1 厨房的面积标准 (62)12.2 厨房的防排水 (62)12．3厨房的防排烟气 (62)12.4 厨房的布置 (62)13卫生间 (63)13.1 公共卫生间卫生洁具数量的确定。

结构设计统一标准结构统一技术措施V2012.07.12一. 总则：1. 结构体系应符合下列各项要求：1. 应具有明确的计算简图和合理的地震作用传递途径。

2. 应避免因部分结构或构件破坏而导致整个结构丧失抗震能力或对重力荷载的承载能力。

3 应具备必要的抗震承载力，良好的变形能力和消耗地震能量的能力。

2. 混凝土结构构件应合理地选择尺寸、配置纵向受力钢筋和箍筋，避免剪切破坏先于弯曲破坏、混凝土的压溃先于钢筋的屈服、钢筋的锚固粘结破坏先于构件破坏。

3. 设计中应采用各现行规范的最新版本。

4. 为保持统一，已经出图的户型，有复用时应以先出图者为准；底图中有手工修改部分，应在电脑图中同步修改后存档。

5. 楼梯间禁止采用悬挑结构。

6. 根据福建省人民政府令第100号，以下工程应当进行地震安全性评价：属于省重点建设项目的大型影剧院，大型体育场馆，大型展览馆、会展中心；高度100米以上的高层建筑。

7. 凡是属于《超限高层建筑工程抗震设防专项审查技术要点》附录一规定范围内的工程，均属于超限建筑，应进行超限高层建筑工程抗震设防专项审查。

8. 对于福建省以外的项目或环境类别特殊的工程，应注意相关规定，尤其是该省的地震安全性评价管理办法，越是高烈度区，要求就越严格。

二. 整体计算：2.1先用一个标准层计算，确定比较合理的梁、柱、剪力墙后再细化计算。

超限高层建筑先用3~4个标准层进行SATWE计算，确定比较合理的梁、柱、剪力墙后再进行弹性时程分析（是否做弹塑性时程分析待具体工程定）。

2.2 计算程序：PMPK系列SATWE，2010年9月版。

PMPK系列TAT，2010年9月版。

PMPK系列PMSAP，2010年9月版 2.3 整体计算参数：（1）总信息水平力与整体座标夹角：0.00 混凝土容重： 26 钢材容重： 78.00 裙房层数：详单体转换层所在层号：详单体地下室层数：结构意义上的地下室层数结构材料信息：砼结构结构体系：按实际结构体系输入恒活荷载计算信息：模拟加载3 风荷载计算信息：算地震力计算信息：算水平地震力是否对全楼强制采用刚性楼板假定否（计算位移及周期文件时选是）采用的楼层刚度算法层间剪力比层间位移算法（2）风荷载信息：地面粗糙度： B类(滨海工程按A类，外地工程按实际情况考虑) 基本风压：厦门按0.8KN/m2 （>60米按0.88KN/m2），福建省基本风压详附件一，外地的按规范分别取50年和100年重现期的值结构基本周期：计算后回代体形分段数： 1第一段体形系数：高宽比H/B不大于4的矩形、方形、十字形平面建筑取1.3，其他高层建筑按高规附录A计算。

总则为规范项目的工程设计，确保设计质量和提高设计效率，特制订本项目工程设计结构专业统一技术规定。

（一）设计原则：本工程结构设计按现行国家标准、规范、规程进行，力争做到安全适用、技术先进、经济合理、确保质量、方便施工；图纸设计深度满足施工图审查要求。

（本工程是我公司总包，位于内蒙古呼伦贝尔市海拉尔地区，设计图纸须进行审查。

）（二）制图规范要求：1. 图纸：一般采用 0.5#（A2)和1.0#(A1)图，长度不够时，可采用分段出图，或采用标准加长图框出图；同一子项的图纸要尽量采用相同规格的图幅，以便装订。

2. 制图比例：基础平面图、结构平面图的比例一般为 1：100、1：150，特别时可采用1：50、1：125、1：200详图：独基为1：40、梁柱截面1：20或1：25钢结构节点1：10或1：5、1：20规定制图比例主要是保证我专业的图纸较规范、美观，在绘图中应根据实际情况灵活使用，一要表达清晰，二要尽量减少图纸规格，不要由于比例不合适造成图纸规格增多及有用大比例变相扩充图纸量的嫌疑。

（三）设计依据：1.本工程位于内蒙古呼伦贝尔市海拉尔地区：基本风压：0.65KN/m2(50年期),地面粗造度为B类。

基本雪压：0.45KN/m2(50年期),准永久值系数0.5冬季最低温度近-40℃，年采暖天数200多天，标准冻深2.8米。

2. 抗震设防烈度：呼伦贝尔市海拉尔地区抗震设防烈度为6度区设计基本地震加速度值为0.05g，设计地震分组为第一组。

场地类别为Ⅲ类，特征周期为0.45s。

按抗震规范3.1.4条，抗震设防烈度为6度时对乙、丙、丁类建筑可不进行地震作用计算，按规范要求的抗震构造设计既可。

3.本工程岩土工程勘察报告（详勘）由内蒙古筑业工程勘察设计有限公司提供。

场区地貌：本场区为河流堆积地貌，地势南高北低，标高在616.0-621.0m之间。

○A地层构造：○1腐植土：厚度0.3m~0.9m,场地平整时基本剥除。

技术统一措施一. 制图要求1. 制图依据：《房屋建筑制图统一标准》(GB/T 50001-2001)、《建筑结构制图标准》(GB/T 50105-2001)、我院的总师办2008. 5发文的《建筑结构专业技术文件汇编》及《混凝土平面整体表示方法制图规则和构造详图》（现共５分册）。

2. 图层设置按院统一要求，图层名称采用中文，字体采用tssd字体。

3. 图名要规范统一，图纸目录单上应列出套用的国标、省标清单（注明自购）。

二. 工程基本计算参数:1. 本工程建筑结构的安全等级为二级，设计使用年限为50年。

根据新耐久性规范，环境等级为Ⅰ-A类。

2. 本工程抗震设防分类为丙类建筑，场地类别为Ⅱ类，抗震设防烈度为6度，地震动峰值加速度为0.05g,设计地震分组第一组,地震动反应谱特征周期为0.35s。

3. 本工程地下室部分及屋顶水箱防水等级为二级。

4. 本工程地基基础设计等级为甲级，建筑桩基安全等级为甲级。

5. 基本风压：0.45kN/m2(大于60米0.50kN/m2)，地面粗糙度类别: B类；基本雪压：0.45kN/m2。

三. 荷载取值1. 主要楼面活荷载（标准值）住宅： 2.0 KN/m2走廊、门厅、楼梯：3.5 KN/m2厨房、卫生间： 2.0 KN/m2带浴缸的卫生间： 4.0 KN/m2阳台： 2.5 KN/m2商铺： 3.5 KN/m2机房： 7.0 KN/m2上人屋面： 2.0 KN/m2不上人屋面： 0.5 KN/m2消防通道及消防登高面：16.0 KN/m2(梁柱计算)/ 20.0 KN/m2(顶板板配筋计算)室内地下室顶板考虑施工荷载：5.0 KN/m22. 楼屋面恒载(结构砼板自重由程序自动计算)A. 普通楼面(卧室、书房)面荷载计算：30mm厚面层+15mm厚板底粉刷+二次装修0.2KN/m2: 0.03X20+0.015X20＋0.2=1.1 KN/m2B. 卫生间、厨房、阳台面荷载计算：30mm厚面层+15mm厚板底粉刷+二次装修0.8KN/m2: 0.03X20+0.015X20+0.8=1.7 KN/m2C. 客厅、餐厅面荷载计算：30mm厚面层+15mm厚板底粉刷+二次装修0.8KN/m2:0.8KN/m2: 0.03X20+0.015X20+0.8=1.7 KN/m2D. 平屋面(露台)面荷载计算： 40mm厚细石砼+隔离层防水涂料+30mm厚细石砼+120mm厚苯板保温+20mm厚水泥砂浆找平层+煤渣砼找坡（取80mm厚）+15mm厚板底粉刷: 0.04X25+0.2+0.03X20+0.12X0.25+0.02X20+16X0.08+0.015X20=3.8 KN/m23. 填充墙体荷载: 采用页岩多孔砖，容重为1400kg/m3；墙厚为240和120四. 主要建筑材料1. 砼。

结构技术统一措施结构设计技术统一规定项目名称：新密中强一品第一部分：主体计算1．工程概况2．设计依据3．设计基本标准3.1结构设计使用年限：50年；3.2建筑结构安全等级：二级。

3.3 抗震设防标准抗震设防类别：丙类抗震设防烈度：7 度场地类别：Ⅱ类设计地震分组：第一组设计基本地震加速度值：0.1g特征周期：0.35s 3.4 基本风压（地面粗糙度类别为B类）基本风压（KN/m2）计算阶段结构高度承载能力极限状态计算风荷载作用下，结构水平位移计算结构高度≥60m时0.45x1.1 0.45结构高度＜60m时0.45 0.453.5 场地地下水及混凝土结构环境类别3.5.1 地下工程防水等级：二级3.5.2 地下室抗浮设计水位：地下室抗压设计水位：3.5.3 场地地下水腐蚀性：对混凝土弱，对钢筋微3.5.4 混凝土结构环境类别：Ⅱb类3.6 地基基础设计等级：乙级。

3.7 ±0.000的绝对标高：待定4．结构形式及结构抗震等级楼编号结构类型抗震等级抗震设防类别1#楼框架-剪力墙二级丙类2、5~8#楼剪力墙三级丙类商业框架随主楼丙类地下室框架四级（在主楼相关范围外）丙类附注：（1）剪力墙底部加强部位高度取Max{两层的高度；墙肢总高度的1/10}；（2）约束边缘构件的范围：剪力墙底部加强部位及其上一层的墙肢端部；（3）计算嵌固端取至地下室顶板；（4）局部转换的构件注意在“特殊构件定义”里指定抗震等级；（5）主楼周边外延2跨的地下室范围的抗震等级同主楼。

4.3 轴压比限值栋号轴压比（最大值）备注框架柱剪力墙1#楼0.75（属于少墙框剪结构，按框架结构采用）0.6,短肢为0.55 对于剪力墙以墙体计算结果是构造配筋为原则2、5~8#楼0.85 0.6,短肢为0.555．结构构件材料5.1 混凝土强度等级5.1.1 地下部分栋号底板承台外墙框架柱砼墙梁板地下室C35（P6）C35（P6）C35（P6）见单体见单体C30（P6）注意：局部转换构件可单独提高砼强度等级5.1.2 地上部分主体结构的混凝土等级见单体设计。

结构设计统一技术措施操作指导书1. 项目概况1.1. 本项目位于成都市XX 区XX 路，为10栋33层住宅高层带一层地下室组成；主楼均为剪力墙结构，主楼以外的纯地下室为框架结构；1.2. 工程文档路径为：1.3. 项目名单表见：2. 主要设计参数2.1. 风荷载建筑物基本风压值为2.2. 抗震设防要求2.2.1. 本工程的设计使用年限为50年,2.2.2. 本工程为丙类建筑，按7度抗震设防，本工程结构计算采用的抗震设防烈度和抗震构造措施采用的抗震设防烈度均为7度，地震分组为三组。

2.2.3. xx 楼抗震等级为二级，主楼范围以外的地下室框架结构抗震等级为三级（此条根据嵌固部位的取法，参考“全国民用建筑工程设计技术措施2009”2.1.6条确定）；2.3. 主要结构材料2.3.1. 混凝土部分：墙柱混凝土强度等级2.3.2. 钢筋部分：本工程钢筋可采用I 级钢筋（d ≤10，fy=210N/mm2）、Ⅱ级钢筋,（d ≥12，fy=300N/mm2）、Ⅲ级钢筋（ fy=360N/mm2）以及冷轧2.4. 结构体系本工程13＃～23＃楼采用现浇剪力墙结构体系，主楼以外的纯地下室顶板结构采用井字梁框架结构。

*补充内容：3.荷载取值3.1.计算取值另见“XXX项目荷载整理”；梁上线荷载输入时，应考虑门窗洞口对荷载的影响；*补充内容：4.整体计算4.1.采用中国建筑科学研究院PKPMCAD工程部编制的“高层建筑结构空间有限元分析与设计软件--SATWE”进行整体计算，计算版本为4.2.SATWE整体计算主要参数:总信息 ..............................................结构材料信息: 钢砼结构混凝土容重 (kN/m3): Gc = 26.00（剪力墙、框架结构均统一为26）水平力的夹角 (Rad): ARF = 0.00（如计算大于15度小于75度，应代入反算）地下室层数: MBASE= 1竖向荷载计算信息风荷载计算信息: 计算X,Y两个方向的风荷载地震力计算信息: 计算X,Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 剪力墙结构裙房层数: MANNEX= 按实际输入转换层所在层号： MCHANGE= 按实际输入墙元细分最大控制长度1m）墙元侧向节点信息节点）是否对全楼强制采用刚性楼板假定否（计算位移、扭转是；配筋为否）风荷载信息 ..........................................修正后的基本风压地面粗糙程度:结构基本周期（秒）: T1 = X（试算后回代）体形变化分段数: MPART= 1各段最高层号: NSTi = N各段体形系数: USi =1.40地震信息 ............................................振型组合方法(CQC耦联;SRSS非耦联) CQC计算振型数与质量不小于总质量的90%）地震烈度场地类别设计地震分组特征周期 TG = 0.45多遇地震影响系数最大值 Rmax1 = 0.080罕遇地震影响系数最大值 Rmax2 = 0.500框架的抗震等级: NF = 按实际输入剪力墙的抗震等级: NW = 按实际输入活荷质量折减系数: RMC =0.5周期折减系数结构的阻尼比 (%): DAMP = 5.00是否考虑偶然偏心: 是（位移比计算时考虑）是否考虑双向地震扭转效应: 是或否斜交抗侧力构件方向的附加地震数 = （有斜向墙肢时，必须考虑）斜交抗侧力构件方向的附加地震方向角(Deg) = （斜向抗侧力构件角度及最大地震作用方向角）活荷载信息 ..........................................考虑活荷不利布置的层数1）柱、墙活荷载是否折减折算传到基础的活荷载是否折减折算------------柱，墙，基础活荷载折减系数-------------计算截面以上的层数---------------折减系数（需考虑商业，小屋面层数等影响） 1 1.002---3 1.004---5 0.856---8 0.709---20 0.65> 20 0.60调整信息 ........................................中梁刚度增大系数： BK = 2.0（梁板截面相差较大时，应适当调小）梁端弯矩调幅系数： BT = 0.85（框架可为0.80）梁设计弯矩增大系数： BM = 1.00连梁刚度折减系数： BLZ = 0.70梁扭矩折减系数： TB = 0.40全楼地震力放大系数： RSF = 1.000.2Qo 调整起始层号： KQ1 = 按实际输入0.2Qo 调整终止层号： KQ2 = 按实际输入顶塔楼内力放大起算层号： NTL = 0顶塔楼内力放大： RTL = 1.00九度结构及一级框架梁柱超配筋系数 CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力 IAUTO525 = 1是否调整与框支柱相连的梁内力 IREGU_KZZB = 1剪力墙加强区起算层号 LEV_JLQJQ = 根据实际填写强制指定的薄弱层个数 NWEAK = （有转换时应强制指定）配筋信息 ........................................梁主筋强度柱主筋强度用360）墙主筋强度梁箍筋强度 (N/mm2): JB = 210柱箍筋强度 (N/mm2): JC = 210墙分布筋强度 (N/mm2): JWH = 210梁箍筋最大间距 (mm): SB = 100.00柱箍筋最大间距 (mm): SC = 100.00墙水平分布筋最大间距 (mm): SWH = 200.00墙竖向筋分布最小配筋率 (%): RWV = 0.25或0.30（框支底部加强区）设计信息 ...........................................结构重要性系数: RWO = 1.00柱计算长度计算原则: 无侧移梁柱重叠部分简化: 作为刚域是否考虑 P-Delt 效应：是或否（根据计算结果反填）柱配筋计算原则: 按单偏压是否按砼规范(7.3.11-3)计算砼柱计算长度系数（均填为是）4.3.模型计算控制要求4.3.1.在考虑偶然偏心影响地震力作用下最大层间位移与平均层间位移的比值不宜大于1.2、不应大于1.5 （《高规》4.3.5）。
