结构专业统一技术规定(施工图)

结构专业常见问题汇编一、混凝土结构图纸总说明中必须校核和注明的规范条文：1.主体结构设计使用年限。

注：《建筑结构可靠度设计统一标准》（GB50068-2001）第1.0.5条（强条）。

2. 建筑抗震设防类别和建筑抗震设防烈度。

注：《建筑抗震设计规范》（GB50011-2010）第3.1.1条（强条）。

《建筑工程抗震设防分类标准》（GB50223-2008）第3.0.2条（强条）另：GB50223-2008第3.0.3条要求重点设防类建筑应按高于本地区抗震设防烈度一度的要求加强其抗震措施。

其中抗震措施包括抗震计算时的内力调整措施和各种抗震构造措施，具体体现在按抗震设防烈度提高一度后确定建筑结构的抗震等级，并根据抗震等级进行相关的抗震计算和采取相应的构造措施，但地震作用仍按原设防烈度相关参数计算。

对于特殊设防类建筑，除应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施外，同时应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用。

3.建筑结构安全等级和地基基础安全等级注：《建筑结构可靠度设计统一标准》（GB50068-2001）第1.0.8条和《建筑地基基础设计规范》（GB50007-2011）第3.0.5.5条（强条）。

4.地基基础设计等级或建筑桩基设计等级。

注：a.《建筑地基基础设计规范》（GB50007-2011）第3.0.1条，取值错误易造成违反第3.0.2条（强条）。

b.《建筑桩基设计规范》（JGJ 94-2008）第3.1.2条，取值错误造成违反第3.1.4条（强条）。

设计等级取值的正确性与否和沉降验算、单桩承载能力的确定、检测桩的数量等参数关系密切。

5.地下室或无地下室建筑电梯井地下部分的防水等级及其所采用的相应的防水措施。

注：《地下工程防水技术规范》（GB50108-2008）第3.1.4（强条）和3.2.1条（强条）。

6.建筑±0.000标高所对应的绝对标高。

回迁房施工图设计统一技术措施结构设计单位：建设单位：二零一七年十二月一．工程概况二．本工程设计使用年限为50年。

±相当于绝对标高见相应地块的建筑图。

三．设计遵循的规范、规程1．《建筑结构可靠度设计统一标准》(GB50068-2001) 2．《建筑结构荷载规范》(GB50009-2012) 3．《混凝土结构设计规范》(GB50010-2010) 4．《建筑抗震设计规范》(GB50011-2010) 5．《高层钢筋混凝土结构技术规程》(JGJ3-2010)6．《建筑地基基础设计规范》(GB50007-2011) 7．《高层建筑箱形与筏形基础技术规范》(JGJ6-99)8．《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-1)四．自然条件基本风压：W0=m2重现期： n=50年（多层）地面粗糙度：B类基本雪压：不考虑地震设防列度：8度设计基本地震加速度，设计地震分组为第二组：建筑物重要性类别：丙类主要构件抗震等级：一级建筑物场地土类别：II类场地的工程地质及地下水条件：参见《岩土工程勘察报告（详细勘察）》车库人防待定五．荷载1．活荷载标准值按荷载规范取值，注意以下方面：1.1.首层楼面考虑施工荷载5 kN/m2，仅在楼面梁板计算时采用，分项系数取。

整体计算时按正常使用荷载考虑。

1.2.挡土墙计算时，室外地面活荷载取10kN/m2，特殊情况按实际采用。

1.3.车库顶板考虑管道和设备吊挂荷载 kN/m2。

1.4.车库顶板上消防车荷载计算框架梁、柱、基础时取15 kN/m2，计算板时按荷载规范取值，并区分单双向板。

消防车荷载根据环境设计条件和甲方要求，仅在消防车道范围考虑。

1.5.电梯机房层，在机房范围内活荷载按m2考虑。

注意电梯吊钩梁居中附加30KN的集中荷载；1.6.配电室楼面按不小于m2考虑，并应与电气专业核实使用荷载。

1.7.地下室顶板活荷载考虑绿化、施工堆载和其他不确定因素影响的荷载，不与消防车荷载同时组合，且小于本工程考虑的消防车荷载，故不再另行考虑。

汉嘉设计集团西南设计院中实·润城施工图设计统一规定（结构专业）2011.2.15目录1 设计依据 32 自然条件 43 设计荷载 54 地基及基础选型 65 上部结构选型 76 变形缝与后浇带(加强带)设置 87 主要材料 98 主要分析计算软件和参数取值 109 结构整体性能特征控制指标 1210 主要结构构件取值原则 1311 结构构件配筋取值原则 1512 统一构造措施 1813 统一文件和图纸表达 191 设计依据a 初步设计审批意见按审批意见b 设计原始资料a) 建筑专业提供的本工程平、立、剖面图及节点详图，设备专业提供的本工程资料图(包括设备留洞、布置、重量等)，电梯样本；b) 甲方提供的本工程设计任务书(对施工图设计要求等)；c) 甲方提供的本工程地质勘察报告(满足施工图设计要求)；d) 针对本工程的其它资料。

c 设计依据的标准a) 现行国家标准、规范，行业标准、规程和地方标准；b) 现行国家标准图、行业标准图和地方标准图；c) 针对本工程的其它资料。

2 自然条件a 基本风压、地面粗糙度类别=0.50kN/m2；a) 基本风压： Wob) 地面粗糙度类别：B类；c) 风载体形系数：1.54；d) 风压高度变化系数，Z高度的风振系数按《建筑结构荷载规范》（GB50009-2001）取用。

e) 高层建筑群间风力相互干扰增大系数取1.1。

b 基本雪压=0.40 kN/m2Woc 地震基本烈度、场地类别a) 抗震设防类别:丙类b) 抗震设防烈度: 7度c) 场地土类别：三类d) 设计基本地震加速度值: 0.15ge) 设计地震分组: 二组a) 建筑结构的设计使用年限:50年b) 建筑结构的安全等级:二级3 设计荷载a 主要恒载取值详荷载清理b 主要活载取值详荷载清理4 地基及基础选型a 基础选型参考附近场地岩土工程勘察报告建议并结合本工程上部结构布置情况及荷载大小分析，本工程拟采用CFG桩复合地基：b 持力层选择按地勘报告确定。

结构施工图绘制标准
结构施工图是建筑工程中非常重要的一环，它直接关系到建筑物的质量和安全。

因此，绘制结构施工图必须严格按照标准进行，以确保施工的准确性和可靠性。

下面将介绍结构施工图绘制的标准要求。

首先，结构施工图的绘制必须符合国家相关标准和规范，如《建筑工程结构设
计规范》、《建筑工程施工质量验收规范》等。

这些标准和规范是保障建筑工程质量和安全的重要依据，必须严格遵守。

其次，结构施工图必须准确清晰地表达建筑结构的各项技术要求和施工细节。

包括但不限于承重墙体、梁柱节点、楼板结构等，必须绘制清晰、准确，以便施工人员能够准确理解和执行。

另外，结构施工图中的尺寸标注必须准确无误。

尺寸标注是施工的基本依据，
必须精确到毫米，避免出现尺寸偏差导致的施工质量问题。

此外，结构施工图中的材料和构件标识必须清晰明了。

施工图中需要标注使用
的材料规格、强度等信息，以及构件的型号、规格等，以便施工人员采购和使用。

最后，结构施工图必须符合工程实际，不能存在与实际施工不符的情况。

在绘
制结构施工图时，必须充分考虑实际施工条件和现场环境，确保图纸的可操作性和实用性。

总之，结构施工图的绘制标准是保障建筑工程质量和安全的重要环节，必须严
格遵守相关标准和规范，确保图纸的准确性和可靠性。

只有如此，才能保证建筑工程的质量和安全。

施工图编制统一规定第一章总则第一条目的和依据为规范施工图编制工作，保证施工图的准确性和应用性，提高项目施工质量，订立本规定。

第二条适用范围本规定适用于本企业全部工程项目的施工图编制工作。

第三条定义1.施工图：指工程项目的认真施工图纸，包含平面图、剖面图、结构图、设备安装图、管道布置图等各种专业图纸。

2.施工图编制：指依照项目设计要求和技术规范要求，将设计图纸转化为施工图纸的过程。

第二章组织管理第四条组织机构1.设立施工图编制部门或组织特地的施工图编制小组进行工作。

2.施工图编制部门或小组负责统筹协调施工图编制工作，并与设计部门、项目管理部门等相互搭配。

第五条人员配置1.施工图编制部门或小组应依据项目规模和难度，合理配置具备相应技术本领和经验的人员。

2.人员配置应包含专业技术人员、CAD绘图人员和质量检查人员，以保证施工图的质量和准确性。

第六条岗位职责1.施工图编制部门或小组负责协调各专业的施工图编制工作，确保各专业的施工图之间的全都性。

2.专业技术人员负责编制各专业的施工图，包含平面图、剖面图、结构图、设备安装图、管道布置图等。

3.CAD绘图人员负责依据专业技术人员的要求，使用计算机辅佑襄助设计软件进行施工图的绘制。

4.质量检查人员负责对施工图进行质量检查，确保图纸的准确性和合理性。

第三章施工图编制流程第七条任务接收与调配1.施工图编制部门或小组负责与设计部门进行沟通，接收设计图纸，并进行任务调配。

2.任务应依据项目进度和优先级进行合理的调配，确保施工图的编制能够定时完成。

第八条图纸审查1.专业技术人员应认真审查设计图纸，确保施工图的准确性和完整性。

2.如发现设计图纸存在问题或不合理之处，应及时与设计部门进行沟通，协商解决方案。

第九条施工图设计1.专业技术人员应依据设计图纸和相关技术规范要求，进行施工图的设计。

2.设计应重视施工的可实施性，兼顾工程质量、工期和安全等因素。

第十条施工图绘制1.CAD绘图人员应依据专业技术人员的要求，使用计算机辅佑襄助设计软件进行施工图的绘制。

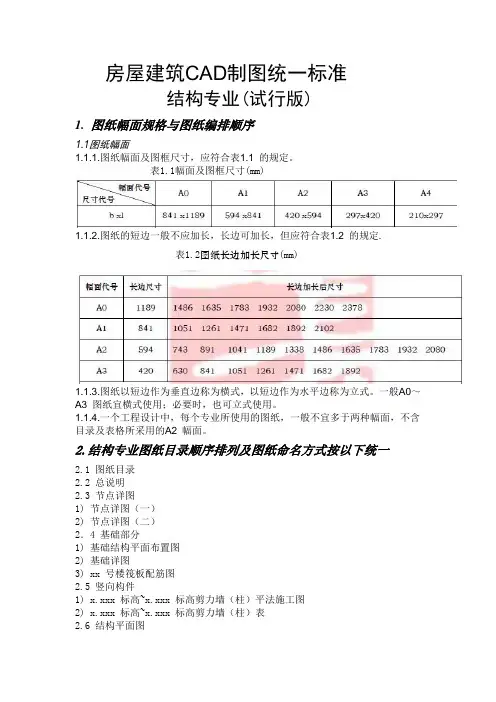

房屋建筑CAD制图统一标准结构专业(试行版)1. 图纸幅面规格与图纸编排顺序1.1图纸幅面1.1.1.图纸幅面及图框尺寸，应符合表1.1 的规定。

表1.1幅面及图框尺寸(mm)1.1.2.图纸的短边一般不应加长，长边可加长，但应符合表1.2 的规定.表1.2图纸长边加长尺寸(mm)1.1.3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。

一般A0～A3 图纸宜横式使用；必要时，也可立式使用。

1.1.4.一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，不含目录及表格所采用的A2 幅面。

2.结构专业图纸目录顺序排列及图纸命名方式按以下统一2.1 图纸目录2.2 总说明2.3 节点详图1) 节点详图（一）2) 节点详图（二）2．4 基础部分1) 基础结构平面布置图2) 基础详图3) xx 号楼筏板配筋图2.5 竖向构件1) x.xxx 标高~x.xxx 标高剪力墙（柱）平法施工图2) x.xxx 标高~x.xxx 标高剪力墙（柱）表2.6 结构平面图1) 地下室顶板结构平面布置图2) 一层结构平面布置图3) 二层结构平面布置图…………4) 屋顶层结构平面布置图5) 机房层（机房层屋顶，构架层，小屋面）结构平面布置图2.7 梁平法施工图1) 地下室顶板梁平法施工图2) 一层梁平法施工图3) 二层梁平法施工图…………4) 屋顶层梁平法施工图5) 机房层（机房层屋顶，构架层，小屋面）梁平法施工图2.8 楼梯，车道1) xxx 号楼梯详图（一）2) xxx 号楼梯详图（二）3) xxx 号车道详图3.图纸编号与图纸电子文档编号3.1. 图纸编号图纸编号简称图号。

图号是用以表示图纸的图样类别和图纸排列顺序的编号。

图号的编制格式见图3.1。

图3.1 图纸编号格式图3.2 图样类别代码图样类别代码见图3.2图3.2 图样类别代码表3.3 图纸序号图纸序号是用以表示同一类型图样的图纸排列顺序的编号。

结构设计统一技术规定（试行)目录一、总则二、荷载三、材料四、结构计算五、结构构造六、制图规定七、结构设计人员提交施工图时资料八、结构计算书的要求九、结构专业校审提纲十、其它一、总则1、为达到结构设计技术统一、保证设计质量、提高设计工作效率，特制定本规定。

2、设计工作须遵照国家、省、市及本公司现行有关规范、规程和规定。

本规定是在总结以往设计经验并结合深圳地区具体情况而作的具体规定，在设计中须同时遵照执行。

3、在确保结构安全的前提下，结合具体工程需要，提倡采用新技术并注意总结经验。

对某些超出规范要求的环节，如建筑物超高等要慎重对待，必须时要坚持做诸如动力模型试验及风洞测试等，力求稳妥、可靠。

对于大的悬挑及缺乏实践经验的构件，设计时要留有一定余地，对重大结构方案，应做技术经济比较。

4、结构设计总说明或钢结构设计总说明等，设计中应选用。

设计中还应尽量利用附录所列图表，以尽量减少设计工作量和设计图纸数量。

5、地质勘探报告是结构设计的依据之一。

任何工程施工图均应有详勘报告。

根据深圳市建设局的要求，高层建筑方案设计阶段要有初步工程勘探报告，初步设计阶段则必须有详勘阶段的工程地质勘探报告。

对勘察报告应进行评审以满足设计深度要求。

对需要采用时程分析的工程，应提出地震安全性评估的要求。

6、每个单项工程初步设计和施工图设计前，专业负责人应分别提出具体工程的统一技术条件。

该技术条件若与本统一技术规定不一致时，应在方案评审时进行讨论。

二、荷载1、风荷载深圳基本风压W o=0.75kN/m2(50年一遇)，0.90kN/m2(100年一遇)，高层建筑高度在60m以上时位移计算时取0.75kN/m2，强度计算时取其0.90kN/m2。

它情况需要采用不同的风压值时，应在方案评审时进行讨论。

当高层建筑体型复杂或建筑物高度超规范要求时，宜作风洞试验，并按试验结果取值计算。

2、竖向荷载除按《建筑结构荷载规范》（GB50009-2001）外，另作如下补充。

结构专业统一技术措施一、结构体系主体采用现浇钢筋混凝土框架结构，楼板均采用现浇梁板体系。

基础采用独立基础。

二、计算程序及系数调整使用中国建研院开发的“PKPM”多层及高层建筑结构空间分析程序。

参数按如下取值：（一般情况）总信息混凝土容重：26kN/m3地下室层数：0结构体系：框架结构恒活载计算：模拟施工1风荷载计算：计算风荷载地震作用计算：计算水平地震风荷载地面粗糙度：B类基本风压：0.7 KN/m2（50年一遇）基本周期：根据计算结果回代体型系数： 1.3，地震信息结构规则性：规则地震分组：一组设防烈度：7（0.15g）场地类别：二类框架抗震等级：三双向地震：考虑振型个数：12活荷载折减：0.5周期折减：0.75阻尼比：5%特征周期：0.40活荷信息柱墙设计时活荷载：折减传给基础的活荷载：折减活载不利布置：考虑调整信息梁端弯矩调幅系数：0.85（悬臂梁不调整）梁活荷载内力放大系数：1梁扭矩折减系数：0.4中梁刚度放大系数：1.8指定薄弱层：按实际取设计信息P-△效应：不考虑梁柱刚域：考虑按高规或高钢规设计：不考虑柱长度系数：考虑结构重要性系数：1梁保护层厚度：30柱保护层厚度：30柱配筋计算原则：单偏压（角柱按双偏压校核）配筋信息梁板墙柱主筋：三级钢梁墙柱箍筋：一级钢墙分布筋：三级钢边缘构件箍筋：三级钢梁柱箍筋间距：100无地下室的底层柱层高：建筑层高+0.8米结构计算层数按实际取值，地下室同时输入电算三、荷载：（均为标准值）1、面载恒载：（1）楼面：板自重+1.3kN/m2；（2）屋面：板自重+2.2KN/m2，（3）楼梯：7.0KN/m2活载：住宅2.0 kN/m2；电梯机房：7.0 kN/m2；变配电房：6.0 kN/m2；上人屋面：2.0 kN/m2；屋顶花园：3.0kN/m2；不上人屋面：0.5 kN/m2外墙：200厚， 3.8 kN/m2；内墙：200厚，3.2 kN/m2；内墙：100厚，2.1 kN/m2；栏杆（一般）4.0 KN/m有门窗墙应按实际换算取值，一般不小于全墙的70％。

结构施工图深度（住房和城乡建设部文件建质[2008)216号）住房和城乡建设部文件建质[2008)216号《建筑工程设计文件编制深度规定》结构部分:4．4 结构4．4．1 在施工图设计阶段，结构专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。

4．4．2 图纸目录。

应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。

4．4．3 结构设计总说明。

每一单项工程应编写一份结构设计总说明，对多子项工程应编写统一的结构设计总说明，当工程以钢结构为主或包含较多的钢结构时，应编制钢结构设计总说明。

当工程较简单时，亦可将总说明的内容分散写在相关部分的图纸中。

结构设计总说明应包括以下内容：1 工程概况。

1)工程地点、工程分区、主要功能；2)各单体(或分区)建筑的长、宽、高，地上与地下层数，各层层高，主要结构跨度，特殊结构及造型，工业厂房的吊车吨位等。

2设计依据1)主体结构设汁使用年限；2)自然条件：基本风压、基本雪压、气温(必要时提供)、抗震设防烈度等；3)工程地质勘察报告；4)场地地震安全性评价报告(必要时提供)；5)风洞试验报告(必要时提供)；6)建设单位提出的与结构有关的符合有关标准、法规的书面要求；7)初步设计的审杳、批复文件8)对于超限高层建筑．应有超限高层建筑工程抗震设防专项审查意见；9)采用桩基础时，应有试桩报告或深层半板载荷试验报告或基岩载荷板试验报告(若试桩或试验尚未完成，应注明桩基础图不得用于实际施工)。

10)本专业设计所执行的主要法规和所采用的主要标准(包括标准的名称、编号、年号和版本号)。

3 图纸说明。

1)图纸中标高、尺寸的单位；2)设计±0.000标高所对应的绝对标高值；3)当图纸按工程分区编号时，应有图纸编号说明；4)常用构件代码及构件编号说明；5)各类钢筋代码说明，型钢代码及截面尺寸标记说明；6)混凝土结构采用平面整体表示方法时，应注明所采用的标准图名称及编号或提供标准图。

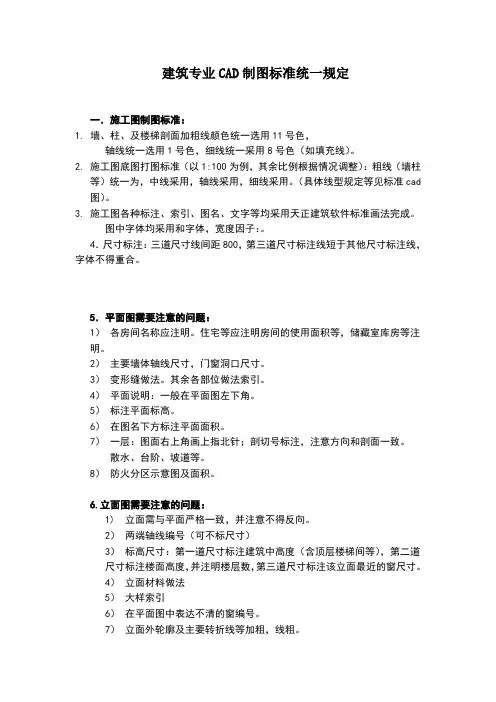

建筑专业CAD制图标准统一规定一．施工图制图标准：1.墙、柱、及楼梯剖面加粗线颜色统一选用11号色，轴线统一选用1号色，细线统一采用8号色（如填充线）。

2.施工图底图打图标准（以1:100为例，其余比例根据情况调整）：粗线（墙柱等）统一为，中线采用，轴线采用，细线采用。

（具体线型规定等见标准cad 图）。

3.施工图各种标注、索引、图名、文字等均采用天正建筑软件标准画法完成。

图中字体均采用和字体，宽度因子：。

4．尺寸标注：三道尺寸线间距800，第三道尺寸标注线短于其他尺寸标注线，字体不得重合。

5．平面图需要注意的问题：1）各房间名称应注明。

住宅等应注明房间的使用面积等，储藏室库房等注明。

2）主要墙体轴线尺寸，门窗洞口尺寸。

3）变形缝做法。

其余各部位做法索引。

4）平面说明：一般在平面图左下角。

5）标注平面标高。

6）在图名下方标注平面面积。

7）一层：图面右上角画上指北针；剖切号标注，注意方向和剖面一致。

散水、台阶、坡道等。

8）防火分区示意图及面积。

6.立面图需要注意的问题：1) 立面需与平面严格一致，并注意不得反向。

2）两端轴线编号（可不标尺寸）3）标高尺寸：第一道尺寸标注建筑中高度（含顶层楼梯间等），第二道尺寸标注楼面高度，并注明楼层数，第三道尺寸标注该立面最近的窗尺寸。

4）立面材料做法5）大样索引6）在平面图中表达不清的窗编号。

7）立面外轮廓及主要转折线等加粗，线粗。

7.剖面图需要注意的问题：1) 剖切位置应是空间关系较为复杂的部位。

2）剖切的墙柱等轴线及轴号等。

3）门窗楼梯等看线。

4）剖面符号：8.总平面图需要注意的问题：1) 线型要求：地形采用251#线，60%灰度打印，粗4.新建建筑轮廓线采用粗，用地范围线等采用粗虚线，其他。

（具体线型规定等见标准cad图）。

2）建筑轮廓线采用外墙边线。

框内标注建筑层数、名称、建筑高度。

3）指北针或风玫瑰，标注在图右上角。

4）注明道路红线、用地红线、建筑控制线、地下室范围线等。

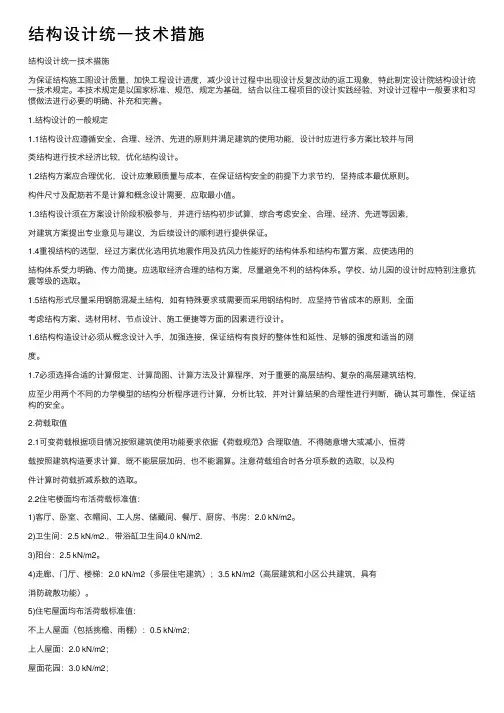

结构设计统⼀技术措施结构设计统⼀技术措施为保证结构施⼯图设计质量，加快⼯程设计进度，减少设计过程中出现设计反复改动的返⼯现象，特此制定设计院结构设计统⼀技术规定。

本技术规定是以国家标准、规范、规定为基础，结合以往⼯程项⽬的设计实践经验，对设计过程中⼀般要求和习惯做法进⾏必要的明确、补充和完善。

1.结构设计的⼀般规定1.1结构设计应遵循安全、合理、经济、先进的原则并满⾜建筑的使⽤功能，设计时应进⾏多⽅案⽐较并与同类结构进⾏技术经济⽐较，优化结构设计。

1.2结构⽅案应合理优化，设计应兼顾质量与成本，在保证结构安全的前提下⼒求节约，坚持成本最优原则。

构件尺⼨及配筋若不是计算和概念设计需要，应取最⼩值。

1.3结构设计须在⽅案设计阶段积极参与，并进⾏结构初步试算，综合考虑安全、合理、经济、先进等因素，对建筑⽅案提出专业意见与建议，为后续设计的顺利进⾏提供保证。

1.4重视结构的选型，经过⽅案优化选⽤抗地震作⽤及抗风⼒性能好的结构体系和结构布置⽅案，应使选⽤的结构体系受⼒明确、传⼒简捷。

应选取经济合理的结构⽅案，尽量避免不利的结构体系。

学校、幼⼉园的设计时应特别注意抗震等级的选取。

1.5结构形式尽量采⽤钢筋混凝⼟结构，如有特殊要求或需要⽽采⽤钢结构时，应坚持节省成本的原则，全⾯考虑结构⽅案、选材⽤材、节点设计、施⼯便捷等⽅⾯的因素进⾏设计。

1.6结构构造设计必须从概念设计⼊⼿，加强连接，保证结构有良好的整体性和延性、⾜够的强度和适当的刚度。

1.7必须选择合适的计算假定、计算简图、计算⽅法及计算程序，对于重要的⾼层结构、复杂的⾼层建筑结构，应⾄少⽤两个不同的⼒学模型的结构分析程序进⾏计算，分析⽐较，并对计算结果的合理性进⾏判断，确认其可靠性，保证结构的安全。

2.荷载取值2.1可变荷载根据项⽬情况按照建筑使⽤功能要求依据《荷载规范》合理取值，不得随意增⼤或减⼩，恒荷载按照建筑构造要求计算，既不能层层加码，也不能漏算。

第一部分建筑及装修部分第二部分结构部分第三部分电气部分第四部分给排水部分第五部分空调通风部分第六部分燃气部分第七部分环保部分第八部分设计经济指标控制值部分建筑及装修部分内容备注一、甲方控制点设置乙方应根据甲方要求提供相关文件和通过相应的甲方评审1 乙方开始施工图设计时，需向甲方提供建筑专业统一技术措施及设计工作进度表，同时提供经核算后的项目“技术经济指标一览表”。

2 乙方在确定结构梁、柱尺寸和布置形式以及水、电、空调、燃气各专业的主要设计（平面布置、预留洞位置等）反映在建筑专业图后，图纸(户型放大平面图、厨卫详图等)需报甲方评审。

3 园林景观设计反映在建筑专业图（包括总平面）后，图纸需报甲方评审。

根据园林景观设计进度调整此项4 乙方在遇到特殊问题并确定解决方案后需报甲方评审。

二、建筑设计统一技术要求栋号地下室底商标准层顶层复式屋面机房层高m1 3.5 2.9 按相关设备要求2 3.5 首层5.6米，其余每层4.2米3.3 按相关设备要求3 3.5 2.9 按相关设备要求4 3.5 2.9建筑层数及高度详见CAD设计文件，及相关控高批复文件。

墙体1．外墙采用200厚多孔粘土砖；分户墙采用200厚加气砼砌块，厨房、卫生间为120厚多孔粘土砖，其余内隔墙为120厚加气砼砌块。

2．预留洞：内外墙上所有留洞均应有水平和竖向定位；梁、柱上留洞不仅在建筑图上标注，还应在结构图中采取相应措施，并注明。

3．多层住宅地下室除卫生间和设备间等有特殊要求的房间外，其它功能间不设置内隔墙。

4．主卧室和次主卧室衣帽间的内隔墙不设置。

楼地面1．高层住宅首层楼面做架空，架空高度4.5米，架空层楼板为地下室顶板，有人防和物管用房部分考虑1米深覆土。

2．厨房结构降板50，不设地漏，向隔邻的阳台或卫生间预留过水洞，地面做防水处理。

3．退台式露台、顶层屋面露台不降板，按上人屋面构造做法处理,向上做反梁并作门槛(门槛高度为300),以保证板下房间顶棚的平整和露台或屋面的防水及保温、隔热性能。

结构专业统一技术条件/措施项目名称：九龙仓国宾花园高层住宅设计编号： 201032 设计阶段：施工图编制人/日期：审核人/日期：批准人/日期：1 工程概况1.1 建筑概况：1.1.1 地上：地面以上共8幢高层，地上层数24~33层不等。

1.1.2 地下：均为地下一层，各楼均为单独地下室。

1.3 自然条件：1.3.1 建造地点：恐龙园南侧01地块。

1.3.2 抗震设防烈度：7度。

1.3.3 抗震设防类别：标准设防类。

1.3.4 设计地震分组：第一组。

1.3.5 地震动参数（超过80m高层住宅依据安评报告中间结果输入）：1.3.6 场地类别：Ⅲ类。

1.3.7 基本风压：0.40kN/m2。

1.3.8 地面粗糙度：B类。

1.3.9 风载体型系数：1.4（高宽比H/B不大于4时可取1.3）。

1.3.10 设计±0.00m高程：5.60m。

1.3.11 设计室外地坪高程：黄海高程5.30m（按室外相对标高-0.30m考虑）。

1.3.12设防洪水位：黄海高程3.90m。

1.3.13 抗浮水位：设计室外地坪以下0.50m，取黄海高程4.80m。

1.3.14常年地下水位：黄海高程3.70m。

2 主要结构材料2.1 混凝土强度等级：1）框架柱：C40、C35、C30；剪力墙：C40、C35、C30；梁、板：C35、C30；地下室外墙及底板：C35；基础垫层：C15。

2）相同楼层梁板与剪力墙混凝土强度等级相差不超过一级。

3）砼等级按计算需要，沿高度分段。

2.2 钢筋：1）纵筋：板、梁、柱、墙均采用HRB400级钢筋，2）箍筋：采用HRB400级钢筋。

3）其余构件见以下说明。

2.3 填充墙：☆外墙：采用190厚轻集料混凝土小型空心砌块，☆内墙：采用200厚或100厚加气砼砌块，3 结构计算3.1 计算软件3.1.1 整体计算：SATWE2010版3.1.2 基础计算：JCCAD2010版3.1.3 异形板计算：理正工具箱6.5网络版3.2 整体计算模型3.2.1 模型建立高层住宅各单体单独建模计算,嵌固点取基础顶面。

总则为规范项目的工程设计，确保设计质量和提高设计效率，特制订本项目工程设计结构专业统一技术规定。

（一）设计原则：本工程结构设计按现行国家标准、规范、规程进行，力争做到安全适用、技术先进、经济合理、确保质量、方便施工；图纸设计深度满足施工图审查要求。

（本工程是我公司总包，位于内蒙古呼伦贝尔市海拉尔地区，设计图纸须进行审查。

）（二）制图规范要求：1. 图纸：一般采用0.5#（A2)和1.0#(A1)图，长度不够时，可采用分段出图，或采用标准加长图框出图；同一子项的图纸要尽量采用相同规格的图幅，以便装订。

2. 制图比例：基础平面图、结构平面图的比例一般为1：100、1：150，特别时可采用1：50、1：125、1：200详图：独基为1：40、梁柱截面1：20或1：25钢结构节点1：10或1：5、1：20规定制图比例主要是保证我专业的图纸较规范、美观，在绘图中应根据实际情况灵活使用，一要表达清晰，二要尽量减少图纸规格，不要由于比例不合适造成图纸规格增多及有用大比例变相扩充图纸量的嫌疑。

（三）设计依据：1.本工程位于内蒙古呼伦贝尔市海拉尔地区：基本风压：0.65KN/m2(50年期),地面粗造度为B类。

基本雪压：0.45KN/m2(50年期),准永久值系数0.5冬季最低温度近-40℃，年采暖天数200多天，标准冻深2.8米。

2. 抗震设防烈度：呼伦贝尔市海拉尔地区抗震设防烈度为6度区设计基本地震加速度值为0.05g，设计地震分组为第一组。

场地类别为Ⅲ类，特征周期为0.45s。

按抗震规范3.1.4条，抗震设防烈度为6度时对乙、丙、丁类建筑可不进行地震作用计算，按规范要求的抗震构造设计既可。

3.本工程岩土工程勘察报告（详勘）由内蒙古筑业工程勘察设计有限公司提供。

场区地貌：本场区为河流堆积地貌，地势南高北低，标高在616.0-621.0m之间。

○A地层构造：○1腐植土：厚度0.3m~0.9m,场地平整时基本剥除。

结构施工图绘制要求一、概述结构施工图作为结构工程师的语言，用图形及说明的形式表达结构要求及做法。

一套好的结构施工图有如下特点：1、完整并且准确的表达某一工程结构专业所有要表达的内容；2、图面简洁整洁，一目了然；3、在绘制过程中始终与计算结果相对应，必要时可以通过绘图发现建模中的错误并及时修改。

一套结构施工图，首先要绘制正确，确保没有大的安全隐患并在细节上予以充分注意，在正确的基础上做到图面详实整洁。

图纸的正确度要求设计人员在绘制图纸的过程中仔细把握，并通过院内校对、审核过程多层次确认。

本次重点对图纸绘制的深度进行要求。

二、图纸绘制深度1、结构设计总说明结构设计总说明要做到针对具体工程，不能一图涵盖所有工程。

结构设计总说明应包含以下内容：工程名称；所在位置；层数；层高、建筑高度；结构形式；基础形式；地震烈度；所属地震分组；地震加速度值；场地土类别；抗震等级；计算软件；地下水位；地基条件；基本风压；基本雪压；基础形式选择依据；依据规范、规程、图集；基础做法详细要求；耐久性要求；钢筋、混凝土、焊条要求；构造要求；楼梯间防倒塌、非结构构件；其它。

对于有地下室的，要有详细的地下室做法要求，对于梁支承情况，需要特殊说明的应予以说明，对于和相邻建筑物比较接近的，应有采取专门措施的要求。

对于框架-抗震墙结构，要有暗梁说明。

对于图集上需要设计人员确定的，要有明确说明。

其余需要针对工程提出的，要有具体说明。

图纸目录可绘制在结构设计总说明后面。

2、基础图绘制要求基础图要绘制详细准确，平面图统一命名为“基础结构平面布置图”，要绘制基础、地梁等构件，构件间不能有交叉，要绘出层次关系。

例如独立基础，锥形基础要画出柱边50mm处的平台，要画出棱台的棱线，地梁线延伸至框架柱，基础与地梁相交，梁内基础线应剪切掉。

对于桩基，应首先绘制桩位图，再绘制承台图，不能在一张图纸上，在绘制桩位图时，桩为实线，以上为虚线，绘制承台图时，承台为实线，以上及桩为虚线。

结构专业施工图自检、校对、校审要点总则：施工图校对主要以下四方面问题：①错——数据、尺寸、计算等②漏——深度、尺寸等③碰——专业配合④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：定位尺寸、截面尺寸、标高、配筋等；③核对设计深度；④核对专业配合及管线综合；⑤核对是否符合设计依据；○6核对标准构件是否采用公司制定的标准图。

审核一、计算书□ 抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、特征周期、结构类型、底部加强区高度、楼面荷载、基本风压、特殊部位荷载值等是否注明并符合规范要求。

是否与计算书及地勘报告一致。

□ 计算书内容是否完整：主体电算计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图等；基础计算；挡土墙计算；水池计算；楼梯计算等。

□荷载取值是否准确。

□计算假定是否与实际情况相符。

□结构选型及结构布置是否经济合理。

□ 结构计算总信息参数输入是否正确，自振周期、振型、层侧向刚度比、带转换层结构的等效侧向刚度比、楼层地震剪力系数、有效质量系数、嵌固层相关范围刚度比、底层刚度比、多塔结构是否进行分塔计算各指标等是否在工程设计的正常范围内并符合规范、规程要求。

□ 层间弹性位移（含最大位移与平均位移的比）、弹塑性变形验算时的弹塑性层间位移；墙、柱轴压比、柱有效计算长度系数等是否符合规范规定。

□ 地下室顶板和外墙计算，采用的计算简图和荷载取值（包括地下室外墙的地下水压力及地面荷载等）是否符合实际情况，计算方法是否正确。

□ 有人防地下室时，属于人防设计范围的内容是否在图中交待清楚，人防返回设计图是否满足平时设计需求。

□ 存在软弱下卧层时，是否对下卧层进行了强度和变形验算。

□ 单桩承载力的确定是否正确，群桩的承载力计算是否正确；桩身混凝土强度是否满足桩的承载力设计要求；当桩周有新近回填土时，是否考虑了桩侧负摩阻力。
