XX工程防盗报警调试整理一．报警终端设备与主机的连接XX工程的主机采用的是HONEYWELL的CK236和2316及120，报警终端设备大都需要联动摄像机。
1.采用点到点方式HONEYWELL的CK236和2316及120的基本防区都是采用这种方式。
经过现场调试，报警终端设备接常开、常闭时，与报警主机的接线是不同的。
当采用常闭时，应将匹配电阻串接在报警主机防区的两端子与终端设备的回路中当采用常开时，应将匹配电阻并接在报警主机防区的两端子。
其原理是，当报警主机防区的两端子之间的电阻等于匹配电阻时，不会触发报警，反之，则会触发报警。
2.采用总线HONEYWELL的VISA120除了基本防区，他的24和25还可以接报警总线。
报警终端设备先连接到防区地址模块，然后各个地址模块通过手拉手并接到120主机的24和25口。
二．报警主机对各个防区的设置1.VISTA120120有9个基本防区默认的是1-9防区，和一个总线连接口。
由于XX工程的报警终端设备大都需要联动监控，而联动控制中的继电器输出模块V120RY的地址是32位连续的，因此对需要联动的终端的防区设置应是从33防区开始。
防区类型大都是“03“，总线型的。
防区通讯码的设置为：1ST 11 2ND 11 BB.防区地址的设置，防区号应与防区模块所标示的地址码一致。
并且一个地址码只能有一个防区，不能对一个地址码设置两个防区号。
若当对一个防区模块的地址码无法设置防区编号时，肯定是该防区模块的地址码已经设置了防区。
当输入一个防区后，可继续输入下一个防区。
需要对所有的探测器和紧急按钮设置防区，都是通过设定地址模块来实现终端设备和防区的一一对应的。
所有防区输入完毕，输入000*，退出菜单模式QUIT MENU MODE,然后*99退出编程。
2.236的设置输入密码，进入编程模式。
对回路防区控制进行设置。
236有6个防区，不用的防区应并入匹配电阻。
职业学院附楼1—4#一般只有几个探测器或紧急按钮，只用了其中的几个防区，应只对连接终端的防区进行设置。
h o n e y w e l l报警主机说明Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】2300系列报警主机Q1: 236、238、2316键盘无任何显示按键无反应A: （1）. 误将[安装员密码] [*] [69] [#]做为主机复位，主机被锁定。
请再用安装员密码（出厂设置012345） [*] [69] [#]操作一遍看结果如果仍不正常显示需找到直接供货商送修处理。
（2）. 主机的1、2端子是否有交流伏电压键盘电源端子是否有12伏直流电压如果检查伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。
如果主机上没有直流12伏电压先检查键盘保险丝是否烧断，如烧断查明原因更换新的（236-F2 0.5A；238、2316-F3 0.75A）。
更换保险丝后仍没有直流12伏电压或电压不正常需找到直接供货商送修处理。
（3）. 对照接线图检查主机到键盘的接线是否正确如果发现错误请将接线按接线图正确连接。
Q2: 2300系列主机有防区不正常（防区LED灯亮），用键盘布防无效，不能进入布防状态。
A: 出厂设置应为常模布防，只要有防区不正常主机就不可以被布防。
常模布防定义：只有每个防区都正常时才能布防；好处：防止某防区有问题也能布防。
如果确实需要，请改为强制布防238、2316在编程第9项中第4位改为“2”，236在编程第8项中第2位改为“1”。
注意：需要慎重使用，确认有此需求：每个防区都不正常时也能布防。
Q3: 2300系列主机用键盘不能对某些防区旁路A: （1）. 是否是236主机如果是，有可能将编程第24项——防区旁路许可默认值改为不能旁路，恢复的办法是将编程第24项1-6防区需要旁路的值改为“1”。
（2）. 是否是238或2316主机如果是，第一有可能设置用户密码时选择了不能旁路的密码，改变的方法是再重新设置一个可以旁路的密码。
2300系列报警主机Q1: 236、238、2316键盘无任何显示按键无反应A: （1）. 误将[安装员密码] [*] [69] [#]做为主机复位，主机被锁定。
请再用安装员密码（出厂设置012345）[*] [69] [#]操作一遍看结果？如果仍不正常显示需找到直接供货商送修处理。
（2）. 主机的1、2端子是否有交流16.5伏电压？键盘电源端子是否有12伏直流电压？如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。
如果主机上没有直流12伏电压先检查键盘保险丝是否烧断，如烧断查明原因更换新的（236-F2 0.5A；238、2316-F3 0.75A）。
更换保险丝后仍没有直流12伏电压或电压不正常需找到直接供货商送修处理。
（3）. 对照接线图检查主机到键盘的接线是否正确？如果发现错误请将接线按接线图正确连接。
Q2: 2300系列主机有防区不正常（防区LED灯亮），用键盘布防无效，不能进入布防状态。
A: 出厂设置应为常模布防，只要有防区不正常主机就不可以被布防。
常模布防定义：只有每个防区都正常时才能布防；好处：防止某防区有问题也能布防。
如果确实需要，请改为强制布防238、2316在编程第9项中第4位改为“2”，236在编程第8项中第2位改为“1”。
注意：需要慎重使用，确认有此需求：每个防区都不正常时也能布防。
Q3: 2300系列主机用键盘不能对某些防区旁路A: （1）. 是否是236主机？如果是，有可能将编程第24项——防区旁路许可默认值改为不能旁路，恢复的办法是将编程第24项1-6防区需要旁路的值改为“1”。
（2）. 是否是238或2316主机？如果是，第一有可能设置用户密码时选择了不能旁路的密码，改变的方法是再重新设置一个可以旁路的密码。
第二需要检查30-3F编程，它们的第二位应设为“1”,准许旁路。
Q4: 2300键盘某些防区灯与READY灯一起闪，按消除操作没有反应。

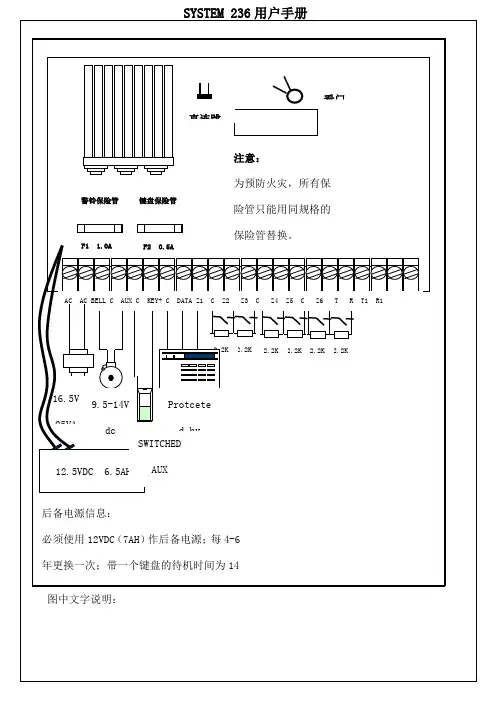

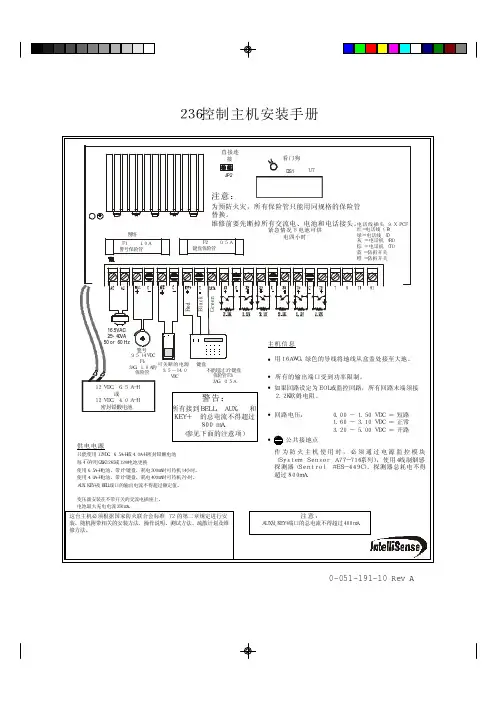

SYSTEM 236用户手册图中文字说明：警告：为防止火灾发生，更换保险管时要使用相同规格和容量的保险管。
更换前要断开交流电、电池和电话线。
注意：警铃（BELL）、附设电源（AUX）和键盘（KEY+）端口的总工作电流不能超过800mA。
其中AUX和KEY端工作电流不能超过400mA。
电话线缆9.APGF红线——电话进线（R）绿线——电话进线（T）灰线——电话机（R1）棕线——电话机（T1）兰线——防拆橙线——防拆注意事项机箱门合页处要用16AWG，绿色实芯导线连接地线。
所有输出都受到电流功率限制。
*如果编程为线尾阻回路（EOL）或监控回路，则2.2KΩ电阻必须接在回路的尾端。
*回路电压：0.00——1.50VDC=短路1.60——3.10VDC=正常3.20——5.00VDC=开路*图中标为黑圆的接线端为电路公共端。
*当作为火警系统使用时，应用4线式烟感探测器（SYSTEM2412）在电源回路的末端配有电源监控EOL继电器组件（A77-716系列）。
电源要求*只能使用12VDC，6.5Ah密封铅酸电池。
*每4-6年更新电池C&K1265型。
*配用一台键盘，在300mA耗电时，备用电池工作14小时。
*附设电源，键盘和发声器和发声器的电功率不能超过最大容量。
*在无开关控制的电源插座上装C&k1097-B电源变压器。
*电池最大充电电流=56mA注：本图中所有标出的容限值均符合UL985，UL1023，和UL1635标准。
目录System 236端口标准UL标准安装主机接线开机配置键盘设置键盘地址厂家预置状态编程选项（按英文字母顺序列表）主机编程用LED键盘编程用字母键盘编程输入十六进制数字母键盘编程编辑字母和数字特殊功能键编程选择（按数字顺序）电话线路问题“看门狗”指示键盘操作指令表常见问题处理减少误报注意事项编程工作表本手册所介绍的是SYSTEM236控制/通信器的安装与编程方法，有关遥控编程的内容请见指挥者Ⅱ/监测察Ⅱ者软件用户手册。

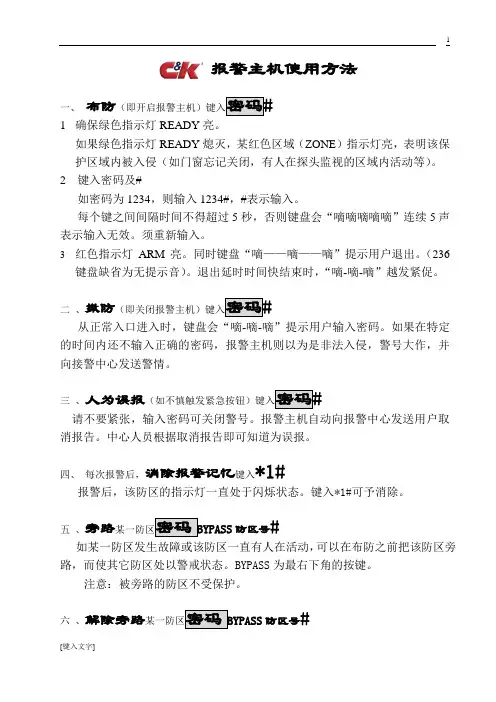

报警主机使用方法一、布防1确保绿色指示灯READY亮。
如果绿色指示灯READY熄灭，某红色区域（ZONE）指示灯亮，表明该保护区域内被入侵（如门窗忘记关闭，有人在探头监视的区域内活动等）。
2 键入密码及#如密码为1234，则输入1234#，#表示输入。
每个键之间间隔时间不得超过5秒，否则键盘会“嘀嘀嘀嘀嘀”连续5声表示输入无效。
须重新输入。
3红色指示灯ARM亮。
同时键盘“嘀——嘀——嘀”提示用户退出。
（236键盘缺省为无提示音）。
退出延时时间快结束时，“嘀-嘀-嘀”越发紧促。
二、撤防从正常入口进入时，键盘会“嘀-嘀-嘀”提示用户输入密码。
如果在特定的时间内还不输入正确的密码，报警主机则以为是非法入侵，警号大作，并向接警中心发送警情。
三、人为误报请不要紧张，输入密码可关闭警号。
报警主机自动向报警中心发送用户取消报告。
中心人员根据取消报告即可知道为误报。
*1#四、每次报警后，消除报警记忆键入报警后，该防区的指示灯一直处于闪烁状态。
键入*1#可予消除。
五、旁路防区号#如某一防区发生故障或该防区一直有人在活动，可以在布防之前把该防区旁路，而使其它防区处以警戒状态。
BYPASS为最右下角的按键。
注意：被旁路的防区不受保护。
六、解除旁路防区号#七、修改密码236主机：，新密码为任意4位数。
八、指示灯的含义及故障判别POWER：电源灯，表示交流电供电正常ARM：布防灯，表示系统处于布防状态READY：表示防区都处于正常状态，可以布防若还不能解决问题，请与我们联系，谢谢。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载霍尼韦尔(报警主机)简易编程地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容霍尼韦尔(报警主机)简易编程2316主机编程速成一、操作：布防、撤防：密码#，旁路：密码bypass旁区号 # (bypass为右下角的键)取消记忆：*1# ，复位：密码*68#C：布撤防后向中心发布撤防报告9：布撤防后不向中心发布撤防报告二、编程：1. 进入编程：０１２３４５*０ #退出编程：* #3．密码部分：０１ C __ __ __ __ # 5位,若少于5位,以*4作为1位结束,后填0；……A、B、C、D、E、F分别用相应复合键代替：A：*0B：*1C：*2D：*3E：*4F：*54.通讯部分：０Ａ 5 5 5 5 #0: 开启通讯 1：关闭通讯0 B 0 1 1 1 0 8 #2 F 0 0 0 1 0 #０C__ 六位帐号__ #填入接警中心电话号码０D__ 前６位__ __ #０E第7位_Ｅ００００#填入接警中心电话号码１１__ 前６位__ __ #１２第7位_Ｅ００００#填入遥控中心电话号码１4 __ 前６位__ __#１5第7位Ｅ００００ #5.防区部分：警号响时间：1：2分钟 2：5分钟 3：10分钟4：15分钟 5：30分钟11进入延时时间2 D 0 0 __ __ __ #退出延时时间：1：10秒 3：30秒 6： 60秒9：90秒 *2：120秒警声：1.脉冲声2.稳定声2.即时3.延时9.24小时一防区１F １ 2 １ __ __ 3 #二防区 2 0 １ 2 １ __ __ 3 #三防区 2 1 １ 2 １ __ __ 3 # 十防区 4 A １ 2 １__ __ 3 #四防区２2 １ 2 １ __ __ 3 # 十一防区 4 B １ 2 １__ __ 3 #五防区２3 １ 2 １ __ __ 3 # 十二防区 4 C １ 2 １__ __ 3 #六防区２4 １ 2 １ __ __ 3 # 十三防区 4 D １ 2 １__ __ 3 #七防区２5 １ 2 １ __ __ 3 # 十四防区 4 E １ 2 １__ __ 3 #八防区２6 １ 2 １ __ __ 3 # 十五防区 4 F １ 2 １__ __ 3 #九防区 4 9 １ 2 １ __ __ 3 # 十六防区 5 0 １ 2 １__ __ 3 #236主机编程速成操作：布防、撤防：密码＃旁路：密码bypass 旁区号 # (bypass为右下角的键)取消记忆：＊１＃复位：密码＊６８＃关键盘音：*51#例如：布防、撤防：１２３４＃旁路：１２３４ bypass ３#取消记忆：１２３４＊１＃复位：１２３４＊６８＃编程：进入编程：０１２３４５*０ #退出编程：* #密码部分：０１__ __ __ __ # 密码必须四位A、B、C、D、E、F分别用相应复合键代替：A：*0B：*1C：*2D：*3E：*4F：*5……0: 开启通讯1：关闭通讯4．通讯部分：０７１１１１１１#０８００１０００#０９０１１１００#０Ａ５３５３#０ B 六位用户帐号＃填入接警中心电话号码０ C ＃填入接警中心电话号码０ D Ｅ００００ #０ F ＃填入遥控中心电话号码１０Ｅ００００ #１２ #１３Ｅ００００ #警号响时间：1：2分钟 2：5分钟 3：10分钟4：15分钟 5：30分钟5．防区部分：11进入延时时间１Ｂ__ __ __ 1 0 0 #退出延时时间：1：10秒 2：30秒 3： 60秒4：90秒 5：120秒 6：150秒一防区１Ｄ１１１２２０ #0：即时2：延时4：24小时警声：1.脉冲声2.稳定声二防区１Ｅ１１１２２０ #三防区１Ｆ１１１２２０ #四防区２０１１１２２０ #五防区２１１１１２２０ #六防区２２１１１４２０ #238主机编程速成一、操作：布防、撤防：密码#，旁路：密码bypass旁区号 # (bypass为右下角的键)取消记忆：*1# ，复位：密码*68#例如：布防、撤防：１２３４＃旁路：１２３４ bypass ３#取消记忆：１２３４＊１＃复位：１２３４＊６８＃C：布撤防后向中心发布撤防报告9：布撤防后不向中心发布撤防报告二、编程：１．进入编程：０１２３４５*０ #２．退出编程：* #３．密码部分：０１ C １ __ __ __ __ # 密码开头必须为1，写够5位，若为4位，以*4作为1位结束；……A、B、C、D、E、F分别用相应复合键代替：A：*0B：*1C：*2D：*3E：*4F：*54.通讯部分：０Ａ 5 5 5 5 #0: 开启通讯 1：关闭通讯0 B 0 1 1 1 0 8 #2 F 0 0 0 1 #０C__ 六位帐号__ #填入接警中心电话号码０D__ 前６位__ __ #０E第7位_Ｅ００００#填入接警中心电话号码１１__ 前６位__ __ #１２第7位_Ｅ００００#填入遥控中心电话号码１4 __ 前６位__ __#１5第7位Ｅ００００ #5.防区部分：警号响时间：1：2分钟 2：5分钟 3：10分钟4：15分钟 5：30分钟11进入延时时间2 D 0 0 __ __ __ #退出延时时间：1：10秒 3：30秒 6： 60秒9：90秒 *2：120秒警声：1.脉冲声2.稳定声一防区１Ｆ１ 2 １ __ __ 3 #2.即时3.延时9.24小时二防区 2 0 １ 2 １ __ __ 3 #三防区 2 1 １ 2 １ __ __ 3 #四防区２2 １ 2 １ __ __ 3 #五防区２3 １ 2 １ __ __ 3 #六防区２4 １ 2 １ __ __ 3 #七防区２5 １ 2 １ __ __ 3 #八防区２6 １ 2 １ __ __ 3 #。
霍尼韦尔报警系统资料说明一、接线图1、236 plus Ⅱ2、2316 plus Ⅱ接线备注：1.警号（二芯）分正负极，红色线为正极接“BELL+”，黑色线为负极接“GND”。
2.探测器（四芯，例如：双鉴移动探测器、红外幕帘、震动探测器、等需接电源的探测设备）的供电正极接“不可关断的辅助电源”的“AUX”，负极接“不可关断的辅助电源”的“GND”;信号端不分正负但接防区的“Z”端需串接一个电阻，另一端接防区的“GND”。
3.编程键盘(三芯)的供电端“+”接“KEY+”, “_”接“GND”, 数据端“DAT”接“DATA”（数据端的负极实际是共用电源端的GDN）。
4.紧急按钮（二芯）需接常闭的两个触点，而非常开触点。
不分正负但接防区的“Z”端最好串接一个电阻（以防设备短路而烧坏主机板电路），另一端接防区的“GND”。
5.门磁（二芯）接法同紧急按钮。
6.空余防区，可接电阻（电阻一端接防区的“Z”端，一端接“GND”端），也可不接电阻。
7.移动探测器的软胶面向下安装，对着要监视的防区空间（只要检测到有人移动，LED灯就会亮，否则LED灯为灭的状态）。
8.主机箱的防拆开关引出的两根线不分正负但接防区的“Z”端最好串接一个电阻，另一端接防区的“GND”。
二、编程1.加电后，准备灯为绿色。
2.进入编程命令：按“012345*0#”，此时“准备”“布防”“服务”三灯亮，表示进入编程状态。
3.输入命令结束后按“#”结束当前项编程，继续下一项编程。
4.退出编程状态：按“*”“#”即可退出编程状态。
5.断电后在加电即可生效。
6.编程过程中，不要管指示灯的状态，只要提示音正常即可继续对下一项地址编程。
三、恢复初始值（一般用于编程混乱后使用）断电后用跳线短接“DEFAULT”的两脚不放，然后加电，大约5秒后（此时键盘灯会有变化）松开短接触点即可恢复初始值。
四、常用编程命令（以236 plus Ⅱ为例，其它型号请参考相应说明书）1.默认参数2.安装员密码编程3.用户密码编程（及布防和撤防时输入的密码）4.控制主机时间编程5.回路防区控制编程（重要）重点说明：1．某银行的探测器防区配置：1-5防区为墙面及自助机柜震动探测器，6-7防区为自助机门磁，8防区为紧急按钮，9防区为防盗门的门磁，10防区以后为红外探测器，空余防区均接了电阻。

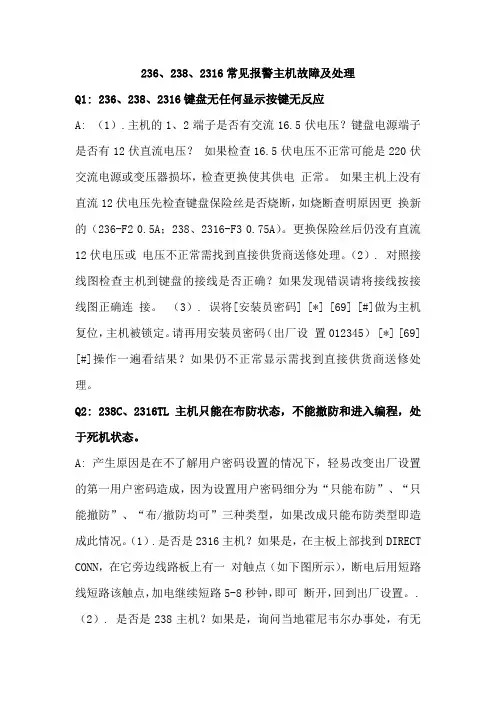

236、238、2316常见报警主机故障及处理Q1: 236、238、2316键盘无任何显示按键无反应A: （1）.主机的1、2端子是否有交流16.5伏电压？键盘电源端子是否有12伏直流电压？如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。
如果主机上没有直流12伏电压先检查键盘保险丝是否烧断，如烧断查明原因更换新的（236-F2 0.5A；238、2316-F3 0.75A）。
更换保险丝后仍没有直流12伏电压或电压不正常需找到直接供货商送修处理。
（2）. 对照接线图检查主机到键盘的接线是否正确？如果发现错误请将接线按接线图正确连接。
（3）. 误将[安装员密码] [*] [69] [#]做为主机复位，主机被锁定。
请再用安装员密码（出厂设置012345） [*] [69] [#]操作一遍看结果？如果仍不正常显示需找到直接供货商送修处理。
Q2: 238C、2316TL主机只能在布防状态，不能撤防和进入编程，处于死机状态。
A: 产生原因是在不了解用户密码设置的情况下，轻易改变出厂设置的第一用户密码造成，因为设置用户密码细分为“只能布防”、“只能撤防”、“布/撤防均可”三种类型，如果改成只能布防类型即造成此情况。
（1）.是否是2316主机？如果是，在主板上部找到DIRECT CONN，在它旁边线路板上有一对触点（如下图所示），断电后用短路线短路该触点，加电继续短路5-8秒钟，即可断开，回到出厂设置。
. （2）. 是否是238主机？如果是，询问当地霍尼韦尔办事处，有无芯片可换，如有可更换，恢复正常。
如果办事处没有芯片，请尽快联系直接供货商送修。
（3）. 是否是236主机？如果是，询问当地霍尼韦尔办事处，传真236主机复位的图示说明。
Q3: 236主机加2个LED键盘后，每个键盘地址也都分别设定，但2个键盘都不能正常工作（单独使用1个键盘时没问题）。
A: 断电后重新启动，或使用安装员码+ * 68 #复位？一般就没问题可以正常使用。
236主机编程速成一、 操作：布防、撤防：密码＃ 旁路：密码旁区号 #取消记忆：＊１＃ 复位：密码＊６８＃ 关键盘音：*51#例如：布防、撤防：１２３４＃ 旁路：１２３４ ３ # 取消记忆：１２３４＊１＃ 复位：１２３４＊６８＃ 二、 编程：1．进入编程：０１２３４５*０ # 2．退出编程：* #3．密码部分： ０１__ __ __ __ # 密码必须四位……4．通讯部分： ０Ａ５３５３#０ B 六 位 用 户 帐 号 ＃ ０ C ＃ ０ D Ｅ ０ ０ ０ ０ # ０ F ＃ １０ Ｅ ０ ０ ０ ０ # １２ # １３ Ｅ ０ ０ ０ ０ # 5．一防区 １Ｄ二防区 １Ｅ １ １ １ ２ ２ ０ # 三防区 １Ｆ １ １ １ ２ ２ ０ # 四防区 ２０ １ １ １ ２ ２ ０ # 五防区 ２１ １ １ １ ２ ２ ０ # 六防区２２ １ １ １ ４ ２ ０ #一、操作：布防、撤防：密码#，旁路：密码)取消记忆：*1# ，复位：密码*68#例如：布防、撤防：１２３４＃旁路：１２３４３ # 取消记忆：１２３４＊１＃复位：１２３４＊６８＃二、编程：１．进入编程：２．退出编程：* #３．密码部分：０１ C １ __ __ __ __ # 密码开头必须为1，写够5位，若为4位，以*4作为1位结束；……4.通讯部分：０００１２第7位_Ｅ００００#１4 __ 前６位__１5第7位Ｅ００００ #5.防区部分：2 １ 2 １ __ __3 #五防区２3 １ 2 １ __ __ 3 #六防区２4 １ 2 １ __ __ 3 #七防区２5 １ 2 １ __ __ 3 #八防区２6 １ 2 １ __ __ 3 #一、操作：布防、撤防：密码#，旁路：密码# (bypass 为右下角的键) 取消记忆：*1# ， 复位：密码*68# 二、编程： 1. 进入编程：０１２３４５*０ # 2． 退出编程：* #3．密码部分：０１ C __ __ __ __ # 5位,若少于5位,以*4作为1位结束,后填0；…… 4.通讯部分： ０Ａ 5 5 5 5 # 0 B 0 1 1 1 0 8 #2 F 0 0 0 1 0 #０C__ 六 位 帐 号 __ ０D__ 前 ６ 位 __ ０E 第7位_Ｅ ０ ０ ０ １１__ 前 ６ 位 __ １２第7位_Ｅ ０ ０ ０ １4 __ 前 ６ 位 __ １5第7位 Ｅ ０ ０ ０ ０ #5.防区部分：一防区 １ 2 １ __ __ 3 #二防区 2 0 １ 2 １ __ __ 3 #三防区 2 1 １ 2 １ __ __ 3 # 十防区 4 A １ 2 １ __ __ 3 # 四防区 ２2 １ 2 １ __ __ 3 # 十一防区 4 B １ 2 １ __ __ 3 # 五防区 ２3 １ 2 １ __ __ 3 # 十二防区 4 C １ 2 １ __ __ 3 # 六防区 ２4 １ 2 １ __ __ 3 # 十三防区 4 D １ 2 １ __ __ 3 # 七防区 ２5 １ 2 １ __ __ 3 # 十四防区 4 E １ 2 １ __ __ 3 # 八防区 ２6 １ 2 １ __ __ 3 # 十五防区 4 F １ 2 １ __ __ 3 # 九防区 4 9 １ 2 １ __ __ 3 # 十六防区 5 0 １2 １ __ __3 #。
CK报警主机操作说明布防（即开启报警主机）键入密码#1 确保绿色指示灯READY亮。
如果绿色指示灯READY熄灭，某红色区域（ZONE）指示灯亮，表明该保护区域内被入侵（如门窗忘记关闭，有人在探头监视的区域内活动等）。
2 键入数学密码及#如密码为1234，由输入1234#，#表示输入。
每个键入间间隔时间不得超过5秒，否则键盘会“嘀嘀嘀嘀嘀”连续5声表示输入无效。
须重新输入。
3 红色指示灯ARM亮。
同时键盘“嘀—嘀—嘀”提示用户退出。
（236键盘缺省为无提示音）。
退出延时时间快结束时，“嘀-嘀-嘀”越发紧促。
二、撤防（即关闭报警主机）键入密码#从正常入口进入时，键盘会“嘀-嘀-嘀”提示用户输入密码。
如果在特定的时间内还不输入正确的密码，报警主机则以为是非法入侵，警号大作，并向接警中心发送警情。
三、人为误报（如不慎触发紧急按钮）键入密码#请不要紧张，输入密码可关闭警号。
报警主机自动向报警中心发送用户取消报告。
中心人员根据取消报告即可知道为误报。
四、每次报警后，消除报警记忆键入＊1#报警后，该防区的指示灯一直处以闪烁状态。
键入*1#可予消除。
五、旁路某一防区密码BYPASS防区号#如某一防区发生故障或该防区一直有人在活动，可以在布防之前把该防区旁路，而使其它防区处以警戒状态。
BYPASS为最右下角的按键。
注意：被旁路的防区不受保护。
六、解除旁路某一防区密码BYPASS防区号#七、修改密码若您想要改密码，并使原密码作废，改法如下：236/2316主机：原密码＊0# 1# 新密码# 新密码# ＊#，新密码为任意4位数。
238主机：原密码＊0# 新密码# 新密码#＊#。
新密码必须是开头为1的2~5位数。
八、指示灯的含义及故障判别POWER：电源灯，表示交流电供电正常ARM：布防灯，表示系统处于布防状态READY：表示防区都处于正常状态，可以布防SERVICE：故障灯，具体含义见下表。
故障灯亮时不影响主机正常使用。
霍尼韦尔（honeywe11）1040温控仪中文阐明书1、面板阐明DC1O1ODC1020 DC1030 DC10401.1七段显示屏PV：过程值（ProCeSSVa1U6）,红色4位显示。
SV：设定值（settingva1ue）,绿色4位显示。
1.21EDOUT1：第一路输出（OUtPUt1）,绿色灯OUT2：第二路输出（OUtPUt2）,绿色灯AT:自整定（AutoTuning）,黄色灯PRO：程序运行中（Program）,黄色灯A11：第一路报警（A1armI）,红色灯A12：第二路报警（A1arm2）,红色灯A13：第三路报警（A1arm3）,红色灯MAN：手动，黄色灯*注意:当发生故障（E1Tor）时，MAN灯亮，输出比例归零。
