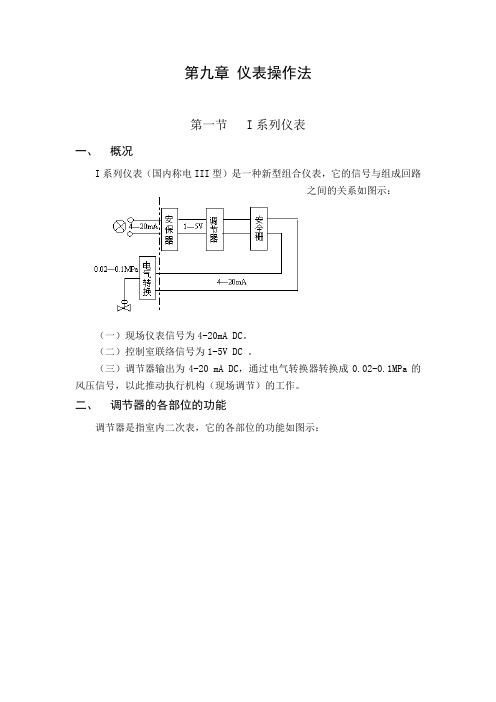

第九章仪表操作法第一节I系列仪表一、概况I系列仪表（国内称电III型）是一种新型组合仪表，它的信号与组成回路之间的关系如图示：（一）现场仪表信号为4-20mA DC。
（二）控制室联络信号为1-5V DC 。
（三）调节器输出为4-20 mA DC，通过电气转换器转换成0.02-0.1MPa的风压信号，以此推动执行机构（现场调节）的工作。
二、调节器的各部位的功能调节器是指室内二次表，它的各部位的功能如图示：1、指示表：指标表为0-100毫米的大表头，有二种刻度，等分和开方刻度，指示测量值和给定值。
2、给定针；多为黑色指针，指示给定值大小。
3、测量指针：红色指针，指示由变送器来的测量值的大小。
4、输出指示表：也称阀位指示表，指示室内调节器的输出信号0-100刻度，对应风压0.02-0.1MPa。
5、硬手动操作杆：硬手动操作杆是在硬手动时来改变输出值的。
6、软手动按键：软手动操作时，对应切换开关（MAN，软手动键向左或向右，则改变输出信号，软手动操作分两档，重按输出6秒全程，轻按全程输出100秒。
7、记忆指针：用于记忆输出信号的限幅值。
8、输出指示针：输出信号大小，也就是指阀位开度大小的。
9、自动→手动切换开关；用来选择调节器的工作状态，分为自动（AUTO）、软手动（MAN）、硬手动（HAND）三位切换。
10、给定轮：给定轮（SET）在内给定时（相应表芯内的开关要置于LOCAL 的位置）拔动手轮即改变给定值的大小。
11、外给定指示灯：（REM）内装一指示灯，当开关置于REMOTE位置时，指示灯亮。
表示外给定状态。
12、流程牌：当仪表本身带报警系统时，内装指警灯泡，否则没有。
13、输入报警记忆指针：记忆仪表输入报警设定值，两针可上下移动，分别记忆上限、下限报警值。
三、 表蕊的有关部分功能表蕊的有关部分功能如图示：1、 内给/外给（LOCAL －内给REMOTE －外给）开关：调节器的给定状态选择用此开关。
