仪表基础知识1、测量误差概念1.1、误差的分类按误差数值表示的方法分为：绝对误差、相对误差、引用误差；按误差出现的规律分为：系统误差（规律误差）、随机误差（偶然误差）、疏忽误差（粗大误差）1.2、真值与约定真值（近似真值）、相对真值（标准表示值）1.3、仪表的精度等级是指基本误差（仪表在规定参比工作条件下，即标准工作条件下的最大误差）的最大允许值，精度=（最大误差/测量范围）*100%2、化工过程仪表的分类2.1、按读取测量值的位置可分为：就地测量仪表（如就地压力表、温度计、液位计、流量计等）和远传信号测量仪表（各类变送器、位置开关等）2.2、按测量参数性质可分为：分析、流量、物位（液位）、压力、温度、电量、机械量等3、分析仪表3.1、按分析目的分为：安全检测报警分析仪（可燃、有毒气体检测）、成分分析仪表3.2、成分分析仪的分类：离线分析仪（分析室仪器）、在线分析仪（COD分析仪、PH计、F离子分析仪等）4、流量测量4.1、流量的概念：是指单位时间内流过管道某一截面的流体数量。
分为体积流量和质量流量，质量流量M=体积流量Q *流体密度ρ。
质量流量的常用单位有：kg/h、t/h等，体积流量的常用单位有：l/h、m3/h 等。
4.2、流体流动状态的分类：A、层流（雷诺数Re〈2300） B、过渡流（2300〈Re〈4000） C、紊（湍）流（雷诺数Re〉4000）。
雷诺数是指流体惯性力与粘性力的比值。
4.3、与流体有关的物理参数：温度、压力、密度、粘度、速度、流量等。
4.4、流体的密度与温度、压力的关系：气体的密度随温度的升高而减小、随压力的增大而增大，液体的密度主要随温度升高而减小、而与压力关系不大。
4.5、流量测量仪表种类有：涡街流量计、金属管转子流量计、孔板节流装置流量计、锥形管流量计、威力巴流量计、楔式流量计、质量流量计、电磁流量计等。
4.6、流量计的分类流量测量方法和仪表的种类繁多,分类方法也很多。

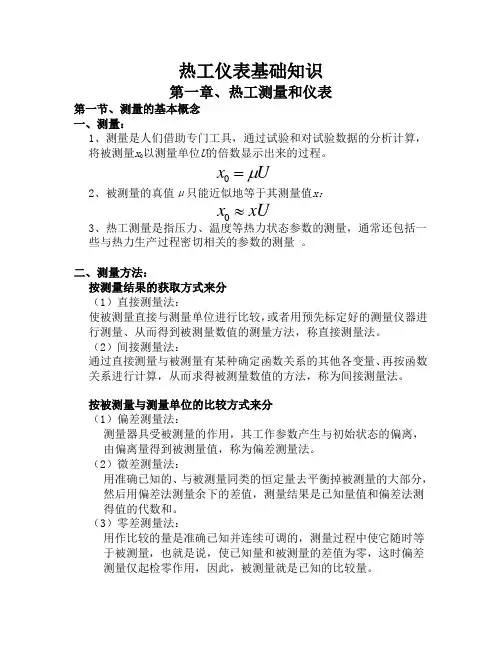

热工仪表基础知识第一章、热工测量和仪表第一节、测量的基本概念一、测量：1、测量是人们借助专门工具，通过试验和对试验数据的分析计算，将被测量x 0以测量单位U 的倍数显示出来的过程。
2、被测量的真值μ只能近似地等于其测量值x ：3、热工测量是指压力、温度等热力状态参数的测量，通常还包括一些与热力生产过程密切相关的参数的测量 。
二、测量方法：按测量结果的获取方式来分（1）直接测量法：使被测量直接与测量单位进行比较，或者用预先标定好的测量仪器进行测量、从而得到被测量数值的测量方法，称直接测量法。
（2）间接测量法：通过直接测量与被测量有某种确定函数关系的其他各变量、再按函数关系进行计算，从而求得被测量数值的方法，称为间接测量法。
按被测量与测量单位的比较方式来分（1）偏差测量法：测量器具受被测量的作用，其工作参数产生与初始状态的偏离，由偏离量得到被测量值，称为偏差测量法。
（2）微差测量法：用准确已知的、与被测量同类的恒定量去平衡掉被测量的大部分，然后用偏差法测量余下的差值，测量结果是已知量值和偏差法测得值的代数和。
（3）零差测量法：用作比较的量是准确已知并连续可调的，测量过程中使它随时等于被测量，也就是说，使已知量和被测量的差值为零，这时偏差测量仅起检零作用，因此，被测量就是已知的比较量。
0x U μ=0x xU≈三、测量误差测量误差是被测量参数的测量值x 与其真值μ的之差。
真值常用的方法有：（1）用标准物质（标准器）所提供的标准值，例如水的三相点。
（2）用高一级的标准仪表测量得到的值来近似作为真值。
（3）对被测量进行N 次等准确度测量，各次测量值的算术平均值近似为真值。
N 越大，越接近真值。
常见的测量误差表达方式：1.绝对误差2.实际相对误差 3．标称相对误差 4.折合误差折合误差一般用于比较测量仪表的优劣。
折合误差也称引用误差。
四、测量系统为了实现一定的测量目的，将测量设备按一定方式进行组合的系统称为测量系统，也称检测系统。
