气质联用仪现场培训手册

气质联用仪现场培训手册
4
Agilent 7890 / 5975C -GC/MSD 现场培训教材 5. 在 上图Instrument Control/仪器控制界面下，单击View/视
图菜单，选择Tune and Vacuum Control/调谐及真空控制进入 调谐与真空控制界面, 在Vacuum/真空菜单中选择Vacuum Status/真空状态，观察真空泵运行状态
5
Agilent 7890 / 5975C -GC/MSD 现场培训教材 视图菜单，选择 Tune and Vacuum Control/调谐及真空控制 进入调谐与真空控制界面。 4. 单击 Tune/调谐菜单,选择 Autotune/自动调谐或 Gain autotune/ 增益自动调谐,进行调谐,调谐结果自动打印。
14
进样器参数设定
Agilent 7890 / 5975C -GC/MSD 现场培训教材
点击“
”图标，进入进样器参数设定画面。 点击“Front
Injector/前进样器”或“Back Injector/后进样器”按钮，进入参数
设定画面。选中进样体积（如 1ul）
PreInj—进样前，PostInj-进样后；Volume（ul）—清洗的体积 ； Sample Wash—用样品洗针次数； Solvent A Wash—溶剂 A 洗针 的次数；Solvent B Wash—溶剂 B 洗针的次数；Pumps—赶气泡抽 吸的次数，5-6 次左右即可。
数据采集方法编辑:
开始编辑完整方法 从“Method/方法”菜单中选择“Edit Entire Method/编辑完整方法” 项，如下图所示，选中除“Data Analysis/数据分析 ”外的三项， 点击“OK/确定”，进入下一画面。

气质联用仪培训试题

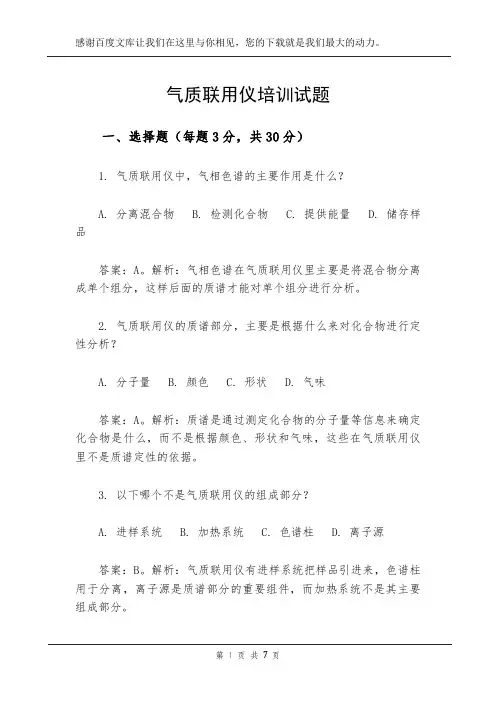

气质联用仪培训试题

气质联用仪培训试题一、选择题（每题3分，共30分）1. 气质联用仪中，气相色谱的主要作用是什么？A. 分离混合物B. 检测化合物C. 提供能量D. 储存样品答案：A。

解析：气相色谱在气质联用仪里主要是将混合物分离成单个组分，这样后面的质谱才能对单个组分进行分析。

2. 气质联用仪的质谱部分，主要是根据什么来对化合物进行定性分析？A. 分子量B. 颜色C. 形状D. 气味答案：A。

解析：质谱是通过测定化合物的分子量等信息来确定化合物是什么，而不是根据颜色、形状和气味，这些在气质联用仪里不是质谱定性的依据。

3. 以下哪个不是气质联用仪的组成部分？A. 进样系统B. 加热系统C. 色谱柱D. 离子源答案：B。

解析：气质联用仪有进样系统把样品引进来，色谱柱用于分离，离子源是质谱部分的重要组件，而加热系统不是其主要组成部分。

4. 气质联用仪在分析挥发性有机物时，通常采用哪种进样方式？A. 直接进样B. 顶空进样C. 固相微萃取进样D. 以上都可能答案：D。

解析：直接进样、顶空进样和固相微萃取进样在分析挥发性有机物时都可能被气质联用仪采用，具体取决于样品的性质等因素。

5. 在气质联用仪中，色谱柱的温度对分离效果有什么影响？A. 温度越高分离越好B. 温度越低分离越好C. 合适的温度才有好的分离效果D. 没有影响答案：C。

解析：如果温度过高或者过低都不利于分离，只有合适的温度才能让不同的化合物在色谱柱里按合适的速度移动从而达到好的分离效果。

6. 气质联用仪中，质谱图中的峰高代表什么？A. 化合物的浓度B. 化合物的纯度C. 离子的强度D. 离子的种类答案：C。

解析：质谱图中的峰高反映的是离子的强度，而不是化合物的浓度、纯度或者离子的种类。

7. 以下哪种化合物在气质联用仪分析前需要进行衍生化处理？A. 有机酸B. 烷烃C. 烯烃D. 炔烃答案：A。

解析：有机酸由于其性质，在气质联用仪分析前常常需要进行衍生化处理，而烷烃、烯烃和炔烃一般不需要。

安捷伦气质联用仪培训教材培训课件

安捷伦气质联用仪培训教材培训课件
气质联用仪结构
气质联用仪的工作原理是将样品通过进样口引入气相色谱柱，通过加热器加热使样品中的组分分离。随后，通过接口将气相色谱的流出物引入质谱中，利用离子源将组分离子化。接着，在质量分析器中，离子根据其质荷比被分离并传递到检测器中，最终通过计算机控制系统进行数据处理和输出。
工作原理
应用范围
气质联用仪广泛应用于化学、生物、环境、医药等领域，可用于复杂混合物的分离和分析，如环境污染物、药品成分、食品添加剂等。
检查仪器硬件和试剂，确保无问题。如有问题，进行维修或更换。
仪器灵敏度下降
检查仪器老化情况和试剂质量，如有问题更换。
仪器出现突然故障
关闭仪器，检查过热或过载情况。如有问题，进行维修或更换。
仪器使用中突然停电
关闭仪器，等待电力恢复。如有问题，联系维修人员。
仪器使用中试剂问题
更换试剂，确保无质量问题。如有问题，联系维修人员。
气质联用仪谱图解析及化合物鉴定方法
VS
以实际样品为例，介绍气质联用仪在药物代谢、环境监测等领域的应用，展示数据分析的过程和结果。
解析思路
解析思路包括样品前处理、仪器条件设置、数据采集、数据处理、谱图解析、化合物鉴定等步骤。对于每个步骤，都需要注意细节和技术要领，以保证分析结果的准确性和可靠性。
数据分析实例
气质联用仪的清洗与校准方法
常见故障预防措施定期检查仪器电源和线路连接是否正常。避免使用不合适的试剂和样品，以免损坏仪器。及时记录仪器使用和维护情况，以便出现问题时快速找到原因。建议为仪器提供良好的工作环境，如稳定的电源、适宜的温度和湿度。培训操作人员正确使用和维护仪器，避免错误操作导致损坏。建议定期进行预防性维护计划，以确保仪器正常运行和延长使用寿命。
安捷伦气质联用仪培训教材培训课件

安捷伦气质联用仪培训教材培训课件

安捷伦气质联用仪培训教材培训课件

气质联用仪能够分析挥发性有机化合物、有 机酸、有机胺等有机化合物
可分析环境样品中挥发性有机物、农药残留 等
食品和农产品分析
制药和化妆品分析
可分析食品和农产品中的农药残留、添加剂 等
可分析药物和化妆品中的成分和杂质
03
使用安捷伦气质联用仪的安全操作规程
仪器的正确操作步骤
仪器电源的连 接
确保仪器电源线连接良 好，电源电压稳定，避 免仪器突然断电或电源 波动影响仪器性能。
数据处理与分析
对采集到的数据进行处理和分析，提取有用的分 析结果。
05
仪器性能优化和常见故障排除
仪器性能的优化技巧
优化气质联用仪的灵敏度和分辨率
01
通过调整仪器的真空度和进样口温度等参数，提高仪器的性能
。
优化气质联用仪的稳定性和耐用性
02
合理安排仪器的使用时间和使用频率，避免仪器过热或过载。
优化气质联用仪的操作便捷性和安全性
03
设计简单易行的操作步骤和安全防护措施，降低操作难度和风
险。
仪器常见故障的排除方法
故障一
进样后无响应：可能是由于进样针堵塞、色谱柱未连接或断裂、 检测器污染等原因引起的。
故障二
谱图异常：可能是由于仪器内部气路有漏气、离子源过热或污染 、真空系统工作异常等原因引起的。
故障三
重现性不好：可能是由于仪器未校准、色谱柱老化或污染、进样量 不准确等原因引起的。
VS
背景
气质联用技术是一种将色谱分离与质谱检 测相结合的分析方法，具有高分离度、高 灵敏度、高选择性等优点，被广泛应用于 化学、生物学、医学等领域。安捷伦气质 联用仪作为市场上的主流设备之一，具有 良好的稳定性和可靠性，被广大用户所认 可。

气质联用技术与应用高级培训班 PPT课件

气质联用技术与应用高级培训班 PPT课件
• GC-MS用于血、尿、体液或毛发中各种毒 品（如大麻、海洛因、可卡因等）或血、 尿中挥发性有机物（如甲醇、乙醇、氯 仿等）的控制，为疑难案件的鉴定和审 定，提供了有力的证据。另外，运动员 尿样中兴奋剂的检测和案件中安眠镇定 药物的检测和鉴定，GC-MS也是必备的手 段。
• 对样品的顶空固相微萃取的处理后，气质联用对 47份可卡因样品中的溶剂残留进行同时定性定量 的分析，提供了可卡因的全部化学特征，成为监 测各种不同可卡因的有效方法。
气质联用与气相色谱的区别
• GC-MS方法的定性参数增加，定性可靠。 • GC-MS检测灵敏度远高于气相的其他检测器。 • GC-MS可采用选择离子分离气相上不能分离的
化合物，降低噪音提高信噪比。 • 一般经验来说质谱仪器定量不如气相色谱。但
是采用同位素稀释和内标等技术GC-MS可以达 到较高精度的定量分析。
四、培训对象
• 各企事业单位、科研院所从事食品安 全、医药卫生、检验检疫、石油化工、 环境监测、竞技体育及法庭科学等行业 负责分析测试的技术人员，以及各大专 院校相关专业在校研究生及分析中心等 技术人员。
• 法庭科学中对燃烧、爆炸现场的调查，对各种案件现场 的各种残留物的检测，如纤维、呕吐物、血迹等检验和 鉴定，无一不用到GC-MS；
• 工业生产许多领域如石油、食品、化工等行业都离不开 GC-MS；
• 甚至竞技体育运动中，用GC-MS进行的兴奋剂检测起着越 来越重要的作用。
痕量污染物分析：
• 随着人类社会的不断发展，科学的不断进步， 人们对生存环境中的痕量污染物的分析研究越 来越重视。此类样品基体复杂，所含的未知组 分多，且多为痕量分析范围，GC-MS是目前环 境分析中判定未知化合物及其结构最有效的方 法。已广泛应用于大气、水、土壤、沉积物、 生物样品和化工产品等介质中各种有机污染物 的痕量检测、鉴定和证实。

气质联用培训班讲义

气质联用培训班讲义

农业部质检中心气质联用培训班讲义2004-03海南.海口农业部热带农产品质量监督检验测试中心前 言2004年3月农业部对所属的质检中心在海口中国热带农业科学院分析测试中心（农业部热带农产品质检中心）举办GC－MS农药残留检测的培训讲座。

由于参加讲座的人员基础各异，需要一个基本的专题讲座，我和主讲教授编写了这本讲义，其中不少内容是ctrl+C、ctrl+V的结果，感谢原著作者的辛勤劳动，谢谢！本讲义的组织和编写编者倾注了一定的心血（呵呵），力争能在较少的篇幅内给读者一个明晰的概念，由于作者水平的问题本讲义可能存在一些错误，欢迎批评指正，谢谢！为了不让自己的劳动失去价值，现提供给大家，希望能够多多交流，谢谢！编写人：Honic工作单位：农业部热带农产品质检中心E－mail：**************QQ:79070964目录一、质谱法概述 (1)二、质谱仪 (2)1．质谱仪的简介 (2)2．仪器构造 (2)2.1进样系统 (2)（1）色谱进样 (2)（2）其他进样系统 (2)2.2离子源 (3)（1）电子轰击离子源（EI） (3)（2）化学电离源（CI） (4)2.3 质量分析器 (7)（1）四极杆分析器（quadrupole mass filter） (7)（2）离子阱(ion trap) (8)2.4 真空系统 (9)2.5主要质谱仪分类 (9)3．基本参数 (11)4．离子的断裂规律 (12)4.1质谱图与质谱表 (12)4.2主要离子峰的类型 (13)（1）分子离子峰 (13)（2）准分子离子峰 (14)（3）碎片离子峰 (14)（4）重排离子峰 (14)（5）亚稳离子峰 (14)（6）同位素离子峰 (15)（7）多电荷离子 (15)4.3 分子离子的确认 (15)4.4 碎片离子和假分子离子 (17)4.5 应用实例 (17)4.6主要有机物的断裂规律（产生分子离子、碎片离子等的方式） (18)三、气质联用仪 (21)1．气质联用仪的特点 (21)2．计算机及软件的应用 (26)附录：12种农药EI标准谱图 (30)一、质谱法概述质谱法(Mass Spectrometry, MS)是利用电磁学原理，对荷电分子或亚分子裂片依其质量和电荷的比值（质荷比，m/z ）进行分离和分析的方法。

安捷伦气质联用仪培训


仪器调整
根据需要调整仪器参数， 如温度、压力、流量等。
优化方法
根据样品性质和目标化合 物，优化分析方法，提高 检测灵敏度和分辨率。
03
气质联用仪常见问题及解 决方案
仪器校准问题及解决方案
仪器校准问题
仪器校准是保证气质联用仪性能的重要环节，常见的问题包括校准不稳定、校 准曲线弯曲等。
解决方案
使用高质量的校准标准物，如安捷伦公司提供的标准气体；定期进行仪器校准 ，保证仪器准确性；遇到校准问题时，及时联系维修人员进行排查。
进样器
用于将样品注入进气质联用仪 中进行分离。
质谱仪
用于对分离后的组分进行鉴定 分析。
记录系统
用于记录色谱图、质谱图以及 其他数据。
气质联用仪实验流程
样品准备
选择合适的样品，进 行前处理，以便于注 入气质联用仪进行分 析。
仪器准备
检查气质联用仪的各 项指标是否正常，如 电源、气路等。
样品注入
将准备好的样品注入 进样器中。
气质联用仪主要通过以下步骤进行操作：将样品通过进样器注入进气相色谱柱，在 色谱柱中进行分离，将分离后的组分送入质谱仪中进行鉴定分析。
气质联用仪广泛应用于化学、医药、环保、食品等领域，可用于复杂混合物的分离 和鉴定分析。
气质联用仪结构组成
色谱柱
用于将混合物中的组分进行分 离。
检测器
用于对质谱仪鉴定后的组分进 行定量和定性分析。
总结词
药物代谢研究是气质联用仪的重要应用之一，通过研究药物 在体内的代谢过程，为新药研发、药物疗效和安全性评估提 供重要依据。
详细描述
药物代谢研究涉及药物的吸收、分布、代谢和排泄等过程， 气质联用仪能够对这些过程中产生的代谢物进行定性和定量 分析，进而揭示药物代谢的机制和规律。

安捷伦气质联用仪(Agilent-GCMS)培训教材

数据处理
对采集的数据进行预处理、峰识别、定量和定性分析等操作。
仪器维护与保养
日常维护
定期清洁仪器表面和检查进样针、色谱柱等部件的完好性。
定期保养
根据仪器使用情况，定期进行深度保养，如清洗进样口、更换色谱柱等。
04
GCMS实验操作流程
实验准备
仪器校准
确保气质联用仪经过专业校准，以保证实验结果的 准确性。
06
GCMS常见问题与解决方案
问题一：仪器启动故障
仪器无法正常启动
仪器启动时无任何反应，电源指示灯未亮起。
解决方案：检查仪器电源是否正常，电源线是否牢固连接。如问题仍未解决，联系 技术支持进行进一步检查。
问题二：样品导入失败
样品无法正常导入仪器
仪器显示样品导入失败，可能由于进样口堵塞或进样针问题。
07
培训总结与展望
培训收获与体会
掌握GCMS基本原理与操作
提高分析技能
通过培训，学员们深入了解了GCMS的工作 原理、仪器结构、操作流程以及维护保养 等方面的知识。
学员们通过实践操作，提高了对样品处理 、色谱图解析、谱图库检索以及定性定量 分析等方面的技能。
增强解决实际问题的能力
建立交流与合作平台
数据处理
对采集的数据进行适当的处理 ，如峰识别、峰面积计算等。
结果分析
根据实验目的和数据处理结果 ，进行深入的分析，得出结论 。
05
GCMS应用实例与解析
实例一：环境气体中挥发性有机物的检测
总结词
准确、高效、快速
详细描述
利用GCMS对环境气体中的挥发性有机物进行检测，如苯、甲苯、二甲苯等，具有准确度高、分离效果好、分析 速度快等优点，为环境监测和治理提供有力支持。

安捷伦气质联用仪培训教材培训课件

安捷伦气质联用仪培训教材培训课件xx年xx月xx日•气质联用仪基础知识•气质联用仪操作流程•气质联用仪维护保养•气质联用仪常见问题及解决方案目•气质联用仪使用注意事项•气质联用仪培训教材总结与展望录01气质联用仪基础知识气质联用仪是一种将气相色谱仪与质谱仪联接起来使用的仪器。

它能够将气相色谱仪分离的复杂化合物逐一送入质谱仪中进行检测，从而获得各组分的分子量、分子式、官能团等详细信息。

气质联用仪主要用于混合物中各组分的定性和定量分析，广泛应用于化学、医药、环保等领域。

气质联用仪简介气质联用仪基本原理接口的作用是将气相色谱仪分离的化合物逐一引入质谱仪中进行检测。

质谱仪通过离子源将引入的化合物电离成离子，然后利用磁场和电场将不同质量的离子分离，最后通过检测器获得各组分的详细信息。

气质联用仪的核心是接口技术，它将气相色谱仪与质谱仪连接起来。

气质联用仪的应用范围气质联用仪广泛应用于化学、医药、环保等领域。

在医药领域，它可以用于药物代谢、药物动力学等研究。

在化学领域，它可以用于研究化合物的结构、组成、反应机理等。

在环保领域，它可以用于研究大气、水、土壤中污染物的组成和含量。

02气质联用仪操作流程打开氮气钢瓶，将氮气压力调整至0.5MPa。

打开气质联用仪主机电源，启动仪器，进入开机流程。

等待仪器自检完毕，进入登录界面。

气质联用仪的开机流程气质联用仪的样品导入流程将待测样品放入自动进样器或手动进样器中。

设置自动进样器或手动进样器的进样时间和进样量。

根据待测样品的性质选择合适的色谱柱和质谱条件。

启动样品导入程序，将待测样品导入气质联用仪中。

启动气质联用仪的色谱和质谱系统，进行样品分析。

在分析过程中，实时监测仪器参数和数据，确保分析结果的准确性。

分析完毕后，保存数据并关闭气质联用仪的色谱和质谱系统。

气质联用仪的样品分析流程气质联用仪的关机流程关闭气质联用仪的主机电源。

关闭氮气钢瓶，释放剩余压力。

将气质联用仪的相关部件归位，整理好实验室环境。

气质联用仪器培训教材


质谱方法中既有总离子扫描，又有选择离子的时候，怎么计算？
• • •
总离子扫描时间0.2s，扫描间隔时间0.1s 。则一次完整的扫描需要0.3s。 选择离子弛域时间（dwell time）0.1s ，两次扫描之间的间隔时间0.02s，则 一次完整的扫描需要0.12s。 所以30秒内可以形成30秒/0.42秒=71个点。既是总离子色谱图上有71个点， 选择离子色谱图上有71个点。 所以选择离子越多，构成色谱图的点数越少。建立方法时要注意至少要有
Scan EI+ 1.61e5
6.28
0 6.05 6.10 6.15 6.20 6.25 6.30 6.35 6.40 6.45 6.50 6.55 6.60 6.65 6.70 6.75 6.80 6.85
Time
横坐标：质核比 纵坐标：吸收强度
%
152
190
153 76 75 77 63 126 94 101 61 68 73 110 113 122 81 87 151
Perkinelmer气质联用仪用户常见问题解答
根据用户来电整理的内容
那顺 PE色谱产品技术支持 北京
TurboMass Physical Components
真空腔
GC
传输线
离子源
质量分析器
检测器
分子涡轮泵
真空表
数据系统
机械泵
MS Electronics
1 软件主界面部分
项目文件夹都有哪些东西（了解文件管理办法）：
如何打开项目文件
我们的仪器有好几个人在用，如何将大家的分析内容分类？
• 可以建立不同的样品列表 sample list • 可以建立不同的项目文件（片子中这样颜色的问题都有超 级链接，在播放状态下单击就可）。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

组分自动识别
定性 自动/手动积分和扣除背景
自主开发的质谱软件
自建谱图库
自建谱图库
进行谱库检索定性分析
2021年4月24日4时46分
MS3000数据系统
定量
编辑组分属性 定量方法设置 标准曲线校正
自主开发的质谱软件
定量报告打印输出
多组份批处理定量分析
2021年4月24日4时46分
应用事例
1. 溶剂(己烷)中杂质分析 2. 牡丹香精的化学成分分析 3. 石油(C7-C12烷烃和烯烃混合物 )分析 4. 蔬菜和食品中农药残留量的确证分析 5. 电子产品中多溴联苯醚的分析 6. 三聚氰胺的确证分析 其它：
• 安装风扇：将风扇安装在相应位置上；SJ92025HA2风扇 在机箱后面，SJ1238HA2风扇在机箱底部分子泵下方
• 1.3 安装变压器：；在机箱底部相应位置安装MS-PT1-E 电源变压器（大）与MS-PT2-E加热保护变压器（小）；
• 1.4 安装开关电源：将SYN-10-0D5B型开关电源安装在安 装板的背面相应位置上；
（切记一定要对角拧，慢慢拧紧）
装配流程
• 2.5安装底座组焊：将No.328 Ø1.85*0.21（in）橡胶密封 圈放在底座组焊MS0053A85中，然后将底座组焊放在底 板组焊的相应位置上，用M4*10开槽圆头螺钉拧紧；
• 2.6安装插座：将No.122Ø1.12*0.103（in）橡胶密封圈套 在插座（16针）上，在底板组焊的相应位置上用螺钉固定。
装配流程
• 2.装配分析室壳体部分标样部分等
• 2.1安装真空规法兰：将连接板MS0053704安装在分析室 MS0053700两侧；将装好No.318 Ø0.975*0.21（in）橡 胶密封圈的真空规法兰（MS0053701）安装在分析室 MS0053700底部。
• 2.2安装75窗口：将No.330 Ø2.1*0.21（in）橡胶密封圈 安装在分析室（MS0053700）前端，将75窗口 （MS0053703）放在护板（MS0053702）内，然后安装 在分析室（MS0053700）前端，用M4*20螺钉固定。
质谱仪结构组成 进样系统
• 作用：将样品引入离子源 • 方式1：直接进样（气体、液体、固体） • 方式2：利用GC进样
质谱仪结构组成 离子源
• 作用：用某种电离方式将待测样品分子 （或原子）电离成离子（正离子、负离子、 分子离子、碎片离子、单电荷离子、多电 荷离子），并将离子加速、聚焦成为离子 束，送进质量分析器。
• 重排离子：分子离子裂解为碎片离子时， 某些碎片不仅仅通过键的简单断裂，而是 经过原子或基团重排后形成的离子。
分子离子峰 确定分子量
• 看分子离子峰与临近峰质量差应合理。分 子离子峰的左面不可能出现比分子离子峰 质量小3-14个质量单位的峰。
• 利用M+1峰的信息。某些化合物如醚、酯、 胺、酰胺等的分子离不稳定，但M+1 （捕获•H）峰却很大。
• 2.将部件用自来水冲洗干净，控干； • 3.用丙酮浸泡部件，然后超声波清洗器中超
声处理。 • 4.倒掉丙酮，取出部件然后用乙醇浸泡，超
声波清洗器中超声处理。
待装件清洗流程
• 5.取出部件，更换乙醇，超声波清洗器中超 声处理；直至部件干净为止。
• 6.再用棉签乙醇或丙酮仔细清洗螺丝孔内部 等不易清洗到的地方。
装配流程
• 2.3安装分析室：机箱组焊正放于工作台上， 将装好连接板、75窗口和真空规法兰的分 析室放在机箱组焊的衬板上。
• 2.4安装真空规和分子泵：用KF25卡箍将真 空规安装在真空规法兰上；用M8*30内六角 螺钉（带弹垫和垫片）穿过挂钩 （MS0053001），然后固定瓦里安TV-301 分子泵在分析室底部，用内六角扳手拧紧
学键断裂后形成的各种离子。
质谱常用术语
• 母离子：可进一步电离产生更小碎片的离 子，与子离子对应。
• 子离子：由母离子裂解而来的小碎片离子。 • 同位素离子：由样品中元素的同位素产生
的离子。如12C/13C=1.11
质谱常用术语
• M+1离子：分子离子在电离室内捕获一个 氢形成的离子或同位素分子离子。
质谱仪结构组成 检测器
• 作用：将通过质量分析器的离子转变成电 信号输出。
• 类型：直接测量；电子倍增器。
质谱常用术语
• 质荷比：离子质量与所带电荷的比值。 • 质谱图：离子碎片丰度对质荷比作图得到
质谱图。 • 分子离子：样品分子失去一个电子后形成
的质量与分子量相等的离子，M+。 • 碎片离子：由样品分子或分子离子发生化
金属四极杆
质量分析器 真空泵
检测器
电子倍增器
分子涡轮泵
MS3000 数据系统
数据系统
DS
MS
GC-MS 3100主要性能指 标
➢ 质 量 范 围： 1 ～ 1000 u
➢ 分 辨 本 领: 1.5 M ➢ 灵 敏 度: EI ，全扫描信噪比（OFN）
10Pg S/N ＞ 30：1 （RMS）
➢灵 敏 度: SIM和SCAN 两种采集模式
• 2.7 安装高压插针组件：将O型圈Ø5*1.9 和O型圈 Ø10*1.9套在插针组件和高压插座上，然后将插针组件和 高压插座，放在在底板组焊的相应位置上拧紧。
• 2.8安装：将No.378 Ø10.475*0.21（in）橡胶密封圈放在 分析室顶部细槽内，然后将底板组焊光滑面向下扣在分析 室顶部。
离子源 电离方式
• 电子轰击（EI） • 化学电离（CI） • 场致电离与场解析（FI、FD） • 电喷雾电离（ESI） • 大气压化学电离（APCI） • 快原子轰击（FAB） • 其它很多种
质谱仪结构组成
质量分析器
• 作用：使进入的具有不同质荷比（m/e） 的正离子（或负离子）进行分离，顺序到 达检测器。
• 1.8安装工控机外接口：（包括USB接口；显示器接口； 打印机接口；键盘鼠标接口；网线接口，其中网线接口要 用到MS0053113压板）
• 1.9安装机箱前罩：将GB308-77 S4钢球和（MS0053201） 弹簧装入（MS0053203）座里，用M5*5顶丝固定，然后 将座安装到MS0053200罩上，最后安装（MS0053202） 盖。
分子离子峰 确定分子量
• 利用M-1峰的信息。有些化合物特别是醛类 没有分子离子峰，但M-1(失去•H)峰却较大。
• 降低电子轰击源的能量，观察炙谱峰的变 化情况。逐渐降低电子流的能量，减少分 子离子的裂解。
分子离子峰 确定分子量
• 掌握分子离子峰稳定性规律：芳香环>共轭 链烯>脂环化合物>直链烷烃类>硫醇>酮> 胺>酯>醚>分支较多的烷烃类>醇。
质谱仪结构组成 质量分析器类型
• 射频：四极杆、离子阱 • 飞行时间 • 扇形磁场 • 傅立叶变换 • 其它
质量分析器类型 四极杆
• 四极杆质量分析器：有两组对称的电极组 成，每对电极上分别施加高频电压，改变 高频电压（电压扫描或频率扫描）可以选 择性使不同质量（质荷比）的离子通过， 到达检测器产生质谱信号。
前罩以及仪器后视接口图
装配流程
• 1.10布线：详见GC-MS3100交流布线总图 （MS0053000JL）；还有以下各导线束图：包括GCMS3100加热及铂电阻线导线束（MS0053641）、GCMS3100 SSR控制线导线束（MS0053643）、GCMS3100电磁阀控制线导线束（MS0053645）、GCMS3100保护板交流线导线束（MS0053647）、GCMS3100 18V输出线导线束（MS0053650）、GCMS3100灯丝电源线导线束（MS0053652）、GCMS3100 ±250V输出线导线束（MS0053653）、GCMS3100 36V输出线导线束（MS0053654）、GCMS3100灯丝控制线导线束（MS0053655）、GCMS3100离子源连接线导线束（MS0053656）、GCMS3100打拿极供电电源线导线束（MS0053657）。 。
装配流程
• 2.9安装RF震荡板：在底板组焊上表面相应 位置上，安装M3*30铜支柱；在上面安装 RF震荡板，在RF震荡板相应位置上安装屏 蔽盒（MS0053002）屏蔽盖（MS0053003） 以及卡环（MS0053065）。
装配流程
• 2.11安装连接机械泵：截取Ø16弹簧管 1.5m，一头接上 KF25卡箍转接接头（可预 先涂少许机械泵油），一头接KF10-16卡箍 转接接头。其中KF25卡箍转接接头这端用 KF25卡箍和TRP-12直联高速旋片式真空泵 相接；KF10-16卡箍转接接头这端用KF16 卡箍和瓦里安TV-301分子泵相接。
• 待补充
安装离子源图
装配流程
• 3.3安装倍增器组件： • 3.3.1电子倍增器（2300型），MS0053852
外壳以及MS0053851打拿极 • 3.4安装四极杆组件： • 3.4.1安装好的离子源用 M2*4内六角圆柱螺
钉固定到壳体（MS0053826）上 • 3.4.2壳体另一端装入前端瓷环MS0053830，
• 7.用无水乙醇冲洗部件。 • 8.将部件放烘箱中，200℃烘烤20-30分钟。 • 9.自然降至常温后，取出部件，然后放于自
封袋中封存 。
装配流程
• 1装配风扇变压器插座机箱垫脚工控机外接口
• 1.1按主机机箱装配清单核实部件数量以及质量；
• 1.2安装机箱垫脚：将机箱组焊倒放或侧放于工作台上， 将四个垫脚安装在相应位置上；
相应位置上用 M2*4内六角圆柱螺钉固定
装配流程
• 3.4.3再装入四极杆MS0053A81（对角线两 杆用导线接好）和后端瓷环MS0053831， 壳体相应位置上用 M3*8螺钉固定。
