如何选择合适的信号隔离器？信号隔离器选购注意事项信号隔离器是一种信号隔离装置，将输入单路或双路电流或电压信号，变送输出隔离的单路或双路线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。
信号在传输过程中会遇到各种各样的干扰，为保证信号稳定，使用信号隔离器尤为重要。
那哪个牌子的信号隔离器好？如何选购到抗干扰能力强、质量又好的隔离器呢？隔离器的选型应该根据现场仪表、控制系统或二次仪表的接口进行，目前自动化行业输入/输出信号的标准为：4～20mADC或者1～5VDC，当然也有一些特殊的输入/输出信号。
按照仪器仪表的接口分为：信号隔离类；一入多出隔离类；配电类；一入多出配电类；温度隔离变送类；无源隔离类；二线制隔离类；二线制配电类；二线制温度隔离变送类等类型。
在隔离器选型时除了要确定隔离器的功能、适应前后端接口外，还有精度、输出纹波、温度漂移、功耗、响应时间等许多参数需要谨慎选择，具体注意事项如下：1、精度隔离器的精度是非常重要的参数，精度的高低直接关系到隔离器能否正常使用。
隔离器的精度体现了隔离器的设计、制造水平。
用户在选用时应该选用精度高的产品。
2、输出纹波对隔离器精度产生影响的参数还有输出纹波。
输出纹波的产生是由于隔离器使用DC/DC电路对隔离器的工作电源进行隔离给隔离器内部电路供电，输入信号也要先使用DC/DC电路调制成交流信号然后经过隔离部分电路进行信号隔离，隔离后的信号经解调后再转换成直流信号输出。
以CPU为核心的隔离器也存在脉冲信号。
隔离器内部存在的这种高频的交流分量，就是产生输出纹波的原因。
这些高频的交流分量它们的频率一般都有几百KHZ、谐波较多，对信号的污染很难完全清除。
如果输出纹波较高，控制系统模拟量输入模板采集到信号的误差就大，对于高速输入的模拟量输入模板更是如此。
所以选择隔离器时应要求输出纹波的峰-峰值越小越好。
顺连电子的各种系列隔离器均采用高效的滤波电路，较好的抑制了输出纹波。

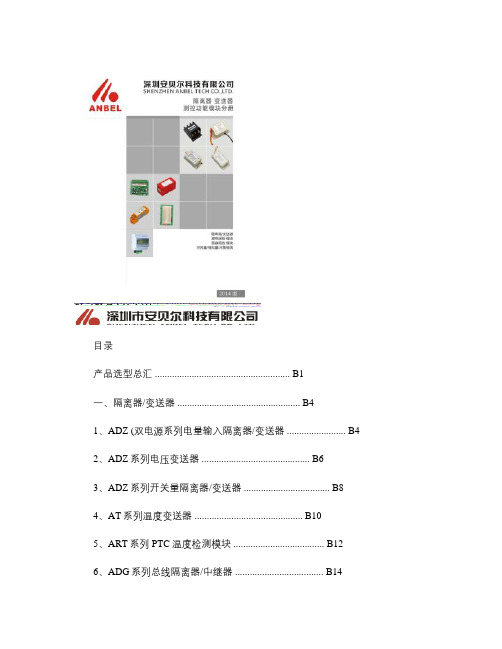

目录产品选型总汇 ....................................................... B1一、隔离器/变送器 .................................................. B41、ADZ (双电源系列电量输入隔离器/变送器 ........................ B42、ADZ系列电压变送器 ............................................ B63、ADZ系列开关量隔离器/变送器 ................................... B84、AT系列温度变送器 ............................................ B105、ART系列PTC温度检测模块 ..................................... B126、ADG系列总线隔离器/中继器 .................................... B147、CANbridge智能CAN网桥(总线隔离器/中继器 .................. B16二、漏电闭锁模块 ........................................ B181、ALDN2系列单电压等级漏电闭锁模块 ............................. B182、ALKN2系列双电压等级漏电闭锁模块 ............................. B20三、阻容吸收模块 ........................................ B221、ARC-11系列阻容吸收模块 ...................................... B22四、开关量/模拟量采集模块 .............................. B241、16开关量采集模块 ............................................ B242、32路开关量8路模拟量混合采集模块 ............................ B263、20路开关量20路模拟量混合采集模块 ........................... B28五、继电器模组 .......................................... B301、AK05-U5AG继电器模组 ......................................... B302、AK08-U8AG-PCB继电器模组 ..................................... B32六、多功能智能电参数检测系统 ............................ B341、AE2060-T01多功能智能电参数检测系统 .......................... B34附录B: 外形及安装结构 ................................. B36产品选型总汇1、隔离器/变送器1 ADZ (双电源系列电量输入隔离器/变送器 L98×W25×H46mm产品型号输入电源精度输出 ADZ-DV/DV(双电源DC 0~5V输入端:12V 输出端:24V 0.5%DC 0~5VADZ-DV/DA(双电源DC 4~20mAADZ-DA/DV(双电源DC 4~20mA DC 0~5VADZ-DA/DA(双电源DC 4~20mAADZ-DV/K(双电源可选额定值:DC 0~24V(继电器开关量2 ADZ系列交流电压变送器 L98×W25×H46mm产品型号可选量程电源精度输出 ADZ-***Va.c/5V AC 0~300V 24V 0.5%DC 0~5V 3 ADZ系列开关量隔离器/变送器 L98×W25×H46mm产品型号可选量程电源精度输出ADZ-**V/JK DC 0~36V 无 -- (继电器开关量 4 AT系列温度变送器L98×W25×H46mm产品型号可选量程电源精度输出 AT-A PT100: 0~700 ℃24V 0.5%DC 0~5V 5 ART系列PTC温度检测模块 L98×W25×H46mm产品型号输入电源精度输出ART-155-K PTC模块(155 ℃24V 1% (继电器开关量 6 ADG系列总线隔离器/中继器 L126×W71×H37.5mm产品型号输入电源精度输出ADG-CAN-A CAN2.0 CAN1端:12VCAN2端:24V-- CAN2.07 CANbridge智能CAN网桥(总线隔离器/中继器 L102.5×W149×H38mm产品型号输入电源精度输出 CANbridge CAN2.0 DC9V~30V -- CAN2.02、漏电闭锁模块1 ALDN2系列单电压等级漏电闭锁模块 L196×W90×H46mm产品型号可选电压等级电源精度输出ALDN2-**-1 36~3300V 24V 1% (继电器开关量 2 ALKDN2系列双电压等级漏电闭锁模块 L196×W90×H46mm产品型号可选电压等级电源精度输出ALKN2-**-1 36~3300V 24V 1% (继电器开关量3、阻容吸收模块1ARC-11系列单电压等级漏电闭锁模块产品型号外形尺寸电压等级可选量程ARC-11A(***A L103×W50×H58mm1140V 125A、250A、400A ARC-11B(***A L103×W70×H58mm4、开关量/模拟量采集模块1 16开关量采集模块 L100×W80×H27mm产品型号输入电源输出ACJ-16D/CANBUS/MJ-CANBUS16路开关量输入 24V CAN2.0 (16bit 2 32路开关量8路模拟量混合采集模块L151×W98.5×H22mm产品型号输入电源输出HL-CANDI32A0816 32路为开关量输入:(DC12V~24V4路为电流型直流模拟量:(4~20mA4路为电压型直流模拟量:(0~5V24V CAN2.0 (16bit3 20路开关量20路模拟量混合采集模块 L164×W106×H22mm产品型号输入电源输出HL-CANAI4016 20路为开关量输入:(DC12V~24V8路为电流型直流模拟量:(4~20mA12路为电压型直流模拟量:(0~5V24V CAN2.0 (16bit5、继电器模组1 AK05系列继电器模组 L110×W85×H61.5mm产品型号外形尺寸线圈额定电压触点容量 (阻性 AK05-U5AGL110×W85×H61.5mm DC24V AC250V@5A、DC30V@5A 1 AK05系列继电器模组L200×W85×H33mm产品型号外形尺寸线圈额定电压触点容量 (阻性 AK08-U8AG-PCBL200×W85×H33mm DC24V AC250V@5A、DC30V@5A6、多功能智能电参数检测系统1 AE2060-T01 多功能智能电参数检测系统(由三个产品构成产品型号外形尺寸电源备注AE2060-JD1-W(主机L76×W72×H63mm DC20~39V RS485通讯接口CT50-1140-1 (CT电流传感器L263×W98×H28mm--检测电流0~2000APT1-1140-1 (PT电压传感器L103×W70×H58mm--检测电压30~1140V一、隔离器/变送器1、ADZ (双电源系列电量输入隔离器/变送器1产品描述1输入为标准或非标准的工业控制信号;2输出为标准的工业控制信号或开关量;3线性好、精度高、低温漂零漂;4高隔离、高可靠、耐冲击;5本安和非本安电源分别供电,安全可靠,方便通过煤安认证;6外形尺寸L98×W25×H46mm。
隔离开关隔离开关的选型安装和使用需要注意哪些技术要点隔离开关的选型、安装和使用需要注意哪些技术要点隔离开关是一种常见的电力传输和配电系统中的重要设备。
它可以用于控制电流的开关设备，同时具备隔离功能，能够确保人员和设备的安全。
正确选型、安装和使用隔离开关对于保障电力系统的稳定性和安全性至关重要。
本文将针对隔离开关的选型、安装和使用过程，讨论需要注意的技术要点。
一、隔离开关的选型要点1. 额定电流和电压：根据电力系统的负荷需求，选取具备足够承载能力的隔离开关。
确保额定电流和电压的匹配度，避免过负荷运行。
2. 断口类型：根据不同的电力系统要求，选择合适的断口类型。
常见的断口类型有剪刀式断口、旋转式断口和推拉式断口等。
3. 隔离功能：确认隔离开关的隔离功能是否符合要求，能够有效切断电源并将设备与电源完全隔离。
此外，还需注意隔离开关隔离时的电弧情况，确保电弧不会造成危险。
4. 耐久性：选购耐用的隔离开关，提高设备的使用寿命。
同时，还需关注隔离开关的维修和更换便捷性，以方便后期维护。
二、隔离开关的安装要点1. 安装位置：隔离开关应安装在易于操作和维护的位置，方便人员进行操作，并确保设备连接线路的可靠性。
2. 固定和支撑：隔离开关需要进行稳固的安装和支撑，以确保设备运行期间的稳定性。
3. 连接线路：合理连接设备的输入和输出线路，遵循正确的接线方式。
确保连接的牢固性和导电性。
4. 接地：隔离开关需要接地，以消除设备静电和漏电。
确保接地设备的可靠性和良好导电性。
5. 绝缘：确保设备外围的绝缘材料完好无损，以避免漏电和电击。
三、隔离开关的使用要点1. 操作规程：操作人员应严格遵守隔离开关的操作规程。
操作前应熟悉设备的功能和工作原理。
2. 安全防护：操作人员应穿戴符合要求的安全防护装备，特别是防护眼睛和防护服等。
3. 操作环境：隔离开关应在干燥、通风和无易燃物的环境中使用，避免因环境问题导致设备故障或危险情况。
4. 定期维护：定期对隔离开关进行检查和维护，保持设备的正常运行。
信号隔离器选型标准：
信号隔离器的选型标准主要包括以下几个方面：
输入输出信号类型：根据实际需求选择合适的输入输出信号类型，如4-20mA、0-10V、0-5V等。

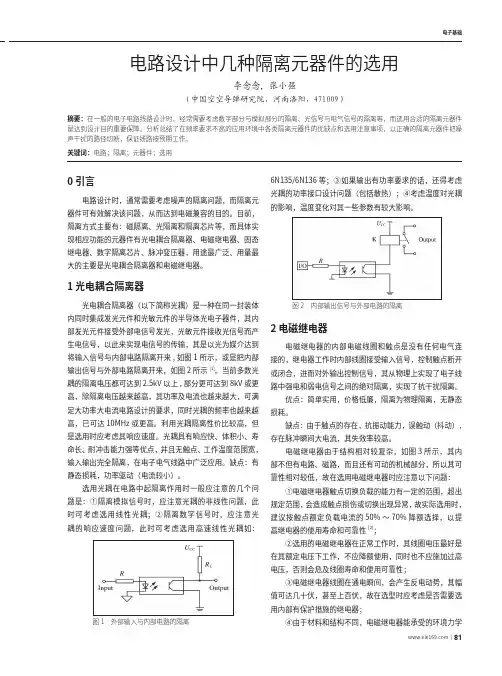

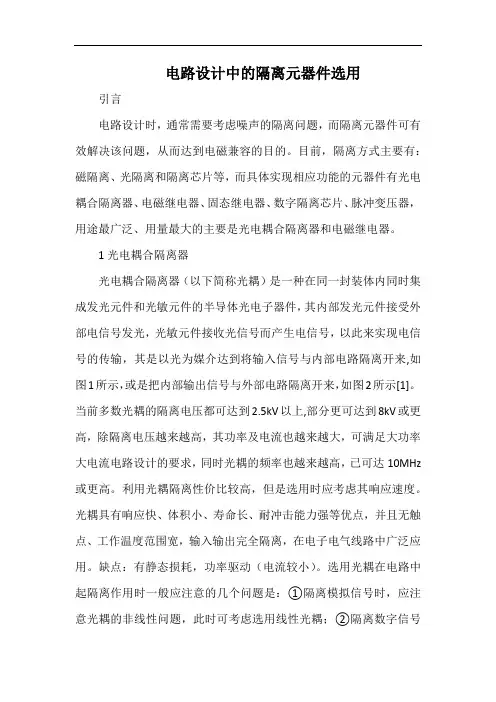

隔离方式：根据需要选择不同的隔离方式，如光电隔离、磁隔离、电容隔离等。
精度等级：根据实际需求选择合适的精度等级，以满足信号的传输精度要求。
供电电源：根据实际情况选择合适的供电电源，如直流电源、交流电源等。
接口类型：根据实际需求选择合适的接口类型，如接线端子、插头插座等。
防护等级：根据实际需求选择合适的防护等级，以确保信号隔离器在恶劣环境下的稳定性和可靠性。
品牌和质量：选择知名品牌和质量可靠的产品，以确保信号隔离器的性能和使用寿命。
隔离器选型要点
一．共模干扰抑制能力，隔离器优势先决条件。
隔离器在独有行业范围内，无论是温度隔离变送器、信号分配器、隔离配电器及电流、电压变送器等产品内，它们共有特点是端口之间要绝对电气隔离，也就是一次仪表、电源及采集设备之间没有任何电气连接，且要有一定隔离耐压范围，这是解决所谓设备之间“地”电位差的能力，（共模干扰抑制能力）一款最普通型隔离器也要具备1500V—2000V端口耐压时漏电流小于1mA，方能满足国内众多工业场合。
一些强电场环境或航空、航天测控领域要求会更高。
Paragon(帕罗肯公司)的PA、PR系列产品此方面有着独有优势，产品屏弃传统隔离方式，采用EMI方式，某些产品耐压已超过3000Vdc，已成功为国外某些厂家配套使用。
二．产品耗用电流及产品工作时损耗功率。
当今社会节能环保已是社会各行业倡导的主流，家用电器在此方面尤为突出，也是衡量产品优劣的一个重要指标。
但仪器仪表行业可能表现不是很突出，一般仪器仪表也就是几瓦至几十瓦，节能不是倡导主流。
但无用的损耗，将会对仪器仪表的使用寿命，工作稳定性带来诸多弊端。
隔离器因特殊作用，它是为了完善工业现场I/O插件的一类产品，在水泥、环保、冶金等恶劣工业环境下，为了更好对现场仪表信号采集，控制经常在系统集成时就配有专门的隔离柜。
此时将在一个隔离柜中，密集安装几十，上百的隔离类产品，当一只产品独立使用时，可能温差感觉不明显，但十只、一百只同时安装时，温度将明显不同。
有实验证明：
●1只功耗40mA隔离器在温度为25℃,空间1㎡的柜中测得温度是28.7℃;
●10只密集安装时温度是35.4℃;
●100只密集安装时温度是52.6℃;
可见产品温度和数量是成倍数关系的.
此时的问题就不仅是多耗用电流问题,而是直接影响产品使用寿命和参数的稳定,也就是
许多厂家对产品安装有要求的原因之一.那么问题如何解决?方法很多(扩大安装空间，增加散热装置等)但只能治标,不能治本.好的产品还要从产品自身低损耗设计开始.因为任何电子类产品，内部器件的寿命都和温度有很大关系，（如电容器在每增15℃-20℃时，使用寿命会减少1/3左右）。
我们要做的是，将产品多余损耗降到最低，单路产品的耗用电流在25mA内，而且因特殊隔离方式，我们产品能在-25℃-85℃时，保证极高稳定性。
（实验测得-25℃-85℃时产品满值仅变化≤1‰满值）
三．产品传输精度
一款隔离器产品要确保现场信号传输的精度，其中对隔离类产品提出一系列要求，首先对差模干扰抑制能力。
所谓差模干扰是信号在传输过程中受外界干扰源影响而叠加在信号上一些无用信号。
这些干扰信号严重时可对设备产生误动作和采集、控制不准确。
因工业环境的特殊地域，很难有效屏蔽和去除干扰源，因此对隔离类产品又提出此类问题。
对于热电偶及微小信号处理不光要增加一些降噪和滤除噪音手段外，还应选取用高精度、高稳定性的差分电路。
另外要保证整个信号传输精度对隔离类产品的自身转换，传输精度也有很高要求，包括产品本身稳定性，受外界干扰的影响，环境温度变化的影响，及信号的分辨率等诸多因素。
总之，在采用此类产品时，应从多方面综合考虑，不要让劣质隔离类产品成为你庞大系统中最薄弱的一个环节。
