模拟信号隔离器品种及选型方法

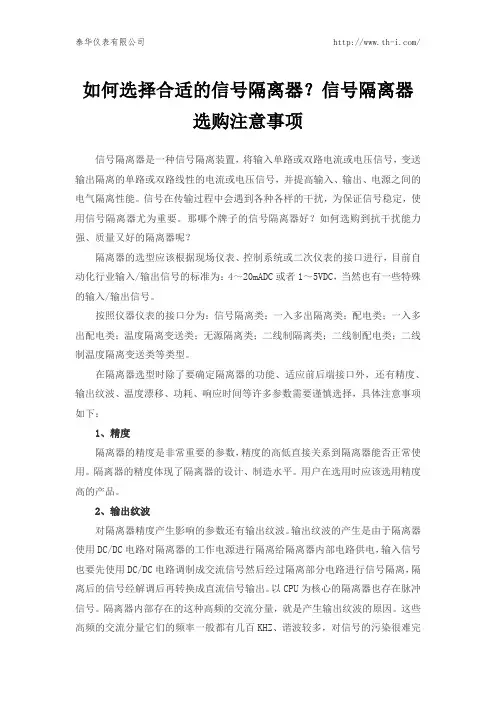

如何选择合适的信号隔离器？信号隔离器选购注意事项信号隔离器是一种信号隔离装置，将输入单路或双路电流或电压信号，变送输出隔离的单路或双路线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。

信号在传输过程中会遇到各种各样的干扰，为保证信号稳定，使用信号隔离器尤为重要。

那哪个牌子的信号隔离器好？如何选购到抗干扰能力强、质量又好的隔离器呢？隔离器的选型应该根据现场仪表、控制系统或二次仪表的接口进行，目前自动化行业输入/输出信号的标准为：4～20mADC或者1～5VDC，当然也有一些特殊的输入/输出信号。

按照仪器仪表的接口分为：信号隔离类；一入多出隔离类；配电类；一入多出配电类；温度隔离变送类；无源隔离类；二线制隔离类；二线制配电类；二线制温度隔离变送类等类型。

在隔离器选型时除了要确定隔离器的功能、适应前后端接口外，还有精度、输出纹波、温度漂移、功耗、响应时间等许多参数需要谨慎选择，具体注意事项如下：1、精度隔离器的精度是非常重要的参数，精度的高低直接关系到隔离器能否正常使用。

隔离器的精度体现了隔离器的设计、制造水平。

用户在选用时应该选用精度高的产品。

2、输出纹波对隔离器精度产生影响的参数还有输出纹波。

输出纹波的产生是由于隔离器使用DC/DC电路对隔离器的工作电源进行隔离给隔离器内部电路供电，输入信号也要先使用DC/DC电路调制成交流信号然后经过隔离部分电路进行信号隔离，隔离后的信号经解调后再转换成直流信号输出。

以CPU为核心的隔离器也存在脉冲信号。

隔离器内部存在的这种高频的交流分量，就是产生输出纹波的原因。

这些高频的交流分量它们的频率一般都有几百KHZ、谐波较多，对信号的污染很难完全清除。

如果输出纹波较高，控制系统模拟量输入模板采集到信号的误差就大，对于高速输入的模拟量输入模板更是如此。

所以选择隔离器时应要求输出纹波的峰-峰值越小越好。

顺连电子的各种系列隔离器均采用高效的滤波电路，较好的抑制了输出纹波。

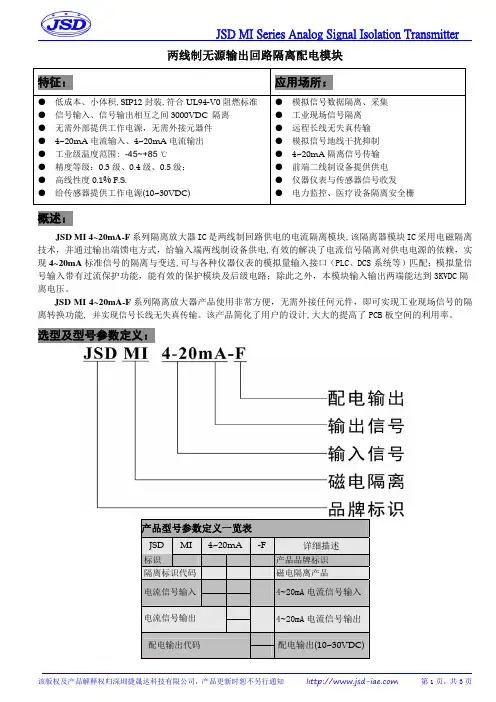

两线制无源输出回路隔离配电模块概述：JSD MI 4~20mA-F 系列隔离放大器IC 是两线制回路供电的电流隔离模块,该隔离器模块IC 采用电磁隔离技术，并通过输出端馈电方式，给输入端两线制设备供电,有效的解决了电流信号隔离对供电电源的依赖，实现4~20mA 标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口（PLC、DCS 系统等）匹配；模拟量信号输入带有过流保护功能，能有效的保护模块及后级电路；除此之外，本模块输入输出两端能达到3KVDC 隔离电压。

JSD MI 4~20mA-F 系列隔离放大器产品使用非常方便，无需外接任何元件，即可实现工业现场信号的隔离转换功能, 并实现信号长线无失真传输。

该产品简化了用户的设计,大大的提高了PCB 板空间的利用率。

选型及型号参数定义：特征：应用场所：● 低成本、小体积,SIP12封装,符合UL94-V0阻燃标准 ● 信号输入、信号输出相互之间3000VDC 隔离 ● 无需外部提供工作电源，无需外接元器件 ● 4~20mA 电流输入、4~20mA 电流输出 ● 工业级温度范围: -45~+85 ℃● 精度等级：0.3级、0.4级、0.5级； ● 高线性度0.1% F.S.● 给传感器提供工作电源(10~30VDC)● 模拟信号数据隔离、采集 ● 工业现场信号隔离 ● 远程长线无失真传输 ● 模拟信号地线干扰抑制 ● 4~20mA 隔离信号传输 ● 前端二线制设备提供供电 ● 仪器仪表与传感器信号收发● 电力监控、医疗设备隔离安全栅产品型号参数定义一览表JSDMI4~20mA-F 详细描述标识产品品牌标识 隔离标识代码磁电隔离产品电流信号输入4~20mA 电流信号输入 电流信号输出4~20mA 电流信号输出配电输出代码配电输出(10~30VDC)特性参数：引脚功能说明：信号输出类型 Pin 脚描述功能描述Pin 脚描述功能描述封装方式无源4-20mA1 配电输出Vo+ 7 空脚 单列 直插 12Pin2 电流输入Iin+ 8 空脚3空脚9 信号输出Io+ 4 空脚 10 信号输出Io+ 5 空脚 11 电源输入Vin+ 6空脚12电源输入Vin+接线应用图:特性标识 参数名称测试条件最小典型值最大单位隔离特性隔离电压 AC,50Hz,时间为1分钟, 湿度<70%,漏电流<1mA 3000 V(rms) 绝缘电阻 500VDC （输入与输出） 100 MΩ 传输特性增益温漂 ±35 ±50 ppm/℃ 非线性度±0.1 ±0.2 %FSR 信号输出电压范围 10 24 30 VDC 信号输入 电流 4 20 30 mA 信号输出 电流4 20 mA 负载能力 电流RL ≤（Us–5）/0.02 U s ：回路供电电压 250 Ω 频率响应 (小信号带宽)Io=20mA 50 Hz 信号输出纹波5 10 mV RMS 电源输 入特性工作电源 电压 ―― ―― ―― VDC 功耗 ―― ―― ―― W 范围―― ―― ―― % 其它特性焊接温度 焊点距外壳1.5mm,10秒 300 ℃ 工作环境温度 -45 85 ℃ 贮存环境温度 -55 105 ℃产品重量7.58gPCB布线尺寸说明：使用注意事项：1、使用前，请仔细阅读产品说明书，如有疑问，请与本公司技术支持或售后服务员联系；2、请不要将产品安装在危险区域使用，产品工作电源为直流电源，严禁使用220V交流电源给产品做为工作电源；3、产品质保3年，从发货之日计算，质保期间，产品正常使用过程中出现产品质量问题均由本公司免费维修或更换；4、严禁私自拆装产品，防止产品失效或发生故障；。

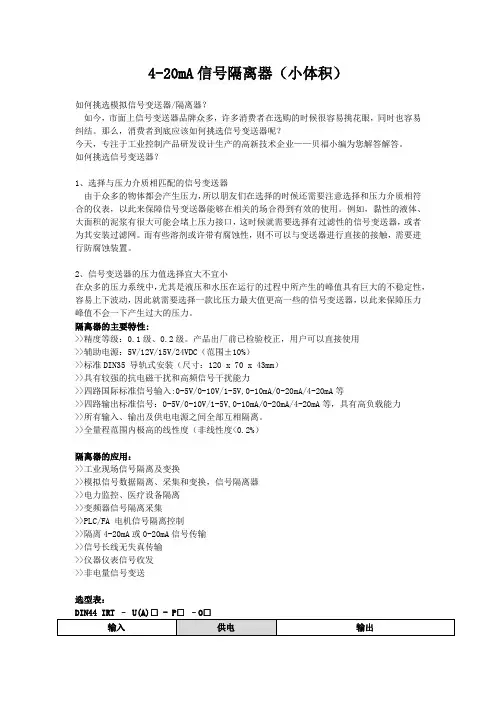

4-20mA信号隔离器（小体积）如何挑选模拟信号变送器/隔离器？如今，市面上信号变送器品牌众多，许多消费者在选购的时候很容易挑花眼，同时也容易纠结。

那么，消费者到底应该如何挑选信号变送器呢？今天，专注于工业控制产品研发设计生产的高新技术企业——贝福小编为您解答解答。

如何挑选信号变送器？1、选择与压力介质相匹配的信号变送器由于众多的物体都会产生压力，所以朋友们在选择的时候还需要注意选择和压力介质相符合的仪表，以此来保障信号变送器能够在相关的场合得到有效的使用。

例如，黏性的液体、大面积的泥浆有很大可能会堵上压力接口，这时候就需要选择有过滤性的信号变送器，或者为其安装过滤网。

而有些溶剂或许带有腐蚀性，则不可以与变送器进行直接的接触，需要进行防腐蚀装置。

2、信号变送器的压力值选择宜大不宜小在众多的压力系统中，尤其是液压和水压在运行的过程中所产生的峰值具有巨大的不稳定性，容易上下波动，因此就需要选择一款比压力最大值更高一些的信号变送器，以此来保障压力峰值不会一下产生过大的压力。

隔离器的主要特性:>>精度等级：0.1级、0.2级。

产品出厂前已检验校正，用户可以直接使用>>辅助电源：5V/12V/15V/24VDC（范围±10%）>>标准DIN35 导轨式安装（尺寸：120 x 70 x 43mm）>>具有较强的抗电磁干扰和高频信号干扰能力>>四路国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等>>四路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力>>所有输入、输出及供电电源之间全部互相隔离。

>>全量程范围内极高的线性度（非线性度<0.2%）隔离器的应用：>>工业现场信号隔离及变换>>模拟信号数据隔离、采集和变换，信号隔离器>>电力监控、医疗设备隔离>>变频器信号隔离采集>>PLC/FA 电机信号隔离控制>>隔离4-20mA或0-20mA信号传输>>信号长线无失真传输>>仪器仪表信号收发>>非电量信号变送选型表：DIN44 IRT – U(A)□ - P□–O□产品最大绝对额定值：Continuous Isolation Voltage （持续隔离电压）:3000VDC Junction Temperature （工作温度）:+85℃ Storage Temperature （存贮温度）:+150℃ 电源电压范围：±10%Vin注意：如果超出上述范围，产品可能会引起永久性损坏。

模拟量输入信号隔离器的类别————————————————————————————————作者：————————————————————————————————日期：模拟量输入信号隔离器的类别模拟量输入隔离器的品种比较多，从输入通道数来分有单路和双路，以及一路输入、二路输出信号分配功能的品种。

供电方式来分又有：回路供电型和独立供电型。

回路供电型回路供电型信号隔离器俗称无源信号隔离器，其输入输出均为二线，接线十分方便，它把dcs、plc或显示表提供电源经隔离给二线制变送器配电，同时，二线制变送器产生4-20mA信号隔离输入到DCS、PLC或显示表。

它特别适合于现场为二线制变送器，需要隔离输入到DCS、PLC系统或显示仪表，而输入设备的输入卡具有内部供电功能的场合，如图1。

图1但是无源信号隔离器有不足之处：1、无源信号隔离器相当于一个负载，经过隔离器在隔离两端之间有一个不大于6V的压降，因此它给二线制变送器配电工作电压会降低，一般要求变送器12V供电能工作。

例：供电24V，RL=250Ω，当20mA时，供给二线制变送器配电电压UO≈24V-0.02×RL-6≥13V，这样一般要求二线制变送器要在12V电压正常工作。

2、无源信号隔离器传输精度相对独立供电的隔离器要差一点，为0.4%F.S.，选用时要特别注意。

独立供电型这是最为常用的配二线制变送器的信号隔离器SWP9034A，它需要对隔离器独立供电，如图2。

其特点是：1、信号隔离器传输精度高，达到0.1％ F.S.。

2、信号隔离器SWP9034A接线方式灵活，可以接二线制变送器、三线制变送器或电流源信号，使用灵活方便。

3、电源、输入、输出之间完全隔离，保证高抗干扰性能。

图2一进二出信号分配隔离器在应用中，我们还会经常遇到将一个变送器信号接入两个或两个以上接收装置的情况，若采用串联环路，则环路中任一处开路都会造成整个环路上的仪表无信号，而且负载电阻之和很容易超过变送器的负载能力还必须保证两个负载信号之间参考点不一样，如图3。

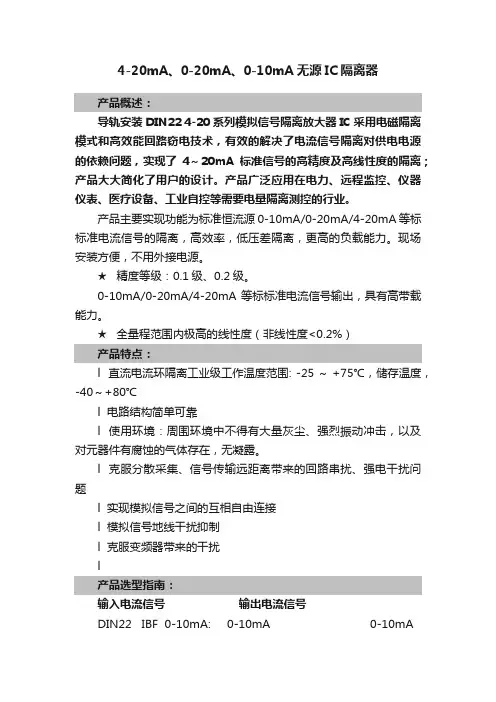

4-20mA、0-20mA、0-10mA无源IC隔离器
产品概述：
导轨安装DIN22 4-20系列模拟信号隔离放大器IC采用电磁隔离模式和高效能回路窃电技术，有效的解决了电流信号隔离对供电电源的依赖问题，实现了4～20mA标准信号的高精度及高线性度的隔离；产品大大简化了用户的设计。

产品广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等需要电量隔离测控的行业。

产品主要实现功能为标准恒流源0-10mA/0-20mA/4-20mA等标标准电流信号的隔离，高效率，低压差隔离，更高的负载能力。

现场安装方便，不用外接电源。

★精度等级：0.1级、0.2级。

0-10mA/0-20mA/4-20mA等标标准电流信号输出，具有高带载能力。

★全量程范围内极高的线性度（非线性度<0.2%）
产品特点：
l 直流电流环隔离工业级工作温度范围: -25 ~ +75℃，储存温度，-40～+80℃
l 电路结构简单可靠
l 使用环境：周围环境中不得有大量灰尘、强烈振动冲击，以及对元器件有腐蚀的气体存在，无凝露。

l 克服分散采集、信号传输远距离带来的回路串扰、强电干扰问题
l 实现模拟信号之间的互相自由连接
l 模拟信号地线干扰抑制
l 克服变频器带来的干扰
l
产品选型指南：
输入电流信号输出电流信号
DIN22 IBF 0-10mA: 0-10mA 0-10mA
DIN22 IBF 0-20mA: 0-20mA 0-20mA DIN22 IBF 4-20mA: 4-20mA 4-20mA。

模拟量信号隔离模块、模拟量信号隔离器产品型号：DATA-8301产品概述：模拟量信号隔离模块主要用于对各类4~20mA信号采集设备或控制设备进行隔离保护。

该隔离模块实现了电源、输入信号、输出信号的全面隔离，唐山平升模拟量信号隔离模块可有效消除串流、电磁、谐波等干扰信号、显著提高信号质量。

同时，该模块还兼具信号分配功能。

产品特点：1、兼容性强，可接入各种4~20mA输出的变送仪表。

2、两路隔离电压输出，可为变送仪表提供DC 12V/24V供电电源。

3、使用灵活，两种工作模式可任选：● 一进二出：1路4~20mA输入，2路 4~20mA输出。

● 二进二出：2路4~20mA输入，2路 4~20mA输出。

4、体积小巧，安装简便。

技术参数：● 供电电源：10V～30V DC。

● 负载电阻：0~250Ω。

● 外形尺寸：100x25.4x74mm（含接线端子尺寸）。

● 安装方式：导轨式。

● 工作环境：温度：-40～+85℃；湿度：≤95%。

TEST PROCEDURE OF LOAD FLUCTUATION TEST OF MODULATING CONTROL SYSTEM FOR BALCO EXPANSION PROJECT 4×300 MW THERMALPOWER PLANT印度BALCO扩建 4×300 MW燃煤电站工程模拟量控制系统负荷变动试验调试方案Aug. 20212021年8月ITEM NO.: BALCO-COMM-IP009Complied by:编写：Checked by:初审：Revised by:审核：Approved by:批准：目录Contents1. 编制目的 Compile Purpose2. 负荷变动范围 Load change range3. 调试前必须具备的条件 Conditions of commissioning4. 调试步骤 Process of commissioning5. 注意事项 Precautions6. 附录 Append1.编制目的Compile Purpose为了指导及规范系统及设备的调试工作，检查机组模拟量控制系统适应负荷变化的能力，制定本方案。

信号隔离器选型标准：
信号隔离器的选型标准主要包括以下几个方面：
输入输出信号类型：根据实际需求选择合适的输入输出信号类型，如4-20mA、0-10V、0-5V等。

隔离方式：根据需要选择不同的隔离方式，如光电隔离、磁隔离、电容隔离等。

精度等级：根据实际需求选择合适的精度等级，以满足信号的传输精度要求。

供电电源：根据实际情况选择合适的供电电源，如直流电源、交流电源等。

接口类型：根据实际需求选择合适的接口类型，如接线端子、插头插座等。

防护等级：根据实际需求选择合适的防护等级，以确保信号隔离器在恶劣环境下的稳定性和可靠性。

品牌和质量：选择知名品牌和质量可靠的产品，以确保信号隔离器的性能和使用寿命。

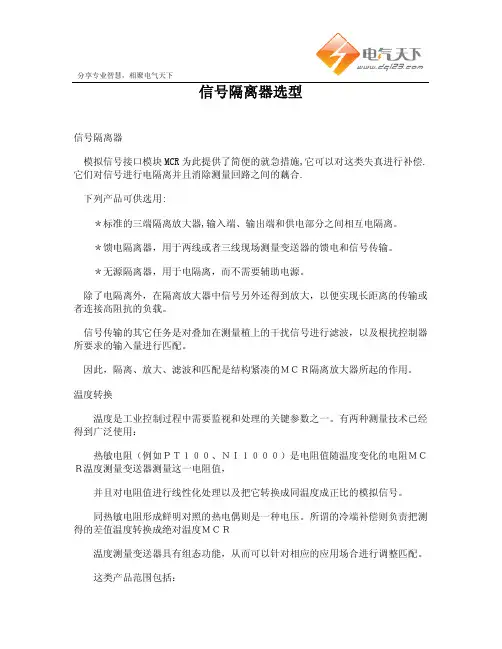

分享专业智慧，相聚电气天下信号隔离器选型信号隔离器模拟信号接口模块MCR为此提供了简便的就急措施,它可以对这类失真进行补偿.它们对信号进行电隔离并且消除测量回路之间的藕合.下列产品可供选用:＊标准的三端隔离放大器,输入端、输出端和供电部分之间相互电隔离。

＊馈电隔离器，用于两线或者三线现场测量变送器的馈电和信号传输。

＊无源隔离器，用于电隔离，而不需要辅助电源。

除了电隔离外，在隔离放大器中信号另外还得到放大，以便实现长距离的传输或者连接高阻抗的负载。

信号传输的其它任务是对叠加在测量植上的干扰信号进行滤波，以及根扰控制器所要求的输入量进行匹配。

因此，隔离、放大、滤波和匹配是结构紧凑的ＭＣＲ隔离放大器所起的作用。

温度转换温度是工业控制过程中需要监视和处理的关键参数之一。

有两种测量技术已经得到广泛使用：热敏电阻（例如ＰＴ１００、ＮＩ１０００）是电阻值随温度变化的电阻ＭＣＲ温度测量变送器测量这一电阻值，并且对电阻值进行线性化处理以及把它转换成同温度成正比的模拟信号。

同热敏电阻形成鲜明对照的热电偶则是一种电压。

所谓的冷端补偿则负责把测得的差值温度转换成绝对温度ＭＣＲ温度测量变送器具有组态功能，从而可以针对相应的应用场合进行调整匹配。

这类产品范围包括：分享专业智慧，相聚电气天下＊温度测量变送器，用于所有常见的热敏电阻（ＰＴ１００、ＮＩ１０００）和热电偶（Ｊ、Ｋ型）＊ＰＴ１００温度测量变送器，用于ＰＴ１００传感器。

信号转换ＭＣＲ模块把不同的信号参数转换成控制器所要求的模拟信号，并且以此对各重要的过程参数进行匹配。

各种信号波形的电流，如果数值范围在0.5A至5A之间,将通过MCR电流测量变送器转换成模拟的标准信号,以便进行监视.各种电压以及频率、转速和电位器位置也都可以按照控制层的要求得到匹配。

上述信号参数将通过相应的MCR模块非常精确地得到转换，并且安全可靠地传递给控制器。

用于信号转换的产品范围包括：＊有源的真有效值电流测量变送器。

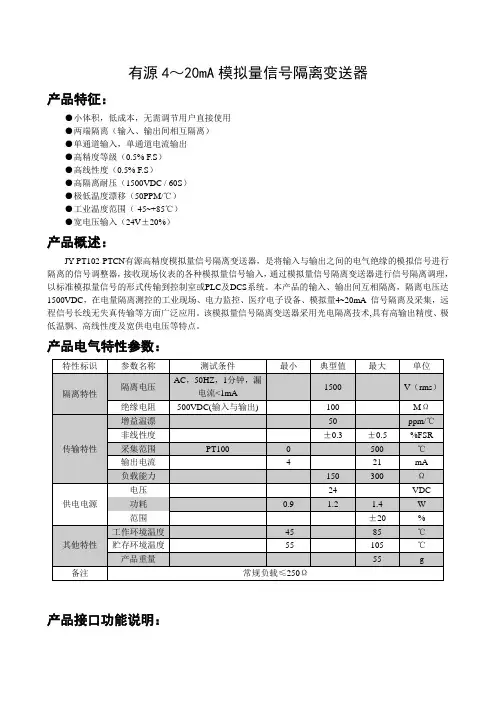

有源4～20mA模拟量信号隔离变送器产品特征：●小体积，低成本，无需调节用户直接使用●两端隔离（输入、输出间相互隔离）●单通道输入，单通道电流输出●高精度等级（0.5% F.S）●高线性度（0.5% F.S）●高隔离耐压（1500VDC / 60S）●极低温度漂移（50PPM/℃）●工业温度范围（-45~+85℃）●宽电压输入（24V±20%）产品概述：JY-PT102-PTCN有源高精度模拟量信号隔离变送器，是将输入与输出之间的电气绝缘的模拟信号进行隔离的信号调整器，接收现场仪表的各种模拟量信号输入，通过模拟量信号隔离变送器进行信号隔离调理，以标准模拟量信号的形式传输到控制室或PLC及DCS系统。

本产品的输入、输出间互相隔离，隔离电压达1500VDC，在电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量4~20mA 信号隔离及采集，远程信号长线无失真传输等方面广泛应用。

该模拟量信号隔离变送器采用光电隔离技术,具有高输出精度、极低温飘、高线性度及宽供电电压等特点。

产品电气特性参数：产品接口功能说明：接线端子描述功能描述 接线端子描述功能描述 封装方式 1 24V 供电电源“+” 5 PT100+ 标准DIN35导轨安装2 24V 供电电源“－” 6 NC3 1通道电流输出“+” 7 PT100- 41通道电流输出“－”8NC产品接线示意图：使用注意事项：1、使用前，请仔细阅读产品说明书，如有疑问，请与公司技术支持或售后服务人员联系；2、请不要将产品安装在危险区域使用，产品工作电源为直流电源，严禁使用220V 交流电源为产品作为工作电源；3、严禁私自拆装产品，防止产品失效或发生故障；。

LU-G11模拟量信号隔离处理器/配电器(一入一出)
一、概述
LU-G11一入一出模拟量电压电流信号隔离器、配电器，适用于连接现场的二线制变送器、直流电压源、直流电流源等，并将它们所产生的4~20mA/1~5V等模拟量信号隔离转换后，传送至控制系统或其它单元组合仪表。

该隔离器采用独立直流电源供电，电源－输入－输出之间隔离。

二、技术参数
●输入
电流输入：二线制变送器、4~20mA直流电流信号
输入阻抗：100Ω
变送器配电能力：20mA时≥16V
极限电流输入：24mA
电压输入：1~5V等直流电压信号
输入阻抗：1MΩ
●输出
电流输出：4~20mA
负载电阻：≤600Ω
电压输出：1~5V
负载电阻：≥100KΩ
●电源
电源电压：20~35VDC
电源保护：反接保护、过压过流保护电流损耗：≤70mA（24V，600Ω负载）●综合技术参数
精度：≤0.2%FS（常规）
温漂：≤0.01%FS/℃
响应时间：1ms达到最终值90%
上电稳定时间：≤3s
绝缘电阻：≥100MΩ
绝缘强度：1500VAC；1min
使用温度：-20~+60℃。
