辰竹信号隔离器样本

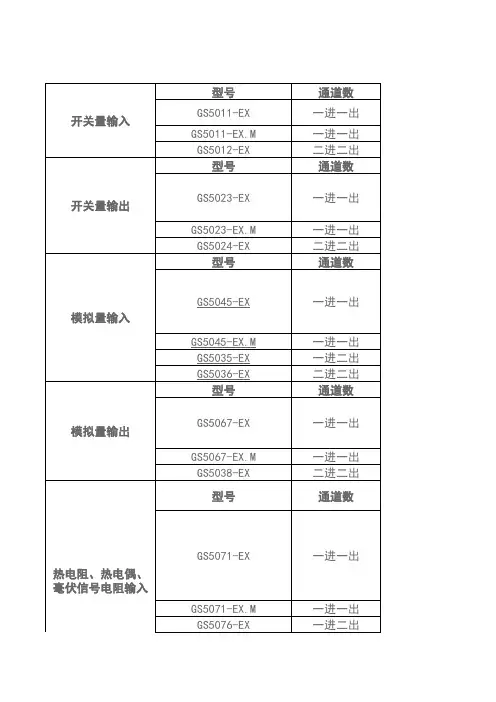

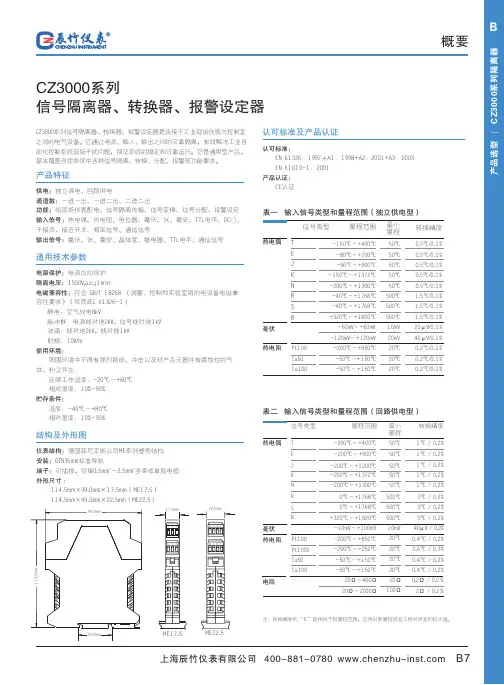

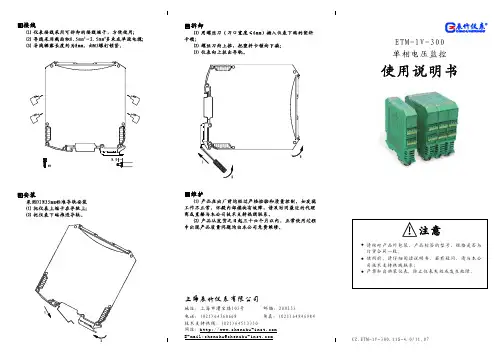

■接线 ⑴ 仪表接线采用可拆卸的接线端子，方便使用;22 ⑵ 导线采用截面积0.5mm ～2.5mm 多束或单股电缆; ⑶ 导线裸露长度约为8mm，由M3螺钉锁紧。

■安装 采用DIN35mm标准导轨安装 ⑴ 把仪表上端卡在导轨上; ⑵ 把仪表下端推进导轨。

■拆卸 ⑴ 用螺丝刀（刀口宽度≤6mm）插入仪表下端的塑料卡锁； ⑵ 螺丝刀向上推，把塑料卡锁向下撬； ⑶ 仪表向上拉出导轨。

■维护 ⑴ 产品在出厂前均经过严格检验和质量控制，如发现工作不正常，怀疑内部模块有故障，请及时同最近的代理商或直接与本公司技术支持热线联系。

⑵ 产品从发货之日起三十六个月以内，正常使用过程中出现产品质量问题均由本公司免费维修。

！注意请核对产品外包装，产品标签的型号、规格是否与订货合同一致;严禁私自拆装仪表, 防止仪表失效或发生故障。

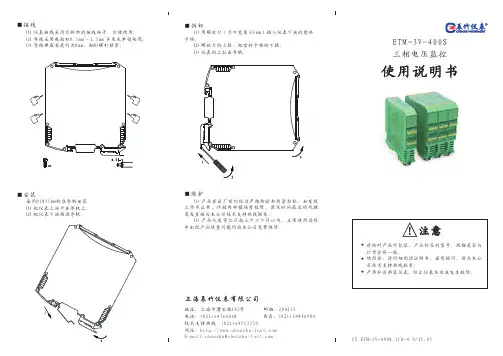

使用前，请仔细阅读说明书，若有疑问，请与本公司技术支持热线联系；注意●●●CZ.ETM-3V-400S.11S-4.0/11.07ETM-3V-400S 三相电压监控使用说明书上海辰竹仪表有限公司地址：上海市漕宝路103号 邮编：200233电话：(021)64360668 传真：(021)64846984技术支持热线：(021)64513350网址：E-mail:chenzhu@ ETM-3V-400S三相电压监控，依据用户设定值实现对三相电的欠压、过压监控。

该模块具有单刀双掷继电器输出。

产品采用20～260V a.c./d.c.供电。

电源、输入和输出三隔离。

■主要技术参数：一进一出20V～260V,a.c./d.c.通 道 数：供电电压：消耗电流：输入信号:输入信号: 正弦波输入信号频率：48Hz～63Hz 额定电压（U ）: 3～400V N 最高电压: 3～600V监控模式: W（窗口监控）欠压设定范围：-30％～+20％U N 过压设定范围：-20％～+30％U N 延时输出时间设定范围：0.2s～10s 设定精度: ≤5％F.S.注: 监控信号为三相三线制，额定电压U 为400VN 输出信号:输出信号：单刀双掷继电器驱动能力：250V,a.c.,3A或30V,d.c.,3A传输精度(20℃): 温度漂移(-25℃～60℃): ≤0.响应时间: ≤500ms绝缘强度: 2500V,a.c.;1分钟（电源、输入、输出之间）绝缘电阻: ≥100MΩ;500V,d.c.（电源、输入、输出之间与外壳之间）电源保护: 电源反向保护仪表结构: 德国菲尼克斯公司ME MAX系列塑壳结构重量: 约150g电磁兼容性: 符合GB/T 18268（IEC61326-1）≤ F.S.1％F.S./℃5％■监控模式参数设置错误监控: 当模块欠压设定值高于过压设定值时，“过压”指示灯与“欠压”指示灯同步闪烁，继电器消磁，“继电器”指示灯灭；当欠压设定值低于过压设定值时，继电器励磁，“继电器”指示灯亮，“欠压”指示灯与“过压”指示灯灭。

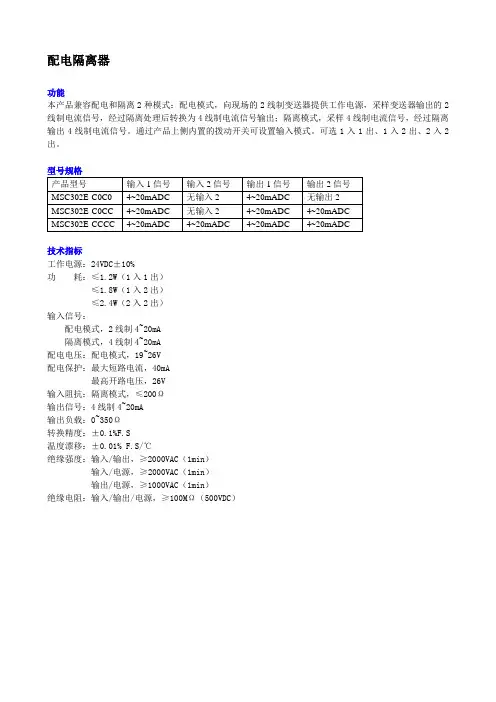

配电隔离器功能本产品兼容配电和隔离2种模式：配电模式，向现场的2线制变送器提供工作电源，采样变送器输出的2线制电流信号，经过隔离处理后转换为4线制电流信号输出；隔离模式，采样4线制电流信号，经过隔离输出4线制电流信号。

通过产品上侧内置的拨动开关可设置输入模式。

可选1入1出、1入2出、2入2出。

型号规格产品型号输入1信号输入2信号输出1信号输出2信号MSC302E-C0C0 4~20mADC 无输入2 4~20mADC 无输出2MSC302E-C0CC 4~20mADC 无输入2 4~20mADC 4~20mADCMSC302E-CCCC 4~20mADC 4~20mADC 4~20mADC 4~20mADC技术指标工作电源：24VDC±10%功耗：≤1.2W（1入1出）≤1.8W（1入2出）≤2.4W（2入2出）输入信号：配电模式，2线制4~20mA隔离模式，4线制4~20mA配电电压：配电模式，19~26V配电保护：最大短路电流，40mA最高开路电压，26V输入阻抗：隔离模式，≤200Ω输出信号：4线制4~20mA输出负载：0~350Ω转换精度：±0.1%F.S温度漂移：±0.01% F.S/℃绝缘强度：输入/输出，≥2000VAC（1min）输入/电源，≥2000VAC（1min）输出/电源，≥1000VAC（1min）绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）应用接线图3 21D C Bpowersupply24V DC4610789111213DCSAI1DCSAI2或4线制现场控制室隔离配电输入1输入2输出1输出2电源变送器powersupply24V DC461078911123DCSAI1DCSAI2输入输出1输出2电源462线制配电隔离器配电隔离器或4线制变送器2线制变送器2线制63变送器4线制Po wer+Ou t+46变送器3线制CO M3powersupply24V DC4610789111213DCSAI1DCSAI2或4线制输入1输入2输出1输出2电源变送器2线制转换隔离器或4线制变送器2线制输入CJ C或阀门定执行机或阀门定执行机powersupply24V DC4610789111213DCSDI1DCSDI2输入1输入2输出1输出2电源或干接点接近开关开关量隔离器或报警电磁或干接点接近开关或报警电磁现场控现场现场现场控制室现场控制室现场控制室现场控制室备注：1入1出型号，1、3、11、12脚悬空不接；1入2出型号，1、3脚悬空不接。

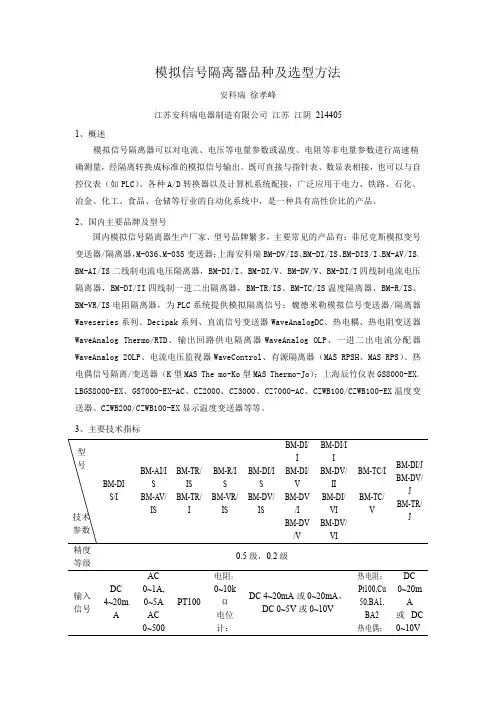

信号隔离器的功能及工作原理信号隔离器的工作原理及功能是什么？工作原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。

保证变换后的信号、电源、地之间绝对独立。

功能：一：保护下级的控制回路。

二：消弱环境噪声对测试电路的影响。

三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。

DIN系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。

能够克服变频器噪声及各种高低频脉动干扰。

信号隔离器的主要类型有哪些？隔离器：工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。

需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。

配电器：工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。

安全栅：一些特殊的工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额X围内。

信号隔离器安装维护应注意哪些事项？由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。

1．使用前应详细阅读说明书。

2．作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。

3．作为隔离配电使用时，应将输入端串入电源电路中，输出端接变送器。

一、概述TX3219隔离器模块（以下简称隔离器），主要用于隔离总线上发生短路部分的设备，保证总线上的其它设备正常工作。

待故障修复后，总线隔离器可自行将被隔离出去的部分重新纳入系统。

使用隔离器便于确定总线发生短路的位置。

二、特点1、总线短路故障排除后，可自动将被隔离出去的部分重新纳入系统。

2、输入、输出信号无极性。

3、有100mA 、200mA 两种输出电流可选。

三、技术参数1、工作电流：动作电流≥100mA 或200mA （此时K 短接）2、负载能力：总线24V ,100mA ；总线24V ,200mA （K 短接）3、指示灯：红色（正常监视状态不亮，动作时常亮）4、线制：与控制器采用无极性二总线连接5、插拔式模块结构，方便施工安装6、使用环境：温度：-10℃～+55℃,相对湿度≤95%，不凝露7、外形尺寸：87mm×87mm×37mm8、壳体材料和颜色：ABS ，米黄色9、重量：约130g四、特征与工作原理1、隔离器的外形示意图如图1所示。

图1TX3219外形尺寸及安装尺寸示意图2、工作原理当隔离器输出所连接的电路发生短路故障时，隔离器内部电路中的自复熔丝断开，同时内部电路中的继电器吸合，将隔离器输出所连接的电路完全断开。

总线短路故障修复后，继电器释放，自复熔丝恢复导通，隔离器输出所连接的电路重新纳入系统。

五、安装与布线警告：安装设备之前，必须切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。

1、安装方法隔离器模块采用明装方式，分为进线管明装和进线管暗装，安装时只需拔下模块，从预埋盒的进线孔中穿入电缆并接在模块底座的相应端子上，再插好模块即可安装好，安装示意图见图2、图3：图2布线管暗装示意图图3布线管明装示意图2、布线要求:总线(BUS)采用RVS-2*1.0mm2或1.5mm2线，穿金属管（线槽）或阻燃PVC管敷设。

六、应用方法a)隔离器串接到总线中:总线输入，无极性；总线输出，无极性。

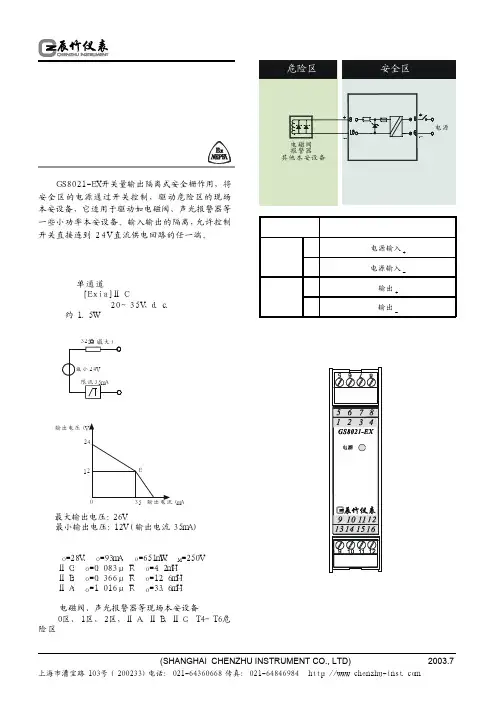

使用说明书GS8594-EX.0GS8594-EX.1GS8594-EX.2GS8594-EX.3(防爆合格证号：GYB15.1676)隔离式安全栅CZ.GS8594-EX.Y.11(S)-3.0/15.05接线安装隔离式安全栅应安装在安全场所, 同时还要遵守GB3836.13-2013“爆炸性环境第13 部分：“设备的修理、检修、修复和改造”、GB3836 .15-2000“爆炸性气体环境用电气设备第 1 5 部分：危险场所电气安装(煤矿除外)”、GB3836.16-2006“爆炸性气体环境用电气设备第 1 6 部分：电气装置的检查和维护（煤矿除外)”、GB3836.18-2010“爆炸性环境第 18部分：本质安全系统“和GB50257-2014“电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范”的有关规定。

首先将总线供电插座卡在导轨上(如无电源总线供电功能，此步骤省略) GS8500-EX系列隔离式安全栅均采用DIN35mm导轨安装方式。

安装步骤如下：⑴ ;拆卸⑴ 用螺丝刀（刀口宽度≤6mm ）插入仪表下端的金属卡锁; ⑵ 螺丝刀向上推,把金属卡锁向下撬; ⑶ 仪表向上拉出导轨。

维护⑴ 隔离式安全栅进行通电调试前，必须再次检查隔离式安全栅的型号及防爆等级是否与设计和使用环境相符，必须再次检查安全侧与危险侧的接线以及它们电源和信号的极性是否正确；⑵ 严禁用兆欧表测试隔离式安全栅端子之间的绝缘性。

若要检查系统线路绝缘性时，应先断开全部隔离式安全栅接线，否则会引起内部快速熔断器熔断；⑶ 产品在出厂前均经过严格检验和质量控制，如发现工作不正常，怀疑内部模块有故障，请及时同最近的代理商或直接与技术支持热线联系；⑷ 产品从发货之日起五年以内，正常使用过程中出现产品质量问题均由辰竹免费维修。

辰竹官方微信地址:上海市民益路201号漕河泾开发区松江新兴产业园6号楼邮编:201612 总机：021-******** 传真：021-********销售服务：021-******** 技术支持：400 881 0780邮箱：chenzhu @chenzhu -inst .com 541⑴ 仪表接线采用可拆卸的接线端子，方便使用。

交流信号隔离器的参数和特点交流信号隔离器是一种常用的电子元器件，可以有效地隔离交流信号，提高信号传输质量。

本文将介绍交流信号隔离器的参数和特点。

一、参数交流信号隔离器的参数主要包括插入损耗、隔离度、通频带、输入/输出电阻、工作电压等。

1. 插入损耗插入损耗是指信号通过隔离器时，隔离器内部产生的信号损耗，一般以dB为单位表示。

插入损耗越小，表示信号损失越小，隔离效果越好。

2. 隔离度隔离度是指隔离器对输入信号与输出信号之间的隔离程度，一般以dB为单位表示。

隔离度越高，表示隔离器隔离能力越强，对信号的隔离效果越好。

3. 通频带通频带是指隔离器在隔离信号时，对信号的频率范围。

一般来说，隔离器的通频带越宽，可以隔离的频率范围就越广。

4. 输入/输出电阻输入/输出电阻是指隔离器在输入/输出端口的电阻值。

一般来说，输入/输出电阻越小，对信号的干扰就越小。

5. 工作电压工作电压是指隔离器能够正常工作的最大电压值。

在使用隔离器时，应该根据隔离器的工作电压范围来选择合适的电源。

二、特点交流信号隔离器具有如下的特点：1. 隔离效果好交流信号隔离器能够有效地隔离输入信号和输出信号，降低信号干扰、提高信号传输效率。

2. 通用性强交流信号隔离器适用于多种场景，如电力系统、工控系统、通讯系统、仪器仪表等，具有很强的通用性。

3. 安装简便交流信号隔离器通常具有小体积、轻便的特点，安装也十分简便。

4. 维护成本低交流信号隔离器的维护成本低，可以长时间稳定工作，不需要定期更换零部件，降低了使用成本。

三、总结交流信号隔离器是一种十分实用的电子元器件，能够有效地提高信号传输质量，具有插入损耗小、隔离效果好、通用性强、安装简便、维护成本低等特点。

在实际应用中，应该根据需要选择合适的隔离器，提升信号传输效率，保障系统的稳定运行。
